Подсветка салона ВАЗ 2110, 2111, 2112

Содержание статьи:

0:37
  1. Подсветка панели ВДО ВАЗ 2110
  2. Подсветка блока САУО для ВАЗ 2110
  3. Подсветка бардачка для ВАЗ 2110
  4. Доработка плафона освещения салона ВАЗ 2110
  5. Подсветка дверей при открытии ВАЗ 2112

1. Подсветка панели ВДО ВАЗ 2110

Наконец-то созрел для переделки подсветки светодиодной панели! В качестве источника света была выбрана светодиодная лента. Цифры и шкалы синим, стрелки и «красные зоны» — красным. Светозабор между синим и красным сделал из медной фольги. Светозабор приклеивал с помощью термопистолета.
Для переделки нам потребуются:
— щиток приборов
— диодная лента 2-х цветов: синяя и красная
— паяльник, канифоль и припой
— провода (желательно 2-х цветов)
— термопистолет
- фольга или любой другой пластичный и термоустойчивый материал.
Т.к. процесс разборки не фотографировал, то фотки взял у shaa и др.
Опускаем руль (чтоб было удобнее), откручиваем 2 крестообразных винта и гайку на регуляторе яркости подсветки, отсоединяем колодки проводов от выключателей и вынимаем накладку. Видим щиток приборов. Сверху откручиваем два винта, вынимаем панель и при помощи некоторых манипуляций отсоединяем колодку проводов.

0:2100

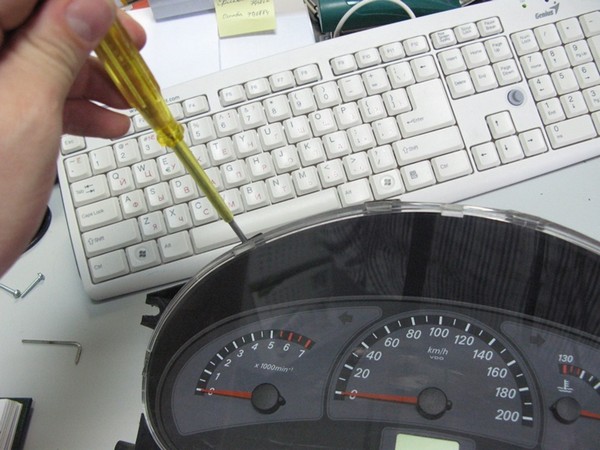

Снимаем стекло, отжав пластиковые фиксаторы

0:84

Подсветка панели ВДО ВАЗ 2110

1:589

Откручиваем шестигранником 4 самореза (1), вынимаем защелки (2) и разделяем на 3 части: заднюю крышку, козырек и между ними сама приборка.

1:837


2:1342


3:1847


4:2352



Теперь надо АККУРАТНО снять стрелки. Для этого берем плотную бумагу или тонкий картон (чтоб не поцарапать шкалы), подкладываем под стрелку и осторожно ножом поднимаем стрелки вверх (видел у кого-то в БЖ, так он вилкой их снимал). Стрелку тахометра я снял рукой, а вот никак не хотели. Трудней всего пришлось со стрелкой температуры и уровнем топлива, но никак они не хотели уходить со своих мест.

4:719


5:1224

Теперь тонким ножом (использовал монтажный) от краев к центру начинаем потихонечку отделять шкалу от пластмассовой основы. С обратной стороны нанесен клей.

5:1514


6:2019



Теперь нам нужно удалить светофильтр. Для этого берем жидкость для снятия лака (например, у подружки), ватные палочки и приступаем… (заняло у меня 15 минут). Внимание трем БЕЗ ФАНАТИЗМА! Чуть стерли посмотрели через шкалы на свет, если где-то остался светофильтр, то аккуратно его удаляем. Светофильтр удаляем только с белых зон!

6:598


7:1103


8:1608

Теперь снимаем светорассеиватель и вынимаем лампочки (4 штуки), отогнув сзади 4 защелки, вынимаем экран, под ним еще 1 лампочка. Щиток разобран, можно приступать.

8:1903

Теперь прикладываем шкалы к панели и отмечаем красные зоны.
Прикладываем синюю ленту, отмечаем где нужно отрезать (у меня все подошло идеально кроме датчика топлива, не поместился 1 синий диод) и не забываем про «7 раз отмерь и только потом отрежь».

8:2359



Смысла нет описывать, как делал каждую шкалу, поэтому рассмотрим на примере тахометра.
В каждом секторе по периметру есть опоры светорассеивателя (3), срезаем их, т.к. они нам в дальнейшем не понадобятся!

8:372


9:877

Спаиваем синюю ленту в упор с красной, снимаем сзади пленку с клеевой основы и приклеиваем. Теперь чтобы синий и красный не сливались нужно сделать между ними светозабор (4), например, из медной фольги (в моем случае).

9:1273


10:1778

светозабор

10:1802


11:2307



фольга

11:15

Делаем уголок нужных размеров, примеряем, подрезаем (если нужно) и спаиваем, чтобы придать нужную форму. Затем с помощью термопистолета приклеиваем его к панели. Подключаем, проверяем. Чтобы оставшийся красный светодиод не портил картину, делаем из фольги на него колпачок (5) и приклеиваем.

11:548


12:1053

колпачок

12:1073

Далее нужно подсветить стрелку. Для этого отрезаем 3 диода. Затем из фольги делаем колодец (6), но он должен быть таких размеров, чтоб диоды разместились по его периметру. Припаиваем провода, одеваем стрелку и проверяем как светит.

12:1494


13:1999



подсветка стрелки

13:36

Аналогично поступаем с другими указателями.
Экран подсветил красной лентой:

13:181


14:686

Экран

14:700


15:1205

спидометр

15:1227


16:1732

температура двигателя и уровень топлива

16:1810


17:2315



Общий вид

17:20

Проверяем вид в темноте:

17:68


18:573


19:1078


20:1583

Собираем в обратной последовательности. Вот и подошли к самому единственному недостатку — установка стрелок. Выставлять их нужно точно, иначе потом будет много проблем. Сделать это можно с помощью бортового компьютера (если такой в машине имеется) или поехать на диагностику и там выставить. Как стрелки установили еще раз все проверяем, устанавливаем панель на место и наслаждаемся новой подсветкой.
Извиняюсь за качество фото, снимал на телефон. Никаких засветок в реальности нет, свечение равномерное, не яркое и не тусклое — в самый раз.

20:2579



Сегодня установил панель в машину. Светит отлично, яркость регулируется. Стрелки выставил вроде как правильно. Показания стрелок с БК сходятся.

20:266


21:771

Проверяем работу пока без накладки

21:839


22:1344

Теперь с накладкой

22:1382

До конца не стал устанавливать, скоро буду переделывать подсветку кнопок.
Фотки не очень, т.к. фоткал на телефон.

22:1591

2. Подсветка блока САУО для ВАЗ 2110

Настала очередь и блока САУО. Вынимаем блок, отсоединяем колодки с проводами. Выбрал ленту синюю и красную. Синей белые шкалы, а красной- красную зону на ручке регулятора температуры.

22:1996

Процесс разборки не фотографировал, т.к. там все очень просто.
1) Снимаем ручки. Я снимал руками, но если у вас не получится, то можно с помощью плоскогубцев, предварительно обвернув ручку тканью (чтобы не поцарапать).
2) Отжимаем 6 пластиковых защелок (по 3 с каждой стороны) и разъединяем на 2 части.

22:2538



Видим плату и в ней 2 лампочки. Вынимаем ее (держится на 4 защелках), затем лампочки.

22:152

Подсветка блока САУО для ВАЗ 2110

23:657

Электросхема блока САУО

23:705

Далее путем прозвонки устанавливаем где "+" и "-". Отмечаем и откладываем.

23:839

Теперь из картона делаем лекало

23:901


24:1406

и переносим на основу (в моем случае пластик).

24:1492


25:1997



Слишком большие дырки делать не нужно, чтобы потом не возникли проблемы при монтаже ленты. Примеряем… Видим сидит не устойчиво.

25:235

Из обрезков делаем ножки и приклеиваем, теперь она не ерзает и не прогибается.

25:381


26:886

Чтобы закрепить ленту из фольги вырезаем полоски и приклеиваем их на расстоянии 1-1,5 см от края круга с внешней стороны термопистолетом . Прикладываем ленту, отмечаем, отрезаем, приклеиваем по месту, припаиваем провода. В конце проверяем работу и дополнительно для надежности приклеиваем еще и с внутренней стороны.

26:1466


27:1971

Делаем в основе 2 отверстия строго над гнездами ламп, просовываем провода через отверстия в плату и припаиваем соблюдая полярность. Собираем все в обратной последовательности. Светорассеиватель я убрал, так как теперь он нам не нужен. Проверяем работу, выставляем ручки по положению.

27:2494




28:504


29:1009

Вид в машине:

29:1036


30:1541


31:2046




32:504

Минимум яркости:

32:538


33:1043

Максимум яркости

33:1078


34:1583

3. Подсветка бардачка для ВАЗ 2110

Так как родной подсветки не было с завода, решено было ее сделать. Так был куплен метр обычной светодиодной ленты, термоусадка, разъемы и концевик.

34:1919

Подсветка бардачка для ВАЗ 2110

35:2424



Лично для меня так и остался загадкой белый провод с черной полосой. Местом под концевик была выбрана задняя поперечина бардачка.

35:240


36:745

Вот такой вид имеет концевик при закрытии

36:825


37:1330

Светодиодную ленту было решено закрепит вверху. Подсветка получилась яркой.

37:1474


38:1979


39:2484



Подсветка бардачка

39:38


40:543

4. Доработка плафона освещения салона ВАЗ 2110

Пока есть время, решил переделать плафон освещения салона.

40:740

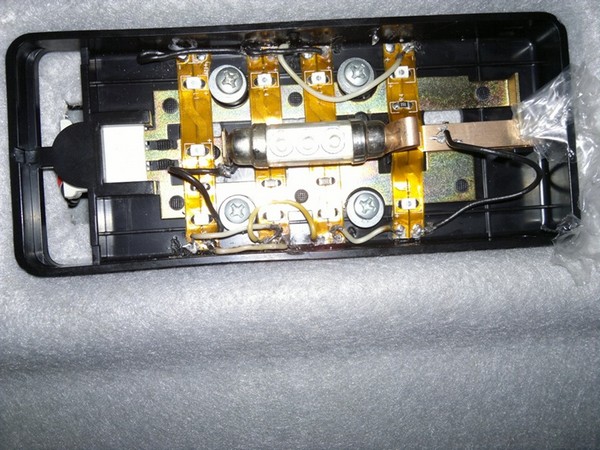

Была наклеена и спаяна светодиодная лента.

40:822

Доработка плафона освещения салона ВАЗ 2110

41:1327


42:1832

Проверяем работу:

42:1868


43:2373



Нашел еще светодиодную лампочку, правда зеленого цвета, - решено было также поставить.

43:160


44:665


45:1170

Светит ярко, можно даже читать!

45:1230

5. Подсветка дверей при открытии ВАЗ 2112

Откручиваем ручку

45:1343

Подсветка дверей при открытии ВАЗ 2112

46:1848

Снимаем обшивку двери

46:1892


47:2397



Приклеиваем Светодиодные ленты. 40 см белой + 40 см зеленой. И проверяем работу

47:142


48:647

Все ленты выключаются одной кнопкой, чтобы, например, при ремонте при открытых дверях у нас она не светилась.
Включается каждая лента индивидуальна, т.к. минусы садил на концевики.

48:979


49:1484

Зеленая лента — это подсветка под музыку, но это уже совсем другая история, покажу результат, когда еще и багажник весь пересвечу.

49:1725

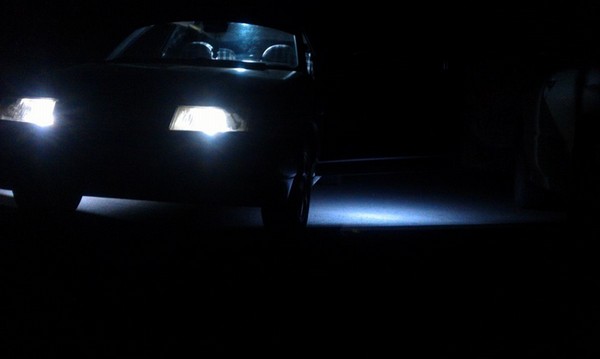

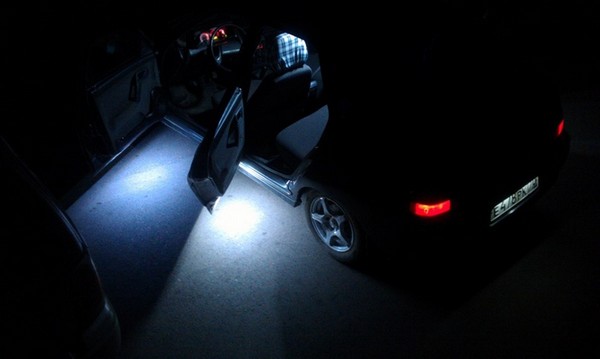

Смотрим, как подсветочка выглядит в ночное время.

49:1819


50:2324




51:504


52:1009


53:1514

Открыты все двери

53:1550


54:2055



Только передние двери открыты

54:58

СВЕТА МНОГО НЕ БЫВАЕТ

54:101


55:606
