Подсветка салона Ford Mondeo своими руками

Содержание статьи:

0:37

1. Пересвет блока управления света в Ford Mondeo

0:120

2. Пересвет кнопок стеклоподъёмников и подсветка ручек в салоне Ford Mondeo

0:254

3. Светодиодный пересвет потолочных плафонов в Ford Mondeo

0:357

4. Установка подсветки подстаканника в Ford Mondeo

0:445

5. Установка плафона задним пассажирам Ford Mondeo

0:533

6. Пересвет ручек печки Ford MondeoПересвет ручек печки Ford Mondeo

0:647

7. Доработка подсветки зоны ног в Ford Mondeo

0:729

1. Пересвет блока управления света в Ford Mondeo

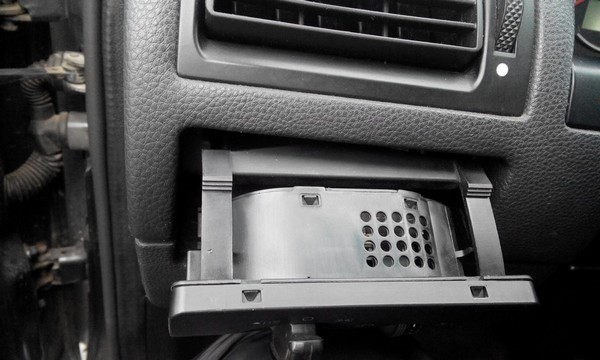

Для начала, вынимаем маленький бардачок что возле левой ноги (там элементарно - открываем и тянем на себя). Просовываем руку и отсоединяем разъем - там снизу язычок, просто нажимаем и вытягиваем. Потом сжимаем два фиксатора и выталкиваем блок. Несём домой на растерзание.

0:1308

Подсветка салона Ford Mondeo своими руками

1:1813

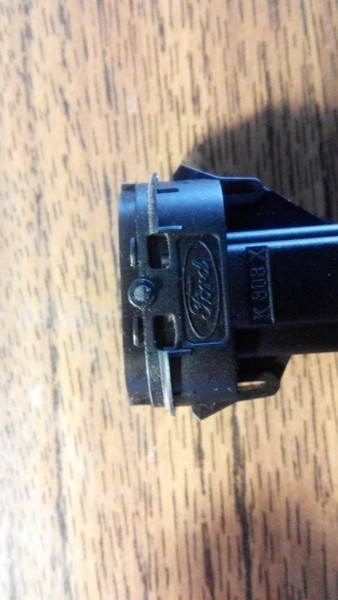

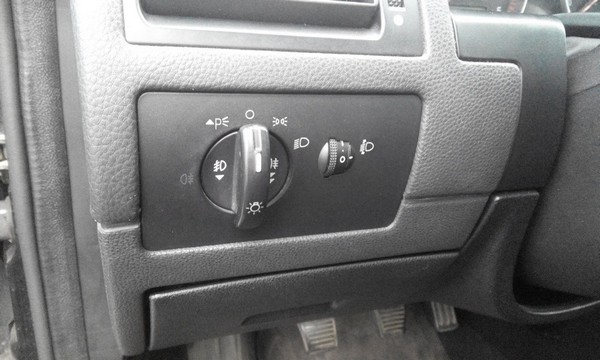

Сам блок переключателя света

1:1870


2:2375




3:504

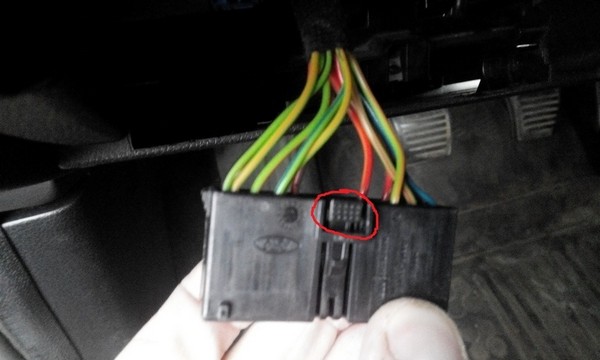

Разъём на блок

3:534


4:1039

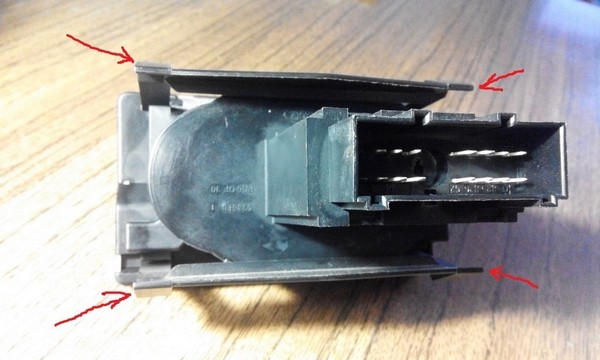

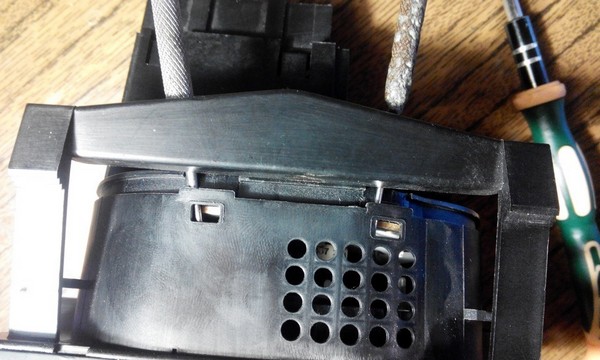

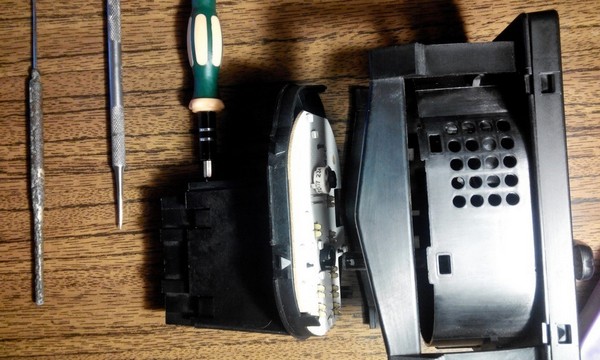

Их надо сдавить и вытолкнуть переключатель

4:1122

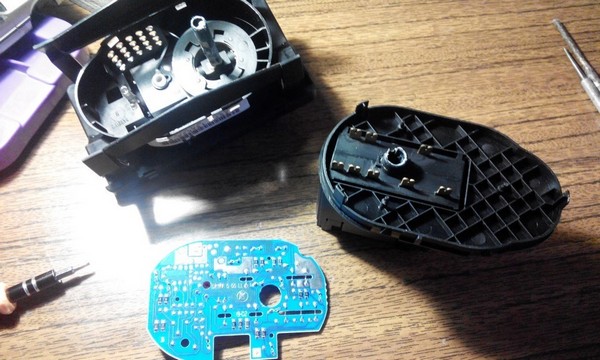

Разборка блока: берём две тоненькие отвёрточки вставляем в фиксаторы чуть отгибаем. Это надо делать одновременно, когда одна сторона выйдет, тоже сделать с другой стороны. Когда всё освободилось аккуратно разъединяем две части выключателя. Чтобы достать плату, надо её поддеть маленькой отвёрткой - она держится за проволочные контакты.

4:1744


5:2249




6:504


7:1009


8:1514

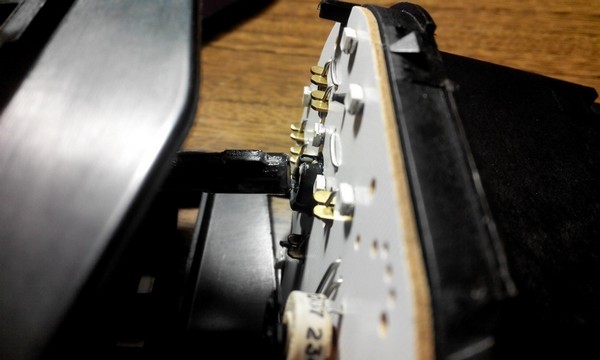

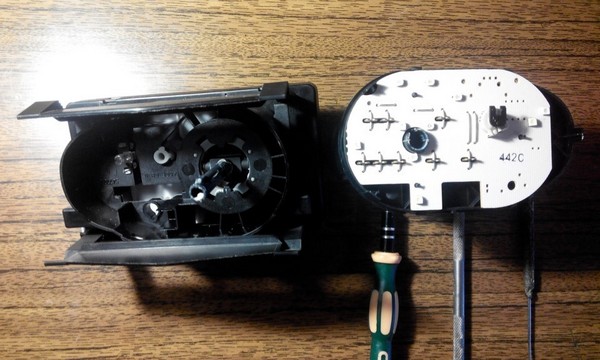

Поддеваем отвёрткой плату

8:1566

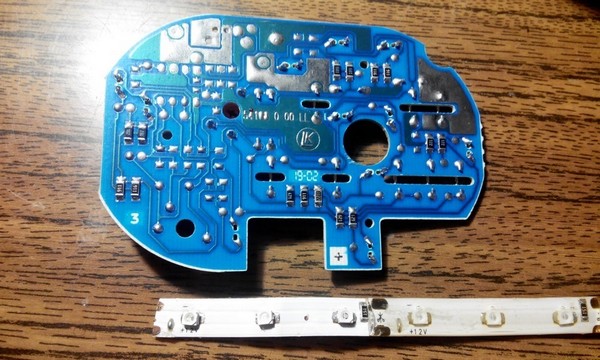

Далее я использовал паяльник с тонким жалом на 25W светодиоды из ленты можно и обычные светодиоды. Я к светодиодам припаял из проволоки ножки и впаял в плату получилось вот так.

8:1890


9:2395

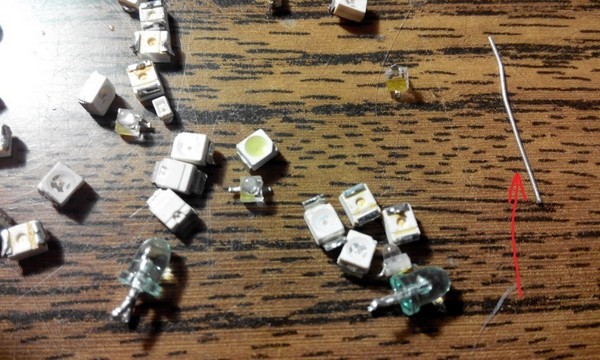

Такую проволочку только короткую использовал для ножек светодиодов

9:128


10:633

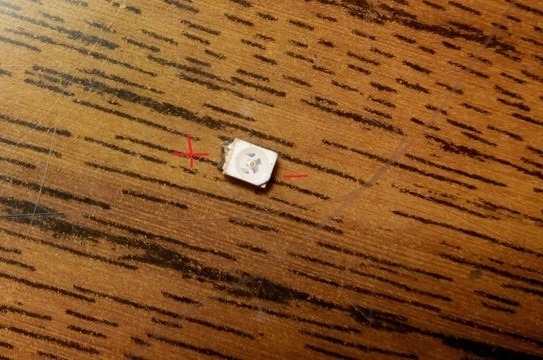

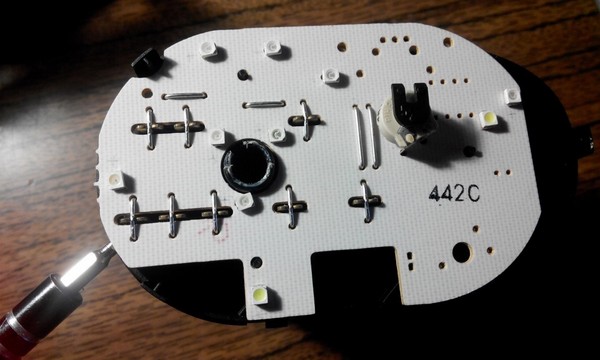

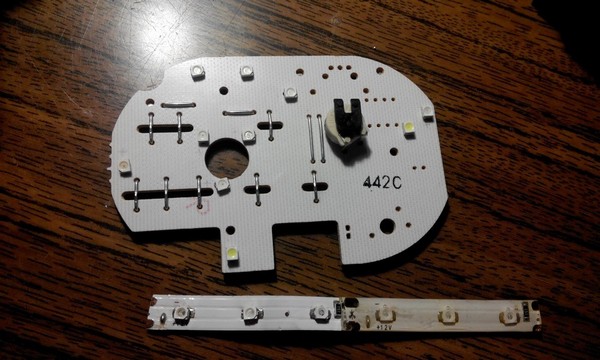

Слева - такие были, справа - впаял, это чтобы знать, где плюсы, а где минусы

10:769


11:1274


12:1779

Лента с диодами размер диодов 35\28

12:1843


13:2348



На белой стороне платы карандашом, там плохо видно, отметил, где плюс. Перепаял на свой вкус.
Потом вставил плату, сходил проверил, что всё работает. Сборка в обратной последовательности. Соединяем две части выключателя и совмещаем два усика (у кого-то и три ещё - на яркость панели). Можно посмотреть в отверстие, что всё соединилось правильно.

13:627


14:1132

Совмещаем усики

14:1165


15:1670

Смотрите не отломайте

15:1714

Защёлкиваем и идём в машину выставлять.

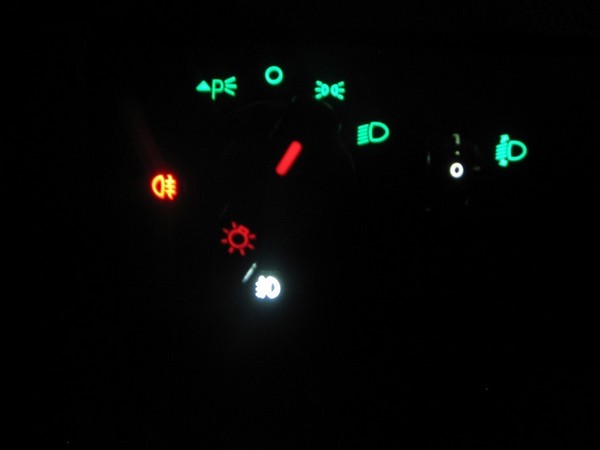

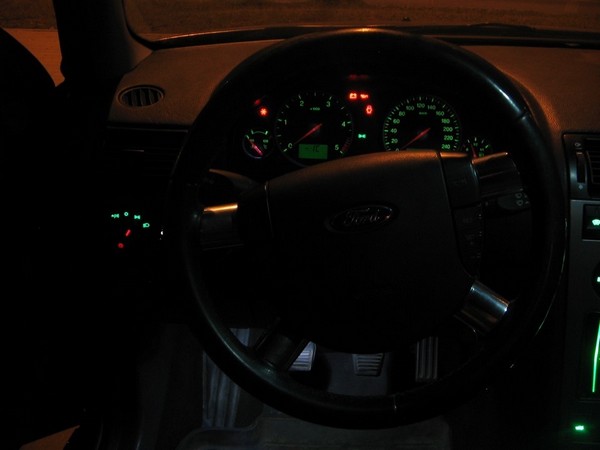

Результат:

15:1811


16:2316



Как то так

16:21


17:526

2. Пересвет кнопок стеклоподъёмников и подсветка ручек в салоне Ford Mondeo

Изначально подсветка в салоне меня не устраивала. Этот бледно зелёный свет чуть виден, даже в темноте, да и люди, когда выходили, скребли по обшивке и спрашивали «а где ручка открывания двери?». Решено было это всё исправить.
Снимаем карту двери, описывать не буду, инфы полно. Там нужна отвёртка на плюс, звезда Т20, тонкое шило, чтобы снять пластмассовые заглушки на шурупах и болтиках.
Когда всё открутили, поднимаем карту вверх и на себя (только аккуратно, там провода, не оторвите с разъёмом).

17:1562

Отщёлкиваем разъём и выталкиваем кнопку вверх на задних кнопках 2 защёлки, водительская - раздвигаем 4 защёлки, снимаем вниз.
Берём кнопки идём домой паять новые светодиоды.

17:1882


18:2387

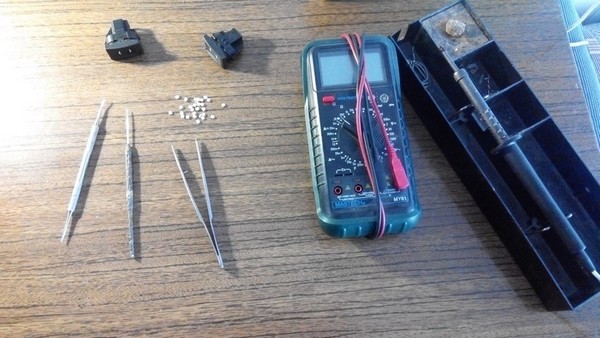

Набор инструментов хирурга

18:53


19:558

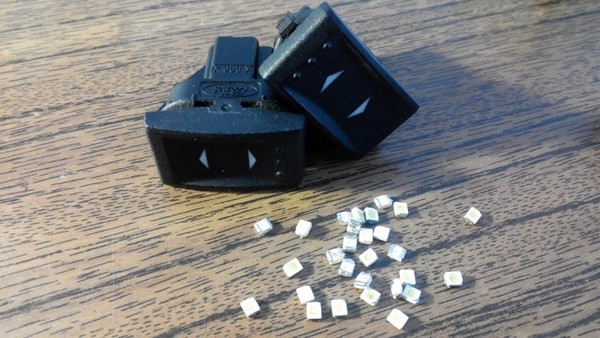

Кнопки и купленные smd диоды 3528

19:616

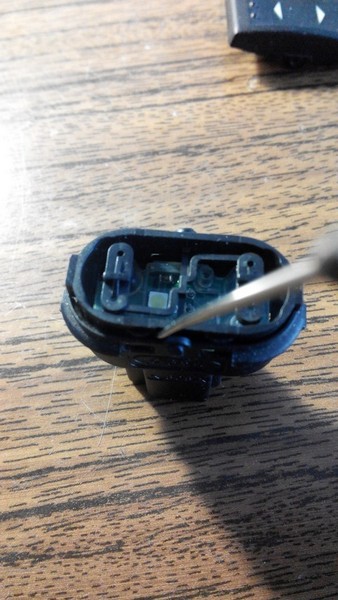

Разбираются кнопки очень легко: шилом, с одной стороны отщёлкнули, потом с другой

19:768


20:1273


21:1778

Потом снимаем резиночку и вынимаем плату, приподымая то с одной стороны, то с другой.

21:1936


22:2441

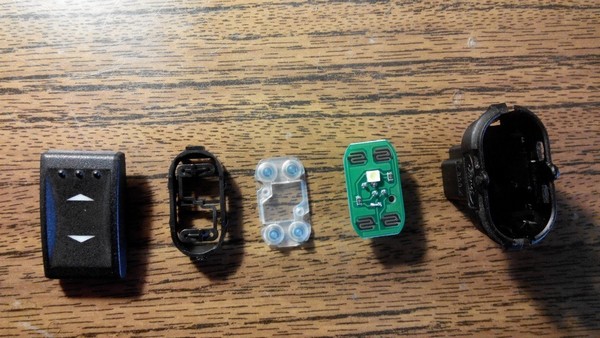

Кнопка в разобранном виде

22:50

Для удобства пайки, плату ножками втыкаем в поролон или пенопласт, и меняем светодиод на заранее купленный или выпаянный из ленты.

22:292


23:797

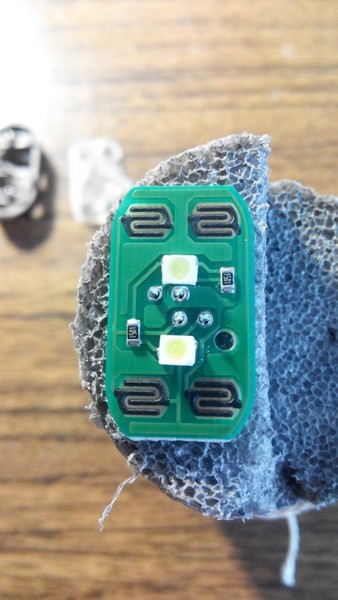

Всё перепаял

23:824

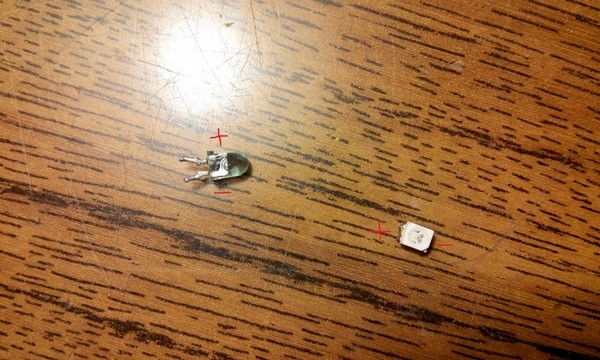

В старых светодиодах минус ближе к чёрной точке (кристаллу светодиода), а в новых smd3528 минус там где уголок спилен.

23:1035


24:1540

Собираем в обратной последовательности идём ставить и проверять.

24:1664


25:2169

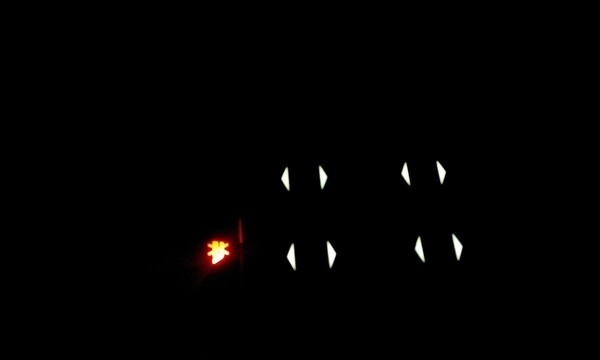

Для наглядности что получилось

25:60


26:565

И ещё

26:578

Раз мы всё разобрали, и чтоб не делать дурную работу по новому, так же устанавливаем подсветку ручек.

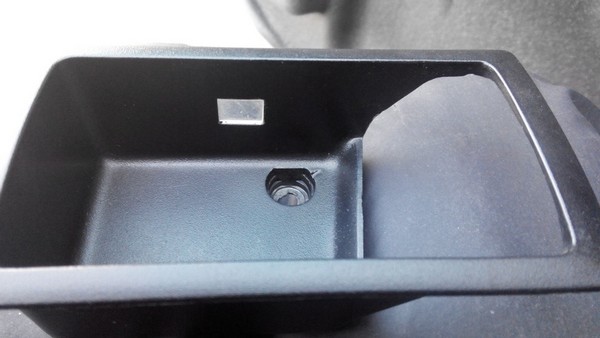

Сверлим отверстие в зависимости какой светодиод будете ставить.

26:885


27:1390

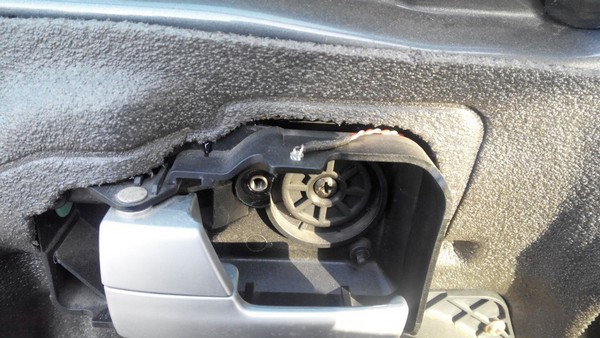

Уже стоит светодиод

27:1430


28:1935

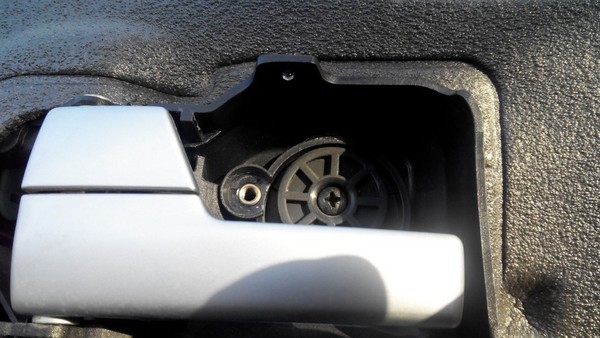

Забрали из дома заранее подготовленные пластмасски на ручки с окошками.
Окошки делаем так: сверлим отверстие куда будет светить светодиод, напильником растачиваем окошко под размер квадратика из оргстекла и вклеиваем, нам же не нужен колхоз из торчащего светодиода.

28:2429




29:504

Вставлено окошко из оргстекла 2 миллиметрового.

29:595


30:1100

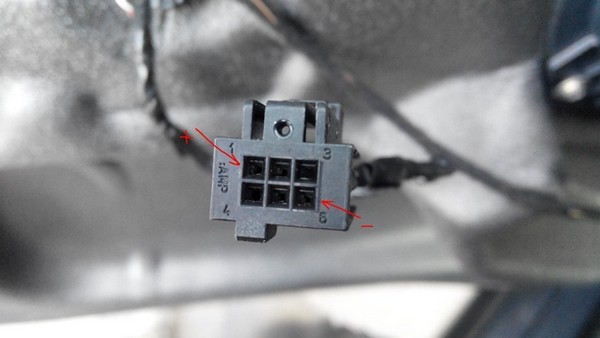

Подключаем на контакты 1 это + и 6 это — это (на пассажирских дверях) через резистор 1 кОм или другой в зависимости какой яркости требуется подсветка.

30:1373


31:1878

1 коричнева чёрный+,6 зелёно-оранжевый

31:1950

Собираем все двери и радуемся проделанной работой.

31:2047




32:504

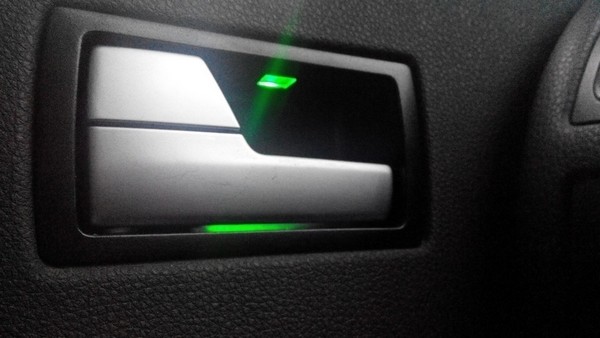

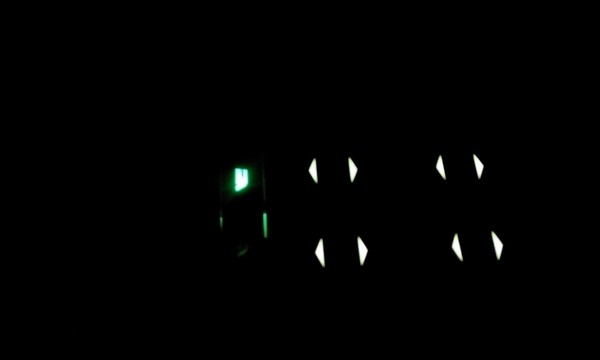

Подсветка вечером

32:541

3. Светодиодный пересвет потолочных плафонов в Ford Mondeo

В этой статье речь пойдёт про потолочные плафоны: как было и что получилось. А было всё как у всех в плафонах стояли обычные лампы накаливания. Все мы знаем их недостатки: перегорают, греются, потребляют много энергии. Потом люди придумали светодиоды. С начала они были малоэффективны в освещении и служили только для индикации чего-либо. Но технологии не стоят на месте, а развиваются. Благодаря этому, мы имеем светодиоды повышенной яркости, которые уже неплохо светят и широко используются почти во всём освещении автомобиля.
Метод бюджетный. Будем подсвечивать потолочный плафон и плафоны под козырьками. В платах использовал светодиоды 5050 выпаивал из ленты.
Вырезаем по размеру плафона плату, заранее рисуем на бумаге как размещать и соединять светодиоды. Берём линейку и острый нож. Так как плата простая, я не пользовался травлением, да выглядит это не совсем аккуратно, но зато каждый сможет это сделать сам.

32:2321




33:504

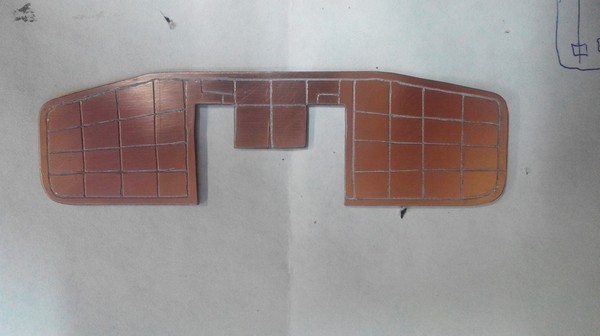

Уже прорезанные дорожки

33:552

Вырезали, продрали по линиям до текстолита, облудили плату. Теперь прилаживай светодиод и паяй, так же были припаяны и резисторы.

33:791


34:1296

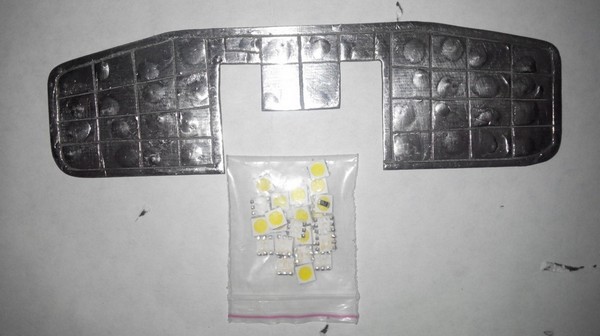

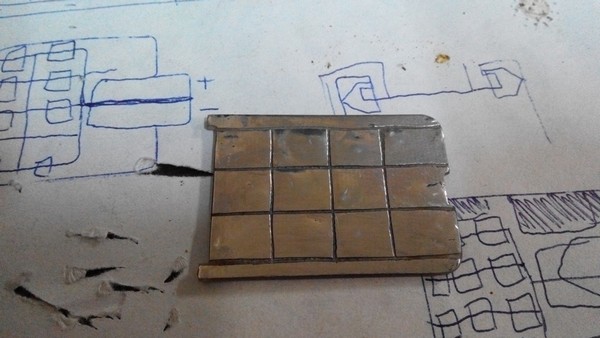

Облужено и готово к пайке

34:1346

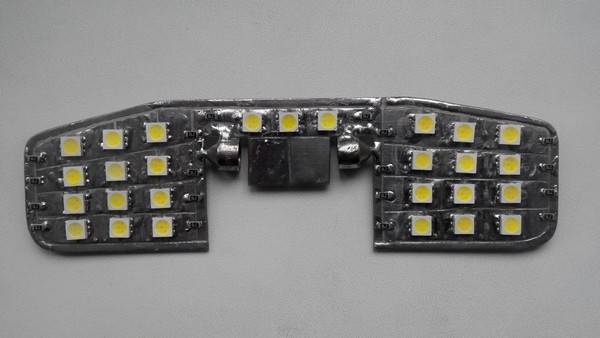

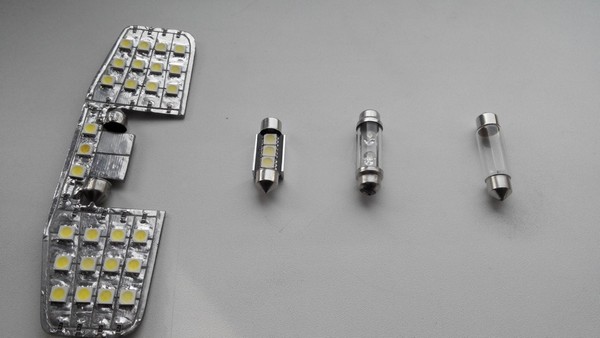

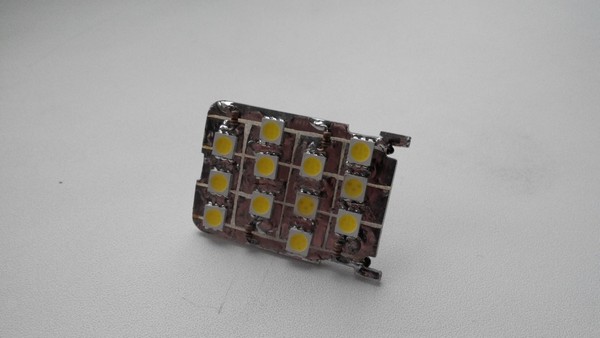

Получилось вот так. На всё про всё часа 2 вышло.

34:1434


35:1939

Готовый результат по размерам плафона

35:2013



Плафоны под козырьками делаем аналогично, снимаем, вырезаем по размеру плату и паяем.

35:159


36:664


37:1169

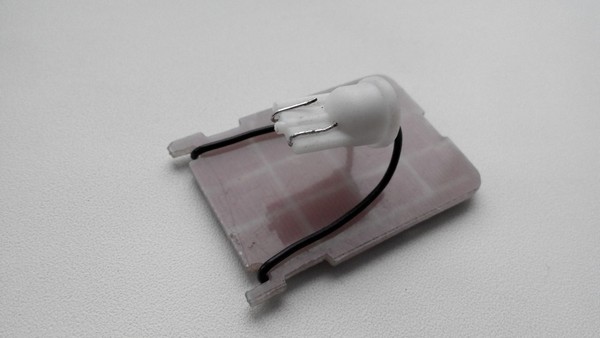

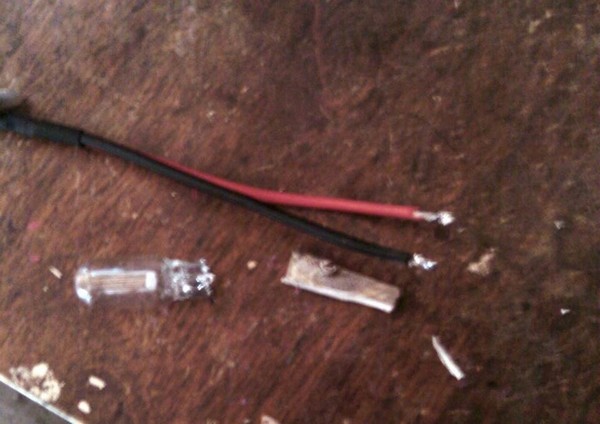

Плату проводками припаиваем к цоколю от старого светодиода.

37:1283


38:1788

Вот так, smd резисторов не было временно использовал другие. Потом переделаю.

38:1930


39:2435

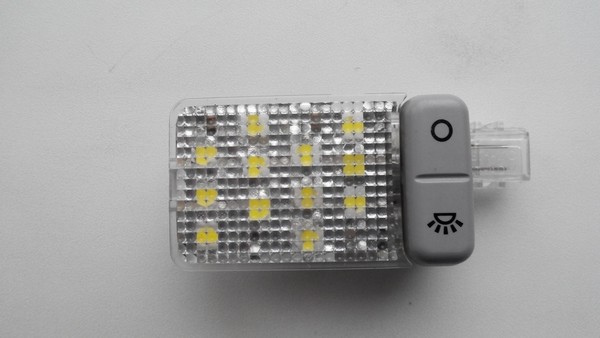

Вставил в плафон влезло идеально.

39:64


40:569

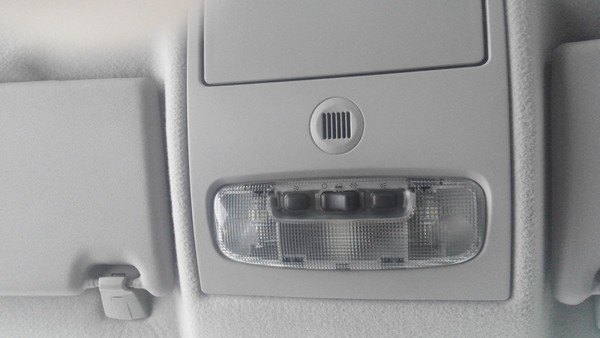

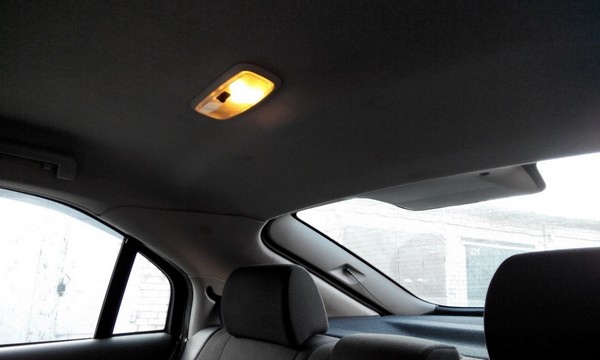

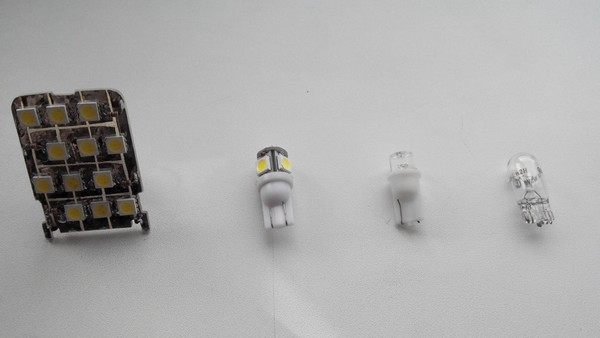

А теперь посмотрим, как преображалось освещение в салоне. Как я уже писал, всё началось с ламп накала, а закончилось самодельной платой на светодиодах. И это ещё не конец, придумают ещё что-нибудь и опять будем модернизировать, и улучшать.

40:1006


41:1511

Передний или задний плафон

41:1564


42:2069

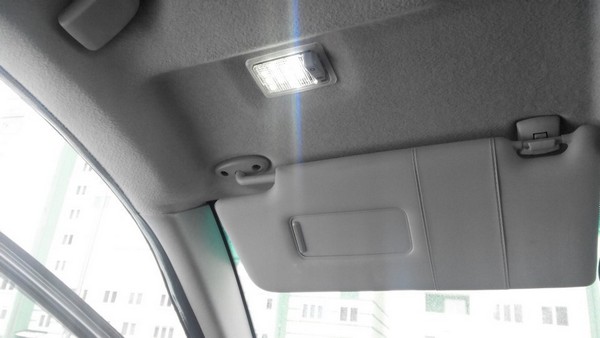

Плафон за козырьком

42:39

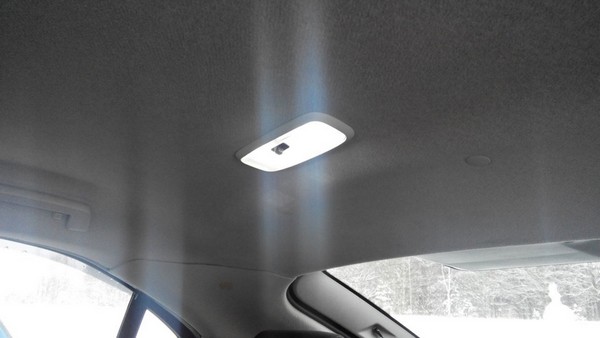

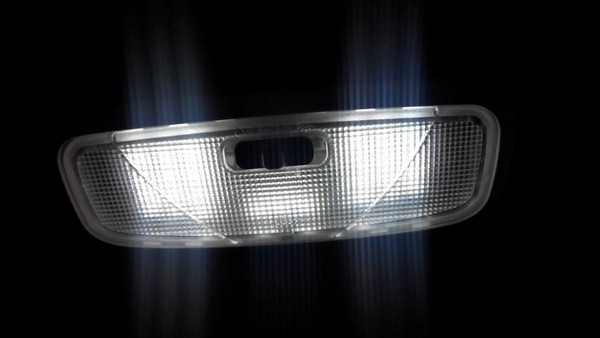

Ну, и напоследок, как всё это светит. Яркости, я бы даже сказал, в избытке.

42:174


43:679


44:1184


45:1689

4. Установка подсветки подстаканника в Ford Mondeo

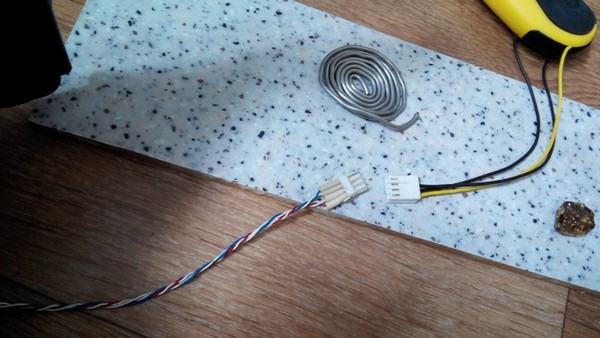

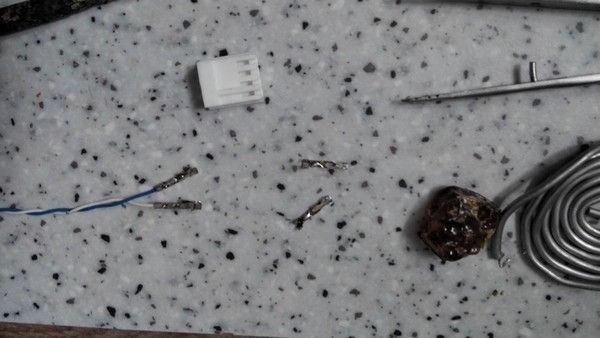

Берем разъем от флопика мама-папа 4 контактный: два контакта на вольтметр и два на подсветку подстаканника.
Запаиваем, чтобы можно было на месте всё соединить. Подсветку брал от подсветки прикуривателя. А вольтметр запитал от разъёма магнитолы на одном из контактов появляется +12В при первом положении ключа т.е. можно посмотреть напряжение не включая зажигания, у меня так магнитола работает. Всё, теперь можно и в машину идти устанавливать.

45:2588




46:504

Запаиваем контакты.

46:544


47:1049

Никаких скруток.

47:1083


48:1588

Подсветка подстаканника взята отсюда.

48:1662


49:2167

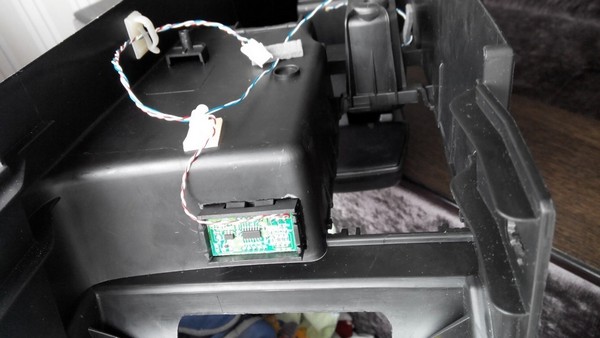

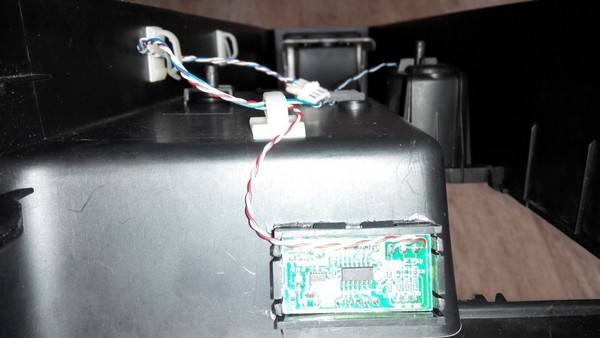

Всё подвязал, чтобы не болтались.

49:63


50:568

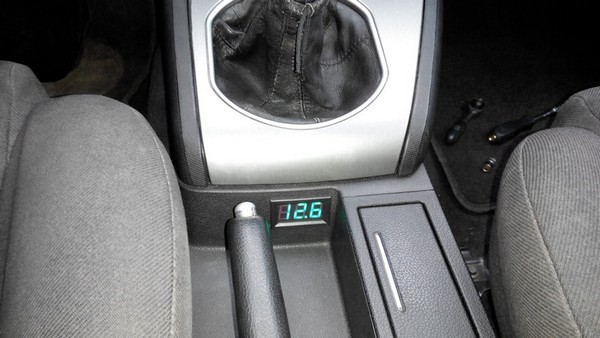

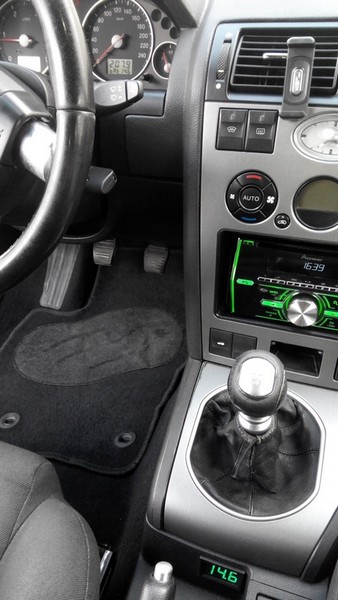

Конечный результат при установке в машину. Нормально получилось.

50:691


51:1196

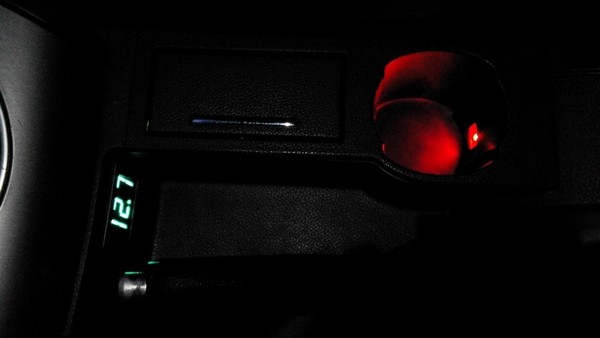

Стоит себе всё видно и никому не мешает.

51:1272


52:1777

Показывает точно сравнивал с приборкой в тестовом режиме.

52:1887


53:2392

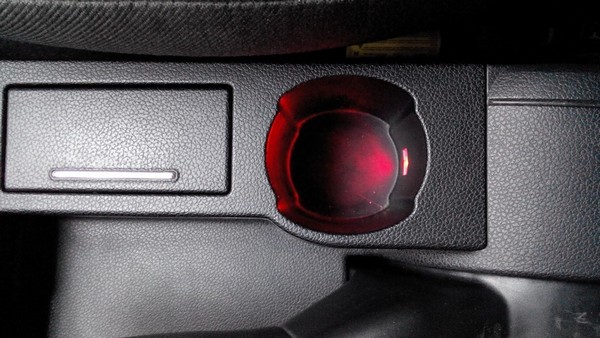

А вот и подсветка подстаканника.

53:62


54:567

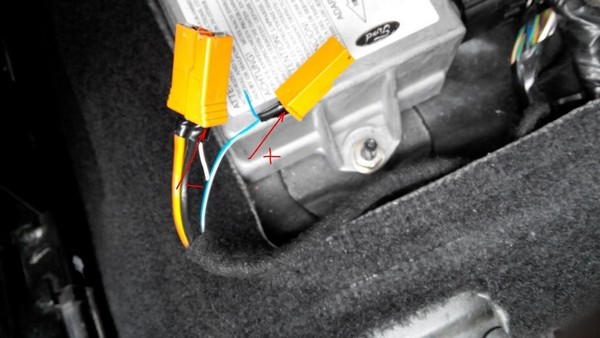

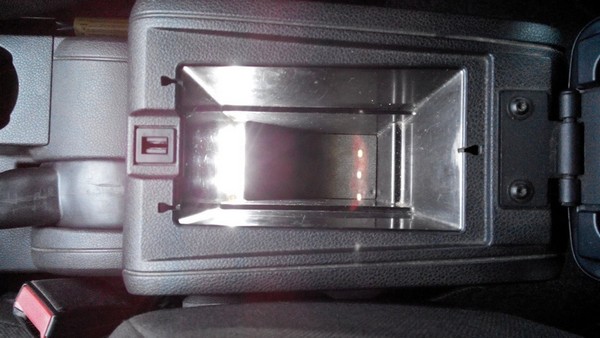

Ну раз так, то и на нишу под подлокотником тоже вывел свет.

54:676


55:1181

Общий вид.

55:1203

5. Установка плафона задним пассажирам Ford Mondeo

Еще перед тем, как я купил передний плафон от ГИА версии со штурманской подсветкой, в голове уже были мысли, что надо бы установить плафон и задним пассажирам. Прошёлся по разборке нашёл нужный мне плафон с 3 кнопками и рамочкой 10$.

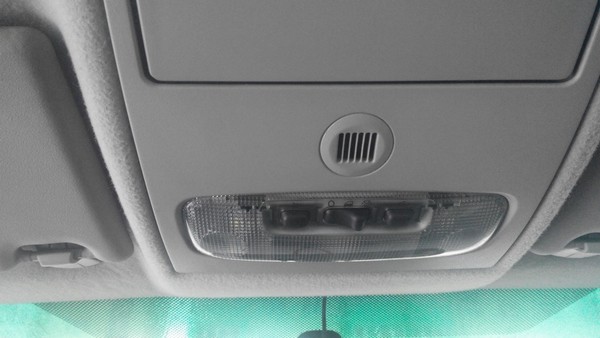

Передний установил на следующий день, поддел отвёрткой, с одной стороны, снял старый, подключил провода к новому и поставил на место. Получилось так:

55:1986


56:2491



Уже на месте

56:25


57:530

С задним, времени побольше и посложнее - там надо обшивку крыши резать, а вдруг не там, а вдруг криво получится - так и накосячить можно. Проездил он в багажнике без дела долго. Уже зимой, когда темнеет рано понял, что надо делать. Неудобно, когда нет света сзади.
И вот собрался с мыслями, вооружился инструментом и поехал в гараж делать.

57:1142


58:1647

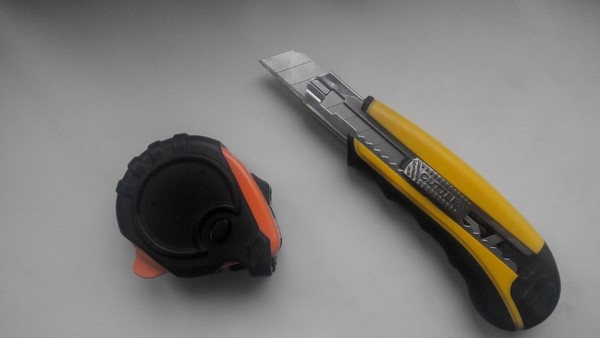

Инструмент, который понадобился для установки

58:1736

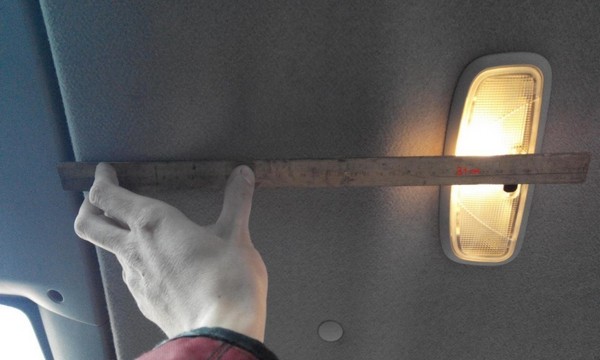

Из багажника отогнул обшивку потолка и посмотрел примерно по глубине чтобы плафон стал. Отмерил рулеткой от края обшивки 31 см до рамочки.

58:1991


59:2496




60:504

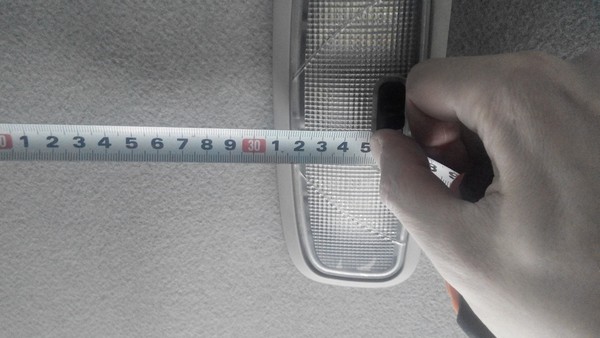

Так понятней откуда мерить

60:557

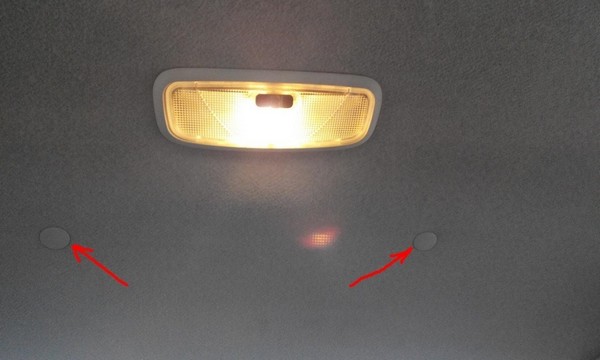

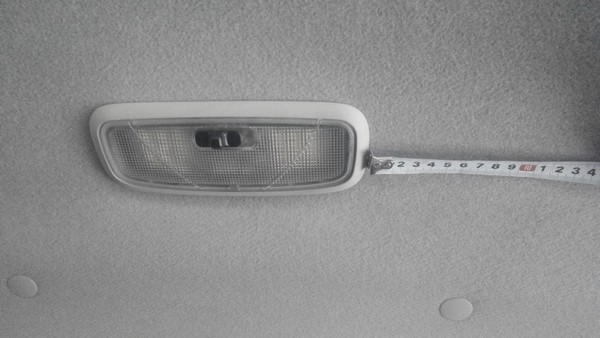

Потом по двум клипсам отмерил середину.

60:633


61:1138


62:1643

Отмерил примерно середину

62:1695

Приложил рамочку обвёл карандашом, достал острый нож и… Взял линейку промерил уже по нарисованному вроде ровно. Вставил нож, сделал прорез и понял, что обратного пути уже нет. Вырезалось ровно, установил рамочку держится на двух фиксаторах.

62:2139




63:504

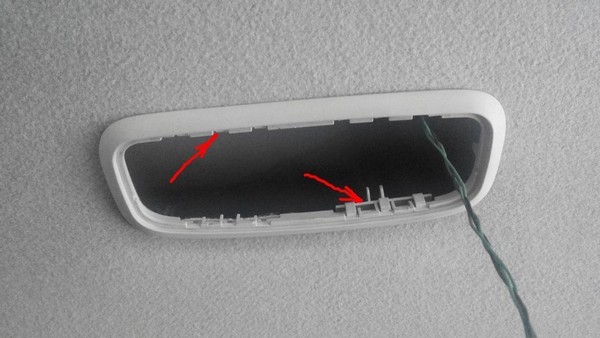

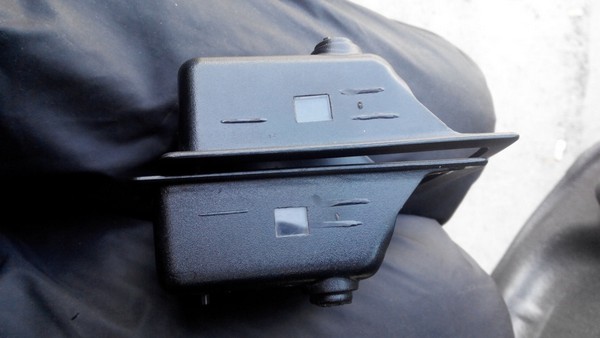

Фиксаторы с двух сторон

63:551

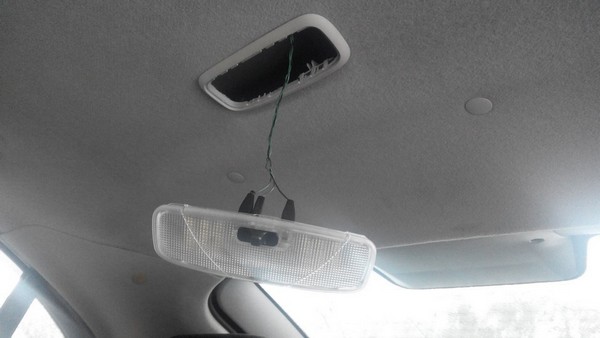

Провода тянул с переднего плафона, сначала стальную проволоку, а к ней привязал уже провода. Напаял клеммы.

63:750


64:1255

Всё подключил, всё работает.
Совсем другое дело, открываешь дверь загорается два плафона. Теперь ничего не потеряется сзади.

64:1487


65:1992

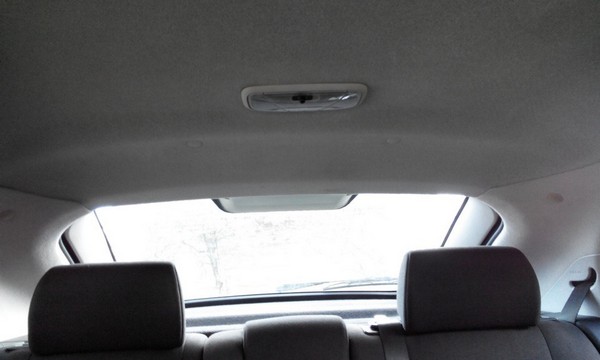

Вот так получилось

65:2030




66:504

Так со светом

66:532

6. Пересвет ручек печки Ford Mondeo

Решил поменять лампочки в блоке управления печкой. У меня там лента стояла, и половина ленты обломилось и не горела.

66:806

Снял я блок печки и стало мне интересно, а как же там устроена система, отвечающая за цвет подсветки. Увидел черный слой и решил его ковырнуть ножичком, думал пластмассовый светофильтр. Лучше бы я этого не делал.

66:1194

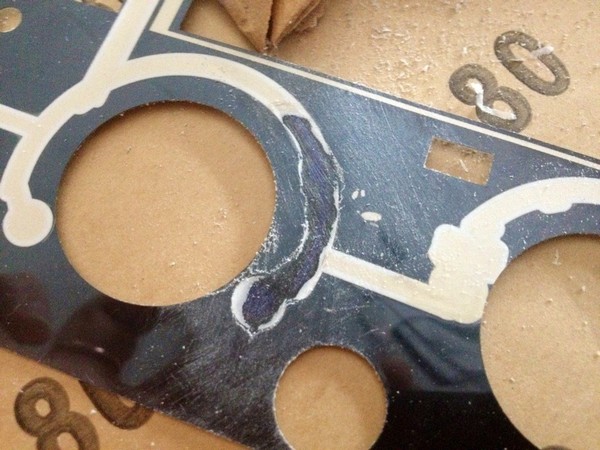

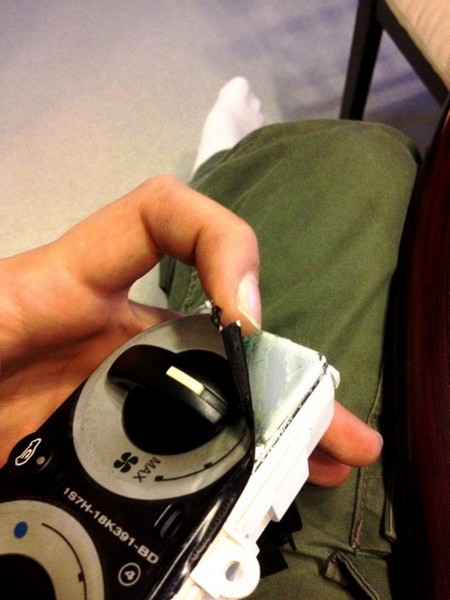

После того как я ковырнул этот светофильтр, я понял, что это наклейка. Ее назад клеить было бессмысленно. На фото видно почему.

66:1427


67:1932

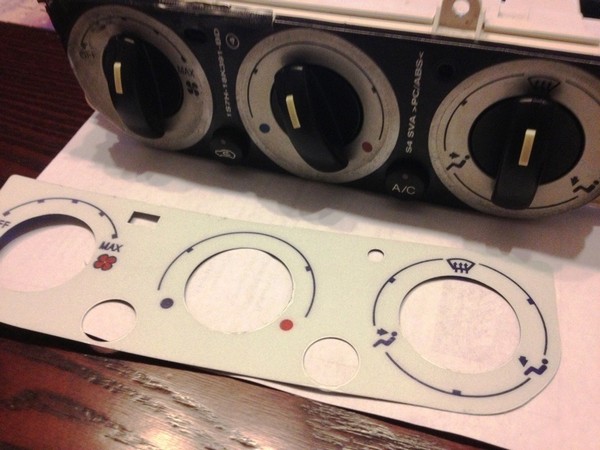

Вот так устроен светофильтр

67:1987

Вот кто придумал вот это чудо? Да, это проще чем пластиковый, но наклейку просто нереально пересветить.

67:2178



Стал искать новую наклейку взамен старой - не нашел ничего.

67:110

Но вскоре мне на глаза попалась плазменная накладка на эту печку, и я ее решил купить.
Когда она пришла я ее подключил чтоб проверить работает она или нет, но она не работала. Я долго пытался понять почему, и вскоре выяснил, что она подключается через инвертор и работает от напряжения 100v.

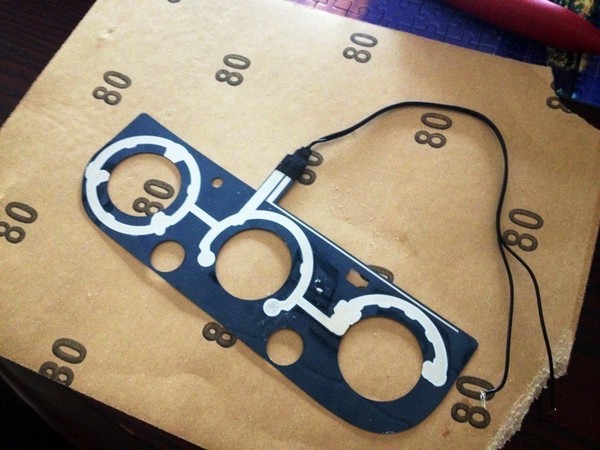

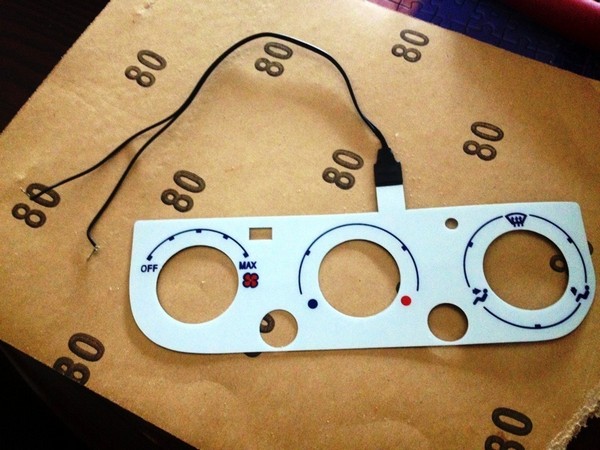

Вот как выглядит эта панелька:

67:696


68:1201

плазма

68:1217


69:1722

плазма

69:1738

Покупать еще и инвертор к этой приблуде было очень дорого. Дешевле на разборе купить еще один блок печки.
Решение пришло неожиданно. Посмотрев внимательно на панель, я понял, что она двуслойная. Первый слой — это пластиковый светофильтр, второй слой это сама непосредственно плазма. На фото выше это видно.

69:2301



Взял я короче нож и этот плазменный слой подковырнул, проверил на свет и понял, что мне делать дальше.

69:187

Я решил отодрать слой плазмы от светофильтра и поставить этот светофильтр на печку к штатному освещению.

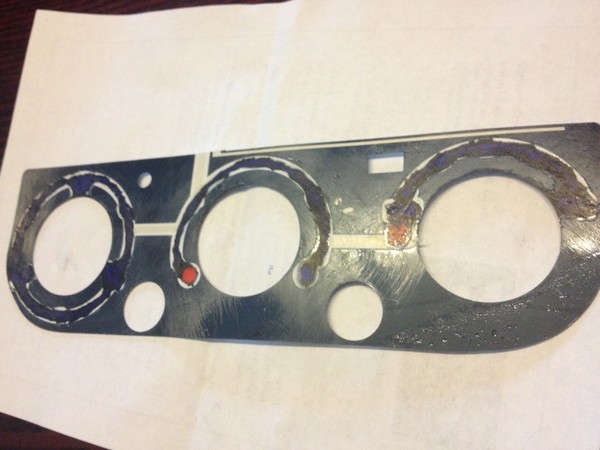

Взял наждачку и начал счищать.

69:440


70:945

чистим

70:961


71:1466

чистим

71:1482

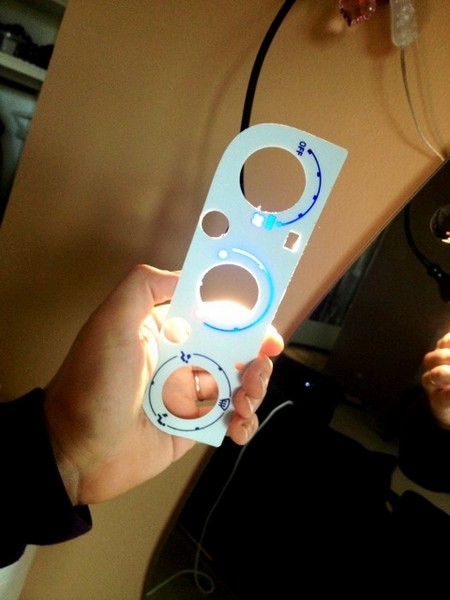

Проверяем светопропускаемость на лампе.

71:1560


72:2065



все в порядке, работает

72:45

Вот теперь можно приступать и к самой печке.

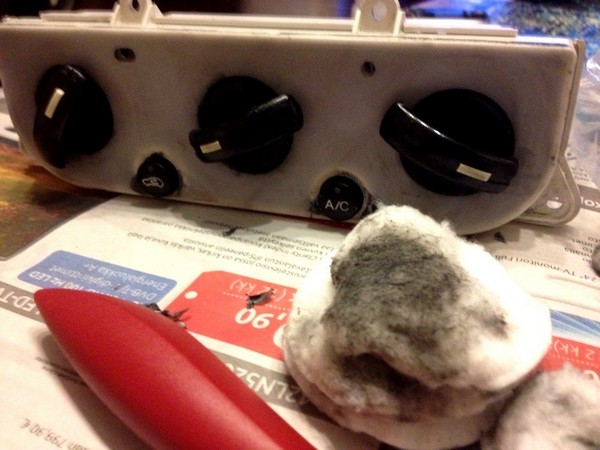

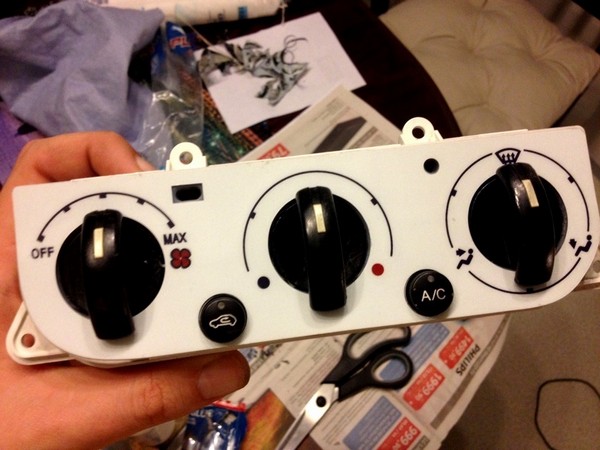

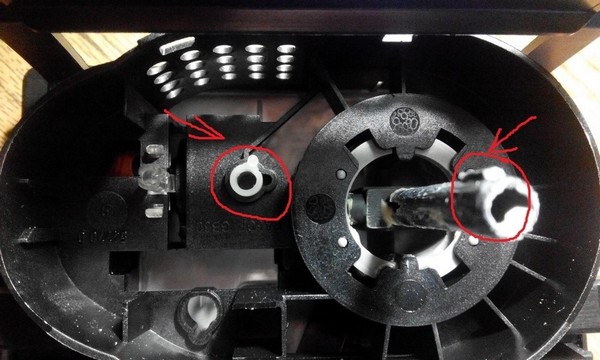

Имеем блок управления и новый "светофильтр"

72:210


73:715

виновники

73:737

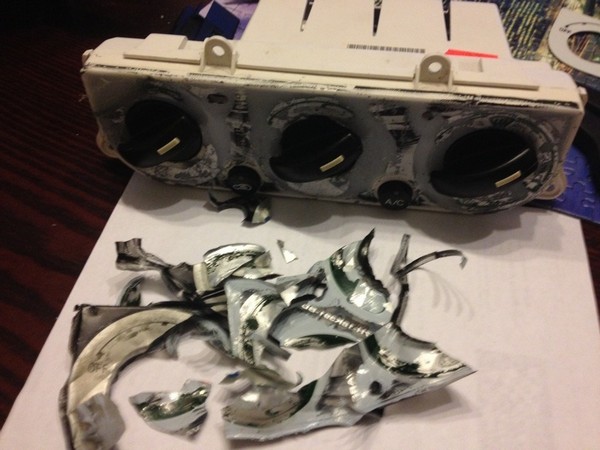

Сдираем в печки старый светофильтр наклейку

73:822


74:1327

Зачищаем все от старой краски средством для снятия лака с ногтей, короче, - ацетоном

74:1483


75:1988

ацетон

75:2004



Протираем все хорошенько и приклеиваем новый светофильтр

75:109


76:614

на суперклей

76:641

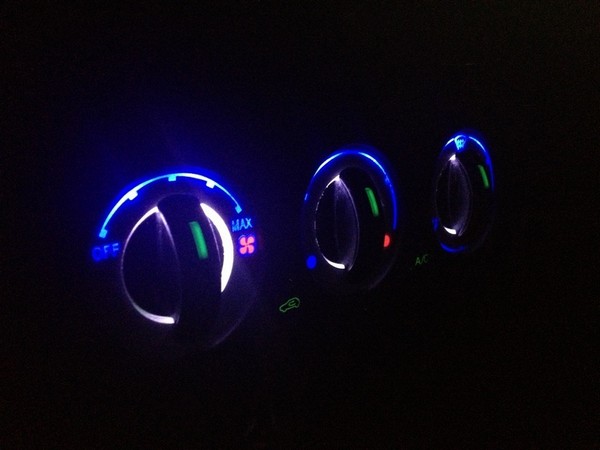

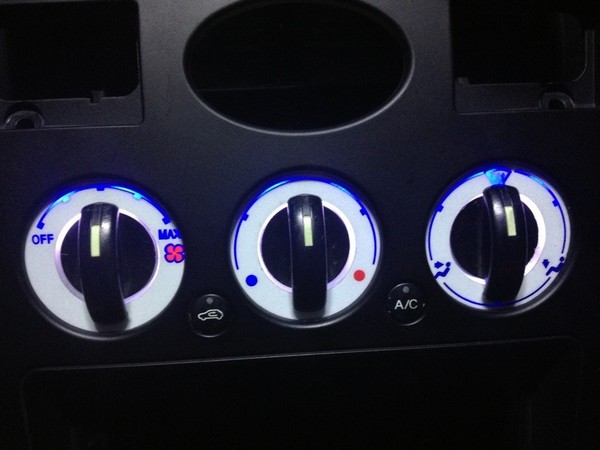

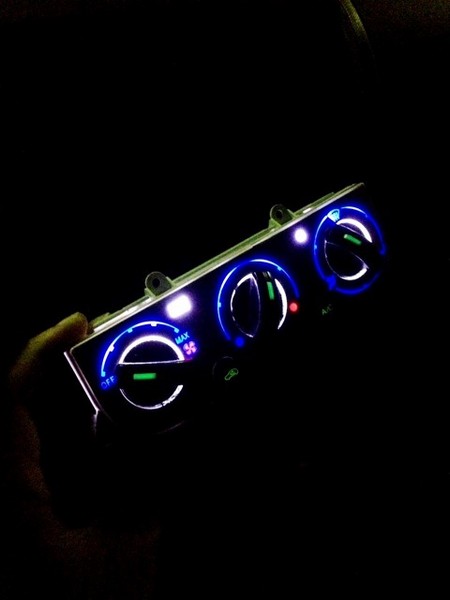

Ставим в машину, и получаем вот такую новогоднюю гирлянду
Результат:

76:771


77:1276

Так что, если кто-то задумывается пересветить эти старые крутилки на дорестайле, это практически нереально.
Так же помните - плазменные накладки для авто работают от инвертора, а не от штатного напряжения 12v. Поэтому это складывается в большие деньги.

77:1740

Из моих затрат только плазменная накладка — 25 евро.

77:1838

Если бы покупал еще и инвертор к ней, то он стоит 19 евро плюс почтовые услуги.

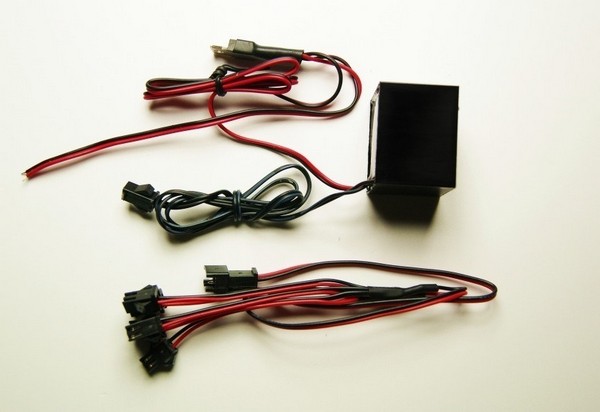

выглядит он вот так.

77:2019




78:504

инвертор

78:524

Фото конечного результата

78:576


79:1081

1

79:1086


80:1591

2

80:1596


81:2101



3

81:4


82:509

4

82:514

Под конец, вытащил белую светодиодную ленту из печки и поставил лед синие лампы T5. Получилось получше.

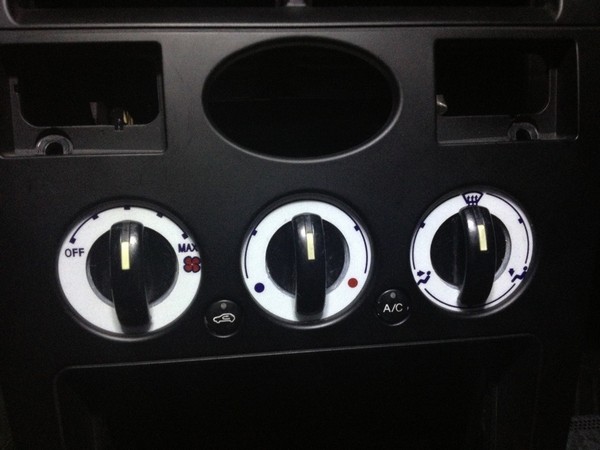

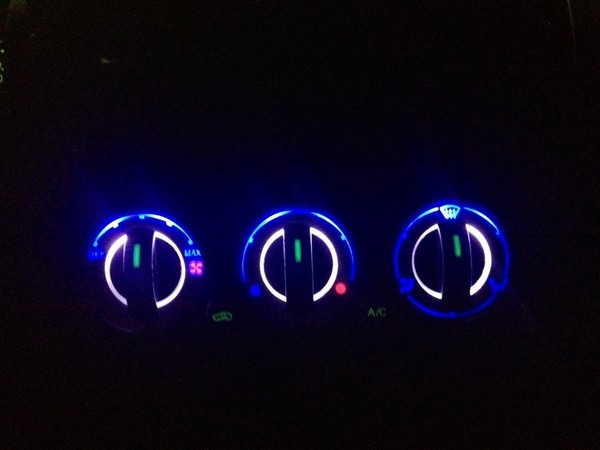

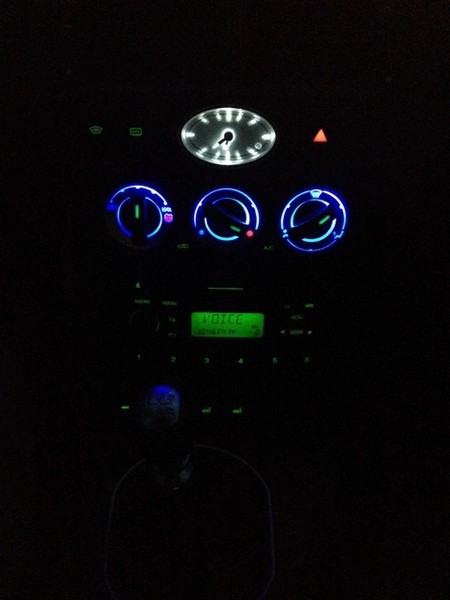

Вот теперь уже точно конечный результат (уже с новыми часами).

82:818


83:1323

Теперь красиво

83:1354

7. Доработка подсветки зоны ног в Ford Mondeo

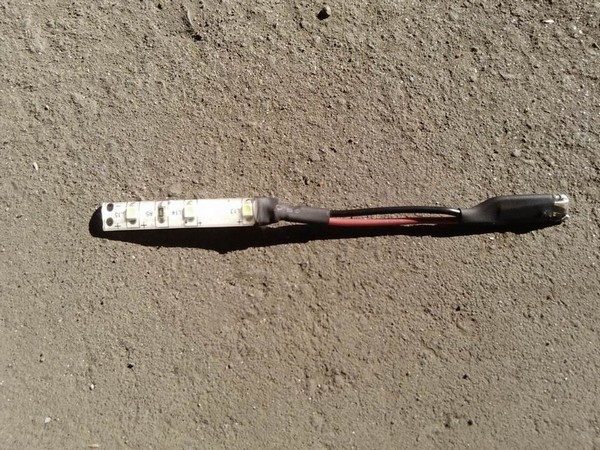

Давно я хотел заменить желтый свет на белый в салоне. Купил диодную ленту. Разделил ее по три диода и приготовил вот такие исходники:

83:1676


84:2181

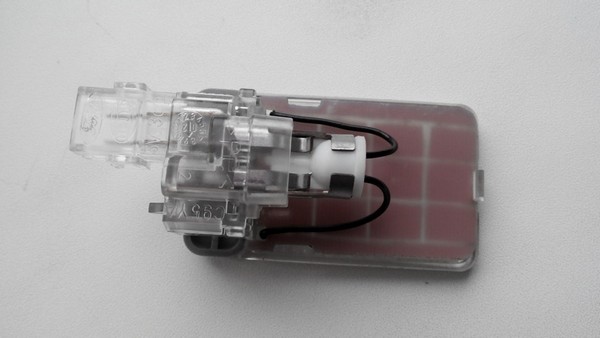

Далее формируем с помощью узенького кусочка пластика и изоленты "цоколь"

84:136


85:641

Пробросил провода назад

85:689


86:1194

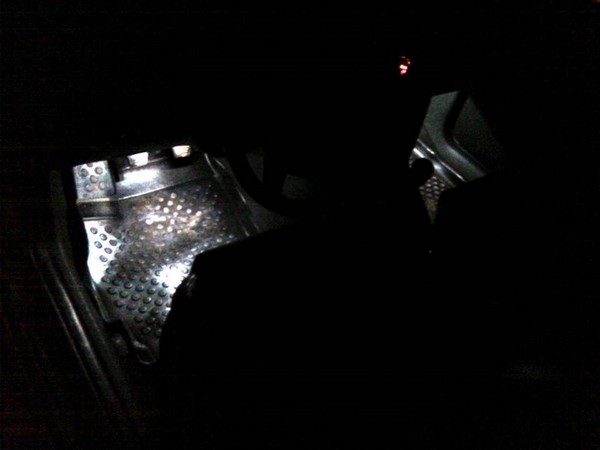

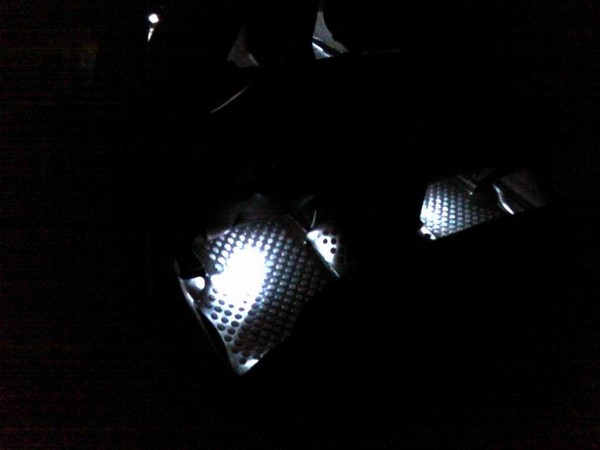

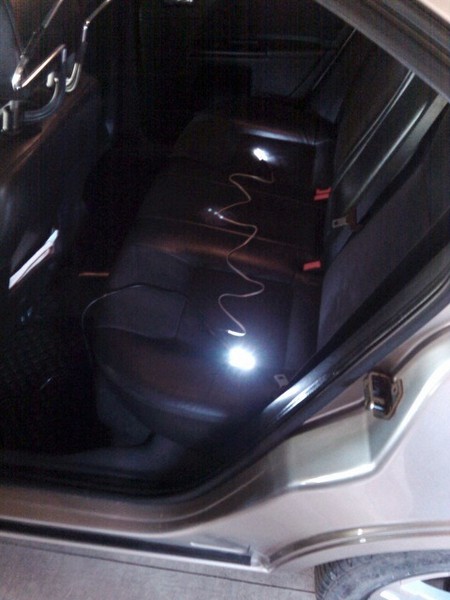

Вот так получилось:

86:1233


87:1738


88:2243



https://www.drive2.ru/l/288230376152270665/

88:46

https://www.drive2.ru/l/1971718/

88:82

https://www.drive2.ru/l/5539449/

88:118

https://www.drive2.ru/l/5061825/, https://www.drive2.ru/l/5109806/, https://www.drive2.ru/l/5665825/, https://www.drive2.ru/l/6416624/

88:256
