Подтяжка переднего бампера Honda Accord 7 и его крепления

Содержание статьи:

  1. Подтяжка переднего бампера Honda Accord 7
  2. Передний бампер Honda Accord 7 и его крепления

1. Подтяжка переднего бампера Honda Accord 7

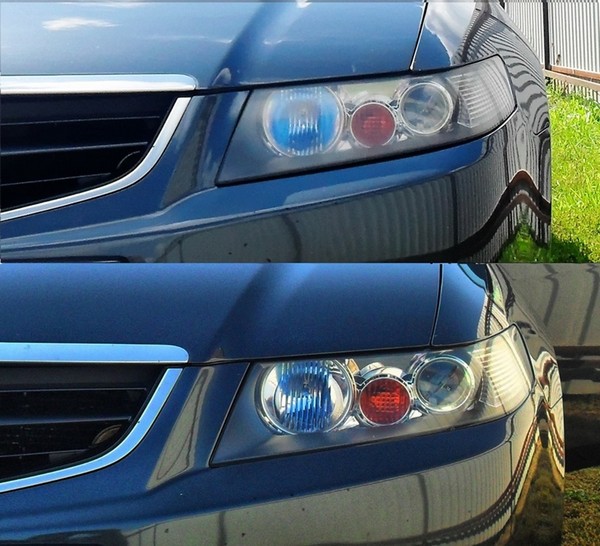

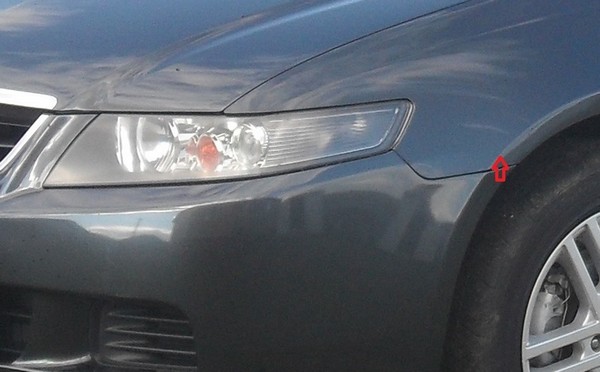

Особо не придавал значения родовой болячке аккорда, провисанию бампера, в глаза сильно не бросалось. Но как-то, подходя к машине, увидел через щель под фарой крепление бампера. Решил устранить.

Подтяжка бампера Honda Accord 7

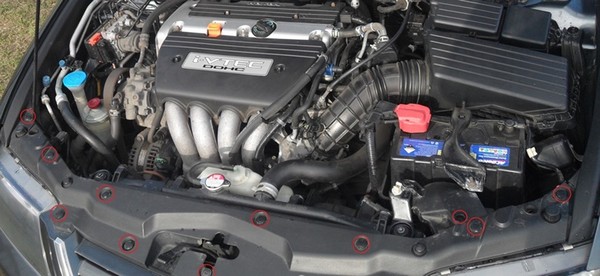

1. Снимаем декоративную накладку под капотом (там клипсы).


2. Два самореза крепления углов бампера.


3. Нижние крепления подкрылка, клипсы и металлические зажимные скобы с болтами(по две с каждой стороны), с последними у меня возникли проблемы, они тупо закисли, даже wd не помогла, высверлил. Так что советую купить, что бы потом не бегать и не колхозить. Клипсы тоже дубовые, могут поломаться.

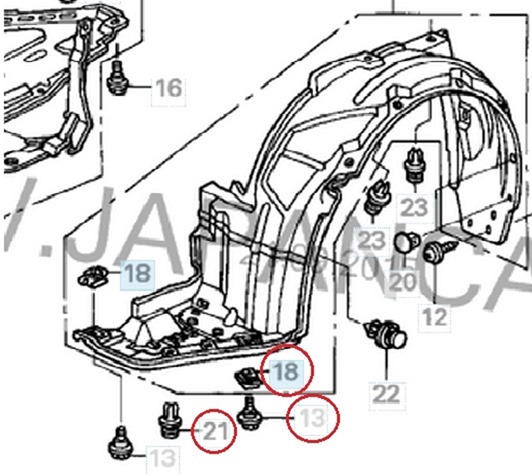

Болт: 90111-SEA-000 позиция 13
Зажим: 90305-SM4-003 позиция 18
Клипса: 91503-SZ3-003 позиция 21

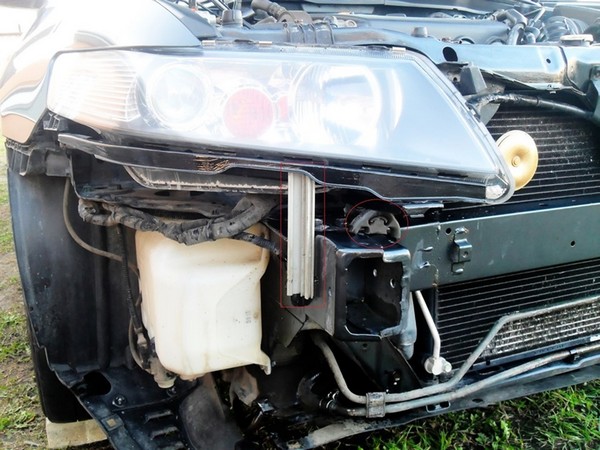

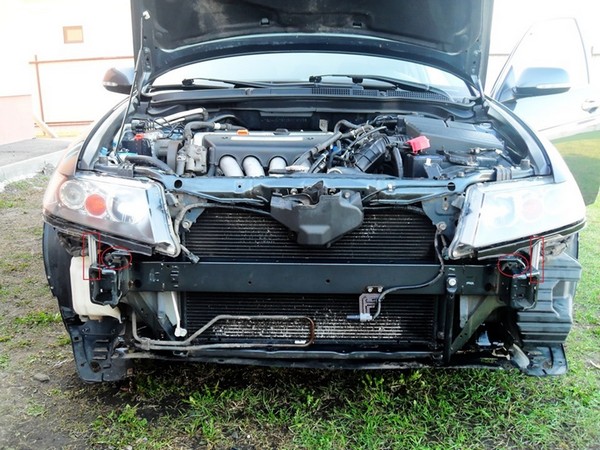

4. Бампер снимается легко, сначала отводим углы от фары (там защёлка) и стягиваем бампер. Подпорки для креплений бампера сделал из алюминиевого монтажного профиля, плюс резиновое крепление глушителя от ваз пригодилось.



Теперь всё красиво, как-то японцы не довели эти крепления. Времени ушло часа 4 из-за креплений подкрылка. Всем удачи, берегите себя.


2. Передний бампер Honda Accord 7 и его крепления

Решил сделать запись из серии "О полезном". Поводом для записи послужило то, что в ближайшем будущем я буду менять фактически весь перед у машины, а именно: передний бампер будет заменен на Модуло, фары поменяются на би-ксеноновые от рестайла и решетка радиатора будет стоковой, но новой. А так как все эти элементы я брал новые, то решил, что также поменяю все крепления на новые, чтобы прям все было в идеале, как я люблю. И вот мы подошли к главному. Я уже несколько раз сам снимал и одевал передний бампер, когда менял и ставил ксенон в туманки и наткнулся на такой вопрос, что внизу в бампере есть куча клипс, на котором он держиться. С виду, они вроде все одинаковые, но когда их снимаешь то становится понятно, что какие-то клипсы просто пластиковые, другие вроде такие же, но с железным сердечником и так далее. В итоге, когда дело подходит к сборке начинаешь понимать, что ты уже запутался — сколько клипс каждого вида должно быть и где они должны стоять. С этим вопросом мы сейчас и разберемся. Итак, снизу бампер держат 2 винта(А) и три вида клипс (В, С, D) которых в сумме набирается 12 штук. Теперь пройдемся поднобно по винтам и типам клипс:
винты "А": 2 шт., каталожный номер 90103-TA0-000
клипсы "B": 4 шт., каталожный номер 91505-S9A-003
клипсы "C": 2 шт., каталожный номер 91506-S9A-003
клипсы "D": 6 шт., каталожный номер 91503-SZ3-003
Для более удобного понимания расположения клипс и винтов в бампере — обратимся к схеме:

Honda Accord 7

Схема расположения клипс и винтов в бампере

Из схемы видно, что 2 винта располагаются в арках колес вблизи места стыковки бампера с крылом, далее начиная от угла бампера идут 2 клипы B, потом 1 клипса С и в середине 6 клипс D. Думаю теперь все прояснилось и если будет нужно, мы будем четко знать сколько клипс и какого вида нужно для бампера и как они должны правильно располагаться. Запись естественно не претендует на какое-то ноу-хау, но если это будет кому-то интересно, то я продолжу периодически делать записи с подобными разборами.
