Подшипники генератора, классификация и аналоги щеточного узла для Honda Accord 7 и замена подшипника ролика натяжителя ремня генератора

Содержание статьи:

  1. Подшипники генератора, классификация и аналоги щеточного узла для Honda Accord 7
  2. Замена подшипника ролика натяжителя ремня генератора в Honda Accord 7
  3. Замена ремня генератора Honda Accord 6

1. Подшипники генератора, классификация и аналоги щеточного узла для Honda Accord 7

Решил я перебрать генератор. У меня генератор Denso 104210-3293 . Столкнулся с тем, что вариантов подшипников масса, ну, впрочем, как и со всеми деталями Хонда

Подшипники генератора, классификация, аналоги щеточного узла для Honda Accord 7

Порылся по каталогом, передний подшипник в оригинале Koyo, артикул 31114-PGK-A01, размеры 17х47х14
Почему-то, в аналогах везде пробивается Koyo 63032RSC3 и многие ставят именно его на различных форумах, так как Denso стоит на всех японских автомобилях

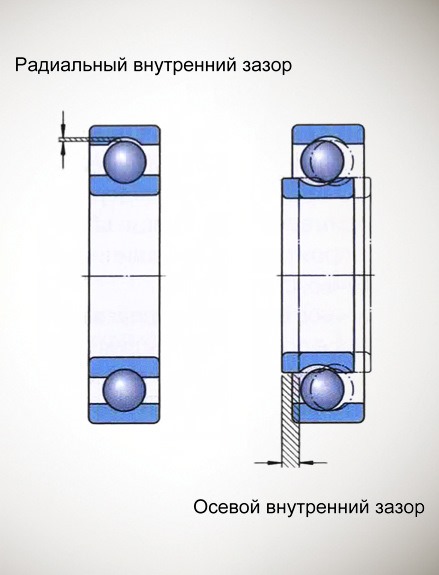

Суффикс С3 означает увеличенный радиальный зазор, больше нормального, для чего он нужен:
Выделяемое при работе подшипника тепло передается валу и корпусу. Поскольку теплопроводность корпусов почти всегда выше, чем валов, температура внутреннего кольца подшипника и его тел качения зачастую на 5 — 10°С бывает выше, чем температура наружного кольца, при этом может расти в зависимости от условий работы до очень больших значений. Вследствие термического расширения существующий радиальный зазор уменьшается вплоть до недопустимо минимальных величин, что может повлечь за собой повышения силы трения и выход подшипника из строя. Для того, чтобы подобное не допустить и выпускаются изделия с заведомо увеличенным зазором.


Нам в генератор нужен Koyo 63032RSCM, либо Koyo 63032RS (лично мое мнение)
Суффикс CM означает зазор для подшипников электродвигателей (специальный зазор), взаимозаменим со стандартным и в некоторых случаях с С3
Суффикс CN означает нормальный зазор, чаще всего стандартный зазор в маркировке не участвует
Я решил остановиться на Koyo 63032RSCM, в принципе где возможно предпочитаю Koyo

Задний подшипник в оригинале NSK, артикул 31111-PT0-003, размеры 15х35х13, в каталоге Koyo нужного подшипника нет
Подходит NSK B1569T1XGRDDUCG101, B15-69T12VVNCXCE, B15-69T12DDWNCXCM
Рассмотрим первый, т.к. на форумах его ставят в генераторы (сомнительная мотивация, но больше инфы у меня нет)
В связи с заморочками по зазорам надо расшифровать этот артикул, что оказалось нелегко, поэтому собственно и решил написать этот пост, итак:
B Подшипник со специальными размерами, например, B 15
DDU тоже самое, что 2RS Подшипник с уплотнениями с обеих сторон
T1X Для радиальных шарикоподшипников высокой точности. Сепаратор из фенольных смол с дополнительным усилением стекловолокном, центрируемый по внутреннему кольцу.
Отдельно можно вынести отличные показатели мгновенного ускорения и торможения как плюс, и, наверное, как минус ограничение по температуре при постоянной работе до 120°С, кратковременно — до 150°С
CG. Специальный радиальный зазор. Цифры указывают на значение зазора в мкм. Например, 6202 T1X DDU CG14E. Получается у нас 101 мкм, и что самое плохое, я хз хорошо это или плохо для генератора
полезные ссылки по теме:
samip.ru/nsk-oboznachenija-v-nomerah/
completion.ru/timken/vnut…dshipnikah-kachenija.html
aprom.by/cgi-bin/article.pl?words=zazor
www.nagrevatel-hi.ru/part1_3.html
pkmoscow.ru/news/1392/

Кросс-номера по щеткодержателю:
OEM 31105-RAA-A01
DENSO 0216203020
HC CARGO 235607
IKA 776071
MOBILETRON BH-ND06
WAI 39-8206
Utm HN5607A
Можно попробовать подобрать от тойоты, там ОЕМ щетки стоят 600-700, у нас 1100, по факту одно и тоже

2. Замена подшипника ролика натяжителя ремня генератора в Honda Accord 7

Сегодня я расскажу, как устранить шум-гул натяжителя, если такое вообще бывает, но сначала небольшая предистория.

При покупке машины, я писал про трещащий звук ГУРа. Писал про сервисменов, которые говорили, что надо менять насос и т.д. и т.п. В общем, вчера заехал к знакомому с фанедоскопом автомобильным, послушали ГУР - не гудит, послушали генеретор - не гудит, послушали натяжитель через болт ролика - гудит. Обрадовался, что не насос)
Зашел в инет, начал штудировать цены на интересующую запчасть:

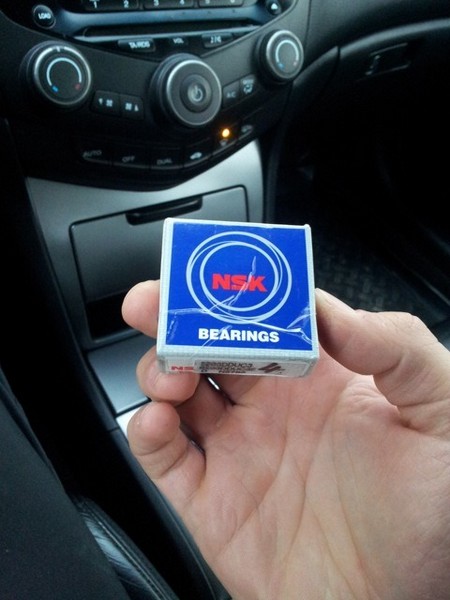

Натяжяжитель — 4800; ролик -1100. Тут я подумал почему бы не сэкономить и не поменять сам подшипник в ролике. Узнал номера подшипника и приобрел нужный за 200руб. ВОТ ОН:

Замена подшипника ролика натяжителя ремня навесного оборудования в Honda Accord 7

Решил его заменить, дабы по скорее избавиться от этого трещащего звука исходящего из под капота.

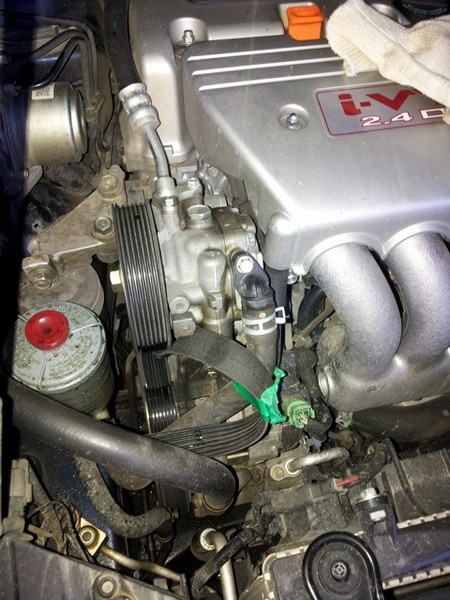

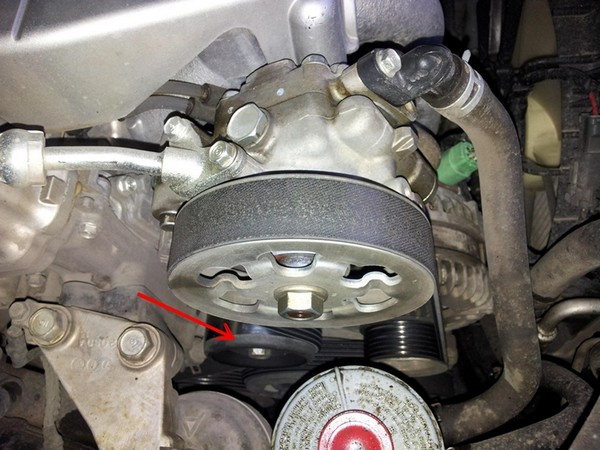

Вот тут он стоит:


Чтобы заменить подшипник в ролике, не обязательно снимать весь натяжитель, достаточно открутить болт, который держит ролик на натяжителе.

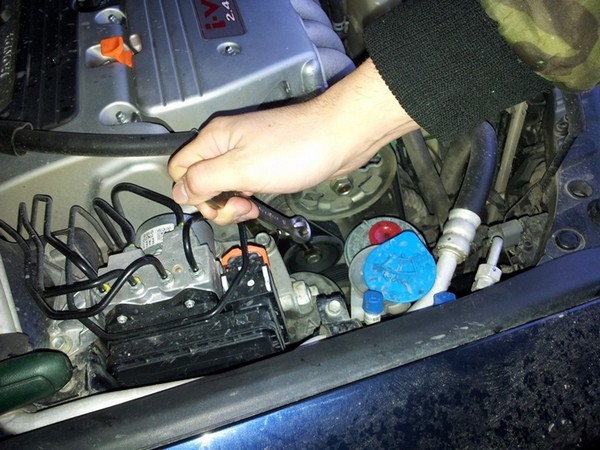

Из-за недостаточного места, чтобы открутить ролик, снял бачок ГУРа отвел в сторону и сделал вот такой рычаг.


Далее, нужно аккуратно открутить болт и каким-то образом просунуть руку за ролик. Болт с обратной стороны держит гайка, а не резьба в корпусе натяжителя. Я не читал мануалы, поэтому не знал о существовании этой гребаной гаечки, которая выпала у меня куда-то в дебри мотора; я этого не заметил и потом долго недоумевал, почему болт обратно не закручивается.

Чтобы не спускаться под машину для надевания ремня на нижние шкивы, подвязал ремень изолентой к патрубку

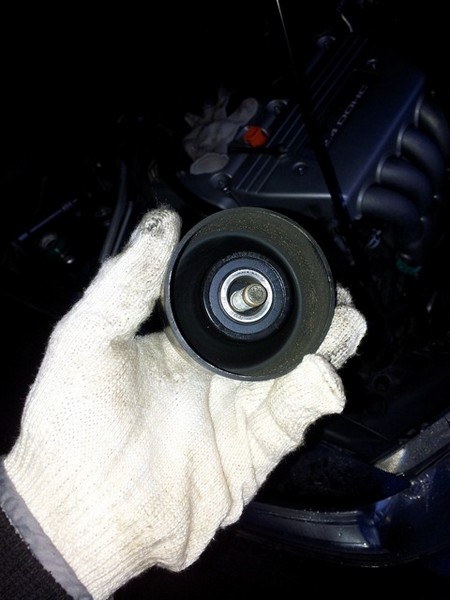

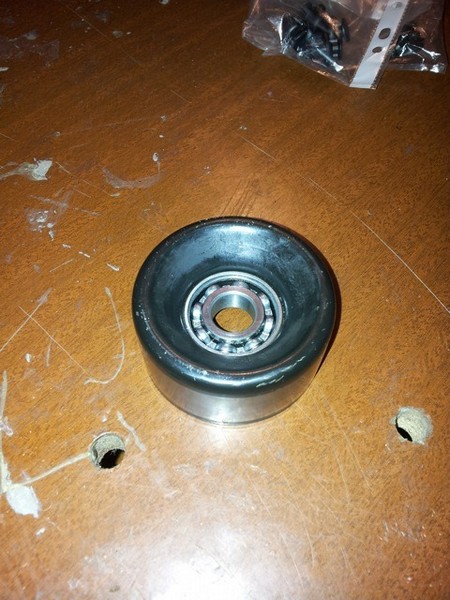

Вот сам ролик:


После проверки старого подшипника на люфты и закусывания, пришел к выводу, что дело не в ролике, но, так как купил новый подшипник - его не поменять. Смазки, кстати, в старом подшипнике не было.

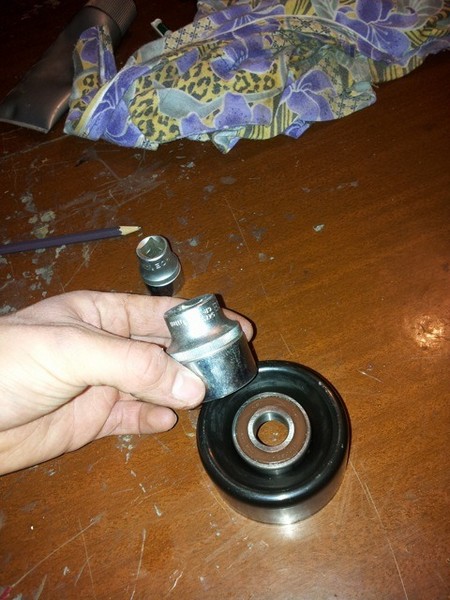

Пресса под рукой так же не оказалось, поэтому использовал головки на 19 и 30 и молоток.

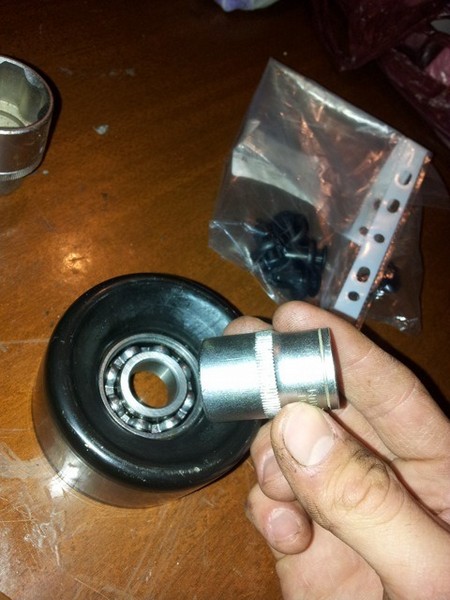

Для выпрессовки "Туки-Туки на 19"


Для запрессовки на 30

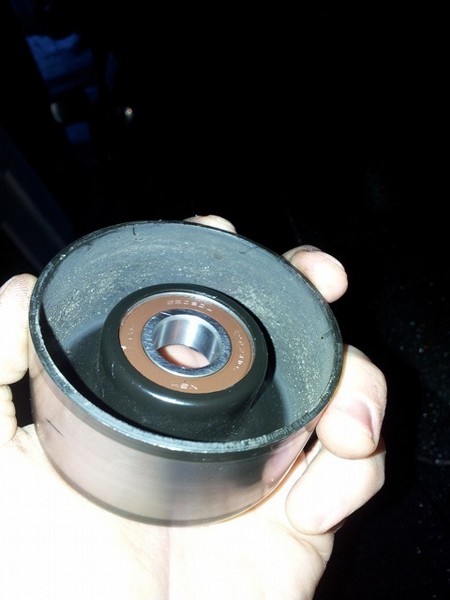

Установлен новый подшипник


Проверил смазку в новом подшипнике и стал собирать все обратно.

3. Замена ремня генератора Honda Accord 6

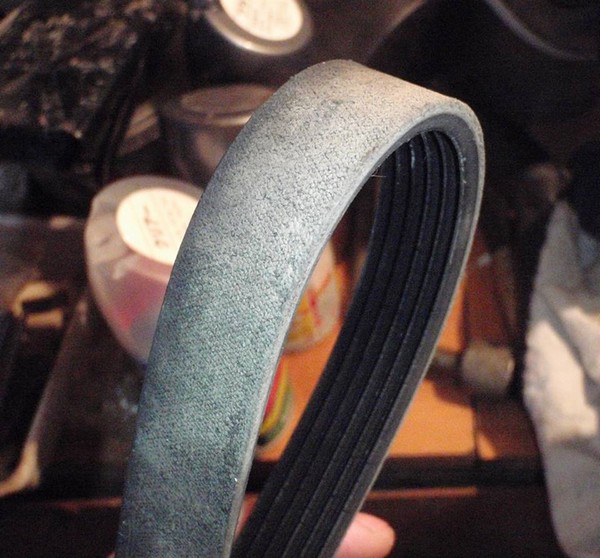

В общем, ждал-ждал, когда он порвется, а он так и не порвался, только по утрам скрипеть стал уж особо гнусно, в общем, вот он,

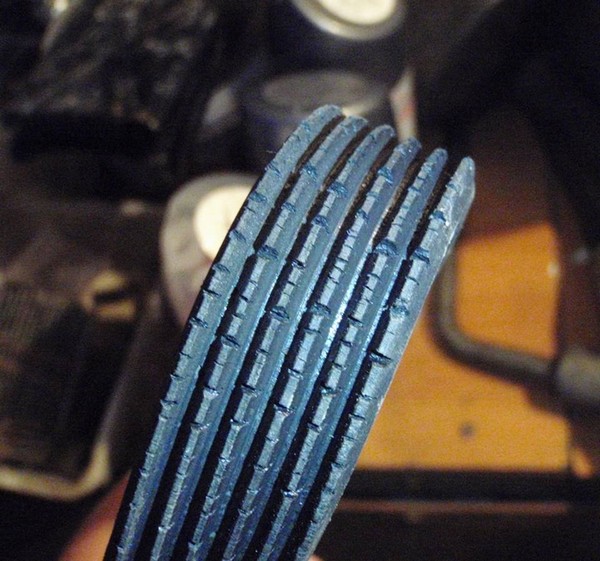

Замена ремня генератора Honda Accord 6

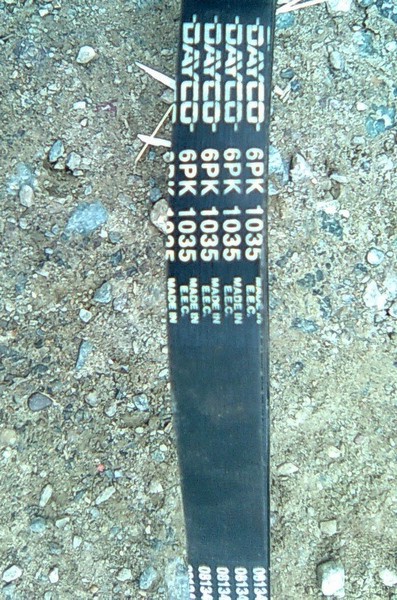

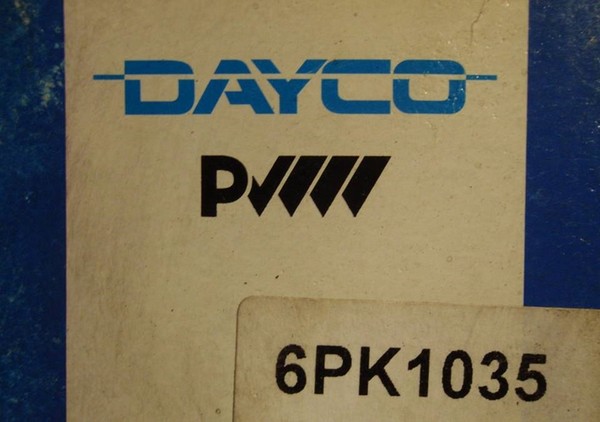

а вот новый,

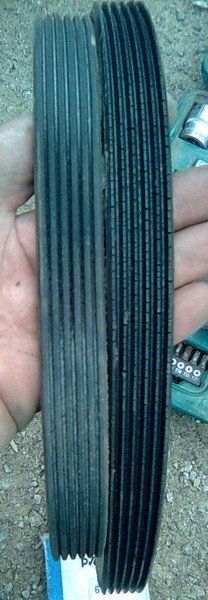

а вот два сразу


По просьбам — дополнение

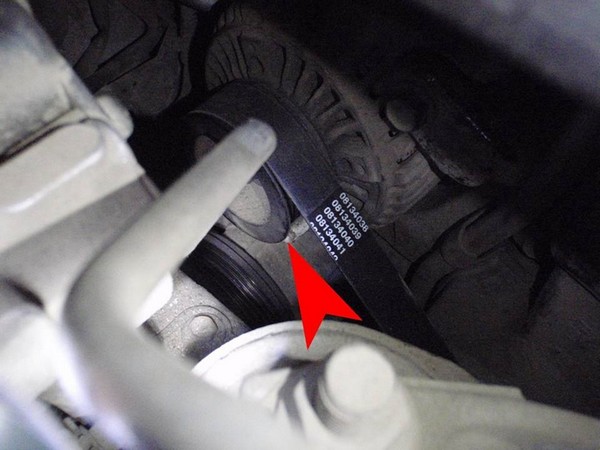

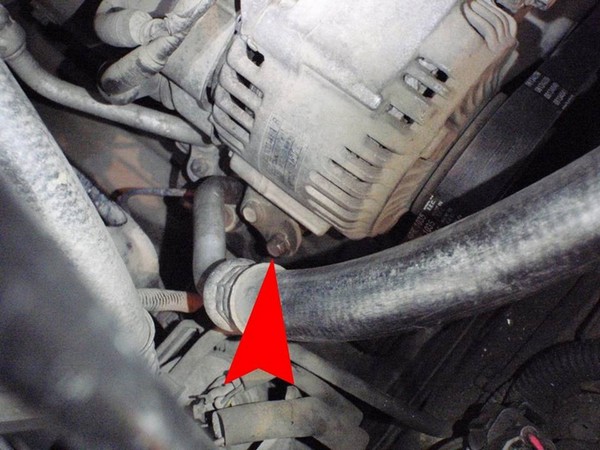

Ослабляем это

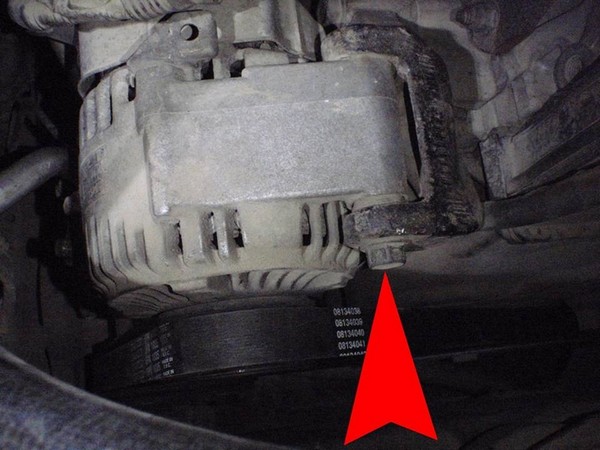

и это.


Закручиваем для натяжения (откручиваем для расслабления)


Не забываем затянуть то, что ослабляли
