Поиск предохранителей, реле на монтажном блоке и проверка вентиляторов Шевроле Нива (ВАЗ 2123)



0:7

Содержание статьи:

0:47
  1. Поиск предохранителей и реле на монтажном блоке Шевроле Нива (ВАЗ 2123)
  2. Проверка вентиляторов Шевроле Нива (ВАЗ 2123)

1. Поиск предохранителей и реле на монтажном блоке Шевроле Нива (ВАЗ 2123)

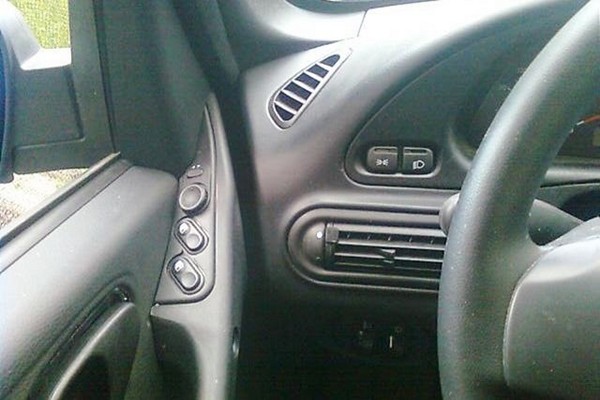

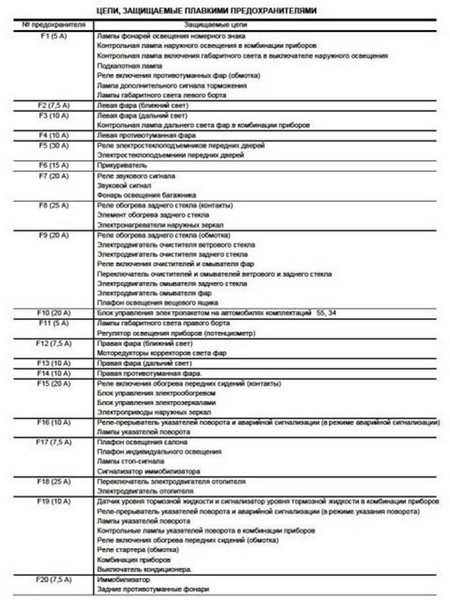

Пересмотрел кипу документации. Все предохранители и реле расписаны от и до. Но! Первый раз открыл крышку монтажного блока Chevrolet Niva L.

0:649

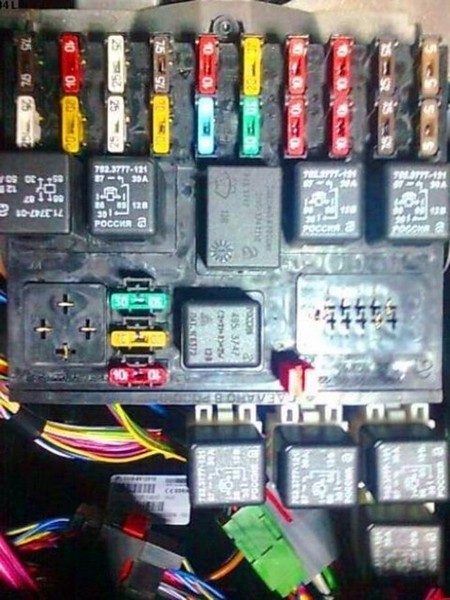

Поиск предохранителей и реле на монтажном блоке Шевроле Нива (ВАЗ 2123)

1:1156

Гляжу на него, как баран на новые ворота!

1:1233


2:1740

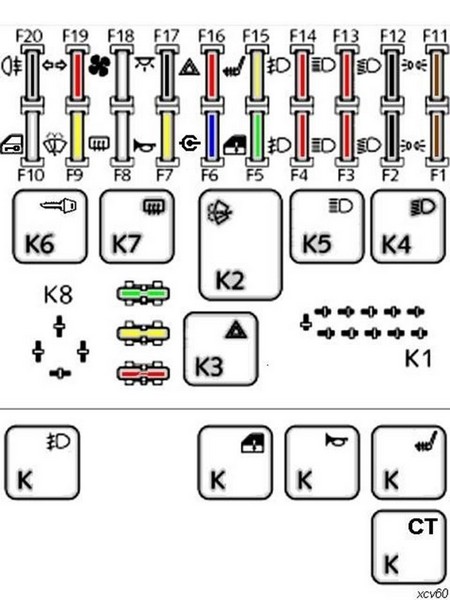

Для удобства сделал шпаргалку.

2:1800


3:2307



Вот ещё пригодится.

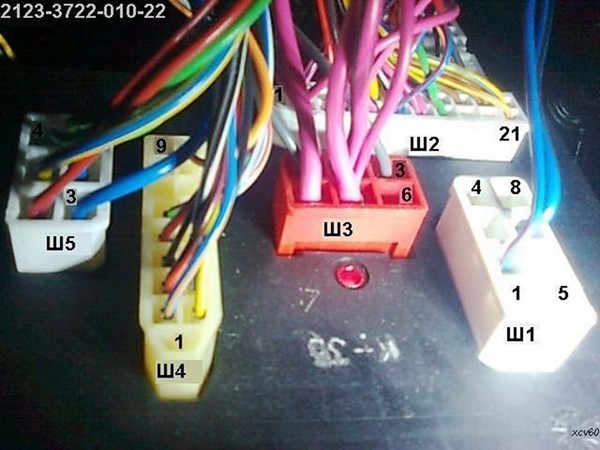

Вид на разъёмы монтажного блока 2123-3722-010-22.

3:116


4:621

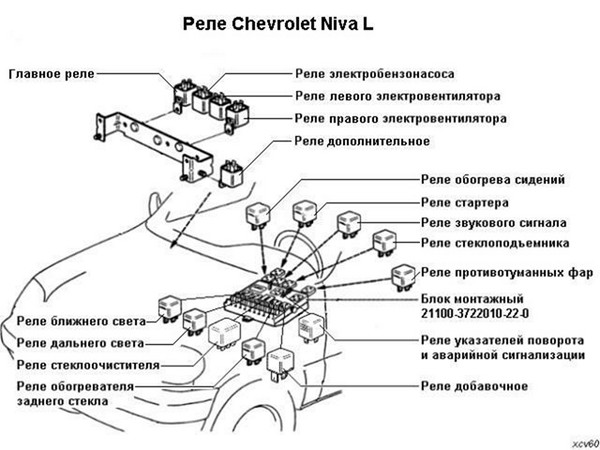

Расположение реле Chevrolet Niva L.

4:676


5:1181

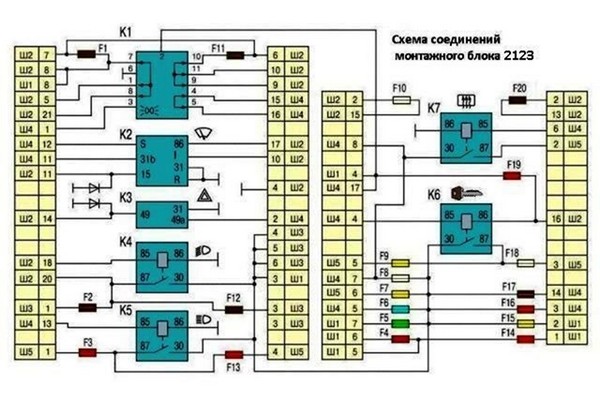

Схема соединений монтажного блока 2123 Шевроле Нива

5:1277


6:1782


7:2289



2. Проверка вентиляторов Шевроле Нива (ВАЗ 2123)

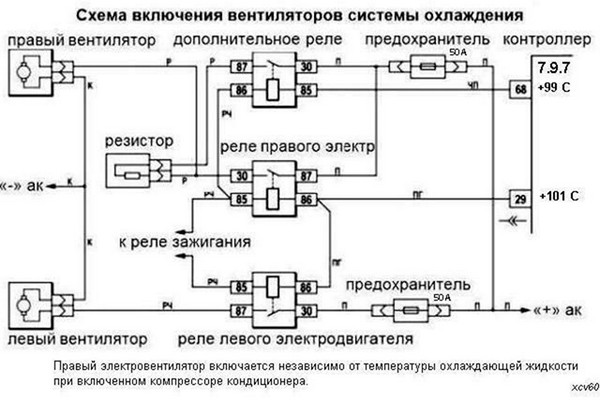

Контролируя работу вентиляторов, пришлось продолжить создание серии шпаргалок.

7:238


8:743

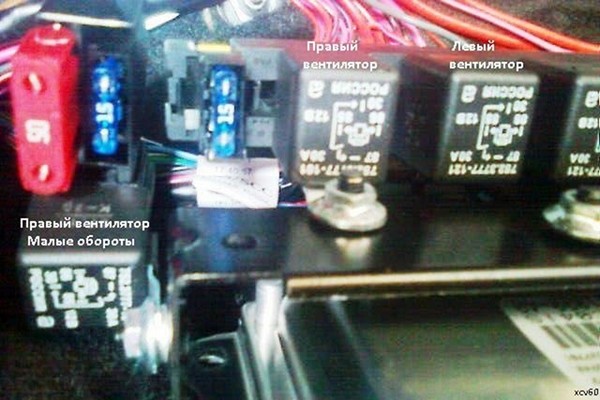

Трудно понять, как это получилось, но найти реле нужного вентилятора на Шевроле Нива, не так просто.
Реле и предохранитель правого вентилятора установлены на левом краю планки, а левого на правом.

8:1105


9:1610

Чтоб враг не догадался!

9:1656

Если придётся копать глубже, то и это пригодится.

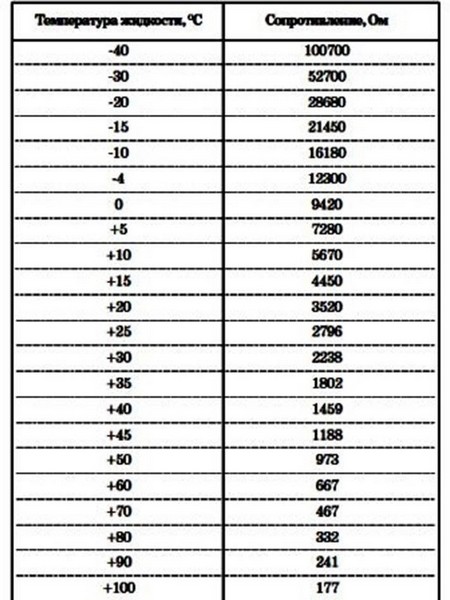

Сопротивления ДТОЖ.

9:1787


10:2294



https://www.drive2.ru/l/1753123/, https://www.drive2.ru/l/1880383/

10:69
