В начале, когда я только купил Ниву и посмотрел конструкцию промвала между КПП и раздаткой, я был очень удивлен конструкции. Особенно тому моменту что раздатку относительно КПП нужно соосно выставлять с помощью регулировочных пластин и… в общем это нереально! Так и не поняв, почему конструктора сделали такой промвал

0:594

Промвал между КПП и раздаткой в НИВА-ВАЗ-2121-21213-21214-2131

1:1101

промвал 21213

1:1125

а не как у того же ГАЗ-69 и тп по типу крестовина-крестовина и подвижное шлицевое соединение

1:1294

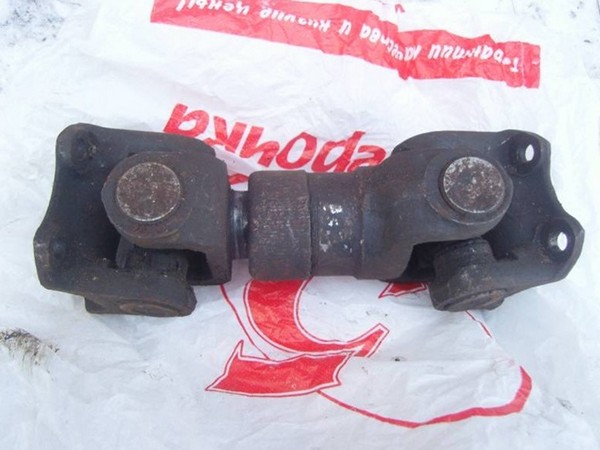

2:1799

промвал ГАЗ-69

2:1827

И так родилась идея промвала типа ШРУС-ШРУС.

2:1911


3:2416



Но всё бы так и осталось в голове, потому что в Саратове я не нашел человека, который смог бы нарезать шлицы, изготовил пару валиков на пробу, один поставив себе, а второй я у него купил.

3:337

4:844

И пролежал этот валик у меня без дела с мая по август. Решил объединить замену раздатки с установкой промвала.

4:1048

5:1555

Отдал токарю на работе на проточку под сальник КПП фланец моста/раздатки. И изготовление шайбы. Хорошей стали не было, был только гвозделин, поэтому шайбу мне сделали из вертолета КПП. Толщина шайбы 5 мм.

5:1928

6:2435



7:506

Вначале собрал один конец валика. Напрессовал ШРУС со стороны стопорного кольца, заложил смазку, забил пластиковую заглушку и надел пыльник. И рассчитал с какой стороны у меня будет движущаяся часть. У меня движущаяся часть получилась со стороны КПП, там расстояние от ШРУСа до гайки больше.

7:1042

8:1549

''ДО''

8:1561

Снял раздатку, снял вертолет с КПП. На КПП замерил насколько накручивается гайка, обрезал гайку, так как ее конец никакой роли не играет, а ход валика ограничивает

8:1861

9:2368



10:506

11:1013

Установил переточенный фланец с шайбой и на резьбовой фиксатор закрутил гайку. Отрезал болгаркой заподлицо с гайкой конец вала КПП. Всё, теперь возврата нет, промвал уже не поставишь!

11:1352

12:1859

ОБРАТНОЙ ДОРОГИ НЕТ!

12:1900

Затем поставил РК на тоже место по следу от подушек и замерил расстояние между фланцами.
Обрезал лишний конец валика и поставил валик без второго ШРУСа, чтобы убедиться, что расстояния достаточно. Так снимал ставил валик 3 раза. Чуть подрезал и снова ставил. Когда расстояние стало идеальным надел пыльник и второй ШРУС и заложил смазку. Пластиковая заглушка ШРУСа здесь не нужна.

12:2598



13:506

Открутил раздатку, вывесил ее на подставке и отодвинул назад, чтобы валик свободно пролез. Соединение фланца КПП с ШРУСом посадил на герметик. Поднял раздатку и прикрутил ее опоры к кузову.

13:855

14:1362

ПОСЛЕ

14:1376

15:1883

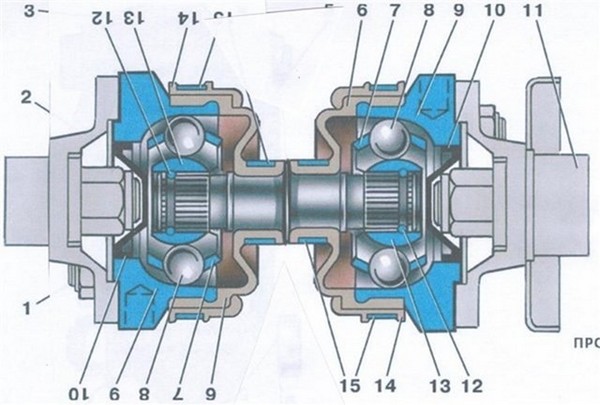

Промвал ШРУС-ШРУС

15:1919

16:2426



Менять с одной стороны у ШРУСа шпильки на болты для облегчения установки не стал, решил, что со шпильками и само контрящимися гайками будет надежнее.
Прикрутил карданы… всё можно ехать!

16:343

Промвал прошел испытания 1300 км, местами в жестких нагруженных условиях таская спиленное дерево. Всё отлично, но есть ряд минусов:.
— Первое, раньше от сильной раскачки РК держал промвал, теперь промвал дал полную свободу РК и она свободно болтается на двух подушках. Обязательно надо ставить третью опору!
— Второе, сразу после установки при динамичном разгоне или большой нагрузке шла сильная вибрация. Постепенно вибрация ушла. Во всём были виноваты новые ШРУСы которые очень туго работали на поворот.

16:1272

Плюсы:
— Не требуется выставлять РК.
— Можно завалить РК назад, тем самым разгрузив крестовину заднего кардана, собственно так я и сделал.
— На скорости 90 больше нет вибрации, да и на любой другой больше ее нет.
— Еще авто стало лучше «чувствоваться», чувствуется что в трансмиссии есть жесткая связь с двигателем. Дня три не мог привыкнуть, глох на светофорах и тяжко было по началу трогаться в горку.

16:2012



Вовремя я полез менять всё это.
А вот что произошло с родным промвалом

16:131

17:638

Родной промвал

17:669

18:1176

19:1683

20:2190



Еще немного и муфту бы полностью разорвало, и тогда я бы просто встал посреди дороги.
