Разборка панели приборов с низкой торпедой ВАЗ 2108

Задача: разобрать приборную панель ВАЗ 2108

 разобрать приборную панель ВАЗ 2108

1:582

Отсоедините провод от клеммы “–” аккумуляторной батареи. Установите колеса в положение прямолинейного движения. Отсоедините тягу от рычага привода воздушной заслонки карбюратора и трос привода спидометра от коробки передач.

1:1005

Порядок выполнения разбора панели приборов с низкой торпедой ВАЗ 2108

1:1146

 разобрать приборную панель ВАЗ 2108

2:1657

1. Снимите три ручки управления отопителем.

2:1739

 разобрать приборную панель ВАЗ 2108

3:2244



2. Снимите ручку переключателя вентилятора отопителя, потянув ее на себя.

3:136

 разобрать приборную панель ВАЗ 2108

4:641

3. Отверните по два винта крепления накладки консоли панели приборов с обеих сторон консоли.

4:813

clip_image004

5:1318

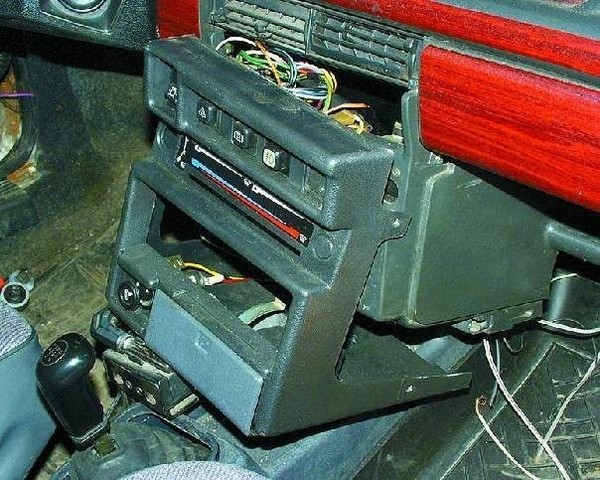

4. Сдвиньте накладку на себя.

5:1373

clip_image005

6:1878

5. Отсоедините колодку с проводами от выключателя задних противотуманных фонарей.

6:2032



 разобрать приборную панель ВАЗ 2108

7:504

6. Отсоедините две колодки с проводами и один провод от выключателя обогрева заднего стекла.

7:676

clip_image007

8:1181

7. Отсоедините колодку с проводами от выключателя аварийной сигнализации.

8:1320

clip_image008

9:1825

8. Снимите колодку с проводами с переключателя наружного освещения.

9:1952

clip_image009

10:2457



9. Отсоедините колодку с проводами подсветки прикуривателя.

10:112

clip_image010

11:617

10. Отсоедините колодку с проводами прикуривателя и снимите накладку консоли.

11:762

clip_image011

12:1267

11. Отверните четыре винта крепления панели управления отопителем.

12:1392

clip_image012

13:1897

12. Отверните два винта крепления козырька комбинации приборов.

13:2016



 разобрать приборную панель ВАЗ 2108

14:504

13. Снимите козырек комбинации приборов.

14:580

clip_image014

15:1085

14. Сожмите пружинные зажимы…

15:1142

clip_image015

16:1647

15. …и выньте корпус комбинации приборов из панели.

16:1743

clip_image016

17:2248



16. Отверните гайку крепления и отсоедините трос от спидометра.

17:117

clip_image017

18:622

17. Отсоедините белую колодку с проводами от комбинации приборов.

18:744

clip_image018

19:1249

18. Снимите шланг с штуцера эконометра.

19:1322

clip_image019

20:1827

19. Выньте шплинт.

20:1861

 разобрать приборную панель ВАЗ 2108

21:2366



20. Отсоедините от спидометра трос сброса показаний счетчика суточного пробега.

21:148

clip_image021

22:653

21. Отсоедините красную колодку от комбинации приборов.

22:757

clip_image022

23:1262

22. Снимите ручки гидрокорректора света фар и выключателя освещения комбинации приборов, вытянув их на себя.

23:1463

clip_image023

24:1968

23. Отверните гайку крепления выключателя освещения комбинации приборов.

24:2105



clip_image024

25:504

24. Отверните гайку крепления гнезда гидрокорректора света фар.

25:623

25. Снимите рулевое колесо и подрулевые переключатели

25:724

clip_image025

26:1229

26. Установите ключ в замке зажигания в положение “0”, чтобы выключить противоугонное устройство, и отсоедините колодку с проводами замка зажигания.

26:1505

 разобрать приборную панель ВАЗ 2108

27:2010



27. Отверните два болта и две гайки крепления трубы рулевой колонки (см. примечание).

27:154

Примечание

27:178

Чтобы нельзя было снять замок, тем самым отключив противоугонное устройство, головки болтов крепления замка при определенном усилии затяжки срезаются. Если на вашем автомобиле головки болтов не срезаны, отверните два болта и снимите замок зажигания, не снимая трубу рулевой колонки.

27:702

clip_image027

28:1207

28. Снимите трубу рулевой колонки вместе с замком зажигания.

28:1319

clip_image028

29:1824

29. Вытяните на себя ручку воздушной заслонки карбюратора (подсос) так, чтобы появилась тяга, и снимите ручку с тяги.

29:2037



clip_image029

30:504

30. Отверните два винта крепления направляющей тяги воздушной заслонки к панели приборов.

30:671

clip_image025[1]

31:1176

clip_image026[1]

32:1681

 разобрать приборную панель ВАЗ 2108

33:2186



clip_image028[1]

34:504

clip_image029[1]

35:1009

clip_image030

36:1514

clip_image031

37:2019



clip_image032

38:504

 разобрать приборную панель ВАЗ 2108

39:1009

clip_image034

40:1514

clip_image035

41:2019



clip_image030[1]

42:504

31. Отверните винт бокового крепления панели приборов с левой стороны.

42:635

clip_image031[1]

43:1140

32. Отверните винт нижнего крепления панели приборов с левой стороны.

43:1269

панель приборов ВАЗ 2108

44:1774

33. Отверните винт бокового крепления панели приборов с правой стороны.

44:1907

clip_image033[1]

45:2412



34. Отверните винт нижнего крепления панели приборов с правой стороны.

45:130

панель приборов ВАЗ 2108

46:635

35. Отверните винт крепления панели приборов в вещевом ящике.

46:749

 разобрать приборную панель ВАЗ 2108

47:1254

36. Отверните по одному винту крепления консоли панели приборов с обеих сторон и снимите панель приборов.

47:1449

Устанавливать панель в обратном порядке.
После установки проверьте работу выключателей и приборов, чтобы убедиться в правильности их подсоединения.

47:1728

Результат: приборная панель ВАЗ 2108 разобрана
