Разборка, сборка и чистка вентилятора отопителя Suzuki Grand Vitara

Содержание статьи:

0:37
  1. Разборка вентилятора отопителя в Suzuki Grand Vitara
  2. Сборка вентилятора отопителя Suzuki Grand Vitara 2
  3. Смазка и чистка вентилятора отопителя Suzuki Grand Vitara New

1. Разборка вентилятора отопителя в Suzuki Grand Vitara

В этой записи расскажу, как разобрать вентилятор отопителя Suzuki Grand Vitara для ремонта, чистки и смазки. Я снимал вентилятор для ревизии его состояния, т.к. пробег автомобиля составил уже 120 ткм, к тому же было подозрение, что в мотор попала вода.

0:842

Конструкция вентилятора простая, разбирается он несложно. Забегая вперед скажу, что за 120 ткм износ щеточного узла и коллектора электродвигателя хотя и приличный, но не критический, детали еще послужат. Посторонних шумов электродвигатель при работе не издавал. Воды внутри тоже не оказалось. Тем не менее, на деталях электродвигателя было много грязи и продуктов износа, поэтому чистка и смазка были совсем не лишними.

0:1611

Ниже привожу для иллюстрации фото процесса разборки. Про обратную сборку напишу в следующей записи.

0:1798

 Разборка вентилятора отопителя в Suzuki Grand Vitara

1:2303

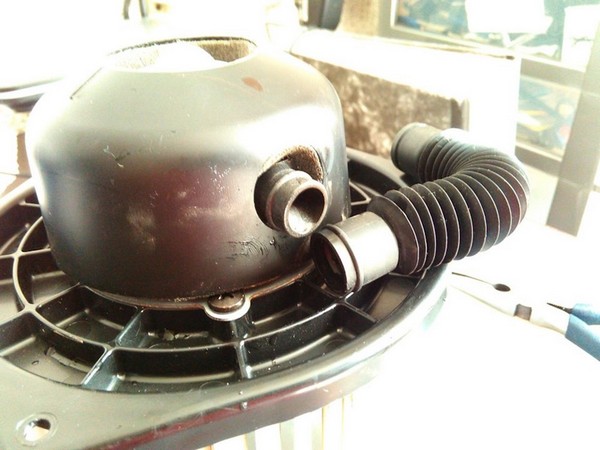

1. Снимаем гибкий воздушный шланг (просто сдергиваем с патрубка).

1:120


2:625

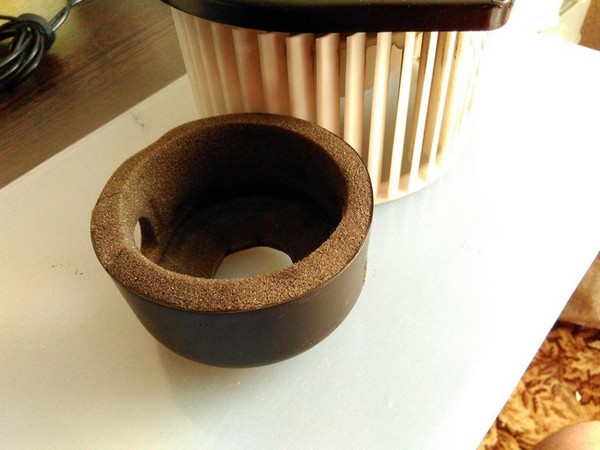

2. Снимаем пластиковый колпачок с поролоновой шумоизоляцией.

2:740


3:1245

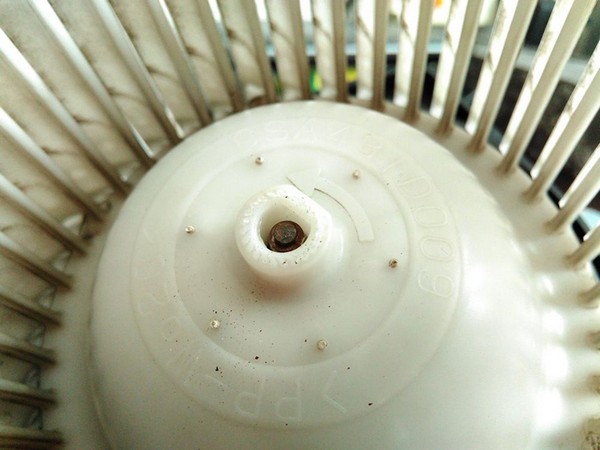

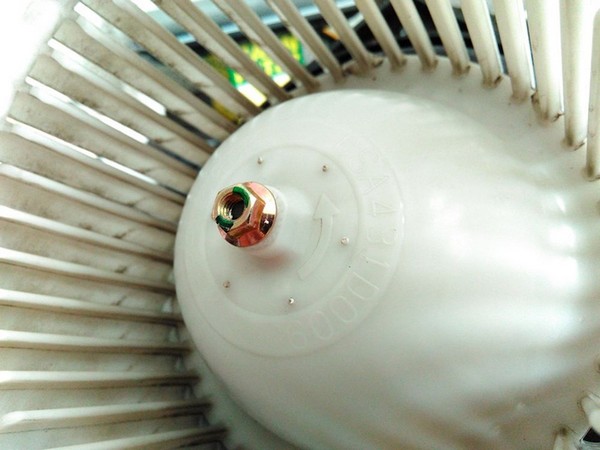

3. Ключом на 8 мм откручиваем гайку крепления крыльчатки.

3:1351


4:1856

4. Ударяя молотком по торцу вала, выбиваем вал из крыльчатки. Чтобы не замять торец, удары наносим через накрученную на пару витков гайку.

4:2109




5:504

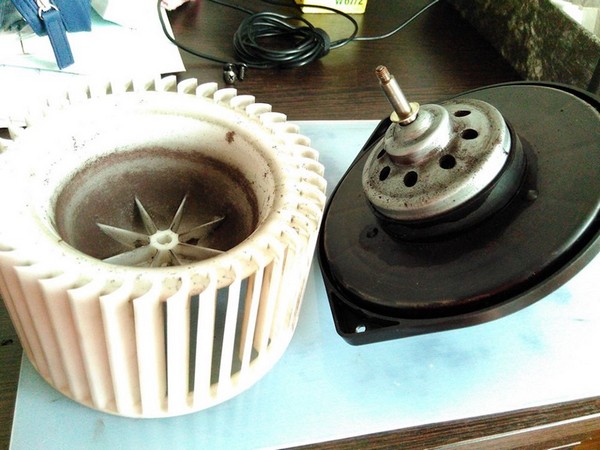

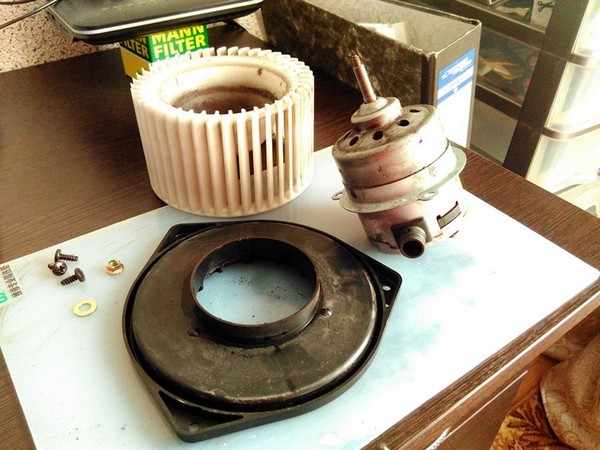

5. Снимаем крыльчатку.

5:547


6:1052

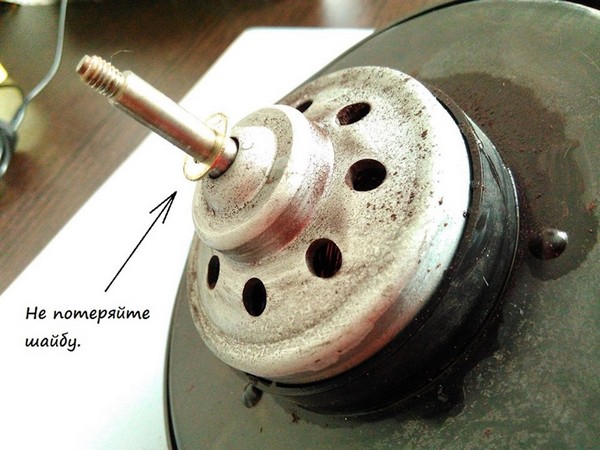

6. Под крыльчаткой на вал установлена шайба, не потеряйте ее.

6:1165


7:1670

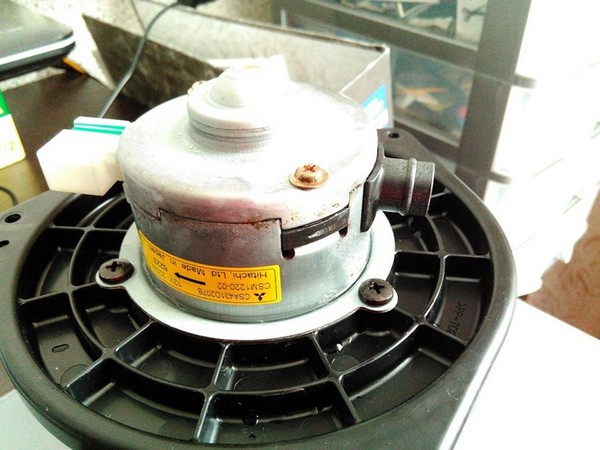

7. Выкручиваем три самореза крепления пластикового кронштейна.

7:1789


8:2294



8. Разъединяем кронштейн и электродвигатель.

8:84


9:589

9. Выкручиваем два винта крепления крышки электродвигателя.

9:702


10:1207

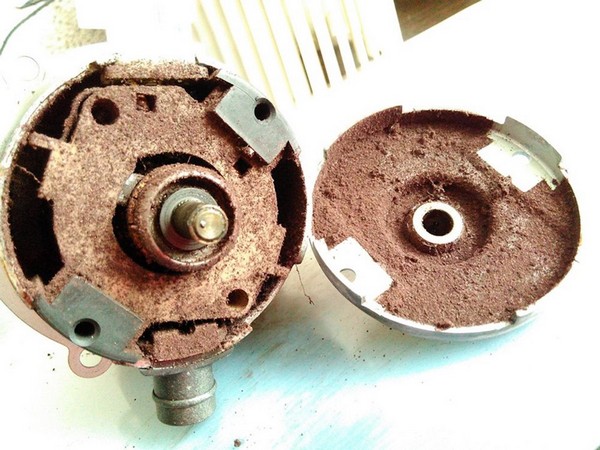

10. Снимаем крышку. За 120 ткм накопилось много грязи и продуктов износа.

10:1338


11:1843

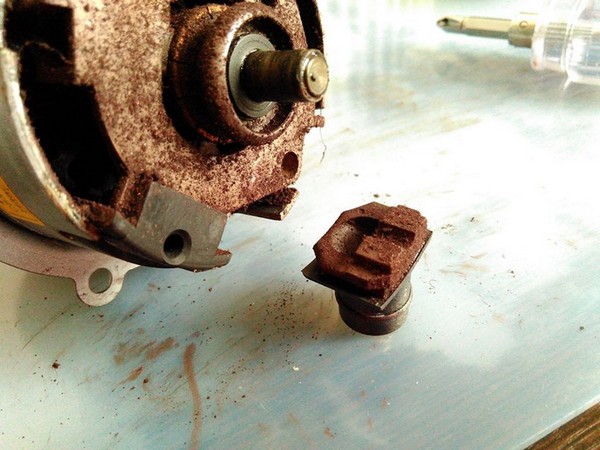

11. Снимаем воздушный патрубок.

11:1902


12:2407

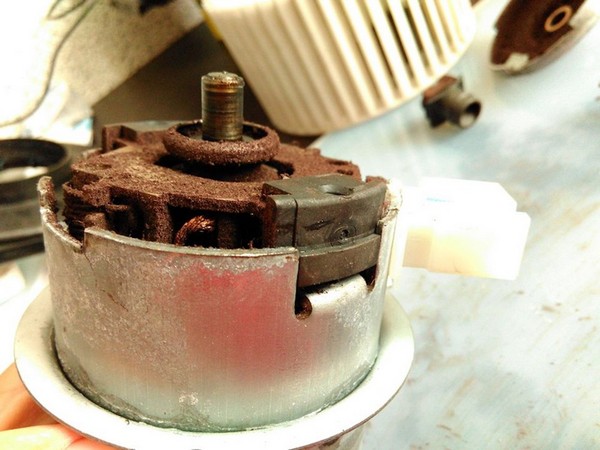

12. Аккуратно, чтобы не повредить щетки, извлекаем щеточный узел в сборе.

12:133


13:638

13. Щеточный узел снят.

13:681


14:1186

14. Щеточный узел с обратной стороны.

14:1255


15:1760

15. Вынимаем ротор из корпуса электродвигателя.

15:1849


16:2354



16. Износ коллектора при пробеге 120 ткм. Решил в этот раз не протачивать.

16:131


17:636

17. В корпусе электродвигателя тоже много грязи.

17:726


18:1231

18. К подшипнику могут прилипнуть регулировочные шайбы, не потеряйте их.

18:1365


19:1870

19. Регулировочные шайбы установлены на вал с двух сторон. Под ними также установлены резиновые демпфирующие шайбы.

19:2084




20:504

20. Мотор вентилятора разобран для ревизии, чистки и смазки (на фото детали уже чистые).

20:664

2. Сборка вентилятора отопителя Suzuki Grand Vitara 2

Сборка производится в обратной последовательности. Все детали были очищены средством Abro для чистки карбюратора, подшипники скольжения и вал якоря были смазаны универсальной консистентной смазкой Liqui Moly для подшипников и крестовин.

20:1180

Также на фотографиях в конце записи справочно приведены размеры графитовых щеток, если кому-то потребуется подобрать новые.

20:1412

Сборка вентилятора отопителя Suzuki Grand Vitara 2

21:1917

1. Очищаем все детали электродвигателя от грязи.

21:2008




22:504

2. Для очистки от масла и угольной пыли хорошо подходит очиститель карбюратора.

22:652


23:1157

3. Пластиковые детали моем обычным бытовым моющим средством.

23:1271


24:1776

4. Устанавливаем щеточный узел на ротор.

24:1852


25:2357



5. Смазываем вал ротора и подшипники качения в корпусе и крышке небольшим количеством консистентной смазки.

25:200


26:705

6. Устанавливаем ротор в корпус электродвигателя. Не забудьте установить на вал регулировочные шайбы.

26:895


27:1400

7. Устанавливаем воздушный патрубок в корпус электродвигателя.

27:1519


28:2024



8. Устанавливаем крышку.

28:46


29:551

9. Винты крепления крышки лучше посадить на фиксатор резьбы.

29:664


30:1169

10. Затягиваем винты крепления крышки.

30:1241


31:1746

11. Прикручиваем на три самореза пластиковый кронштейн. Чтобы правильно сориентировать кронштейн, при сборке отверстие-ключ должно находиться со стороны электрического разъема.

31:2076




32:504

12. Устанавливаем на вал упорную шайбу.

32:577


33:1082

13. Устанавливаем крыльчатку и затягиваем гайку. На резьбу также лучше нанести фиксатор резьбы.

33:1259


34:1764

14. Одеваем на электродвигатель шумоизоляционный колпачок, затем на воздушный патрубок одеваем гофрированный шланг. Мотор собран.

34:2006




35:504

15. Диаметр коллектора ротора.

35:561


36:1066

16. Износ щеток не критический, в сравнении с диаметром коллектора.

36:1190


37:1695

17. Ширина щеток.

37:1727


38:2232



18. Высота щеток.

38:31


39:536

19. Максимальная длина щеток.

39:591

3. Смазка и чистка вентилятора отопителя Suzuki Grand Vitara New

1. Снимаем бардачок, и крышку, которая под ногами пассажира, под бардачком.

39:832

Смазка и чистка вентилятора отопителя Suzuki Grand Vitara New
2. Снимаем разъем с двигателя вентилятора

40:1414

3. Снимаем гофрированную трубку с печки

40:1489

4. Отвинчиваем 3 белых самореза по углам черного фланца

40:1592

5. Вынимаем вентилятор с крыльчаткой вниз

40:1671

6. Стягиваем гофрированный шланг снимаем заднюю пластиковую крышку двигателя
7. Отвинчиваем гайку в центре и ОЧЕНЬ АККУРАТНО снимаем крыльчатку

40:1940


41:2445



8. Откручиваем в двигателе 2 винта и полностью разбираем двигатель (постарайтесь чтобы при разборке двигателя ничего не разлетелось)

41:245


42:750

9. Чистим и моем все кисточкой и смазываем втулку и подшипник

42:864


43:1369

http://autopeople.ru/forum/suzuki/grand_vitara/exploitation/65930.html, https://www.drive2.ru/l/10425512/, https://www.drive2.ru/l/10424667/

43:1513
