Распредвал ВАЗ 2113, 2114, 2115



0:7

Содержание статьи:

0:47
  1. Распредвалы ОКБ Двигатель RS45/500 ВАЗ 2114

    0:128
  2. Распредвал Нуждин 10.63 для ВАЗ 2114

    0:198
  3. Правильная настройка распредвала нуждин 10.93 в перекрытие

    0:315
  4. Замена датчика распредвала\фаз ВАЗ 2115

    0:396
  5. Прошивка под распредвал Нуждин 10.93 ВАЗ 2113

    0:483
  6. Устранение осевого люфта распредвала ВАЗ 2115

    0:576

1. Распредвалы ОКБ Двигатель RS45/500 ВАЗ 2114

Начну с того, что я заказал себе валы. Очень долго изучал инфу, наверное, с самой сборки шеснаря, уже тогда были задумки о валах. В общем заказал следующее:
— Распредвал ВАЗ 2112-1006014-RS45 (выпуск)
— Распредвал ВАЗ 2112-1006015-RS500 (впуск)
— RS-гидротолкатель ВАЗ 2112 (INA, Германия, 16шт.)
— Доработанные тарелки пружины клапана ВАЗ 2112 (16 шт.)

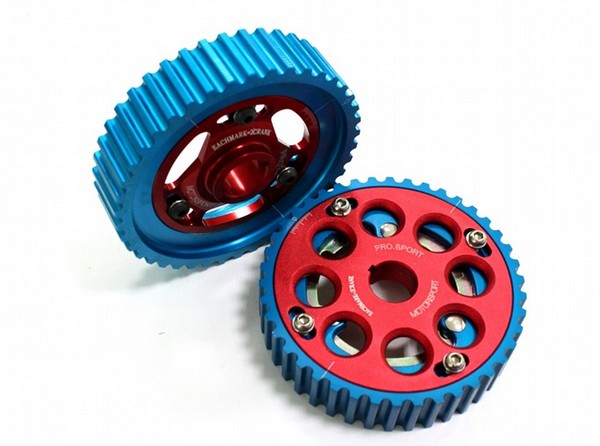

— Шкив регулируемый ВАЗ 2112 (без шторки/со шторкой) (2 шт.)

0:1357

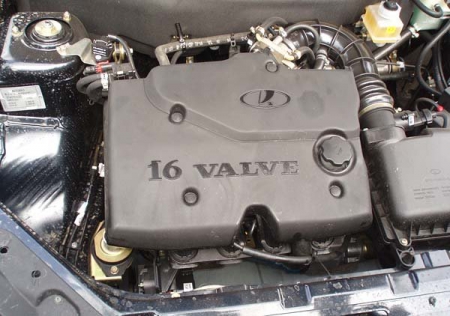

Распредвалы ОКБ Двигатель RS45/500 ВАЗ 2114

1:1864

Распредвалы RS45/500,RS-гидротолкатель ВАЗ 2112 (INA, Германия), Доработанные тарелки пружины клапана ВАЗ 2112, Шкивы регулируемые ВАЗ 2112

1:2099



2:506

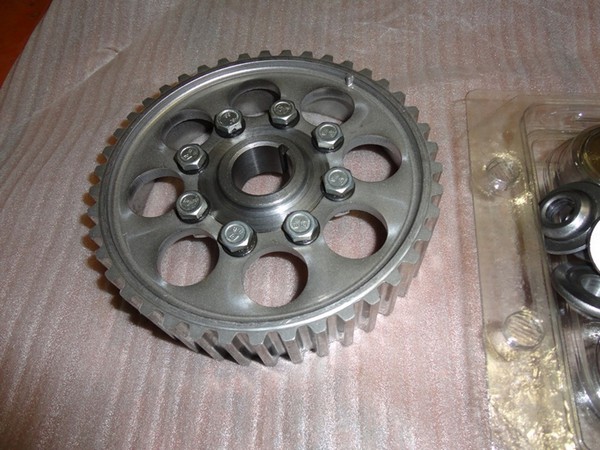

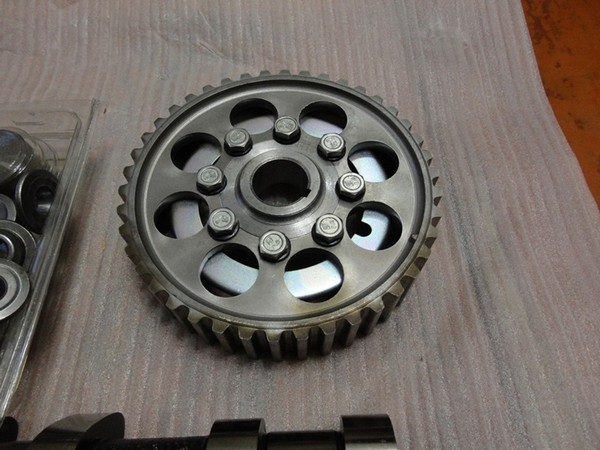

Разрезная шестерня ВАЗ 2112(выпуск)

2:571

3:1078

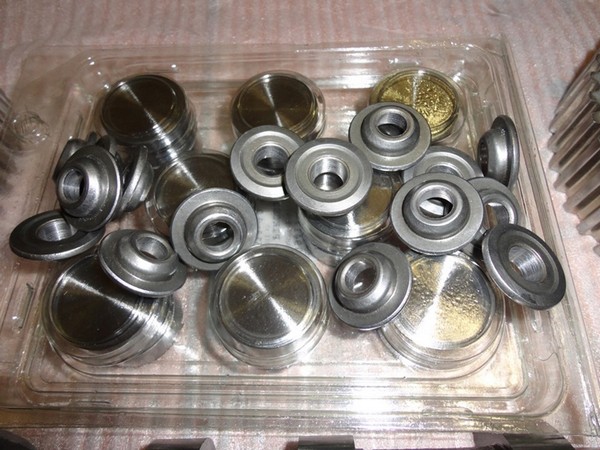

Доработанные тарелки ВАЗ 2112

3:1133

4:1640

Разрезная шестерня ВАЗ 2112(впуск)

4:1703

5:2210

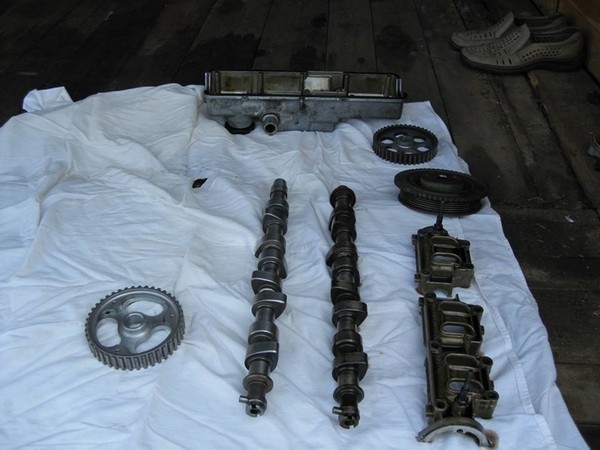

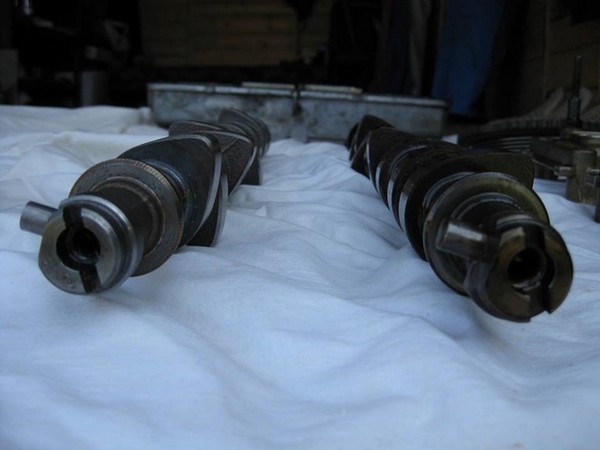

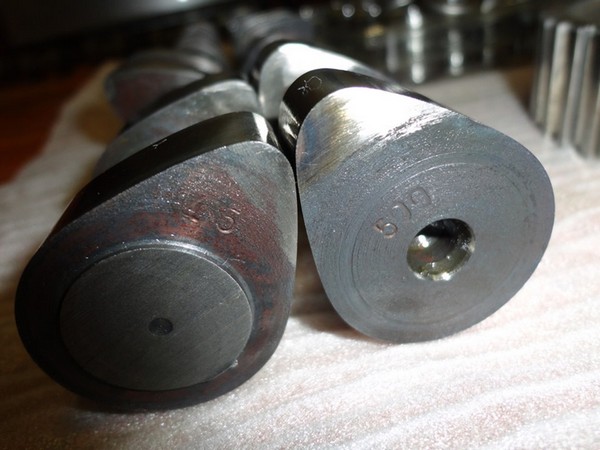

Распредвалы RS45/500

5:34

6:541

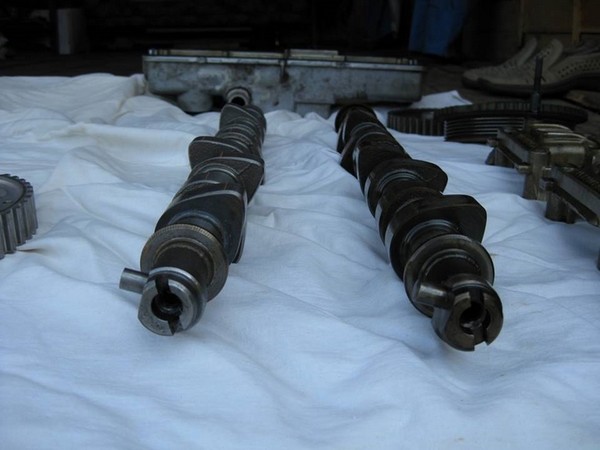

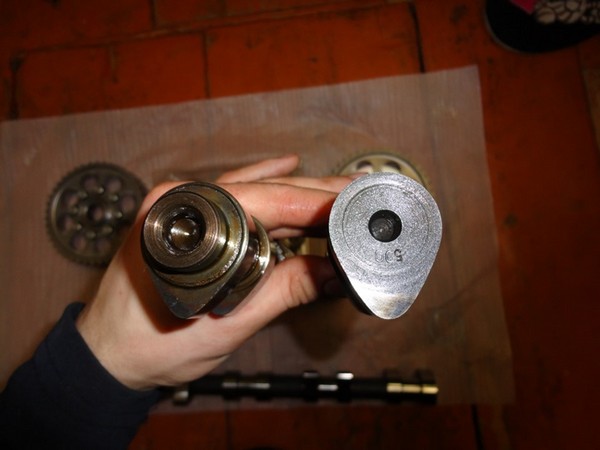

Слева стандарт

6:572

Для чего это все? Хочется. Нравится. Это ж ВАЗ. Руки чешутся, охота поковыряться), да и интересно, как поедет), хотя нет) еще нужно было поменять маслосъемные, сдавалось мне — закрался в них косяк — сизый дым на холостом.

6:971

В общем запчасти были заказаны еще в феврале, но получил я их только 6 марта. За это время было куплено все необходимое для замены валов и масла в двигателе
— герметик белый, красный)
— сальники р/валов
— маслосъемные колпачки
— прокладка на впуск
— пара шпонок р/валов (вдруг, потеряю)
— масло mobil
— масляный фильтр

6:1556

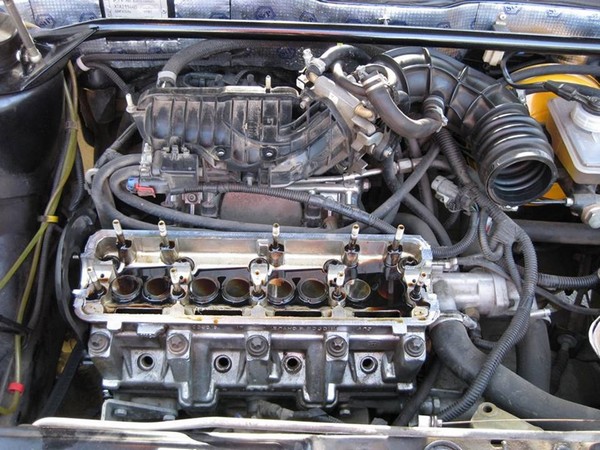

Процесс разборки был не долгим: снял защиту, ресивер (кстати вытащил его в этот раз в сторону аккумулятора), вывернул свечи, снял крышку гбц, крышку постели р/валов, достал сток валы и положил в сторонку)

6:1927

А вот процесс сборки затянулся: довернул коленвал в ВМТ 1гоцилиндра и начал по порядку менять маслосъемные и тарелки. сначала 1-4, затем 2-3. В общем сломали 2 рассухаривателя. Я не знаю че за г продают у нас в магазинах. Вот на 8кл был рассухариватель так рассухариватель. А на 16 реально сопли- гнутся от любого нажатия. В общем замена тарелок и маслосъемных колпачков заняла больше всего времени. В итоге, я и обнаружил причину дымка на холостых, в 3ем цилиндре:

6:2760



7:506

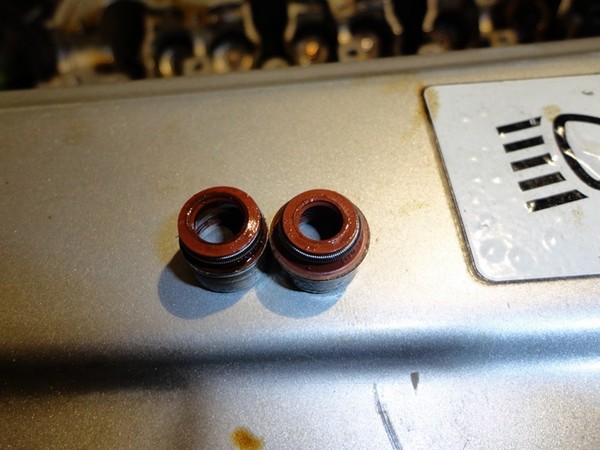

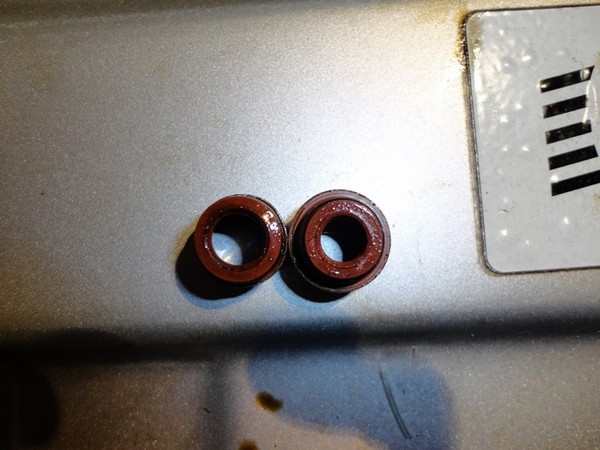

Слева - старый маслосъемный колпачок,, справа - новый.

7:606

8:1113

Слева - старый маслосъемный колпачок, справа - новый.

8:1212

Почему он стал-таки? Не знаю, втулки клапанов не разбиты, вроде. Ну, как минимум, пальцами не ощущается биение.

8:1414

Затем, пришла пора попробовать провернуть валы в голове. Выпуск еще кое-как проворачивался, а вот впуск ни в какую. Решено было рубить мясо. В результате, срубил на выпуске в 3 местах, на впуске в 14 местах. Только после этого они провернулись, ничего не задевая.

8:1888

9:2395

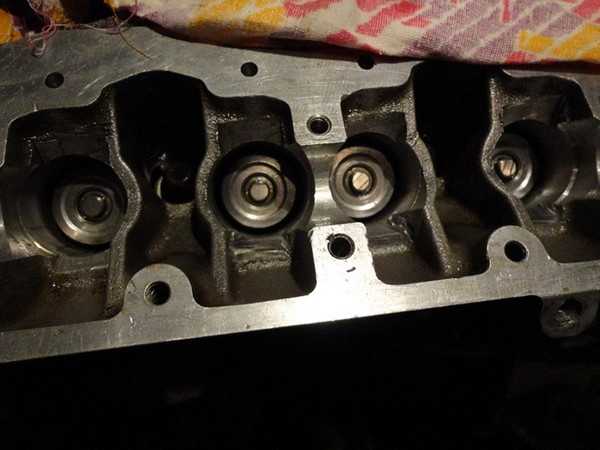

на фото видно сколько срублено под подъем 10,0

9:84

Теперь по поводу гидриков, что мол типа зря взял туда-сюда: я их изначально хотел поменять, так как они мне достались не новыми. после сборки некоторые из них стучали. Так что я встал перед выбором- обычные в магазине не помню какие именно INA я взял INA и избавил себя от прочих сложностей.

9:606

Ну, а затем, - сборка в обратном порядке.

9:681

10:1188

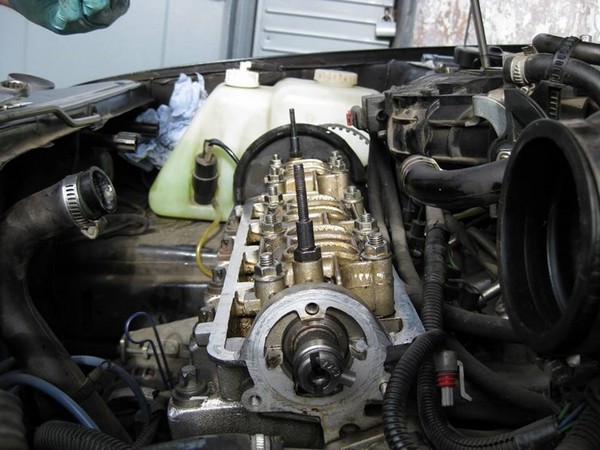

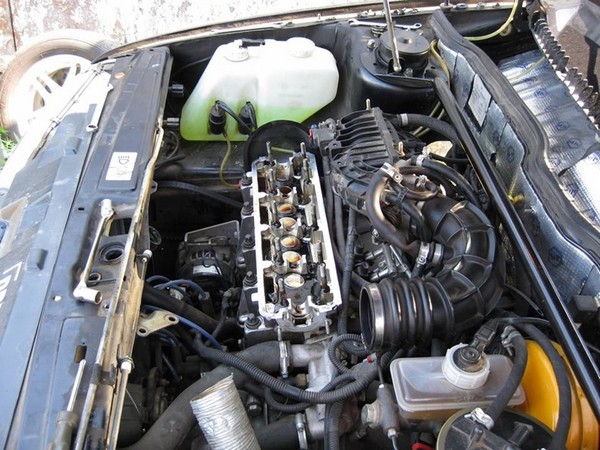

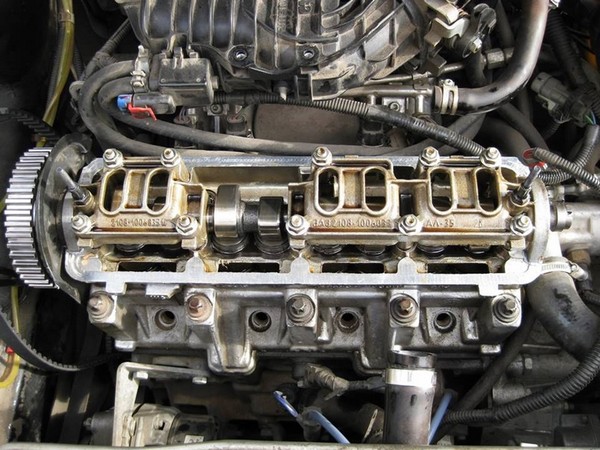

с установленными валами RS45/500

10:1245

В общем все собрали, поменяли масло, фильтр масляный.

10:1345

Процесс запуска: не скажу, что запуск был легким. М73 ни в какую не хотел признавать валы с их подъемом от выхлопа слезились глаза, но мы ее завели.

10:1612

В общем, холостой ход был с диким расколбасом, пропусками воспламенения по всем цилиндрам и отключением форсунок. В следствие чего, машина глохла каждые 5 минут. Поехали прокатиться. особого эффекта и не ощутил, так как снег выпал в тот день. Приехали домой и ХХ пропал совсем. Впоследствии выяснили, что шланг адсорбера спал. Подкрутил его хорошенько. На следующий день поехали и ту,т я почувствовал, что машина поехала.

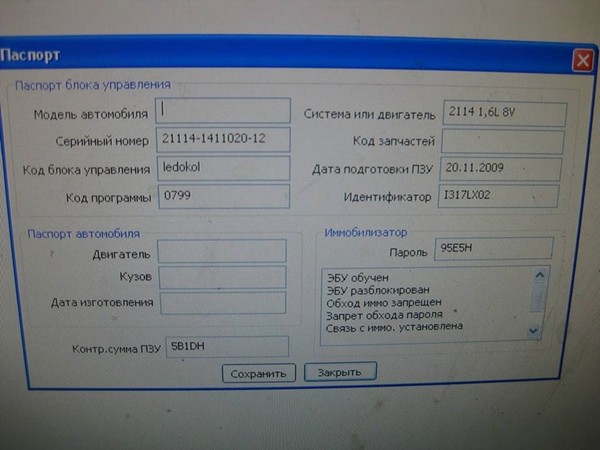

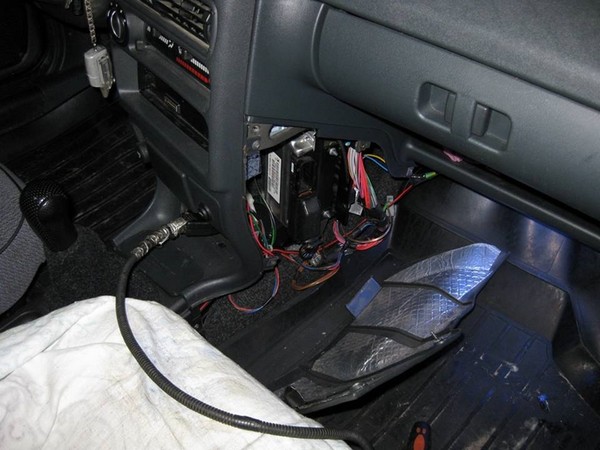

Теперь нужно было думать о том как быть с блоком ЭБУ. Шить свой (а это затратно), или искать январь 7.2 (что тоже затратно). В общем, нужно на настройку.

10:2648



2. Распредвал Нуждин 10.63 для ВАЗ 2114

Почему бы не взбодрить двигатель? Просто сделать Чип-тюнинг или воткнуть большую дроссельную заслонку с нулевиком? Нет… захотелось сделать всё более- менее "по- взрослому"
Решение вопроса довольно очевидное- это замена распредвала. По соотношению трудозатрат/ бюджета/ и полученного результата замена распредвала и есть та самая золотая середина. Самое главное понимать, чего хочется получить в итоге. Потому что, если есть желание что бы мотор работал идеально ровно с холостыми 800 об.мин., работал, условно говоря во всём диапазоне, и кушал при этом совсем мало… то стоит и дальше спокойно кататься на стоке.
После нескольких дней изучения всей возможной информации о распредвалах на мой 8Вэ я выделил для себя несколько распредвалов которые вполне вписывались в моё представление о том что мне нужно. В итоге приехав в магазин судьба решила за меня так как из нескольких распредвалов которые я рассматривал со штифтом под датчик фаз ( то есть инжекторным) оказался только Нуждин 10.63 Вот его я и купил. Ещё читая информацию в Инете встречал негативные отзывы о качестве распредвалов Нуждин, но тем не менее трое моих хороших знакомых катаются на подобных распредвалах уже долгое время и не испытывают проблем. Надеюсь, так будет и со мной. Итак, в итоге было куплено-

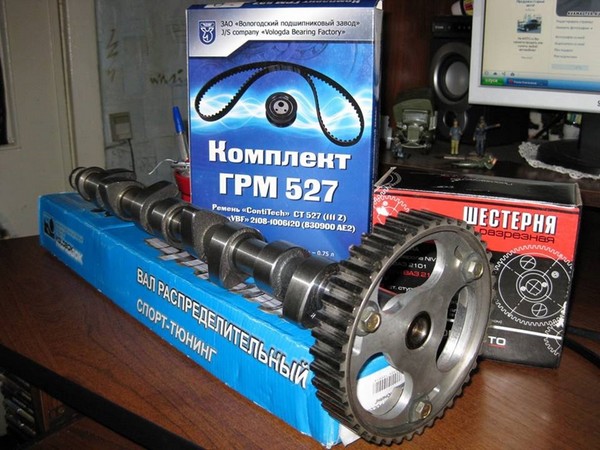

1. Распредвал Нуждин 10.63 Фаза 277
2. Разрезная шестерня Стингер
3. Комплект ГРМ
4. Разные мелочи в виде прокладок, регулировочных шайб.

10:2626

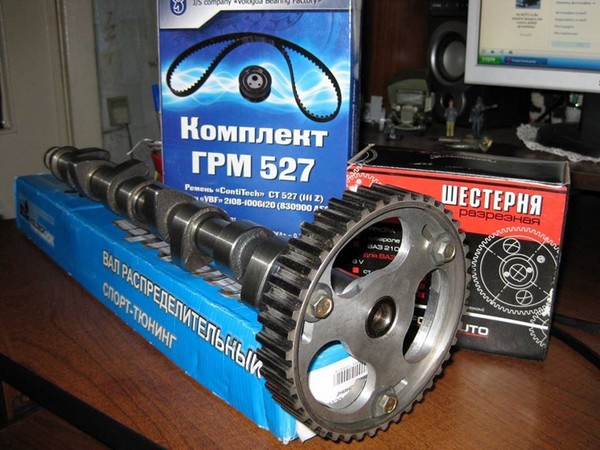

Распредвал Нуждин 10.63 для ВАЗ 2114ь

11:508

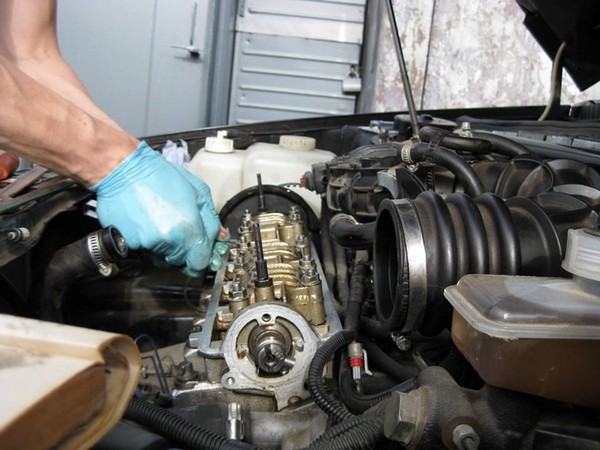

Ставили всё это добро в моём гараже. В общем-то, сам процесс подробно описывать не буду - практически всё как по "мурзилке". Лучше сразу к самому интересному…

11:797

ь

12:1306

ь

13:1815

ь

14:2324



ь

15:508

ь

16:1017

ь

17:1526

ь

18:2035



ь

19:508

Заводим. Завелась со второго раза и работает. При чём более-менее ровно. Но не всё так безоблачно. На холостых машина работает не более нескольких минут и загорается Чек, мотор начинает троить и пытается заглохнуть. Около часа крутим шестерню в разные стороны- это не помогает. Более того прогревшись машина начинает глохнуть, проработав на холостых уже около 15 секунд. Это уже совсем НЕ ГУД.
Дальше следовал звонок знакомому диагносту и поездка к нему. В движении машина вела себя нормально, хотя была заметно туповата. По дороге мы успели ещё разок покрутить шестерню сместив момент пониже.

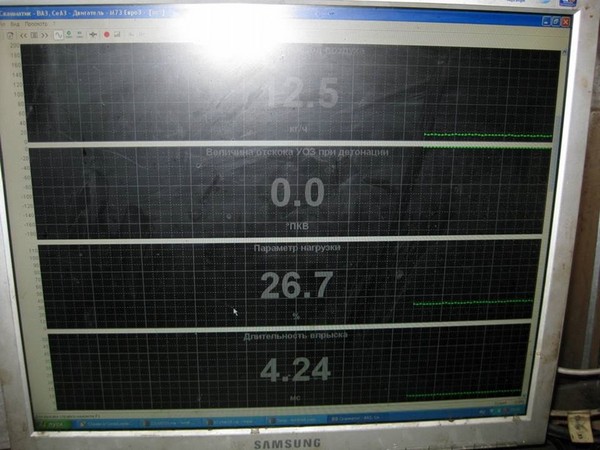

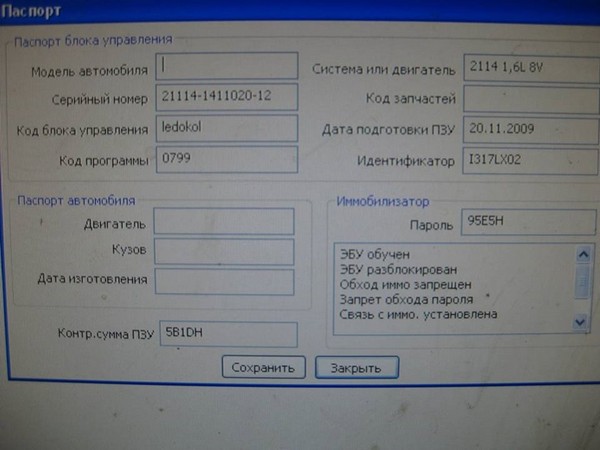

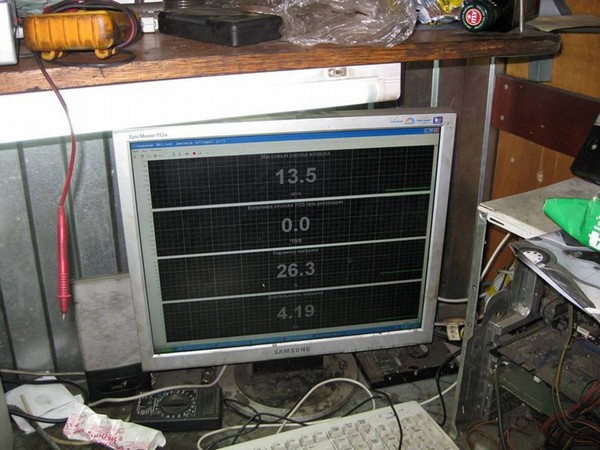

Дальше дело было за нашим диагностом. Компьютер сразу выдал ошибки по экологии и множественные пропуски во всех цилиндрах. Двигатель у меня Евро 3 и видимо с этим распредвалом у него не получалось на холостых выполнять строгие экологические нормы. Попробовали залить новую прошивку Евро 2 под названием Ледокол, внеся в неё какие-то изменения.

19:2220



ь

20:508

ь

21:1017

ь

22:1526

ь

23:2035



ь

24:508

Заводим. Работает. Холостой ход около 900.Немного рваный Тыр-Тыр-Тыр, но при этом не скажешь ещё что работает как трактор, а душу звук уже греет намекая что под капотом что-то более- менее серьёзное. И самое главное не глохнет, Чек не загорается. Дали поработать минут 10-15ть вроде всё нормально. Теперь, всё работает, как надо. Мотор охотно крутиться с самых холостых и до 5-5.5 тыс. И ему нравиться крутиться. Характер очень эластичный, что меня и привлекало при выборе распредвала. Может нет какого-то особо заметного подхвата, но и практически нет и провалов. Порадовало ещё и то что при желании можно ехать как "овощь" и не испытывать практически никакого дискомфорта. В конце нашего катания диагност высказал своё мнение что едет получше чем Вазовские 16Вэ. Я его за язык не тянул, но думаю это где-то близко к истине. Расход топлива по бортовому компьютеру показывает 8.1 литра на сотню… может ещё измениться.
В общем, проделанной работой я доволен. Думаю, теперь стоит немного подтянуть впуск и выпуск. Ну хотя бы дроссель и паук. Всем спасибо за внимание. Надеюсь было интересно.

24:2466



25:506

26:1013

3. Правильная настройка распредвала нуждин 10.93 в перекрытие

Мучился, я мучился с валом и так крутил и сяк крутил. Все не мог понять, как же лучше, в каком положении стабильнее ХХ и едет лучше. Пока не допер как настроить его без микрометра в перекрытие как положено заводом изготовителем. А на самом деле все просто — даже ребенку это под силу (если его возраст конечно от лет так 16))). И так:
1. Первым делом ставим машину на ручник.
2. Подомкрачиваем переднее колесо, я подомкрачиваю правое. (чтобы его можно было крутить)
3. Внимание, для тех, у кого гнет клапана прокручиваем коленвал по ходу движение автомобиля градусов на 90. После завершения настройки распредвала возвращаем коленвал в исходное положение совмещаем метку маховика с прорезью крышки картера сцепление. Для тех, у кого не гнет клапана этого делать не нужно.

26:2517



Далее смотрим метку на маховике (убеждаемся, что риска на маховике расположена напротив прорези крышки картера сцепления)

26:227

Правильная настройка распредвала нуждин 10.93 в перекрытие

27:732

4. Снимаем клапанную крышку.
5. Снимаем натяжной ролик.
6. Выставляем разрезную шестерню в нейтральное положение.

27:941

28:1448

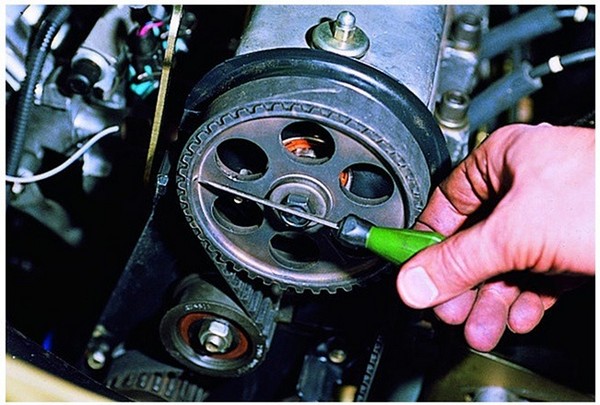

7. Совмещаем метки на зубчатом шкиве распределительного вала с установочным усиком на задней крышке привода ГРМ.

28:1658


29:2163



8. А теперь начинаем настройку. Настройка производится по 4 цилиндру. Смысл такой регулировочные шайбочки впускного и выпускного клапана 4 цилиндра должны быть утоплены на равную величину — это и будет перекрытие. Проверить это удобно, например, линейкой положить ее ровно на шайбочки и убедится, что они утоплены на одинаковую величину. Так же аналогично проверить шайбочки на первом цилиндре — они также должны быть в перекрытии. Далее, запоминаем позицию распредвала, собираем весь газо — распределительный механизм обратно. Скорее всего, понадобится шестерню распустить и немного крутануть, чтобы зубцы ремня ГРМ сели на регулировочную шестерню. После этого, снова выставляем вал в перекрытие и натягиваем натяжным роликом. Все регулировка окончена. Вот так у вас это должно выглядеть:

29:1451

30:1958

После настройки поведение машины меня очень порадовало. Теперь я спокоен и знаю, что с валом настраивать больше ничего не нужно. Можно заняться другими заботами. Например, как убрать ошибки о воспламенении и сделать более стабильным холостой ход. Про это в следующем посте. Надеюсь скоро с этим разберусь.

30:2519



31:506

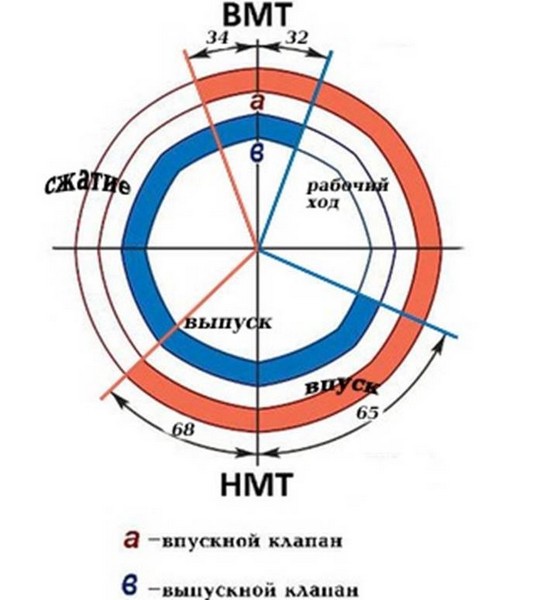

Для тех, кто сомневается в правильности настройки распредвала, смотрите на изображение выше. И так по нему видно, что впускной клапан открывается до ВМТ на 34 градуса, а выпускной закрывается после ВМТ на 32 градуса. Соответственно они практически в перекрытии. Так же как я и настроил распредвал.

31:1047

В довесок ко всему измерял диагностикой наполнение, крутил шестерню в зад, вперед выше чем с этой настройкой не стало.

31:1266

Итак, начнем. Для начала, выставляем вал в перекрытие. Поворачивая распредвал на 0.25 зуба разрезной шестерней относительно коленвала против хода вращения (на запаздывание) увеличиваем угол газодинамического наддува, до заряжая цилиндры на высоких оборотах и получая дополнительную мощность. Ставим метку на разрезной шестерне. Трогаемся на первой, и сразу включаем вторую, давим тапку в пол и разгоняемся до отсечки. Останавливаемся, скидываем лог разгона. Сдвигаем еще на 0.25 зуба, ставим метку, разгоняемся записываем логи. Далеко шестерню крутить не стоит. Далее строим графики Наполнения (GBC) и Массового расхода воздуха (AIR) от оборотов, я делаю в ecuedit.

31:2465



Сравниваем все графики и смотрим где максимальное наполнение выше при открытом дросселе менее чем на 90%.

31:194

Выбираем нужный график и ставим шестерню в положение, при котором снимали логи для этого графика. Настройка закончена. Такая настройка на много точнее, чем выставлять вал по заводским данным и т.п. Здесь мы настраиваем по результатам, а не жопомером который кстати не уловит разницу + — 5 л/с.

31:728

4. Замена датчика распредвала\фаз ВАЗ 2115

Все началось еще летом - начал периодически загораться "Чек" и подумал купить БК, чтобы деньги на диагностику не тратить. После покупки БК я и узнал, что канифолит мозги датчик фаз.

31:1136

Датчик фаз, это такая штуковина, которая при неисправности повышает расход топлива на 10-15% от нормы.

31:1321

Каталожный номер датчика для двигателя 1.5 8v 2111-3706040-00 последние 2 цифры — производитель. Решил, что уже пора поменять бы его, а то горящий "чек" напрягал уже.

31:1606

Собственно, проблем по замене нет ни каких, работа на 5-10 минут максимум. На данный момент расход у меня был 9.6, уже проехал больше 100км и расход остался тем же (расход по городу).

31:1928

Замена датчика:
1. Снять клемму с АКБ
2. Снять контакт с самого датчика
3. Открутить болт от датчика
4. Вытащить датчик

31:2145



Собираем в обратной последовательности

31:76

Замена датчика распредвала\фаз ВАЗ 2115

32:583

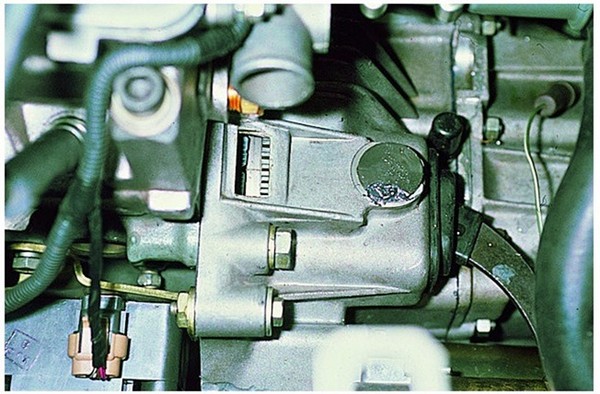

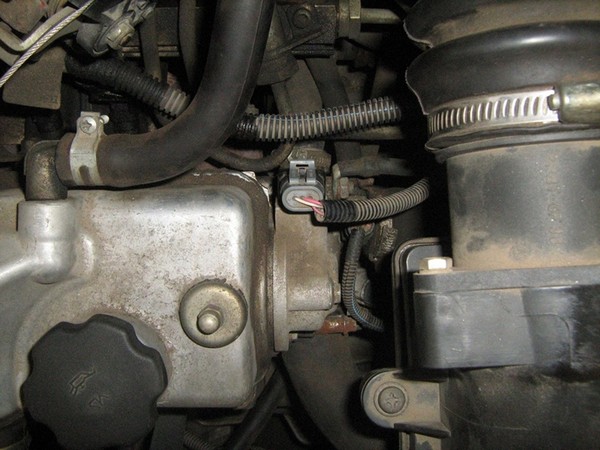

Датчик фаз установлен тут

32:634

33:1141

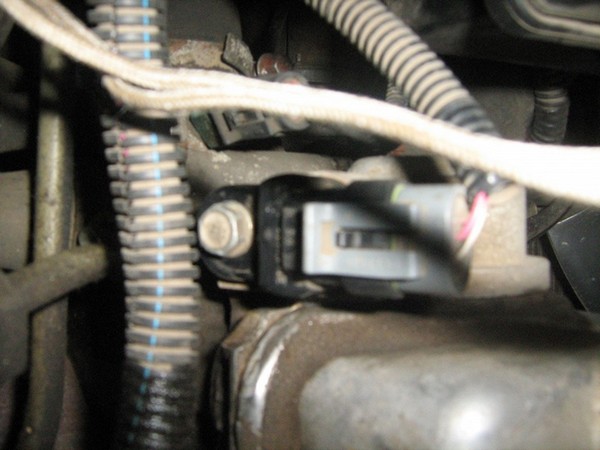

Датчик фаз. вид сзади

33:1183

34:1690

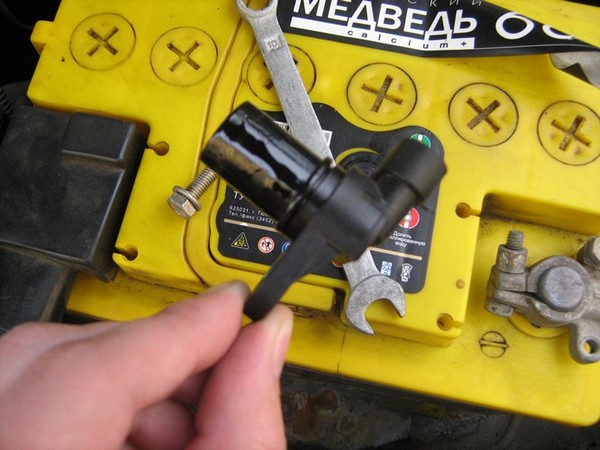

Старый датчик

34:1719

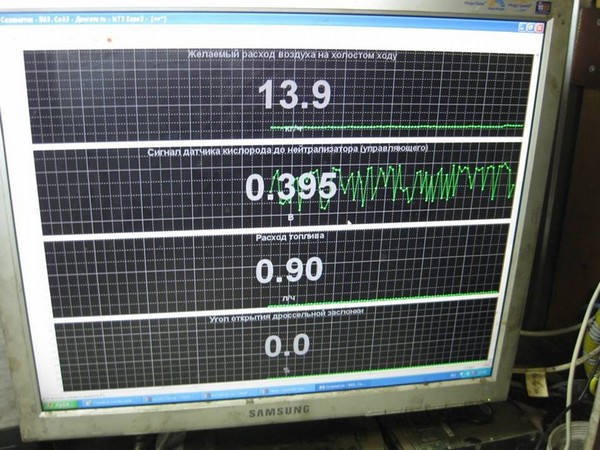

И пару фоток с данными БК

34:1768

35:2275

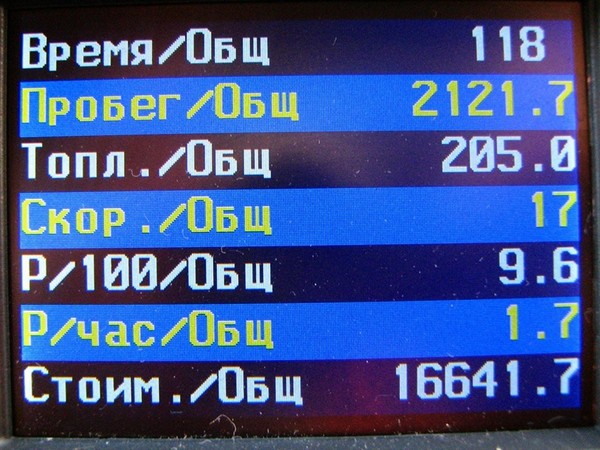

как видно, расход был 9.6

35:45

36:552

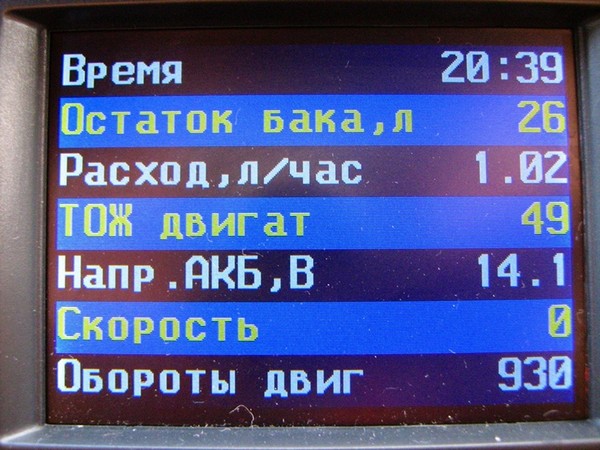

Холостой ход. Расход л/ч = 1,02 в идеале хотелось бы 0,96. Напряжение АКБ 14.1

36:683

37:1190

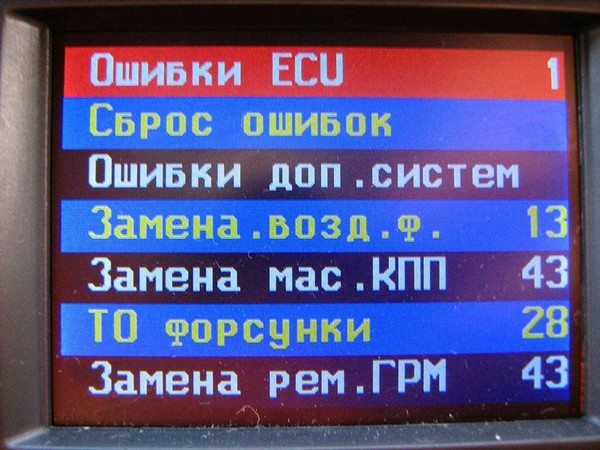

Осталась 1 ошибка

37:1225

38:1732

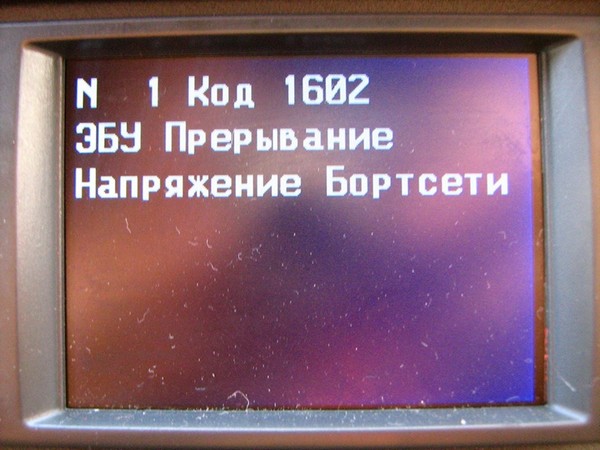

Полазив по просторам интернета я понял что это безобидная ошибка, эта ошибка уже ушла.

38:1893

39:2400

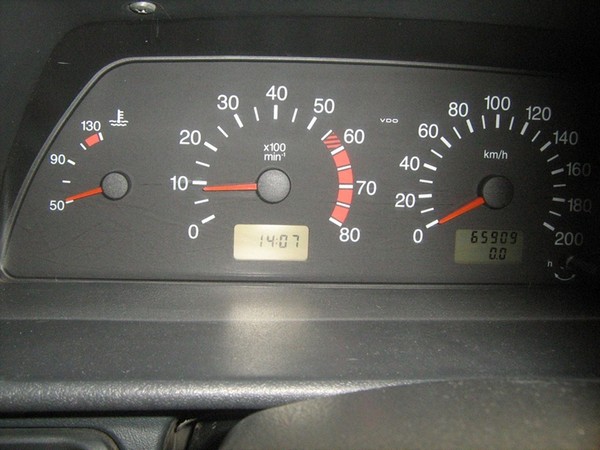

ЧЕК не горит

39:25

5. Прошивка под распредвал Нуждин 10.93 ВАЗ 2113

40:616

Всем моим подписчикам и гостям привет.

40:690

(более подробная инструкция, как чипануть грамотно свой таз: www.drive2.ru/l/4539645/)

40:830

Установил распредвал нуждин 10.93, машина две недели ездила на прошивке под стандартный распредвал. На холостых работала неровно, мотор дёргался, колбасило довольно сильно. Так как в интернете не нашёл прошивку под свою конфигурацию, или предлагали за большие деньги, в автосервисах онлайн откатками прошивок не занимаются в Ижевске, поэтому решил сам заняться чип-тюннингом своей тринахи. На драйве полно инструкций как откатывать свою прошивку, расскажу вкратце.

40:1683

Что мне понадобилось для индивидуальной откатки прошивки:
1) Заказать кабель для диагностики и прошивки с сайта рдлаб: rd-lab.ru/eshop/product_i…p?cPath=32&products_id=44
2) Скачать следующие программы:
2.1) ctp321 — для редактирования прошивки
2.2) FuneTune — для откатки прошивки (www.ecusystems.ru/forum/viewtopic.php?f=2&t=89)
2.3) Enigma — для распаковки сжатых прошивок, вес которых меньше положенных 64кб
2.4) Спортивную прошивку для январь 7.2 тоже взял с замечательного сайта www.ecusystems.ru/forum/viewtopic.php?f=14&t=63
2.5) Карту для открытия прошивки брал тут: ecusystems.ru/sites/defau…iles/files/j7es_v17.3.zip
3) Рабочий датчик кислорода
4) Немножечко терпения и желание сделать самому это непростое дело.

40:2813



В чём суть дела. В прошивке надо настроить 3 важных параметра (таблицы):
1) БЦН (базовое цикловое наполнение)
2) ПЦН (поправку циклового наполнения)
3) УОЗ (угол опережения зажигания)

40:329

С помощью программы FuneTune и кабеля диагностики эти таблицы откатываются очень неплохо. Программа смотрит разницу циклового наполнения и строит свою таблицу. Проще говоря, в прошивке одни данные, в реальности на езде получаются другие. Вот эти "ездовые" данные нам и надо получить, сохранить и затем вставить в прошивку. Чем больше ездим в режиме обучения, чем точнее получается откатка и машина потом начинает вваливать.

40:1099

Я откатал 3 раза только таблицы БЦН, ПЦН. Настроил холостой ход (1100 об/мин), подредактировал режим запуска, выставил лаунч-контроль на 4 тыщи оборотов. Для тех, кто не в курсе, что такое лаунч контроль. Машина стоит на месте, газ в пол, а отсечка срабатывает на 4х тысячах. Как только трогается, отсечка смещается на другую величину). После 2й и 3й откатки машина начала просто вваливать. Разгон пока не мерял, но новая калина-2 8v отстаёт на несколько корпусов. До прошивки она ехала за 11 секунд до ста. Сейчас думаю еще быстрее.

40:2045



Я сам пока не мастер чип-тюннинга, а только начинающий, поэтому не буду копировать чужой текст, а просто поделюсь с вами ценными источниками, как проделать откатку прошивки самостоятельно, имея только кабель для прошивки и стандартный датчик кислорода.

40:465

Источники подробной информации:
1) Видео Павла Ксенона:

40:570

(замечательный человек, рассказывает всё внятно и понятно. Я посмотрел у него 2 видео-ролика и до меня дошло, как шить и как откатывать)
2) www.drive2.ru/l/655749/
3) www.drive2.ru/l/288230376152566550/

40:886

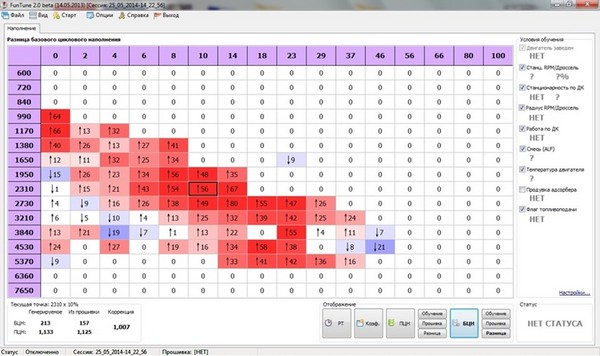

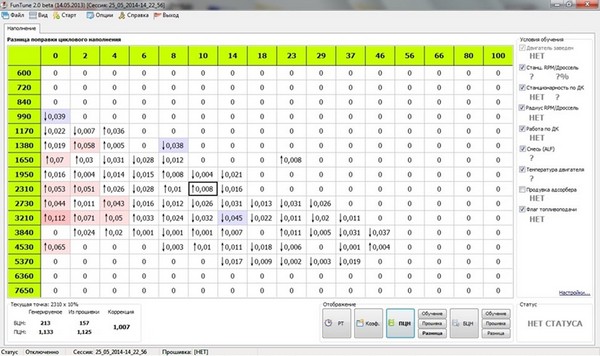

На скришотах программы FunTune показаны разница базового циклового наполнения и разница поправки циклового наполнения после 3й откатки. Теперь, машина едет очень здорово. Осталось мне еще разобраться с УОЗ.

40:1263

Вот и всё. Если кому-то понадобится моя откатанная прошивка, без проблем поделюсь. Моя конфигурация мотора:
-Двигатель 11183 (калино-мотор 8v)
-Мозги Январь 7.2
-Дроссель 54
-Облегчённый маховик 3,6 кг
-Распредвал Нуждин 10.93
-Воздушный фильтр от FordFocus II

40:1713

Всем удачи в откатки своей прошивки, читайте, вникайте, смотрите видосы)
Ссылка на программки, которые я использовал: yadi.sk/d/qz-8Ekl4Rd3Uo

40:1955

41:2462



6. Устранение осевого люфта распредвала ВАЗ 2115

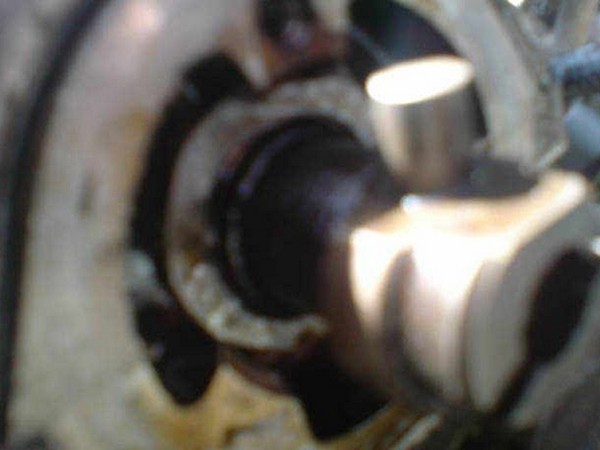

Устранение осевого люфта распредвала ВАЗ 2115

42:594

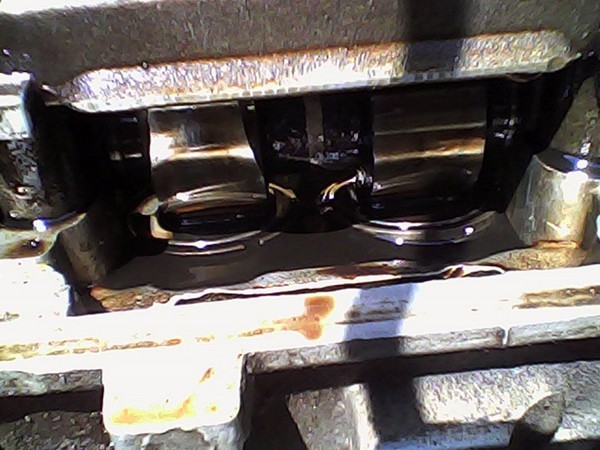

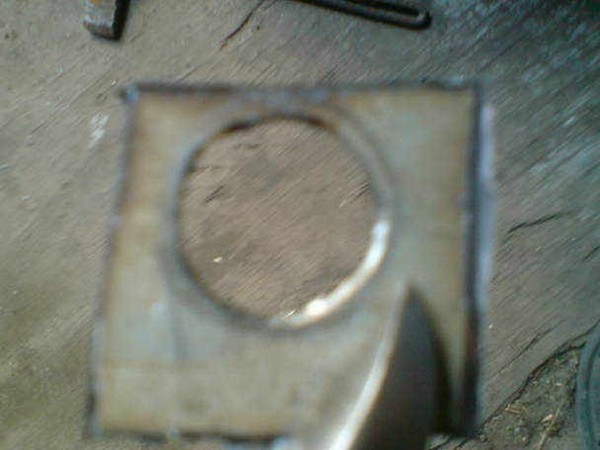

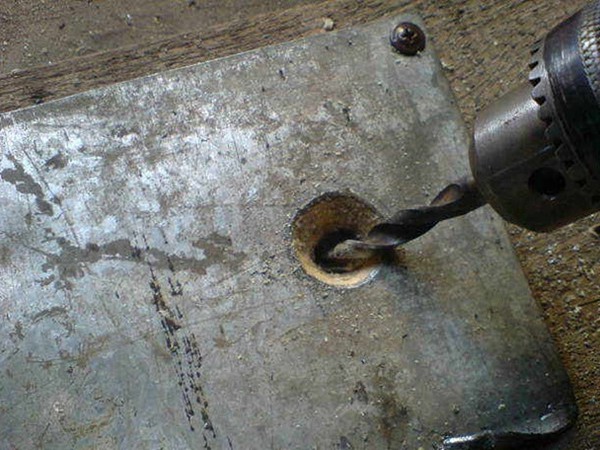

Был у меня такой стук при работе двигателя как будто стучит один клапан, стук был такой силы что его было слышно даже в салоне. Получив множество советов 'как обычно' решил вырезать шайбу и поставить. Вырезал из оцинкованного железа, привернул пластину к доске и с помощью дрели развальцевал нужный в внутренний диаметр. Каких-либо размеров не придерживался. Главное, что свободно садилось на вал, и после установке к боковой крышки его не зажало, как у меня и получилось. Снял крышку, доработал шайбу напильником. После установки двигатель не запускаем. С помощью ключа на 17 проворачиваем за шкив распредвала он должен вращаться, как и до установки шайбы. Если все нормально, - запускаем дрыгало и слушаем стучит или нет. Я ЗАПУСТИЛ ДВИЖОК СЛУШАЮ СТУКА НЕТ, ДВИГАЛО РАБОТАЕТ РОВНО И НА МНОГО ТИШЕ, что и требовалось доказать, не зря три часа делал.

42:2137




43:504


44:1009

https://www.drive2.ru/l/880162/, https://www.drive2.ru/l/288230376152293751/, https://www.drive2.ru/l/1085134/, https://www.drive2.ru/l/2246755/, https://www.drive2.ru/l/177487/, https://www.drive2.ru/l/3811535/, https://www.drive2.ru/l/4062246863888481214/
