Реле и предохранители Toyota Land Cruiser 100 c 08/2002 года

Предохранителей и реле на TLC100 целая куча, раскиданы они по разным местам. Поэтому решил сделать небольшой FAQ по ним. Надеюсь кому может пригодится.

0:268

Реле и предохранители Toyota Land Cruiser 100 c 08/2002 года

1:773

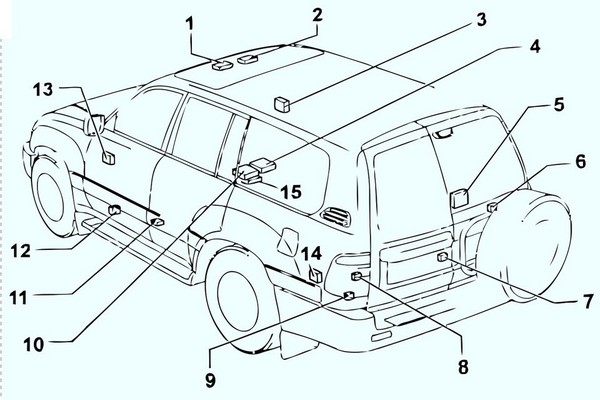

Расположение компонентов электрооборудования: 1- верхний монтажный блок, 2- электронный блок управления приводом люка, 3- электронный блок управления приводом зеркал (модели с правым рулем), 4- усилитель аудиосистемы, 5- усилитель кондиционера, 7- реле заднего стеклоочистителя, 8- реле переключения топливных баков, 9- реле временного переключения баков, 10- электронный блок управления навигационный системы, 11- реле заднего отопителя, 12- управляющий клапан, 13- электронный блок управления приводом зеркал, 14- дополнительный электронный блок управления электрооборудованием кузова (LX470), 15- электронный блок управления монитором заднего вида (LX470)

1:1952


2:2457

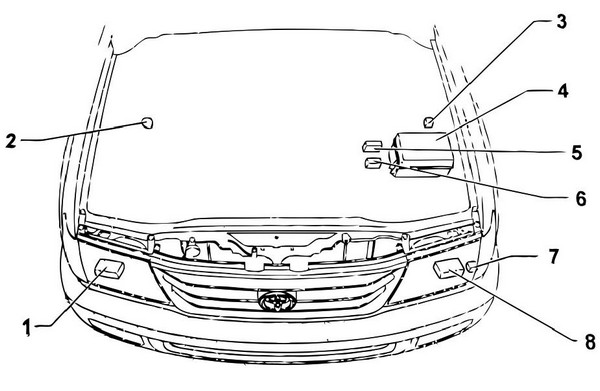

Расположение блоков реле и предохранителей в моторном отсеке: 1- блок управления фарами (правый), 2- реле подогревателя на впуске, 3- реле свечей накаливания (дизельный двигатель), 4- монтажный блок в моторном отсеке, 5- главное реле электропривода лебедки, 6- блок плавких вставок, 7- реле омывателя фар, 8- блок управления фарами (левый)

2:604


3:1109

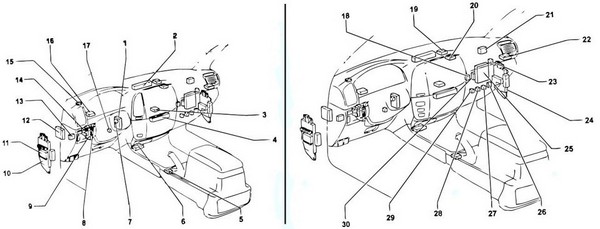

Расположение компонентов электрооборудования (передняя панель): 1- электронный блок управления подвеской (АНС), 2- монтажный блок №4, 3- электронный блок управления дистанционным открытием ворот, 4- блок управления кондиционером, 5- блок управления блокировкой рычага переключения передач, 6- электронный блок управления SRS, 7- усилитель приемника иммобилайзера, 8- реле-прерыватель указателей поворота, 9- электронный блок управления системой ABS, а также системой контроля курсовой устойчивости и системой контроля скорости автомобиля, 10- монтажный блок под панелью приборов (левый), 11- электронный блок управления электрооборудованием кузова, 12- электронный блок управления регулировками положения рулевой колонки, 13- электронный блок управления стеклоочистителями, 14- электронный блок управления системы изменения передаточного отношения рулевого механизма, 15- реле системы двойной блокировки дверей, 16- монтажный блок №5, 17- главное реле системы AHC, 18- реле привода антенны, 19- блок управления приемником иммобилайзера, 20- электронный блок управления противоугонной системы, 21- электронный блок управления блокировкой переднего и заднего дифференциала, 22- монтажный блок №7, 23- реле блокировки межосевого дифференциала, 24- монтажный блок под панелью приборов (правый), 25- электронный блок управления двигателем и АКПП, 26- усилитель дополнительного вязкостного отопителя, 27- реле включения высокой скорости мотора обдува, 28- реле включения средней скорости мотора обдува, 29- реле включения малой скорости мотора обдува, 30- монтажный блок №6.

3:3928




4:504

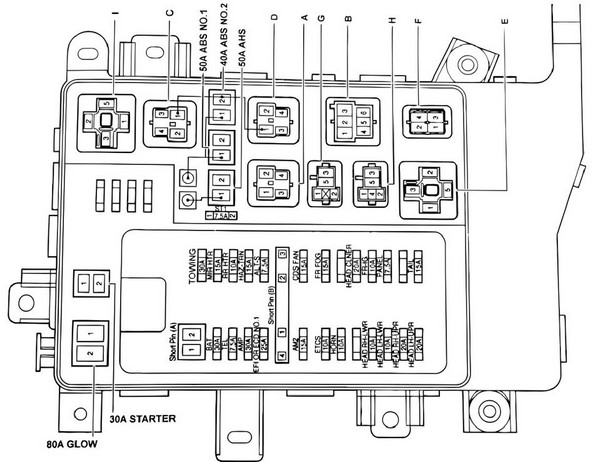

Расположение реле и предохранителей (монтажный блок в моторном отсеке, вид сверху): А- реле системы управления подвеской, В- реле электромагнитных клапанов ABS, С- реле №1 электронасоса гидравлического блока, D- реле №2 электронасоса гидравлического блока ABS, Е- реле стартера, F- главное реле системы впрыска, G- реле электромагнитного перепускного клапана, Н- реле топливного насоса, I- реле обогревателя «HTR». Наличие предохранителей зависит от комплектации.

4:1339


5:1844

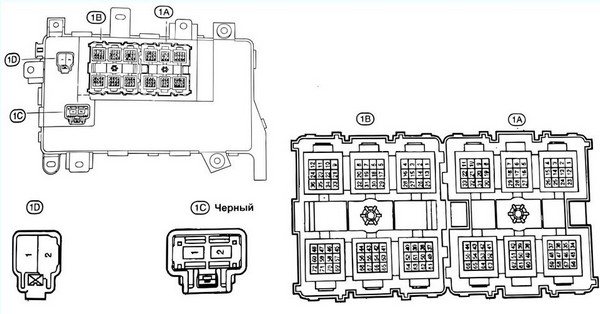

Расположение разъёмов (монтажный блок в моторном отсеке, вид снизу)

5:1971


6:2476

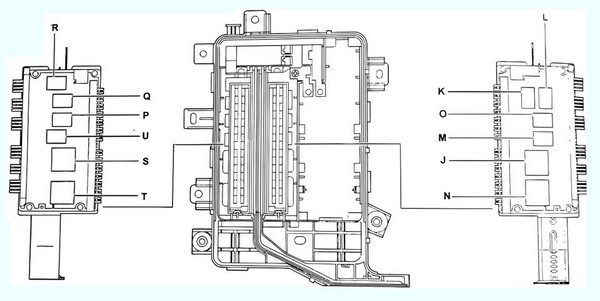

Расположение реле (монтажный блок в моторном отсеке) J- реле №1 цепи замка зажигания IG1, K- реле подогревателей зеркал, L- реле заднего отопителя, M- реле передних противотуманных фар, N- реле габаритных огней, О- реле панели приборов, Р- реле вентилятора конденсатора, Q- реле электромагнитной муфты компрессора кондиционера, R- реле-выключатель по температуре охлаждающей жидкости, S- реле фар, Т- реле дальнего света фар, U- реле звукового сигнала.

6:806


7:1311

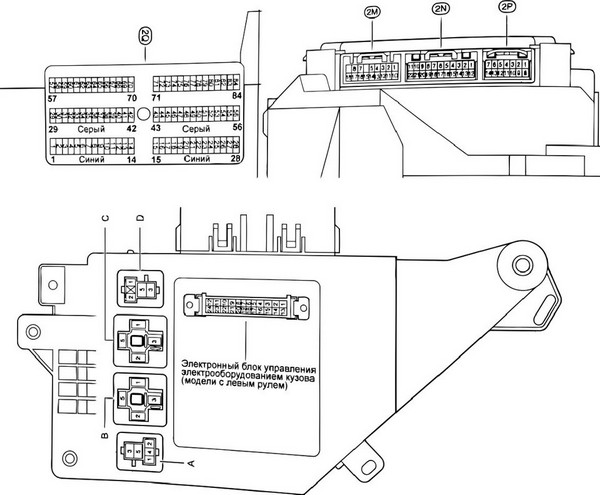

Расположение разъёмов (монтажный блок под панелью приборов — левый) Расположение реле (монтажный блок под панелью приборов – левый, вид снизу): А- реле обогревателя стекла задней двери, В- реле №2 цепи замка зажигания IG1, С- реле зажигания «ACC», D- реле освещения салона.

7:1802


8:2307

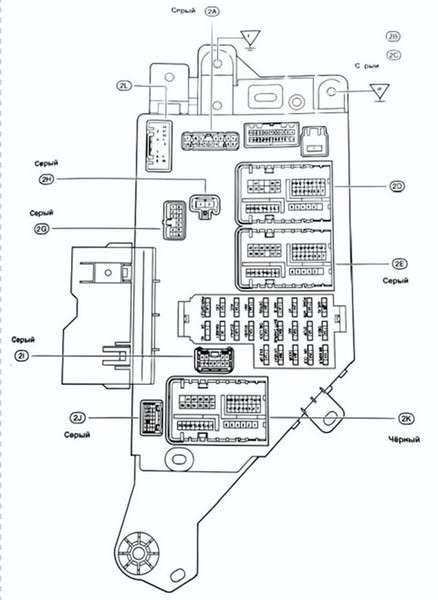

Расположение предохранителей (монтажный блок под панелью приборов – левый, вид сверху)

8:163


9:668

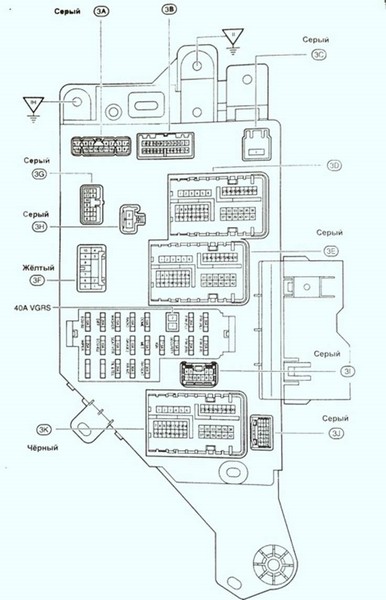

Расположение предохранителей (монтажный блок под панелью приборов – правый, вид сверху)

9:834


10:1339

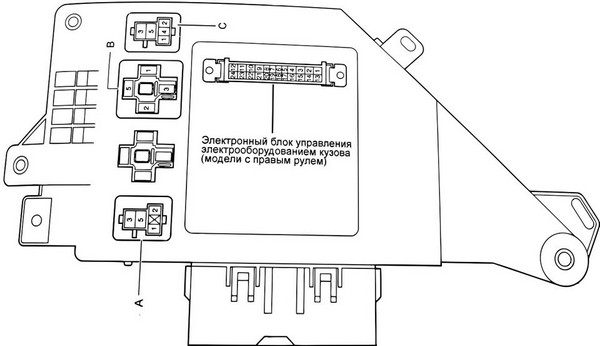

Расположение реле (монтажный блок под панелью приборов – правый, вид снизу): А- реле «STEP LP», В- реле №3 цепи замка зажигания IG1, С- реле отсечки зажигания «ACC CUT»

10:1629


11:2134

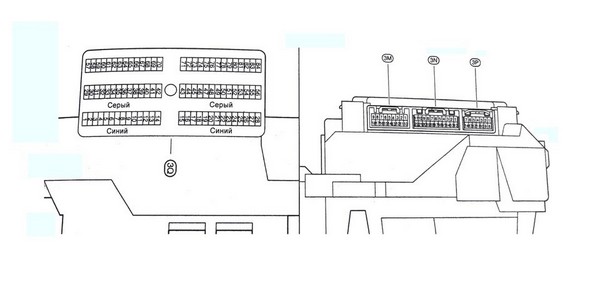

Расположение разъёмов (монтажный блок под панелью приборов — правый)

11:130

Расшифровка названия предохранителей в подкапотном пространстве

11:255

A.C. — 20 A — Усилитель кондиционера
POWER HTR — 10A — Дополнительный отопитель
SEAT HTR — 15А — Подогрев сидений
FUEL HTR — 20А — Подогреватель топлива
MIR HTR — 15А — Подогреватель зеркал
HEAD CLNER — 20А — Очиститель фар
CDS FAN — 20А — Вентилятор конденсатора кондиционера
EFI — 20А — Система управления двигателем, система снижения токсичности
HORN — 10А — Звуковой сигнал
THROTTLE — 15А — Управление дроссельной заслонкой
RADIO — 20А — Магнитола
HAZ-TRN — 15А — Аварийная сигнализация, указатели поворотов
AM2 — 30А — Система управления двигателем, система снижения токсичности, топливный насос
ECU-B1 — 10А — Центральный замок, привод стеклоподьемников, система дистанционного управления центральным замком, очиститель и обогреватель стекла задней двери, система кондиционирования, комбинация приборов, противотуманный фонарь
HEAD (LH-UPR) — 20А — Дальний свет (левая фара)
HEAD (RH-UPR) — 20А — Дальний свет (правая фара, противотуманные фары)
HEAD (LH-LWR) — 10А — Ближний свет (левая фара)
HEAD (RH-LWR) — 10А — Ближний свет (правая фара, система коррекции положения фар)
ALT-S — 7.5А — Генератор

11:2161



Расшифровка названия предохранителей в салоне

11:89

MIRR — 10A — Управление зеркалами
SRS — 15А — Система SRS
CIGAR — 15A — Прикуриватель, управление антенной аудиосистемы
IGN — 10А — Система управления двигателем, система снижения токсичности, система SRS
DOME — 10A — Освещение салона
AHC-IG — 20А — Активная система управления высотой расположения кузова
DIFF — 20А — Система управления блокировкой дифференциалов
GAUGE — 15А — Комбинация приборов
WIPER — 20А — Очистители
WASHER — 20A — Омыватели
I/UP — 7.5А — Система повышения частоты вращения
FR FOG — 15А — Противотуманные фары
STOP — 15А — Стоп сигналы
RR A.C. — 30А — Управление задним кондиционером
DEFOG — 20А — Обогреватель стекла задней двери
ECU-B — 15А — Система управления кондиционером/Система настройки положения рулевой колонки
TAIL — 15А — Габариты, подсветка номера
AHC-B — 15А — Реле активной системы управления высотой расположения кузова
OBD — 10А — Система диагностики
RR HTR — 10А — Задний отопитель
ECU-IG — 15А — Система ABS, система "круиз-контроля"
PWR OUTLET — 15А — Дополнительные источники питания

11:1877
