Ремонт двигателя и увеличение мощности Газ 24-10



0:7

Разбираем двигатель Газ 24-10 для профилактики и увеличения мощности

0:134

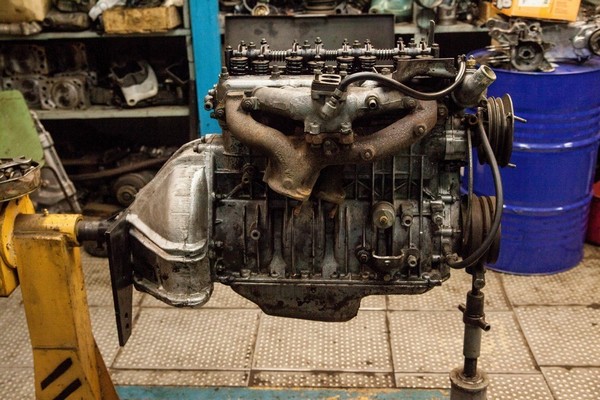

Ремонт двигателя ГАЗ 24

1:639

стенд - классная штука

1:683

Ремонт двигателя ГАЗ 24

2:1188

вид с другой стороны

2:1229

Ремонт двигателя ГАЗ 24

3:1734

а вот тут не было двух гаек - отсюда и травило!

3:1820

clip_image004

4:2325



нагар на шпильке был

4:40

нагар на шпильке был здоровый! Затем скинули ось коромысел! Вытащили штанги, пометив их тряпочкой! Ну и скинули голову.

4:260

Ремонт двигателя ГАЗ 24

5:765

голова

5:781

clip_image006

6:1286

Осмотрели клапана: без прогара и трещин. Головку будем фрезеровать под 92 бенз. Заодно притрем клапана и заменим маслосъёмные колпачки! Посмотрели поршневую – не много выработки есть

6:1624

clip_image007

7:2129



еле заметная выработка

7:45

clip_image008

8:550

нагар тоже минимальный

8:596

При разборке увидали что сеточка на маслоприемнике почему то замята сильно во внутрь.

8:757

Ремонт двигателя ГАЗ 24

9:1262

очевидно, из за плохой дороги

9:1319

Ремонт двигателя ГАЗ 24

10:1824

раздетый двигатель

10:1863

Перевернули двигатель и скинули поддон

10:1939

Ремонт двигателя ГАЗ 24

11:2444



вид с низу

11:21

Скинули поршня.

11:53

clip_image012

12:558

поршня в ряд

12:584

Выбили гильзы

12:613

clip_image013

13:1118

гильзы были выбиты легкими ударами молотка через проставку

13:1231

Выводы
-поршневая -замена.
-головка -проточка +притирка клапанов +замена колпачков.
-колено -замена вкладышей на номинал.
-маховик -проточка, сцепление бывший хозяин поменял на новое, за что ему спасибо)
-набивка -установка импортной) надеюсь она будет дольше ходить

13:1722

Ремонт двигателя ГАЗ 24

14:2227



сальник бы сюда

14:31

Еще порадовало что двигатель изнутри был чистый

14:123

Интересно какое масло лили

14:176

Ремонт двигателя ГАЗ 24чистоооо

15:697

clip_image017

16:1202

башня

16:1216

Ремонт двигателя ГАЗ 24

17:1721

гмр-метки

17:1742

Головка блока цилиндров двигателя Газ 24

clip_image019теперь 402.

18:2341



Переборка ГБЦ и перевод двигателя ГАЗ 24 на 92 й бензин
Двигатель 90г 4021… 80го бенза уже давным давно нет в продаже
Сам процесс:

18:232
  1. разобрать
  2. проточить
  3. клапана притереть
  4. новые колпачки
  5. сборка

clip_image020до…

19:878

clip_image021

20:1383

вид с низу

20:1405

clip_image022

21:1910

сухарики пока…

21:1942

clip_image023

22:2447



нагар

22:13

clip_image024

23:518

clip_image025

24:1023

дубовый колпачок

24:1058

clip_image026

25:1563

после проточки

25:1594

clip_image027

26:2099



clip_image028

27:504

клапана почистили

27:541

clip_image029

28:1046

наносим пасту

28:1075

clip_image030

29:1580

готовим к протирке

29:1618

clip_image031

30:2125



clip_image032

31:504

где то в процессе

31:539

Ремонт двигателя ГАЗ 24

32:1044

и моем перед сборкой

32:1085

clip_image034

33:1590

установка колпачков)

33:1632

clip_image035

34:2137



после

34:13

Колено двигателя ГАЗ 24

34:60

Вымыли блок

34:85

Ремонт двигателя ГАЗ 24

35:590

Двигатель ГАЗ 24 готов к сборке

35:649

Установили гильзы.

35:687

clip_image037

36:1192

первый пошел

36:1219

clip_image038

37:1724

и все четыре

37:1750

Колено без задиров, замерили-номинал. Решили только поменять вкладыши. купил вот такие

37:1912

clip_image039

38:2417



корен. 350 и шатун. 300

38:37

начали процесс с того что решили "продуть" колено, скинули пробки. Нагар, да такой что ножом еле его сняли

38:231

clip_image040

39:736

откручиваем пробку

39:775

clip_image041

40:1280

Помыли солярой и зубной щеткой, все вычистили

40:1367

clip_image042

41:1872

вот такая пробка в виде нагара

41:1931

clip_image043

42:2436



зубная щетка+соляра

42:39

затем мойка под давлением всех каналов. Но фото нет…мокро там было) зато в итоге получили это…

42:216

clip_image044

43:721

чисто

43:735

Затем вытерли насухо, продули воздухом и дальше собирать.
Смазали все маслом

43:880

clip_image045

44:1385

поставили вкладыши

44:1424

clip_image046

45:1929

в процессе

45:1952

clip_image047

46:2457



дорожка

46:17

и использую динамометрический ключ поставили крышки)

46:119

clip_image048

47:624

момент затяжки 10кг

47:662

Колено на месте

47:694

Набивка и маховик
Набивку ставили "импортную" фирму и цену я не знаю, т.к. мне досталась так.

47:866

clip_image049

48:1371

подгонка

48:1391

clip_image050

49:1896

clip_image051

50:2401



ну и тоже самое с крышкой

50:48

+ новые флажки + герметик…

50:99

clip_image052

51:604

финал

51:618

Ну а маховик имел небольшой износ, его проточили

51:710

clip_image053

52:1215

уже готовый

52:1240

clip_image054

53:1745

в процессе

53:1768

Продолжаем работы по сборке мощного современного турбо двигателя. Ставим поршневую.

53:1929

clip_image055

54:2434



вот такой набор

54:31

Для начала, освобождаем шатуны из плена старых поршней

54:135

clip_image056

55:640

вот как то так

55:669

Нагреваем новые поршни на печке

55:731

clip_image057

56:1236

и при помощи оправки легкими ударами ставим палец на место

56:1347

clip_image058

57:1852

в нагретый поршень входит от руки

57:1917

clip_image059

58:2422



оправка

58:17

Стопорные кольца двигателя ГАЗ 24

58:83

clip_image060

59:588

clip_image061

60:1093

Стопорные кольца двигателя ГАЗ 24 готовы и ждут колечек

60:1197

Вживляем "турбо" колечки при помощи хитрого инструмента

60:1303

clip_image062

61:1808

инструмент

61:1832

clip_image063

62:2337



инструмент в работе

62:39

собрав все поршни через оправку ставим в гильзы

62:130

clip_image064

63:635

оправка

63:653

clip_image065

64:1158

предварительно обильно смазав все маслом

64:1238

clip_image066

65:1743

аккуратно подталкиваем поршни вниз

65:1812

ставим голову, не забудьте прокладку

65:1883

clip_image067

66:2388



протягиваем по схеме…и момент затяжки 5 а затем 9 кг

66:97

clip_image068

67:602

момент затяжки
Проверка на то как сели гильзы. Заткнули заглушками все "дырочки" в системе охлаждения и залили воды. Под двигателем положили чистую картонку. Завтра посмотрим результат.

67:946

clip_image069

68:1451

в профиль, с заглушками

68:1497

начистил крышечки, завтра их покрашу

68:1568

clip_image070

69:2073



в зеркало

69:20

и крышка клапанов

69:56

clip_image071

70:561

Вкладыши на шатуны поставил тоже новые, те же что и коренные, "дайдо"

70:688

clip_image072

71:1193

колечки

71:1211

Перед установкой их необходимо "замерить" в гильзе. Наши встали идеально.

71:1348

clip_image073

72:1853

такая картина

72:1882

Осталось поставить рокера, толкатели и штанги.

72:1971

Вот что у нас получилось

72:2019



clip_image074

73:504

старые-родные штанги

73:546

Поставили. Собрали.

73:585

clip_image075

74:1090

аккуратно

74:1112

Замерили щупом. И самое интересно что ПОДХОДИТ! ВСТАЕТ ВСЕ КАК НАДО! НО!

74:1245

clip_image076

75:1750

Остается совсем маленький запас. Отрегулировали

clip_image077

76:2347



найди отличия

76:28

Снова все собрав

76:62

clip_image078

77:567

регулируем

77:591

отрегулировали клопы, поставили предварительно покрашенную крушку

77:719

clip_image079

78:1224

предварительно покрыли грунтом, затем краска

78:1311

Красили термостойкой матовой.

78:1370

clip_image080

79:1875

Поставил стартер нормально работает.

79:1947

clip_image081

80:2454



на стенде

80:20

Еще переделали крепление бензонасоса, вместо болтов на которых он стоял поставили шпильки

80:190

Ремонт двигателя ГАЗ 24

81:695

тюнинг дело такое

81:731

Впускной и выпускной коллектор притерли и поставили на новую прокладку, прожав по нормальному! заменив все прокладки и поставили недостающие прокладки.

81:1015

Ремонт двигателя ГАЗ 24

82:1520

надеюсь, и тут теперь порядок

82:1577

Ремонт двигателя ГАЗ 24

83:2082



ну вот вроде и все! СОБРАЛИ!

83:52

Ремонт двигателя ГАЗ 24

84:557

красиво вышло

84:586

Ремонт двигателя ГАЗ 24

85:1091

Ремонт двигателя ГАЗ 24 закончен
