Ремонт бардачка Ford Mondeo

Содержание статьи:

0:37

1. Ремонт замка бардачка в Ford Mondeo

0:106

2. Ремонт ручки бардачка Ford Mondeo

0:172

3. Ремонт петли бардачка в Ford Mondeo

0:241

1. Ремонт замка бардачка в Ford Mondeo

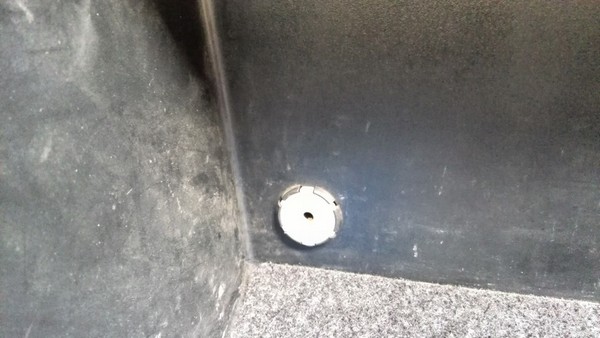

Неполадка: не открывается бардачок в Ford Mondeo. Нужные вещи оттуда не вынимались. Достал отвёртку из багажника, подковырнул и достал правый центральный воздуховод. Через отверстие рукой достал всё необходимое.

0:695

Ход работ по ремонту бардачка Ford Mondeo

0:767

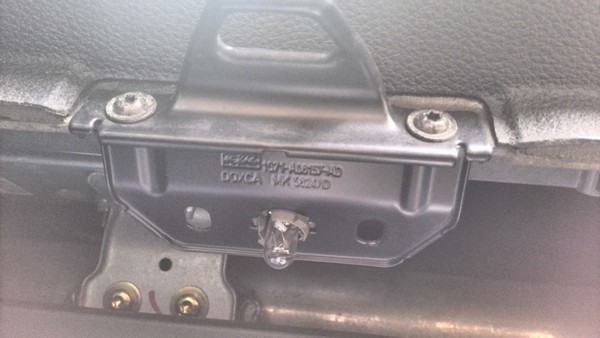

Ремонт замка бардачка в Ford Mondeo

1:1272

Достав воздуховод

1:1309


2:1814

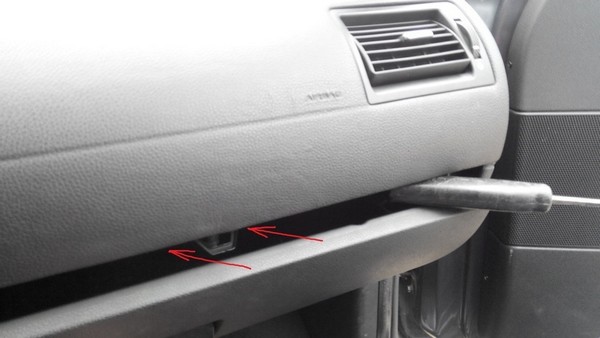

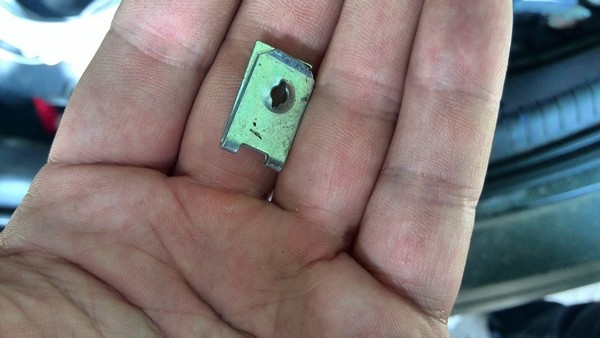

Отжал одну сторону бардачка и открутил фигурной отвёрткой шуруп, потом сделал тоже самое, с другой стороны. Скоба, которая держит язычок отвалилась.

2:2089



Всё, он открылся, это я потом вычитал, что можно пластиковой карточкой изнутри нажать на язычок.
Снимаем механизм несём домой. Там три шурупа на торкс.

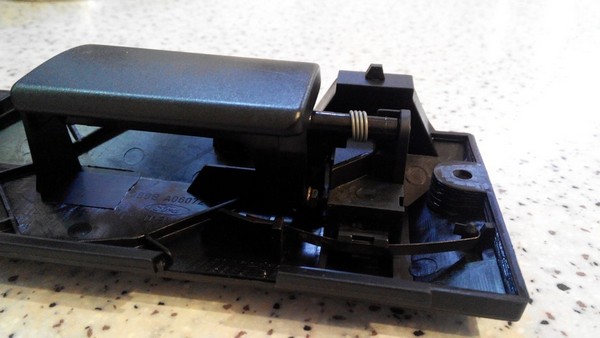

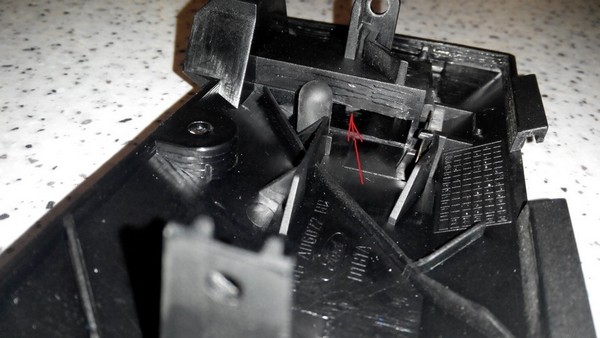

Разобрали и что мы видим: стандартная поломка, как у всех

2:382


3:887

Отломался язычок, у некоторых отламывался и верхний штырёк там, где пружинка.

3:1032


4:1537

Язычок толкает механизм

4:1585


5:2090

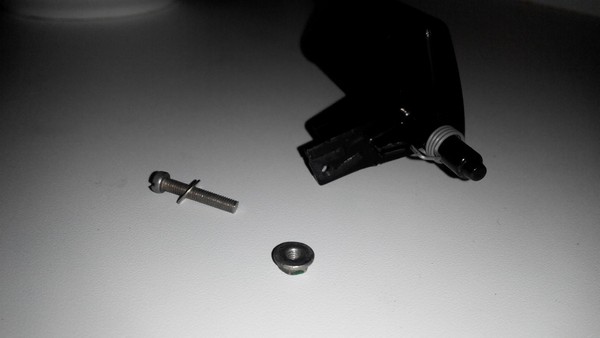

Ремонт очень простой. Сверлим отверстие вставляем болтик на М4

5:117


6:622

Вот так получилось, всё на месте.

6:685


7:1190

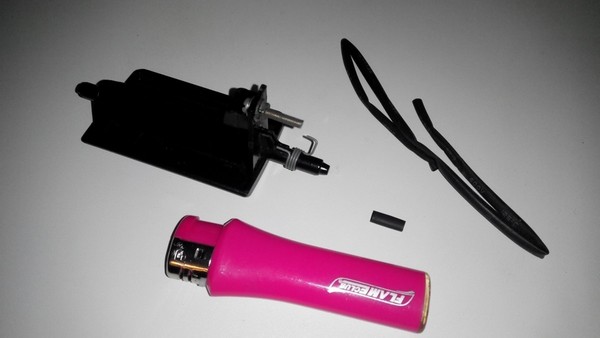

Термокембрик для придания лоска

7:1253


8:1758

Получилось лучше заводского, главное - надёжней.

8:1850


9:2355



Готовый результат - пошел ставить в машину.

9:81

2. Ремонт ручки бардачка Ford Mondeo

Ремонт ручки бардачка Ford Mondeo

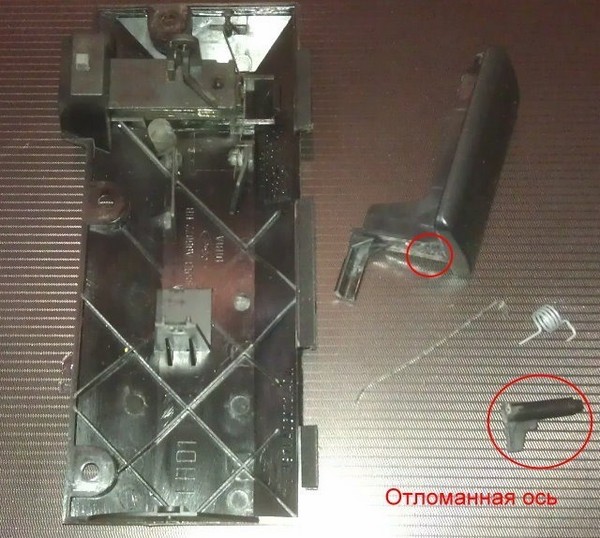

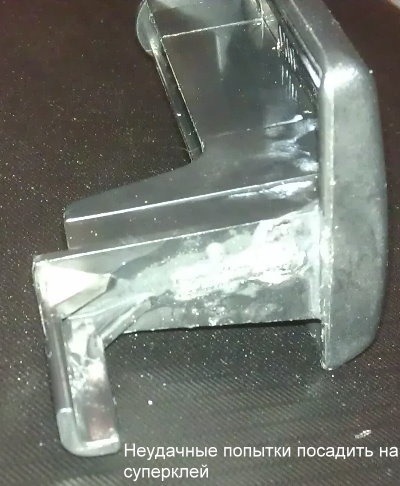

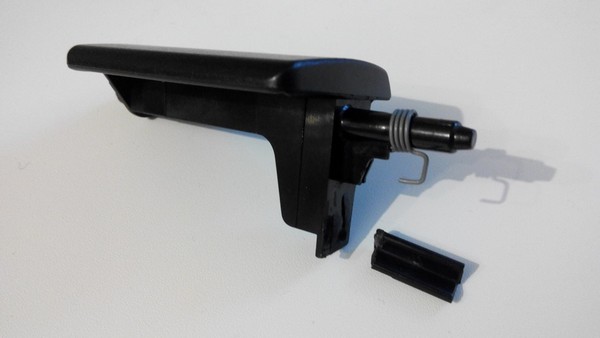

Решил заняться ремонтом очень тривиальной но такой необходимой вещи в салоне авто, как ручки перчаточного ящика, в просторечии бардачка. Ручка была заботливо сломана предыдущим владельцем авто и плохо открывалась, заваливаясь на один бок внутрь. Механизм ручки с фиксирующим язычком на трех саморезах снялся очень просто, а взяв ее в руки по бренчащему внутри звуку осознал, что детальки явно не на своих местах, последние потом просто вывалились. Поэтому решил не откладывать починку, а поделиться проделанной работой вместе с вами, возможно кто-то уже так делал. Как и ожидалось — на первой и второй картинке все видно. Пластиковая ось ручки отломана, и судя по всему клеилась не единожды, но как видно безрезультатно… Идея клеить отпала сама по себе ввиду своей недолговечности, а уж покупка нового механизма после изучения Экзиста и ценника — тем более Искать такую мелочевку на разборках также не вселяла интереса, ввиду расхода бензина и времени.

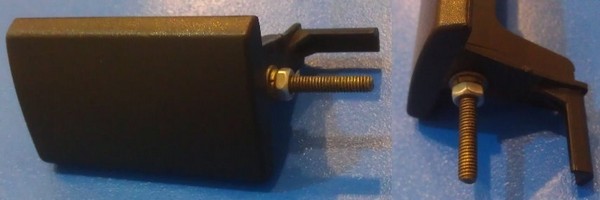

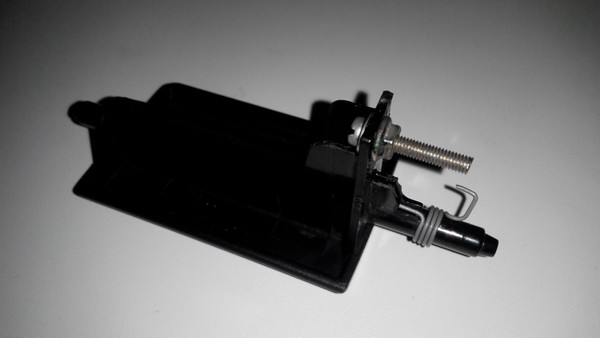

Сложного ничего нет как догадались сами, так что запасаемся небольшим напильником, винтом длинной 3 см. или чуть более с резьбой на М5 и такой же гайкой с 2 шайбами и одним гровером. Далее потребуется отвертка и либо кембрик — либо термоусадочная трубка с зажигалкой. Как альтернатива дрель со сверлом под винт М5 или нагретый над комфоркой гвоздик для проделывания отверстия.

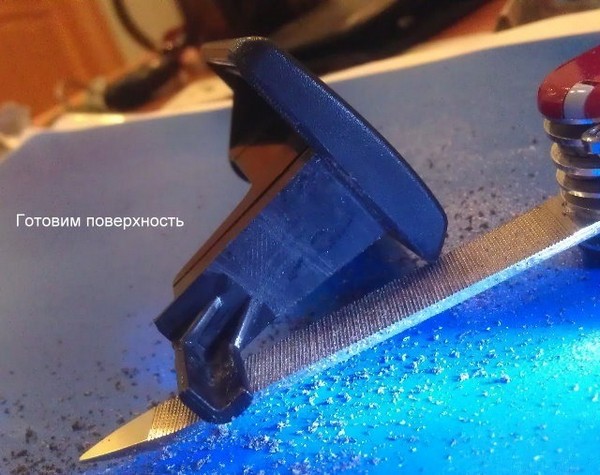

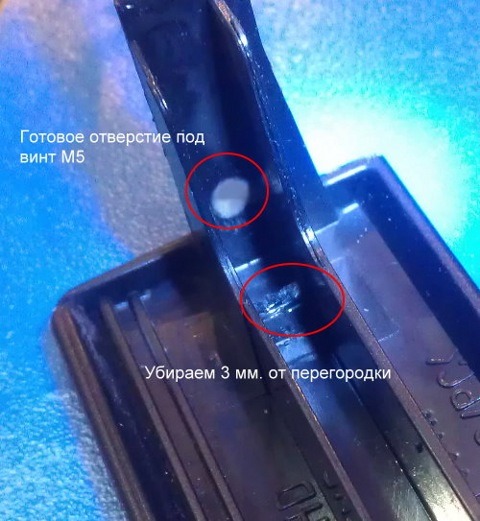

Сам ход работы приведен в картинках с пометками. И еще "Лучше один раз увидеть", поэтому расписывать все в подробностях не вижу смысла.

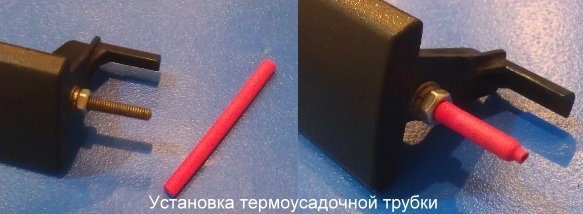

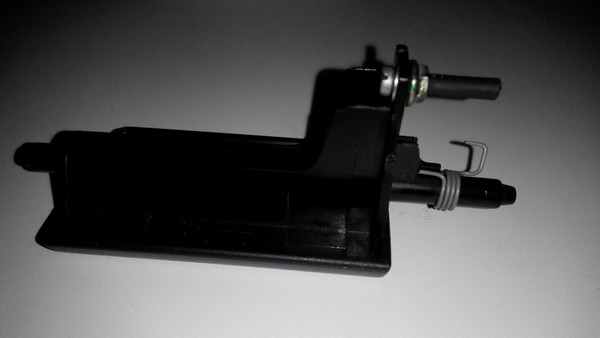

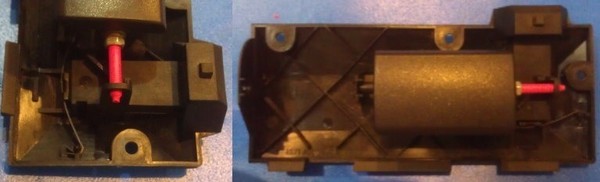

В итоге конечно придется отказаться от круглой пружинки на первой фотке, но ручка прекрасно пружинит обратно и без нее, за счет пружинки запорного язычка, после термоусадочной трубки ничего не гремит, не трет, все работает с хорошей плавностью хода.

10:3784



Кто-то может предложить идею полностью поменять обе оси, рассматривал и такой вариант. Отломать аккуратно противоположную ось и просверлив еще одно отверстие — пропустить насквозь одну, большую шпильку и вообще увековечить механизм, но заморачиваться не стал.

10:482


11:987


12:1492


13:1997




14:502


15:1007


16:1512

3. Ремонт петли бардачка в Ford Mondeo

Во-первых, постарайтесь отвергнуть идею о снятии бардачка в холодное время года. А если все же решились-делайте это крайне аккуратно, дабы не получилось как у меня…
Итак, для начала расскажу поэтапно, как снять бардачок:
1. Открыть бардачок и дать ему опуститься максимально вниз до упоров.
2. Завести руку в правый дальний угол и извлечь амортизатор бардачка с помощью язычка отвести вправо.

16:2295



Ремонт петли бардачка в Ford Mondeo

17:504

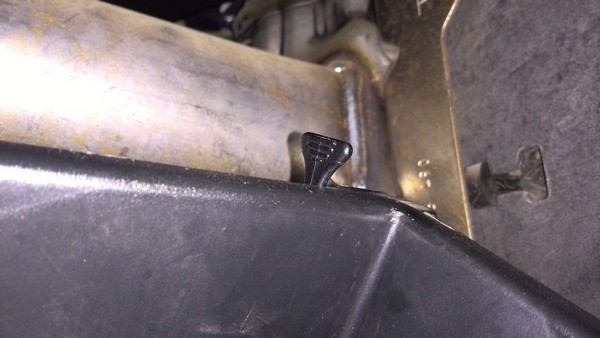

Язычок амортизатора

17:545

3. Взяться за низ бардачка и аккуратно, постепенно увеличивая усилия начать тянуть бардачок вверх.
4. Если вы все правильно делали, то бардачок вышел из петлей, теперь сжимаем его бока в районе ограничителей и извлекаем его постепенно.
5. НЕ ЗАБЫВАЕМ ПРО ВЫХОД AUX

17:1024


18:1529

с противоположной стороны к нему подходит разъём, который необходимо отключить.

18:1680

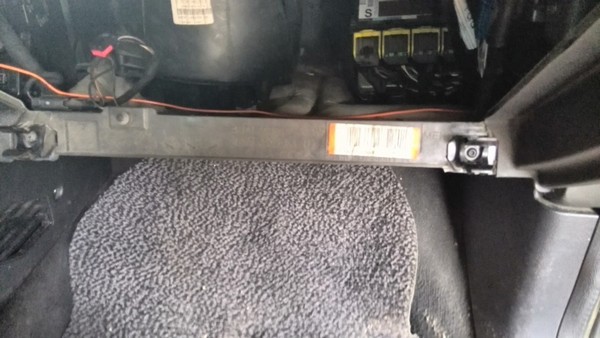

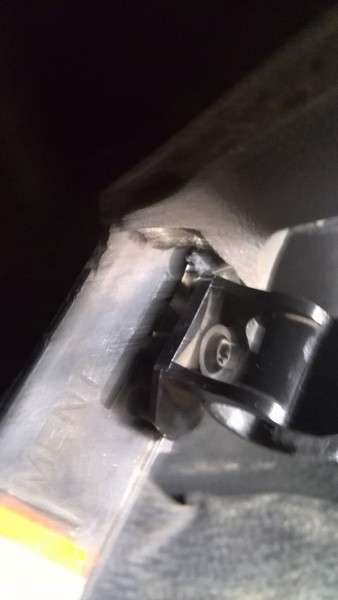

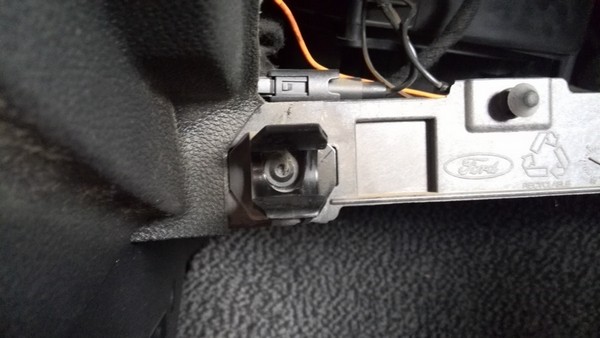

Если все прошло гладко, то видим вот такую петлю:

18:1772


19:2277



целая петля

19:24

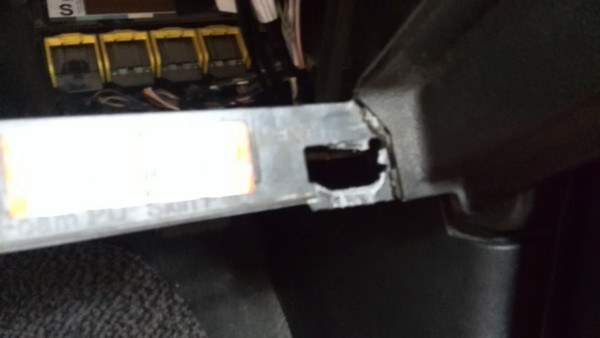

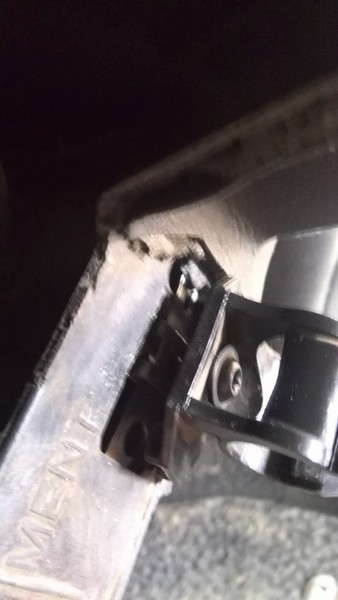

А если нет:

19:47


20:552

Здесь была петля

20:586

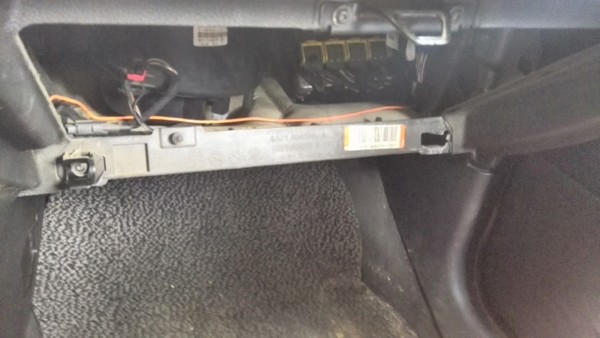

Общий вид:

20:608


21:1113

Бардачок

21:1133

Кстати, повредил крепление петли я, когда в лютый мороз меня достал визг моторчика печки, и я решил его смазать.
Как всегда, ремонт из подручных средств. Открыл свой чемоданчик, покрутил повертел, ну и решил воспользоваться вот такой штукой:

21:1575


22:2080



металлическая отвертка под саморез

22:68

Разогнул её и подсунул параллельно полу с обратной стороны, как-то так:

22:201


23:706


24:1211

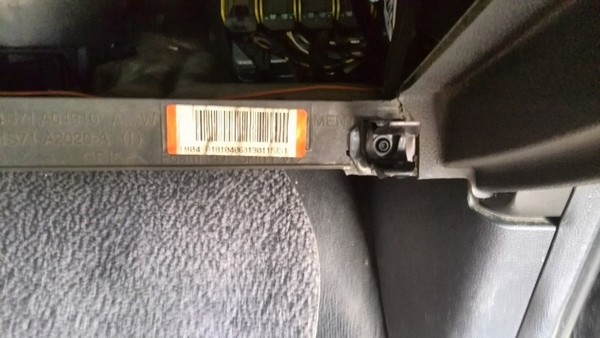

Вот что получилось:

24:1250


25:1755

Держится очень крепко. Ни намека на люфт.

25:1833


26:2338




27:504

Вот, кстати, где у нас стоит лампочка в бардачке.

27:595

Во время обратной сборки рекомендую смазать петли силиконовой смазкой.

27:730

https://www.drive2.ru/l/3974218/

27:766

https://www.drive2.ru/l/288230376152663949/

27:813

https://www. drive2. ru/l/9954822/

27:851
