Ремонт и замена привода заслонки печки в Chevrolet Captiva

Содержание статьи:

0:37
  1. Замена моторчика привода заслонки печки в Chevrolet Captiva
  2. Ремонт привода заслонки печки в Chevrolet Captiva

1. Замена моторчика привода заслонки печки в Chevrolet Captiva

Решил поставить новый моторчик. Старый сгорел, а ездить в холодную погоду в холодной машине вообще не в кайф.

0:532

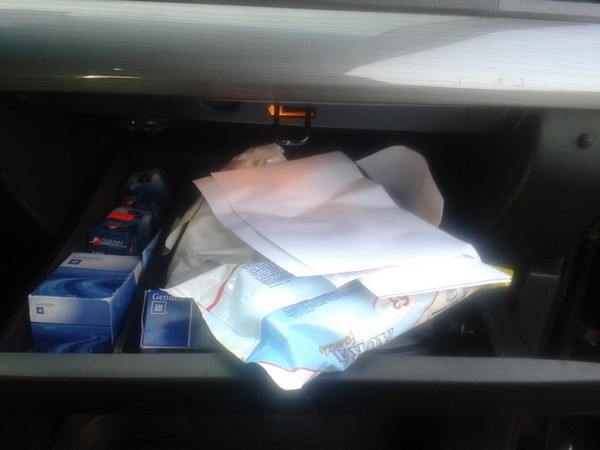

Замена моторчика привода заслонки печки в Chevrolet Captiva

1:1037

Настоящий бардак.

1:1073

По инструкции надо сначала скинуть клемму, да какой там. Тогда вы не сможете музыку слушать. Поэтому снимаем бардачок, три самореза внизу, три вверху. Скидываем подсветку бардачка и снимаем всё.

1:1430


2:1935

Бардачок сняли

2:1966

Доступ к моторчику весьма затруднен. По инструкции всё гладко, а вот подлезть туда чтобы открутить винты -трудновато. Хорошо, что есть гибкий удлинитель, которым я и подлез. Отверкой орудовать неудобно. Вы не поверите, но я лежал на коврике в позе зю, чтобы хотя бы увидеть винты.

2:2475




3:504

Сам привод, моторчик ниже…

3:557

Скинул тягу, ну а потом всё в обратном порядке. Закрепил моторчик, поставил тягу. Перед установкой шины с питанием, минусовую клемму я все же снял. Собрав всё, я за одно поставил новый салонный фильтр, ну за одно и воздушный.

3:965


4:1470

Вот он — гад. Лежит рядом с помощниками.

4:1546


5:2051



Коробочка с номером.

5:40

Разобрал багажник. Комплект дисков уместился в нишах. Туда же сунул и колодки. Отдельное спасибо хочу сказать Сереге Можаеву, ну и инструменту Джонсвей.

5:322


6:827

А это мой инструмент

6:868

2. Ремонт привода заслонки печки в Chevrolet Captiva

Все работает прекрасно. Привод заслонки действительно выбирает режим в зависимости не только от положения рукоятки температуры, но и от температуры в салоне. Поэтому нижеописанный метод полностью рабочий.

6:1335

Случилось два события:
1 — сломался привод заслонки отопителя салона (96629731), заслонку в моем случае заклинило в положении "капец какой холод", печка, соответственно, греть перестала;
2 —пришла глубокая осень с зимними замашками, а сегодня даже установилась температура в -2 градуса.

6:1852

По всем показаниям моторчик привода (RF-370CB-11670) приказал долго жить (сделал быстренько диагностику в сервисе).
Я в первый раз разобрал привод, проверил моторчик — крутится. Смазал все шестеренки, собрал обратно, установил, работает! По началу очень обрадовался, но на следующий день — опять та же история. Было бы просто заменить всю коробочку (96629731), но цена уж больно кусачая за три шестеренки, моторчик из детства и управляющее устройство (кажется, это так называется — если не прав, поправьте) — от 6500 руб.
Таким образом, изучив вопрос в интернете, и самого моторчика в ближайшей доступности не найдя, принял решение купить актуатор от HYUNDAI (97159-2L000), в котором стоит аналогичный моторчик. Стоит этот актуатор 730 рублей (!)
Далее предлагаю весь процесс снятия-замены-установки
Теперь по порядку. Возможно, нашим более опытным товарищам покажется, что в рассказе уж слишком много деталей, но на своем опыте знаю, много.

6:3523



0. Все делаем так, чтобы не провоцировать появление новых проблем, а поэтому снимаем клемму "-" с аккумулятора.

6:201

1. Первым делом нужно снять бардачок. Три винта снизу и еще три — сверху, если бардачок открыть.

6:377

Ремонт привода заслонки печки в Chevrolet Captiva

7:882

три верхних винта (нужно открыть сам бардачок)

7:970


8:1475

три нижних винта

8:1509

2. Снимаем контактные фишки

8:1562


9:2067



3. Находим заслонку и привод, снимаем актуатор. Он закреплен на 3 саморезах. Все на фото не покажу, только тот, до которого тяжелее всего добраться.

9:267


10:772

Вот заслонка

10:799


11:1304

Заслонка ближе и уже виднеется наш актуатор

11:1388


12:1893

сам актуатор

12:1920


13:2425



ближний к нам винт. Все винты можно открутить обычной отверткой.

13:120


14:625

А вот и он! Тащим домой, сейчас будем разбирать

14:713

4. Разобрать коробочку не сложно. Она на защелках. Но с ними надо аккуратно.
Даже если вы рассыпите шестеренки, не печальтесь, есть только один способ их собрать, но на всякий случай — фото в помощь.

14:1075


15:1580

шестеренки

15:1604


16:2109



актуатор в разборе

16:37


17:542

Тут виден номер моторчика.

17:594

5. Берем актуатор от HYUNDAI и разбираем его

17:670


18:1175

так выглядит коробочка

18:1221


19:1726

сам привод

19:1749


20:2254



набор в общем похож

20:38


21:543

Тут виден номер моторчика.

21:595

На этом этапе я как-то поднапрягся, так как номер не идентичен тому, что на нашем родном моторчике. Но отступать некуда. Дайка проверю, хоть внешне похожи?

21:878

6. Внешне моторчики похожи. Все размеры одинаковы. Единственное отличие, насадки разные: у моторчика от hyundai резьба крупнее. Но это ничего. Эти "насадки" можно поменять местами.

21:1200


22:1705

внешне похожи

22:1734


23:2239



разная резьба

23:28


24:533

в остальном — идентичны

24:581


25:1086

у обоих есть красные метки — с проводом не ошибешься, если вдруг забудешь

25:1224

7. — припаял новый моторчик, надел насадку от родного и собрал.

25:1341


26:1846

8. Установка — в обратном порядке. Только вручную перевел заслонку в крайний режим "холод", а ручку температуры — на LO и потом соединил привод с заслонкой.

26:2130
