Ремонт коробки передач с52 (с56) на Toyota Corolla

Ремонт C52 коробки передач - замена синхронизаторов на второй и третьей передаче для Toyota Corolla

0:168

Данный отчет подходит как к C52 коробке передач, так и к C56, так как различие между ними состоит только в нескольких зубцах на двух шестернях.

0:427

 С52 Toyota Corolla

1:932

Снимаем коробку передач с машины:

1:1000


2:1505

Снятая С52

2:1526

коробка С52 Toyota Corolla

3:2031



Сняли крышку 5-й передачи

3:48


4:553

Откручиваем крепление вилки 5-й передачи

4:631


5:1136

Новое кольцо синхронизатора 2-й передачи

5:1214

синхронизатор коробки С52 Toyota Corolla

6:1719

оно же

6:1734


7:2239



Новые кольца синхронизаторов 1-й, 2-й и 3-й передачи для Тойоты Кароллы

7:128


8:633

Снимаем стопорное кольцо

8:683


9:1188

Стягиваем шестерню выбора 5-й передачи

9:1262


10:1767

съемник

10:1785


11:2290



В процессе снятия шестерни

11:52


12:557

сняли шестерню

12:588

вторичный вал коробки С52 Toyota Corolla

13:1093

установили съемник на шестерню 5-й передачи вторичного вала

13:1206


14:1711

в процессе стягивания

14:1755


15:2260



сняли верхнюю половину МКПП

15:54

МКПП С52 Toyota Corolla

16:559

вид МКПП без верхней крышки

16:613


17:1118

МКПП, вид изнутри

17:1153


18:1658

магнит, стандартно в механической стружке

18:1739

синхронизатор С52 Toyota Corolla

19:2244



замеряем зазоры на синхронизаторах

19:68


20:573

стягиваем задний подшипник со вторичного вала коробки передач

20:692


21:1197

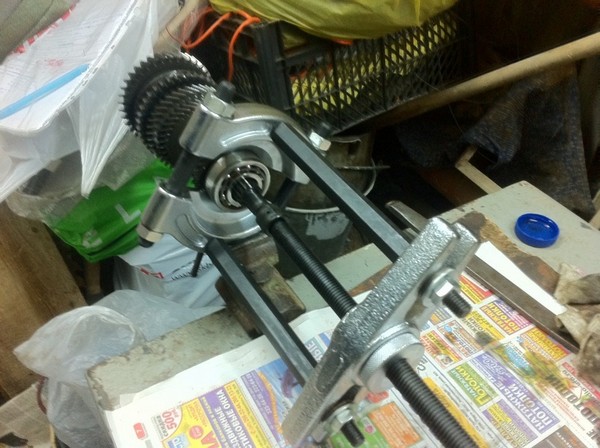

в процессе

21:1220

clip_image001[4]

22:1725

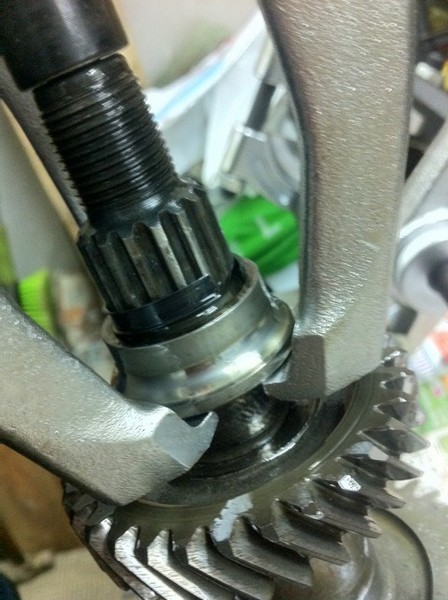

в процессе

22:1748

clip_image002[5]

23:2253



стягиваем внутрь обойму подшипника

23:68

clip_image003[4]

24:573

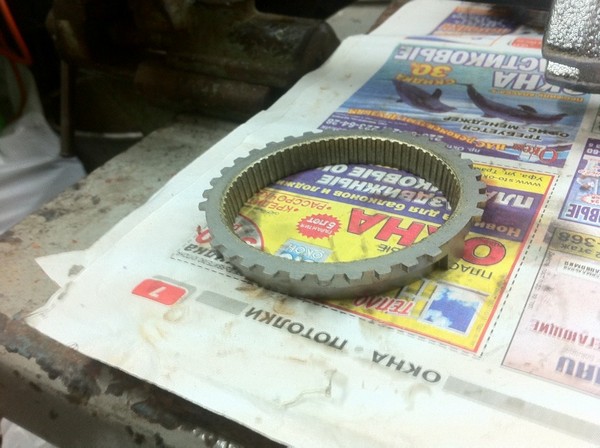

новое кольцо синх-ра 2-й передачи

24:636

clip_image004[5]

25:1141

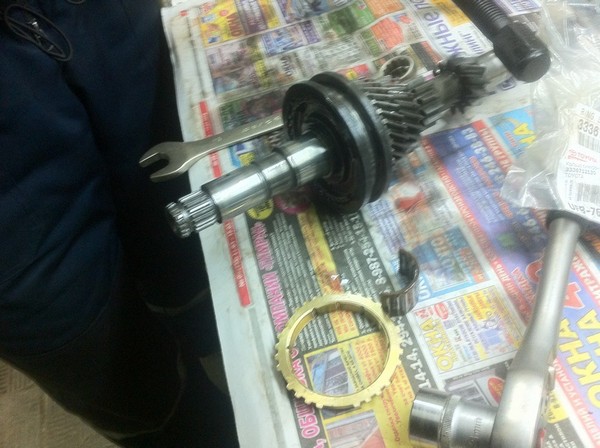

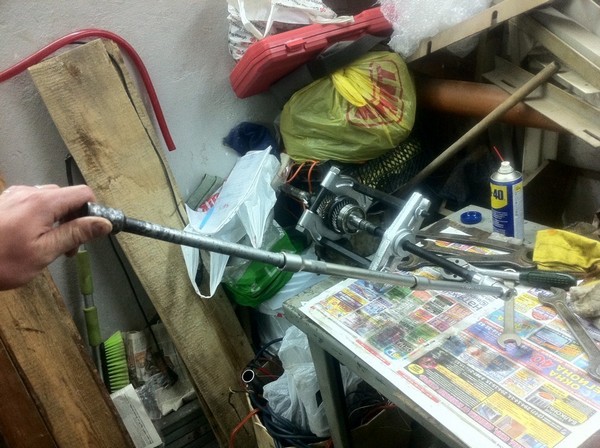

вот таким рычагом стягивали задний подшипник первичного вала и шестерню 4-й передачи

25:1300

clip_image005[4]

26:1805

сняли

26:1819

clip_image006[4]

27:2324

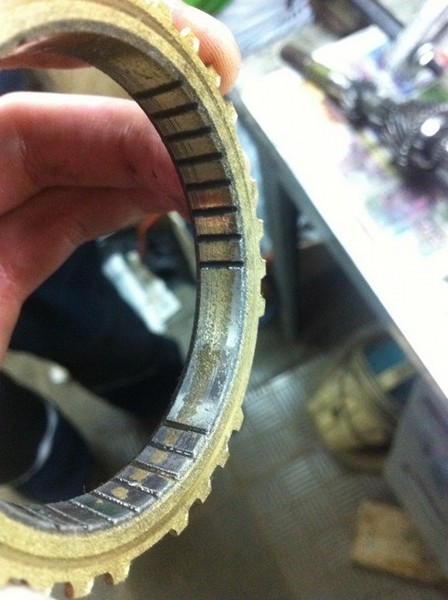

изношенное кольцо синхронизатора 3-й передачи

27:87

clip_image007[5]

28:592

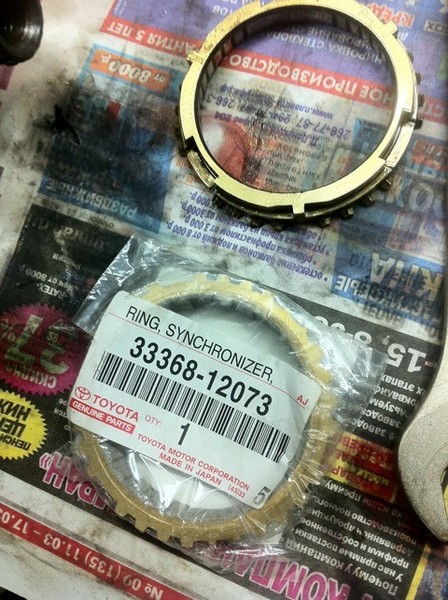

оно же новое и старое

28:634

clip_image008[4]

29:1139

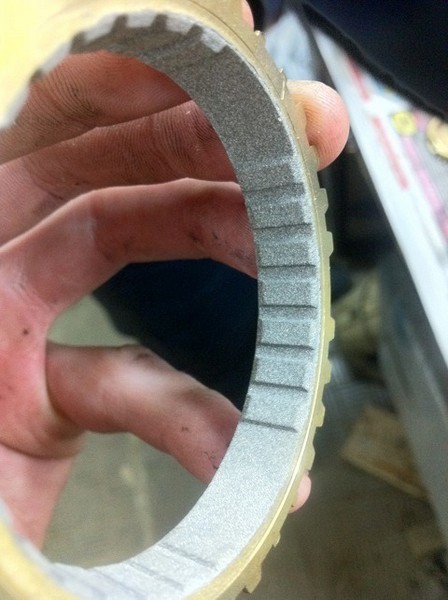

новое кольцо синхронизатора 3-й передачи

29:1217

clip_image009[4]

30:1722

примеряем 608 подшипники вместо оригинальных бушингов

30:1824

clip_image010[4]

31:2329

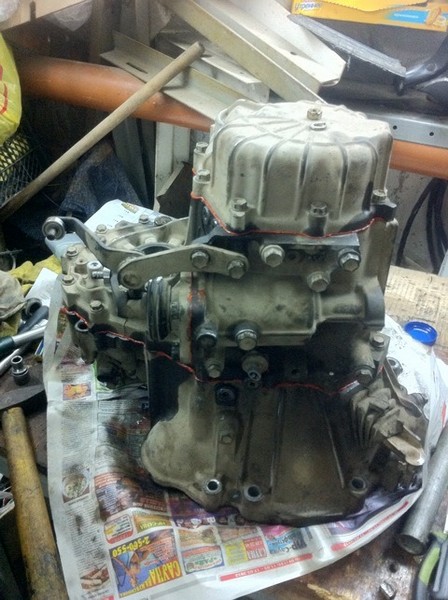

МКПП С-52 в сборе

31:31

clip_image011[5]

32:536

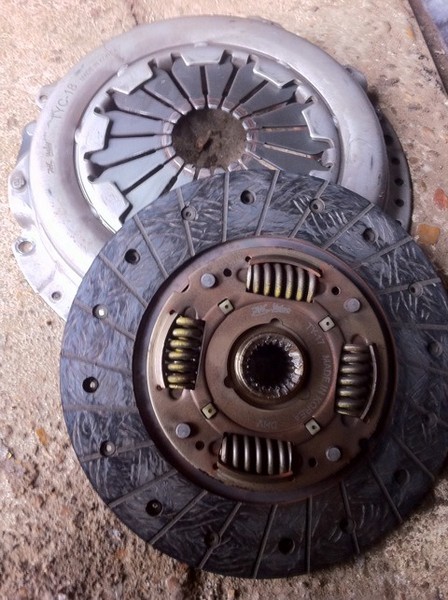

Свежее сцепление Валео

32:582

clip_image012[4]

33:1087

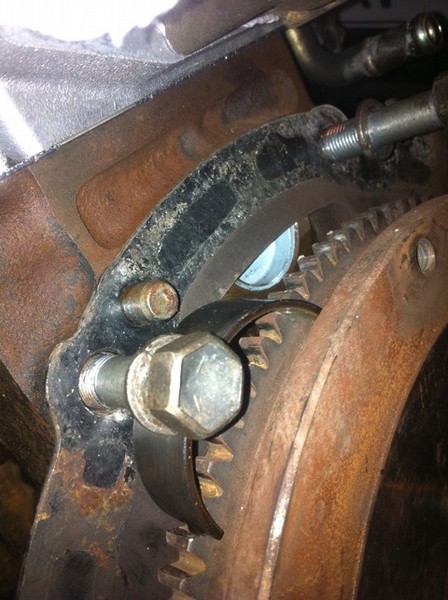

Вкладышем фиксируем маховик и устанавливаем сцепление

33:1192

clip_image013[4]

34:1697

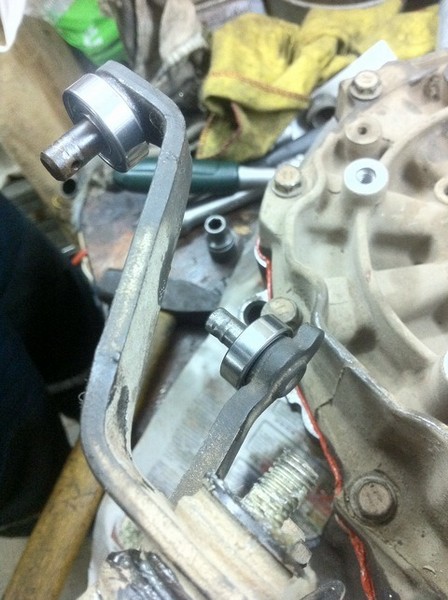

немного дорабатываем наконечники тросов выбора передач, для установки подшипников

34:1854

clip_image014[5]

35:2359

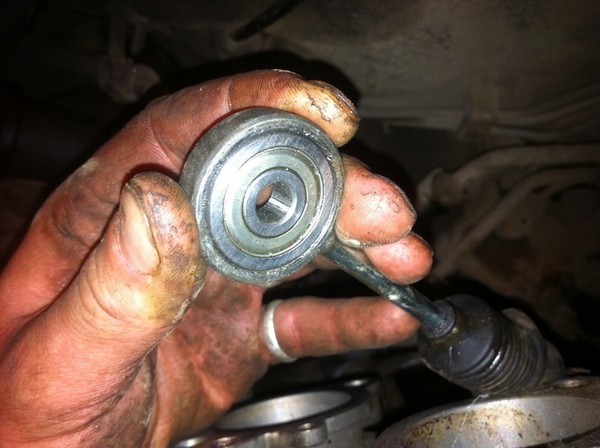

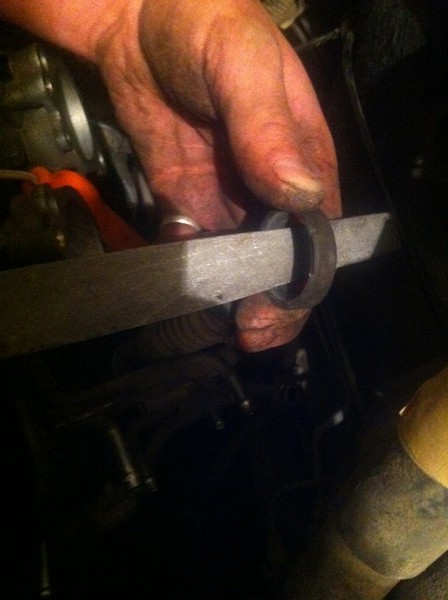

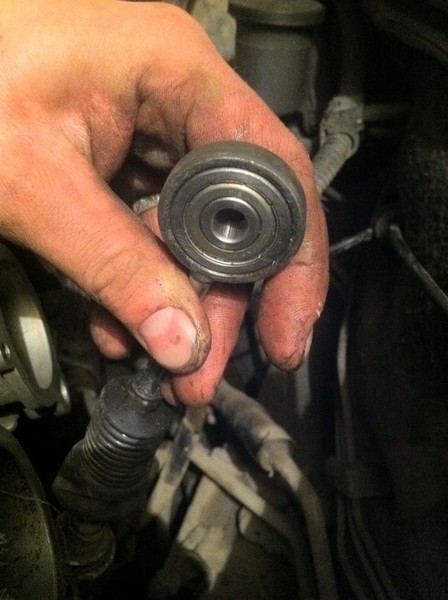

запрессовали подшипник

35:46

clip_image015[16]

36:551

другой вид

36:574

clip_image016[4]

37:1079

другой вид

37:1102

clip_image017[5]

38:1607

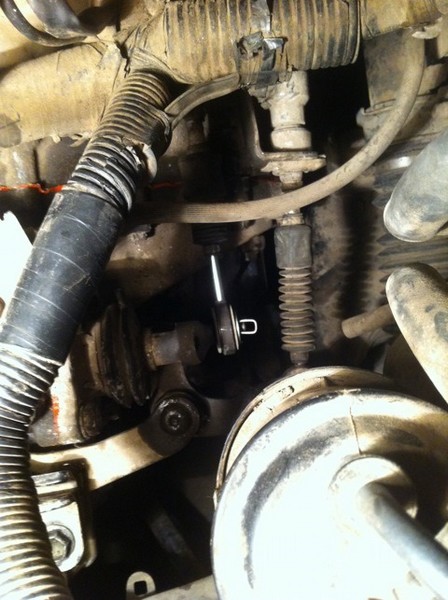

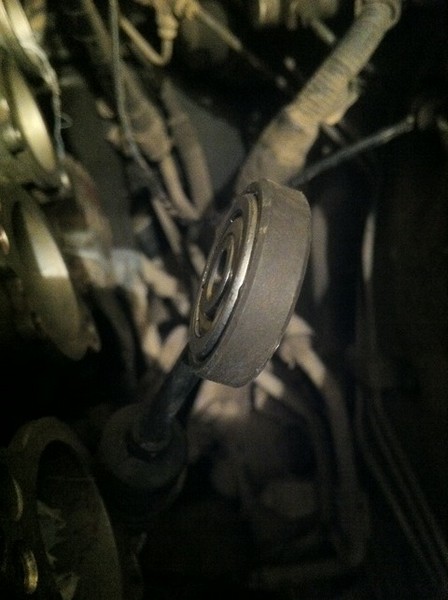

трос установлен

38:1640

clip_image018[4]

39:2145



общий вид МКПП синхронизатор С52 Toyota Corolla

39:76

Коробка С52 Toyota Corolla собрана и установлена на мотор.

39:174
