Ремонт печки Ford Mondeo

Содержание статьи:

0:37

1. Ремонт заслонки печки Ford Mondeo

0:98

2. Замена радиатора печки Ford Mondeo

0:161

3. Замена резистора печки Ford Mondeo

0:224

4. Ремонт скоростей вентилятора печки Ford Mondeo

0:310

5. Ремонт переключателя положения обдува печки Ford Mondeo

0:413

6. Переключение положений заслонок печки в Ford Mondeo

0:508

7. Подключение обогрева и обдува передних сидений Ford Mondeo от рестайла на дорестайл

0:667

1. Ремонт заслонки печки Ford Mondeo

Неполадка: печка Форд Мондео не дует на лобовое. Никакие манипуляции с колесиком управления к победе не привели.
Раньше замечались "трудности" с переводом заслонок печки, хрусты, щёлканья и подобное настораживали. У кого-то эта заслонка просто прилипла.
Вам понадобится:

0:1227

· отвертка с наконечником TORX20

0:1285

· отвертка с крестовым наконечником длинная

0:1370

· отвертка с крестовым наконечником короткая

0:1457

· муфта из автонабора на 8мм

0:1511

· набор для снятия магнитолы (дорестайл), у меня было 4

0:1612

маленьких отвертки, подойдут гвозди на 70мм

0:1694

· мелкая лопаточка (желательно пластик), если нет пластиковой,

0:1811

подойдет отвертка с плоским наконечником + пластиковая скидочная карта (чтобы не испортить внешний вид салона)

0:2018



· канцелярский нож

0:37

· поролон (в зависимости от состояния заводского материала)

0:150

· суперклей

0:175

Ремонт печки Ford Mondeo

1:680

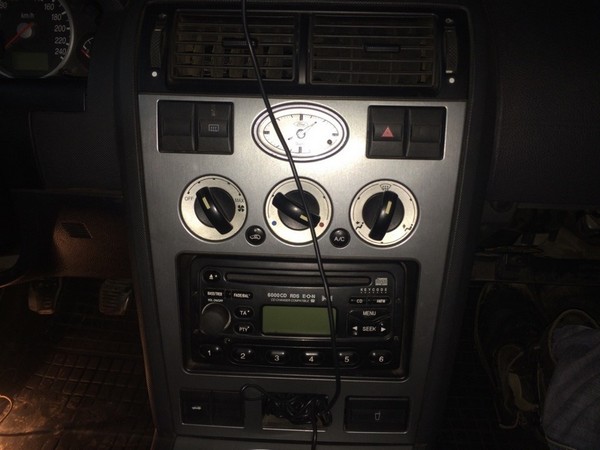

Вот такая у меня борода

1:726

1. Начнем со снятия магнитолы, многие это умеют делать, но все таки расскажу
Берем наш набор для снятия магнитолы вставляем в отверстия магнитолы до упора. Сжав одновременно гвозди(отвертки) к центру магнитолы, аккуратно вытягиваем ее на себя. Извлекается обычно без усилия. Отщелкиваем все контакторы и откладываем в сторону.

1:1326

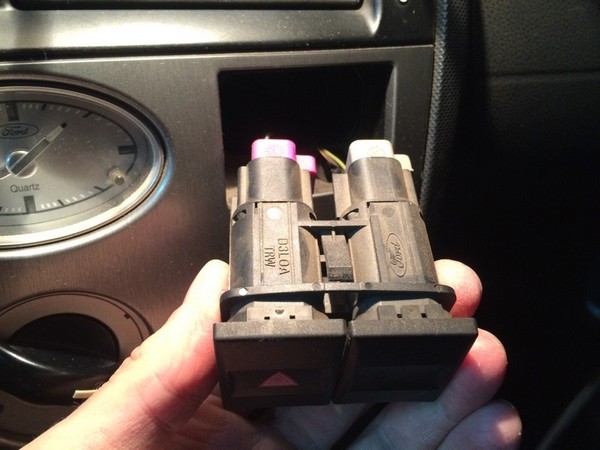

2. Вторым этапом будет снятие верхних кнопок управления отоплением/аварийкой с помощью лопатки(отвертки). Поддеваем их сбоку и аккуратно "выводим на поверхность". Отщелкиваем коннекторы и откладываем кнопки в сторону.

1:1728


2:2233



Раз

2:9


3:514

И два

3:527

3. Далее нужно снять защитный кожух с "палки-мешалки" КПП. Снизу поддевается и вытаскивается без проблем. Теперь предстоит выкрутить 6 винтов с крестовой шляпкой. Они находятся: 2 под кнопками управления отоплением/аварийкой, 2 в нише для магнитолы и еще 2 в нише под кожухом РКПП. Фото нет, прошу прощения.

3:1081

4. Снимать бороду следует потянув верхнюю часть на себя, чтобы отщелкнуть защелки в районе лицевых дефлекторов. Далее, потянув ее вверх извлекаем, отщелкиваем коннекторы, убираем в сторону/моем/пылесосим.

3:1458

5. Следующим этапом будет снятие переднего воздуховода, именно на этом этапе конструкторы Мондео держались за уши, тот еще секс. Для того, чтобы без проблем вытащить его из нутрей торпедо, нужно открутить 2 винта TORX20

3:1853


4:2358

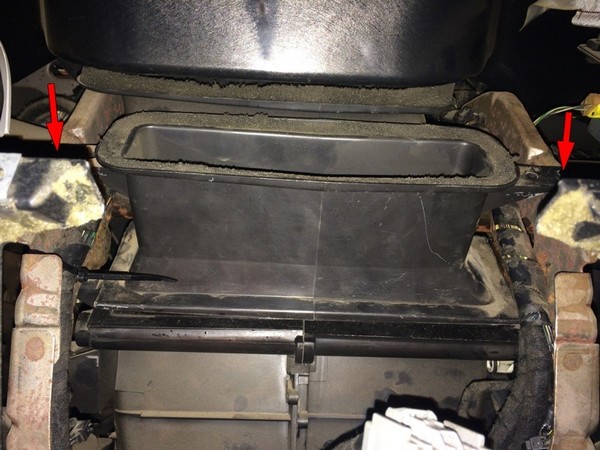

Вот эти винты

4:27

Теперь нужно будет откусить/отцепить справа и слева хомуты, которые держат кабельные шлейфы.
Чуть приподнимая воздуховод крутим его на себя, чтобы освободилась верхняя его часть. После того, как освободился, крутим обратно, заводим НАД кабелями поворачиваем по часовой на 90 градусов. В другую сторону не повернется, помешает приборная панель. В повернутом состоянии и извлекаем его/моем/сушим/меняем поролон.

4:780


5:1285

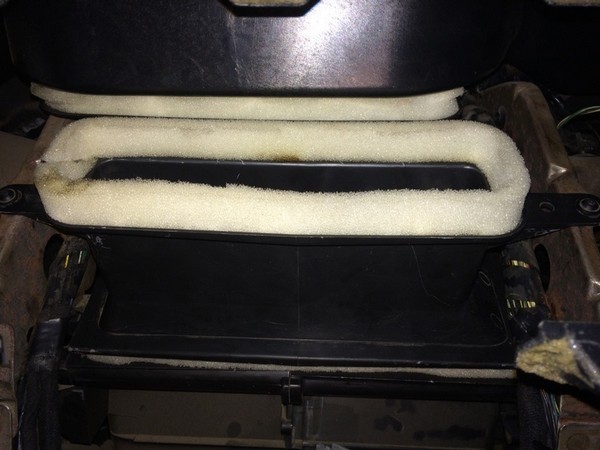

Новенький всегда лучше

5:1331

6. Для доступа к приводам валов заслонок нужно снять бардачок. Открываем его полностью, сжимаем с боков, чтобы освободить ограничители, потом тянем на себя, снимая с петель. Слева видим такую картину:

5:1697


6:2202

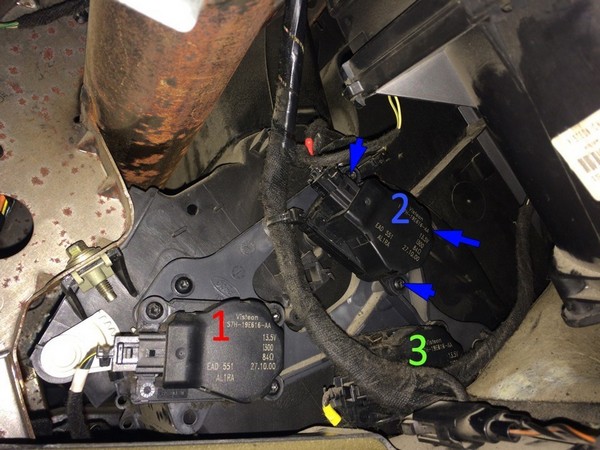

Моторчик под номером 1 — управляет заслонкой "в лицо", 2 — "лоб", 3 — смесительной температурной заслонкой (регулирует температуру воздуха). Снимаем тот, который нам нужен отверткой TORX20, расположение винтов на всех моторчиках одинаковое, так как они сами между собой конструктивно схожи. В моем случае, я снимал моторчик №2.

6:589

В отверстие для вала моторчика вставляем муфту на 8 и пытаемся через вороток с головкой на 8 сдвинуть заслонку с места.

6:808


7:1313

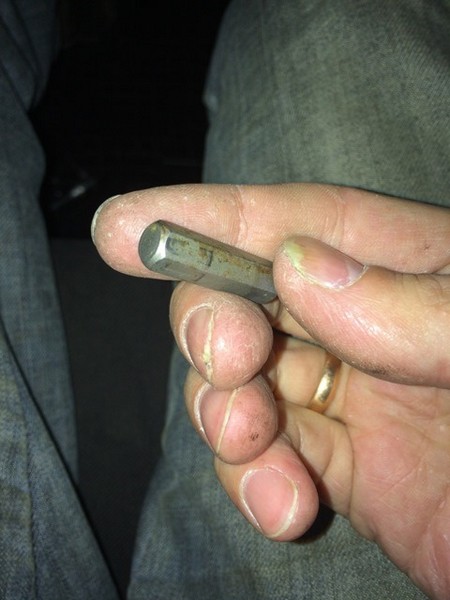

Муфта

7:1327

У меня не получилось, ломать не хочу, смотрю в проделанное ранее окошко.

7:1461


8:1966

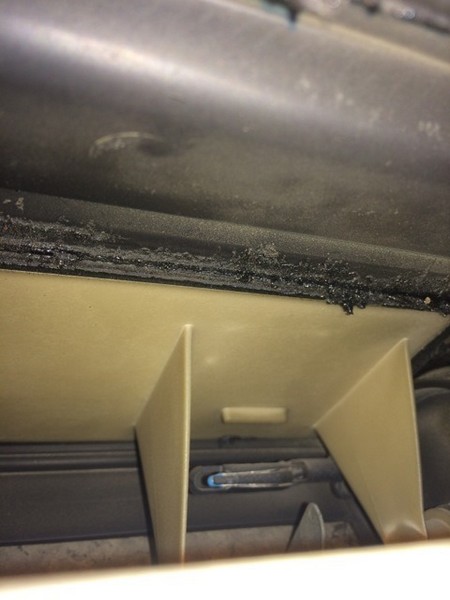

Заслонка

8:1986

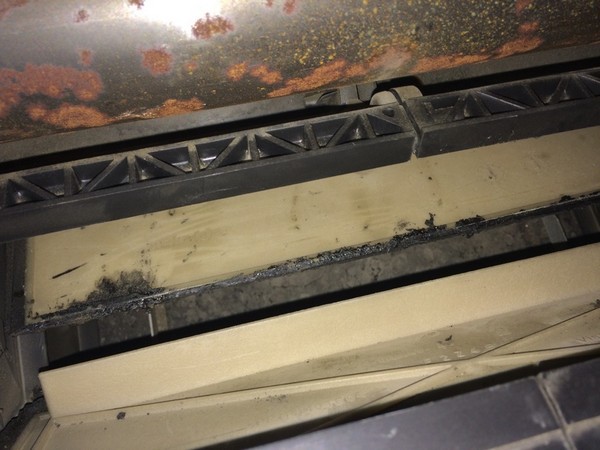

Как видно из фото, заслонка "прилипла" в положении "закрыто". Аккуратно прорезаем канцелярским ножом щель и отлепляем ее.

8:2209




9:504

Гудрон на заслонке

9:542

Не знаю, как он там оказался, есть подозрение, что заводской поролон был на битумной основе - по тактильным ощущениям похож. Максимально стараемся очистить и заслонку, и воздуховод от этого битума. После очистки проверяем "залипание" заслонки, если в конечных положениях она не прилипает и не застревает, то можно приступать к сборке обратно.

9:1168

ВАЖНО! Перед установкой моторчика на место, необходимо собрать всю бороду на место и включить положение на "тапочки/в лицо", чтоб моторчик типа закрыл, при этом у вас заслонка должна быть в крайнем положении "по часовой стрелке", после того, как моторчик закончил вращаться, можно ставить его на место.

9:1718

2. Замена радиатора печки Ford Mondeo

Неполадка: потекла печка в Форде Мондео. Когда-то, при разборке печки, поломал её немного, теперь пришлось снимать всю торпеду, чтобы добраться и заменить радиатор.
Как понял что потекла печка? - снизился уровень охлаждайки и при включении печки начали сильно потеть стёкла.

9:2284




10:504

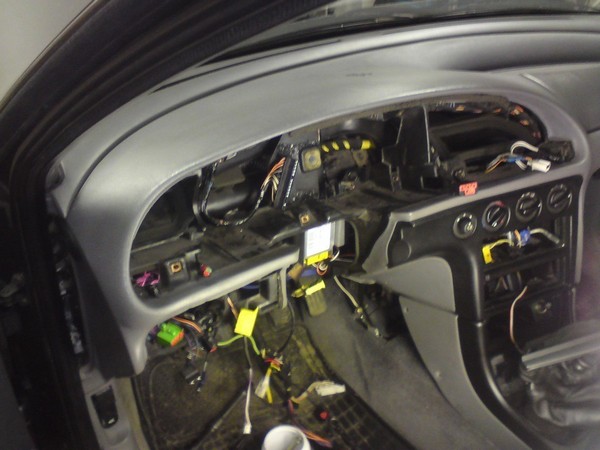

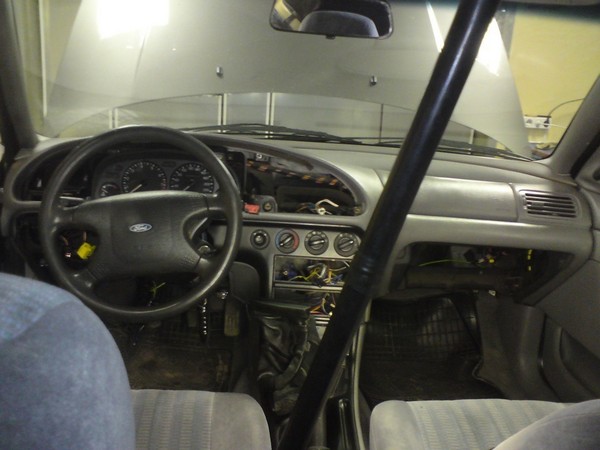

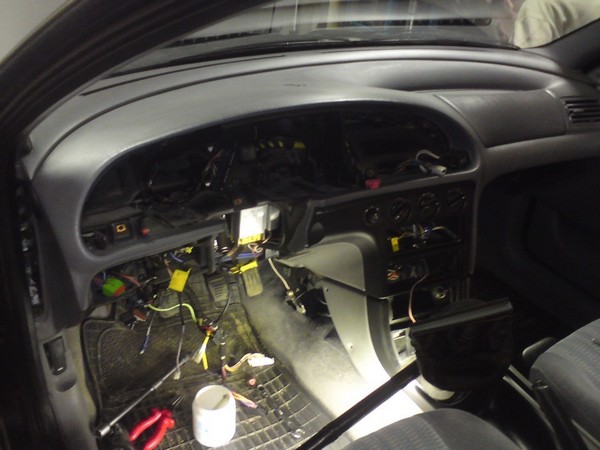

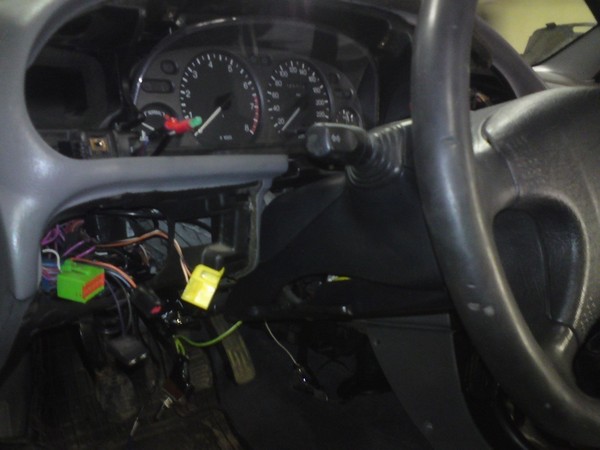

разбираем приборку

10:543


11:1048

снимаем узел управления фарами, просто потянуть на себя, крепится на клипсах, ну и откидываем все фишки

11:1240


12:1745

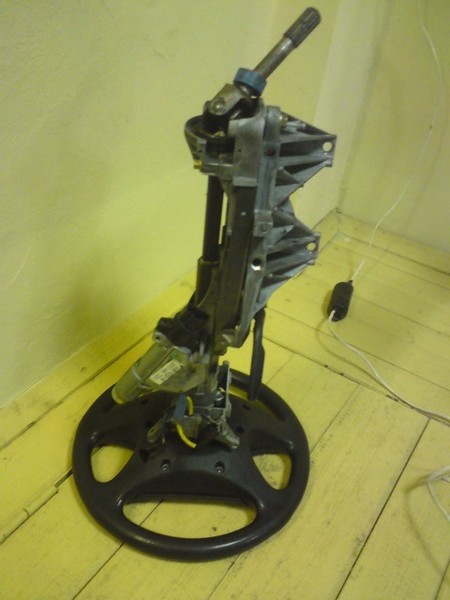

скидываем фишки с рулевой колонки и откручиваем её, крепится болтами

12:1875


13:2380

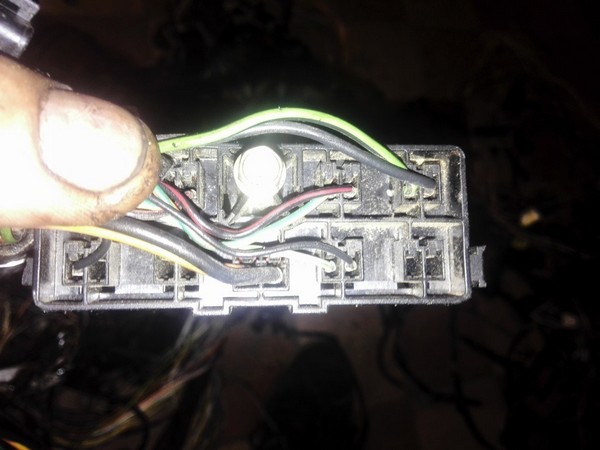

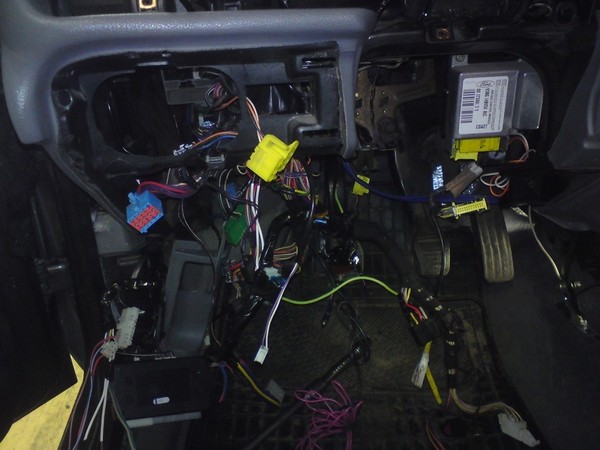

скидываем все фишки, которые видим (перепутать их при дальнейшей установке невозможно)

13:162


14:667

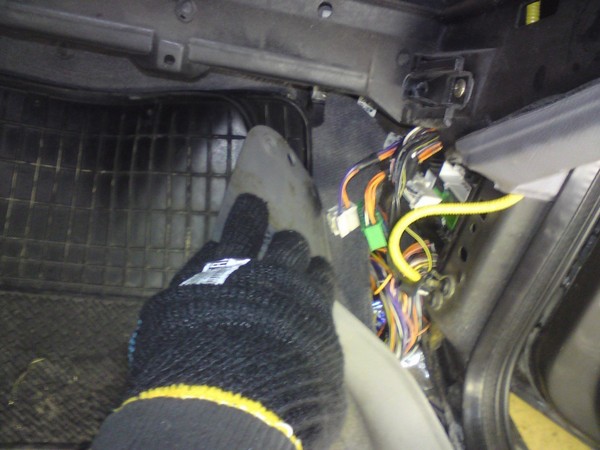

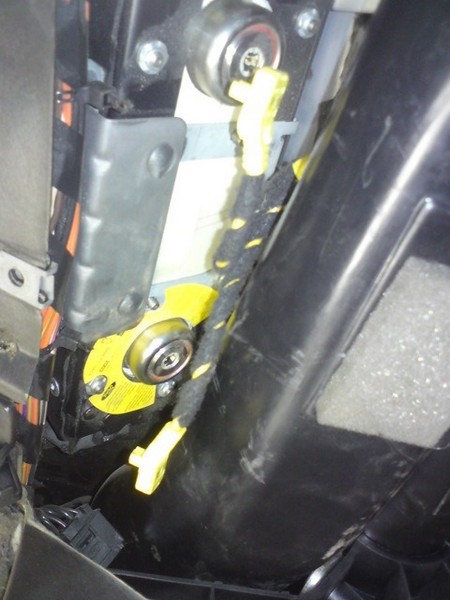

после скидываем фишки со стороны пассажира и откручиваем от кузова минусовые провода

14:828


15:1333

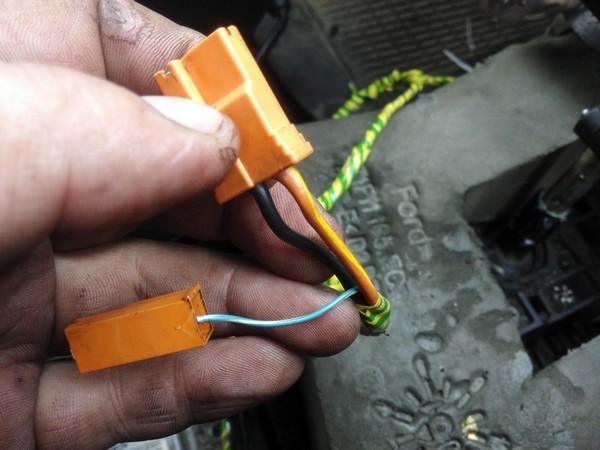

снимаем фишки с подушки пассажира

15:1399


16:1904

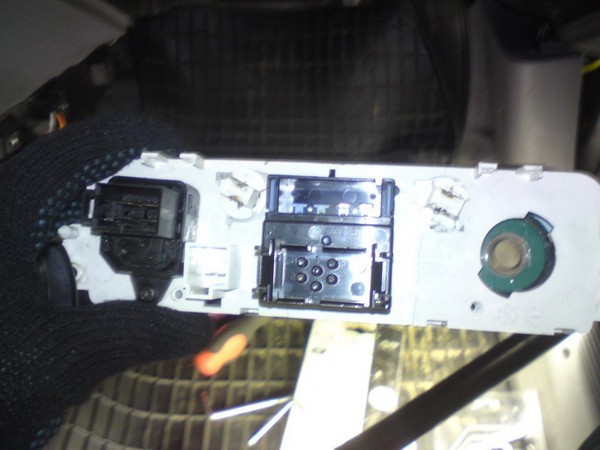

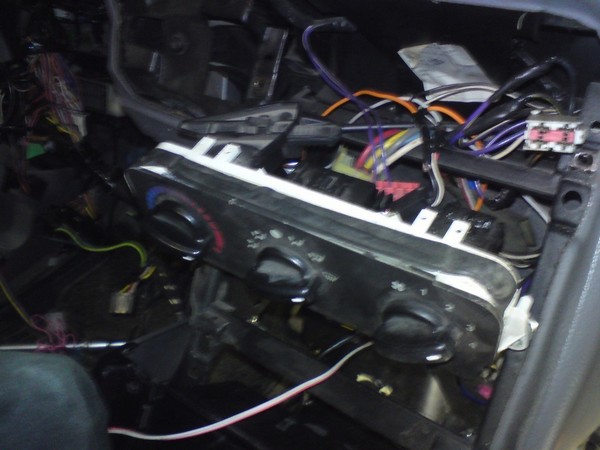

Откручиваем блок управления печкой и скидываем с него фишки. После чего, немного на себя его потянуть нужно, снять рукоятку управления заслонкой (холодный горячий), и с обратной стороны выкрутить саморез.

16:2281




17:504

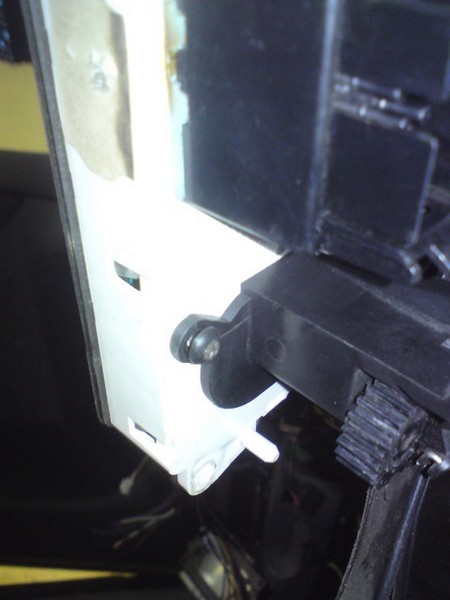

после того, как его выкрутили, повернуть против часовой стрелки механизм и вынуть его

17:664


18:1169

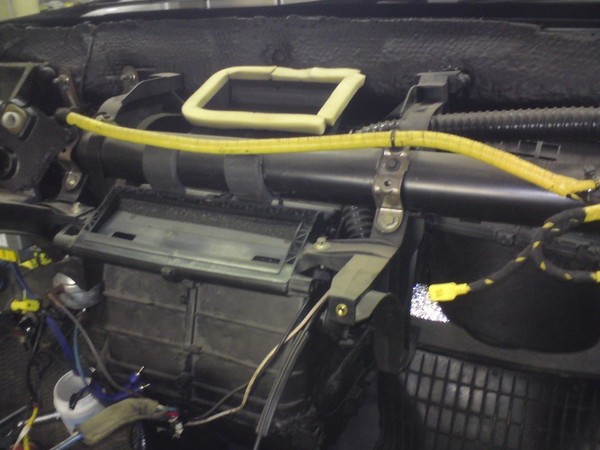

вынимаем торпеду и почти добраемся до нужного места

18:1268

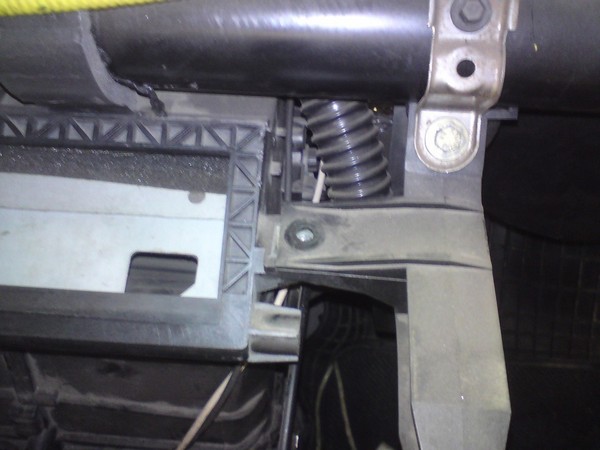

19:1773

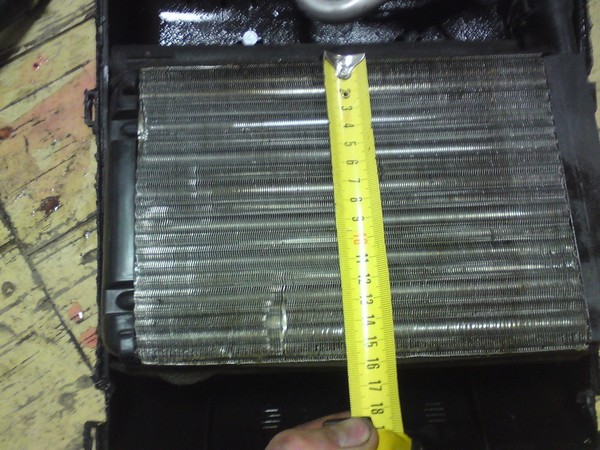

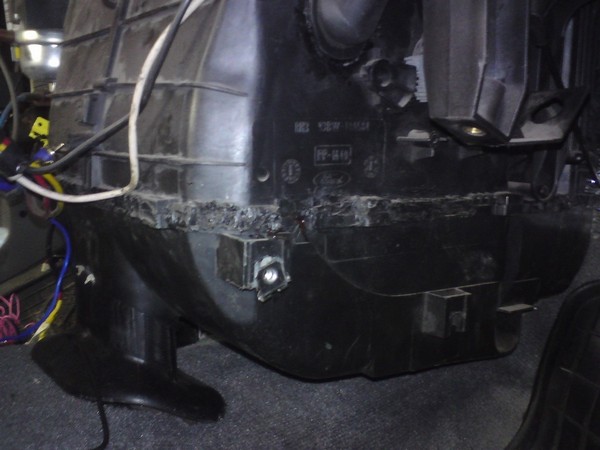

если бы не этот паяный шов, то заменить радиатор можно было бы не снимая торпеду

19:1922


20:2427

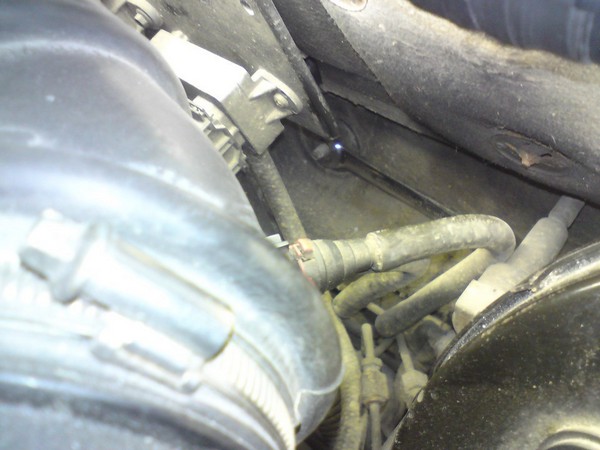

весь узел печки крепится на болтах внутри салона и одну гайку под капотом

20:137


21:642

гайка на 13, если память не изменяет

21:709


22:1214

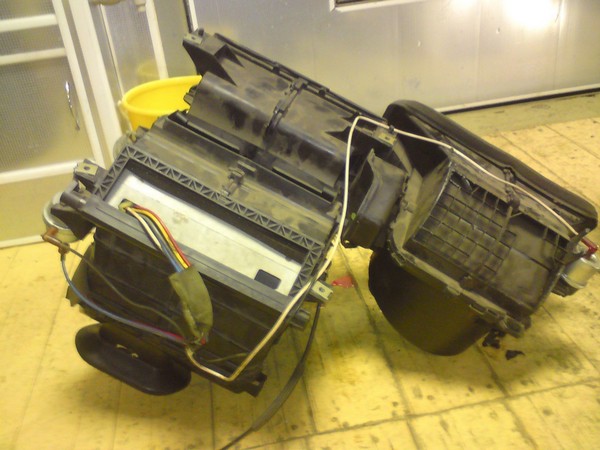

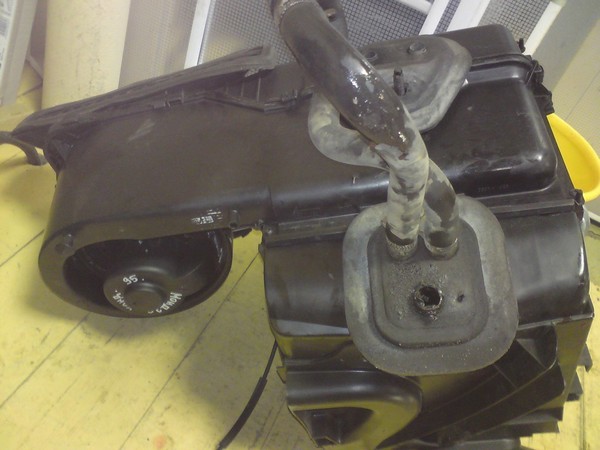

узел с вентилятором

22:1254


23:1759

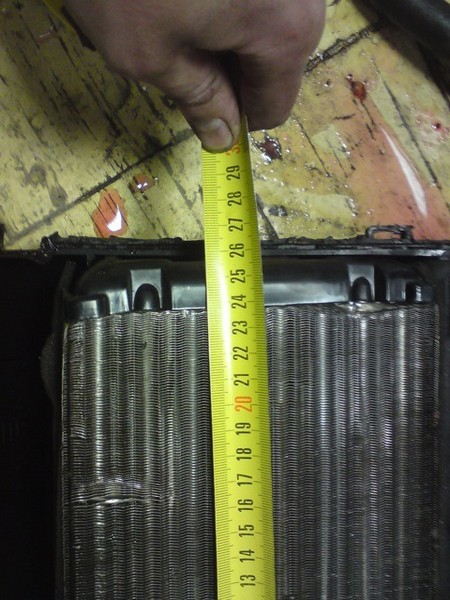

Заказал радиатор в магазине. Выбрал середнячок производства Нидерландов за 40.
Разборку начинаем со снятия клеммы с АКБ, что бы безопасно фишки с подушек снять. Не знаю, необходимая мера или нет, но перестраховаться стоит.
После чего начинаем разборку в салоне

23:2238




24:504


25:1009


26:1514


27:2019




28:504


29:1009

3. Замена резистора печки Ford Mondeo

Рано или поздно каждый сталкивается с тем, что перестает нормально функционировать печка.
Заключается проблема в том, что некорректно работают скорости или вообще не работают.
В моем случае это выглядело так:

29:1460

· 1 режим работает.

29:1497

· 2 режим работает.

29:1534

· 3 режим работает как 1.

29:1580

· 4 работает должным образом (оно то и ясно, т.к. на этой линии

29:1693

сопротивления нет, т.е. печка работает от положенных 12В).
Данная проблема немного раздражала тем, что среднего обдува не было.
Приходилось включать 4 скорость, которая "сдувала" или первые две, поэтому было решено заменить данный блок сопротивлений.
Все манипуляции производим с отключенным аккумулятором!

29:2259

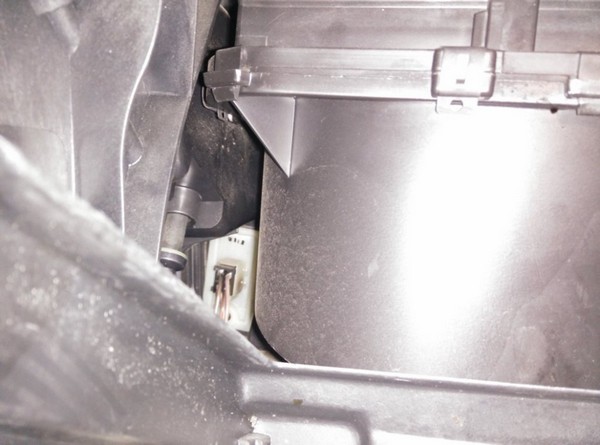

Находится данный резистор за бардачком, поэтому открываем его и легонько тянем на себя. Он держится в специальных зажимах. Отключаем с правой стороны колодку, которая идет на зарядку фонарика.
Уже из-далека было видно оплавленные контакты в колодке и на самом блоке.

29:490


30:995

Отключаем колодку и снизу откручиваем болт (звездочка).

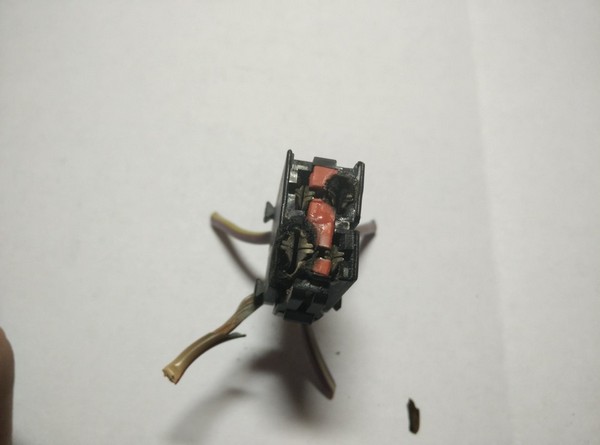

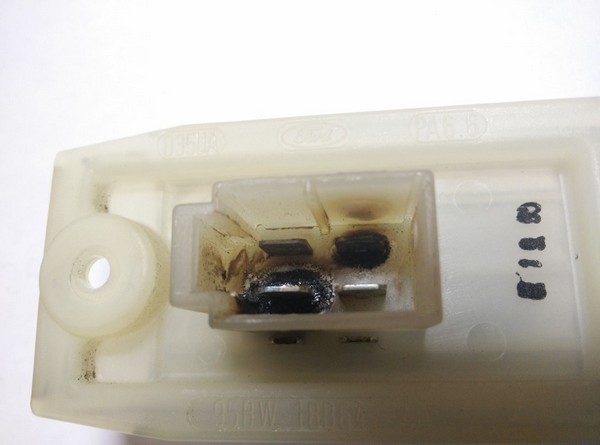

Достаем и ужасаемся увиденному:

30:1160


31:1665


32:2170




33:504

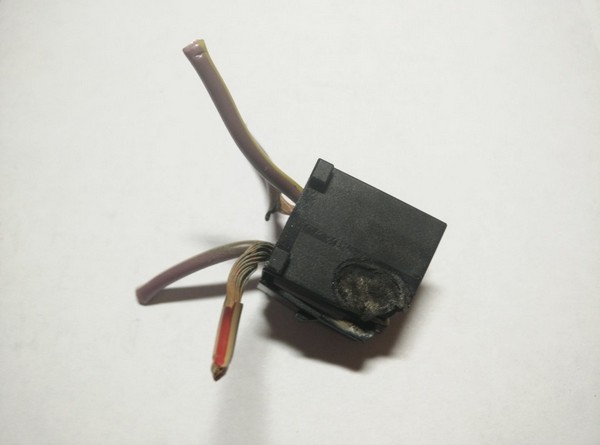

Фишку обрезал, так как изоляция проводов вблизи колодки просто рассыпалась в руках.
На разборке нашел резистор сразу с колодкой. Запросили 300 000 белорусских рублей (новая не оригинальная стоит 450 000, а оригинальная в 2 раза дороже);

33:926


34:1431


35:1936

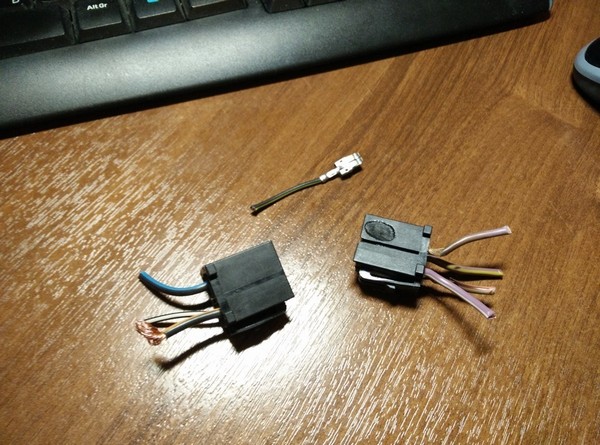

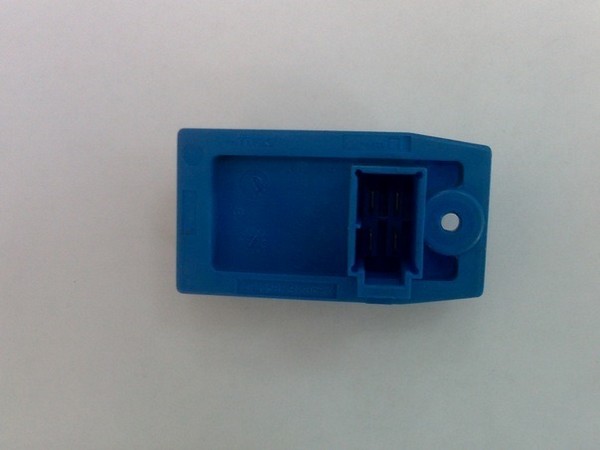

Слева купленная колодка

35:1984

Соединил провода с новой колодкой (расположение смотрел по старой), закрутил новый резистор и соединил с колодкой. Все работает.

35:2222



Заодно снял моторчик печки, чтобы глянуть в каком он состоянии.
Снимается он легко — отключаем сзади колодку, далее язычок со стрелочкой немного поднимаем вверх и прокручиваем моторчик против часовой стрелки.

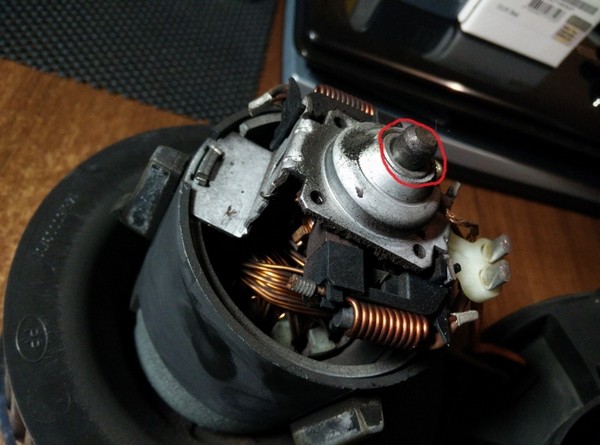

Результат: в крыльчатке убрал пару листьев, почистил от пыли и немного смазал втулку, где вращается ось (отмечено красным).

35:613


36:1118

4. Ремонт скоростей вентилятора печки Ford Mondeo

Многим известна такая проблема, как отказ от работы трех скоростей печки обогрева. Конечно, можно отогнать на сервис отдать деньги за запчасти и за работу, которую можно сделать самому.

36:1546

Причина данной проблемы - сгоревший термопредохранитель, который стоит в резисторе печки. Стоимость всего резистора 1.5 — 3 т.руб., стоимость термопредохранителя - в среднем 25 руб.

36:1877

Причиной поломки (перегорания) предохранителя:

36:1967

1. Давно не обслуживался вентилятор печки и от него периодически или постоянно идет свист или трель (если эта инфо нужна ее тоже опубликую).

36:2224



2. Чрезмерное количество влаги, она проникает при мойке, обильном дожде, или, когда оттаивают сугробы на стекле.

36:205

Исправление неполадки

36:252

Садимся на пассажирское сиденье, отодвигаем его до конца назад для удобства и открываем бардачок. Берем за боковые стенки, аккуратно тянем обе к центру ящика, затем слегка тянем нижнюю часть вверх и на себя.

36:633

Датчик находится в корпусе вентиляции с левой стороны, к нему идет "фишка" с 4 проводами. Для простоты поиска смотрите на провод питания самого вентилятора (они идут вместе). Отсоединяем контакт, берем звездочку на 20 (могу ошибаться) и выкручиваем всего один саморез крепления. Вытащили наш резистор - на нем от 1 к 4 контакту один единственный предохранитель, его перекусываем. В магазине с электродеталями покупаем (берите лучше сразу несколько) термопред с характеристиками 15 — 16 А и температурой 184 — 205 градусов плавления (думаю, что все поняли). Лично у меня стоит 15А 205 градусов. Так как менял раза 3, лучше взять помощнее. Далее либо обжимаем плоскогубцами, либо припаиваем высоко температурным припоем, так как температура там действительно высокая. НИКАКОЙ ИЗОЛЕНТЫ или других изолирующих материалов! Вот и все собираем обратном порядке.

36:2173



5. Ремонт переключателя положения обдува печки Ford Mondeo

Неполадка: печка в Форде Мондео стала жить своей жизнью, точнее переключатель обдува. Могла застрять в положении ноги или лицо, или лобовик. При этом при переключении никакой реакции. Иногда с раза 20-30 при дерганье из края в край удавалось поменять направление. У кого такое случилось смотрим.

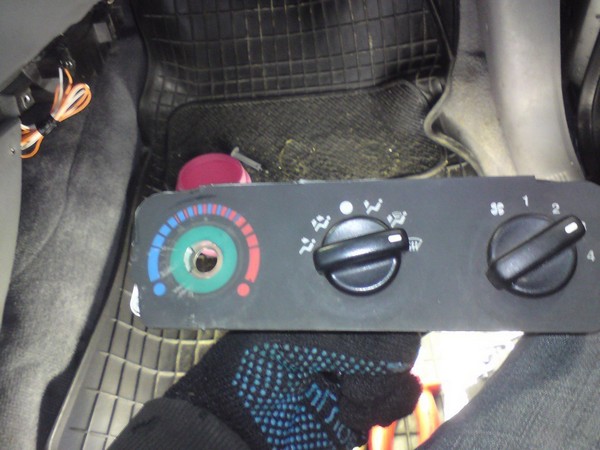

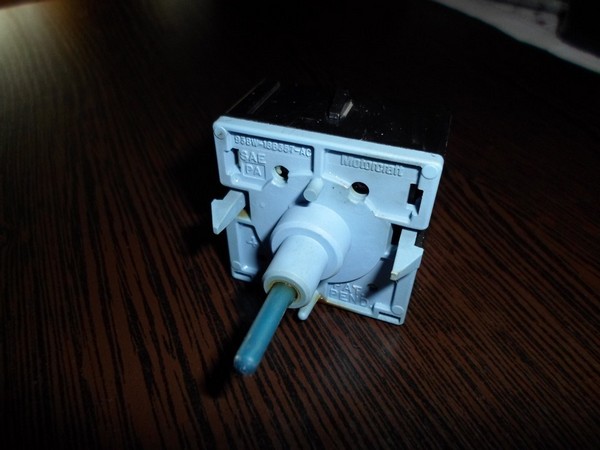

Извлекаем вот этот переключатель

36:702


37:1207

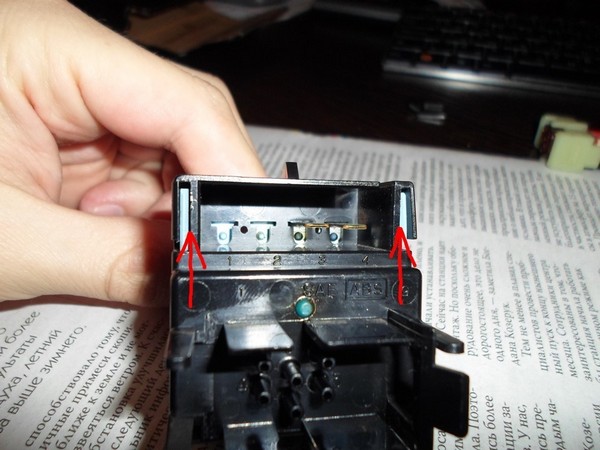

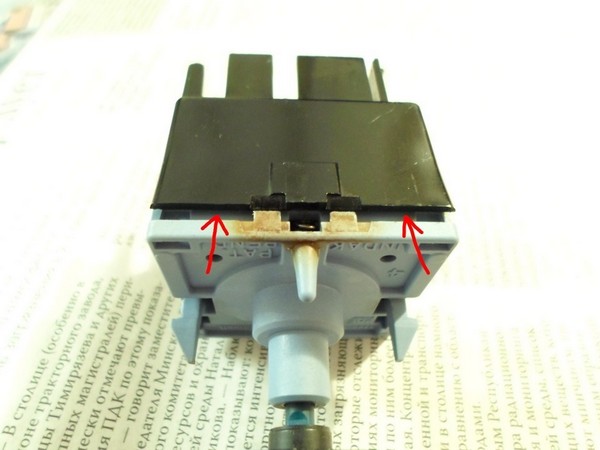

И аккуратно его разбираем. Поддеваем ножом или отверткой где стрелки. Не потеряйте пружинку и шарик фиксирующий положение.

37:1436


38:1941

А здесь с внутренней стороны поддеть и оттягивать голубую часть вперед.

38:2076




39:504

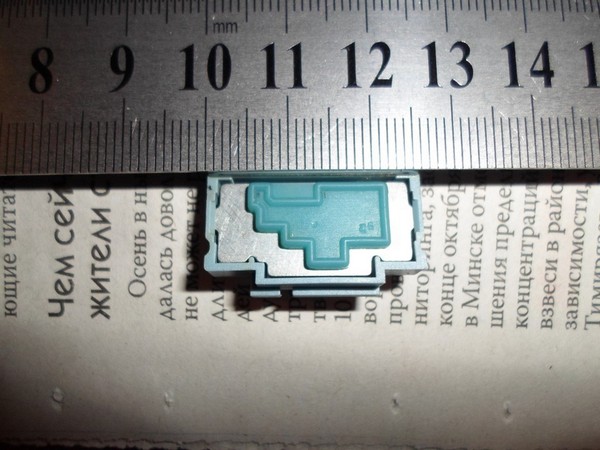

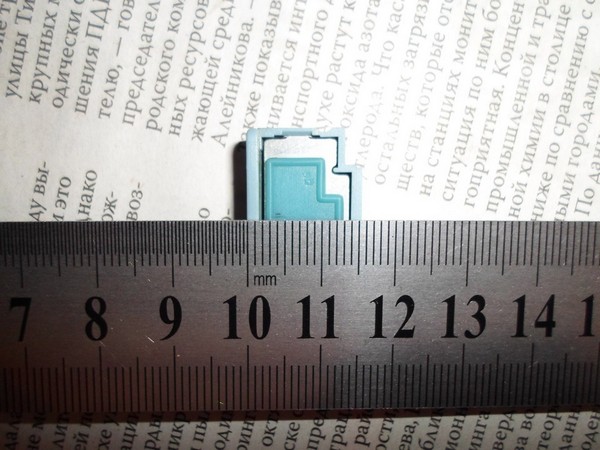

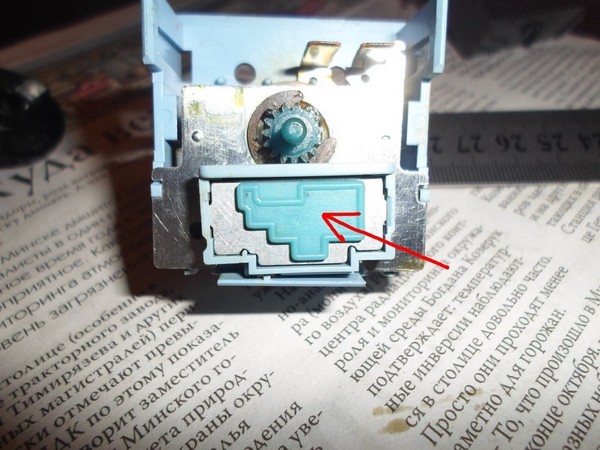

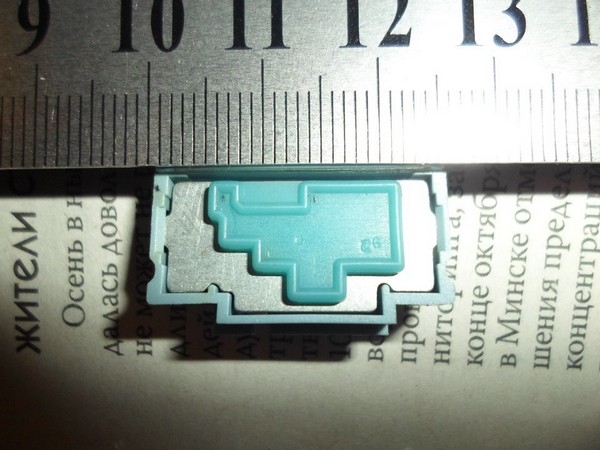

Вот эта голубая резинка была отклеена.

39:578


40:1083

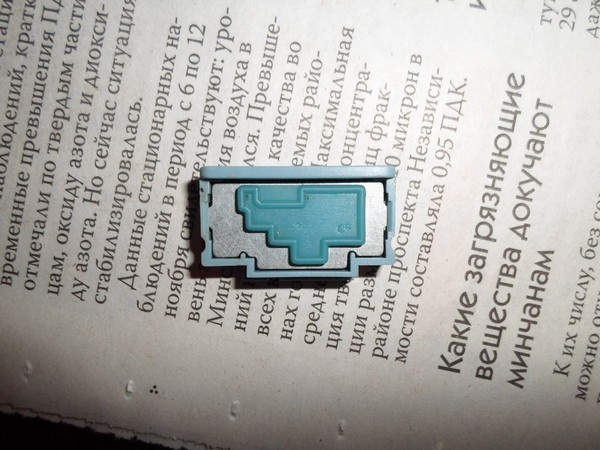

Приклеиваем Суперклеем обратно на место, по крайней мере у меня было видно, как и куда её ставить по старому клею. А если нет, то вот примерное её расположение.

40:1375


41:1880


42:2385




43:504


44:1009

Смысл этой резинки перекрывать определенные пневмотрубки в переключателе обдува положений.

44:1183


45:1688

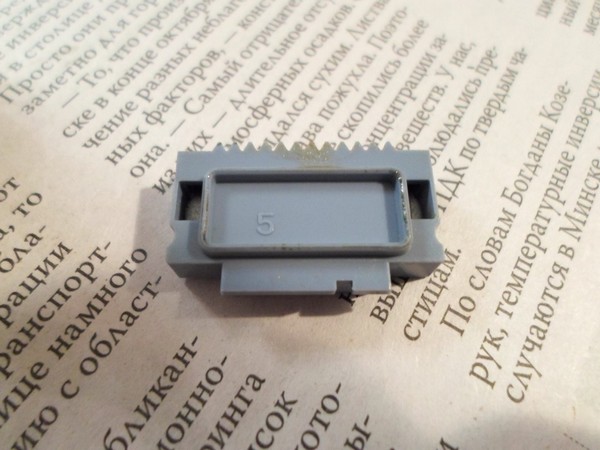

А дальше нужно установить саму заслоночку

45:1769


46:2274

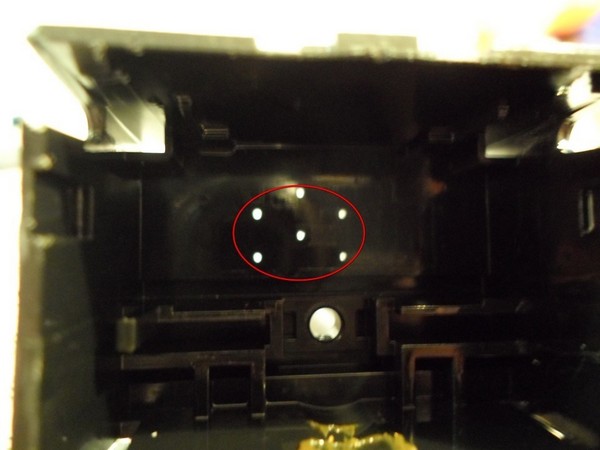

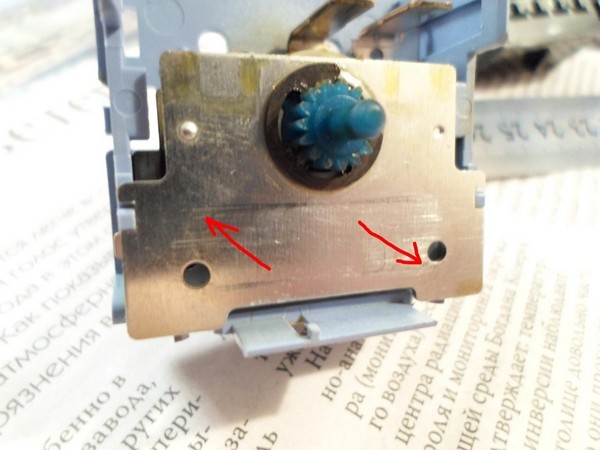

в правильном положении. Её ход виден на царапинах в ответной части

46:124


47:629

Ставим обдув в крайнее положение и заслонку на конец царапины кладем, удерживая двигаем в другое крайнее положение и смотрим по царапине на сколько зубов смещать заслонку. Установил я её не с первой попытки, так что лучше это делать непосредственно в машине.
Ну и незабываем шарик, пружинку, и собираем обратно. Если корпус неудачно вскрывали, и он некрепко защёлкивается то можно перемотать изолентой или проволокой.

47:1397

6. Переключение положений заслонок печки в Ford Mondeo

Неполадка: перестали переключаться заслонки печки Форда Мондео - дула только на лобовое стекло. Решил попробовать исправить данный недуг. Оказалось, что у меня расплавилась резинка на переключателе рециркулятора (регулятор скоростей печки) и забила одну из трубок. В качестве временной контрмеры я просто заглушил все 3 шланга идущих к переключателю скоростей печки.

47:2169




48:504

Все сразу заработало.

48:547

7. Подключение обогрева и обдува передних сидений Ford Mondeo от рестайла на дорестайл

Установил кожаный салон от рестайла на свой Форд Мондео. На передних сиденьях установлен подогрев и обдув. Вот и решил его подключить.
Т.к. я не умею читать схемы (к сожалению), подключал не "по феншуй", а как смог.
В фишках, которые под сиденьями, используются 4 пина под водительским и 3 пина под пассажирским сиденьем. Из них 3 пина — земля и по 2 пина под каждым сиденьем запараллелены между собой. От одной пары пинов провод провёл к проводу постоянного питания прикуривателя (оранжево-жёлтый, толстый), от второй пары — к пину на кнопках.
От кнопок один пин — земля, второй — к сиденьям, третий (голубого цвета провод) — к любому такого же цвета (я его кинул на провод, который идёт к кнопкам подогрева стекла), ещё 2 провода идут на зелёный разъём, что на салонном блоке предохранителей (см. схему на фото).
Коврик не снимал, протянул так. Для установки только пришлось снять сам подлокотник в сборе и пластиковую защиту у ног водителя.
П.С.: Т.к. рамки для кнопок у меня не было, порезал английскою бороду болгаркой, да и сделал рамку. К своей бороде прикрепил с помощью паяльника и медной сетки.
Всё работает. Сказано, сделано.
Всем всех благ.

48:2776




49:504

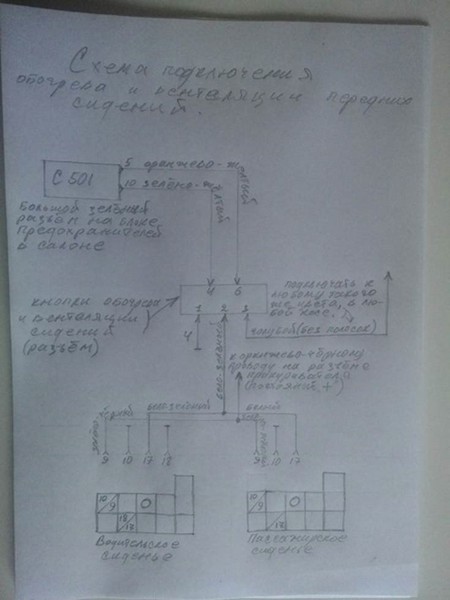

Схема

49:518


50:1023

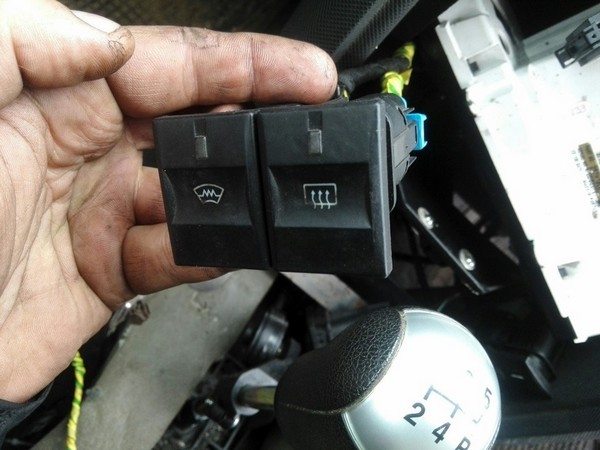

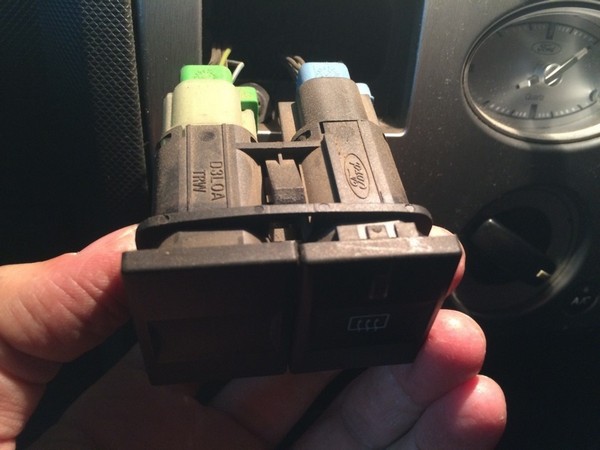

Кнопки обогрева стёкол

50:1069


51:1574

Голубой провод на кнопках обогрева стёкол

51:1655


52:2160

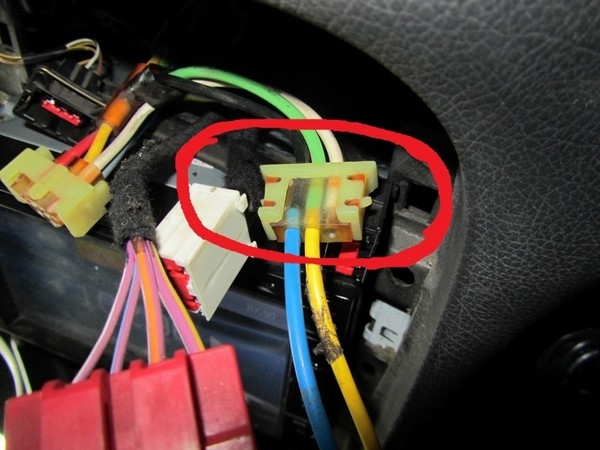

Оранжево-жёлтый провод на разъёме прикуривателя

52:92


53:597

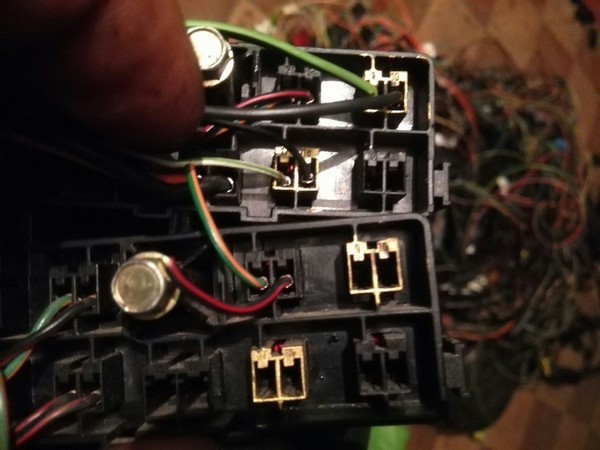

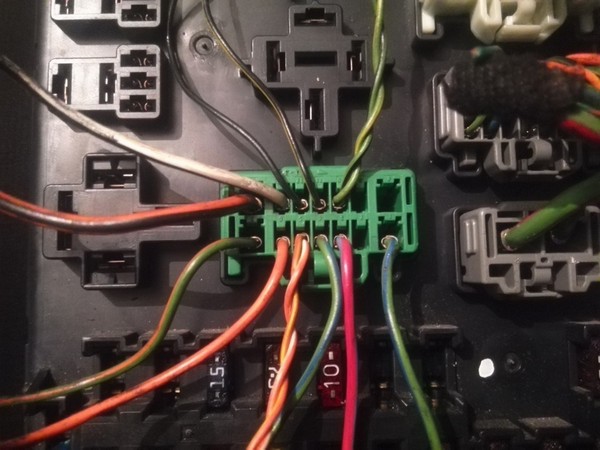

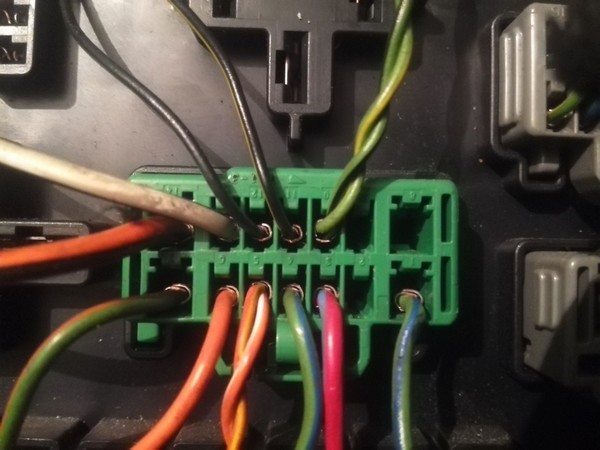

Зелёный разъём на салонном блоке предохранителей

53:692


54:1197

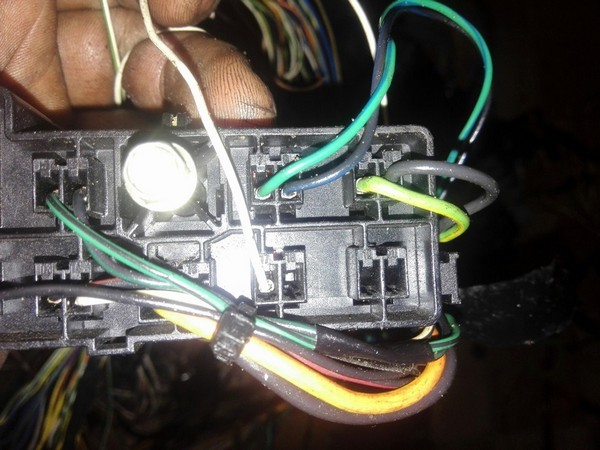

Пины на зелёном разъёме (те, что в скрутках)

54:1279


55:1784

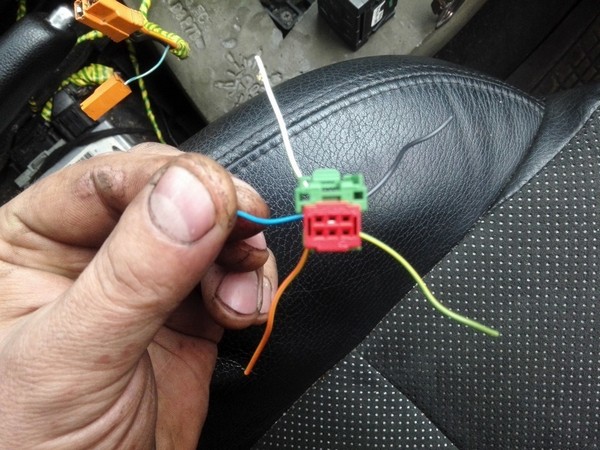

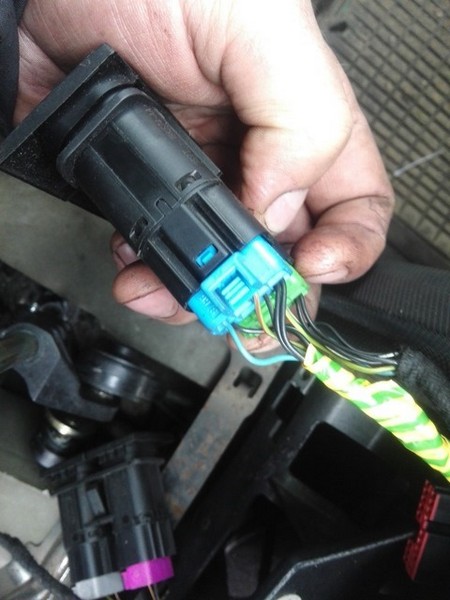

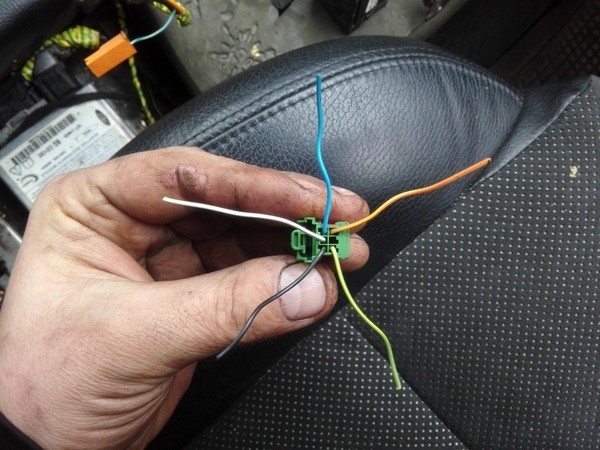

Разъёмы, которые под сиденьями (золотым обведены нужные пины)

55:1900


56:2405



Разъём водительского сиденья

56:57


57:562

Разъём пассажирского сиденья

57:620


58:1125

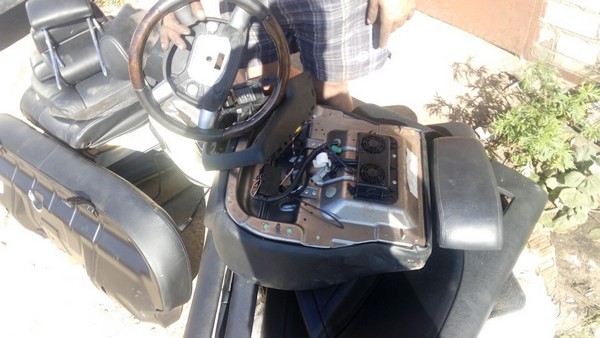

Борода — донор

58:1156


59:1661

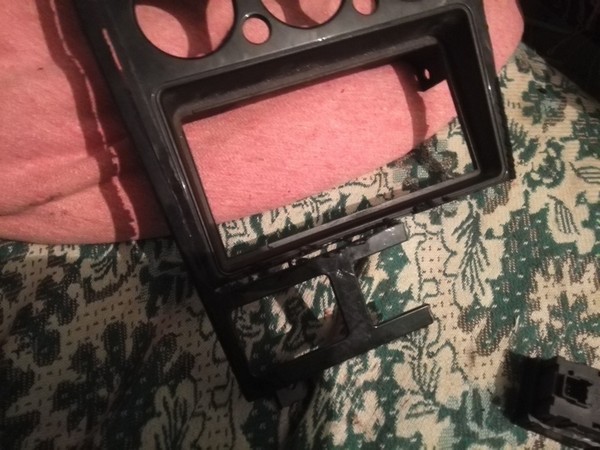

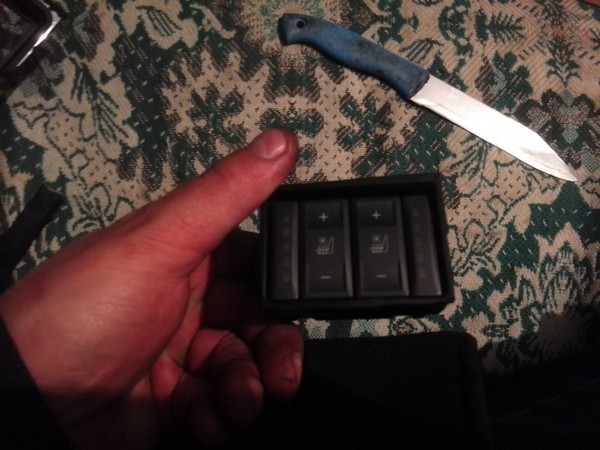

Примерка рамки

59:1692


60:2197



Разъём кнопок подогрева сидений спереди

60:77


61:582

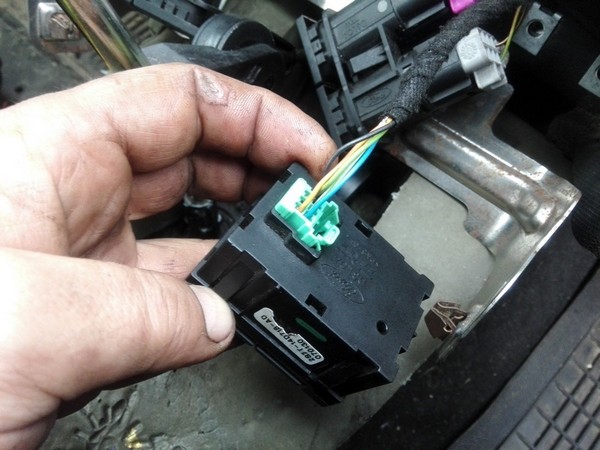

Разъём кнопок подогрева сидений сзади

61:656


62:1161

Кнопки подогрева сидений подключены

62:1232


63:1737

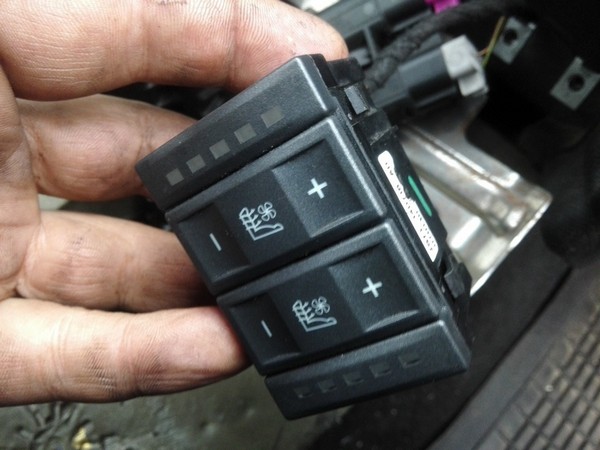

Кнопки подогрева и вентиляции сидений (рестайл)

63:1828


64:2333

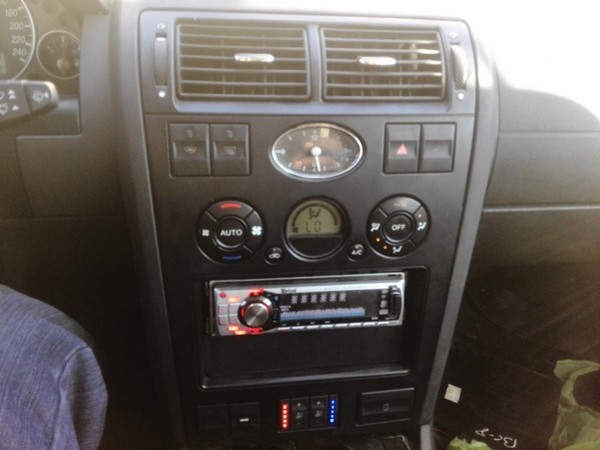

Так теперь это выглядит

64:46
