Ремонт радиатора отопителя УАЗ 469

Неисправность: потек радиатор отопителя в УАЗ 469.

0:94

Ремонт радиатора отопителя УАЗ 469

1:601

Задача: поменять радиатор отопителя на УАЗ 469

1:689



1:699

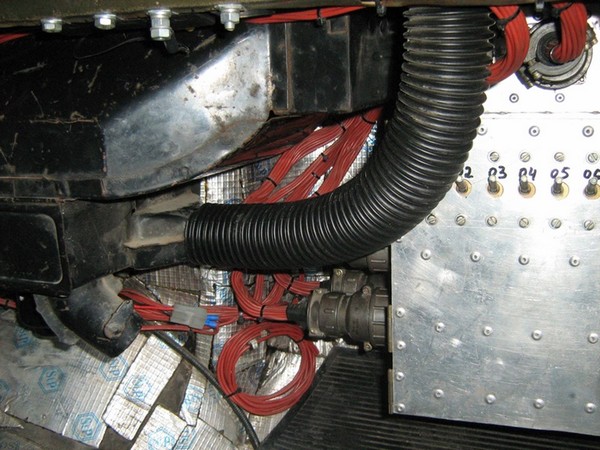

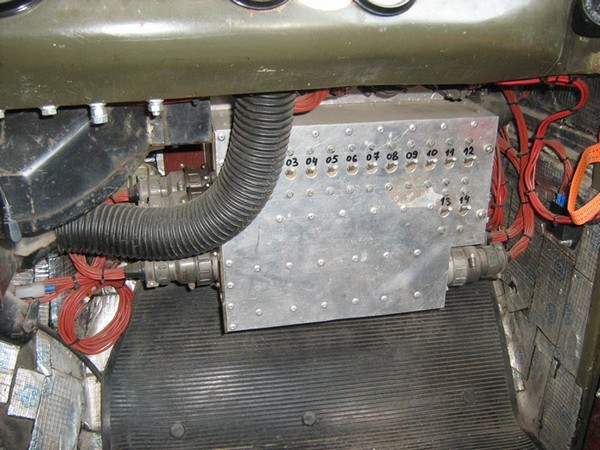

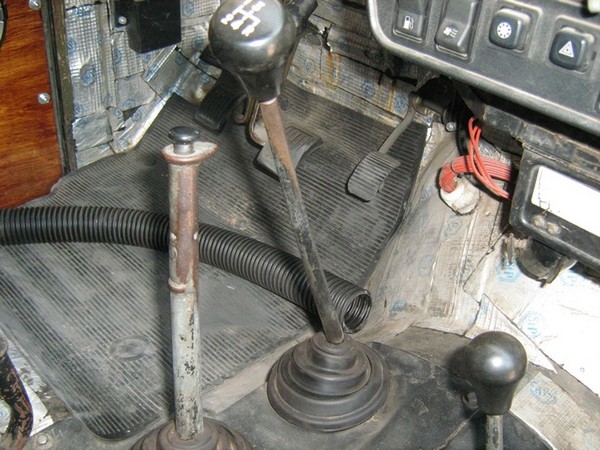

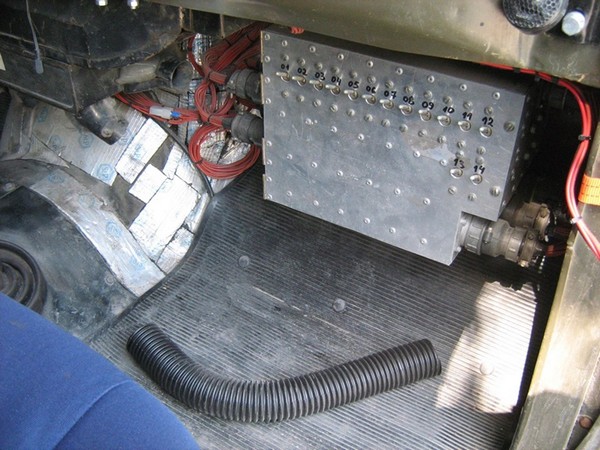

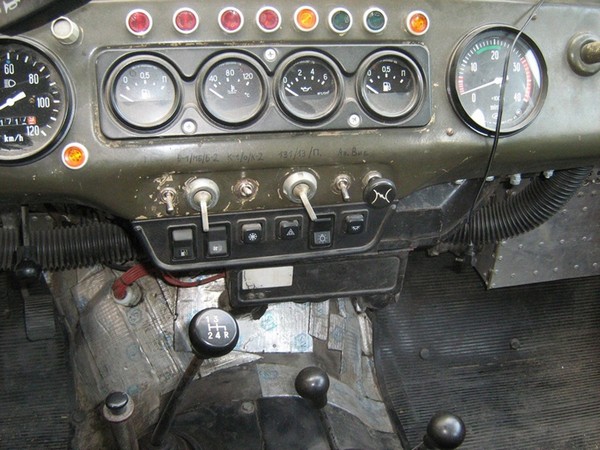

Оцениваем предстоящий объем работ по замене радиатора отопителя на УАЗ 469:

1:839

Ремонт радиатора отопителя УАЗ 469

2:1346

Ремонт радиатора отопителя УАЗ 469

3:1853

Снимаем воздушные патрубки с отопителя:

3:1930

Ремонт радиатора отопителя УАЗ 469

4:2437



Ремонт радиатора отопителя УАЗ 469

5:506

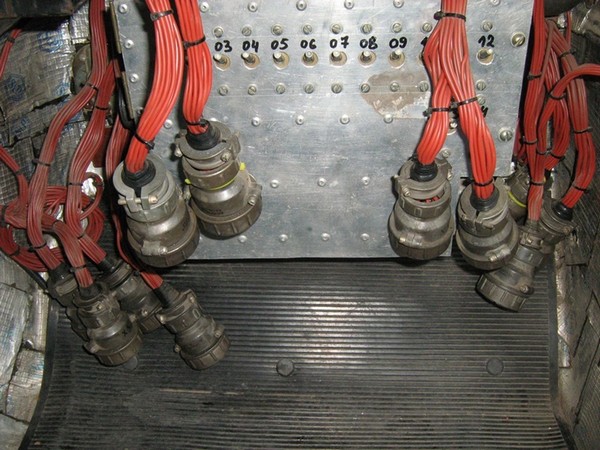

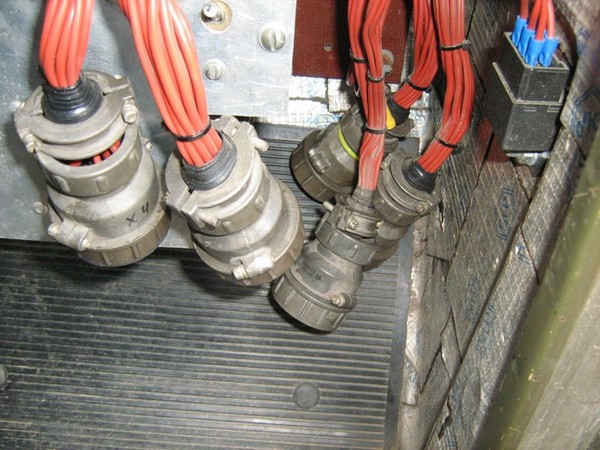

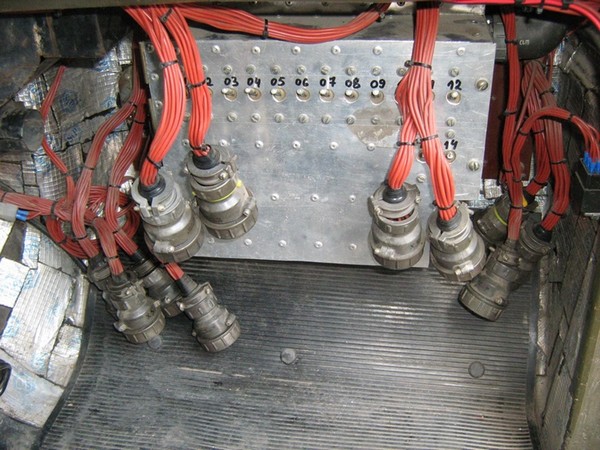

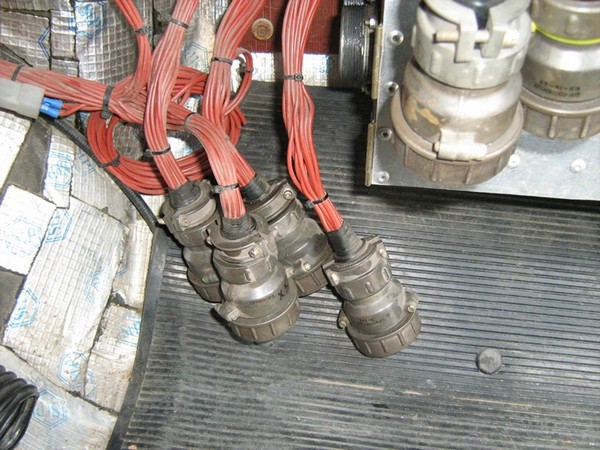

Откручиваем разъемы от блока оправления, для его снятия:

5:613

Ремонт радиатора отопителя УАЗ 469

6:1120

Ремонт радиатора отопителя УАЗ 469

7:1627

Ремонт радиатора отопителя УАЗ 469

8:2134



Ремонт радиатора отопителя УАЗ 469

9:506

Ремонт радиатора отопителя УАЗ 469

10:1013

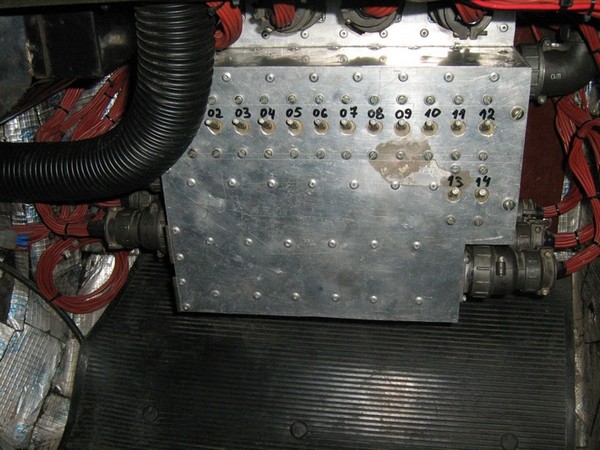

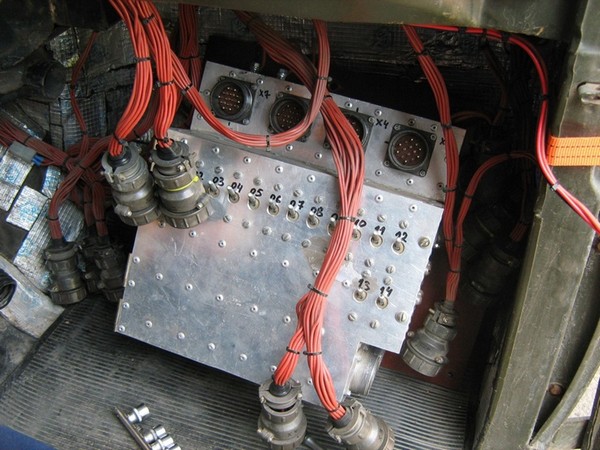

Откручиваем блок управления:

10:1070

Ремонт радиатора отопителя УАЗ 469

11:1577

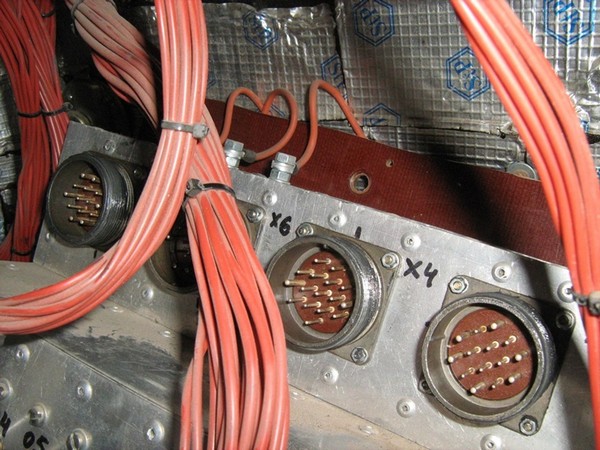

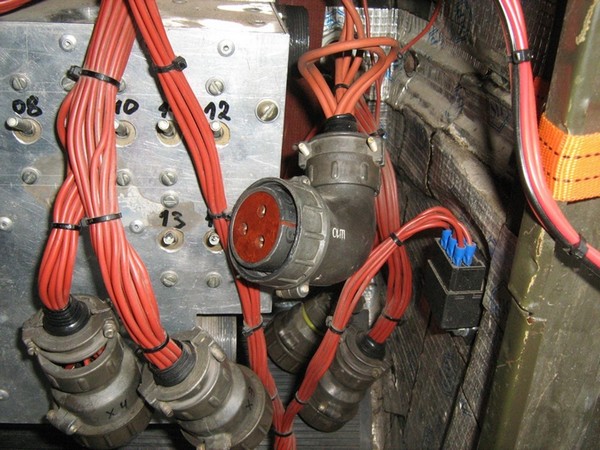

И откручиваем три массы от него:

11:1639

clip_image011

12:2146



clip_image012

13:506

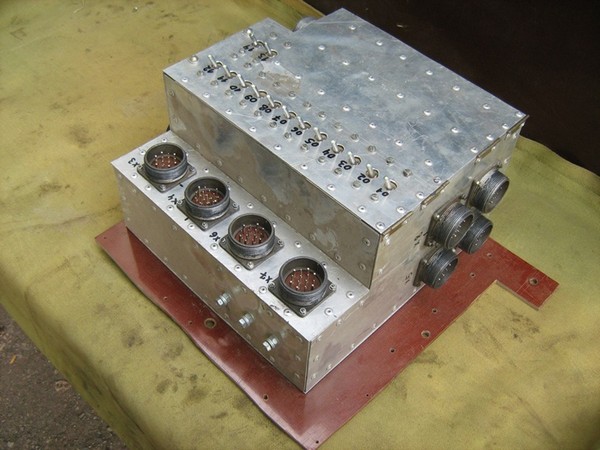

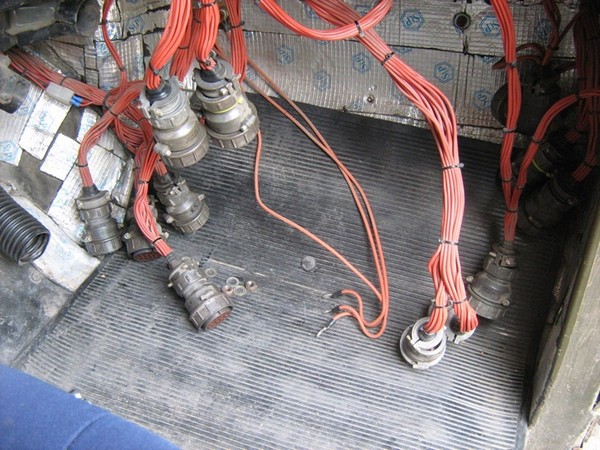

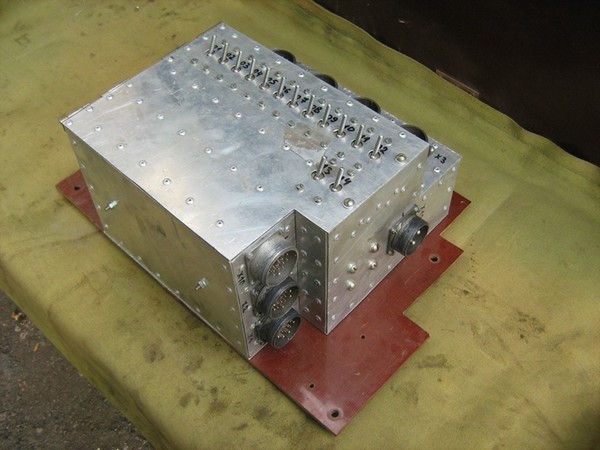

Блок снят:

13:528

clip_image013

14:1035

clip_image014

15:1542

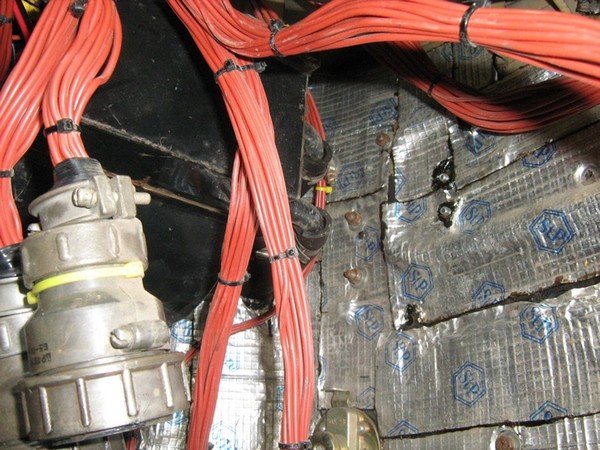

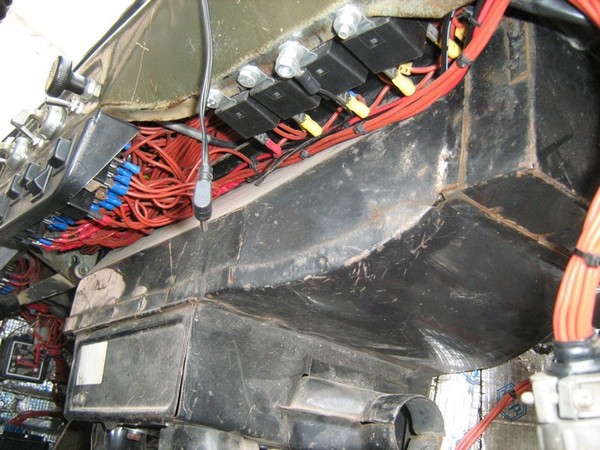

Теперь снятию отопителя ничего не мешает:

15:1622

clip_image015

16:2129



clip_image016

17:506

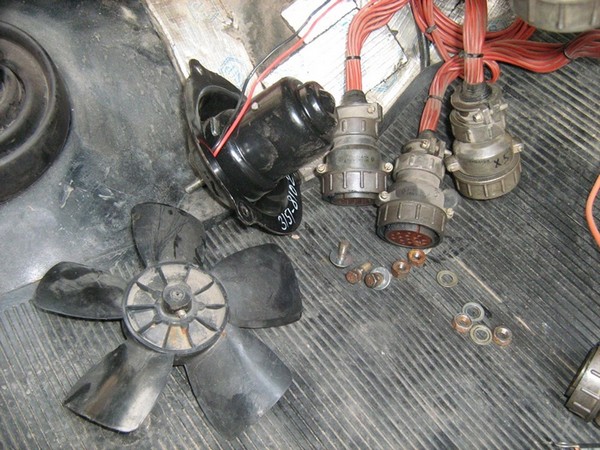

Снимаем вентилятор отопителя:

17:565

clip_image017

18:1072

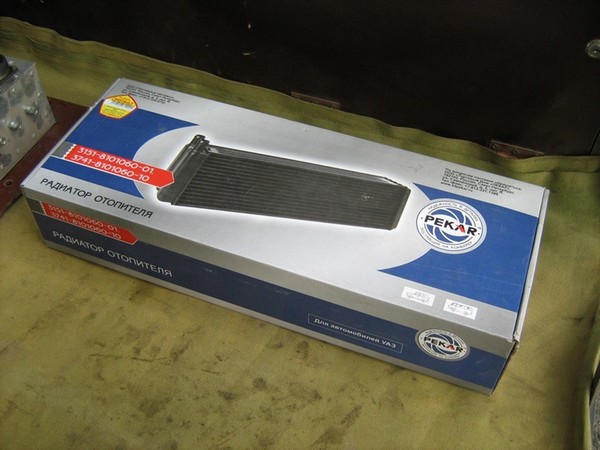

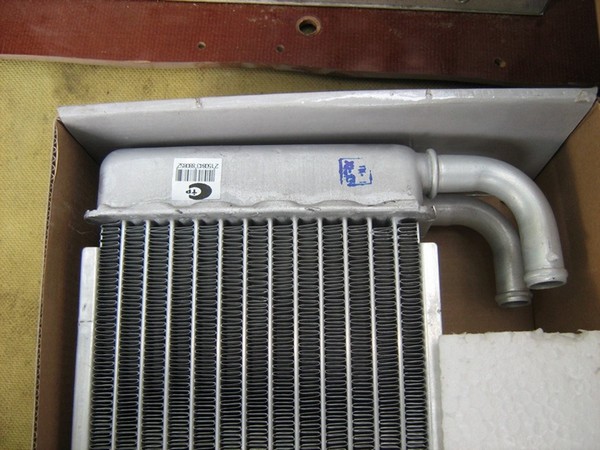

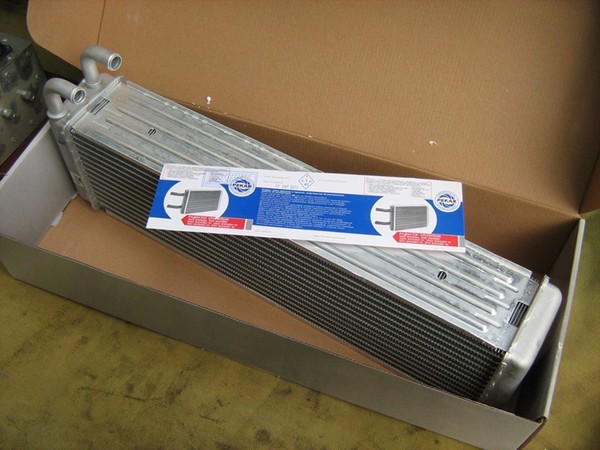

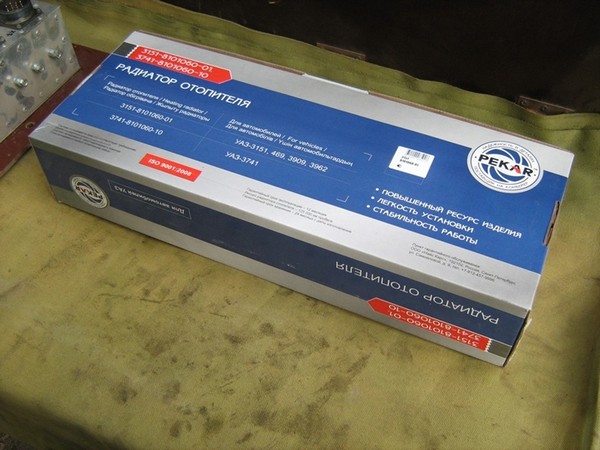

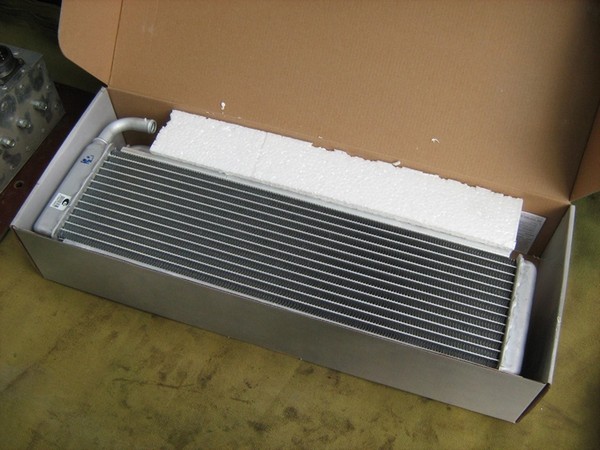

А вот и новый радиатор отопителя:

18:1136

clip_image018

19:1643

clip_image019

20:2150



clip_image020

21:506

clip_image021

22:1013

clip_image022

23:1520

clip_image023

24:2027



clip_image024

25:506

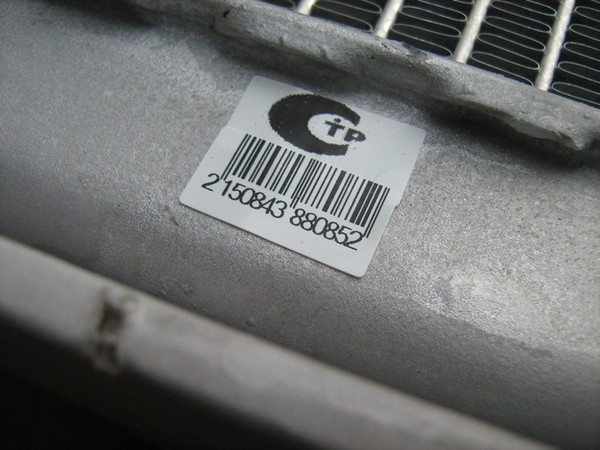

Радиатор отопителя 3151-8101060-01 — 7.950 тн. (43$)

25:585

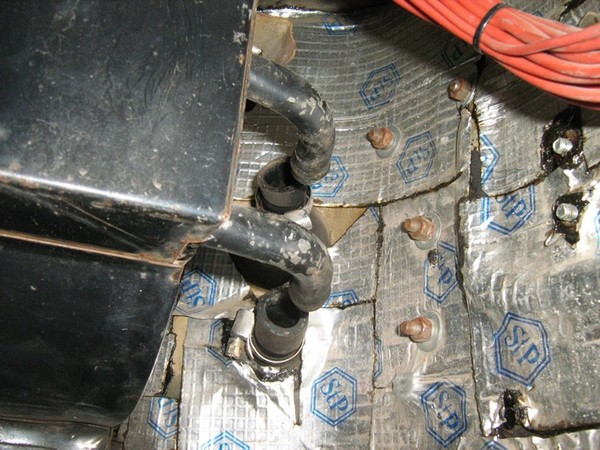

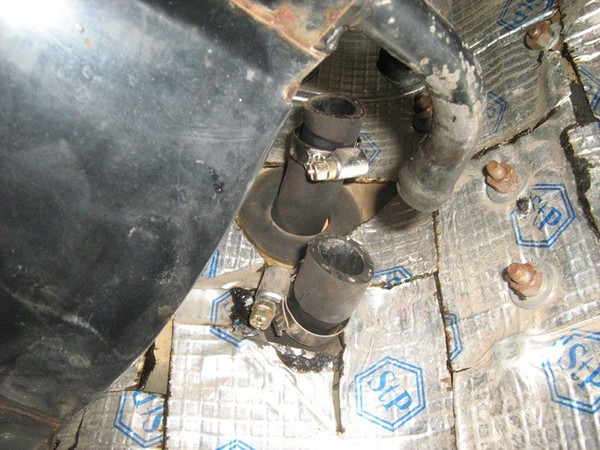

Снимаем патрубки со старого радиатора отопителя:

25:679

clip_image025

26:1186

clip_image026

27:1693

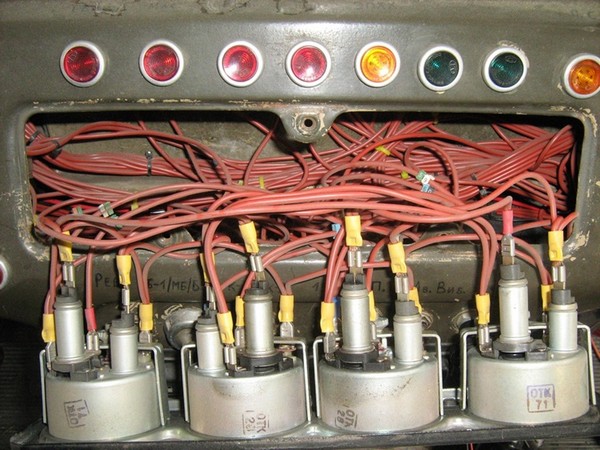

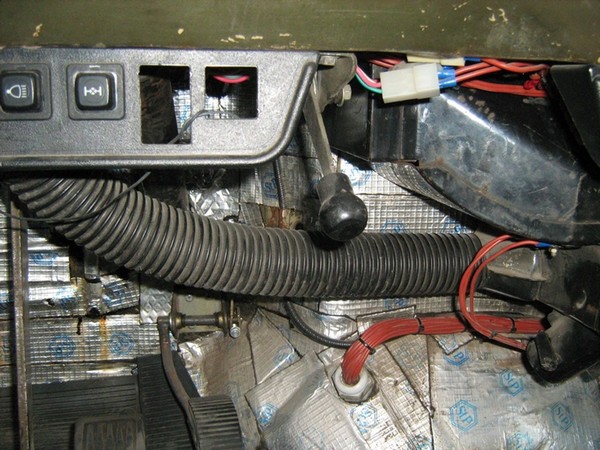

Откручиваем приборку, чтоб убедится что снимая отопитель, мы ничего не повредим в проводке:

27:1864

clip_image027

28:2371

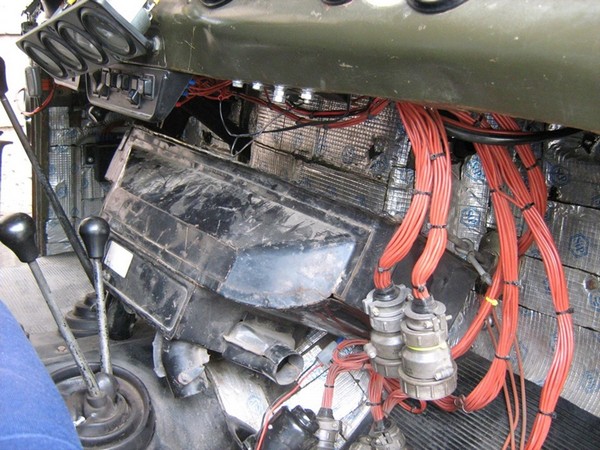

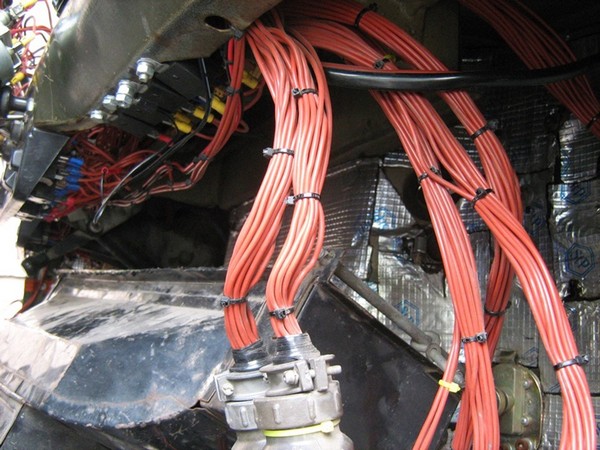

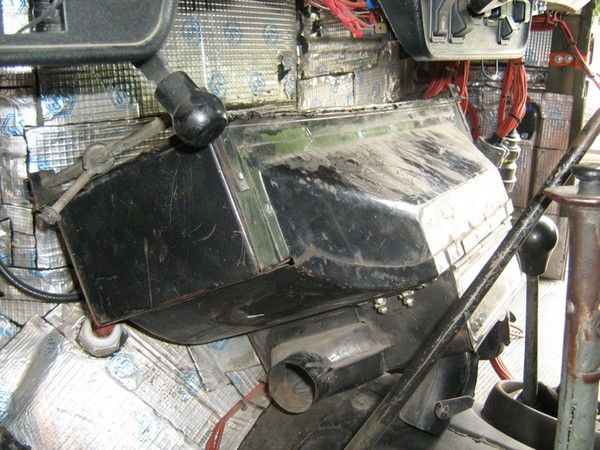

Аккуратно откручиваем и снимаем весь отопитель:

28:91

clip_image028

29:598

clip_image029

30:1105

clip_image030

31:1612

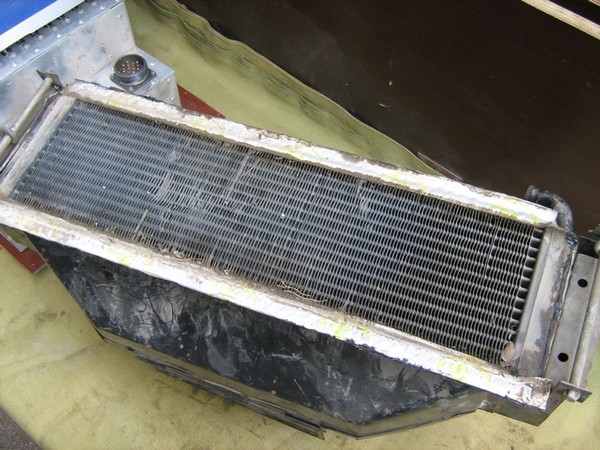

Отопитель снят:

31:1644

clip_image031

32:2151

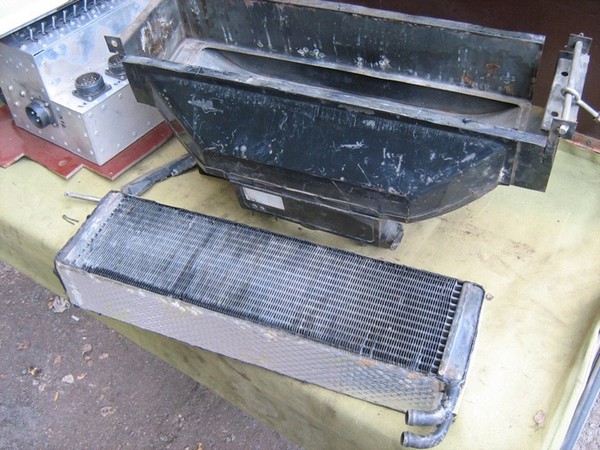

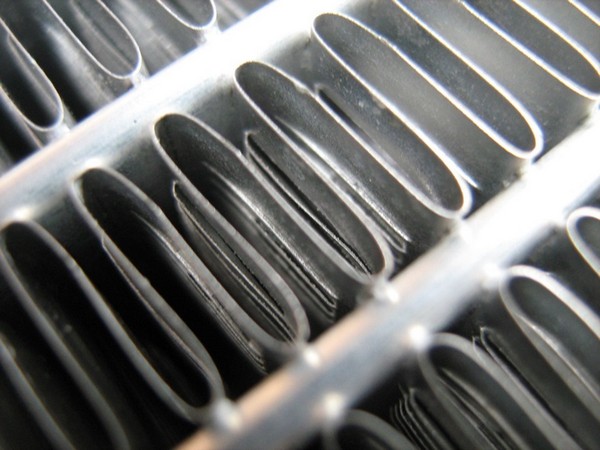

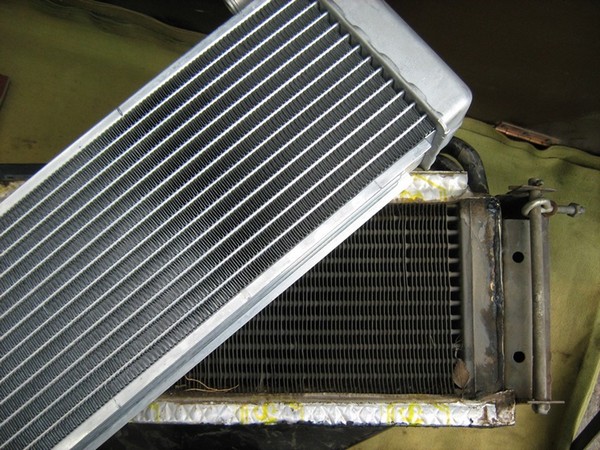

Соты нового радиатора в сравнении со старым:

32:84

clip_image032

33:591

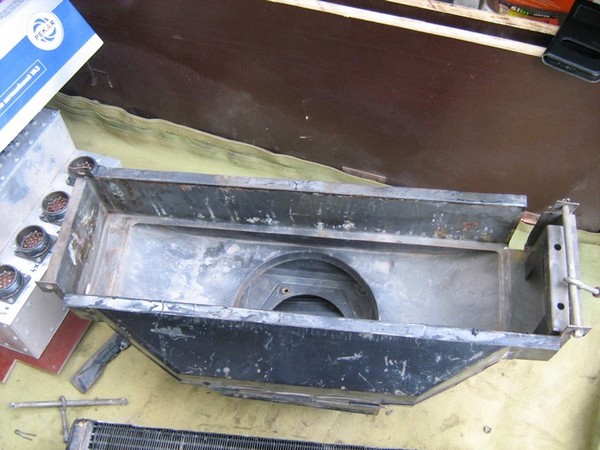

Снимаем старый радиатор:

33:640

clip_image033

34:1147

clip_image034

35:1654

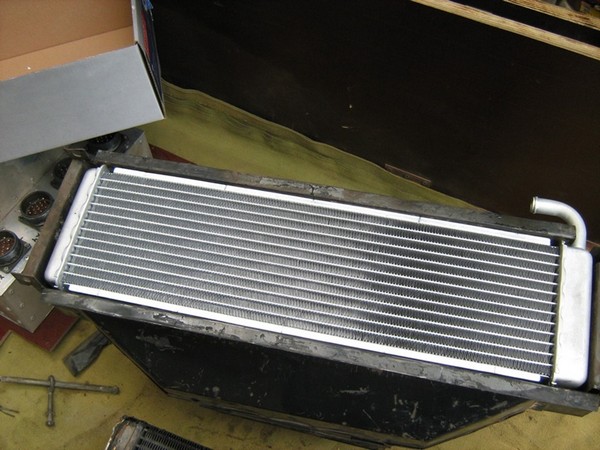

Примеряем новый радиатор:

35:1705

clip_image035

36:2212

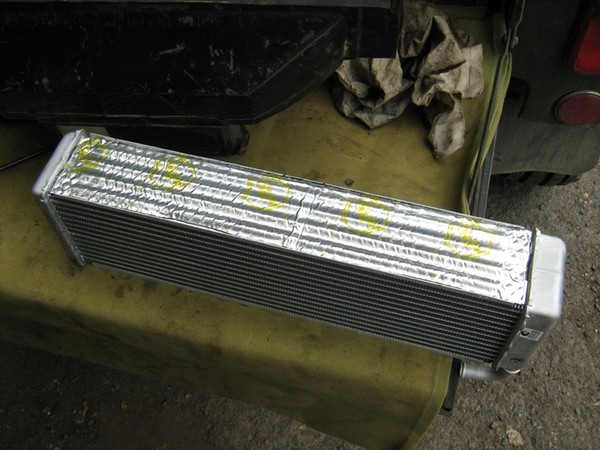

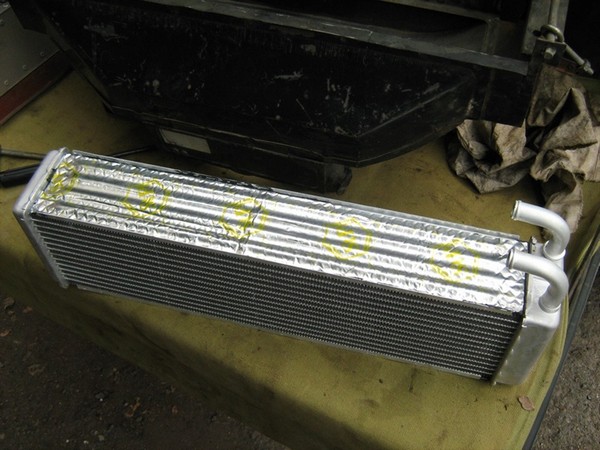

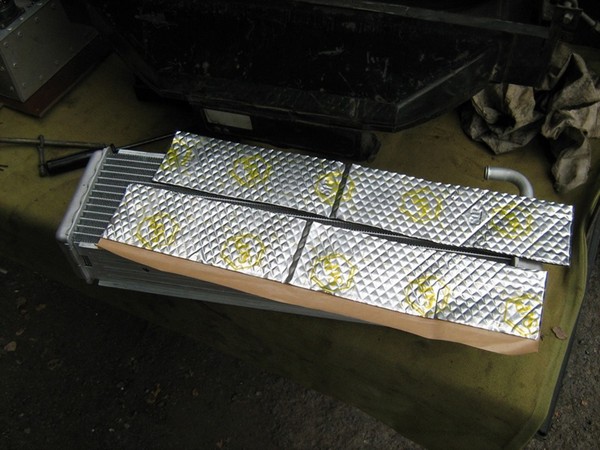

Вырезаем полоски вибропласта, наклеиваем его по бокам нового радиатора,
для более плотного его размещения в корпусе отопителя, и для исключения
продува холодного воздуха помимо радиатора:

36:351

clip_image036

37:858

clip_image037

38:1365

clip_image038

39:1872

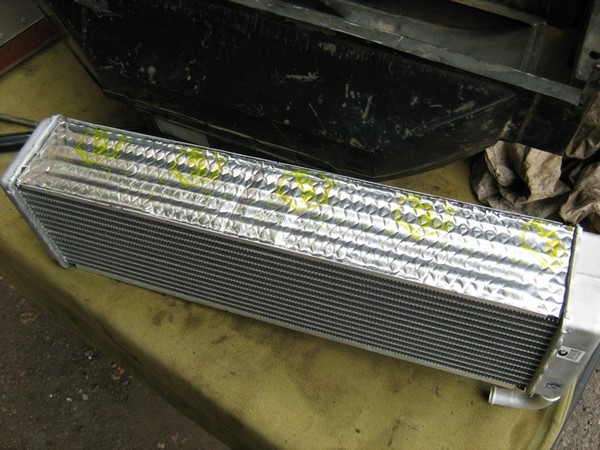

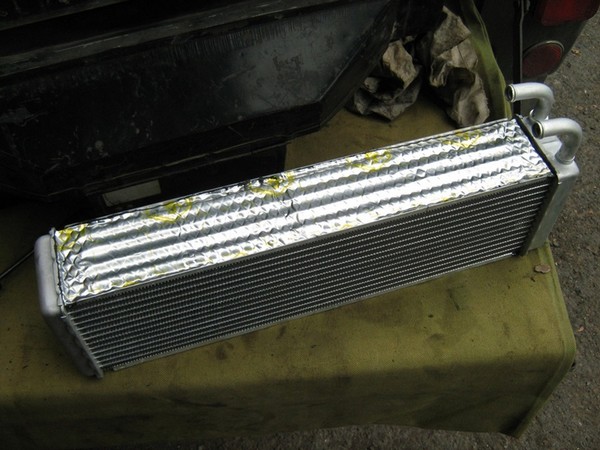

Так-же делаем еще один, второй слой:

39:1940

clip_image039

40:2447



clip_image040

41:506

clip_image041

42:1013

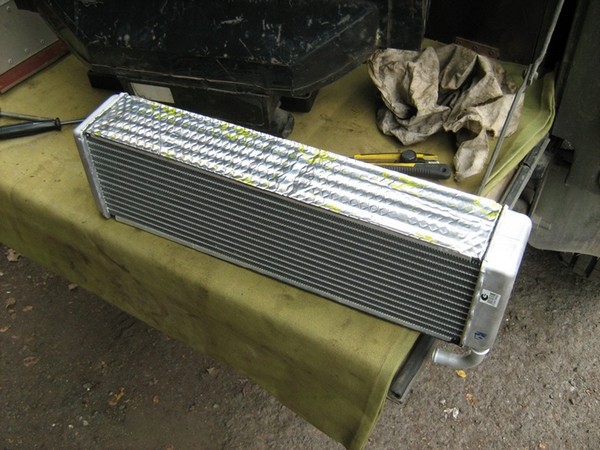

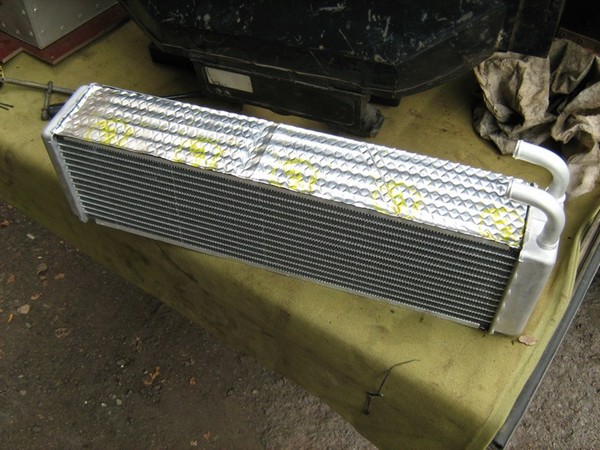

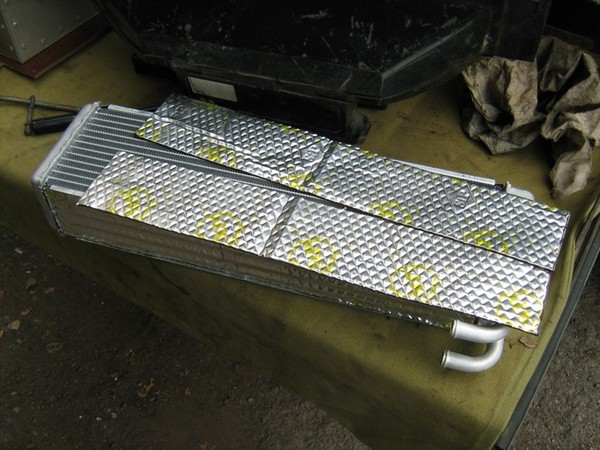

И так-же делаем третий слой:

42:1067

clip_image042

43:1574

clip_image043

44:2081



clip_image044

45:506

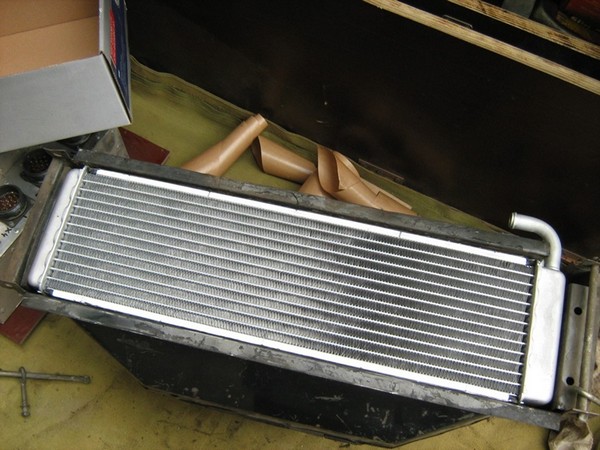

Теперь ставим радиатор в корпус отопителя:

45:588

clip_image045

46:1095

Благодаря вибропласту по бокам радиатора, он не болтается там, а плотно сидит.
И еще возможно, летом корпус отопителя не будет так сильно греться от радиатора.

46:1389

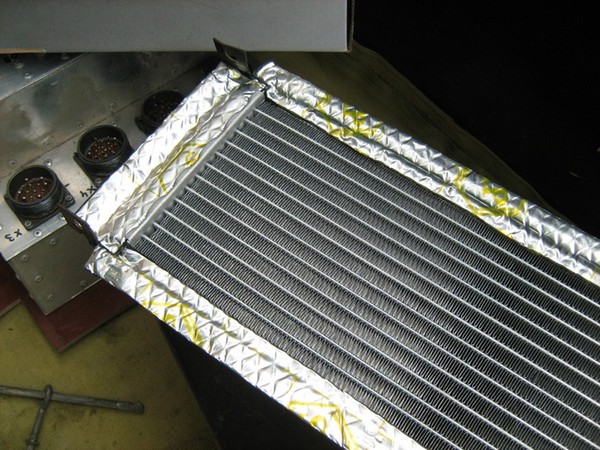

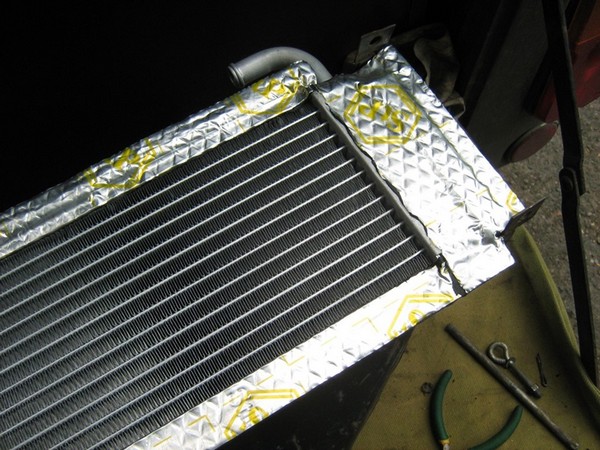

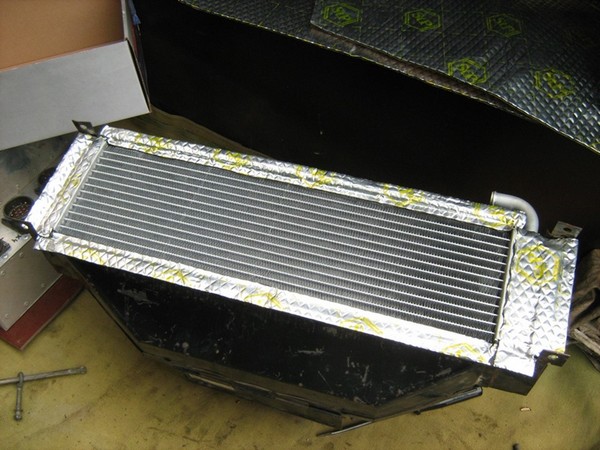

Теперь в качестве уплотнителя корпуса отопителя к кузову машины,
и заодно для исключения продува холодного воздуха мимо радиатора,
обклеиваем торцы корпуса отопителя и радиатора вибропластом:

46:1750

clip_image046

47:2257



clip_image047

48:506

clip_image048

49:1013

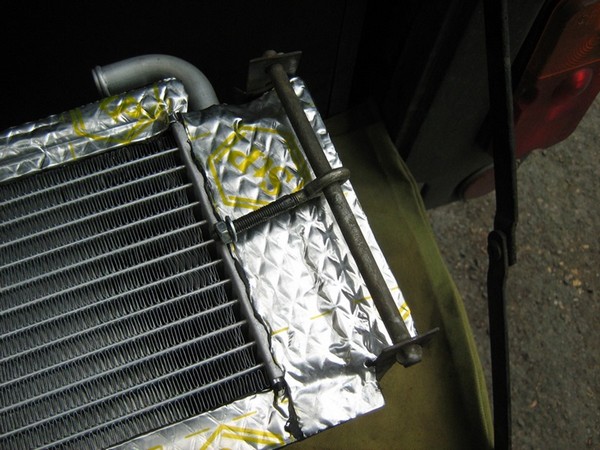

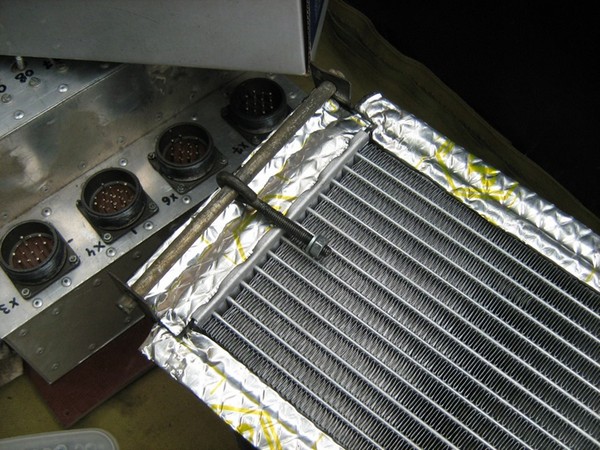

Крепеж отопителя, а именно шпильки смазываем литолом, а так-же меняем
старые ржавые гаечки на новые:

49:1200

clip_image049

50:1707

clip_image050

51:2214

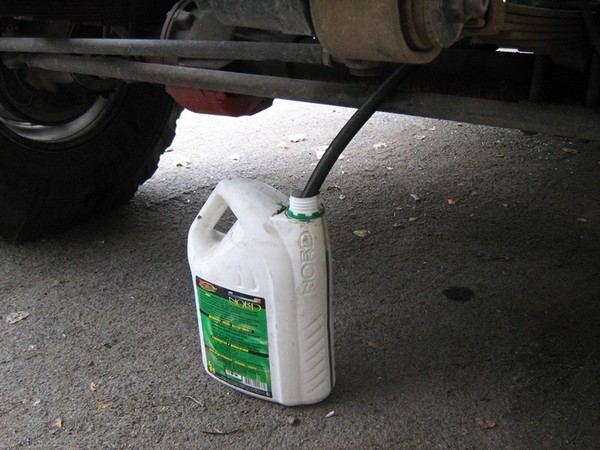

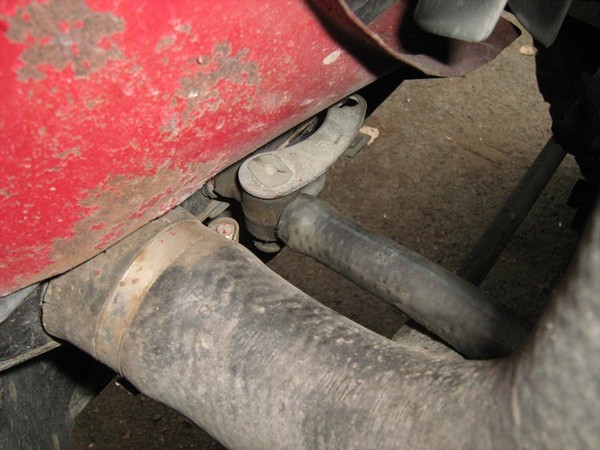

Сливаем часть антифриза:

51:48

clip_image051

52:555

clip_image052

53:1062

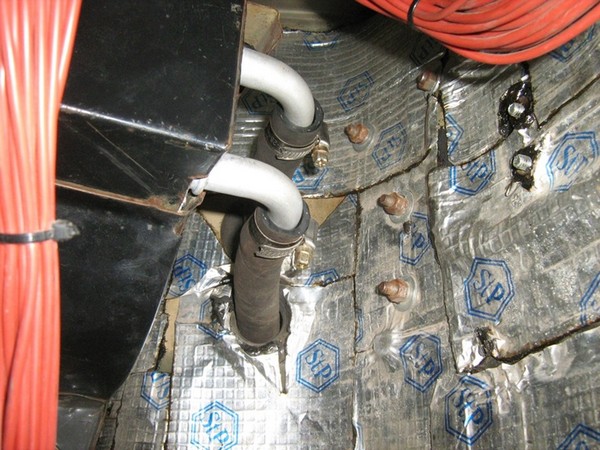

Ставим отопитель на место, и прикручиваем патрубки на радиатор:

53:1182

clip_image053

54:1689

clip_image054

55:2196

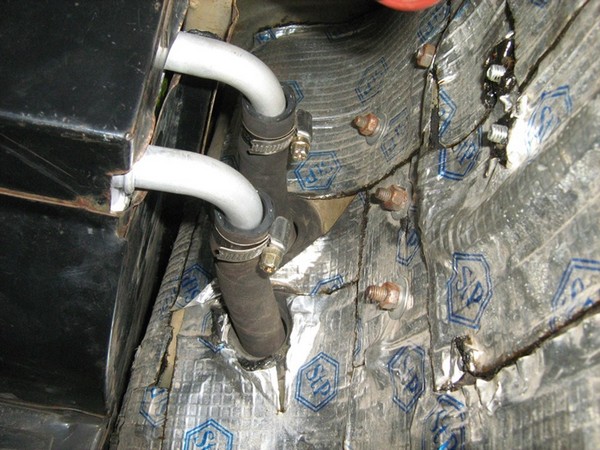

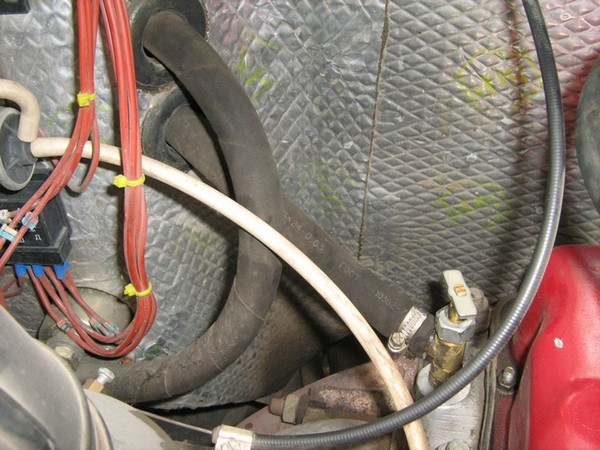

Патрубки от радиатора прикручиваем на места, нижний к крану на ГБЦ,
верхний на дополнительную помпу:

55:187

clip_image055

56:694

clip_image056

57:1201

На всех патрубках были обрезаны торцы по 2-3 см, чтоб не было следов от предыдущих
хомутов, и чтоб исключить подтекания… Короткий патрубок на кран ГБЦ был заменен.

57:1501

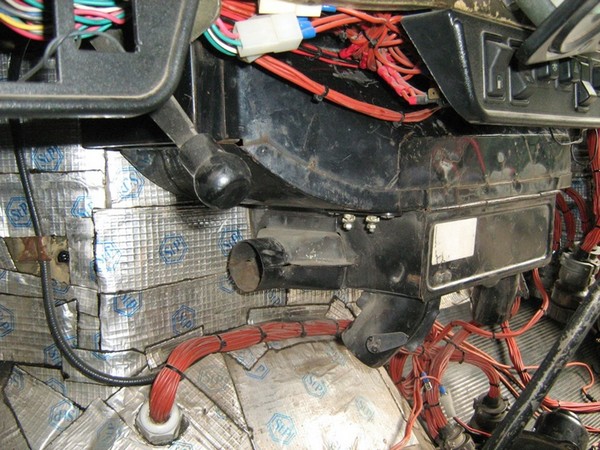

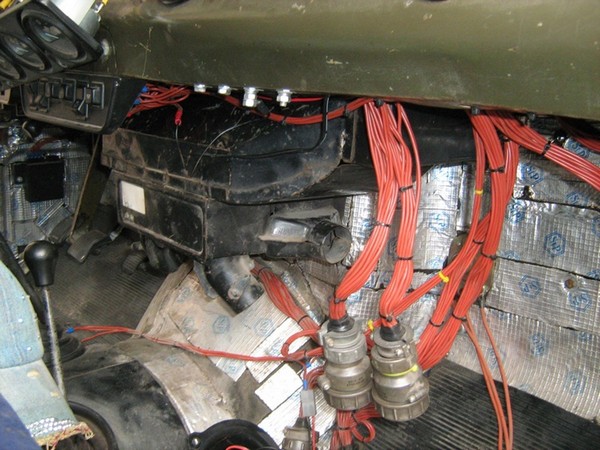

Отопитель на месте:

57:1540

clip_image057

58:2047



clip_image058

59:506

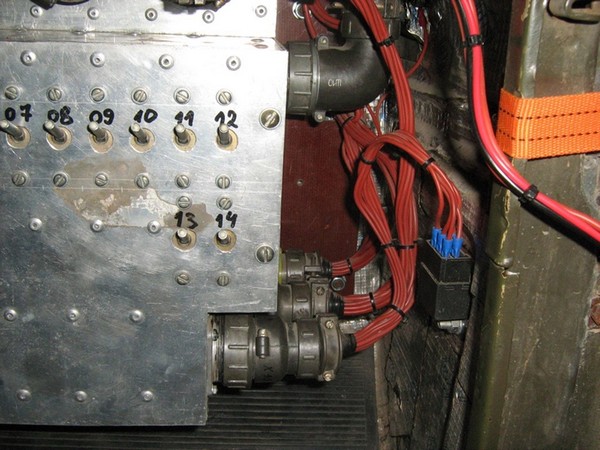

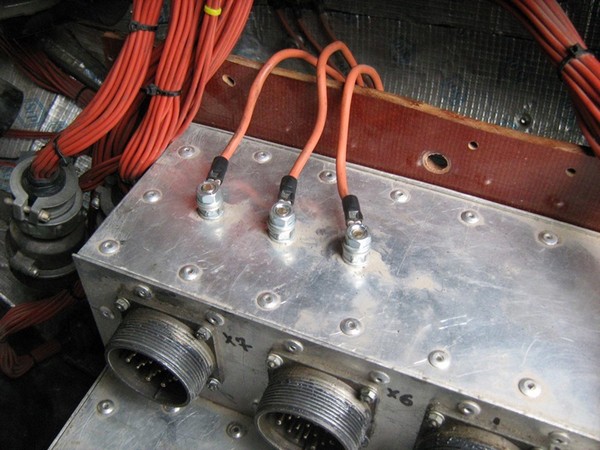

Прикручиваем три массы на блок управления:

59:588

clip_image059

60:1095

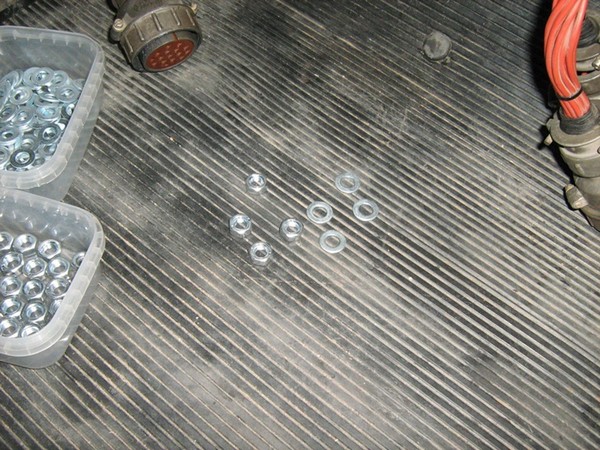

Так-же для крепления блока, берем новые шайбочки и гаечки,
а то старые заржавели, а эти не ржавеют:

60:1277

clip_image060

61:1784

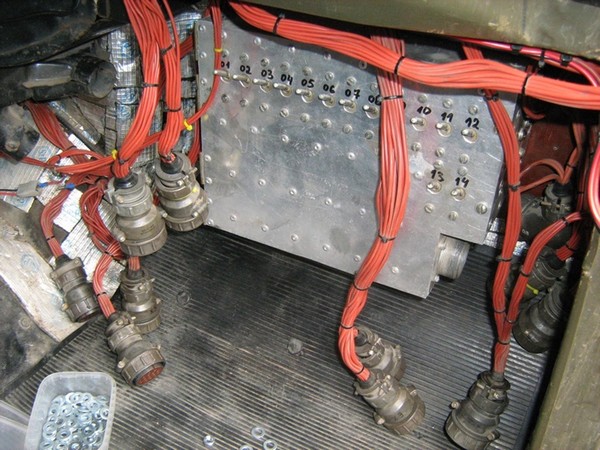

Прикручиваем блок управления:

61:1843

clip_image061

62:2350

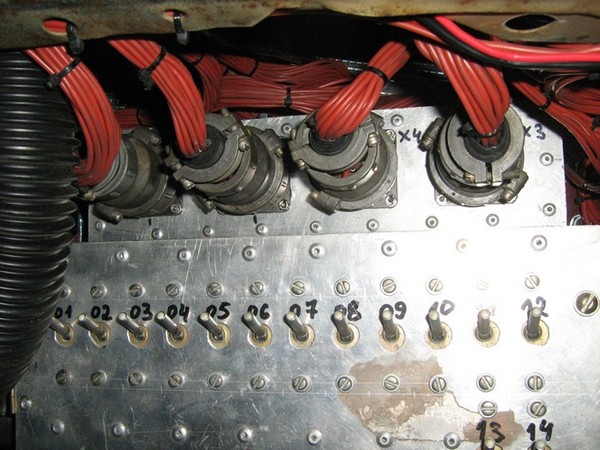

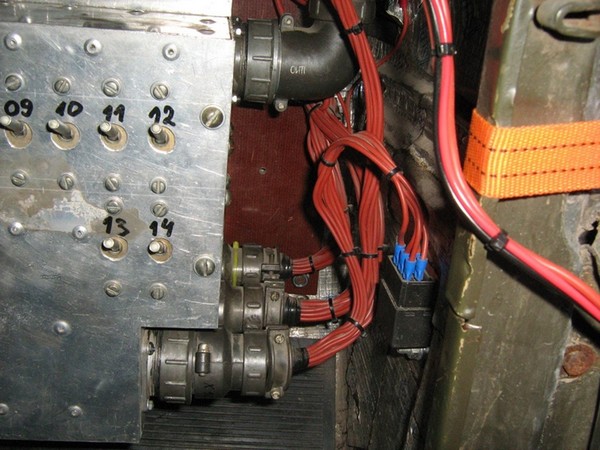

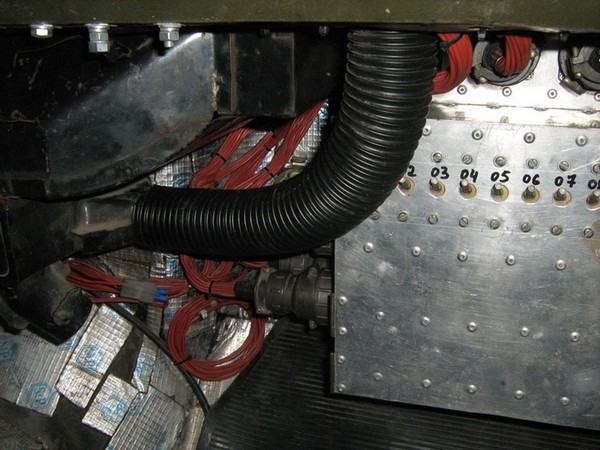

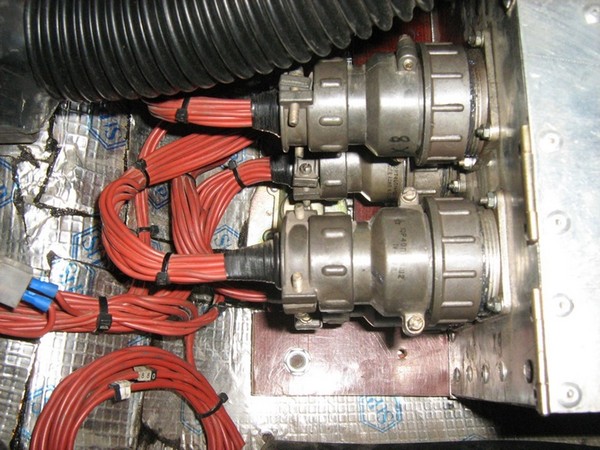

Прикручиваем все разъемы и ставим воздушный патрубок:

62:102

clip_image062

63:609

clip_image063

64:1116

Ремонт радиатора отопителя УАЗ 469

65:1623

Ремонт радиатора отопителя УАЗ 469

66:2130



Ремонт радиатора отопителя УАЗ 469

67:506

Ремонт радиатора отопителя УАЗ 469

68:1013

Ремонт радиатора отопителя УАЗ 469

69:1520

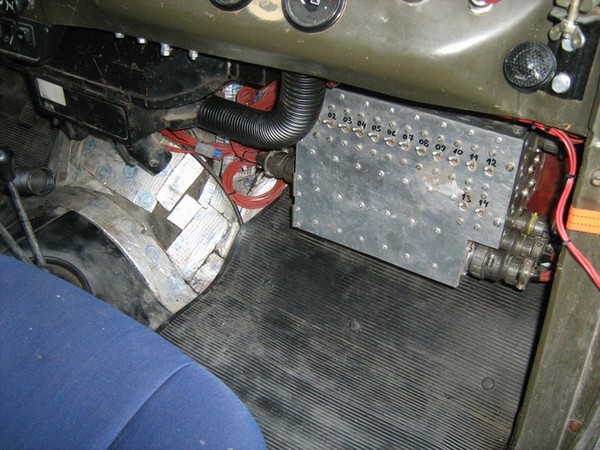

Ну вот и все, отопитель на месте:

69:1582

Ремонт радиатора отопителя УАЗ 469

70:2089



Ремонт радиатора отопителя УАЗ 469

71:506

Дальше просто доливаем антифриз, заводим ДВС, включаем доп. помпу, прогреваем до рабочей температуры, воздух из системы выгоняется сам, благодаря доп. помпе.

71:796

Результат: работы по ремонту радиатора отопителя УАЗ 469 выполнены.

71:923
