Ремонт рулевой рейки Nissan Qashqai

Содержание статьи:

0:37

1. Дефектовка рулевой рейки Nissan Qashqai

0:107

2. Изготовление втулок в рулевую рейку Nissan Qashqai

0:197

3. Сборка рулевой рейки Nissan Qashqai

0:259

4. Ремонт рулевой рейки Nissan Qashqai

0:321

1. Дефектовка рулевой рейки Nissan Qashqai

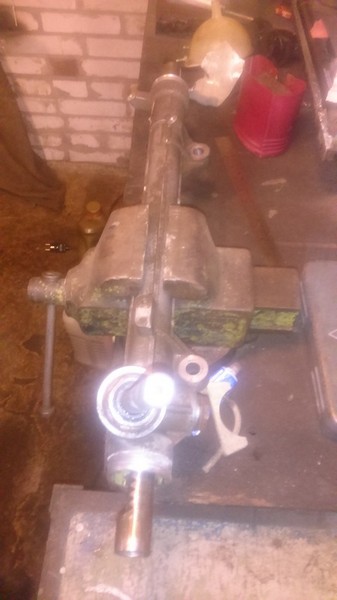

Снял рейку без снятия подрамника, открутив нижнюю опору двигателя и стабилизатор. Оригинальный номер рейки SN-015 48001 JD900.
Открутил от рейки тяги (сидят они плотно и на синем фиксаторе резьбы).
Проверил рейку на люфты - люфтила везде.

0:815

Ремонт рулевой рейки Nissan Qashqai

1:1320


2:1825


3:2330

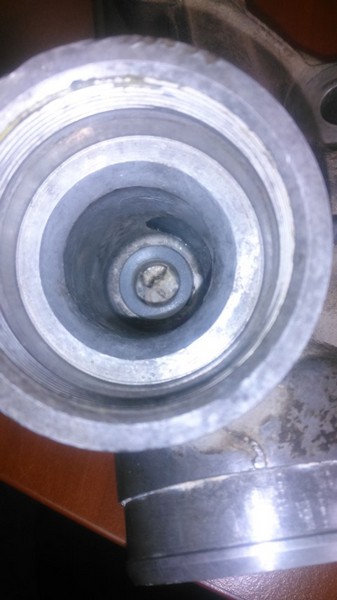

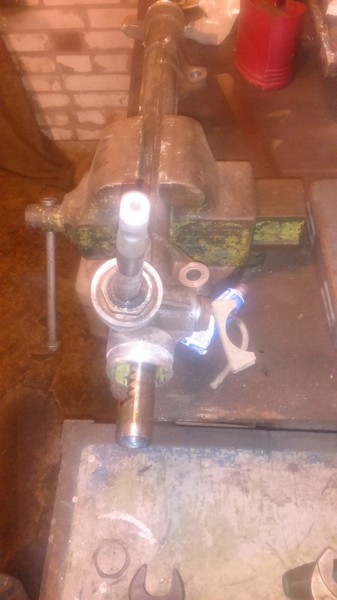

Был разбит маленький подшипник на валу (заменил его на выточенную втулку), верхний подшипник живой.

3:184


4:689

Втулка из капролона D=19,6 мм d=13 мм h=14 мм; вместо подшипника NSK00501301

4:808


5:1313

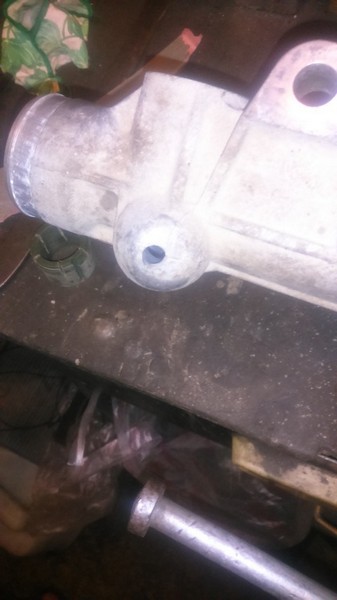

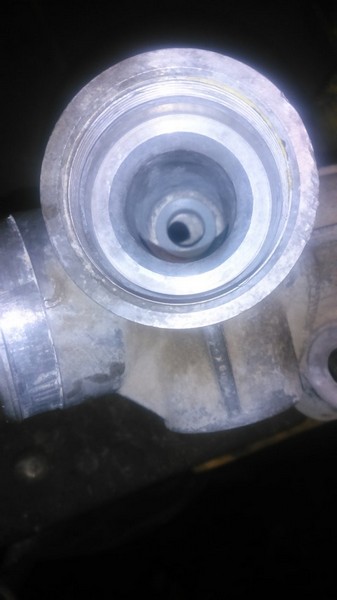

Что бы выбить подшипник, пришлось просверлить рейку. Уже сделал заглушку в виде резьбовой пробки на М5.

5:1504


6:2009

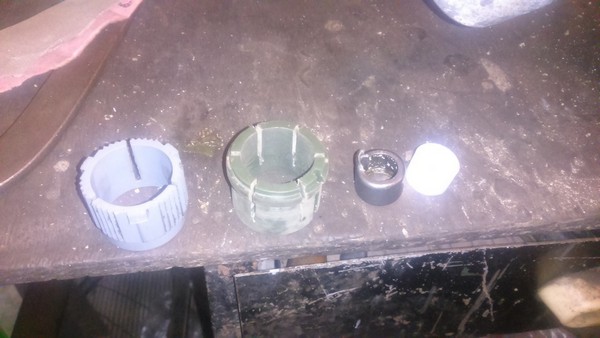

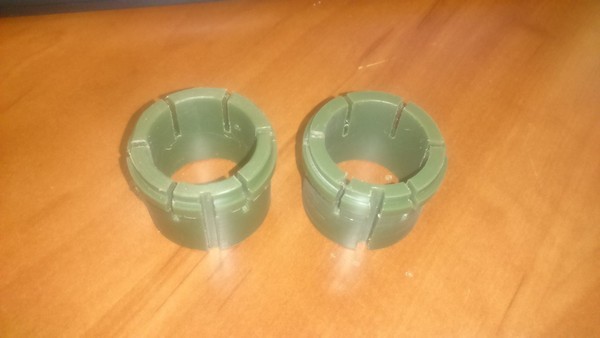

Слева оригиналы, справа заменители.

6:68

Чуть подразбита втулка с пассажирской стороны (сделал по своему чертежу, но не из того пластика). Засунуть не удалось, пластик очень жесткий.

6:328


7:833

INS-жесткий пластик

7:870

А левая втулка вообще развалилась на 2 части. Этого я не ожидал.

7:988


8:1493

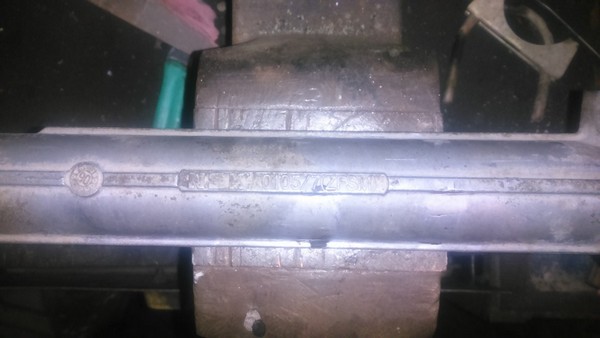

Маркировка

8:1517


9:2022

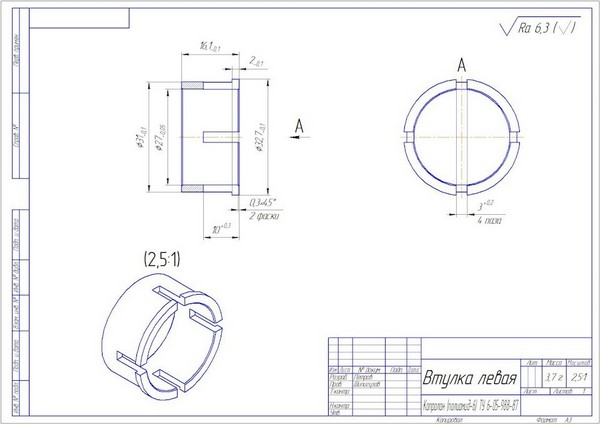

Левая втулка

9:26


10:531

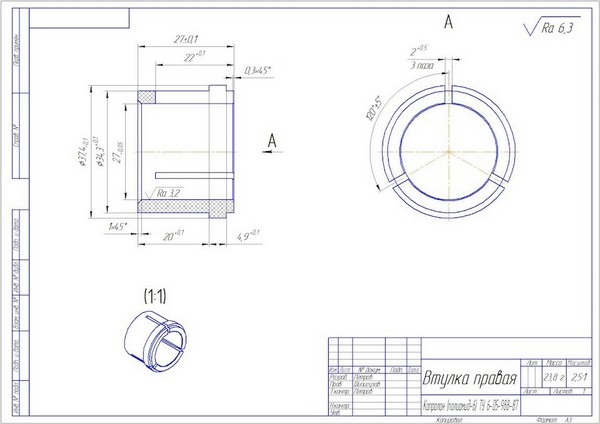

Правая втулка

10:560

Завтра выточу ещё две втулки из капролона и соберу рейку.
Втулка поджима с роликом без люфтов, вал без коррозии и раковин.
Чертежи не окончательные, завтра выточу и уточню.

10:878


11:1383

2. Изготовление втулок в рулевую рейку Nissan Qashqai

Изготовил втулки на работе из капролона и запрессовал. Горизонтальный вал ходит от усилия руки. После установки втулок пришлось их чуть шлифануть. В оригинале было бы пройти их разверткой на 27 мм.
Для ремонта рейки надо всего три втулки.

11:1910


12:2415

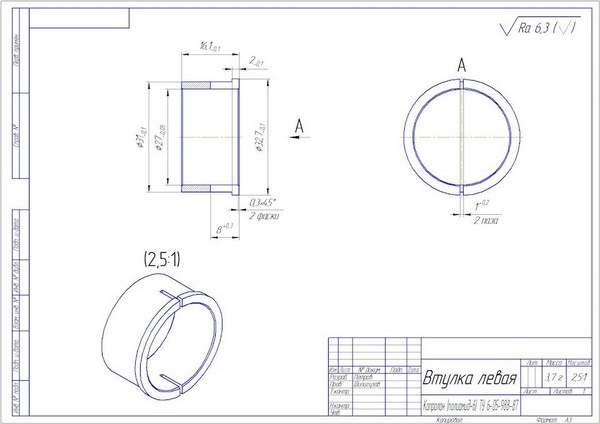

Левая втулка

12:26


13:531

Правая втулка

13:560

Чертежи публикую (уточнённые), на маленькую втулку размеры в предыдущим посте.

13:707


14:1212

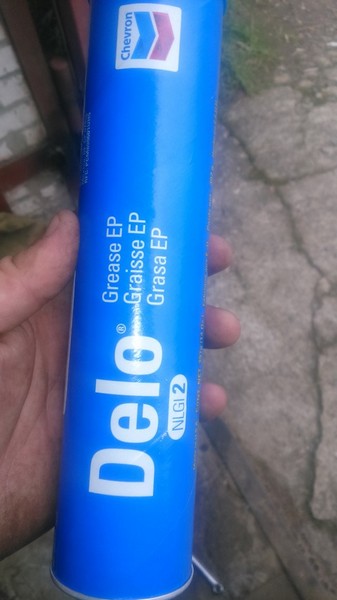

Смазка. Морозил всю ночь при -27 градусах. Нормально, свойства не потеряла.

14:1349


15:1854

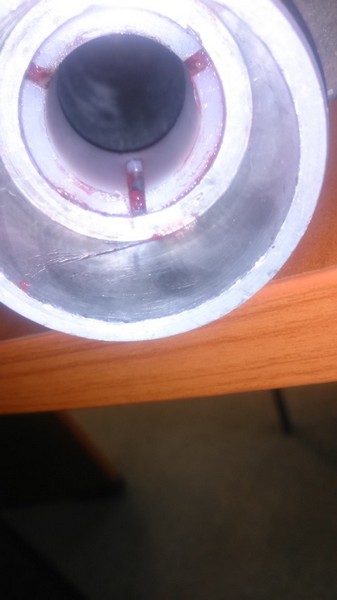

Левая сторона

15:1883


16:2388



Она же

16:14


17:519

Втулка подшипника

17:556


18:1061

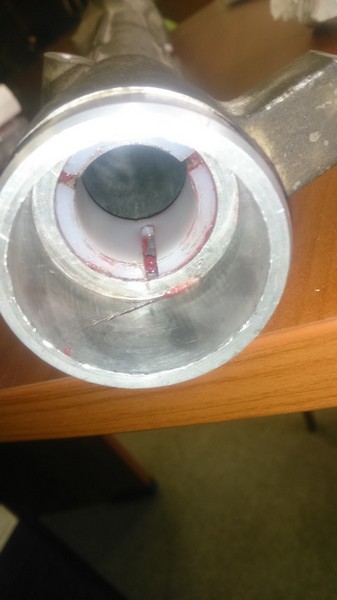

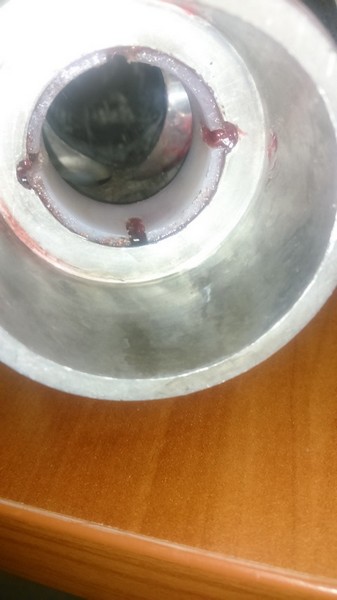

Правая сторона

18:1092


19:1597

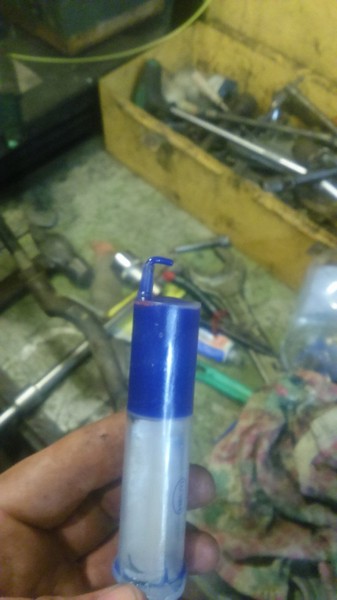

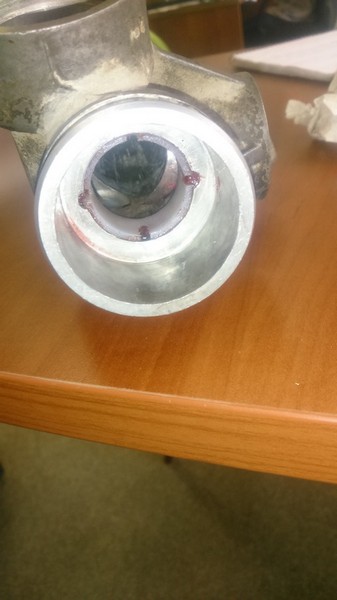

Красная-это тефлоновая смазка для запрессовки

19:1686

3. Сборка рулевой рейки Nissan Qashqai

Собрал вчера рейку. Отрегулировал зазор. Ходит туго и без люфтов. При изготовлении втулок не учёл небольшую конструкционную особенность: рейка-замкнутый объём воздуха. А я сделал слишком плотные втулки на вал, очень хотел увеличить площадь контакта втулки с валом. В итоге при полном повороте руля один пыльник надувается, а с другой стороны наоборот сжимается( Воздух не успевает проходить из одного конца рейки в другой.
Решение проблемы:
1. Сделать пропилы внутри втулок шириной 2 мм и глубиной 1 мм (не желательно с моей точки зрения).
2. Поставить маленькие сапуны в районе объёмов.
Валяется у меня рейка от Мерседеса, вот там сапуны стоят, М3 (пойдёт донором.
Решил я заказать новые пыльники на рейку и врезать сапунчики в эти объемы.

19:3098




20:504


21:1009

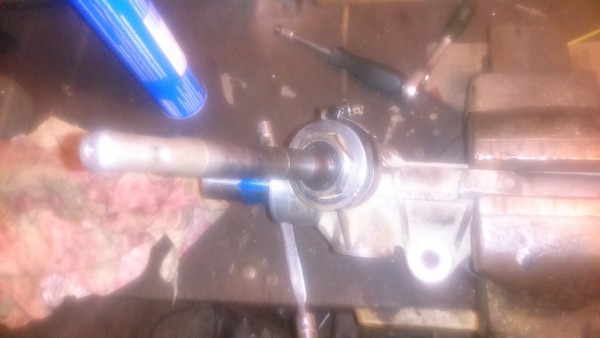

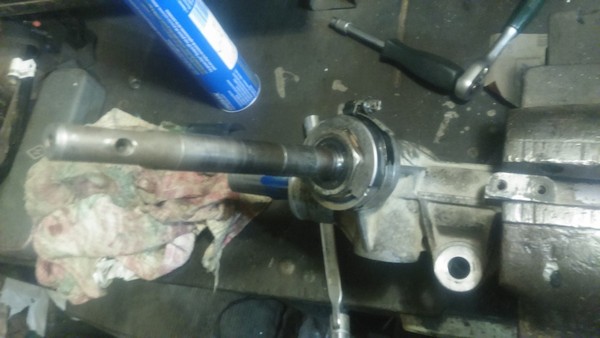

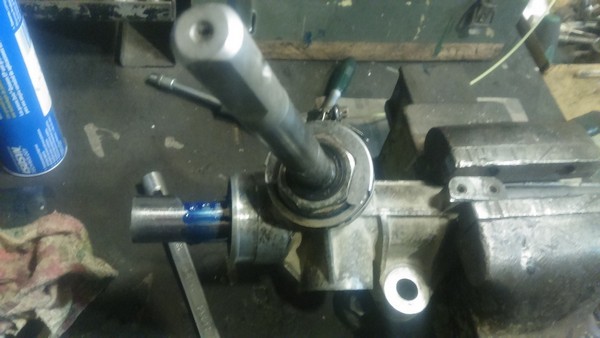

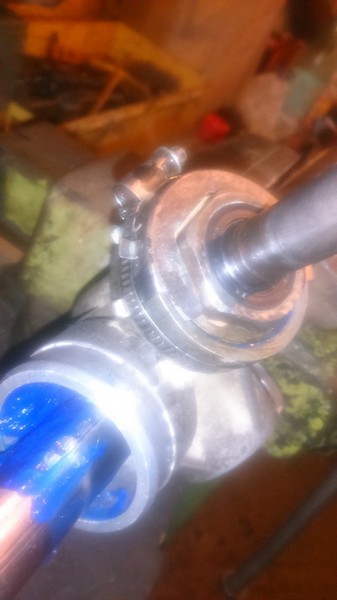

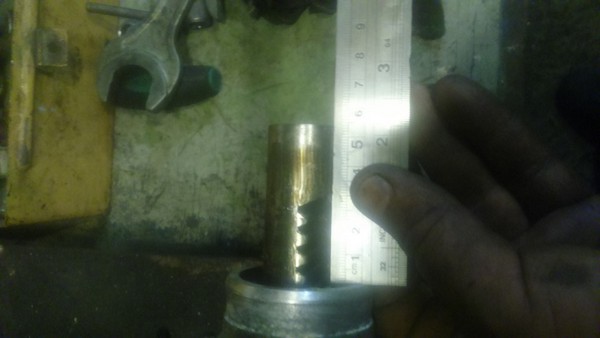

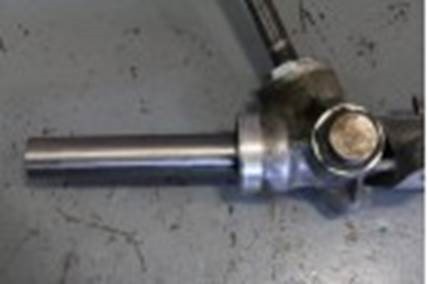

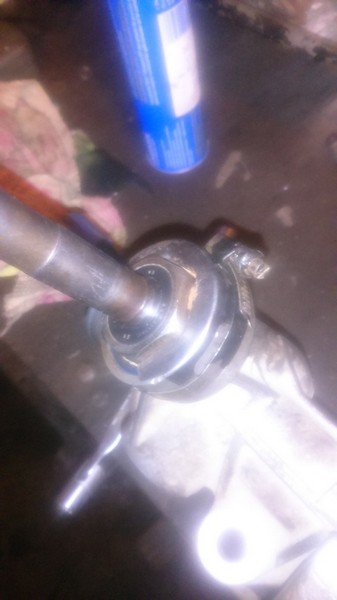

Стопорим вал

21:1036


22:1541

Правильное расположение вала

22:1599


23:2104




24:504


25:1009


26:1514

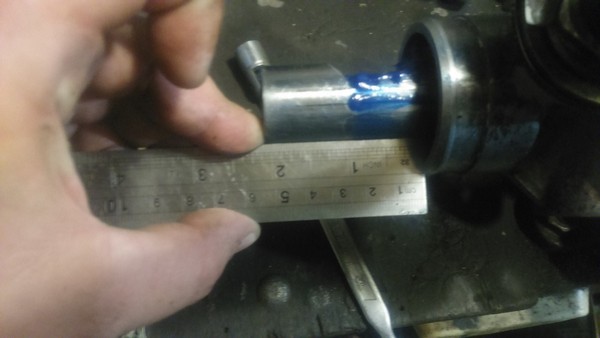

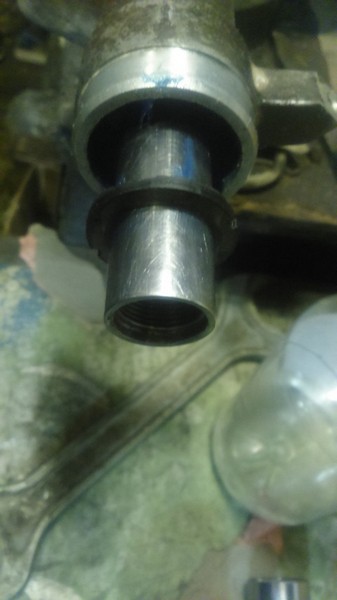

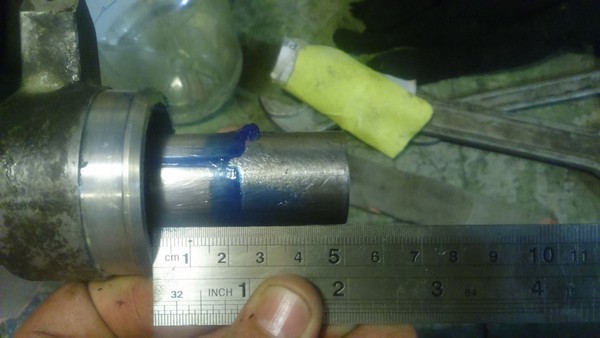

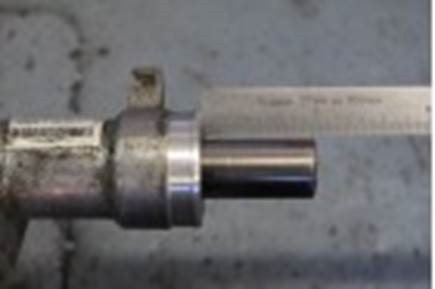

По 52 мм с каждой стороны

26:1561


27:2066



И слева 52 мм

27:24


28:529

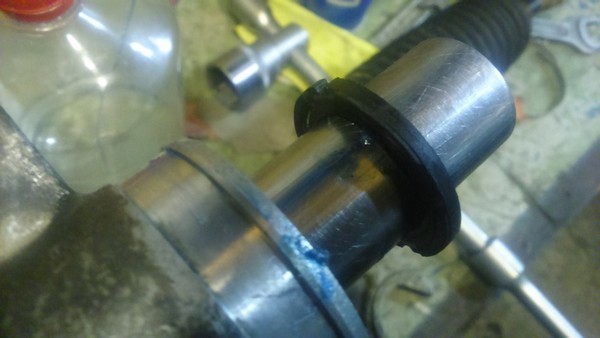

Демпфирующие кольца

28:570


29:1075


30:1580

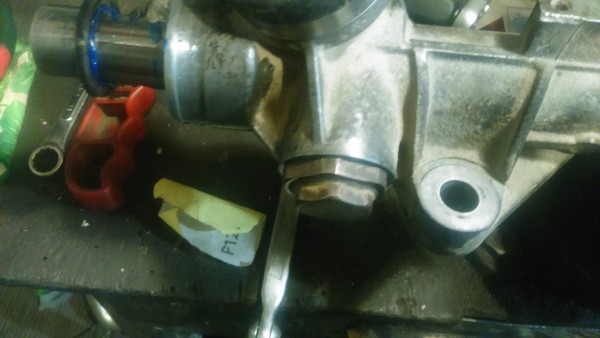

Регулировка поджима. Осталось ещё много хода. Раньше была сильно зажата.

30:1716


31:2221

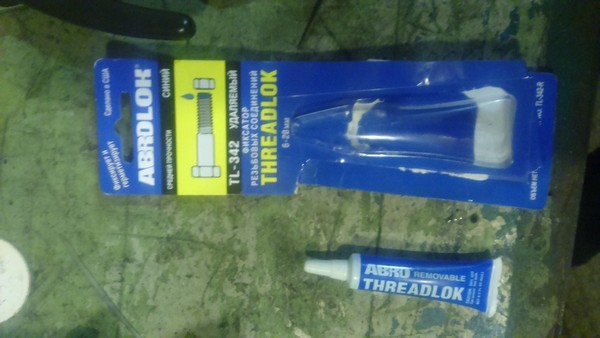

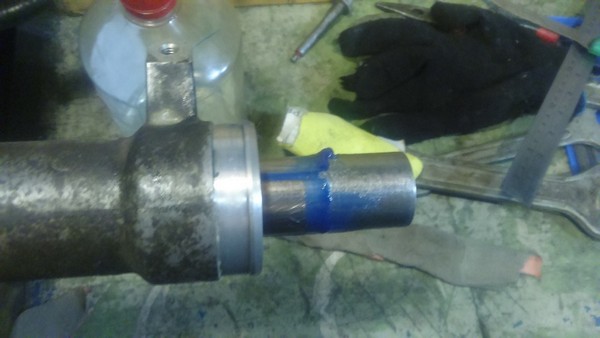

Стопорный герметик для тяг.

31:53


32:558


33:1063

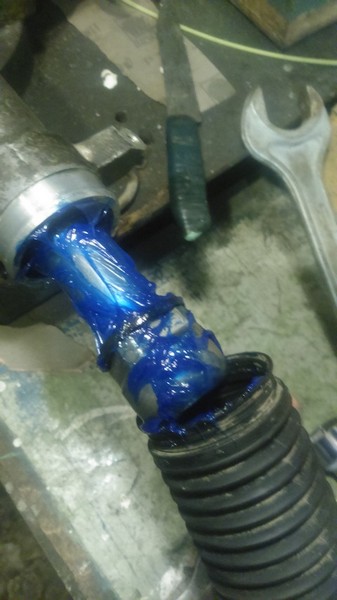

А вот так хитро я смазал пальцы в рулевых наконечниках

33:1166


34:1671

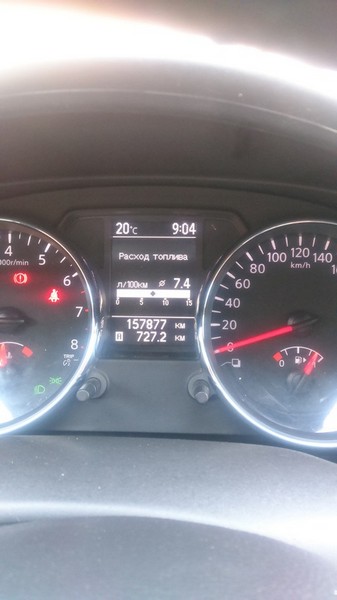

Расход по городу в пробках

34:1723

Руль стал крутится по туже, зато никаких стуков, бряков. Чёткость управление рулём как на новой машине.
Тачку не узнать! На радостях навернул ночью круг по кольцевой.
Уважаемые подписчики есть пара вопросов:
1. Кто ставил резиновые пыльники на рейку (гофры), номерочек бы.
2. У кого стоит пластиковая защита днища? Или карбон. У меня стоит железо, но за столько лет ушки крепления истончились до 2 мм где-то. Хочу поставить пластиковую, но толстую.

34:2535



4. Ремонт рулевой рейки Nissan Qashqai

Рулевую рейку любезно предоставил Новиков Виталий Николаевич из г. Канск.

34:200

В данном случае, мы ремонтируем рейку от Qashqai. Рейка же на Dualis - зеркальное отражение как снаружи, так и внутри!

34:403


35:908

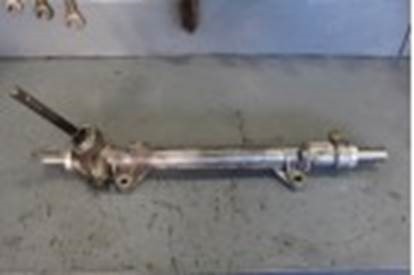

Вид рейки без рулевых тяг, наконечников и пыльников.

35:1007


37:2013

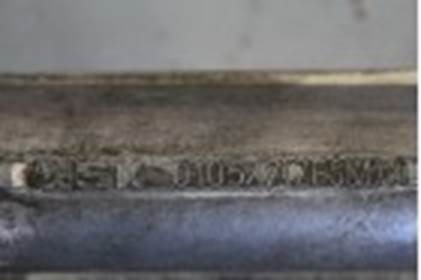

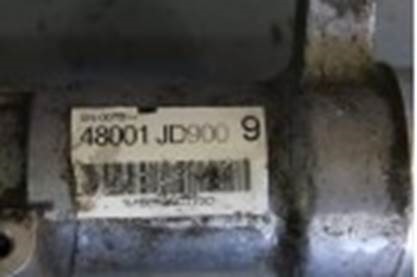

Некоторая полезная информация на рейке.

37:76


39:1082

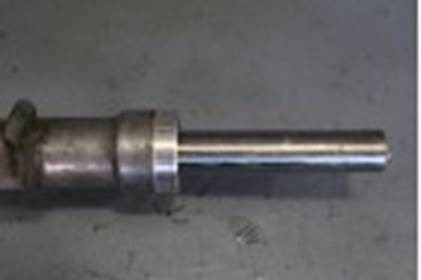

Проверяем состояние горизонтального вала на предмет ржавчины.

39:1201


41:2207



Перед разборкой выставляем горизонтальный вал в среднее положение.

41:127


43:1133

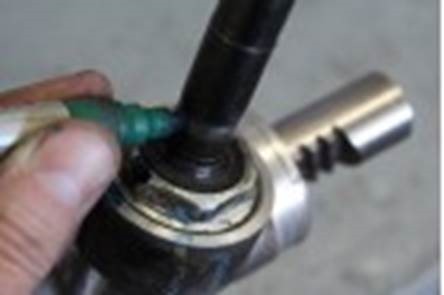

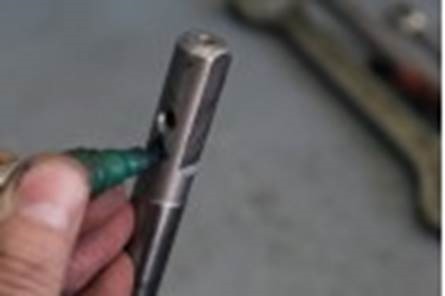

Точно помечаем рулевой вал относительно корпуса.

43:1227


45:2233

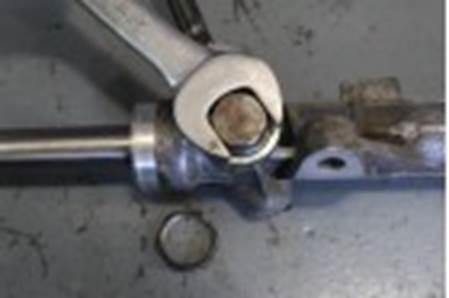

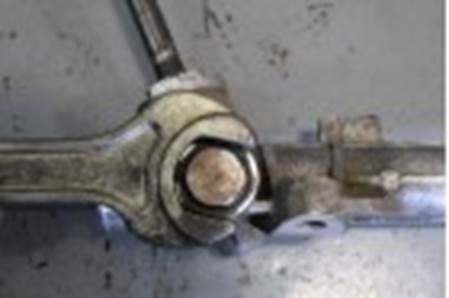

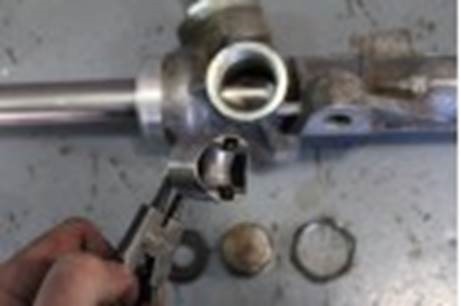

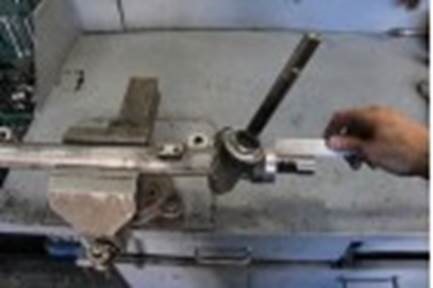

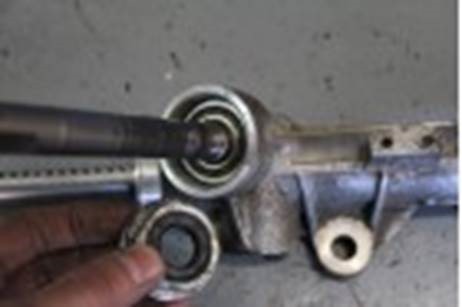

Разбираем узел регулировки поджимной втулки. Откручиваем контргайку и регулировочную пробку.

45:176


47:1182

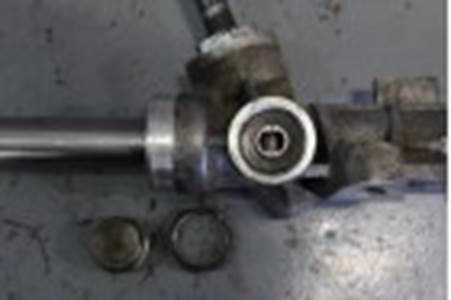

Внутри пружинные шайбы и роликовая поджимная втулка.

47:1283


49:2289

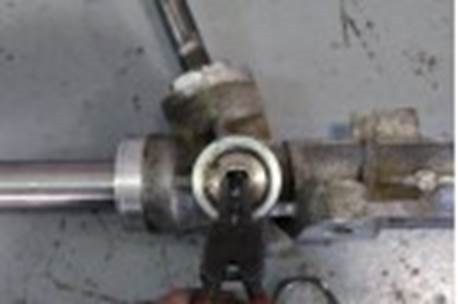

Вытаскиваем поджимную втулку.

49:58


51:1064

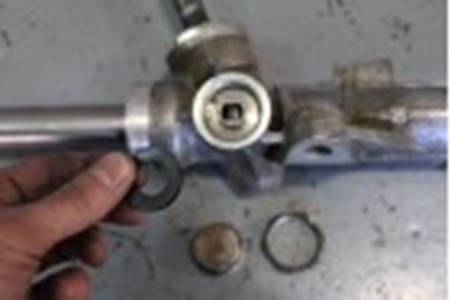

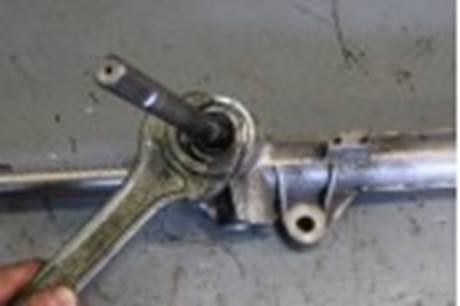

Откручиваем и снимаем гайку-крышку рулевого вала.

51:1159


53:2165

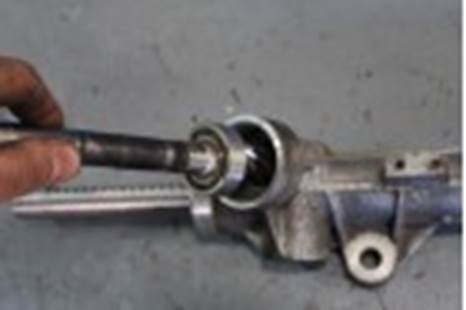

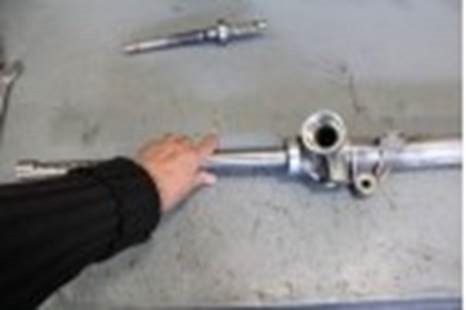

Вынимаем рулевой вал. Вытаскиваем горизонтальный вал.

53:102


55:1108

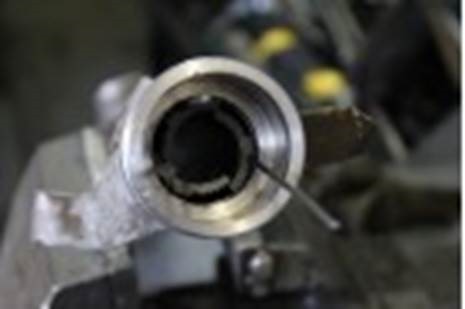

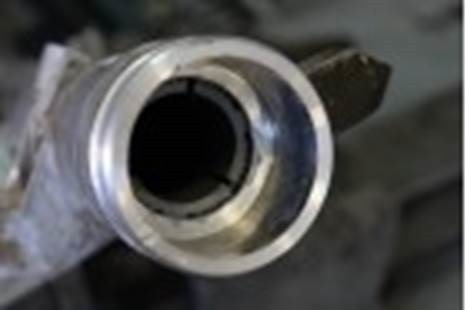

Вынимаем втулку с пассажирской стороны. Отгибаем усы при помощи трех игл и выталкиваем втулку наружу горизонтальным валом.  А можете взять отвертку и выломать её.

55:1414


56:1919

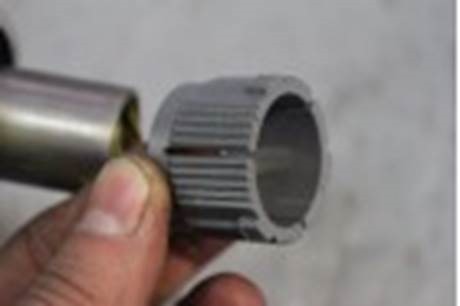

Вот она, втулка пассажирской стороны.

56:1991


57:2496

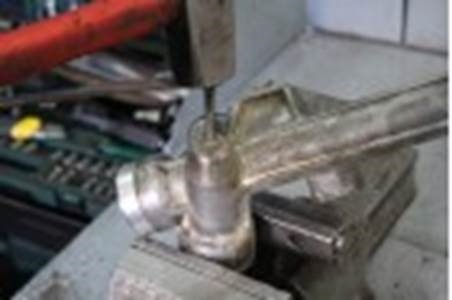

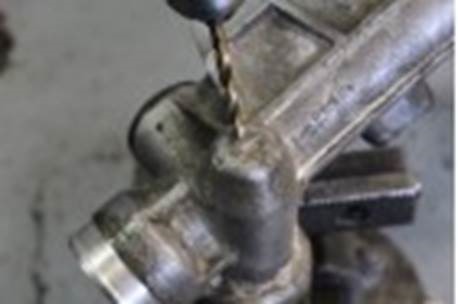

Переворачиваем рейку вверх ногами. Размечаем и сверлим так, чтобы попасть в обойму игольчатого подшипника. Если промахнулись - не переживайте, поработайте сверлом как фрезой в нужном направлении.

57:362


58:867

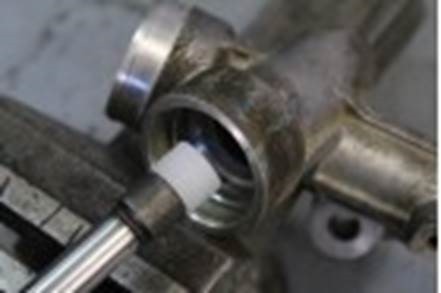

Выбиваем игольчатый подшипник.

58:928


59:1433

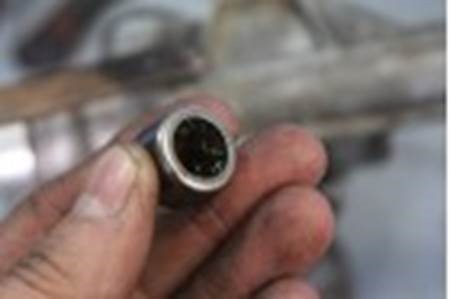

Вот этот.

59:1453

Вандализм? К сожалению, да. Но если я предложу Вам применить цанговый разжим с обратным захватом и обратным молотком, да еще с местным нагревом? Вам полегчает? Вот и мы решили даже на специализированном и оборудованном сервисе применять этот грубый метод, дающий стабильно положительный результат.

59:2001




60:504

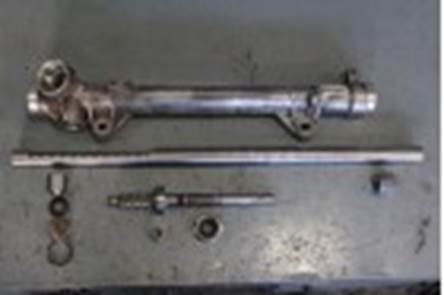

Разобрали, разложили, полюбовались на свои труды.

60:598


62:1604

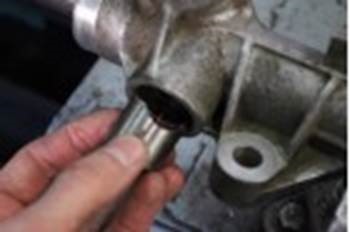

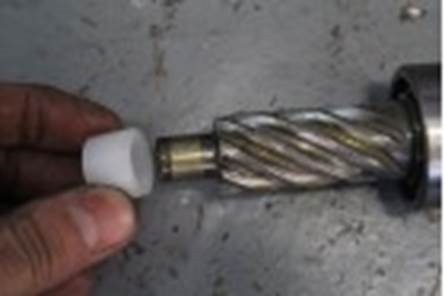

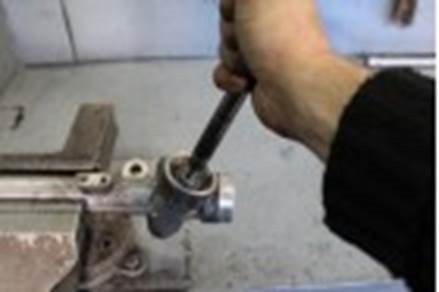

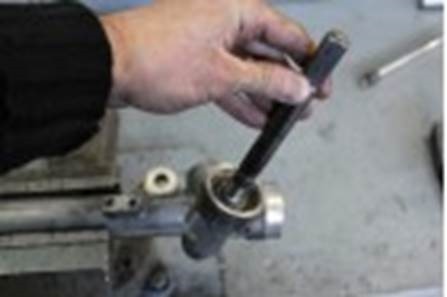

Берем втулку-подшипник (заменитель игольчатого подшипника). С помощью оправки (можно без неё, просто ей удобнее) запрессовываем в посадочное место игольчатого подшипника. Запрессовывать до упора. Фото1 здесь - для наглядности, что это за втулочка и где она располагается.

62:2102




63:504

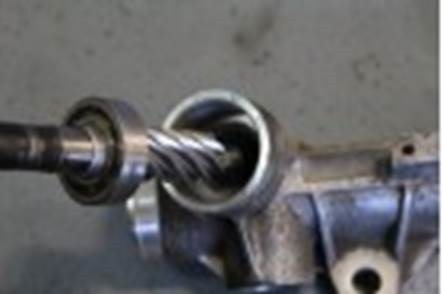

Смазываем и вставляем рулевой вал.

63:571


64:1076

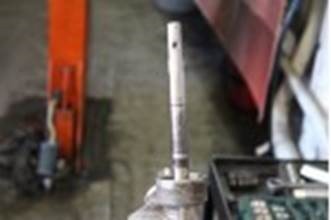

Проверяем как он крутится. Крутиться он должен от руки.

64:1180


65:1685

Берем за вал и качаем во все стороны. Если люфт есть, то закрутите крышку-гайку. Если не помогло - разбираем и проверяем состояние верхнего шарикового подшипника. Это не простой подшипник! Он не должен иметь люфтов ни в радиальном, ни в осевом направлении (короче ни в каком!). Обращаю Ваше внимание, что обычные радиальные подшипники, даже новые, могут иметь осевой люфт.

65:2360




66:504

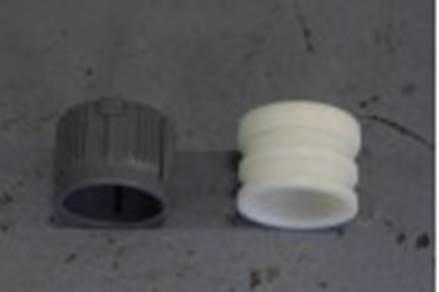

Старая и новая втулка.

66:548


67:1053

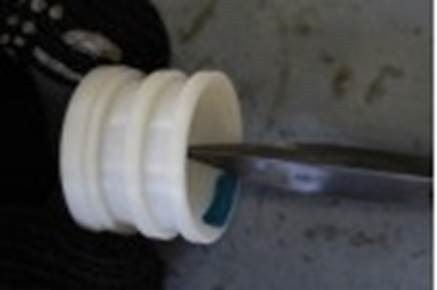

Новую втулку придется немного доработать.  Снимаем фаску со стороны противоположной высокому бурту. Ширину фаски лучше сделать максимальной - проще будет вставлять горизонтальный вал.

67:1401

clip_image102.jpg clip_image104.jpg clip_image106.jpg

70:2910

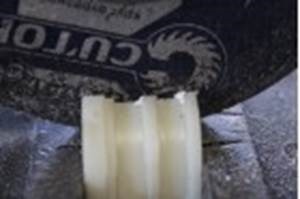

Зажимаем, пилим. Удобно пилить болгаркой. Облоя почти не образуется. Делаем ТРИ пропила от высокого бурта не до конца (как на фото).

70:246

clip_image108.jpg clip_image110.jpg

72:1253

Делаем ОДИН пропил на всю длинну втулки. Делаем его шириной 2-3 мм.

72:1375

Убираем облой с обоих сторон, особенно внутри!!!

72:1467


73:1972

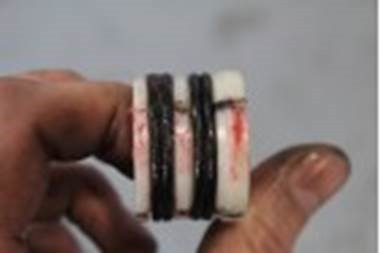

Одеваем сначала по одному резиновому (если мало, то ещё по одному) колечку в каждый паз. Смазываем втулку внутри и снаружи.

73:2198




74:504

Основная проблема установки втулки - это протаскивание резиновых колец через канавку в корпусе. Резиновые кольца цепляются и рвутся. Для легкой установки вырезаем из пластиковой бутылки полосу длинной равной примерно двум длинам втулки, примерно 5 см.  (Это фото ремонта другой рейки).

74:1034


75:1539

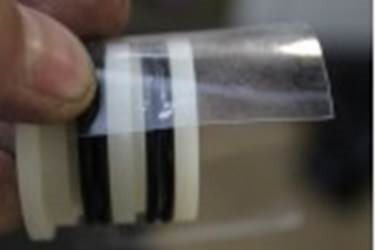

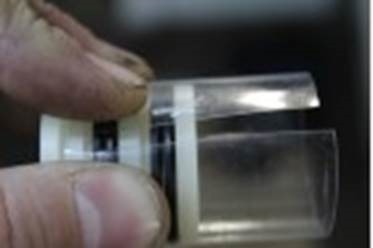

Оборачиваем полосу поверх втулки так, чтобы не было нахлеста (это фото ремонта другой рейки).

75:1712


76:2217



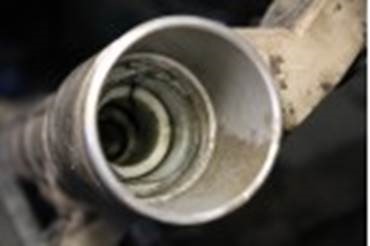

Посадочное гнездо смазываем. Сворачиваем трубочкой, вставляем в корпус в аккурат где посадочное гнездо под втулку. Втулку смазываем снаружи.

76:262

По такому настилу втулка легко заходит на место без повреждений. Далее придерживаем пальцем втулку, вытягиваем плоскогубцами за край полосу. (Это фото ремонта другой рейки).

76:583


77:1088

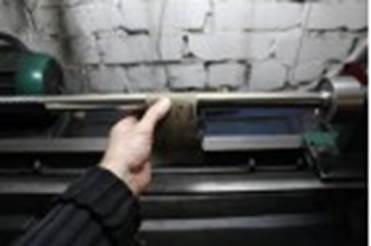

Горизонтальный вал шлифуем. Если вал без ям и коррозии, то применяем шкурку-нулевку (ЗМ 800) и пасту ГОИ. Можно сделать и без станка. Задача - получить наиболее гладкую поверхность.

77:1415


78:1920

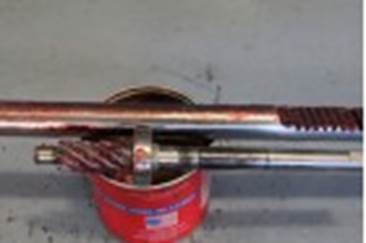

Смазываем горизонтальный и рулевой валы.

78:1999




79:504

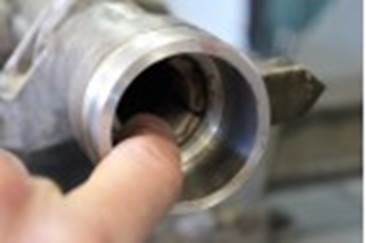

Рукой придерживаем бурт втулки в пазу, и вставляем горизонтальный вал. Без опыта может не сразу получиться - втулка стремиться вылезти наружу. Главное не применять грубую избыточную силу и не сломать втулку.

79:887


80:1392

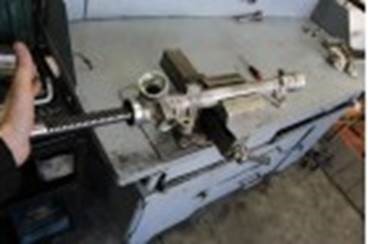

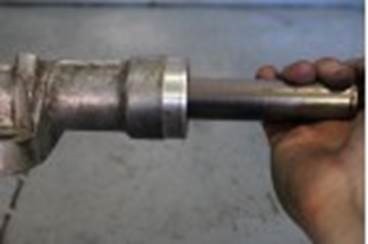

Проверяем вытянутой рукой усилие страгивания горизонтального вала. Оцениваем на сколько плотно втулка обжимает вал. Усилие должно быть. Если оно мало, то вынимаем втулку и добавляем в каждый паз еще по резиновому колечку.

80:1802


81:2307



Левой рукой придерживаем левый конец горизонтального вала. Правой рукой проверяем отсутствие люфтов.

81:190


82:695

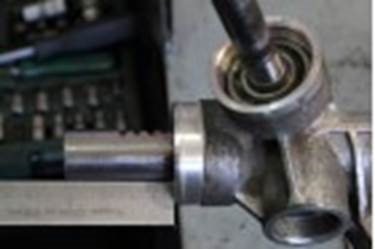

Выставляем горизонтальный вал в среднее положение. Вставляем рулевой вал по меткам.

82:853


84:1859

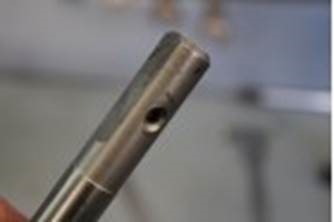

Здесь показано правильное положение рулевого вала при сборке.

84:1977


85:2482



Закручиваем до упора гайку-крышку.

85:66


86:571

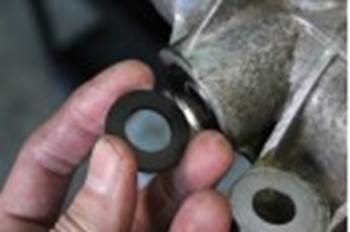

Смазываем роликовую поджимную втулку.

86:645


87:1150

Вставляем её на место.

87:1194


88:1699

Складываем пружинные шайбы конусом в одну сторону. Вставляем на место вершиной конуса внутрь.

88:1875


89:2380

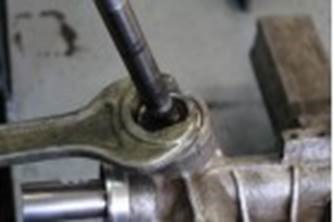

Закручиваем регулировочную пробку.

89:68


90:573

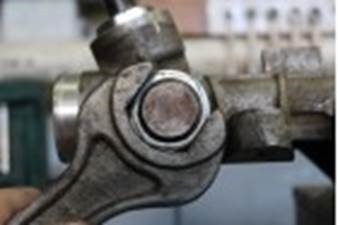

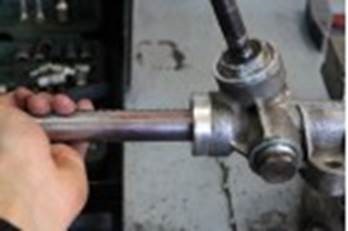

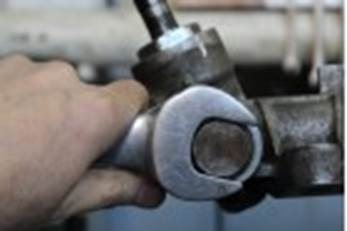

При таком хвате ключа тяните до начала возникновения усилия. Для проверки попробуйте сдвинуть с места горизонтальный вал толкая рукой и применяя весь свой вес. Если вал не двигается, значит надо открутить регулировочную пробку.

90:995


91:1500

Проверяем. Тянем на себя. Сильно тянем. Можете упереться в тисы. Отжиматься вал не должен.

91:1666


92:2171

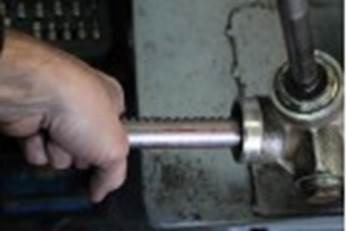

Качаем вверх - вниз. Нет зазора - хорошо. Есть зазор - вынимаем роликовую поджимную втулку и ...

92:171


93:676

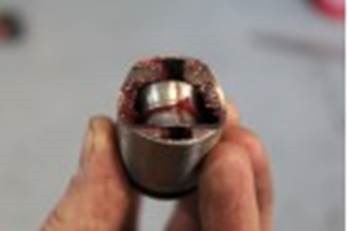

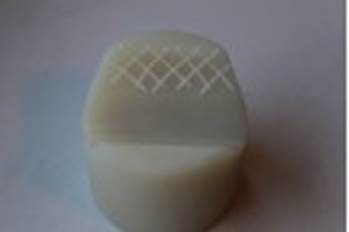

любым острым предметом крест-накрест делаем царапины на рабочей поверхности для удержания смазки...

93:863


95:1869

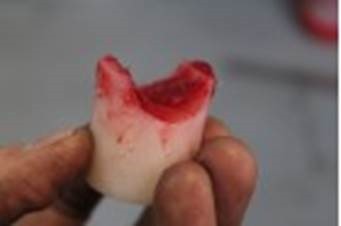

меняем её на пластиковую. Предварительно смазав.

95:1962


96:2467



Закручиваем и одновременно качаем за горизонтальный вал от себя/к себе. После того как уйдет зазор, затяните еще на 5-10 минут (как стрелка на часах). Произведите проверку как описано выше. Закрутите контргайку.

96:383

Пластиковая поджимная втулка через некоторое время притрется, осядет вглубь и потребует подтяжки. Поэтому мы рекомендуем произвести окончательную регулировку на автомобиле через 1000 км пробега или при возникновении стука. Признак правильной регулировки после притирки - это отсутствие стуков и одновременно возврат руля в ноль при движении.

96:1016


97:1521

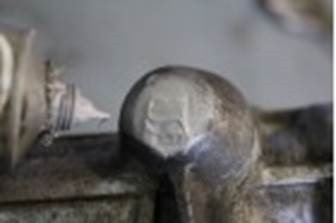

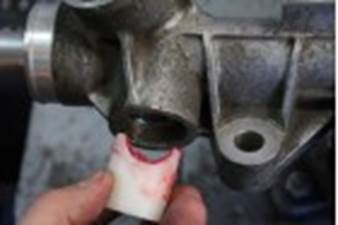

Обезжирьте просверленное отверстие и вокруг него в нижней части рейки. Замажьте герметиком, как на фото. Дайте высохнуть.

97:1747

Прикручивайте тяги, наконечники. Ставьте рейку на машину. Наслаждайтесь тишиной, если все остальное в порядке. Кстати, рекомендуем поменять пластиковые пыльники рулевой рейки на резиновые - они защитят её от воды!

97:2141



https://www.drive2.ru/l/10588046/, https://www.drive2.ru/l/10596773/, https://www.drive2.ru/l/10602816/, http://reika.pro/remont-rulevykh-reek/разбираем-собираем/94-ремонт-рулевой-рейки-на-nissan-qashqai.html

97:248
