Ремонт рулевой рейки Toyota Corolla Е120

На 120-й королле перебрали рулевую рейку с заменой втулки. Машинка 2006 года, автомат, двигатель 1,6л, турецкая сборка.
Обязательно фиксируем руль в положении (колёса прямо) иначе рискуем оборвать шлейф на SRS Airbag, отцепляем аккумулятор. Смотрим под руль, снимаем панель, снимаем пыльник.

0:512

Ремонт рулевой рейки Toyota Corolla Е120

1:1017

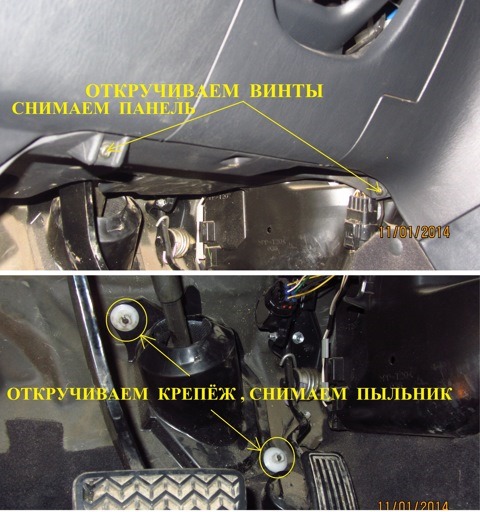

Снимаем панель и пыльник

1:1066

Откручиваем два болта на 12 крепящих карданчик к валам (лучше открутить оба, будет легче скинуть карданчик), скидываем карданчик и отцепляем защёлки пыльника. После этого руль не крутим, чтоб ненароком не оборвать шлейф SRS Airbag.

1:1481


2:1986

Скидываем карданчик, отцепляем пыльник

2:2062



Поднимаем машину, скидываем колёса. Далее, разшплинтовываем гайку крепящую рулевой наконечник к поворотному кулаку, выкручиваем её, для отсоединения наконечника бьём молотком по уху поворотного кулака (ни в коем случае не по наконечнику) проделываем то же самое с другой стороны.

2:516


3:1021

Отсоединяем рулевой наконечник

3:1083

Затем откручиваем четыре болта крепящие кронштейн подрамника(балки), с одной, а затем, и с другой стороны.

3:1279


4:1784

Откручиваем кронштейн

4:1829

Да кстати на послерестайлинговых японках и англичанках, этого кронштейна нет, там просто два болта, по одному с каждой стороны.

4:2065




5:504

Японки, англичанки

5:542

Теперь нужно открутить на подрамнике(балке) два болта на 14, один болт на 17 и три гайки на 14 , две из них скрыты в подрамнике(балке)

5:778


6:1283

Болты, гайки на 14 и на 17

6:1328

Дальше откручиваем четыре гайки, крепящие рейку к подрамнику(балке), для этого необходимо сверху рейки держать ключом на 14 болты, а снизу другим ключом на 14 откручивать гайки, их конечно можно открутить и позже на опущенном подрамнике(балке), но лично мне удобней так. Да кстати на послерестайлинговых японках и англичанках этих гаек тоже нет, там просто сверху рейки выкручиваются болты, а гайки уже приварены внутри подрамника(балки), в этом случае их каркас удобней открутить позже на уже опущенном подрамнике(балке).

6:2280




7:504

Гайки крепления рейки

7:548

Откручиваем две последние гайки, крепящие подрамник(балку), по одной с каждой стороны. Кстати, на послерестайлинговых японках и англичанках, вместо этих гаек будут болты.

7:863


8:1368

Последние гайки

8:1401

Аккуратно опускаем подрамник(балку) и вытаскиваем рейку.

8:1509


9:2014



Опускаем подрамник (балку)

9:51

Ну что же, первый этап позади, дальше интересней).
Кладем рейку на верстак и начинаем разбирать, снимаем пыльник и вал рулевой колонки.

9:300


10:805

Снимаем пыльник и вал

10:848

Затем, сдёргиваем пыльники и откручиваем рулевые тяги.

10:952


11:1457

Сняли пыльники, открутили тяги

11:1517

Аккуратно вытаскиваем сальник и спецключом выкручиваем гайку с внутренним восьмигранником

11:1690


12:2195



Вытащили сальник, открутили гайку

12:65

Откручиваем контргайку прижимной гайки и саму прижимную гайку

12:184


13:689

Открутили контрогайку и прижимную гайку

13:767

Вытаскиваем вал с подшипником

13:826


14:1331

Вытащили вал

14:1358

Вытаскиваем рейку из корпуса

14:1415


15:1920

Рейка разобрана

15:1953

Вынимаем из корпуса рейки старую втулку с правой стороны.

15:2062




16:504

Вытаскиваем старую втулку

16:556

Вставляем новую втулку, изготовленную из чёрного фторопласта.

16:674


17:1179

Ставим новую втулку

17:1219

Приложив не дюжие усилия впихиваем рейку в корпус с правой стороны (там, где новая втулка).

17:1387


18:1892

Впихиваем обратно, придётся повозиться

18:1968

И собираем всё в обратной последовательности.
Вставляем вал с подшипником, закручиваем восьмигранную гайку, запрессовываем сальник, до упора затягиваем прижимную гайку и отпускаем её примерно на 45 градусов, затем закручиваем контрогайку. Окончательную регулировку будем делать после пробной поездки, либо оставим так, либо чутка отпустим если руль не будет возвращаться в поворотах.

18:2679




19:504

Собираем всё обратно

19:546

Обязательно керним восьмигранную гайку, прикручиваем рулевые тяги(не забываем про резьбовой клей), ставим обратно вал и одеваем пыльник

19:800


20:1305

Обратная сборка

20:1338

Всё, рейка готова для установки на машину, сборка также в обратной последовательности. После окончательной сборки едем проверять, чтобы руль возвращался при поворотах, если не возвращается снова смотрим под машину и чуть ослабляем прижимную гайку, не забываем её затем законтрогаить. После этого едем на регулировку схода. И наслаждаемся тишиной.
