Ремонт стартера Газ Газель

Содержание статьи:

0:37
  1. Стартер " ЭЛЕКТРОМ " — 93.3708 в ГАЗ Газель
  2. Стартер двигателя Cummins 2.8 ISF: очистка электрической части от окисления ГАЗ Газель
  3. Разборка и чистка стартера Cummins для ГАЗ Газель
  4. Видео “Редукторный стартер"

 Ремонт стартера Газ Газель

1:933

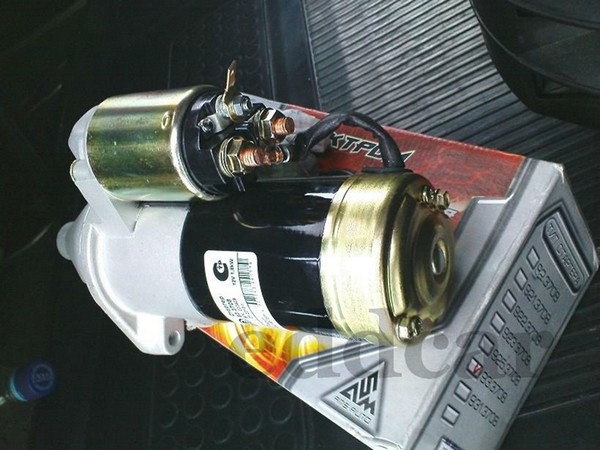

Стартер " ЭЛЕКТРОМ " — 93.3708 в ГАЗ Газель

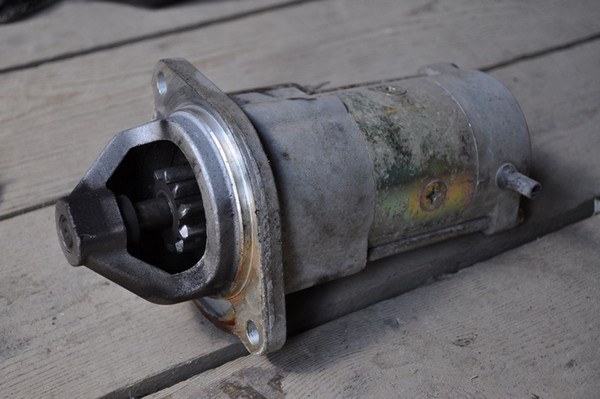

 Родной стартер (КЗАТЭ 6012.3708) стал не по делу выделываться, а именно стало залипать втягивающее. Хорошо только пятаки залипают, а бендикс ещё нормально отбрасывается. Правда и он на фоне этого, стал потихоньку умирать. Периодически слышно его проскальзывание.

1:1501

В продаже полное отсутствие стартеров марки КЗАТЭ и их запчастей то же нема. А главное, привозить никто и не собирается!

1:1723

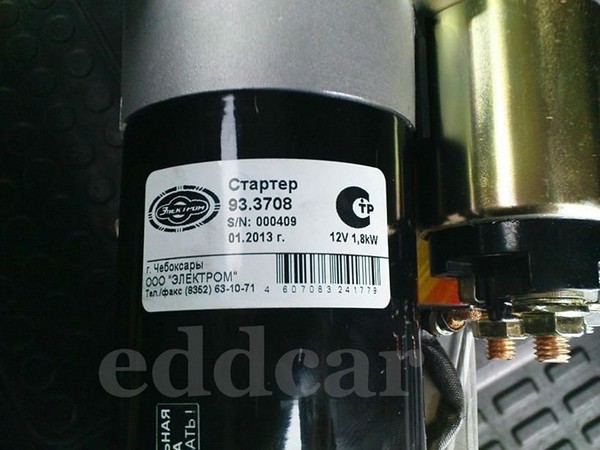

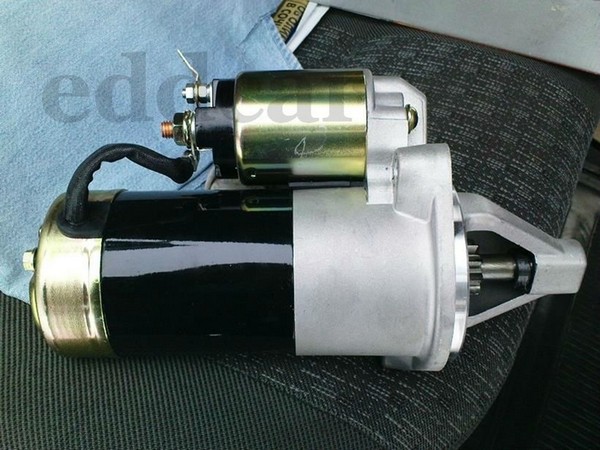

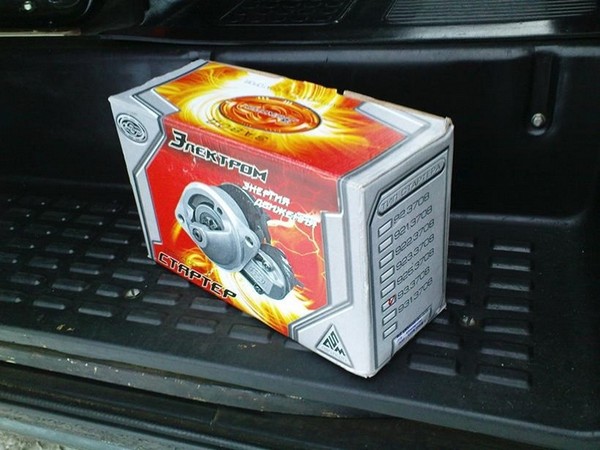

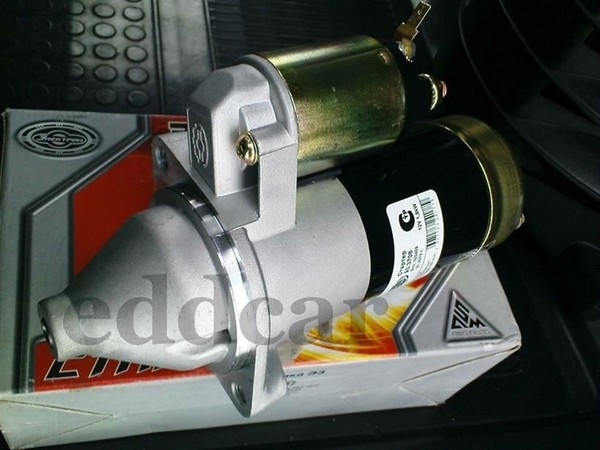

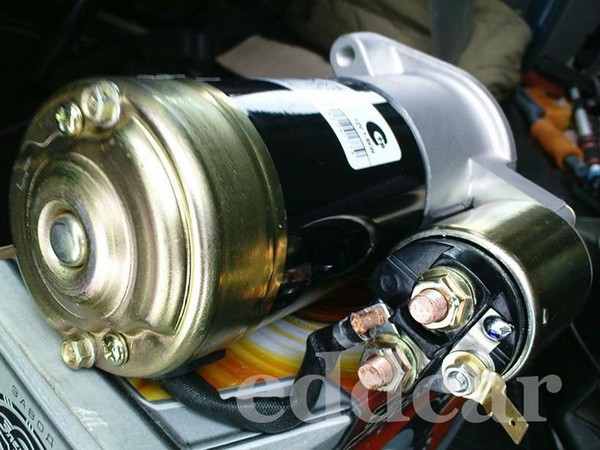

Особо думать не пришлось, потому как цена + дальнейшее обслуживание, выявило лишь один. Им оказался Чебоксарский стартер " ЭЛЕКТРОМ " — 93.3708. Со слов друга, сей агрегат является полной копией Мицушного. И в дальнейшем его можно одеть во всё фирменное (останется только носик — корпус)

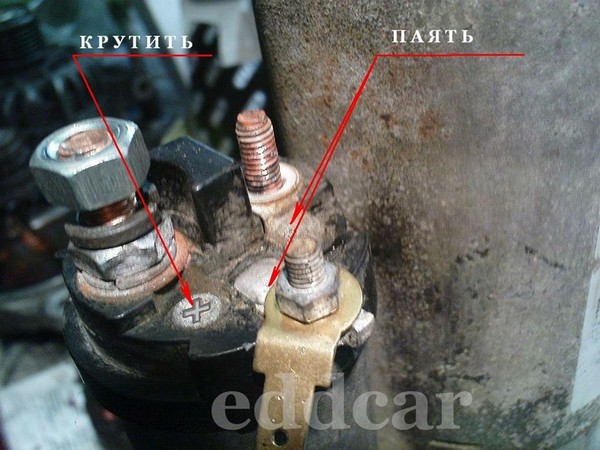

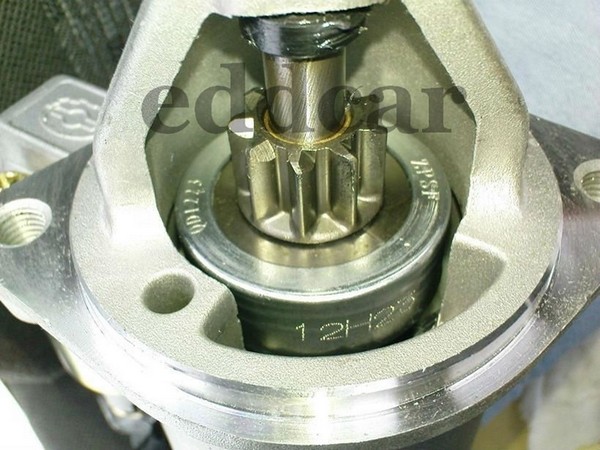

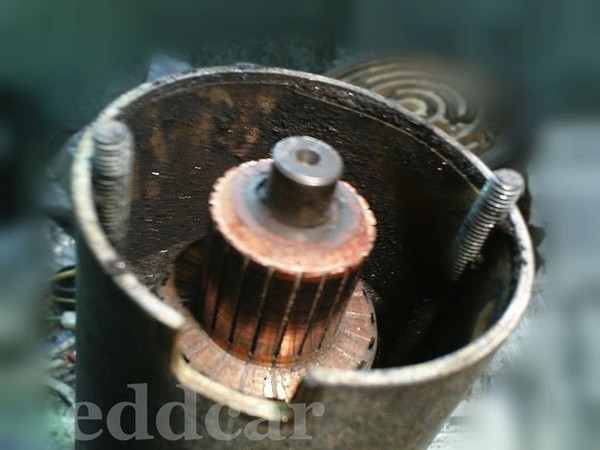

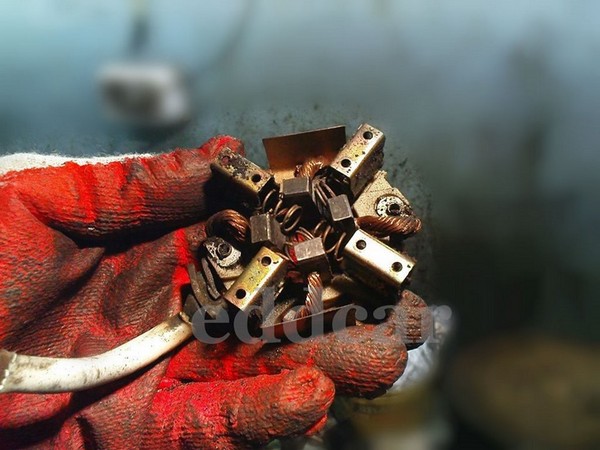

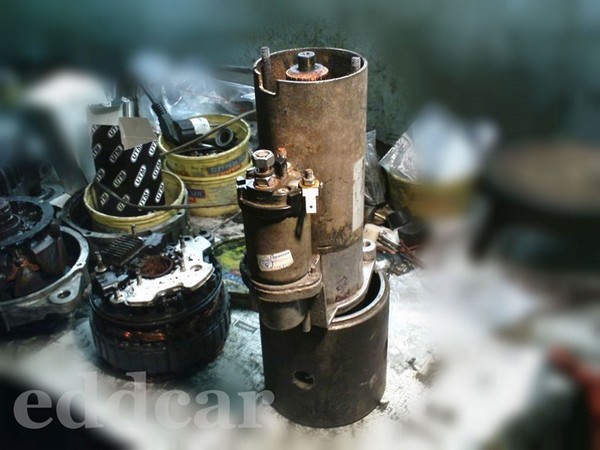

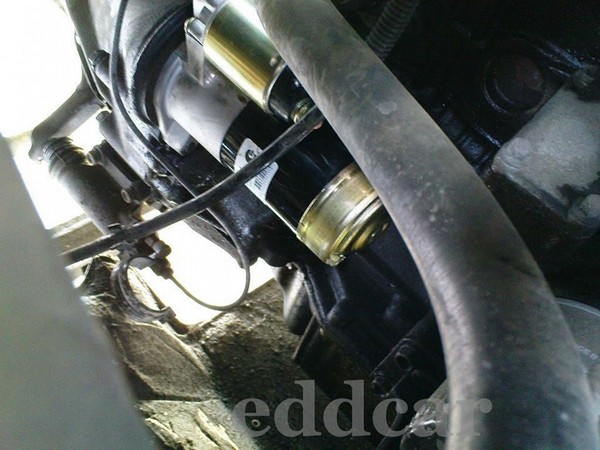

Для тех кому интересно, что внутри, сделал пару снимков.

1:2344



Ремонт стартера Газ Газель

2:504

Ремонт стартера Газ Газель

3:1009

Ремонт стартера Газ Газель

4:1514

Ремонт стартера Газ Газель

5:2019



Ремонт стартера Газ Газель

6:504

Ремонт стартера Газ Газель

7:1009

Ремонт стартера Газ Газель

8:1514

Ремонт стартера Газ Газель

9:2019



Ремонт стартера Газ Газель

10:504

Ремонт стартера Газ Газель

11:1009

Ремонт стартера Газ Газель

12:1514

Ремонт стартера Газ Газель

13:2019



Ремонт стартера Газ Газель

14:504

Ремонт стартера Газ Газель

15:1009

Ремонт стартера Газ Газель

16:1514

Стартер двигателя Cummins 2.8 ISF: очистка электрической части от окисления ГАЗ Газель

Неполадка в Газ Газель: от поворота ключа стартер не крутится, а только насмешливо щёлкает втягивающим. Экспресс ремонт молотком по стартеру результатов не дал. Метод замыкания отвёрткой контактов втягивающего на прямую, дал только еле живую искорку и отсутствие всякой механической реакции. В голове просветилась единственная мысль, что щётки приказали долго жить, мысли о том, что вообще-то рановато для этого заместили её и было решено все проблемы решать после вскрытия стартера.
Экспресс метод ремонта двигателя был заменён на Хундай Гетц и трос. Первый раз я воспользовался буксировочным устройством спереди. В итоге после нескольких метров буксировки двигатель благополучно завёлся, и я поехал на работу. Конечно глушить было противопоказано.

16:3054



Стартер двигателя Cummins 2.8 ISF: очистка электрической части от окисления ГАЗ Газель

17:504

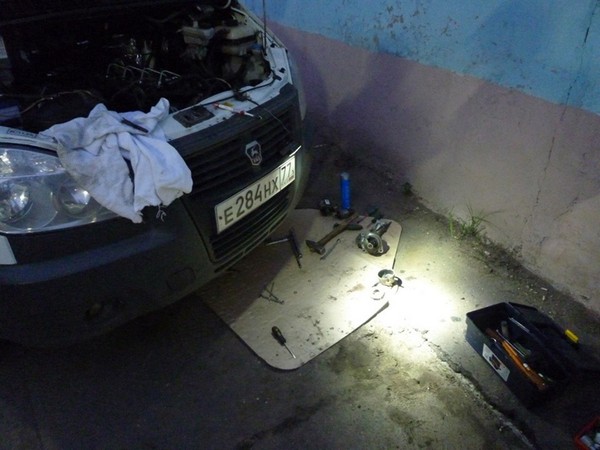

Рабочее место

17:533

Ход работ:
1) Снял защиту и "+" с аккумулятора;
2) Добрался до стартера, на несколько секунд впал ступор по вопросу чем откручивать болты под звёздочки, но на помощь пришла головка на "10" (которая с 12 гранями) и всё удалось! Хотя верхний болт крепления стартера (его нет на фото), немного заставил помучаться. Силовой провод откручивается ключиком на "13", провод управления втягивающим имеет на конце разъём, поэтому просто снимается:

17:1318

Стартер двигателя Cummins 2.8 ISF: очистка электрической части от окисления ГАЗ Газель

18:1823

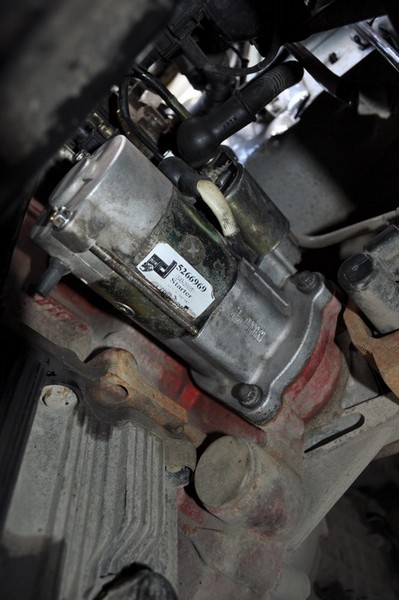

Вот он подлец

18:1851

Первым конечно лучше открутить верхний болт, что бы стартер поменьше играл, хотя он сам по себе не выпадет, ему не даст это сделать трубка со щупом идущая в масляный поддон.
Ну и разбор:
1) Задняя крышка держится на двух длинных болтах с головкой на "10":

18:2311



Стартер двигателя Cummins 2.8 ISF: очистка электрической части от окисления ГАЗ Газель

19:504

Начало разбора…

19:538

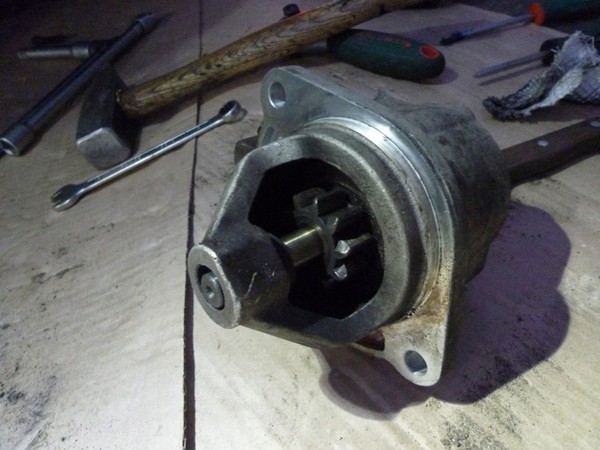

2) Легкими ударами молотка крышка снимается:

19:622

Стартер двигателя Cummins 2.8 ISF: очистка электрической части от окисления ГАЗ Газель

20:1127

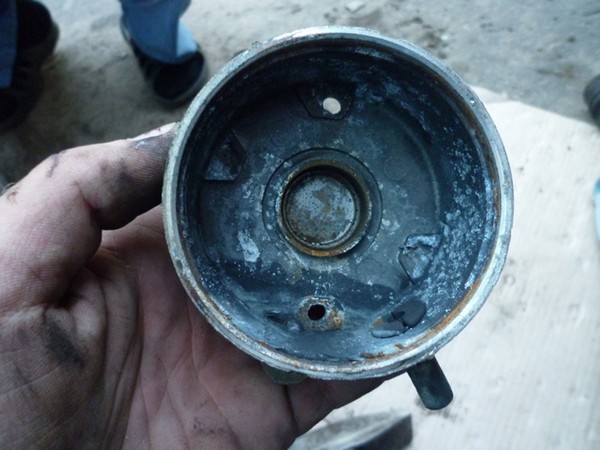

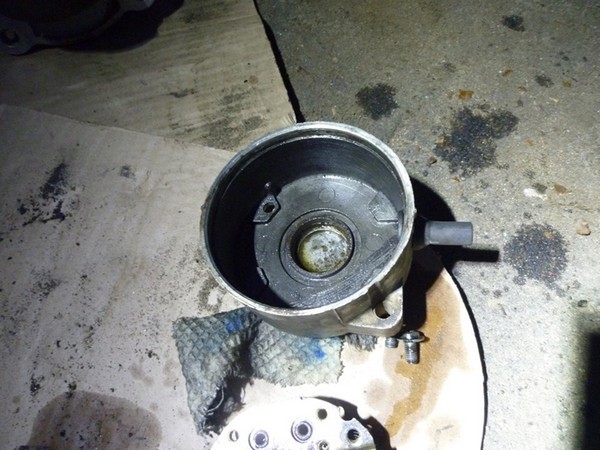

Вот такая хрень творится в крышке! Окислы, выгоревшие места на 4-х контактных площадках массы щёток!

20:1312

Стартер двигателя Cummins 2.8 ISF: очистка электрической части от окисления ГАЗ Газель

21:1817

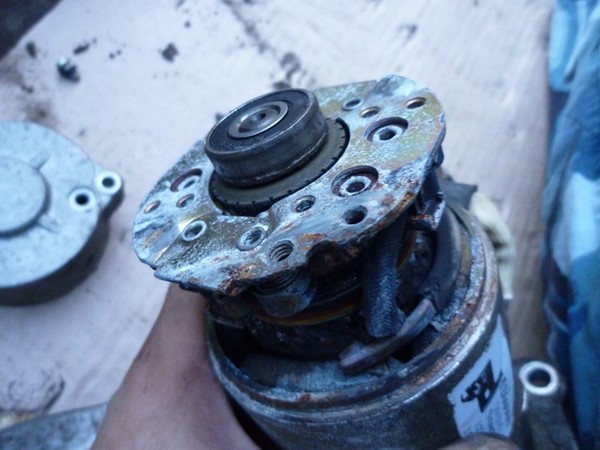

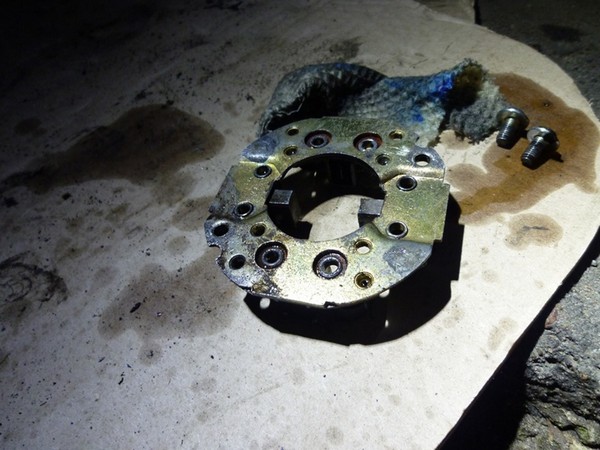

Контактная пластина щёток так же в отвратительном состоянии!

21:1933

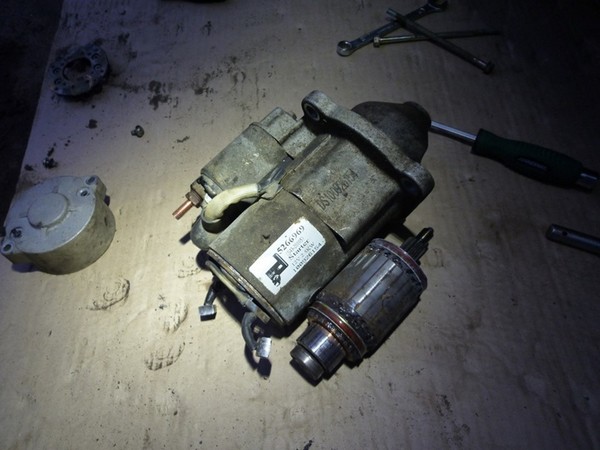

Вытащив плюсовые щётки снимаю обмотки, якорь и монтажную пластину со щётками. Всё зачистил и на пластине, и на крышке, обработал как-то жидкостью (знакомец подогнал попользовать), которая окислы и ржавчину отмачивает и оставляет плёнку антикоррозийную, вроде не на кислотной основе, поэтому применил:

21:2486



Стартер двигателя Cummins 2.8 ISF: очистка электрической части от окисления ГАЗ Газель

22:504

Стала получше конечно

22:548

Стартер двигателя Cummins 2.8 ISF: очистка электрической части от окисления ГАЗ Газель

23:1053

Тоже стала радовать немного

23:1108

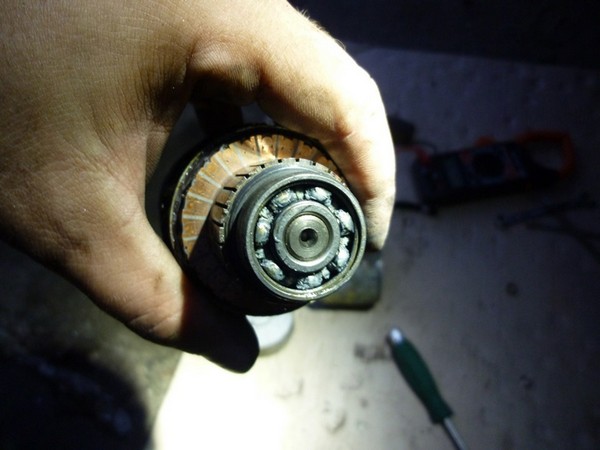

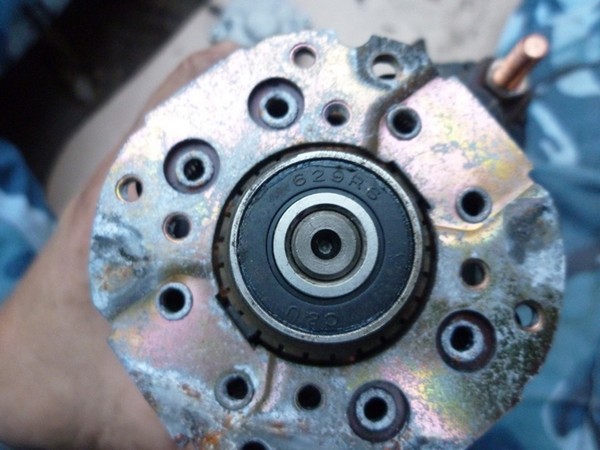

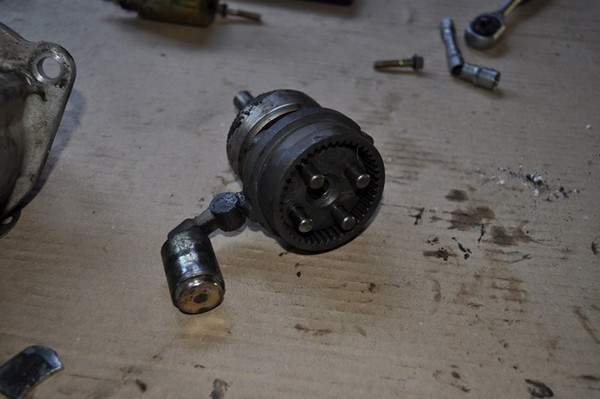

Стартер редукторный, поэтому добавил немного смазки в редуктор. На якоре сзади стоит подшипник качения:

23:1302

Стартер двигателя Cummins 2.8 ISF: очистка электрической части от окисления ГАЗ Газель

24:1807

О какой!

24:1825

Стартер двигателя Cummins 2.8 ISF: очистка электрической части от окисления ГАЗ Газель

25:2330



Но пыльник против воды ничего сделать не может, поэтому в подшипнике густая эмульсия!

25:159

Подшипник соответственно так же смазал свежей мазутой.

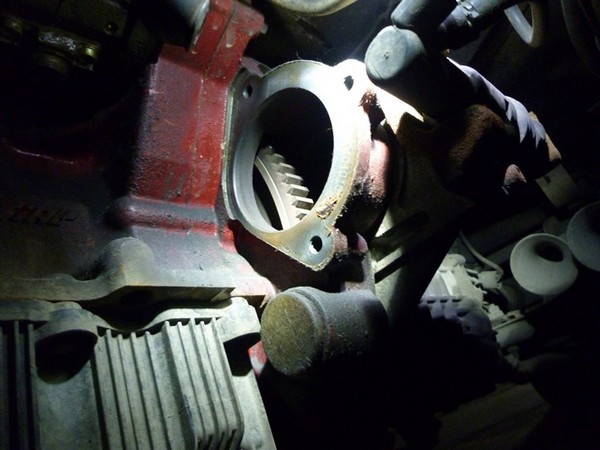

В целом состояние механических частей стартера (подшипник, шестерни редуктора, зацепная шестерня и вал бендикса, венец маховика так же в хорошем состоянии.

25:551

Стартер двигателя Cummins 2.8 ISF: очистка электрической части от окисления ГАЗ Газель

26:1056

Стартер двигателя Cummins 2.8 ISF: очистка электрической части от окисления ГАЗ Газель

27:1561

Соответственно, что можно сказать по стартеру. Механическая часть в хорошем состоянии. Электрическая в неудовлетворительном! Везде вставлены манжетки- резинки дабы исключить попадание воды в стартер, есть даже дренажная трубка в задней крышке, НО такое ощущение что все эти резинки только помогают воде там задерживаться! Я ожидал большего от такого производителя как Камминс!
Ремонт не занял много времени и сил. Самое сложное из всего это попасть удлинителем с головкой на верхний болт, открутить, а также провести обратную операцию. Сами же щетки практически без износа, как собственно и контакты якоря.

27:2677



Разборка и чистка стартера Cummins для ГАЗ Газель

Неполадка в Газ Газель: при запуске двигателя с утра или после долгого простоя, когда двигатель холодный, бендикс стартера несколько секунд после запуска не возвращался. Когда двигатель был нагретым этого не было, и стартер работал как надо.
Наступило лето, а ситуация не изменилась, т.е. при утреннем запуске тоже что и зимой.
Разобрал:

27:709

Разборка и чистка стартера Cummins для ГАЗ Газель

28:1214

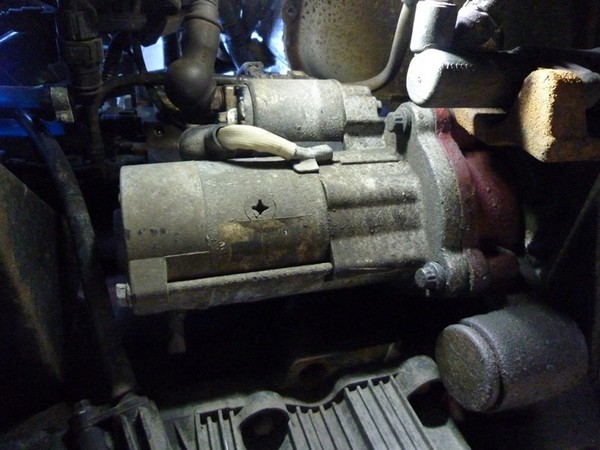

вот он виновник

28:1246

Ну то что обесточить нужно, все знают! :-)

28:1328

Два болта откручивать одно удовольствия, всё на виду, крути не хочу. Вот третий верхний проблемный, пришлось поизголяться, но всё же победил. Пришлось открутить направляющую маслянного щупа.

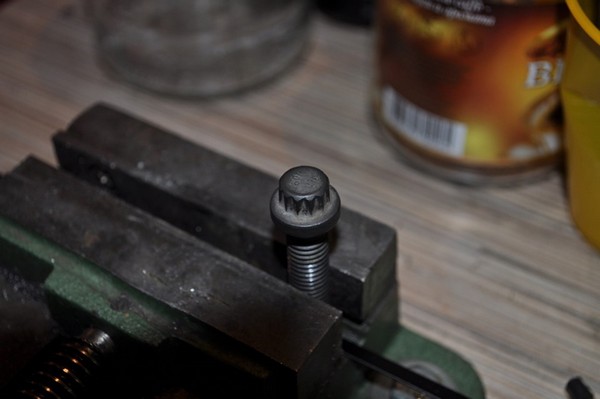

Болтики имеют 12-ть граней и откручиваются накидным или головкой — на 10,но можно открутить и накидным ключом или головкой с 6-ью гранями — на 11!

28:1941

Разборка и чистка стартера Cummins для ГАЗ Газель

29:2446



болт крепления стартера

29:47

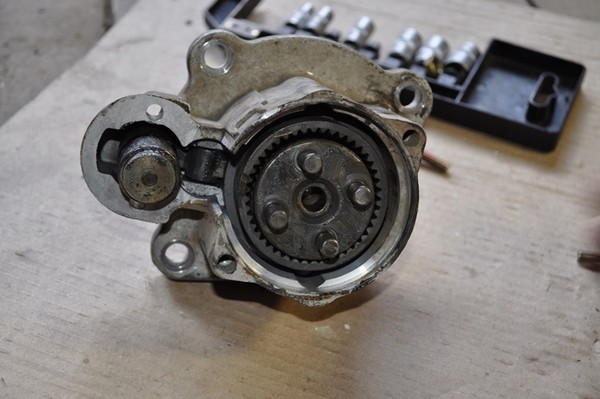

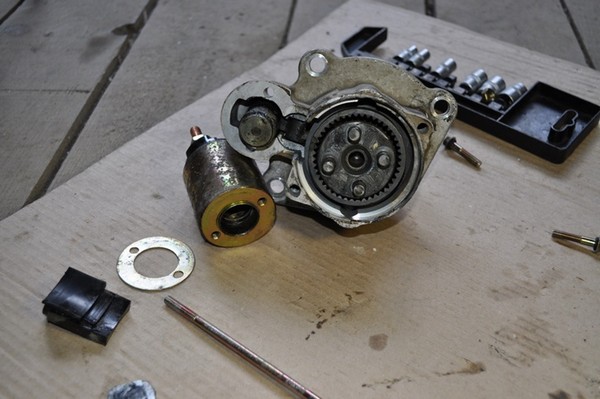

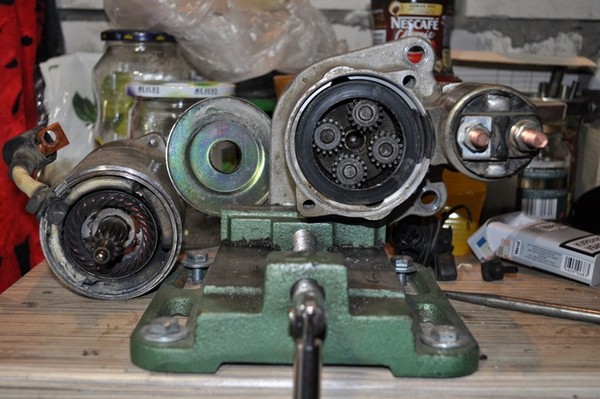

Далее половинил стартер. Внутри грязновато и очень мало смазки. На снятом прокручивание шестеренки было тугим.

29:254

Разборка и чистка стартера Cummins для ГАЗ Газель

30:759

располовиненный

30:793

Далее будут просто фото из которых будет всё ясно.

30:888

Разборка и чистка стартера Cummins для ГАЗ Газель

31:1393

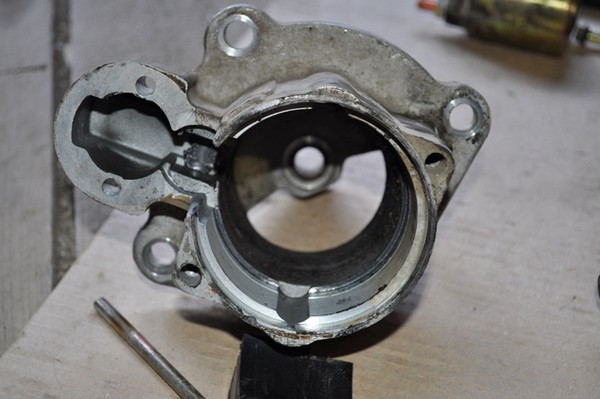

грязь

31:1407

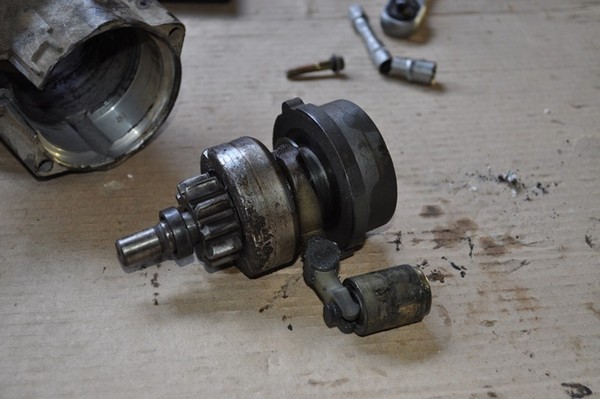

Продолжение разборки

31:1450

Разборка и чистка стартера Cummins для ГАЗ Газель

32:1955

разбираем и фотографируем

32:2007



Разборка и чистка стартера Cummins для ГАЗ Газель

33:504

подобие смазки

33:535

Разборка и чистка стартера Cummins для ГАЗ Газель

34:1040

тоже грязно

34:1065

Разборка и чистка стартера Cummins для ГАЗ Газель

35:1570

картина не меняется

35:1610

Разборка и чистка стартера Cummins для ГАЗ Газель

36:2115

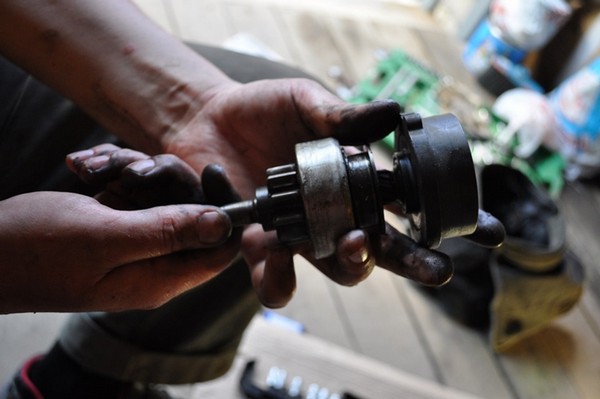

всё же нужно в руках повертеть

36:58

Выработок нигде нет.
После было полоскание в диз.топливе, продувка воздухом, оптирание:

36:222

Разборка и чистка стартера Cummins для ГАЗ Газель

37:727

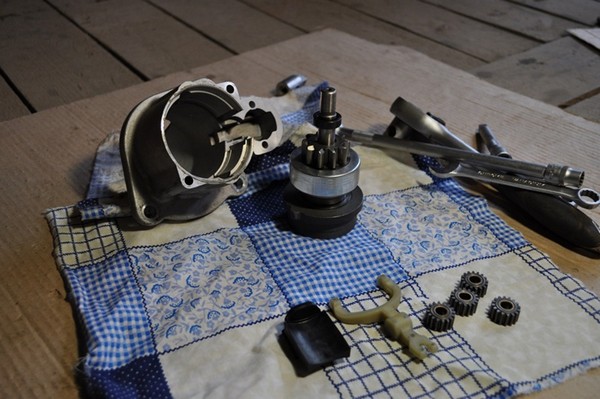

в чистом виде

37:755

После этого промазал смазкой и собрал всё в той же последовательности.

37:888

Разборка и чистка стартера Cummins для ГАЗ Газель

38:1393

на своём законном месте

38:1440

Протестировал, вроде всё норм.

38:1499
