Ремонт ступицы ВАЗ 2101, 2106, 2107



0:7

Содержание статьи:

0:49
  1. Необслуживаемые передние ступицы на ВАЗ 2107 (чертеж втулок)
  2. Замена подшипников передней ступицы ВАЗ 2101-07
  3. Видео о замене ступичных подшипников для ВАЗ классики

Необслуживаемые передние ступицы на ВАЗ 2107 (чертеж втулок)

На сей раз речь пойдет о необслуживаемых подшипниках передней ступицы.
За зиму поменяв 3 подшипника (то не дотянул, то перетянул, то при обслуживании развалился ), надоело мне все это, полазив по просторам интернета и DRIVE наткнулся на статьи о необслуживаемых подшипниках на перед.
Есть несколько вариантов :
1. Купить готовый комплект. Есть люди которые точат ступицы и цапфы к ним.
2. ступица с цапфой от иж ода (тоже подходит) — не нашел
3. Задняя ступица от 08 ваза + подшипник тоже задний и + переходная втулка — вот то что надо и по затратам.

0:1464

Необслуживаемые передние ступицы на ВАЗ 2107 (чертеж втулок)

1:1971

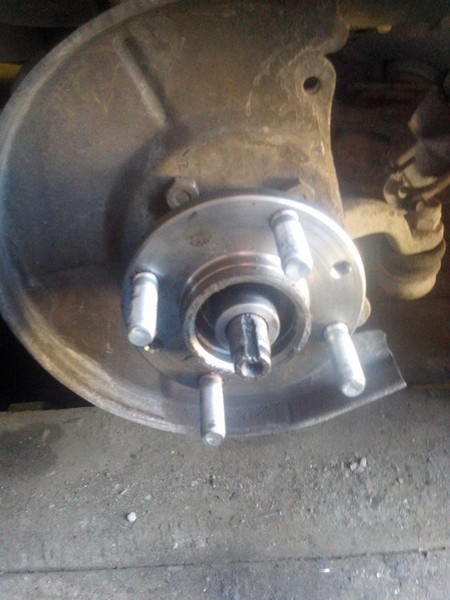

ступица с подшипником

1:2015



Так как я не внимательно посмотрел подшипники? и прикупил лишний стопор, а они были в коробке. Далее нам понадобятся ступичные гайки классики, от 08 не подойдут, и кольцо, которое подшипник поджимает тоже от классики.

1:395

Необслуживаемые передние ступицы на ВАЗ 2107 (чертеж втулок)

2:902

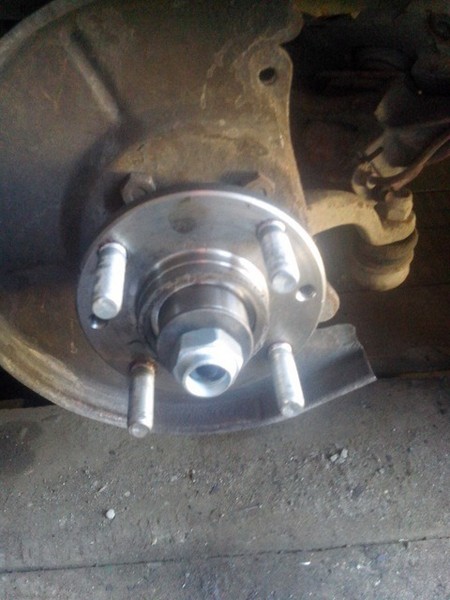

все в сборе + втулки

2:941

Необслуживаемые передние ступицы на ВАЗ 2107 (чертеж втулок)

3:1448

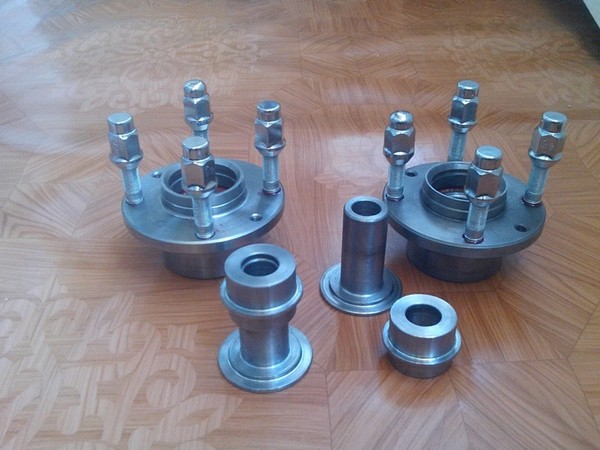

втулки в сборе

3:1478

Необслуживаемые передние ступицы на ВАЗ 2107 (чертеж втулок)

4:1985

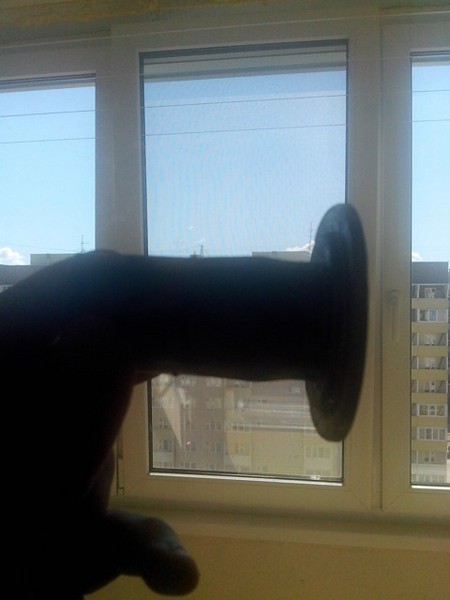

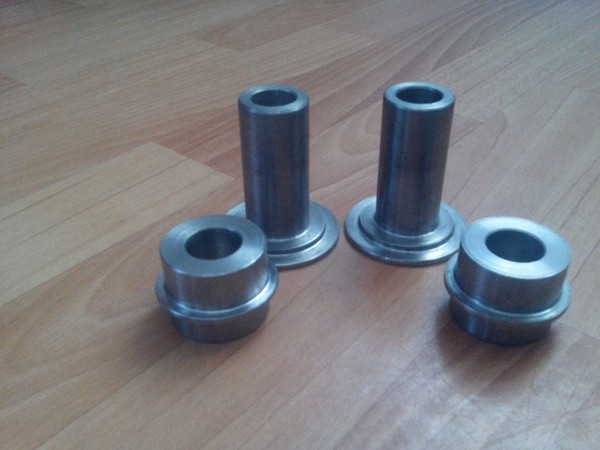

втулка

4:2001

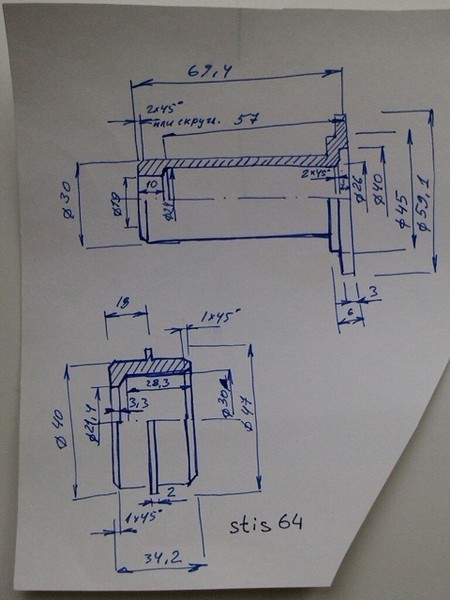

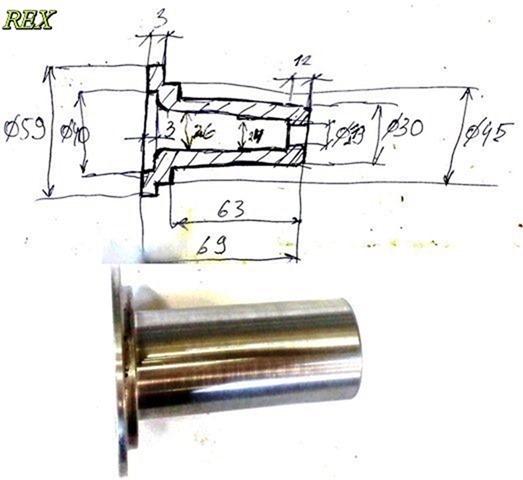

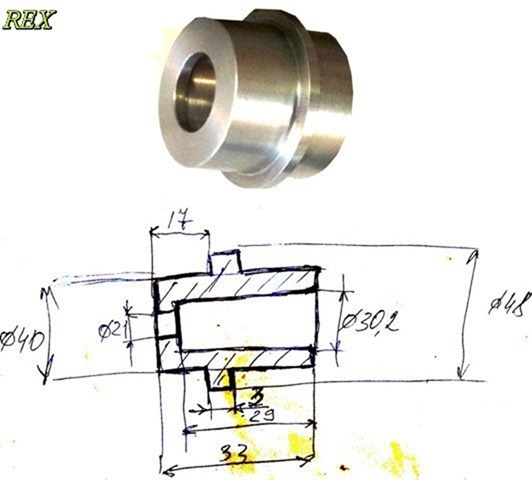

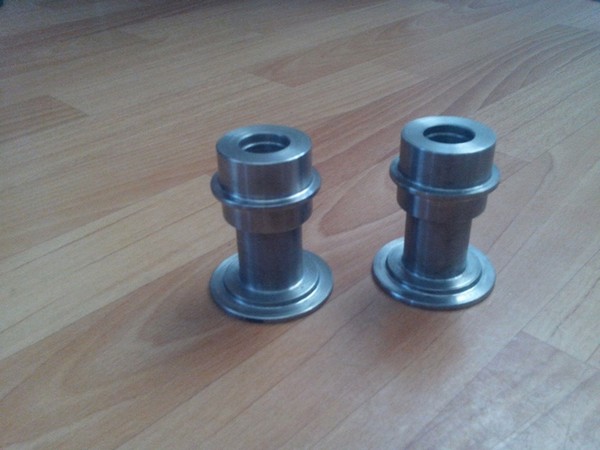

втулки делал по чертежам

4:48

Необслуживаемые передние ступицы на ВАЗ 2107 (чертеж втулок)1

5:556

Необслуживаемые передние ступицы на ВАЗ 2107 (чертеж втулок)2

6:1064

Необслуживаемые передние ступицы на ВАЗ 2107 (чертеж втулок)3,1

7:1572

Необслуживаемые передние ступицы на ВАЗ 2107 (чертеж втулок)

8:2077



3,2

8:6

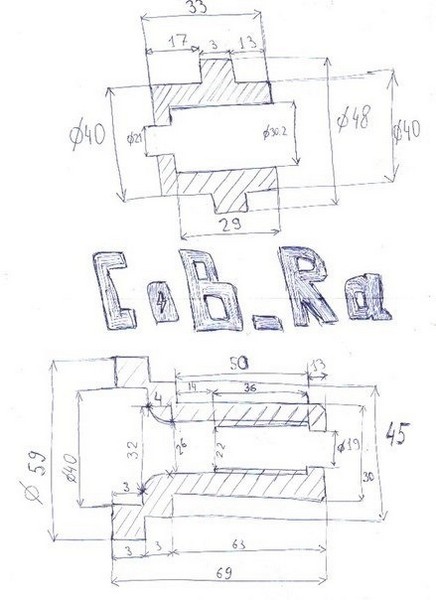

Первый раз сделал по первому, сразу скажу зря, размер на 22 не в тему и при установке при этом втулку раздуло пока насаживал. но об этом позже.

8:264

Необслуживаемые передние ступицы на ВАЗ 2107 (чертеж втулок)

9:771

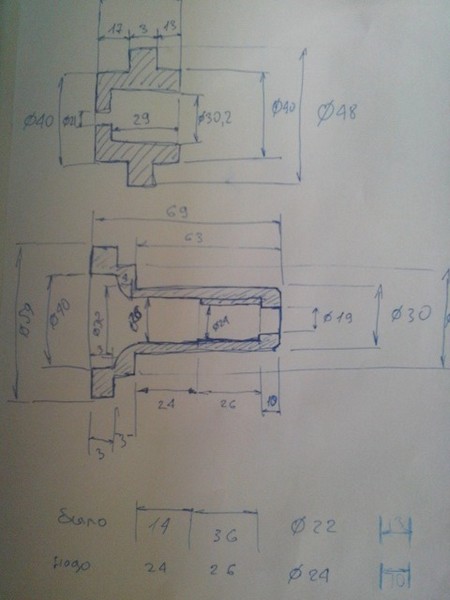

вот мой чертеж доработанный

9:826

Вот все это собираем и радостные едем в гараж (ну так у меня было), начинаем все разбирать

9:991

Необслуживаемые передние ступицы на ВАЗ 2107 (чертеж втулок)

10:1498

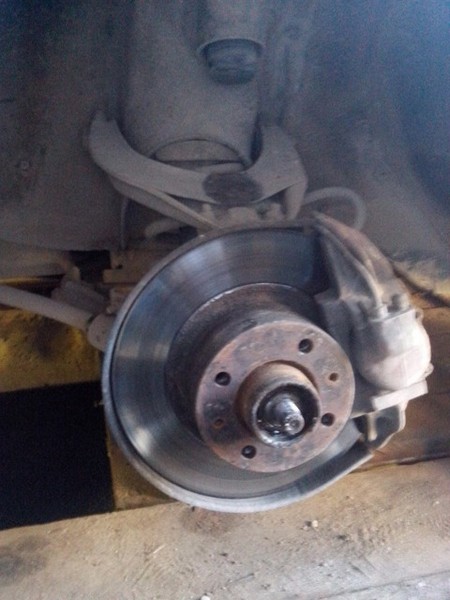

после

10:1512

Открутив гайку и суппорт у меня получилась первая неприятность погнул тормозной диск (не знаю как, но погнул, понял это когда все собирал обратно после второй неприятности), вот сбил старую ступицу с убитыми подшипниками, начинаем собирать и вот не задача ошибка в размерах, не налазит ну ничего можно и подстучать ну и в итоге собрал все обратно машину в гараж и ждем когда переточать…

10:2220



Необслуживаемые передние ступицы на ВАЗ 2107 (чертеж втулок)

11:506

вот так ее раздуло из-за неправильного размера, после промерки цапфы размеры изменил

11:665

Наконец то мне проточили втулки, и я довольный полетел в гараж доделывать … Так как все было собрано на место временно, мы все разбираем: снимаем суппорт, тормозной диск отколупываем, сбиваем ступицу (скажу сразу с левой стороны все снялось быстро, а вот с правой пришлось помучаться). Когда все снял и протер от мазута и солидола - собираем обратно.

11:1303

Необслуживаемые передние ступицы на ВАЗ 2107 (чертеж втулок)

12:1810

вот прикинул, не плохо

12:1854

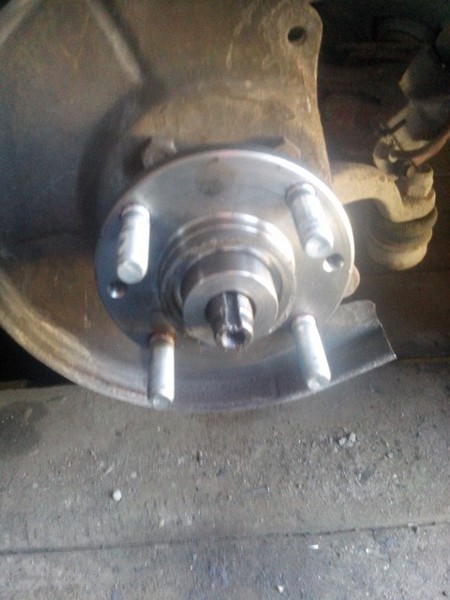

Ставим втулку на цапфу, теперь ставиться все легко

12:1950

Необслуживаемые передние ступицы на ВАЗ 2107 (чертеж втулок)

13:2457



вот уже со ступицей

13:38

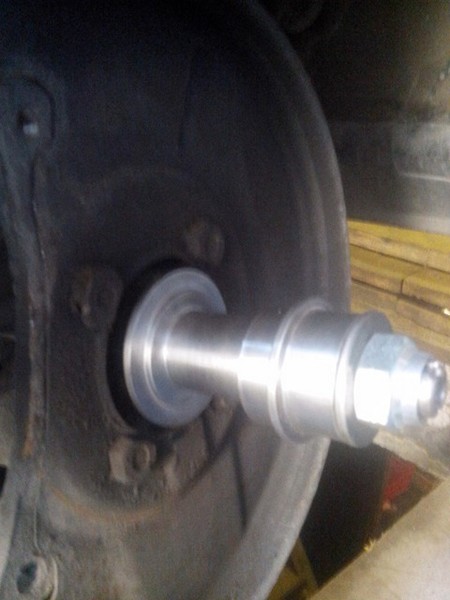

Ставим вторую часть втулки

13:91

Необслуживаемые передние ступицы на ВАЗ 2107 (чертеж втулок)

14:598

вот так

14:615

Ну и шайба с гайкой (гайка и шайба родные - классические)

14:720

Необслуживаемые передние ступицы на ВАЗ 2107 (чертеж втулок)

15:1227

вот

15:1237

Теперь все надо затянуть. Тянул трещоткой и потом, при помощи кусочка метровой трубы, затягиваем с усилием. Нет у меня динамометрического ключа, да и пока он мне не нужен.

15:1550

Необслуживаемые передние ступицы на ВАЗ 2107 (чертеж втулок)

16:2057

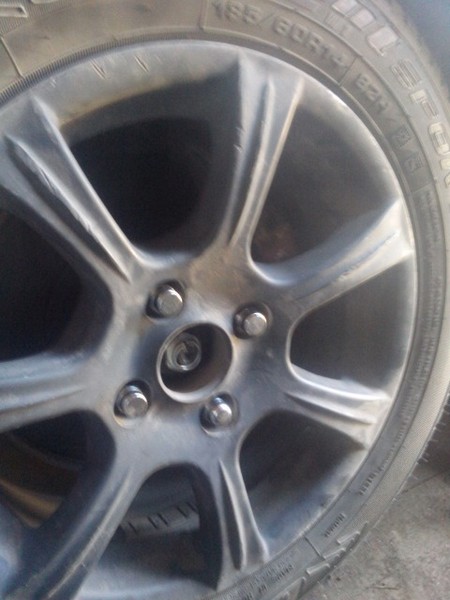

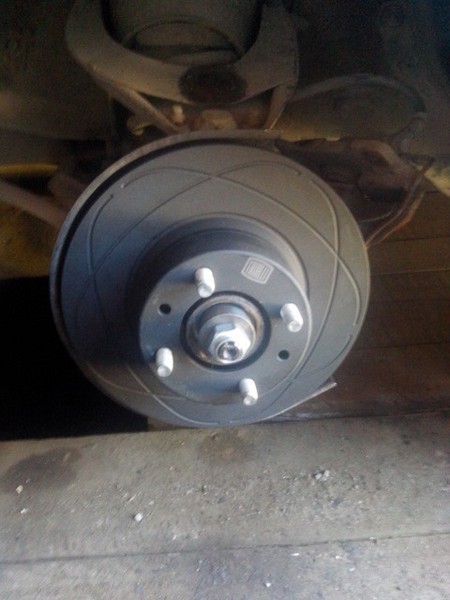

а вот и диски

16:26

Чуть про диски не забыл

16:72

Необслуживаемые передние ступицы на ВАЗ 2107 (чертеж втулок)

17:579

Необслуживаемые передние ступицы на ВАЗ 2107 (чертеж втулок)

18:1086

вот такие

18:1107

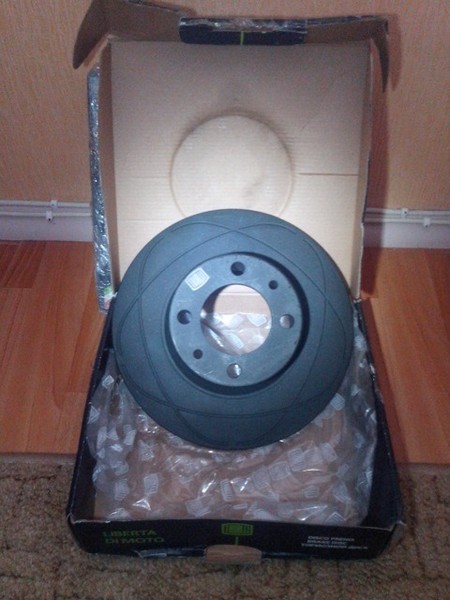

Прикупил по случаю такие всего 1500 за 2-ве, и смотрятся лучше, и ненамного дороже родных 600р шт. Левую сторону я собрал - переходим на правую. Тут небольшой танец с бубном, с вдшкой, кувалдочкой, и все отлетело (разумеется, суппорт я снял). В общем, ступица вмести с диском отлетела.

18:1612

Собираем, аналогично затягиваем, и тест драйв…
Результат: рулится лучше, накат лучше, шума меньше. Правда не знаю, с чем связано, может, просто давно не ездил, управление как-то получше. Вот такие у меня впечатления.

18:2006



Необслуживаемые передние ступицы на ВАЗ 2107 (чертеж втулок)

19:506

вот так теперь передок выглядит

19:568

Замена подшипников передней ступицы ВАЗ 2101-07

Неполадка: не прошло и 2 года, как загудел подшипник на одном колесе, а на втором раздавался небольшой хруст при торможении.
Постараюсь подробно но коротко и в картинках объяснит что да как.
Для начала снимаем колесо.

19:1057

Замена подшипников передней ступицы ВАЗ 2101- 07

20:1562

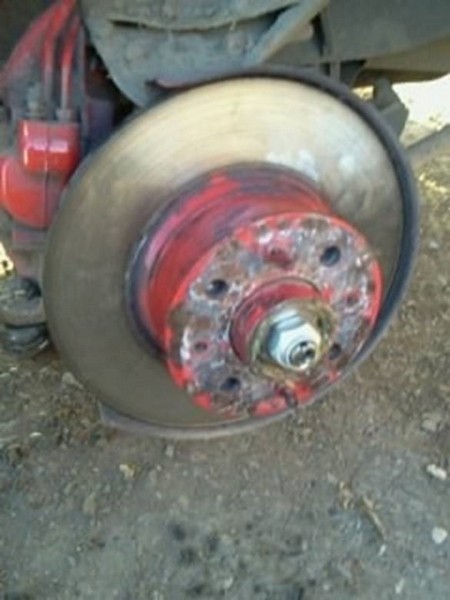

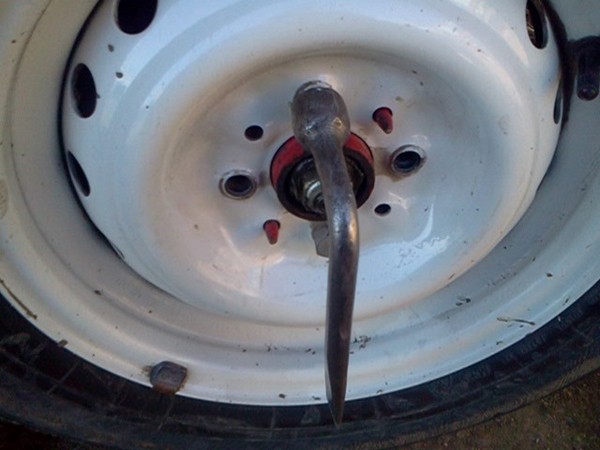

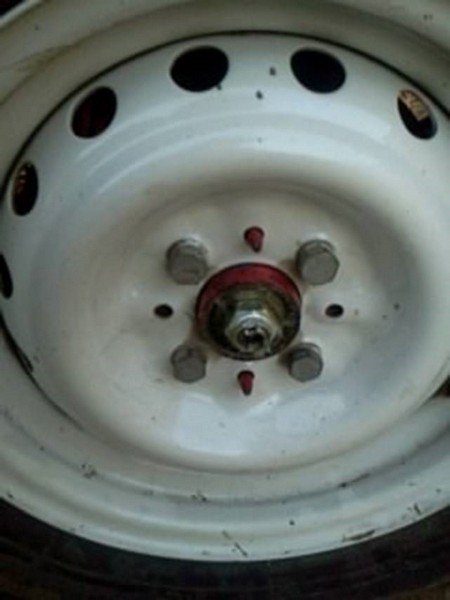

Снимаем колпачок ступицы

20:1612

clip_image021

21:2117

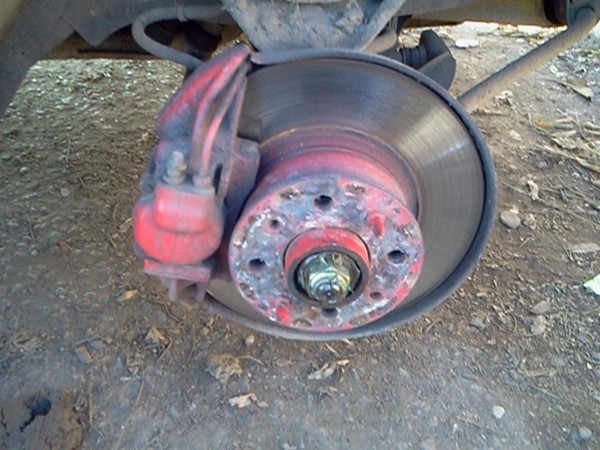

Откручиваем суппорт не забывая отогнуть фиксирующие пластины болтов выделены желтым (и, кстати, будьте готовы к их замене - они часто ломаются).

21:265

Замена подшипников передней ступицы ВАЗ 2101- 07

22:770

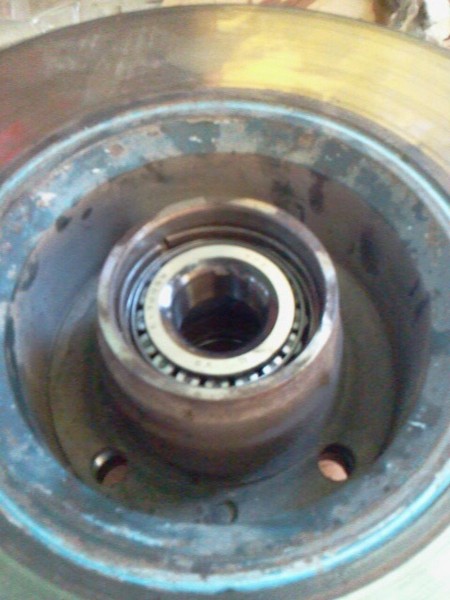

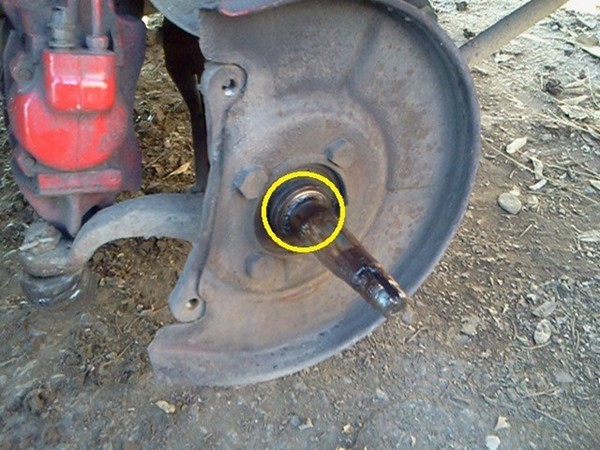

И снимаем ступицу в сборе. У меня снялось без проблем, но, бывает - прикипает. Выбивать лучше через брусок. На данном фото выделена рабочая поверхность вала желтым где собственно садиться сальник у меня в этом месте образовалась приличная выработка в следствии чего сальник быстро вышел из строя и внутрь за сезон попала вода как следствие и подшипник не проходил долго. Кстати, это заметно и по смазке - она коричневатого цвета (наличие примеси ржавчины).

22:1603

Замена подшипников передней ступицы ВАЗ 2101- 07

23:2108

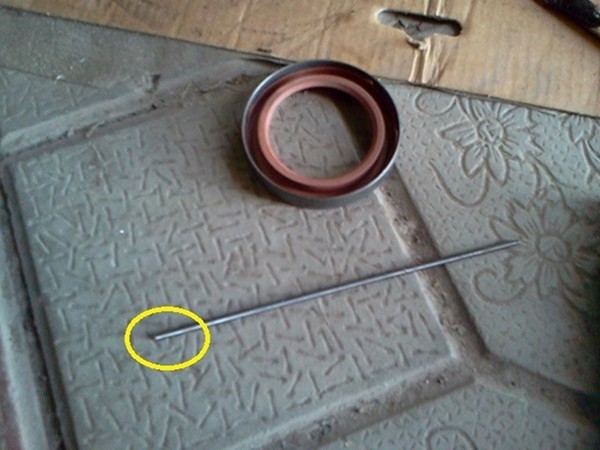

Ось относительна дорога рублей 700 — 800р. Поэтому беру новый сальник снимаю пружинку и подрезаю примерно на сантиметр со стороны где широко выделено на фото желтым. Вкручиваю пружинку в пружинку и одеваю на сальник. Думаю, с таким сальником хватит на пробег побольше.

23:488

Замена подшипников передней ступицы ВАЗ 2101- 07

24:993

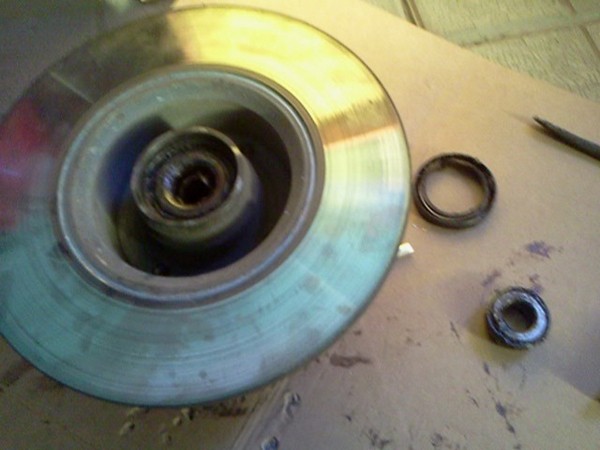

Выковыриваем старый сальник большой отверткой или ключом снимаем дистанционное кольцо и вытаскиваем внутреннюю обойму.

24:1219

Замена подшипников передней ступицы ВАЗ 2101- 07

25:1724

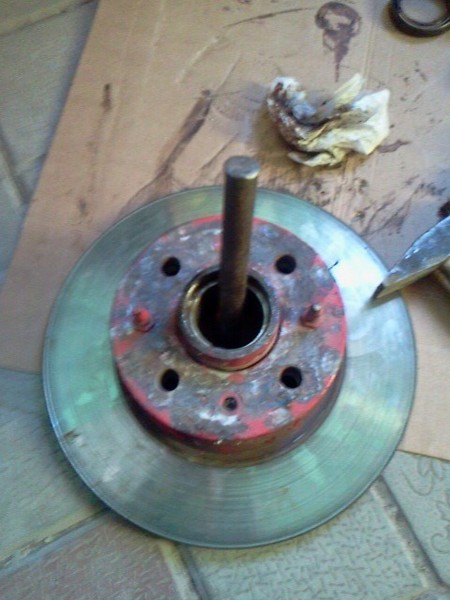

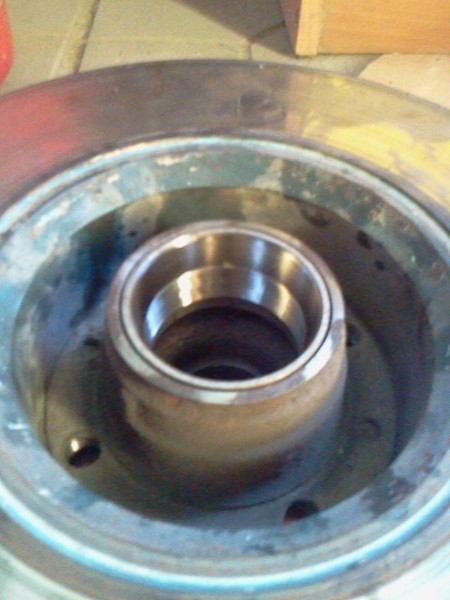

И с помощью оправки или ненужного вала выбиваем наружную обойму с одной, и с другой стороны.

25:1895

Замена подшипников передней ступицы ВАЗ 2101- 07

26:2402



Вычищаем старую смазку и с помощью старой обоймы забивает новую. Обратно выбиваем только старую.

26:180

Замена подшипников передней ступицы ВАЗ 2101- 07

27:687

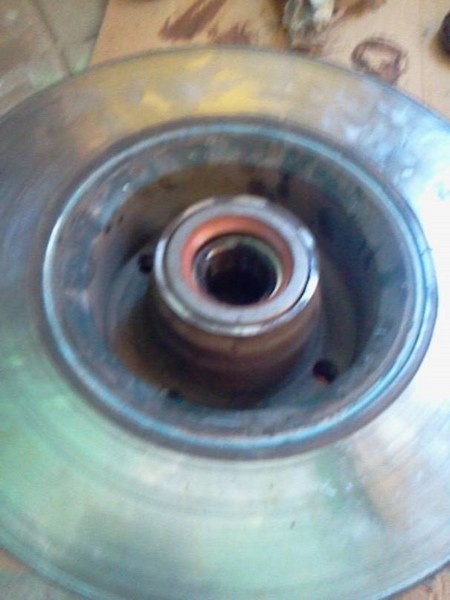

Ставим внутреннюю обойму дистанционную шайбу и аккуратно забиваем сальник.

27:830

Замена подшипников передней ступицы ВАЗ 2101- 07

28:1337

Замена подшипников передней ступицы ВАЗ 2101- 07

29:1844

И забиваем смазкой. В Азбуке написано Литол 24 Подшипники передних колес 0.4 л Колпак ступицы переднего колеса 0.25л.
Ось само собой вытираем от старой смазки и одеваем ступицу ставим шайбу и затягиваем гайку с небольшим усилием.

29:2260



Замена подшипников передней ступицы ВАЗ 2101- 07

30:506

Прикручиваем суппорт не забывая загибать стопорные пластины.
Слегка одеваем колпачок что бы мусор не попал и прикручиваем колесо. Так как гайка у нас затянута с небольшим усилием проворачиваем колесо на 90 градусов в одну и другую сторону чтобы ролики нашли свое место. Затем ослабляем гайку до того момента что колесо свободно крутиться. Опускаем авто на землю и, качая колесо, смотрим - есть ли люфт т.е. пытаемся поймать момент, чтобы и колесо крутилось относительно свободно, и люфта в подшипнике не было.
И керним гайку, чтобы не открутилась.

30:1505

Замена подшипников передней ступицы ВАЗ 2101- 07

31:2012



Забиваем колпачок и затягиваем до конца колесо.
После небольшой обкатки смотрим вновь наличие люфта и при необходимости производим регулировку.
В одном подшипнике были раковины на роликах, на другом, на наружной обойме, на зеркале была царапина видимо попал какой-то кусок мет. стружки.

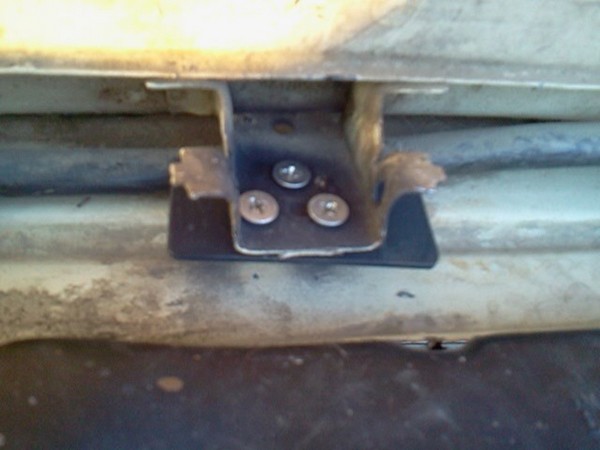

И так же сломалось крепление стойки капота пришлось импровизировать.
Вырезал пластину металла просверлил отверстия и прикрутил.

31:769

Замена подшипников передней ступицы ВАЗ 2101- 07

32:1274

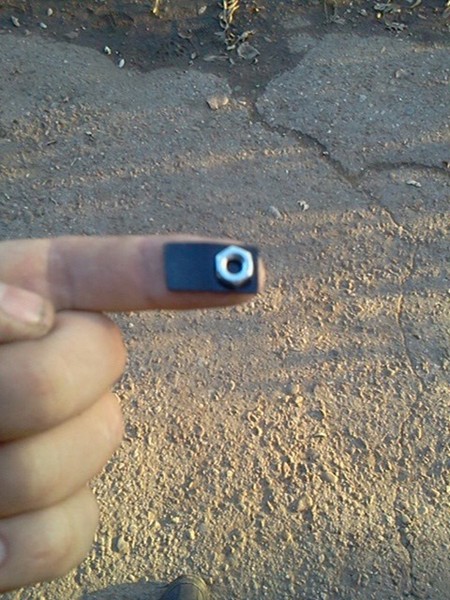

Гайки снизу прикрутил таким нехитрым способом.

32:1364

Замена подшипников передней ступицы ВАЗ 2101- 07

33:1871

Видео о замене ступичных подшипников для ВАЗ классики
