Ремонт сцепления Газ Газель

Содержание статьи:

0:37

1. Установка вакуумного усилителя сцепления ГАЗ Газель

0:143

2. Установка сцепления Hola ГАЗ Газель

0:214

3. Полная замена сцепления ГАЗ Газель

0:287

4. Установка сцепления FinWhale

0:345

Установка вакуумного усилителя сцепления ГАЗ Газель

0:450

Потёк у меня главный цилиндр сцепления (4 года машиной пользуюсь — не менял еще ни разу) — решил делать сцепление с вакуумным усилителем .

0:705

Установка вакуумного усилителя сцепления ГАЗ Газель

1:1210

 Итак расскажу по порядку что да как.

1:1294

Берётся вакуумный усилитель тормозов от ваз 2103 (06) — в магазине он стоит около 750 рублей. берётся главный сцепления газель (500 рублей ) .

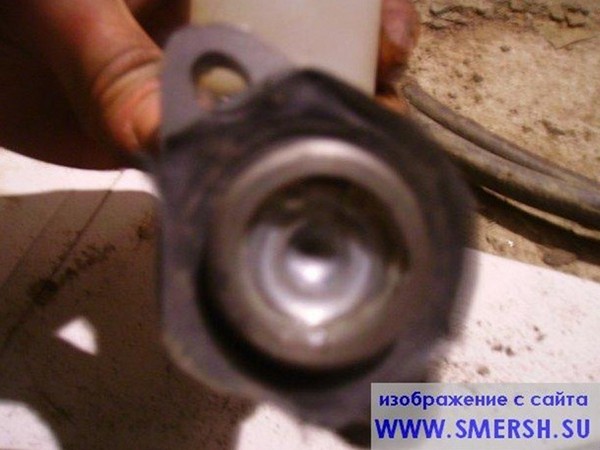

С главного вынимается стопорное кольцо, которое держит шток, вынимается шток, стопорное кольцо ставится на место.
Должно получиться так :

1:1796

Установка вакуумного усилителя сцепления ГАЗ Газель

2:2301



Потом выворачиваются шпильки, а отверстия рассверливаются. На вакуумном усилителе на толкающем штоке есть регулировка (под ключ на 7) она регулируется так чтобы толкающий шток чуть касался главного (я дул в главный когда регулировал чтобы понять что там происходит ) . После регулировки главный с усилителем соединяются.

2:589

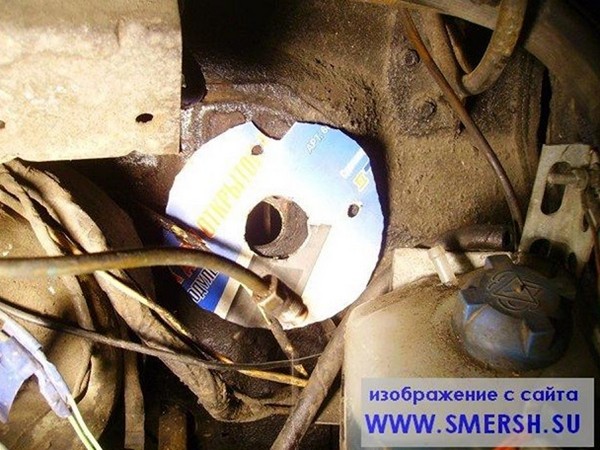

Из картона изготавливается шаблон.

2:657

Установка вакуумного усилителя сцепления ГАЗ Газель

3:1162

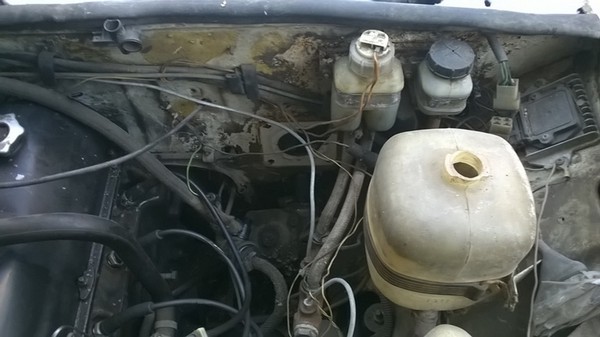

Положение вакуумного на моторном отсеке примерно такое

3:1268

Установка вакуумного усилителя сцепления ГАЗ Газель

4:1773

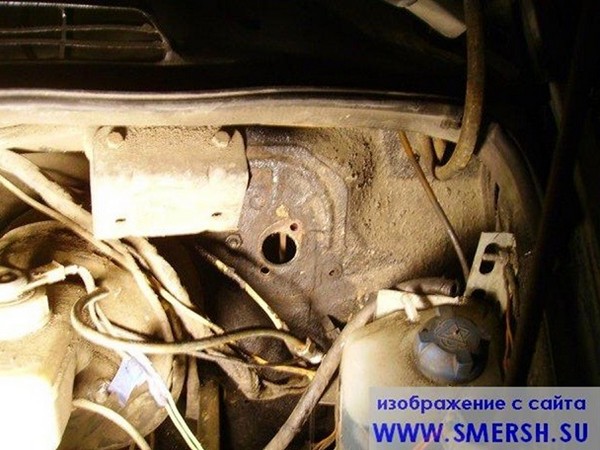

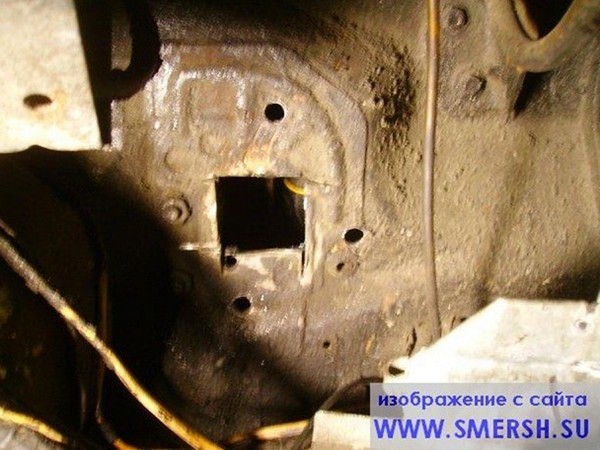

Дальше надо сделать отверстия в моторном отсеке. Все, кто это делал до меня, высверливали много-много отверстий по границе новой окружности а промежутки металла вырывали кусачками — рассказывали что онанизм еще тот. Поэтому я просто взял маленькую болгарку, снял кожух и ручку и вырезал квадратное отверстие.

4:2343



Установка вакуумного усилителя сцепления ГАЗ Газель

5:504

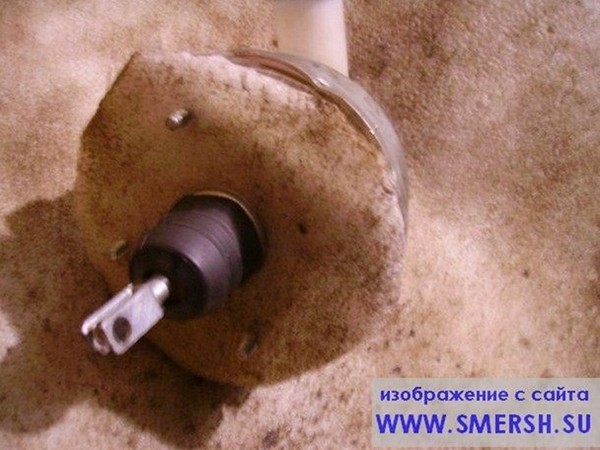

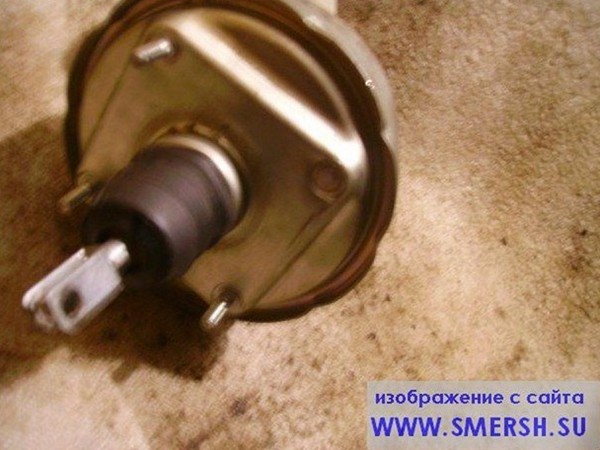

на усилителе обрезается 1 шпилька.

5:570

Установка вакуумного усилителя сцепления ГАЗ Газель

6:1075

Отверстия под шпильки на моторном отсеке лучше сверлить свёрлами большего диаметра — есть шанс что отверстия не сойдутся, а больший диаметр даёт большие допуски.
Отверстия в штоке усилителя рассверливаются до 10 мм .
Вырезается прокладка из полиуретана под усилитель

6:1571

Установка вакуумного усилителя сцепления ГАЗ Газель

7:2076



Усилитель монтируется на своё место.

7:70

Установка вакуумного усилителя сцепления ГАЗ Газель

8:575

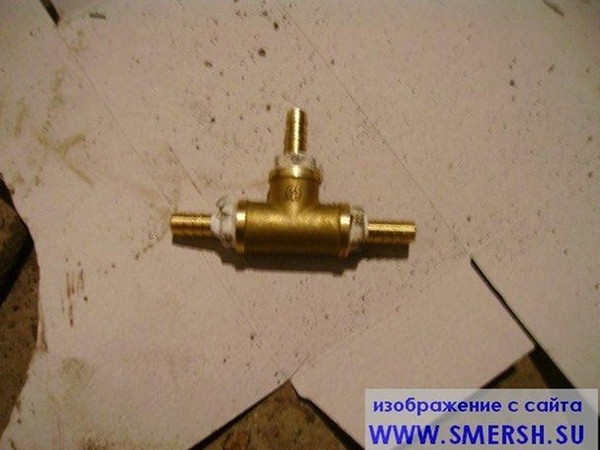

Шланг вакуума подключается через тройник в разрез шланга вакуума с коллектора на вакуумный усилитель тормозов.

8:784

Установка вакуумного усилителя сцепления ГАЗ Газель

9:1289

Теперь педаль сцепления у меня стала легче, чем педаль газа.
Предчувствую что кто-то скажет, что надо тебе было купить комплект сцепления холла (люк или еще там какое-то еще) и ничего не делать, и выжималось бы легче. Этим людям я бы предложил нагрузить на машину хотя бы 3.5 тонны и побуксовать в грязи. Все их заумные речи сразу бы отпали. Ставил я себе холлу, хватило мне её ровно на 5 дней — корзина до сих пор в гараже валяется, вроде и выкинуть жалко и ставить смысла нет.

9:2148



И еще, ставил я холу и когда ставил, да, полегче педаль была чем сейчас стоит змз, но всё равно тугая … а сейчас педаль сцепления ЛЕГЧЕ педали газа (фактически, нога не чувствует ) . планирую вот при следующем замена сцепления поставить еще более жёсткую корзину ЗМЗ-турбо — слышал есть такая .

9:533

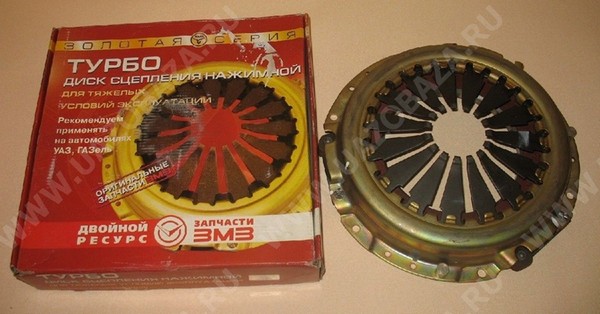

P.S. Сам для себя, пока не забыл — вот такое сцепление хочу ставить :

9:657

Установка вакуумного усилителя сцепления ГАЗ Газель

10:1162

Артикул 4054.3906605

10:1193

Усилитель можно (и нужно) ставить на все 4 шпильки.

10:1287

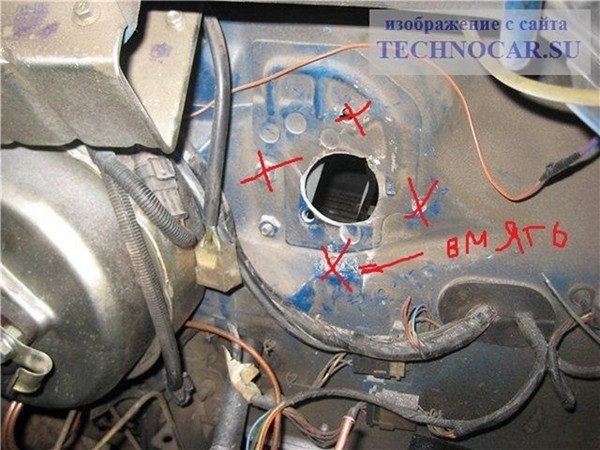

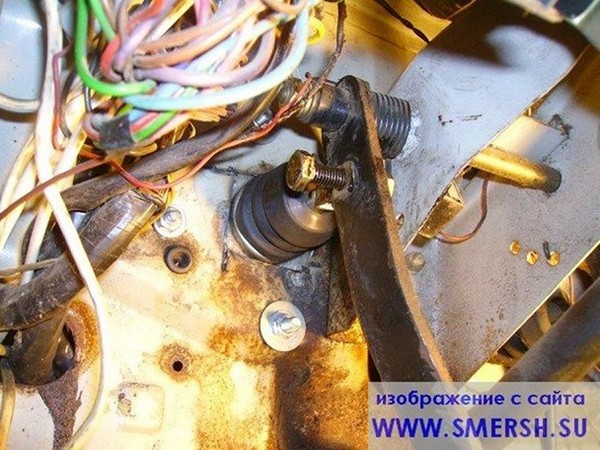

Первое отверстие совпадает с приваренной гайкой педального узла, её надо выломать или срезать. Дальше отверстия показаны крестиками. В низу есть неровность моторного щита, её лучше вмять кувалдой через выколотку внутрь. Для разметки удобнее всего использовать паранитовую прокладку от усилителя (в жигулёвском отделе продаётся).

10:1897

Отверстие в моторном щите рекомендую делать квадратное — маленькой болгаркой без кожуха (соблюдайте технику безопасности) .

10:2130



Установка вакуумного усилителя сцепления ГАЗ Газель

11:506

Установка сцепления Hola ГАЗ Газель

К сцеплению вопросы были с момента покупки. Думал, что дотянем до лета и поменяем заодно с переборкой мотора. Но как всегда машина решила иначе: забуксовало сцепление. Значит поменяем сейчас.

11:926

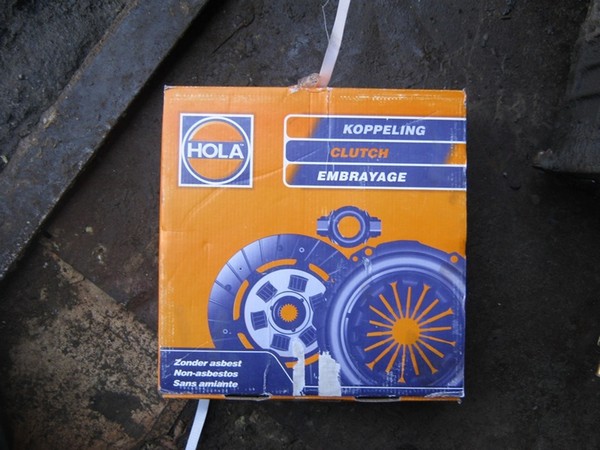

В ОЛМИ было три варианта (не считая заводского): Kraft, Valeo и Hola. Крафт — 3600, Хола — 3800, Валео — 5300. Решил я остановиться на промежуточном варианте и взял Хола, со скидкой вышло 3600.

11:1246

Установка сцепления Hola ГАЗ Газель

12:1751

Установка сцепления Hola ГАЗ Газель

13:2256

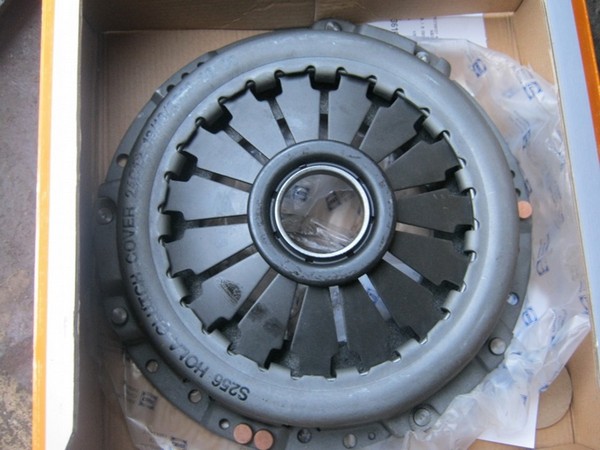

Новая корзина

13:28

Установка сцепления Hola ГАЗ Газель

14:533

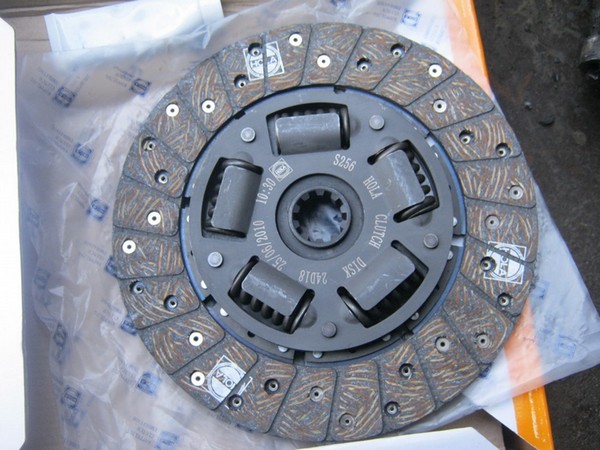

Вот такой новый диск

14:574

Установка сцепления Hola ГАЗ Газель

15:1079

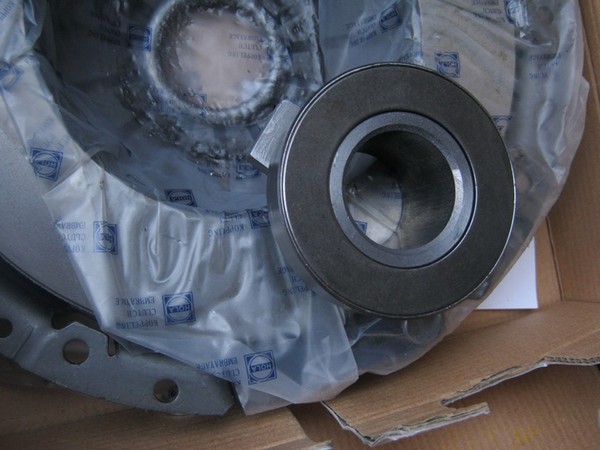

Выжимной в комплекте железный

15:1138

Делов то на три часа с перекурами: снял — поставил. Да не тут-то было!

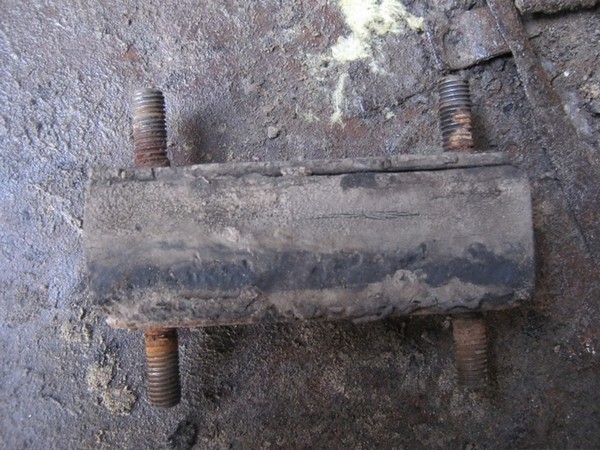

Сначала все шло по плану, разбирали все как обычно. Попутно вскрылось, что подушка коробки разорвана "в тряпки".

15:1470

Установка сцепления Hola ГАЗ Газель

16:1975

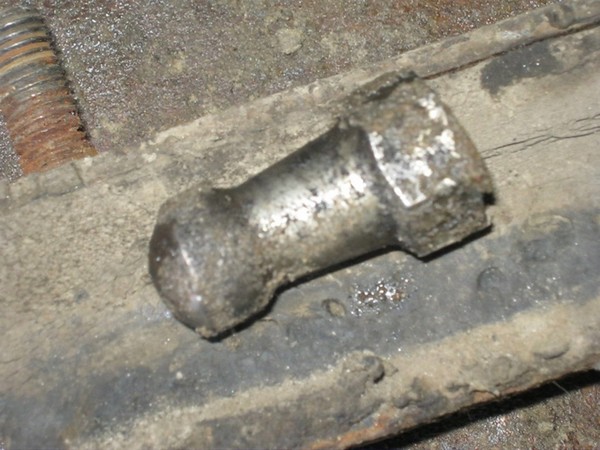

Еще, у солдатика вилки открутился и убежал болт. Как он там держался, известно только ему одному! Износ на нем был маленький, но решил, что поставлю новый (деталь копеечная).

16:2291



Установка сцепления Hola ГАЗ Газель

17:504

Износ небольшой

17:537

Идем дальше: корзина (вроде как Hola) оказалась в приличном состоянии, все лепестки нормальные, выработка есть, но тоже небольшая.

17:773

Установка сцепления Hola ГАЗ Газель

18:1278

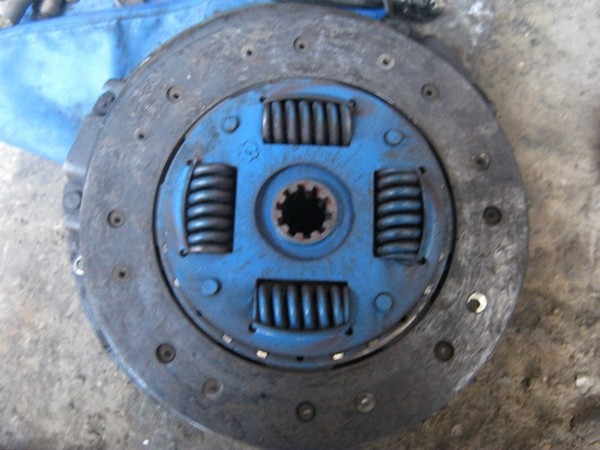

Ну а вот диск, как и ожидалось, мертвый. Похож он кстати на ЗМЗшный, и такое ощущение, что ставили его относительно недавно.

18:1504

Установка сцепления Hola ГАЗ Газель

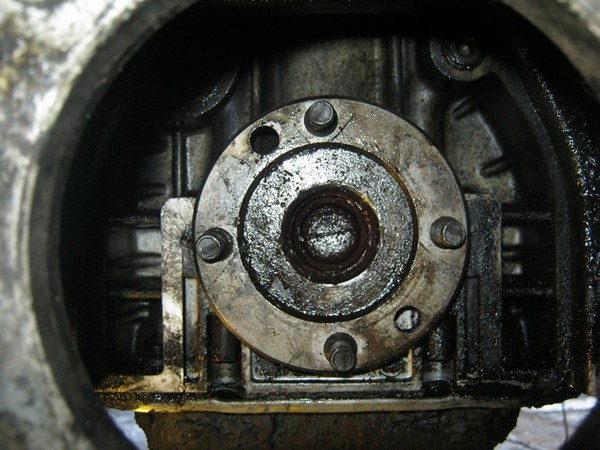

19:2009



Ну а дальше началось самое интересное! Как обычно проверяю подшипник в коленвалу, а он начинает подкусывать — из-за этого на первичном валу стала появляться выработка. Так что более-менее вовремя разобрали. Однозначно подшипник под замену. Делаю крючок, пробую выбить — бесполезно. Три часа мучился, все бесполезно. Не идет ни в какую. Я уже и внутреннюю часть разломал, а наружная обойма не сдвинулась с места. В конце концов под натиском "голимого железа", кувалдочки и какой-то матери он сдался.

19:907

Установка сцепления Hola ГАЗ Газель

20:1412

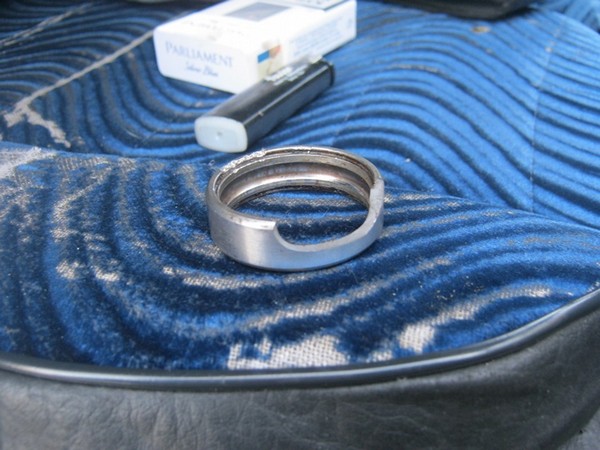

Вот что осталось от этого злодея

20:1475

Установка сцепления Hola ГАЗ Газель

21:1980

Ну а дальше все как обычно: новый подшипник успешно установлен ну и все по порядку.
С новым сцеплением машина пошла намного веселее — не зря мучился.

21:2256



Полная замена сцепления Газ Газель

21:71

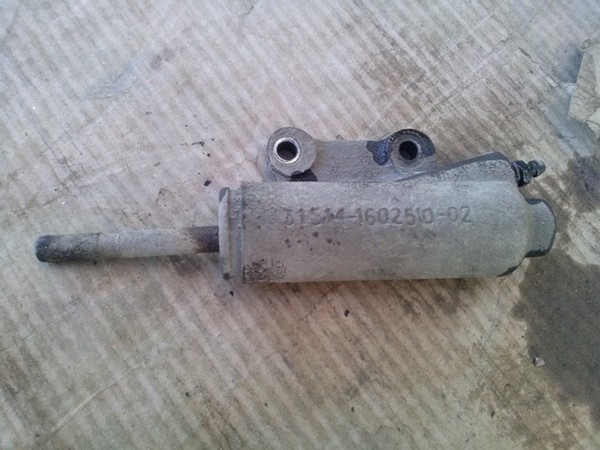

Неполадка: отказало сцепление. Рабочий цилиндр сцепления давно ждал замены.

21:214

Полная замена сцепления Газ Газель

22:719

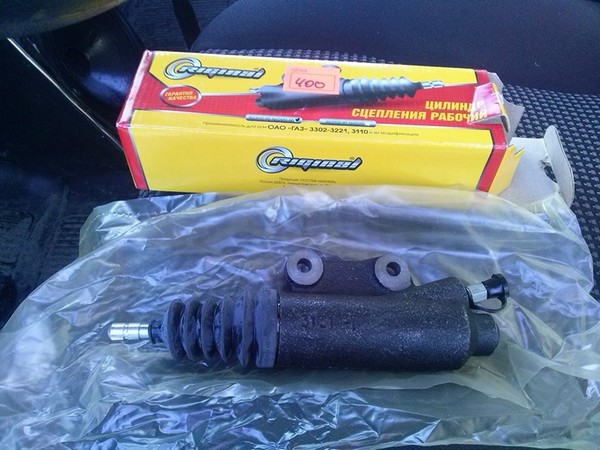

вот он новенький

22:753

Полная замена сцепления Газ Газель

23:1258

для сравнения старый, но вполне еще рабочий (отложил в гараж)

23:1372

Сразу на месте заменил, но проблема осталась. Скорости включались очень тяжело, иногда с хрустом. Машину мучить больше не стал - поехал разбирать.
Скидываю коробку и наблюдаю:

23:1695

Полная замена сцепления Газ Газель

24:2200

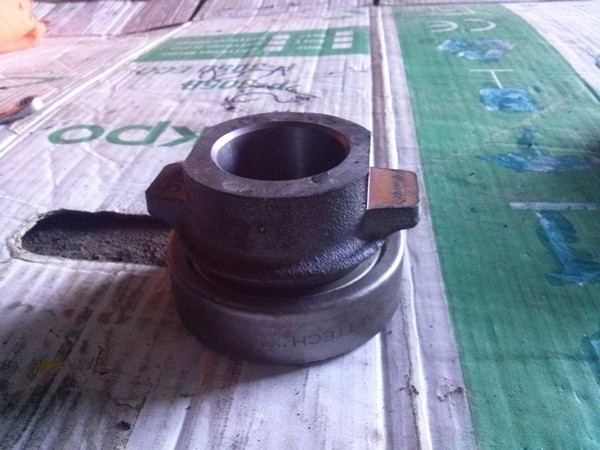

Выжимной подшипник слетел с вилки, хотя, есть предположение, что он был установлен изначально неправильно, хотя сцепа работала без нареканий.

24:262

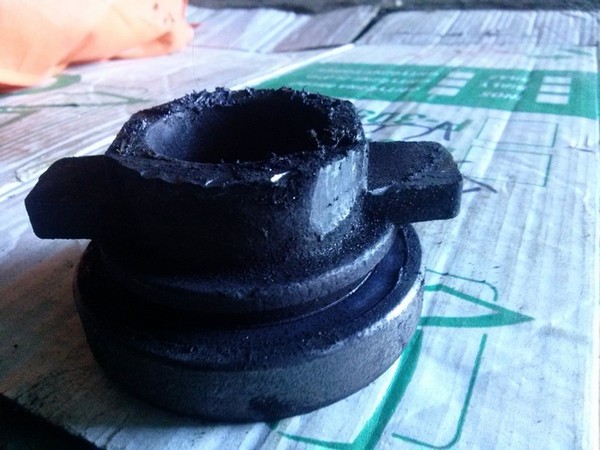

Сначала я обрадовался, что отделался малой кровью (поставить на место выжимной), но оказалось все наоборот - подшипник умер.

24:491

Полная замена сцепления Газ Газель

25:996

видна выработка от вилки

25:1045

Съездил купил новый.

25:1086

Полная замена сцепления Газ Газель

26:1591

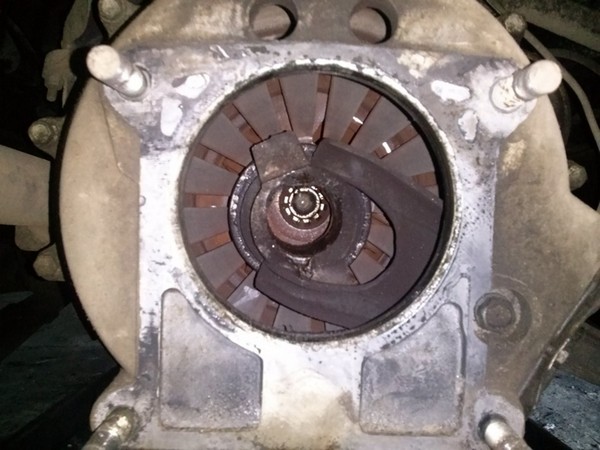

Уже собрался собирать, но на всякий решил осмотреть сцепление и тут опять огорчение - развалился диск (вылетела пружина) концы лепестков сломались от перегрева. В итоге под замену все сцепление. Проехало оно всего 20тыс!
Покупать новое пока нет возможности, поэтому нашли б/у корзину и диск в хорошем состоянии.

26:2160



Полная замена сцепления Газ Газель

27:504

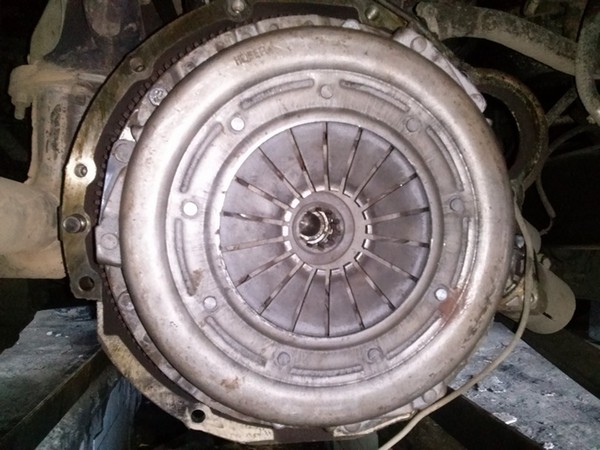

фирма HOBER внешне очень похожа на всеми любимый SACHS

27:598

Все собрал, работает, педаль сцепления стала чуть мягче, правда неделю привыкал к сцеплению-как будто на чужой машине едешь!

27:828

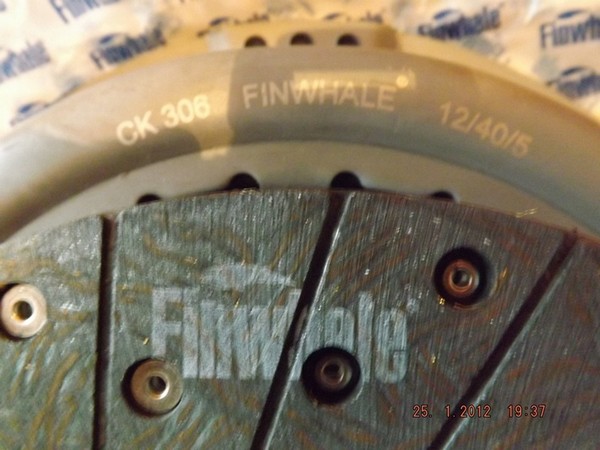

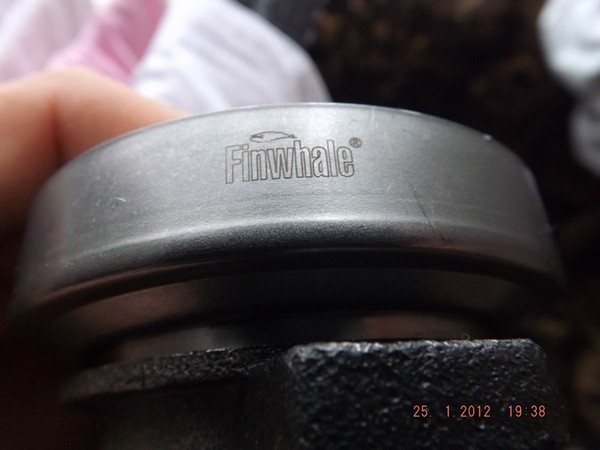

Установка сцепления FinWhale

27:883

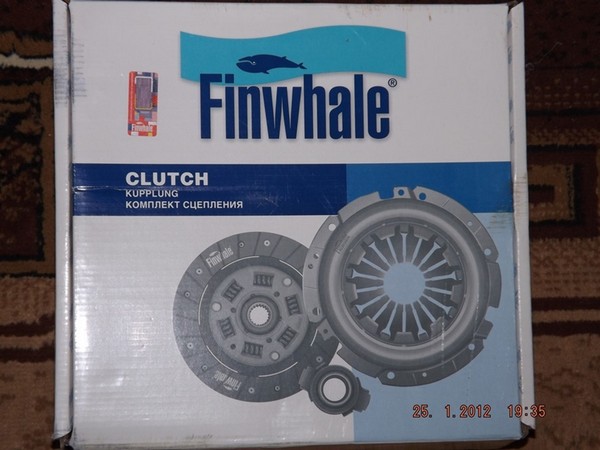

Диск сцепления скончался, было решено заменить сразу и корзину с выжимным подшипником. Посовещавшись с приятелем с автомагазина "Газ +", он посоветовал взять сцепление FinWhale, с его слов у водителей которые ходят в дальняк эта фирма пользуется спросом. Раньше стояло сцепление ЗМЗ двойной ресурс усиленное, особых нареканий по нему не было за исключением того, что педаль сцепления была очень жесткая, что сильно меня напрягало. После установки FinWhale (кстати на коробке написано, что сделано в Германии) педаль сцепления стала на много мягче.

27:1870

Установка сцепления FinWhale

28:2375



Установка сцепления FinWhale

29:504

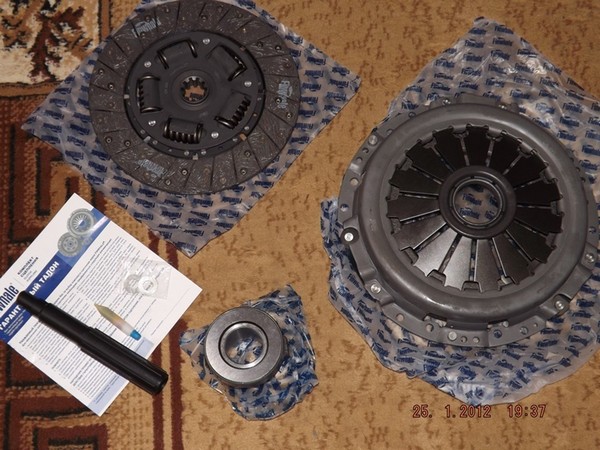

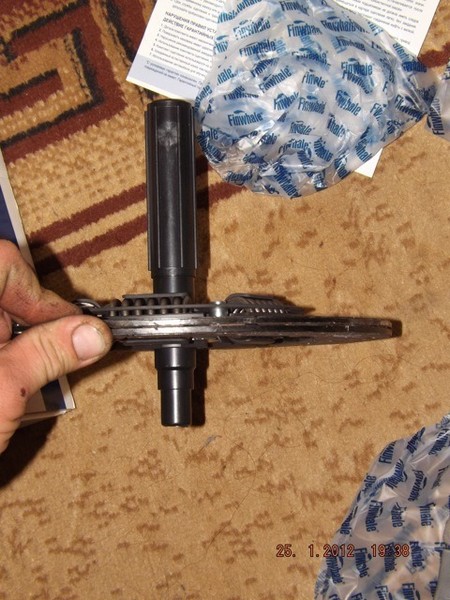

Полный комплект, что меня удивило есть даже центрующий вал

29:615

Установка сцепления FinWhale

30:1120

Установка сцепления FinWhale

31:1625

Установка сцепления FinWhale

32:2130
