Ремонт тормозной системы Toyota Land Cruiser 105

Содержание статьи по  крузер 105:

0:65


1. Ремонт тормозного суппорта на Toyota Land Cruiser 105.

0:155

2. Замена задних тормозных дисков и колодок, колодок ручника. Ремонт суппорта Toyota Land Cruiser 105.

0:326

3. Ремонт передних и задних тормозов Toyota Land Cruiser 105.

0:422

4. Регулировка ручника на Toyota Land Cruiser 105 (барабанные тормоза).

0:536



0:546

1. Ремонт тормозного суппорта на Toyota Land Cruiser 105.

Ремонт тормозов на крузер 105 интересен тем, что тормозной суппорт на Toyota Land Cruiser 105 переднего и заднего мостов отличаются количеством поршней. Так же тормозной суппорт различают на левый и правый. Тормозной суппорт, расположенный на переднем мосту крузер 105, имеет 4 поршня, а вот для заднего моста у тормозного суппорта ленд крузер 105 поршень может быть только один.  На фото 1 показан тормозной суппорт на передний мост ленд крузер 105 до ремонта, после ремонта на фото 2.

0:1495

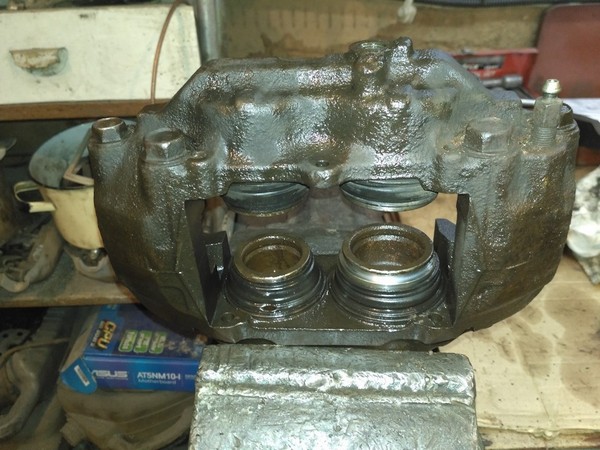

тормозной суппорт ленд крузер 105

1:2000



Фото 1

1:13

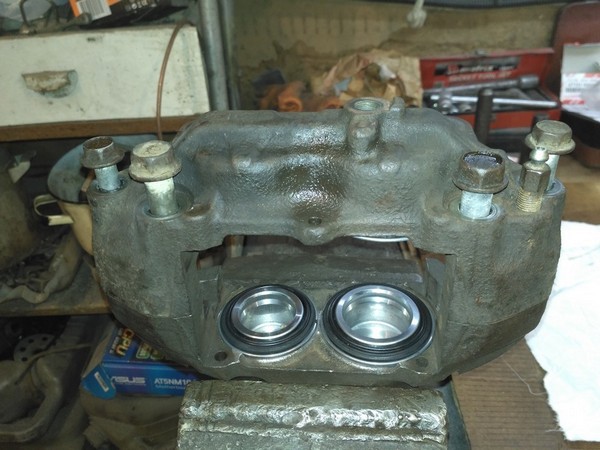

тормозной суппорт на передний мост крузер 105

2:518

Фото 2

2:532

поршни тормозного суппорта на ленд крузер 105

3:1037

тормозной суппорт переднего моста крузера 105

4:1542

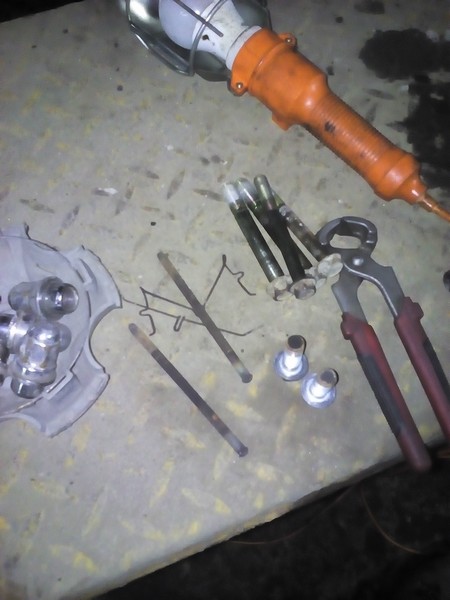

Разбираем тормозной суппорт ленд крузер 105, половины которого соединены направляющими, в народе просто "пальцы" суппорта. Может быть и такое, что направляющие закисли, извлечь их можно двумя способами, которые мы рассматривали в предыдущей статье в пункте 2.1.

4:2028



clip_image005

5:504

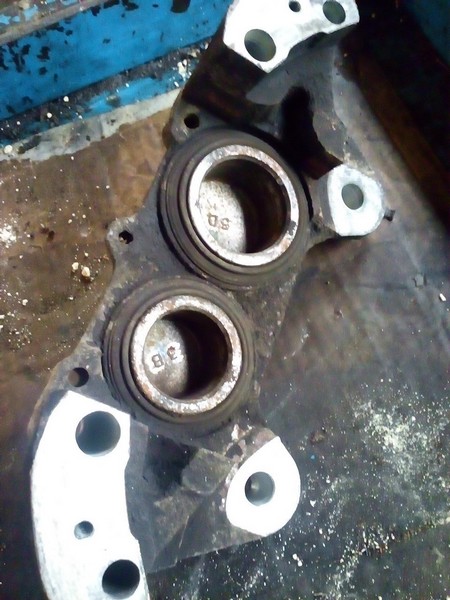

Отмываем тормозной суппорт ленд крузер 105 от грязи. Старый поршень тормозного суппорта идет под замену. При визуальном осмотре обнаружил явные деффекты, ведь именно поршни прижимают колодки к диску, что обеспечивает торможение автомобиля.

5:947

clip_image006

6:1452

clip_image007

7:1957

Главное, не потерять эти колечки между половинок суппорта.

7:2068

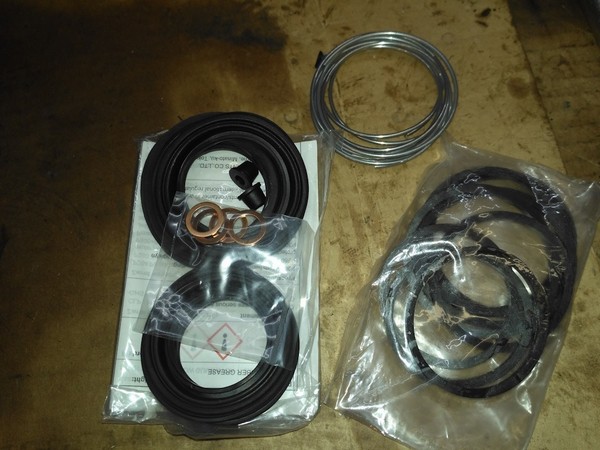

оригинальный ремкомплект на тормозной суппорт переднего моста крузер 105

8:504

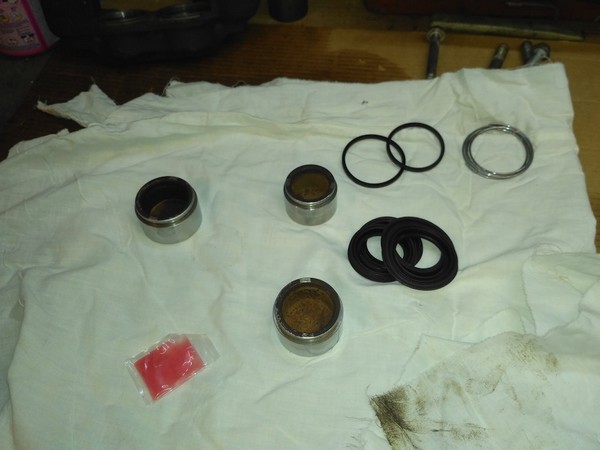

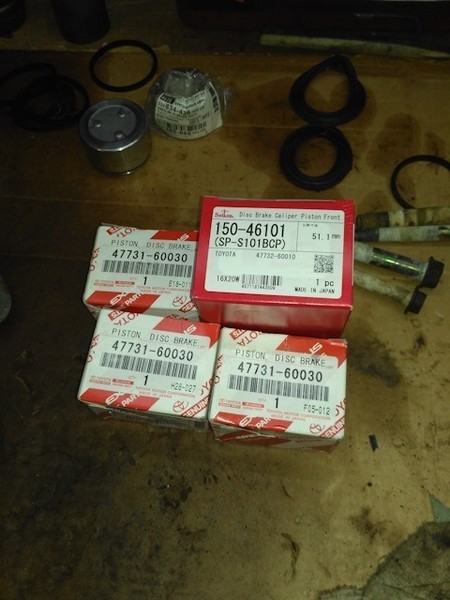

Оригинальный ремкомплект.

8:556

clip_image009

9:1069

Конструктив крепления пыльников на передних суппортах немного отличается от суппортов, находящихся на заднем мосту. Поэтому перебрать тормозной суппорт переднего моста не сложно, так как я уже перебрал задний суппорт. Больше всего времени заняла очистка от грязи корпусов. Половину поршней пришлось тоже заменить. Больше всего страдают нижние поршни. Ремкомплект брал оригинальный, рекомендую брать его. Тем более там комплект сразу на оба суппорта. Ну сразу бы порекомендовал брать все 4 нижних поршня. Состояние верхних будет зависеть от пыльника, если целый, то с большой долей уверенности, они будут нормальные.
Сами поршни вытаскивал прямо на машине, вынув колодки и положив в замен тонкие пластинки. Постепенно уменьшая их толщину педалью, выдавливал поршни. Естественно болгаркой прошелся по кромке тормозного диска, убрав буртик.

9:2611



clip_image010

10:504



10:514

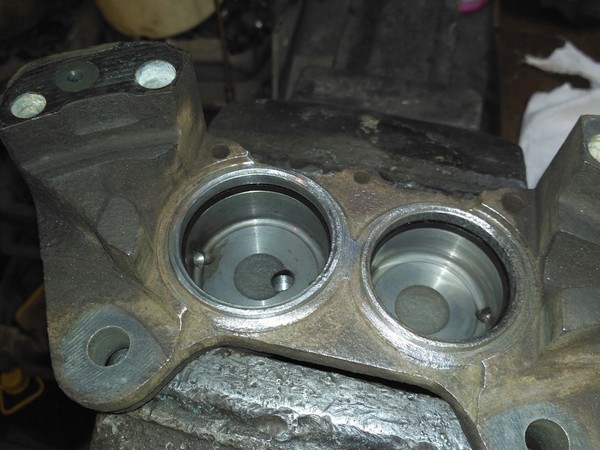

clip_image011

11:1019

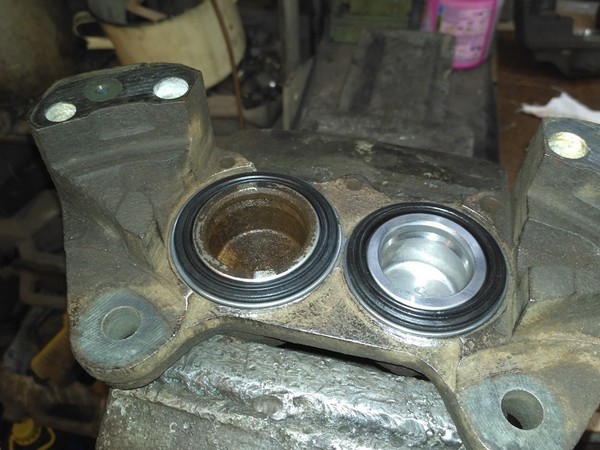

clip_image012

12:1524

Собираем.

12:1545

clip_image013

13:2052

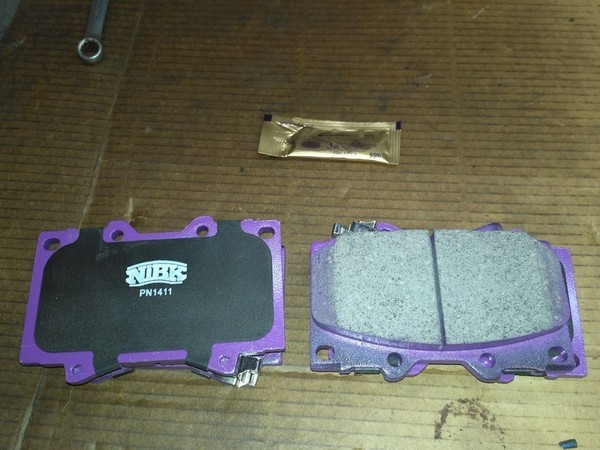

колодки на ленд крузер 105

14:504

Вместе с ремонтом тормозных суппортов следует заменить тормозные колодки на крузер 105.

14:667

clip_image015

15:1172

Тщательно очищаем тормозной суппорт от грязи при помощи ветоши, чистящего средства для двигателя и воды. Читал хорошо справляется с загрязнениями обычный крот для чистки канализации под раковиной.

15:1539

clip_image016

16:2044

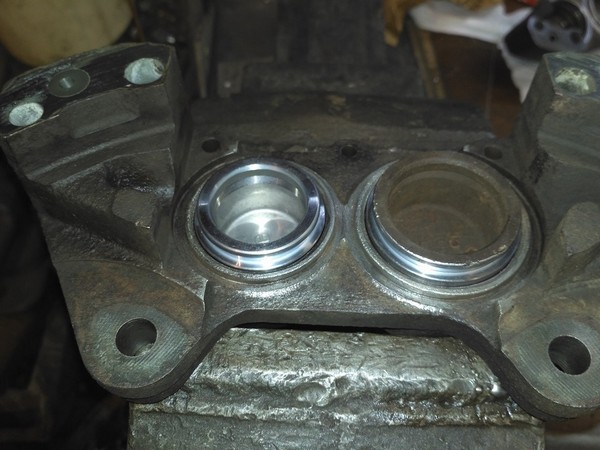

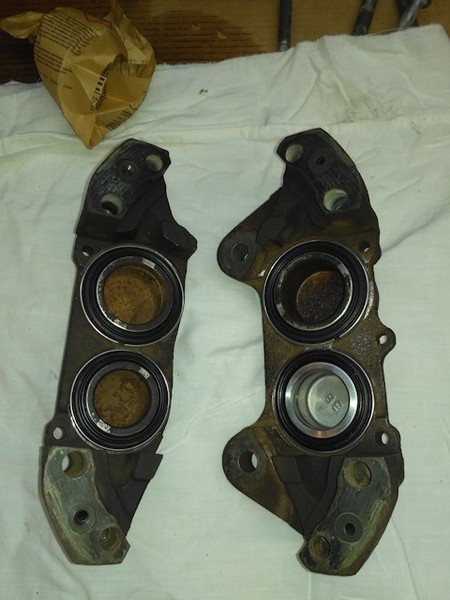

Поршни пришлось частично заменить на новые. Из старых выбрал те, что выглядели целыми, тоже отмыл их. Заменил 4 старых поршня тормозного суппорта на новые, 4 же поршня оставил старых. Всего на  двух тормозных суппортах переднего моста 8 поршней, по 4 на каждый суппорт.

16:491

пыльник на тормозной суппорт ленд крузер 105

17:996

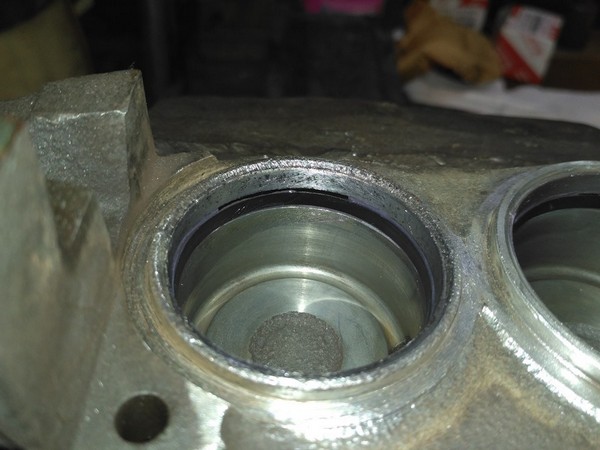

Поверх поршней устанавливаем пыльники.

17:1072

clip_image018

18:1577

Те же действия проделываем  со вторым тормозным суппортом, по аналогии с первым.

18:1738

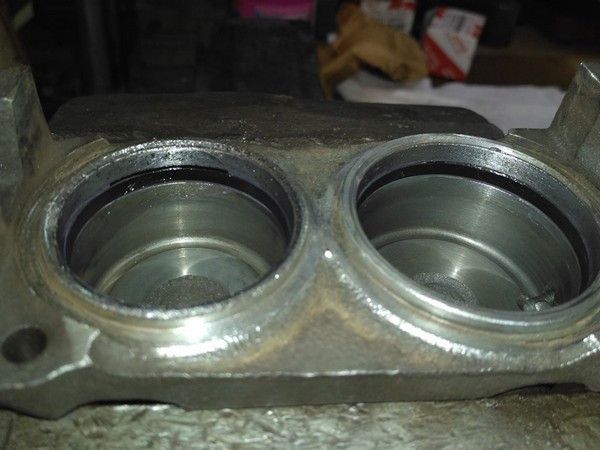

clip_image019

19:2243



Теперь при помощи направляющих собираем половинки тормозного суппорта крузера 105.

19:154

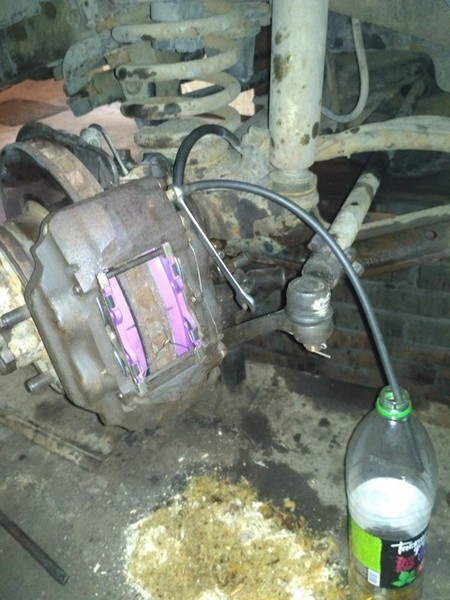

прокачиваем тормоза на крузер 105

20:661

Заполняем суппорт тормозной жидкостью и прокачиваем тормозную систему.

20:797

https://www.drive2.ru/l/466225091965878349/

В начало статьи.

20:877



20:887

2. Замена задних тормозных дисков и колодок, колодок ручника. Ремонт суппорта Toyota Land Cruiser 105.

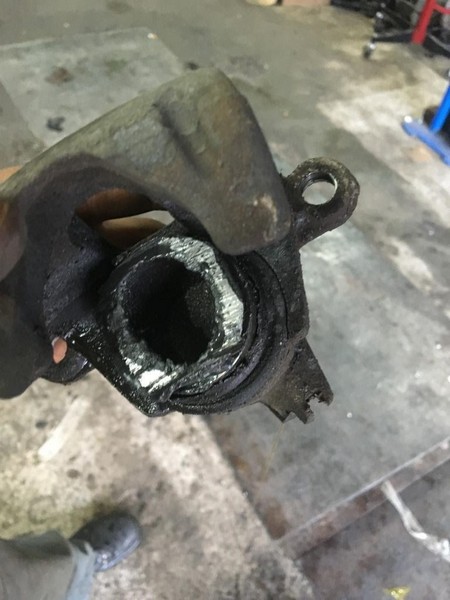

clip_image021поршень тормозного суппорта заднего моста Toyota Land Cruiser 105 сильно изношен

22:2064





22:9

Не ожидал увидеть тормоза своей Toyota Land Cruiser 105 в таком состоянии.
Мне пришлось на режущих ухо скрипом колодках проехать 2000 км, на 2001 км скрип исчез, вместо него меня стал преследовать скрежет метала. И снова срочная безотлагательная поездка, времени на ремонт тормозной системы ленд крузера 105 как не было так и не стало.
Итогом такого нехозяйского отношения к автомобилю стали убитые задние тормозные диски ленд крузера 105, стертый поршень тормозного суппорта. Ко всему прочему приобрел для ремонта задних тормозов ремкомплект суппорта, комплект задних колодок и колодки стояночного тормоза.
На фото можно увидеть итог езды со стертыми колодками. Одна колодка вообще вылетела из тормозного суппорта заднего моста Toyota Land Cruiser 105, что привело к износу поршня.

22:1398



22:1408

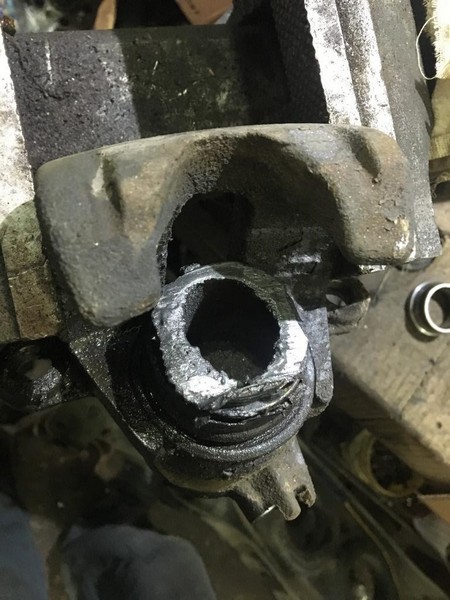

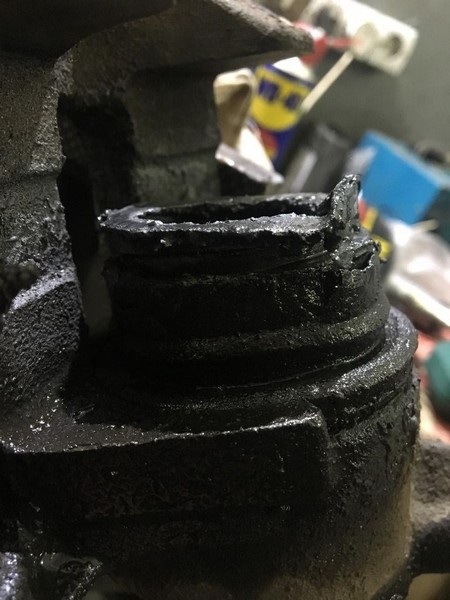

clip_image021[1]поршень тормозного суппорта заднего моста крузер 105

24:2414



clip_image021[2]Задний суппорт на крузер 105

26:1005

clip_image021[3]clip_image025

28:2013





28:9

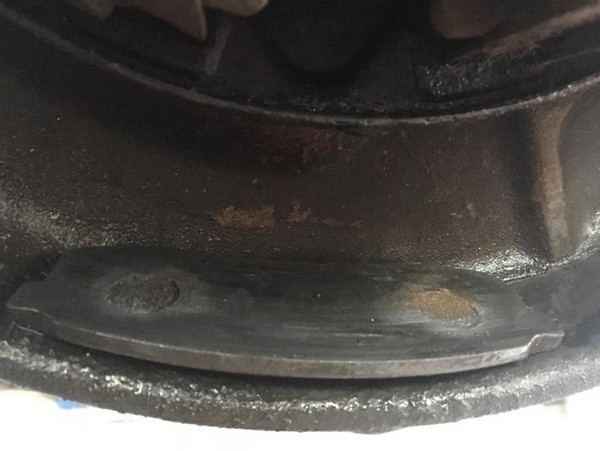

clip_image021[4]clip_image026

30:1017



30:1027

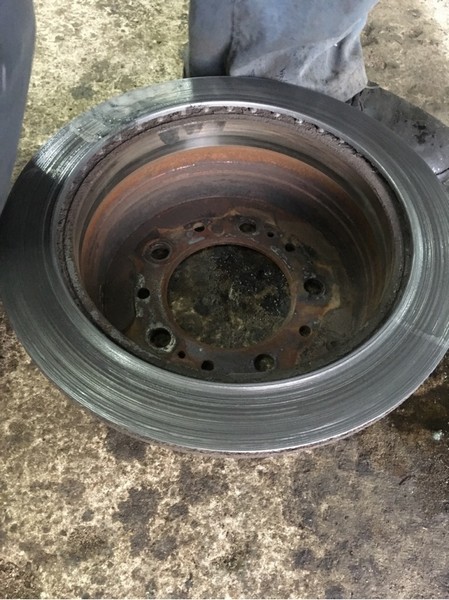

clip_image021[5]тормозной диск ленд крузер 105

32:2033

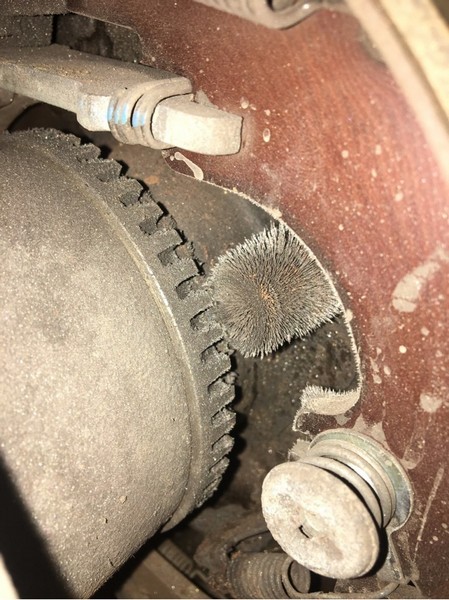

clip_image021[6]clip_image028

34:1005

clip_image021[7]clip_image029

36:2011



Разобрал, всё что требуется отмыл, перебрал, и снова собрал, заменив изношенные запчасти.

36:165

clip_image021[8] https://www.drive2.ru/l/10412381/

37:704

В начало статьи.

37:739

3. Ремонт передних и задних тормозов Toyota Land Cruiser 105.

Причины, с учетом которых, требуется проводить техническое обслуживание тормозной системы на  Toyota Land Cruiser 105:

37:1042
  1. при торможениях иногда возникает легкий скрип, писк.
  2. возможно редкое появление скрипа, может внезапно возникать, и так же через время пропадать.

  направляющие тормозного суппорта ленд крузер 105

38:1834

В таком случае необходимо заменить все резинки — сальники, пыльники передних и задних тормозов, тормозные накладки.

38:2054



clip_image021[9]тормозной диск Toyota Land Cruiser 105

40:1005


Закуплены ремкомплекты тормозных суппортов на ленд крузер 105. Также взял комплекты накладок, чтобы точно все привести в порядок.
В итоге оказалось, что задние накладки требуют замены, при этом они как "залоснились" будто. Стали гладкие, не цепкие.
Передние накладки имели еще более 60% ресурса. Но все равно сменил. На схеме ниже показано устройство тормозных колодок для барабанных и дисковых тормозов.

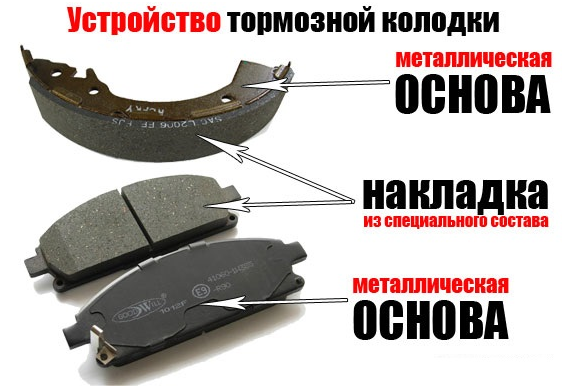

устройство дисковых и барабанных тормозных колодок
Схема “Устройство тормозных колодок барабанных и дисковых тормозов”

41:2379





41:9

Барабанные тормозные колодки имеют форму полуокружностей (смотри схему выше), рабочая поверхность - накладка находится сверху. Барабанная тормозная система установлена на задней оси автомобиля. Колодки внутри барабана – при нажатии на педаль колодки расходятся в стороны и прижимаясь к диску изнутри, прекращая вращение диска, таким образом, останавливая автомобиль.

Дисковые тормозные колодки (смотри схему выше) имеют плоскую форму, обычно размером под часть диска автомобиля. Эти тормозные колодки зажимают между собой тормозной диск, останавливая машину.

41:1046

В задних суппортах обнаружилось немного ржавчины, но цилиндры и поршни были в норме, удалось очистить мягким способом — тряпочкой и растворителем ржавчины.
Передние тормоза оказались в полном порядке. Прошел первый день, пока накладки "притерались". Мое мнение такое — эффект есть, сделано было не зря — тормоза стали более четкие, и машина при торможении держится ровнее, насколько это возможно для такого тяжелого автомобиля.
Понадобилось — 2 ремкомплекта, 2 комплекта накладок, 1 литр тормозной жидкости.

41:1980

clip_image021[10]

42:2491



clip_image021[11]тормозной суппорт переднего моста ленд крузер 105

44:1005

clip_image021[12] https://www.drive2.ru/l/458624717838913368/

45:1554

В начало статьи.

45:1589

4. Регулировка ручника на Toyota Land Cruiser 105 (барабанные тормоза).

Есть более простой способ регулировки ручника. Состоит он в том, что на таких моделях как ленд крузер 60, 80 и 105 с барабанными тормозами со стороны редуктора есть овальное отверстие, закрытое резиновой заглушкой, через которое регулируется стояночный тормоз. С таким механизмом колесо и барабан снимать не надо. А с дисковыми по другому, без снятия колеса — никак.

45:2368



Так вот я пошёл по сложному пути со снятием колеса. Заодно провел ревизию состояния барабанной тормозной системы ленд крузер 105, а так же почистил запчасти от ржавчины и грязи, что даже было очень кстати.

45:373

Для регулировки ручника на Toyota Land Cruiser 105 первым делом крутим контргайку на тросе ручника и ослабляем сам трос.

45:578

clip_image021[13]ручник на Toyota Land Cruiser 105

47:1584

Отпускаем контргайку и ослабляем трос ручника

47:1673

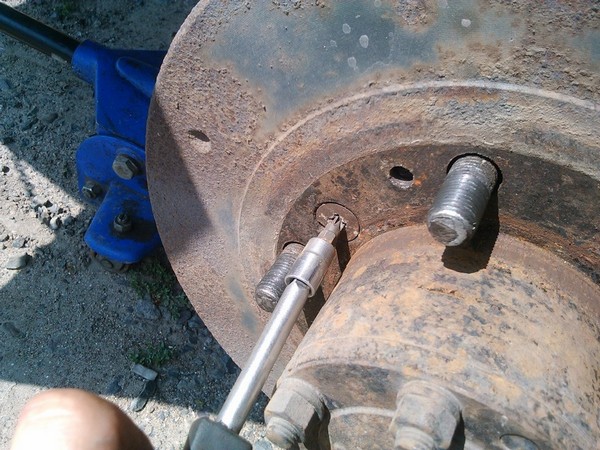

Затем с помощью домкрата по очереди снимаем задние колеса и тормозные барабаны. Для откручивания закисших крепежных винтов барабана, если его долго не обслуживали,  может понадобиться ударная отвертка.

47:2053



clip_image021[14]задние барабанные тормоза на ленд крузер 105

49:1005

Так же часто бывает, что барабан не сходит со своего места, из-за набившейся и спрессовавшейся пыли от тормозных колодок. Если это произошло берем небольшую кувалду и слегка по кругу отбиваем барабан.

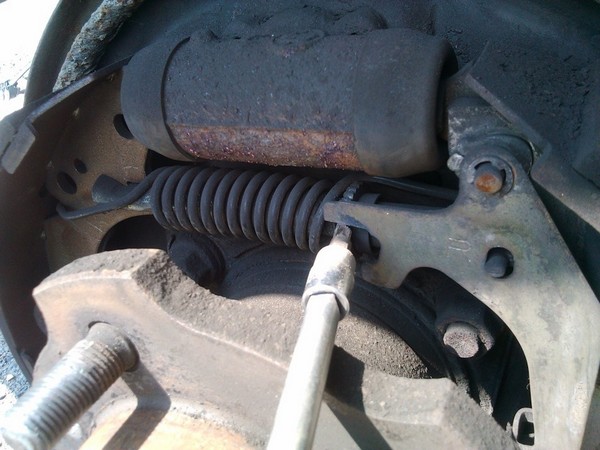

Снявши барабан, очищаем его и колодки от пыли и грязи. Теперь необходимо, постепенно вращая вниз шестеренку, отрегулировать колодки таким образом, чтобы они максимально близко подходили к тормозному барабану.

49:1759

clip_image021[15]шестеренка для регулировки колодок ручника на ленд крузере 105

51:2765



Вращая шестеренку регулируем колодки.

51:73

Важно при этом помнить, что сам барабан должен легко одеваться на свое место. После установки барабана, нажимаем несколько раз на педаль тормоза и проверяем легкость его вращения. Если все хорошо, подтягиваем трос ручника, просто выбирая слабину и проверяем сам ручник, нормально, если он затягивается на три щелчка. При необходимости еще подтягиваем трос.
В теории эта система должна работать как доводчик, но на практике все же нужно регулировать.

51:898

https://www.drive2.ru/c/463709409361527176/

51:947



51:957

В начало статьи.

51:992
