Руководство по установке регулятора напряжения нового образца в Ниву ВАЗ-2121-21213-21214-2131

После покупки Нивы всегда удивлялся работе генератора. Даже после замены родного на более мощный КЗАТЭ 80А от 21214, напряжение бортовой сети сильно менялось в зависимости от нагрузки: фары + печка = приличная посадка на хх. Как так?! В моём Мерседесе электроники в 1млн. раз больше и его родной 90А Bosch даже при полной нагрузке обеспечивает стабильно 14,2В зимой и чётко 13,7В летом на прогретой машине. Чтобы я не включал, чтобы не отключал, напряжение НЕ МЕНЯЕТСЯ на любых оборотах двигателя! Только при запуске в мороз холодного двигателя напряжение поднимается до 14,7В. При всём этом, никаких трёхуровневых регуляторов напряжения Мерседесом не предусмотрено.
Учитывая не очень большую разницу мощностей генераторов (80А Нивы против 90А Мерседеса) делаем выводы об эффективности работы их регуляторов напряжения (РН)…
К счастью, Отечественный автопром начал "догонять" зарубежный и выпустил РН нового образца, аналоги которого в иномарках эксплуатируются лет эдак 20-30., и ставятся они на Шнивах, Приорах, Калинах последних выпусков.
Особенностью РН нового образца являются:
1-е и основное: напряжение контролируется на выводе В+, т.е. по сути на самом аккумуляторе, а не на выводе дополнительных диодов,
2-е: не нужно стороннее напряжение на выводе D (тот, к которому подключен тоненький проводок) для питания обмотки возбуждения, т.к. оно берётся с вывода одной из обмоток, т.е. вывод D используется только для работы контрольной лампы зарядки (кстати РН нового образца "умеет" сигнализировать как об отсутствии зарядки, так и о завышенном напряжении) и для сигнала включения генератора,
ну и 3-е: питание на обмотку возбуждения подаётся после "раскрутки" генератора до 400 об/мин (не путать с оборотами двигателя!), это полезно при холодном пуске, т.к. невозбуждённый генератор не создаёт нагрузку на стартер.
Теперь про установку такого РН в генератор ВАЗ 21214 КЗАТЭ 80А.
Мне попался РН 845.3702 "Орбита" от Шевроле-Нивы (но бывают в продаже и другие его аналоги, совместимые нашим пыльником:
941.3702 — Автоэлектроника,
611.3702-05 — Энергомаш,
7931.3702 И4 — Электромодуль, Беларусь).

0:3750



Руководство по установке регулятора напряжения нового образца в Ниву ВАЗ-2121-21213-21214-2131

1:504

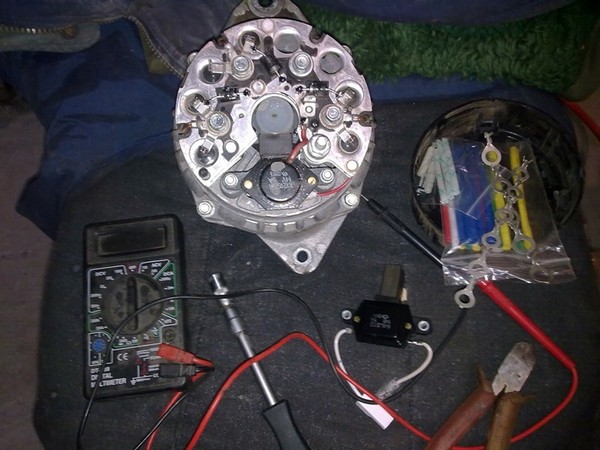

Существует два варианта его замены (как видно по фото, я испробовал оба):
1. Бюджетный, в том случае если жив "родной" диодный мост (понадобится только сам РН и 2 круглых клеммы 8 и 6мм).
2. Правильный на мой взгляд, заводской (потребуется ещё диодный мост нового образца БВ04-105-01 без дополнительных диодов и 1 круглая клемма 6мм, либо шайба 6мм с выводом "папа")
Рассмотрим оба варианта (хотя тема это не новая).

1:1238

1. Бюджетный:

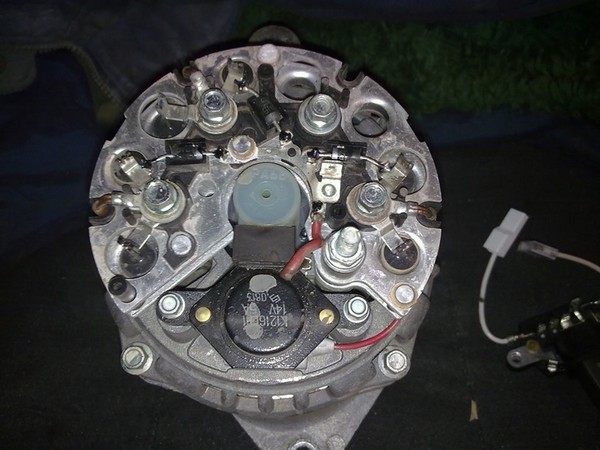

Снимаем генератор с автомобиля и открываем заднюю пластиковую крышку. Видим это:

1:1416


2:1921


3:2426



Снимем старый РН.

3:34


4:539

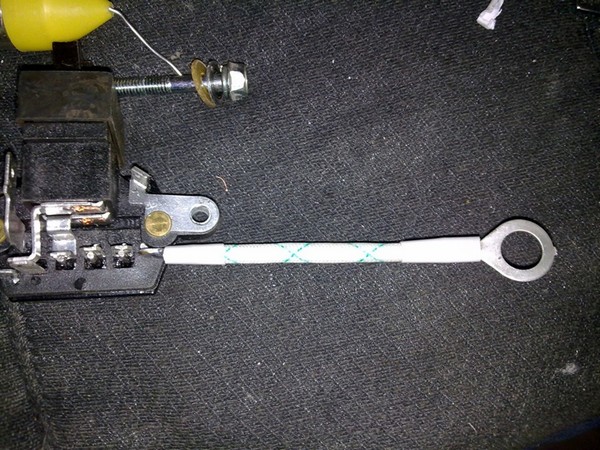

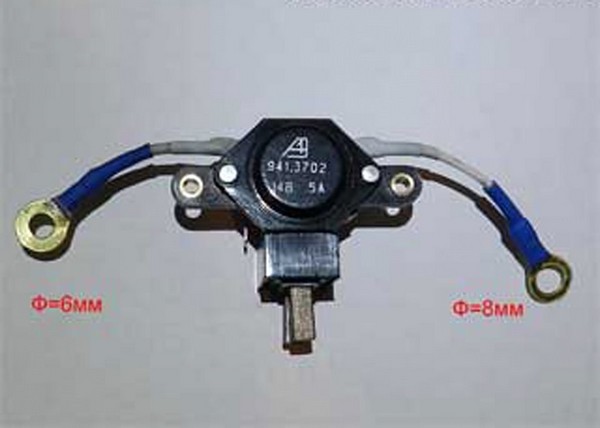

От нового регулятора отрезаем клеммы "мама" и паяем на их место купленные ранее круглые 6мм и 8мм таким образом: 6мм под вывод В+ генератора, 8мм под вывод обмотки:

4:834


5:1339


6:1844

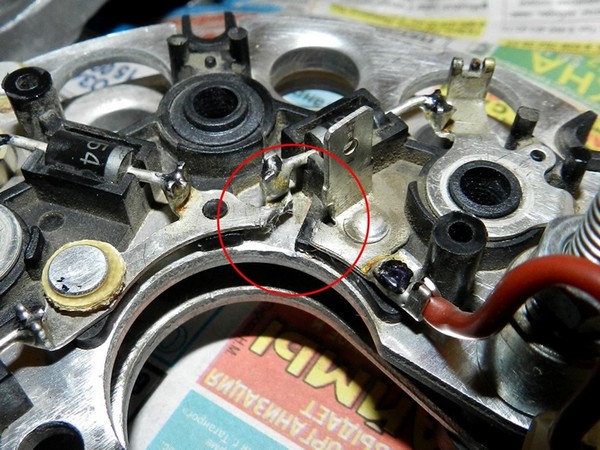

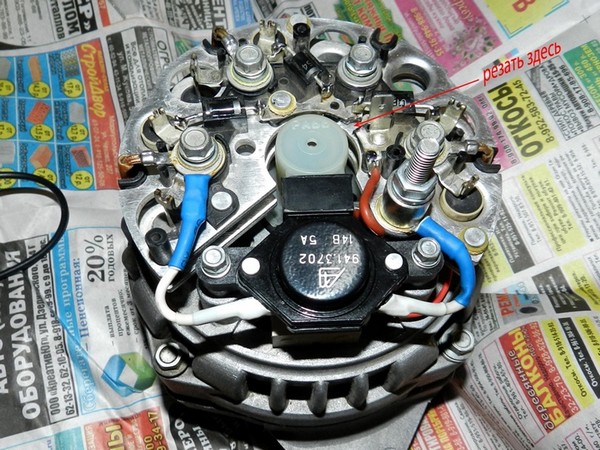

Далее ОБЯЗАТЕЛЬНО вырезаем (откусываем и т.д.) перемычку между доп. диодами и выводом D генератора:

6:2026




7:504

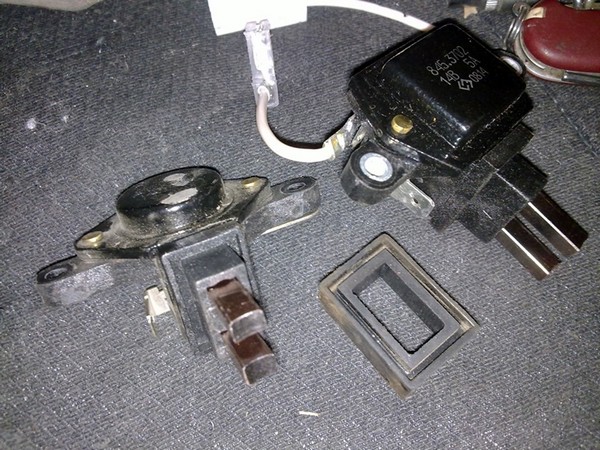

Переставляем прямоугольный пыльник со старого РН на новый:

7:616


8:1121

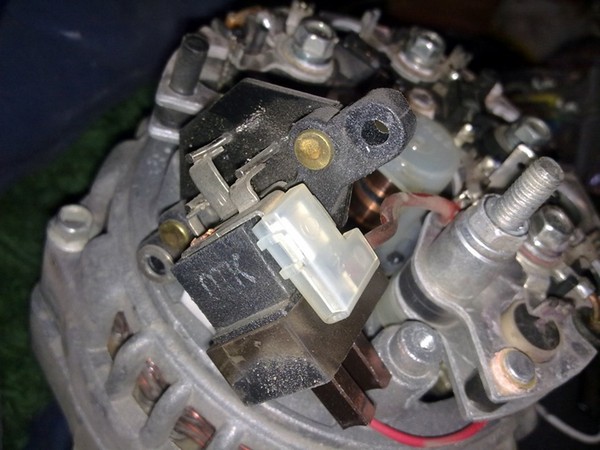

Чистим контактные медные кольца на роторе и устанавливаем новый РН, подключив его следующим образом:

8:1310


9:1815

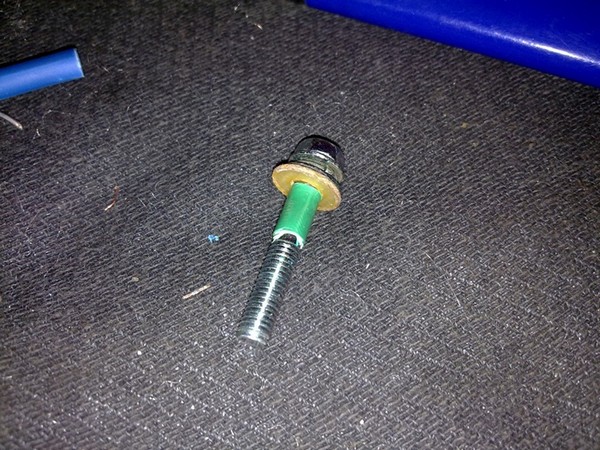

Будьте аккуратны! Не потеряйте и не забудьте поставить текстолитовую шайбочку под болтик, крепящий вывод обмотки и вывод нового РН. Между этим болтом и выводами контакта быть не должно! Для надёжности можно одеть на болтик термоусадку:

9:2250




10:504


11:1009

Всё! Ставим на место заднюю крышку, устанавливаем генератор на авто, проезжаем примерно 300 км, т.к. щётки ещё должны притереться и радуемся стабильному напряжению 13,8 — 14,2 В при любой нагрузке и на любых оборотах двигателя! Ценный совет: перед покупкой РН измерьте тестером, или попросите продавца измерить сопротивление щёток. Оно должно быть примерно 0,1 Ом. Если сопротивление хотя бы одной из них заметно больше (например, 2 Ом), просите другой РН.

11:1827

Вариант 2.

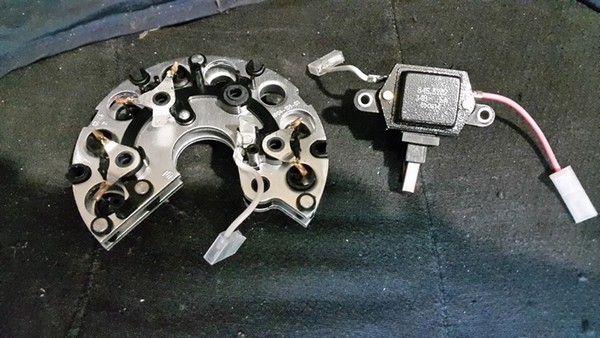

Покупаем диодный мост БВ04-105-01 и РН нового образца:

11:1943


12:2448



Как видно на фото, "подкова" нового образца отличается от старой полным отсутствием дополнительных диодов. В новой схеме они не нужны. Если Вы сделали всё как описано в первом варианте, то к цепи доп.диодов в любом удобном месте можно припаять вывод (проводок) и использовать его для включения скажем ДХО. Они будут включаться/отключаться сами после пуска/остановки двигателя.
Данный вариант установки проще, т.к. на диодном мосту нового образца один вывод для подключения РН уже есть. Далее всё точно также, как и в первом: снимаем и разбираем генератор, меняем диодный мост на новый, чистим контактные кольца, переставляем пыльник, подключаем один вывод нового РН к выводу на "подкове", а второй к выводу В+ генератора. В заводском варианте используется шайбочка с выводом "папа". Я такую не нашёл и поэтому перепаял один вывод РН с "мамы" на кольцо 6мм:

12:1550


13:2055



После установки РН нового образца, контрольная лампа зарядки работает корректно. Если вдруг она светится вполнакала, то необходимо просто "выкусить" из её цепи резистор (сопротивление) в щитке приборов.

13:373
