Рулевая колонка ВАЗ 2108, 2109, 21099

Содержание статьи:

0:37
  1. Установка регулируемой рулевой колонки от ВАЗ 2114 в ВАЗ 2109

    0:154
  2. Установка регулируемой рулевой колонки в ВАЗ 21099

    0:255

1. Установка регулируемой рулевой колонки от ВАЗ 2114 в ВАЗ 2109

Достаточно сильно меня беспокоил тот факт, что мой ВАЗ 2109 лишен возможности регулировок руля по высоте. Особое неудобство это доставляет, так как у меня установлены анатомические сидения UNP. Они чуть ниже по посадке, чем заводские. Вопрос решается достаточно несложно. У младших братьев семейства ВАЗ 2115, как раз, руль регулируется по высоте.

0:1007

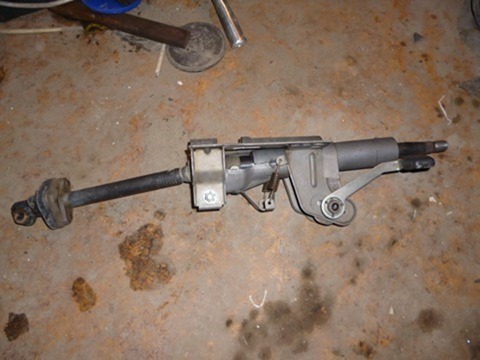

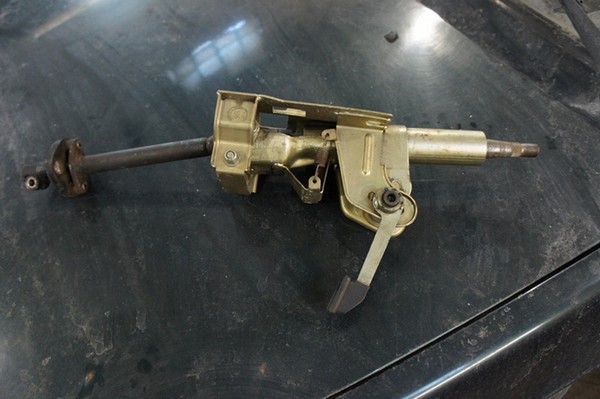

Для доработки нам понадобится вот такая деталь, регулируемая колонка от ВАЗ 2114.

0:1156

Установка регулируемой рулевой колонки от ВАЗ 2114 в ВАЗ 2109

1:1661

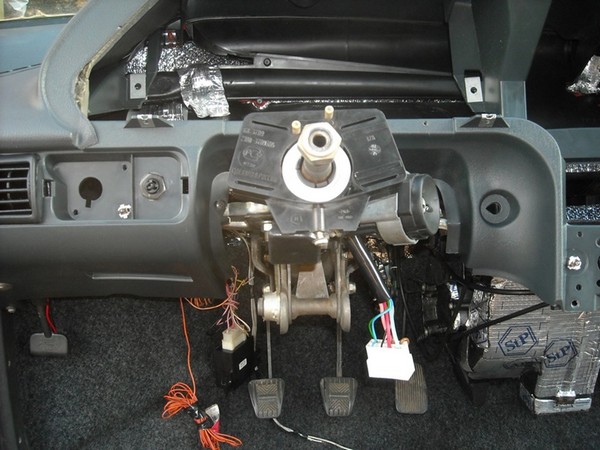

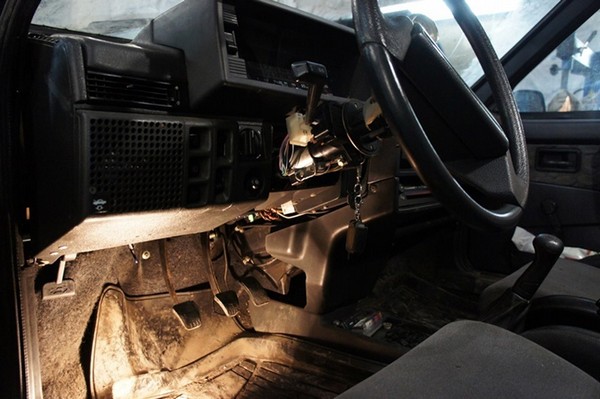

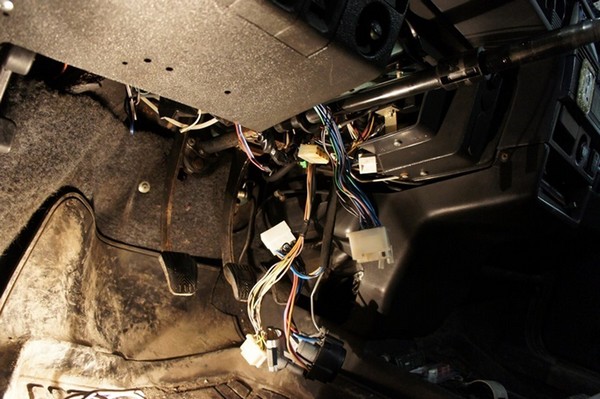

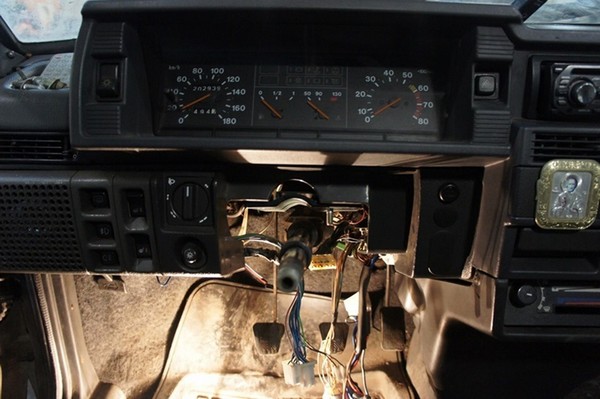

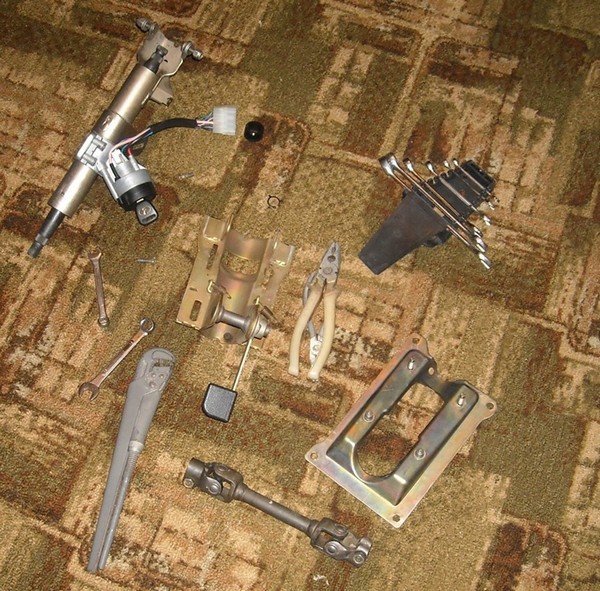

Итак, приступаем к разбору рулевой колонки. И через 15 минут работы, салон моей девятки уже выглядит вот так:

1:1860


2:2365




3:504


4:1009


5:1514

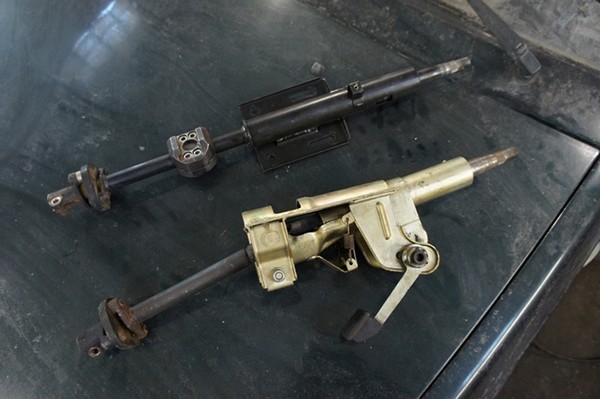

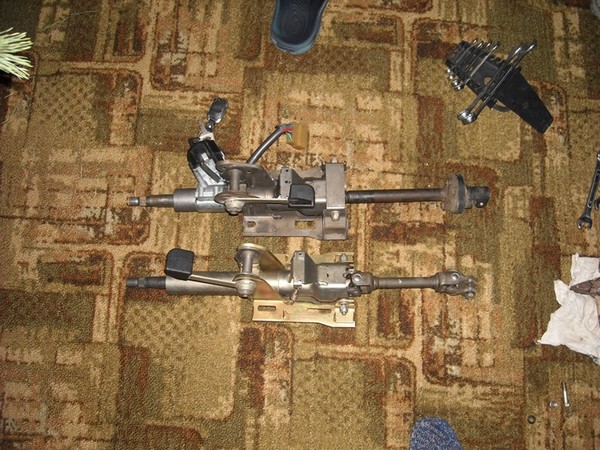

Извлекаем старую колонку. Ниже можно посмотреть разницу между штатной рулевой колонкой ВАЗ 2109 (на фото она сверху) и регулируемой колонкой от ВАЗ 2114 (на фото она снизу).

5:1824


6:2329

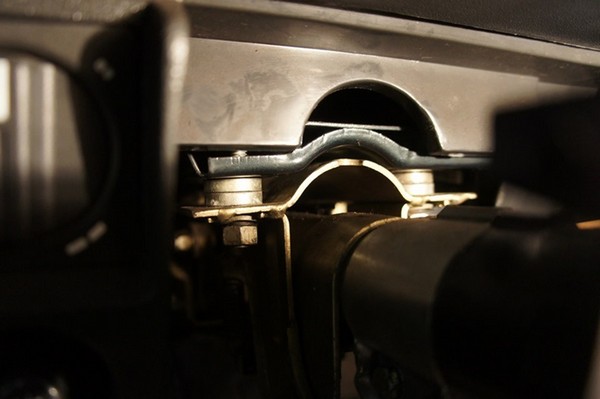

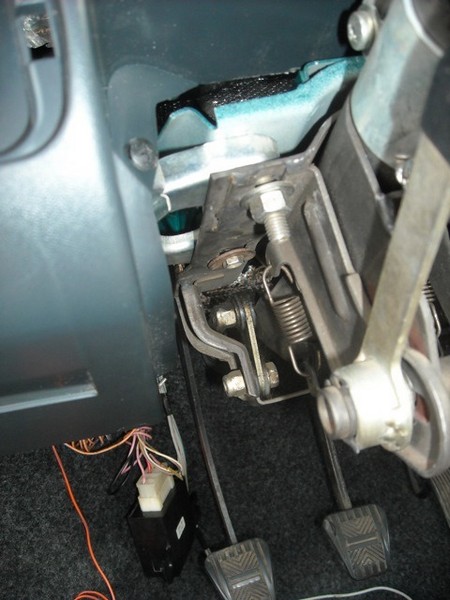

При установке новой колонки есть один нюанс. Необходимо подложить дистанционные шайбы между корпусом устанавливаемой колонки и кузовом, при этом желательно нарастить (заменить) шпильки крепления.

6:365


7:870

В дальнейшем все устанавливается без каких-либо проблем и доработок. Собираем все на место. Кожух рулевой колонки я использовал тоже от ВАЗ 2114.

7:1135


8:1640


9:2145

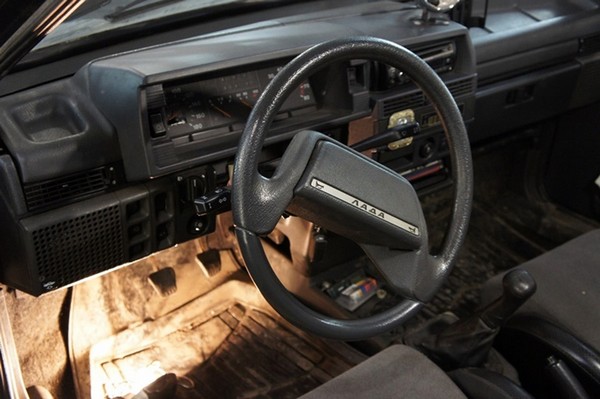

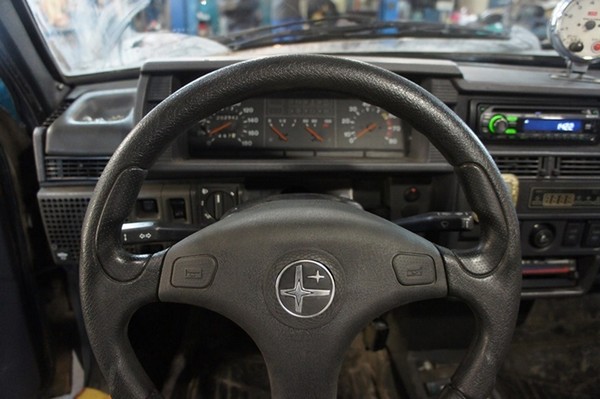

В итоге мы получаем вот такие крайние положения регулировок руля!

9:123

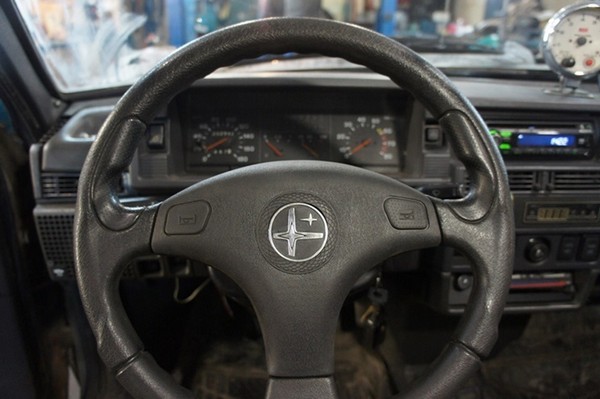

Самое верхнее положение руля:

9:181


10:686

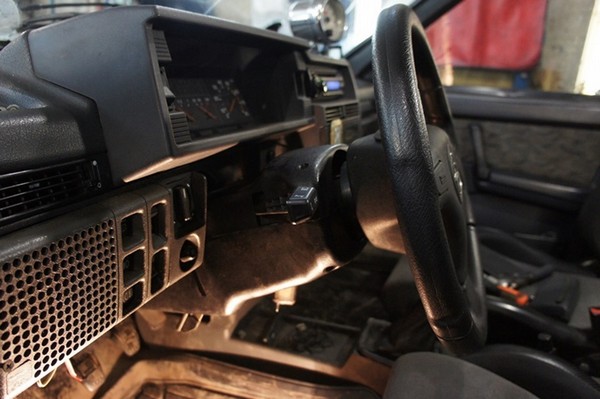

Самое нижнее положение руля:

10:742


11:1247

В очередной раз я добился желаемого результата. Именно сейчас я могу выставить руль в комфортное для себя положение.

11:1464

2. Установка регулируемой рулевой колонки в ВАЗ 21099

Вроде ка,к тема избитая, НО нигде толком ничего не написано. Поэтому, распишу все, как можно больше.
Начну, пожалуй, с самого волнующего вопроса. А подходит ли рулевая колонка от 2110?
Существует 3 вида рулевых колонок:
1. Самая древняя от ВАЗ 2110 (ручка регулировка находиться слева сбоку), да она подходит, кожух у нее аналогичен 2108, только есть прорезь про ручку. Такая колонка по стилистике лучше всего подходит на ВП, я так думаю. Встает без малейших переделок и т.д.

11:2408



Установка регулируемой рулевой колонки в ВАЗ 21099

12:504

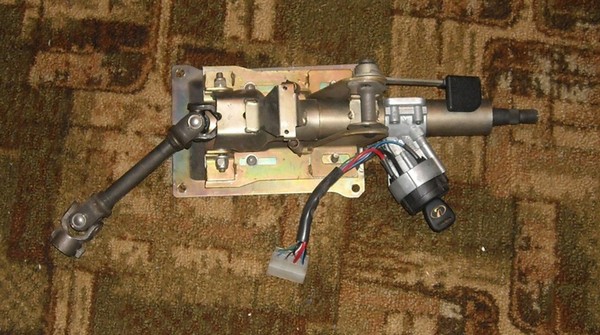

выглядит она вот так, это и есть рулевая колонка от 2110

12:605

2. Та самая колонка от ВАЗ 2114, выглядит она как мы все привыкли видеть. Ручка регулировки находится снизу. По стилистике кожуха она лучше всего подходит для евро панели, опять-таки ИМХО. Встает так же без единой заморочки

12:1008


13:1513

верхняя на фото

13:1545

3. Ну и третья это рулевая колонка от ВАЗ 2110 с ГУРом. Ручка регулировки находиться у нее снизу, как и у 14, на этом ее сходство и заканчивается.

13:1802


14:2307

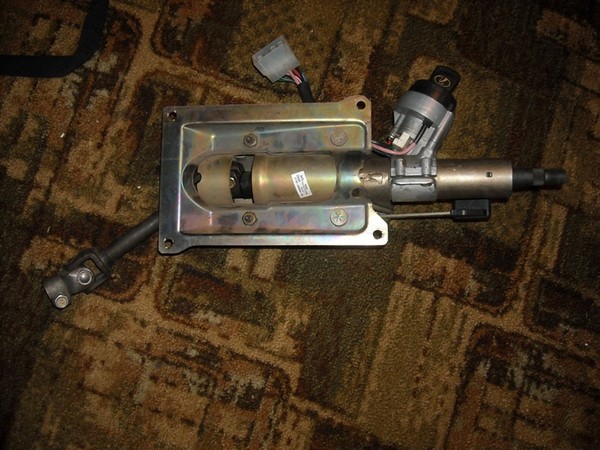

выглядит это колонка вот так

14:55


15:560

Отличие у нее кардинальные:
— промежуточный вал абсолютно другой

15:685


16:1190

— вал на которое непосредственно крепится рулевое колесо длиннее нежели 14
— ход по высоте больше
— мне попалась колонка с проставочной пластиной под новый кузов с европанелью на 10 семейство

16:1547


17:2052



поэтому подытожу берите любую колонку на ваш вкус, только внимательно смотрите на вал

17:160

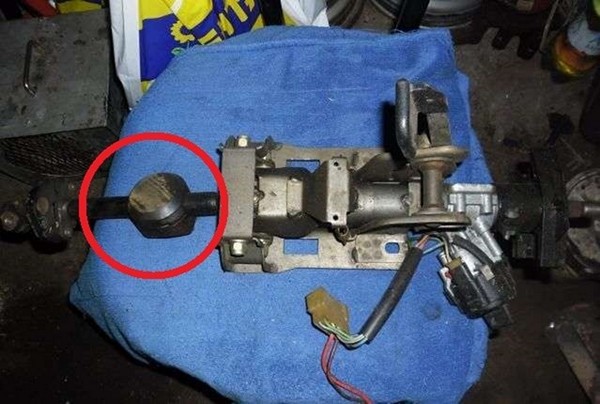

А что это за блямба на промежуточном валу?

17:240


18:745

обвел в кружочек

18:779

много разной фигни:
— остатки от блокировки вала (такой костыль блокирующий)
— для балансировки

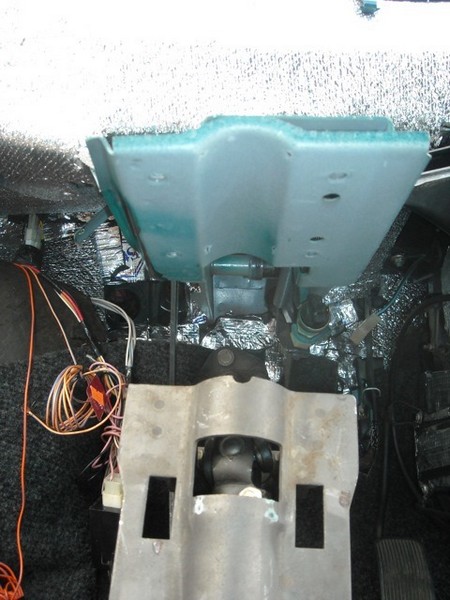

и куча всего еще, скажу честно я не знаю, для чего это, поэтому просто посоветую ищите колонку без нее. Опять-таки, это мое личное мнение. Теперь, перейдем к установке. откручиваем старую колонку и забываем про нее. Втыкаем новую сначала в рейку (там есть специальный паз, так что она встает только в одном положении на шлицы). А вот к кузову она прикручивается на 2 шпильки(спереди), в старом варианте кузова шпильки вварены и на 2 срывных болта (я не морочился - поставил обычные болты

18:1836


19:2341




20:504

как видите, у у меня более нового образца кузов

20:593

Честно говоря, шпильки поленился померить, но возьмите длинные не скупитесь. Особенно, если собираетесь ставить европанель

20:823


21:1328

это заводские шпильки для европанели

21:1400


22:1905

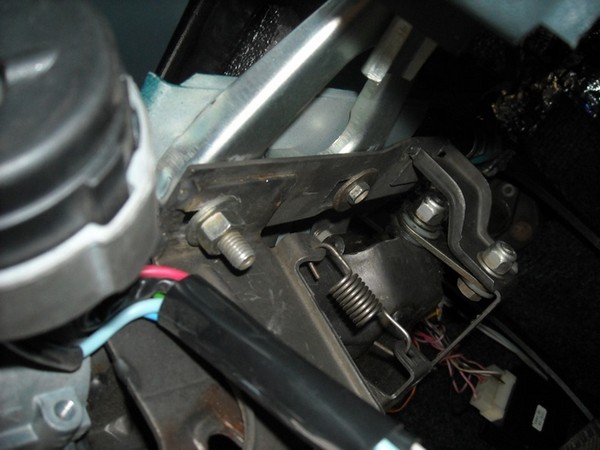

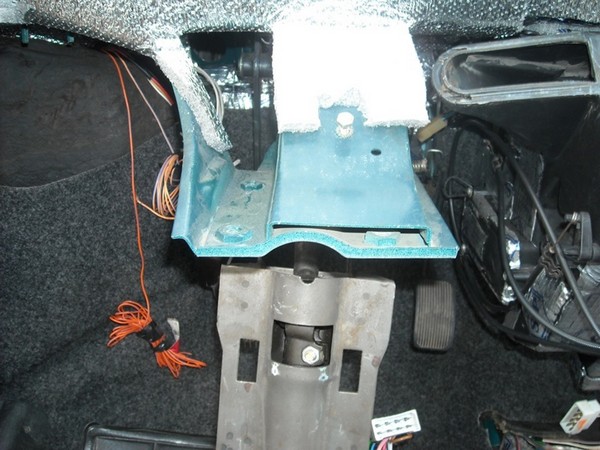

как видите сзади обычные болты

22:1965

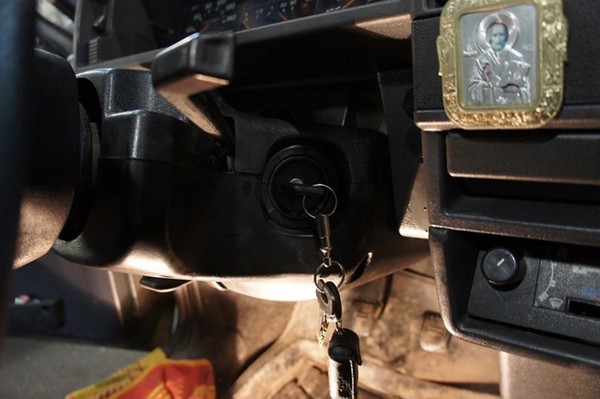

Не забываем обратно поставить замок зажигания

22:2054




23:504

Логично спросить, а зачем она, вообще, нужна-то? Да, по сути, старой колонки вполне хватало высоты, но вот когда выезжаешь на трассу или, в принципе, на длинные поездки по прямой, у меня начинают затекать руки. Вот тут и должна спасти регулировка. + к всему, мне на ВП было плохо видно доску приборов за рулем.

23:1060
