Сабвуфер ВАЗ 2110, 2111, 2112

Содержание статьи:

0:37
  1. Изготовление сабвуфера для ниши запаски ВАЗ 2111
  2. Крепление сабвуфера ВАЗ 2110
  3. Сабвуфер Pioneer TS-W309 + Magnat Edition Mono в ВАЗ 2112 + LED подсветка сабвуфера и дверей в такт музыке
  4. Изготовление короба под сабвуфер Alphard Hannibal для ВАЗ 2110, 2111, 2112

1. Изготовление сабвуфера для ниши запаски ВАЗ 2111

Вкратце — корпус сабвуфера нужно делать не с кондачка, а конкретно под динамик. Кому лень собирать "коробочку" и снимать параметра Тиля-Смолла, те могут посмотреть их у производителя конкретного динамика.

0:938

Так вот, по этим параметрам каждый динамик заточен под один из трех типов оформления
1. Фри-эйр. То бишь акустическая полка, это когда динамик врезают в полку. Баса Эрон-дон-донот такого не получите, а бум-бум по голове- вполне. Ибо акустическое короткое замыкание никто не отменял

0:1450

2. Фазоинвертор. Это когда излучение тыльной стороны динамика через трубу-фазоинвертор добавляет нам звукового давления. Да, давить будет, но бас "размазывается" и не такой Эрон-дон-доно-вский. Фальшивый бас, зато его много.

0:1859

3. Закрытый ящик. О, это самый что ни наесть честный источник настоящего баса, такого дон-дон, что с непривычки может и нижний клапан у неподготовленного сорвать. Это бас для Эрон-дон-дон.

0:2200



4. Тут следует еще ряд оформлений, которые из-за редкого применения я пропускаю)

0:147

Что же, посмотрим, что у нас есть…

0:212

Изготовление сабвуфера для ниши запаски ВАЗ 2111

1:717

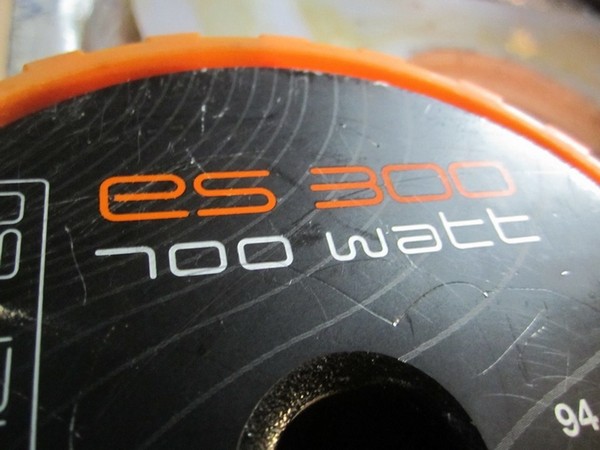

Так, старый добрый ES-300.

1:762


2:1267


3:1772

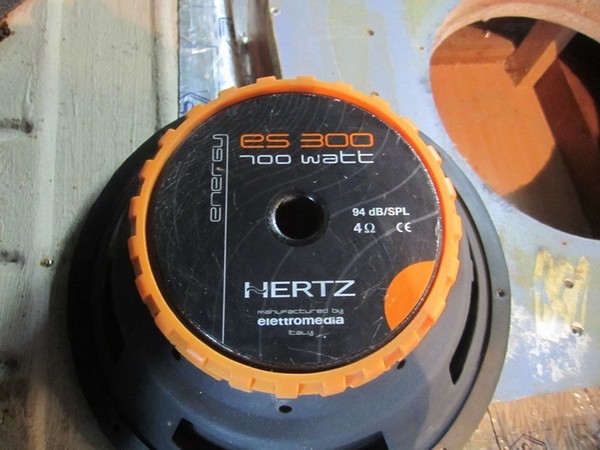

Солидный двойной магнит, 12 дюймов, высокая чувствительность

3:1886


4:2391



Самое вкусное — минимальный объем закрытого ящика под этот динамик — 20 литров

4:147

И такой ящик у меня есть.

4:195


5:700

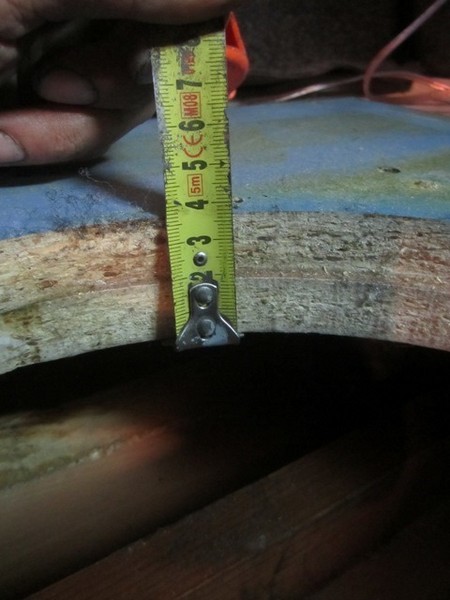

Двойная передняя стенка

5:748


6:1253

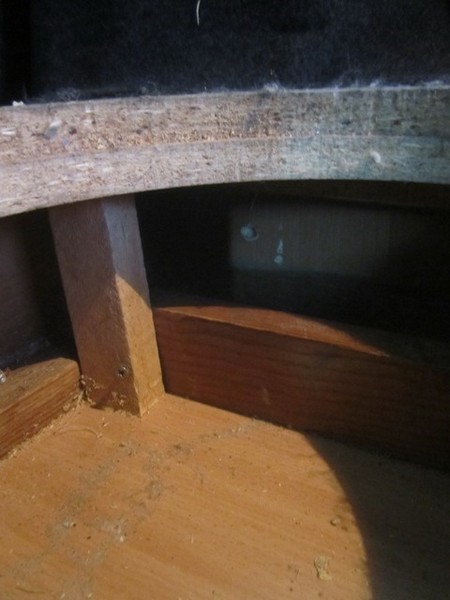

Внутри распорки и усилители…

6:1311


7:1816

100% герметичность (проверено водой), объем 23 литра, минус объем динамика, как раз под 20 получится.

7:1994

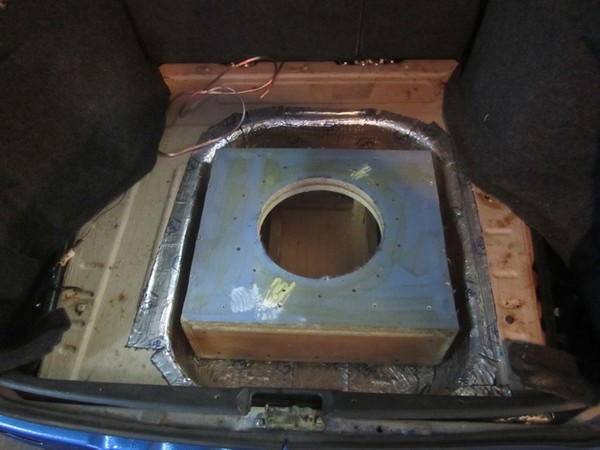

Осталось дело за малым. Делаю два мини-багажника, не пропадать же месту, тем более в машине чем больше бардачков — тем лучше.
Тут будет один…

7:2255




8:504


9:1009

А с другой стороны точно такой же второй

9:1086

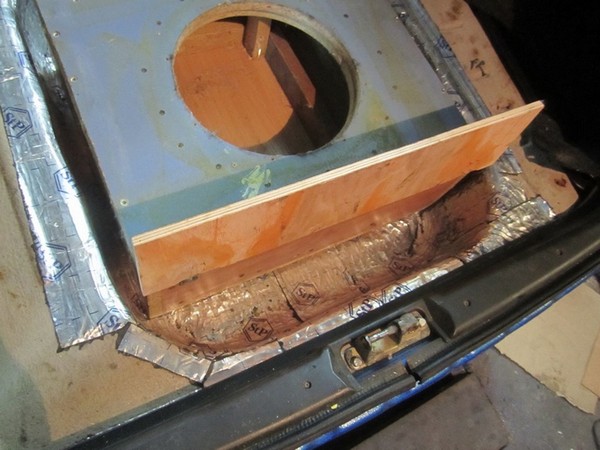

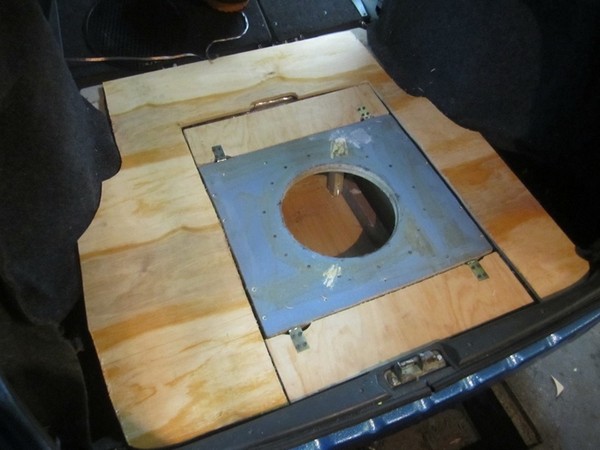

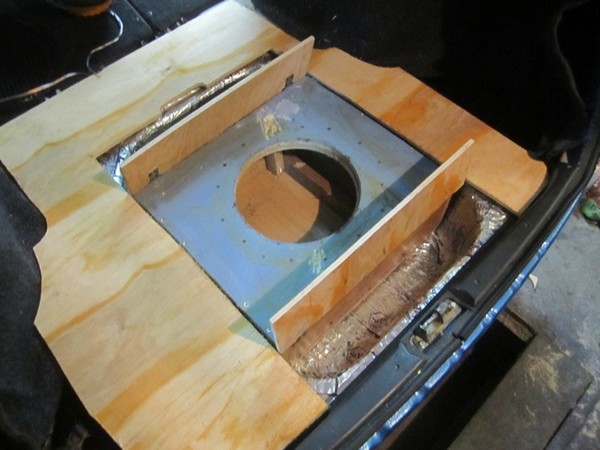

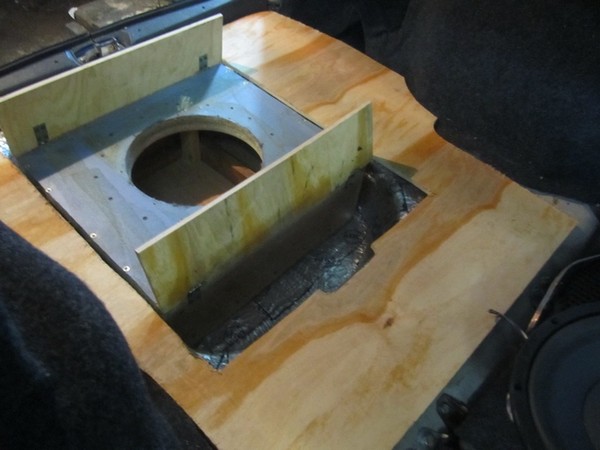

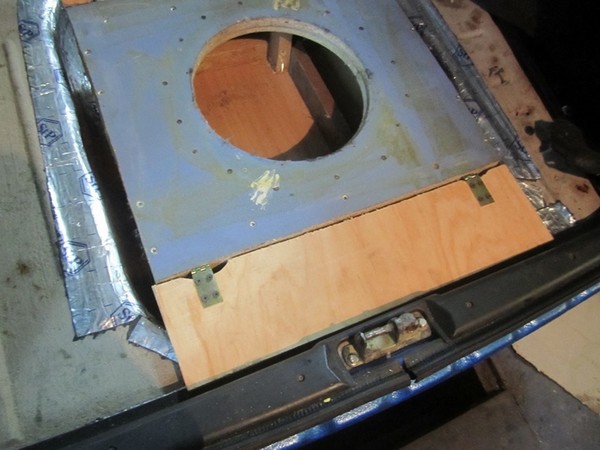

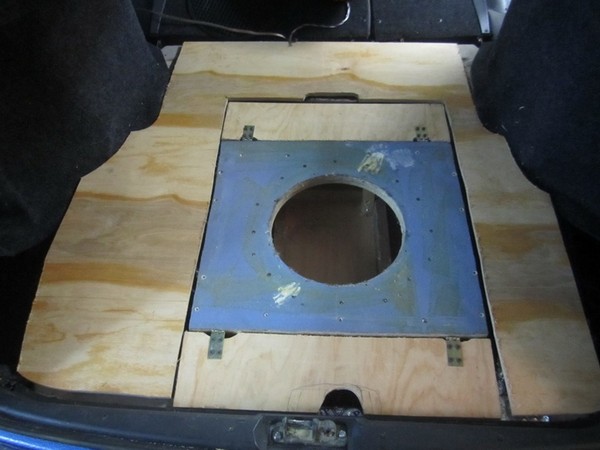

Далее макет пола из упаковочного картона и вжик лобзиком — пол из фанеры 8мм

9:1229


10:1734


11:2239




12:504

Чуть подрезал, сделал отверстия-ручки…

12:580


13:1085

Ободрал от родного карпета жесткую подкладку (ну, и скобы там стоят). Родной карпет влагостойкий (прорезиненное основание), такой вряд ли купите, поэтому использую только его, покупной нам не нужен.

13:1448

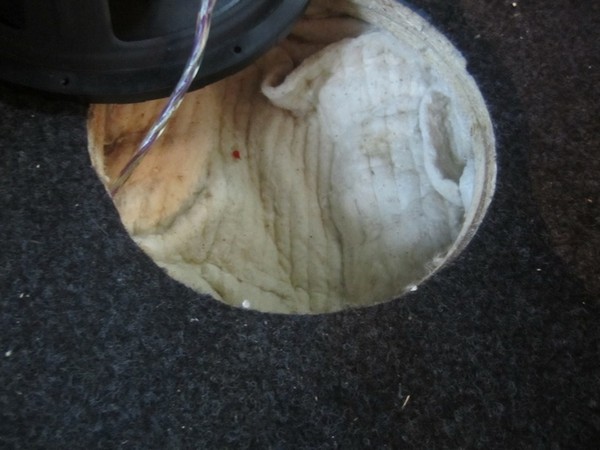

Стелю сверху, режу отверстие над сабом…

13:1525

Использую прелесть закрытого ящика — виртуальное увеличение объема. Наполнение закрытого корпуса ватой из расчета 22 грамма на литр объема дает "прибавку" в виде +20 процентов к объему, как его видит динамик. У меня тут ватин, он тоже подходит.

13:1969


14:2474

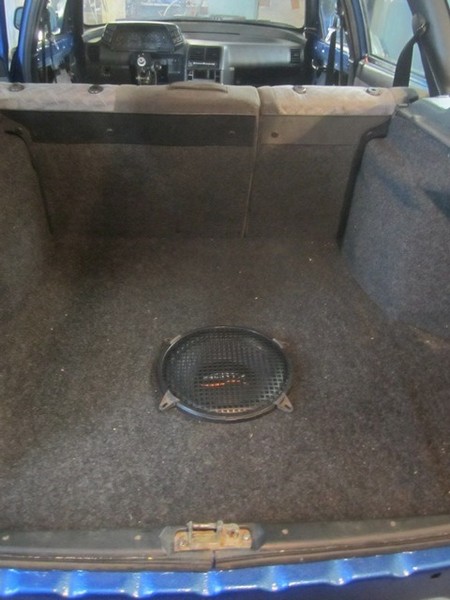

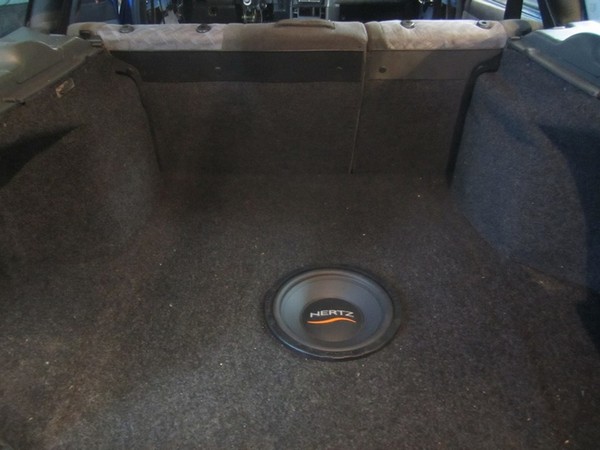

И вот он — вариант для конкурсов-соревнований

14:87


15:592

И вариант для повседневных поездок

15:660


16:1165

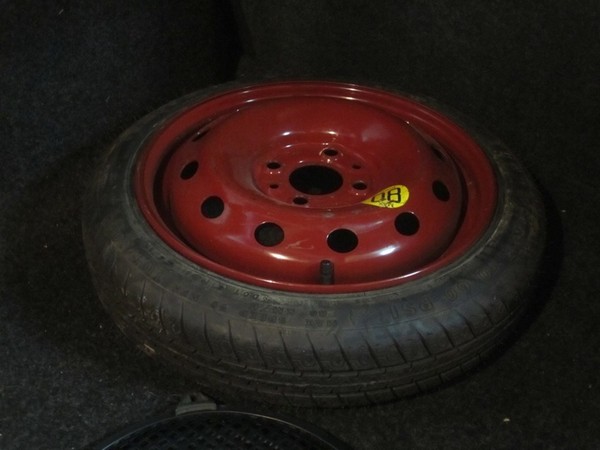

Ну а как же запаска? Да легко, берем докатку от Фиата, точим центральное отверстие на пол миллиметра и до шиномонтажа доедем.

16:1395


17:1900

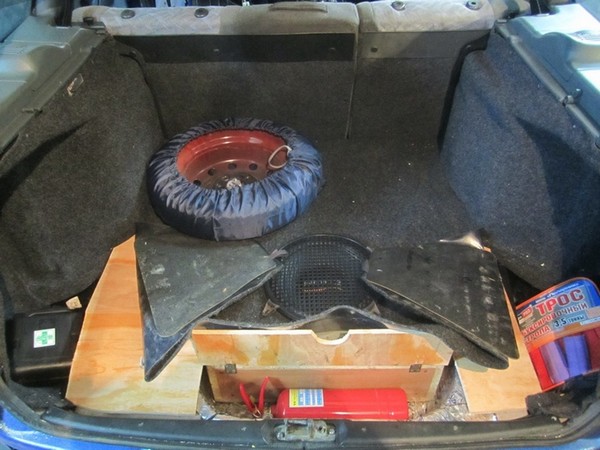

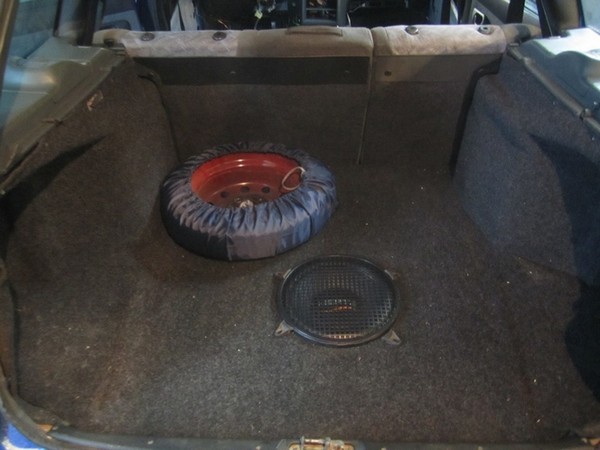

В итоге виду у меня тут вот так…

17:1962


18:2467



А по факту вот так

18:35


19:540

Осталось окрасить всю конструкцию черным структурным лаком (когда дожди перестанут) и прикрутить пару-тройку уголков (связать саб и пол) + прикрутить фальшпол к полу кузова болтами (как раз, есть пару отверстий под болты по бокам) и саб будет готов на 100%

19:1004

2. Крепление сабвуфера ВАЗ 2110

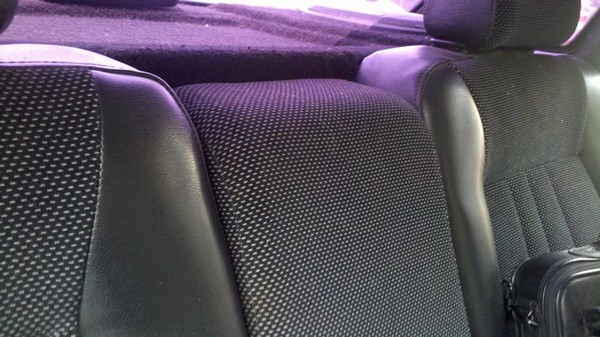

Всем привет, какое- то время назад я стал слышать довольно громкие удары сзади, особенно они ощущались на больших кочках. Исследовав ходовую часть и не найдя там неисправностей, я полез в багажник, и обнаружил, что, если покачать сабвуфер в вертикальной плоскости он громко бахает об полку. Раньше он стоял плотно и не болтался, но видимо он продавил коврик под собой, и теперь у него появилось небольшое пространство для полета на кочках.

19:1863

Крепление сабвуфера ВАЗ 2110

20:2368



Я решил придумать какое ни будь существенное крепление, чтобы наверняка осадить тяжелую коробку. Крепление должно было отвечать заданы параметрам, таким как быстросъёмность и эстетичный вид. Рассмотрев несколько вариантов, среди которых были и липучки, и сильные магниты я решил не изобретать велосипед и остановился на варианте с металлической планкой, которая будет крепить сабвуфер непосредственно к кузову автомобиля. Крепится будет обычным болтом, но без использования ключей. Для обеспечения быстросъемности, я решил использовать металлический барашек.

20:1036

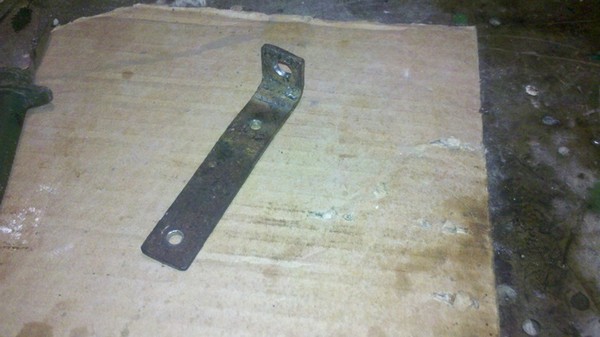

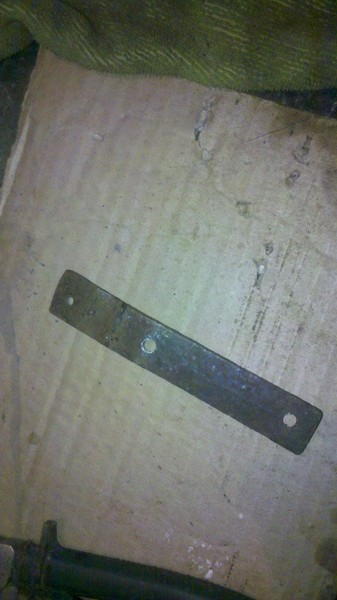

Взял металлическую планочку и с помощью молотка придал ей соответствующую форму. Затем насверлил отверстий под саморезы и под болт.

20:1282


21:1787


22:2292

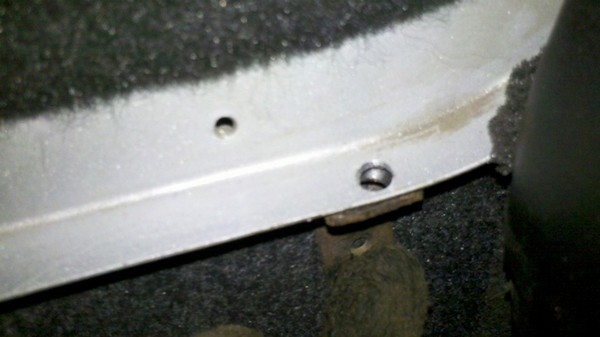

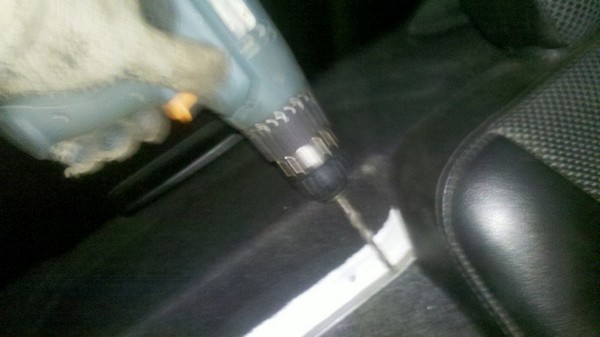

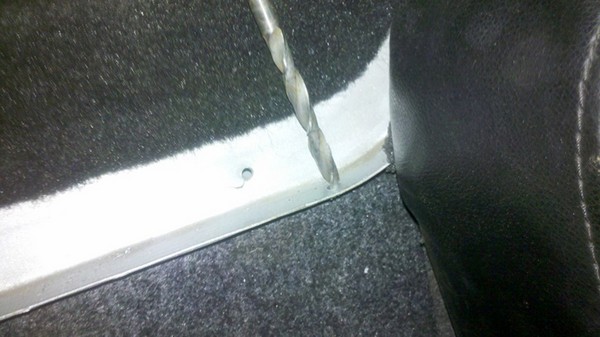

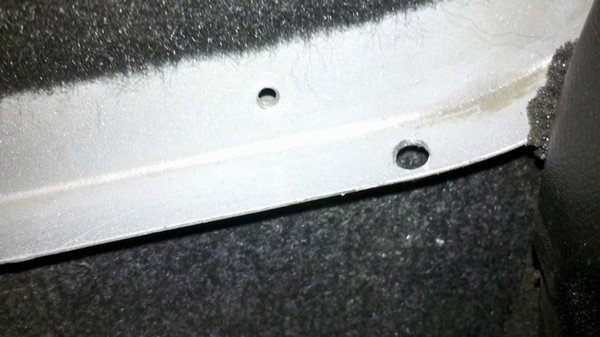

Аккуратно просверлил в кузове отверстие под болт.

22:94


23:599


24:1104


25:1609

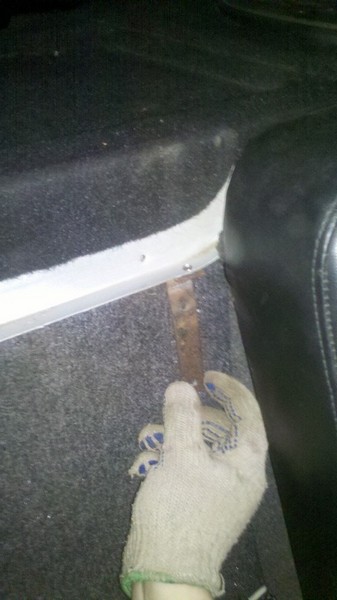

Примеряем, вроде неплохо.

25:1659


26:2164




27:504

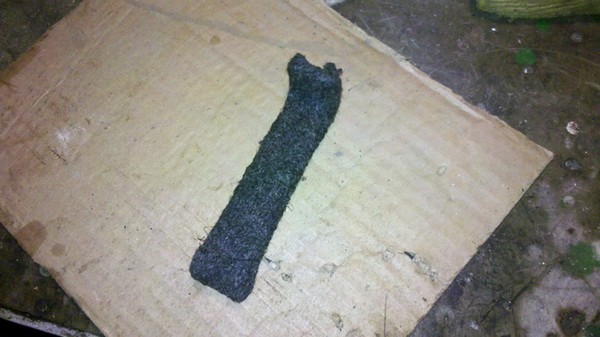

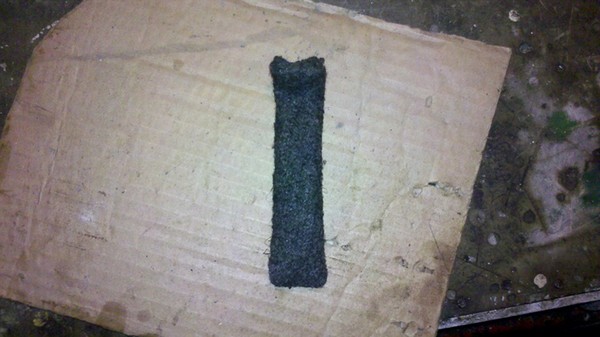

Для придания эстетичного вида перетянул планочку карпетом.

27:617


28:1122


29:1627

Практически сливается с корпусом сабвуфера, глаза мозолить не будет.

29:1757


30:2262

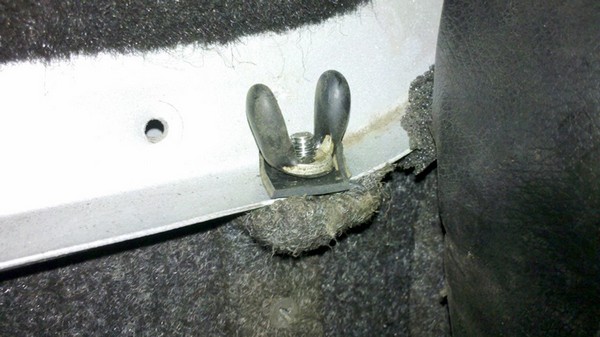

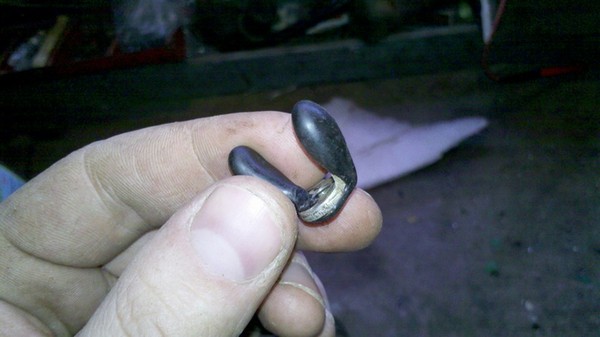

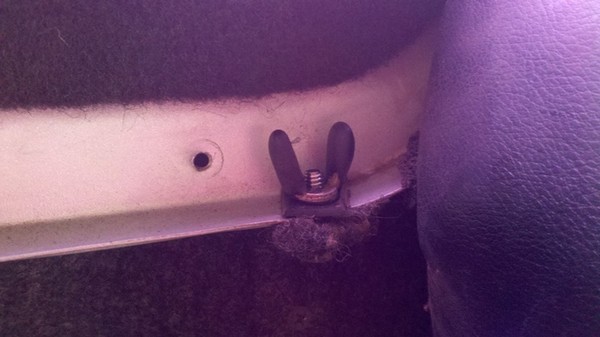

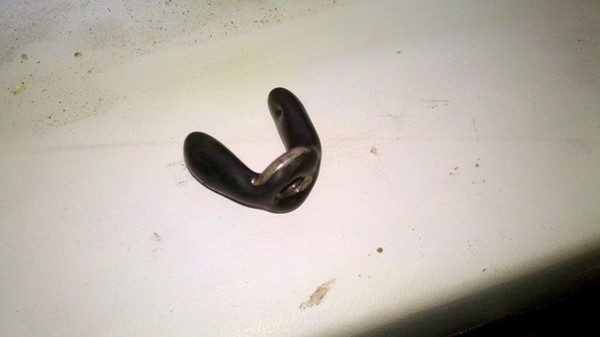

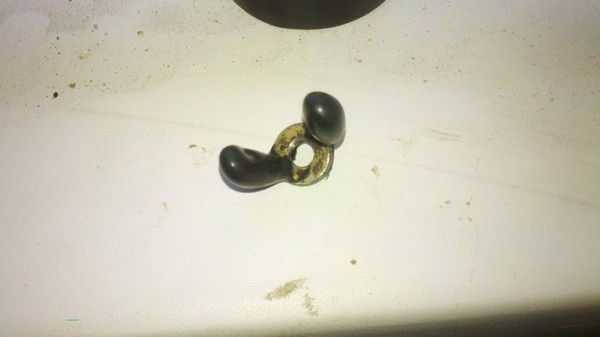

Изначально, барашка была полностью металлической и для того, чтобы она выглядела поприятней и не царапала краску при откручивании-закручивании я облил её термоклеем.

30:308


31:813


32:1318


33:1823


34:2328




35:504


36:1009


37:1514

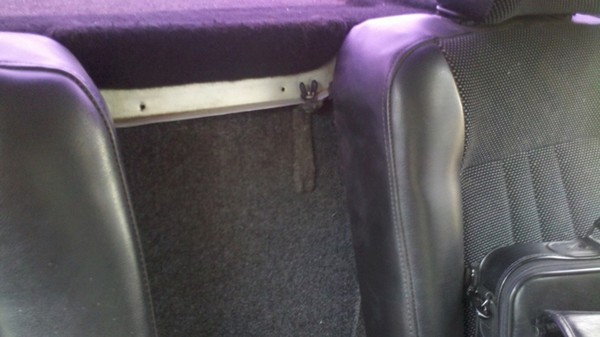

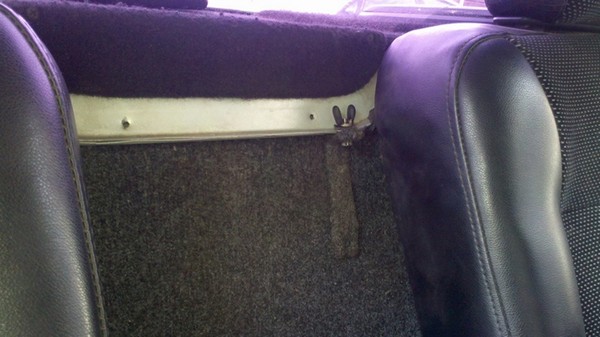

Что имеем в итоге.

37:1550


38:2055



Саб стоит мертво и на кочках больше не бубнит. Крепление, так же будет приятным плюсом для меня и не приятным сюрпризом для воришек, если вдруг (не дай бог, конечно) вскроют багажник и решат похитить сабвуфер. Вырвать крепление будет сложно т.к. тяжелый саб и так плотно стоит между полкой и поликом и вряд ли получится развить серьёзное усилие.

38:627

3. Сабвуфер Pioneer TS-W309 + Magnat Edition Mono в ВАЗ 2112 + LED подсветка сабвуфера и дверей в такт музыке

Эта постройка САБА заняла у меня полгода.

38:869

Всё начиналось как всегда за много времени того, как я получил права. ДА что тут скрывать, когда еще совсем был маленький, а ребята взрослее меня уже ездили на машинах и лепили всяческий, как мы сейчас говорим "колхоз". И тут ты идешь и слышишь сначала "БУМ-БУМ-БУМ", а потом уже и саму передвигающуюся машину) Вот с тех самых пор у меня было огромное желание тоже себе поставить сабик и радоваться.

38:1589

исполнено, стоит лишь потереть о карман с деньгами, если они есть конечно)

38:1727

В один из зимних вечеров начинаю искать саб. Предложили мне несколько вариантов и я решил остановиться на Pioneer`e.

38:1935

Сабвуфер Pioneer TS-W309 + Magnat Edition Mono в ВАЗ 2112 + LED подсветка сабвуфера и дверей в такт музыке

39:2440

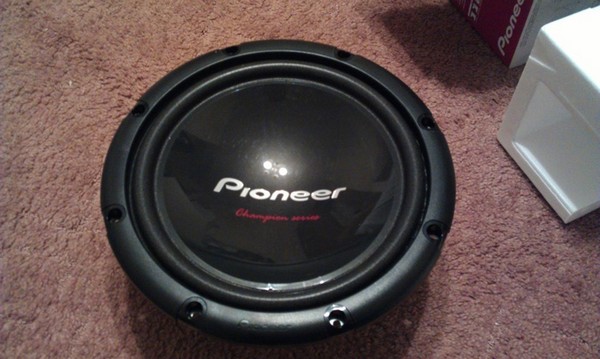

Pioneer TS-W309

39:18


40:523

Pioneer TS-W309

40:542

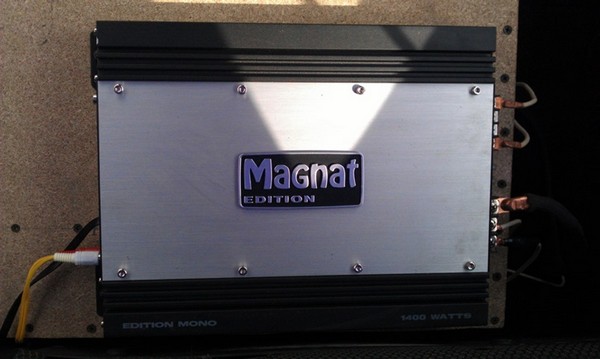

И усилитель Magnat Edition Mono:

40:588


41:1093

Magnat Edition Mono

41:1116

Радости моей нет предела. Сказав размеры "полезно" отведенного места для коробашки, начал проектировать короб. Вот, что из этого вышло (черновой вариант, сразу скажу, что чуть-чуть намудрили и пришлось две дощечки на щель перепиливать.

41:1547


42:2052

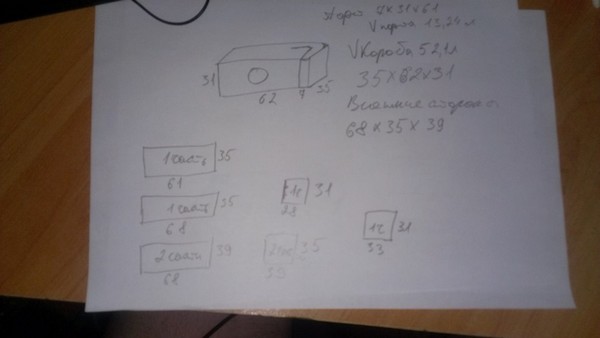

Короб на ВАЗ 2112

42:30

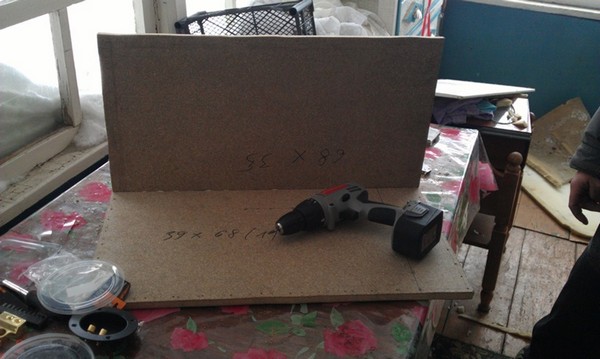

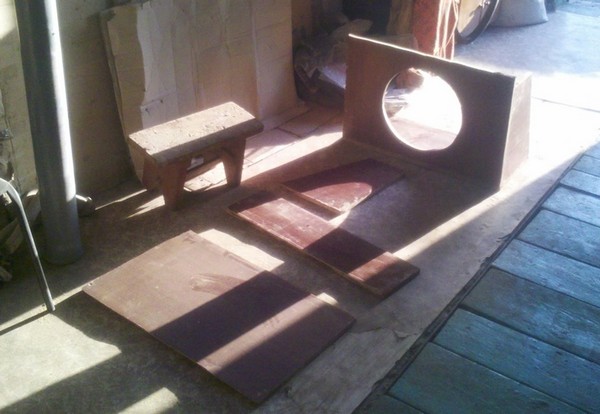

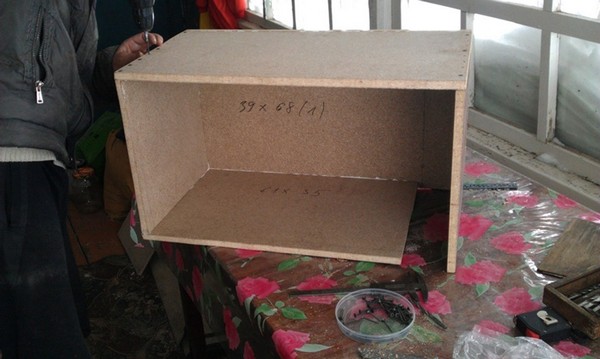

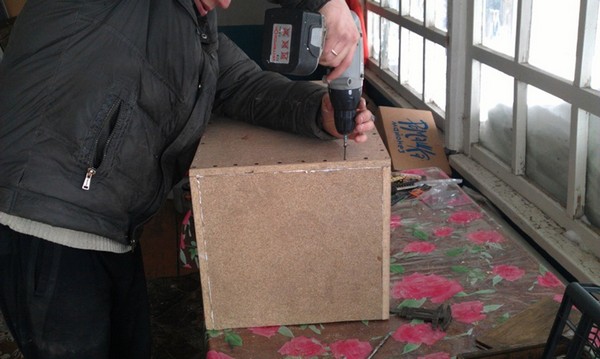

Начинаем всё строить. По проекту напилили заготовок и начинаем скручивать:

42:171


43:676

один плюс один

43:706


44:1211

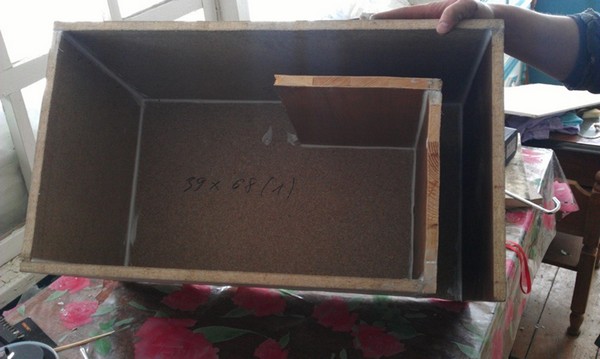

Двигаемся дальше

44:1246


45:1751

Уже что-то намечается

45:1794


46:2299



Строим

46:15

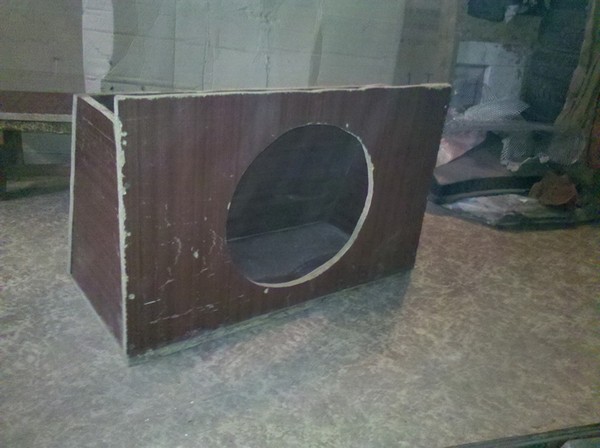

Всё старались плотно герметизировать, все щели и швы. Приступаем к важному моменту — вырезанию отверстия под динамик.

46:235


47:740

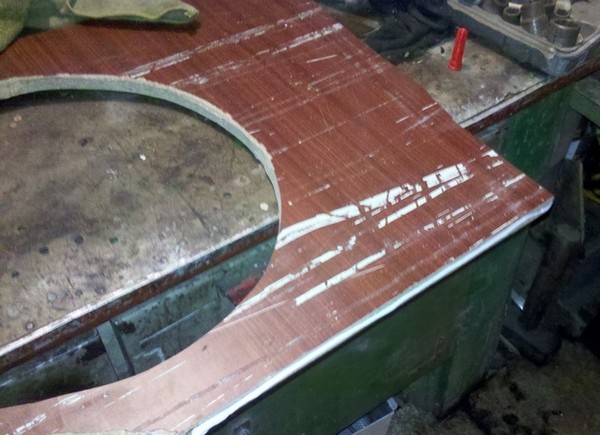

вырезаем аккуратно

47:779

Вот так это у нас выглядит

47:830


48:1335

сабик сабик

48:1360

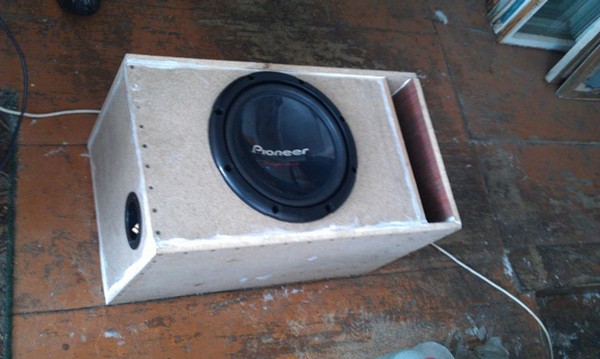

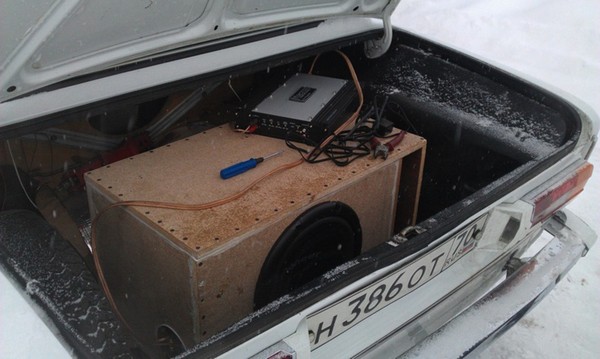

Всё собрали, скрутили, ставим на проверку, т.к. у меня еще не было проведенных проводов на усилитель и т.д.

48:1554


49:2059



в жигулях

49:20

Первый тестовый запуск.

49:67


50:572

Сабвуфер в ВАЗ 2112

50:607


51:1112

Чистота — чисто, TIDE.

51:1152

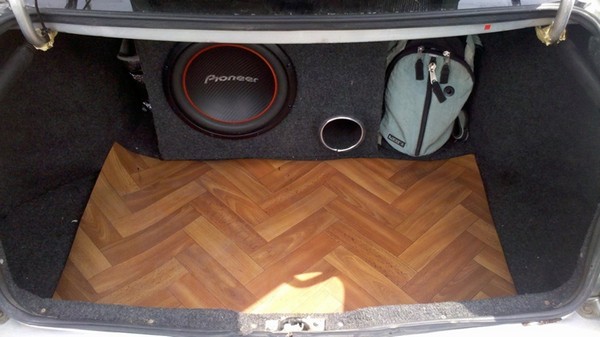

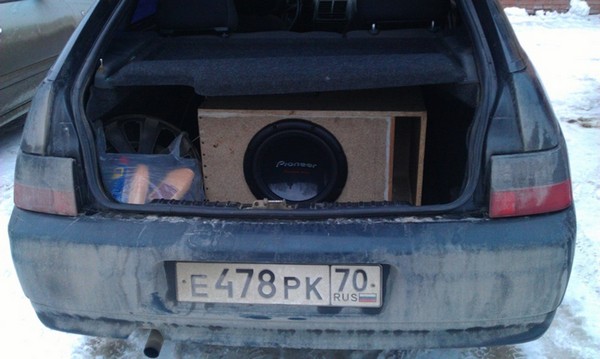

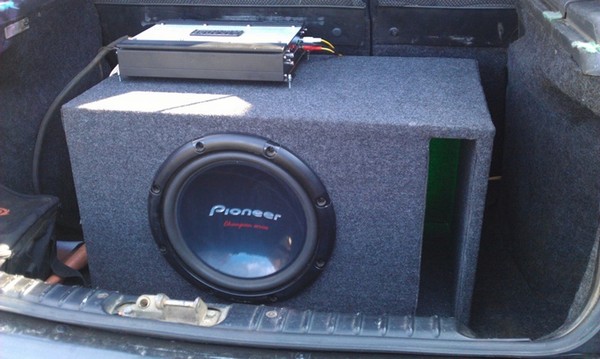

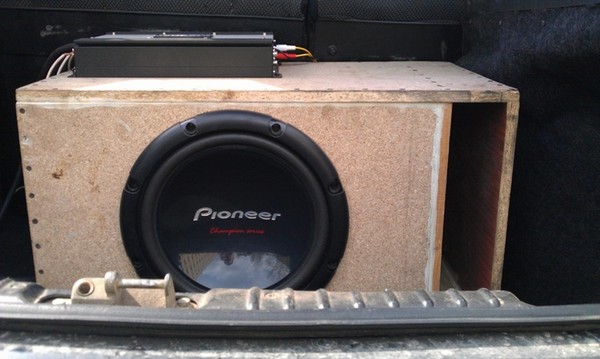

А вот так он выглядит уже в ВАЗ 2112, прокачивая треки

51:1249


52:1754

Меня устраивает

52:1787

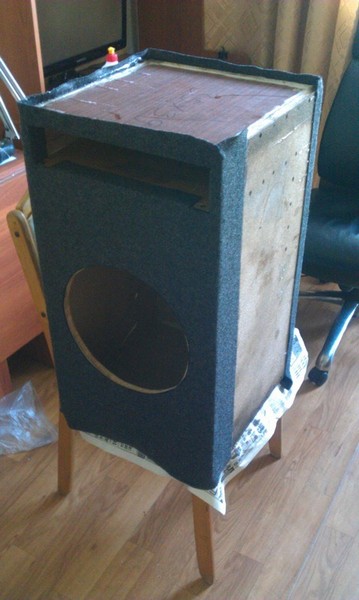

Вчера закупился карпетом, клеем ТИТАН для потолочной плитки и наконец-то завершил проект.

52:1955


53:2460

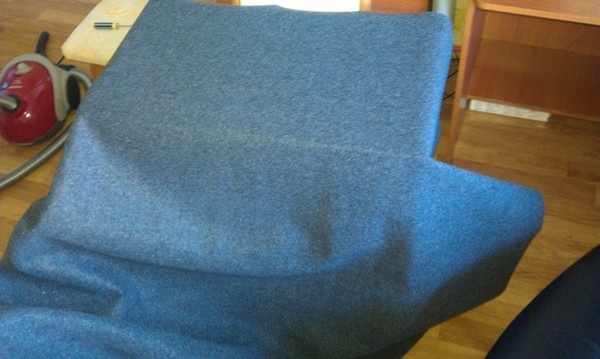

разложили и примеряем

53:43

Всё тщательно промазываем клеем и клеим

53:120


54:625

Клеим

54:639

И вот так выглядит уже оклеенный короб (Порт по большей части тоже проклеил):

54:782


55:1287

Без подсветки

55:1316


56:1821

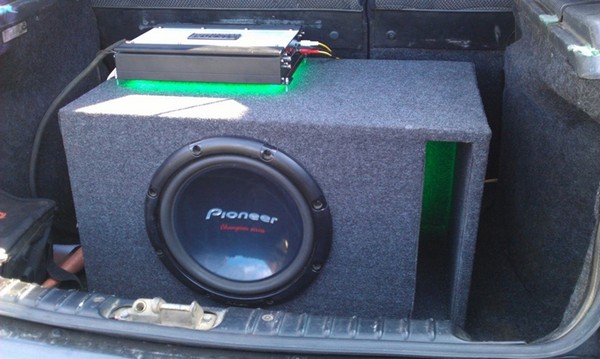

С подсветкой

56:1848

И в завершение сегодняшнего, надеюсь, что интересного и чуть-чуть полезного поста, показываю вам итог моих работ, который вполне выглядит ярким для вечернего/ночного времени.

56:2171



Предварительно делал ПОДСВЕТКУ ДВЕРЕЙ при открытии и заодно приклеил зеленую ленту, чтобы моргала в такт сабвуферу. Плюс поднял на шпильки усилитель, чтобы охлаждение улучшить и подсветил его LED лентой.

56:374

Ах да, чуть не забыл, расходы на всё:

56:442

Сабвуфер Pioneer TS-W309 = 2740 руб.
Усилитель Magnat Edition Mono = 4580 руб.
Лента зеленая 1 метр = 300 руб.
Предохранитель = 140 руб.
Клемма"+" = 200 руб.
Кабель на 25 квадратов, 6 метров = 1014 руб.
Герметик, 200 саморезов, провод 1 метр 4 квадрата = 500 руб.
Автомагнитола Pioneer MVH-150UI = 2350 руб.
Карпет 2 пог. метра = 600 руб.
Клей ТИТАН для плитки = 200 руб.

56:1012

ИТОГО: 12624 рубля.

56:1045

4. Изготовление короба под сабвуфер Alphard Hannibal для ВАЗ 2110, 2111, 2112

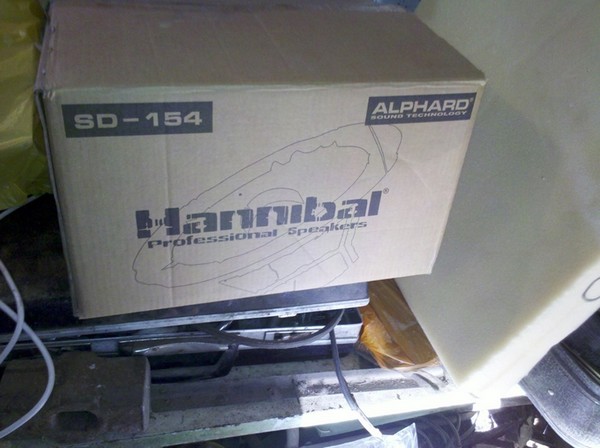

Перепала мне вот такая коробочка.

56:1228

Изготовление короба под сабвуфер Alphard Hannibal для ВАЗ 2110, 2111, 2112

57:1733

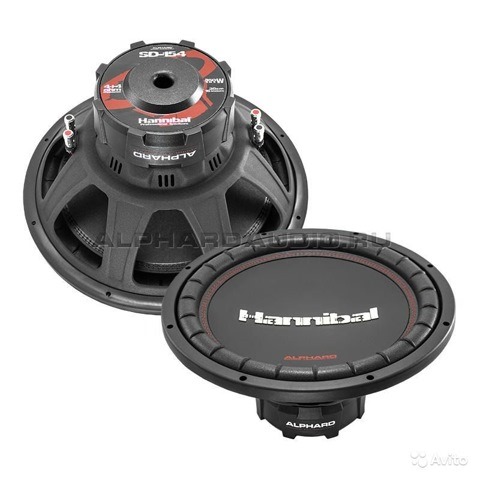

Как вы уже поняли, в коробочке новенький сабвуфер Alphard Hannibal SD- 154.

57:1855


58:2360

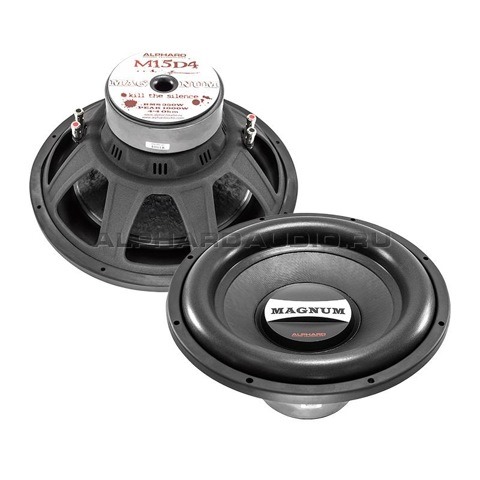

Hannibal брат более популярного саба Alphard Magnum, они отличаются только подвижной частью.

58:153


59:658

Я конечно очень рад такому подгону, но проблема в том, что меня вполне устраивал мой 12" сабвуфер Pioneer.

59:844

clip_image004

60:1349

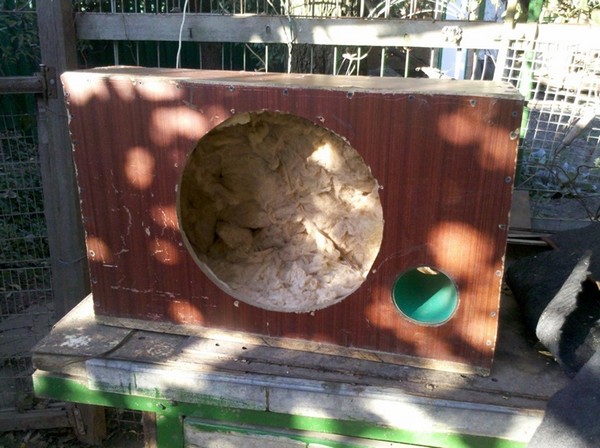

Многие скажут, что Pioneer w304r это «ашан» саб и будут правы. Но этот сабвуфер, очень удачно гармонировал с моими остальными компонентами и что не маловажно был компактным, объем всего 55кг.
Pioneer, несмотря на свою дешевизну вполне не плохо играет, а благодаря высокой чувствительности хватало и бюджетного усилителя.

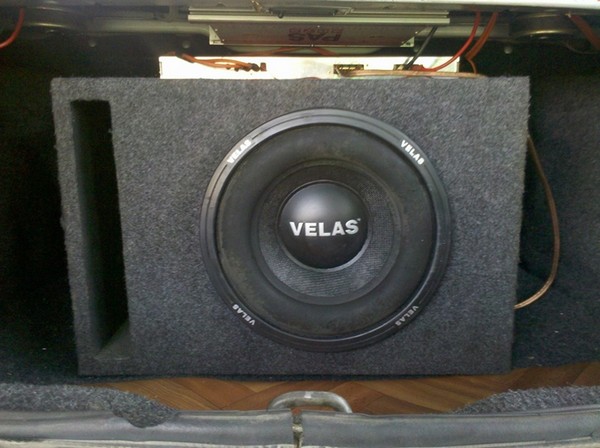

У меня уже был действительно мощный сабвуфер Velas с номиналом в 700w, от которого я избавился из-за того, что из-за баса не было слышно музыки, да и о багажнике с ним можно было забыть.

60:2245




61:504

Но не попробовать новый саб в деле я просто не мог, поэтому решил запилить короб нового сабвуфера с упором на компактность и отдачу. Экономия на объеме корпуса выливается в горбатую АЧХ и более верховую настройку, но негров я не слушаю, мне не нужно, чтоб он играл самые низа.

61:1007

Начну с описания самого сабвуфера Alphard Hannibal 154
Размер сабвуфера 15", корзина штампованная с антирезонансным покрытием.
Подвес изготовлен из вспененного полиуретана.
Медная 2.5 дюймовая катушка с сопротивлением 4+4 Oм
Мощность RMS 350 Вт
Мощность пиковая 1000 Вт
Материал магнита Феррит
Вес магнита 45 Oz x 2
Диаметр катушки 2.5 Дюйм
Материал диффузора Прессованная целлюлоза
Материал магнита Феррит
Материал намотки Круглая медь
Материал подвеса Вспененный полиуретан
Установочная глубина 185 мм
Установочный диаметр 356 мм
Чувствительность 87.00 дБ

61:2005



Параметры Тиля Смолла
Характеристика Значение
BL 18.20
Cms 120.00 м/Н
Fs 28.05 Гц
Mms 242.73 г
Qes 0.94
Qms 7.39
Qts 0.80
Vas 77.10 л
Xmax 14 мм

61:208


62:713


Приступим к расчету короба

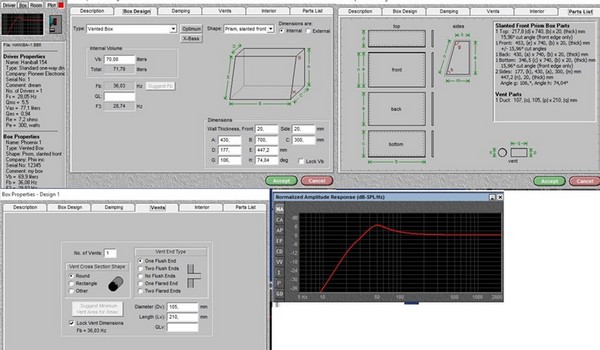

Все расчеты провожу в программе BassboxPro 6

62:844

Короб получаем объемом 70л, ФИ настроен на 36Гц
Для максимальной компактности, короб проектировался со скосом под спинки сидений.
Для тех, кто захочет повторить короб, чертёж прилагаю.

62:1183


63:1688

Таким образом, мы получаем высокую отдачу при относительно небольшом коробе. Меньший объем я брать не советую, даже с низкой настройкой порта саб будет играть высоко, а опуская настройку, сильно потеряем в отдаче.

63:2081



clip_image008

64:504

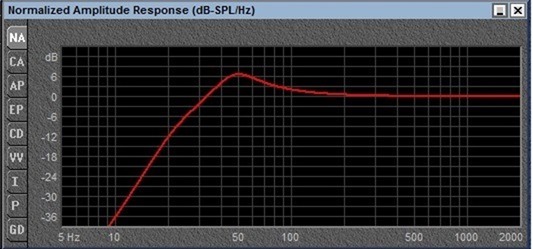

График АЧХ

64:527


65:1032

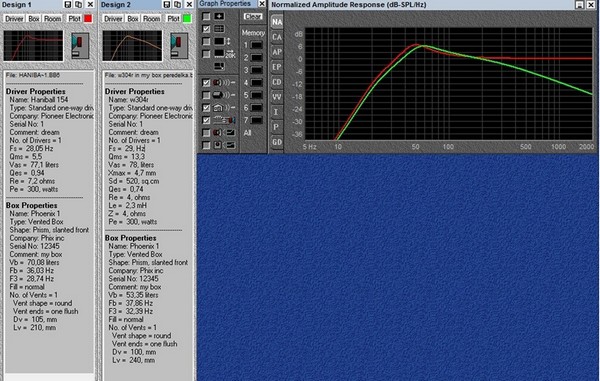

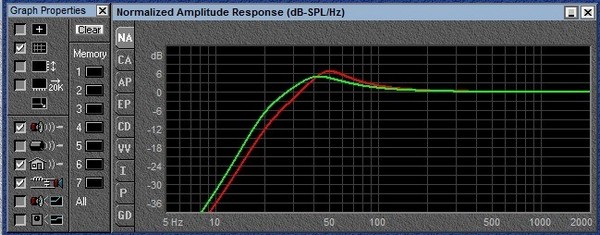

Сравнение Alphard и Pioneer

65:1073

Для тех, кто хочет, чтобы играло по ниже, объем следует взять побольше, около 100л и настройку около 28гц.

65:1262


66:1767

Сравнение короба в 70л 36гц и 100л 28гц

66:1833

Как видим в большом коробе отдача меньше, зато играет он ниже.

66:1949

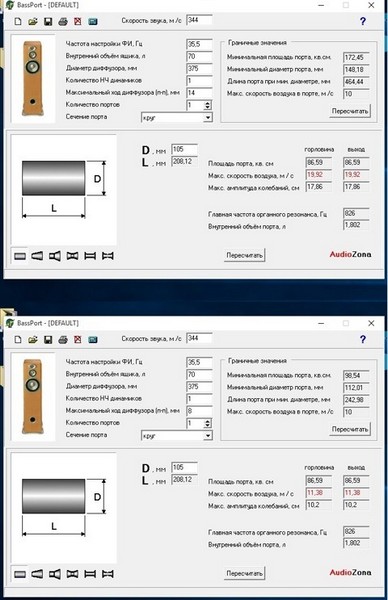

Рачет порта ФИ
ФИ я делаю из водопроводной трубы внутренним диаметром 105мм, при 36гц его объем составит около 2л.
При такой мощности, диаметре и ходе диффузора, не вижу смысла делать, щелевой порт, скорость потока не такая уж и большая, пердежа не будет. В этом корпусе щелевой ФИ сильно съедает полезный объем. При той же настройке и ширине всего 30мм, он съел бы на 3л больше чем труба, т.е. около 5л. А если сделать, как многие любят ширину порта 50мм и больше, то потеряем уже в районе 15л.

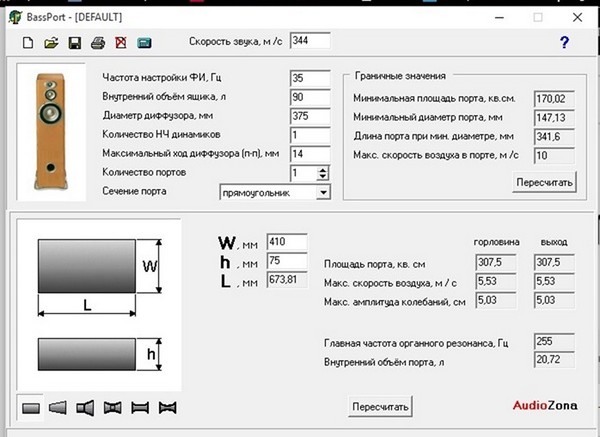

Хотя, если верить программе Bass Port скорость получается около 20мс, что значительно превышает рекомендуемые 10-13м/c. Но по личному опыту могу сказать, если не выходить за пределы настройки ФИ, где ход диффузора резко увеличится, то посторонних звуков не будет. В ФИ коробе ход диффузора уменьшается, и далек от максимально заявленных в нашем случае 14мм.

66:3466




67:504

Ход в ФИ коробе гораздо меньшн, пусть будет не 14мм, а 8мм. Скорость ветра уже в пределах допустимых 13м/c.

67:693

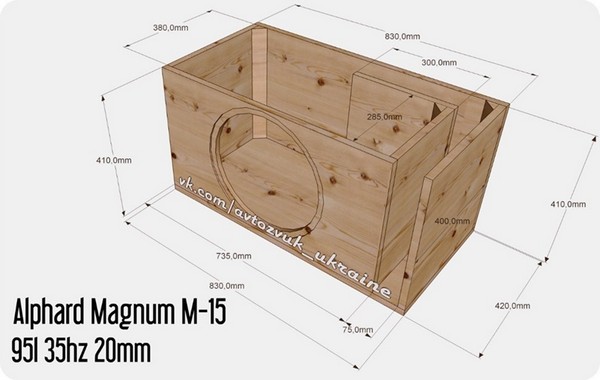

Хочу превести интересный пример. Рассмотрим проект короба, найденный в интернете.

67:847


68:1352

В принципе не плохой вариант, но я бы сделал иначе. Чистый объем 95л при этом объем порта ФИ 20л, т.о., полный объем саба аж 115л. Если уменьшить порт с 7,5 до 5л вместо 20л мы потеряем всего 8л при этом скорость воздуха возрастет с 5м до всё ещё приемлемые 8м, а с учетом уменьшения хода в ФИ, на деле выйдет в районе 5 м/с.

68:1915


69:2420

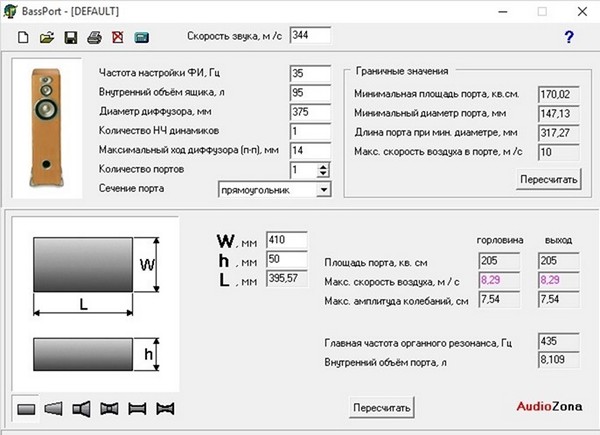

Ширина порта 7,5мм Объем 20л Скорость 5м.с

69:74


70:579

Ширина порта 5мм Объем 8л Скорость 8м.с т.о. мы сэкономили 12л объема багажника

70:721

Тот, кто рисовал этот чертеж, явно не задумывался о свободном месте в багажнике.

70:870

Распил и сборку короба я уже начал, продолжение будет во второй части.

70:1001


71:1506

Продолжаем строить короб для сабвуфера Alphard Hannibal SD 154.

71:1607


72:2112



В прошлой записи я рассказал о расчете
В соответствии с моими предпочтениями объем короба получился 70л, настройка ФИ 36Гц.

72:226


73:731

Для постройки коробки понадобятся:
Саморезы 40мм 200шт -100р
Герметик силиконовый под пистолет 2шт — 300р
Карпет -300р
Виброизоляция -200р
Ватин или синтепон -бесплатно
Труба водопроводная 100мм -100р
Пиломатериал, я использовал ДСП 20мм — бесплатно
Скобы для степлера 10мм 1 пачка — 50р
Итого: 1000 руб.

73:1269

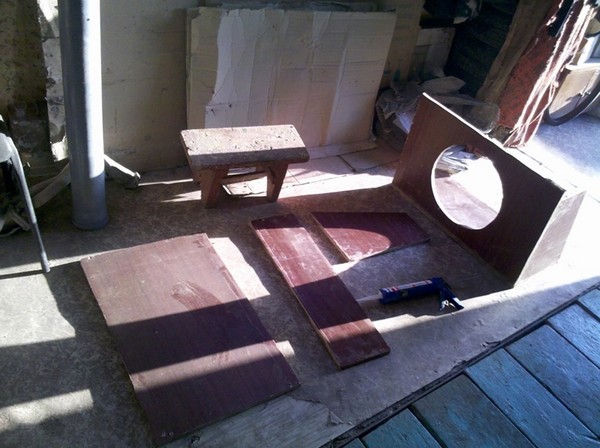

Закупив все нужные компоненты можно приступать к распилу.

73:1379


74:1884

К сожалению, производитель поленился положить шаблон для вырезания отверстия, пришлось вымерять всё самому, но получилось вроде ровно.

74:2136




75:504

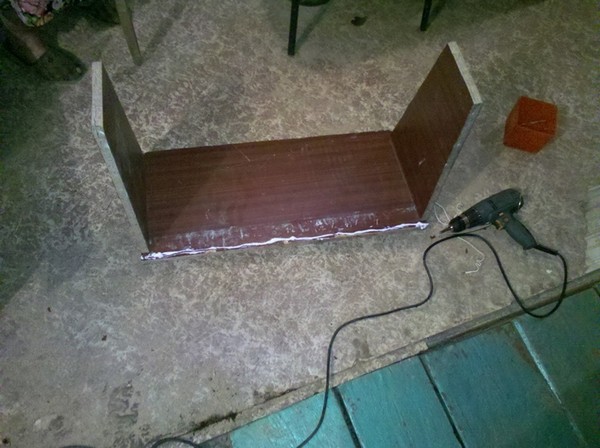

При сборке короба все части сразу сажу на герметик, а затем ещё дополнительно промазываю им все стыки.

75:694


76:1199


77:1704

Все углы я обклеил виброизоляцией, возможно это и лишнее, но по- моему так будет жестче и герметичней.

77:1892


78:2397

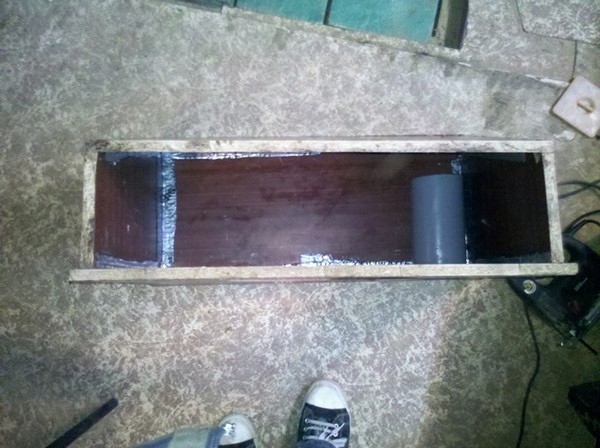

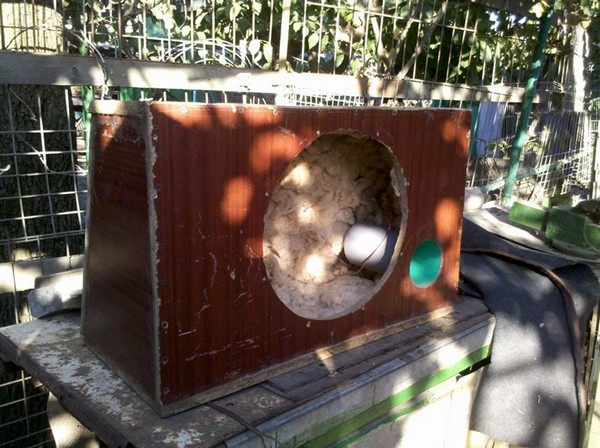

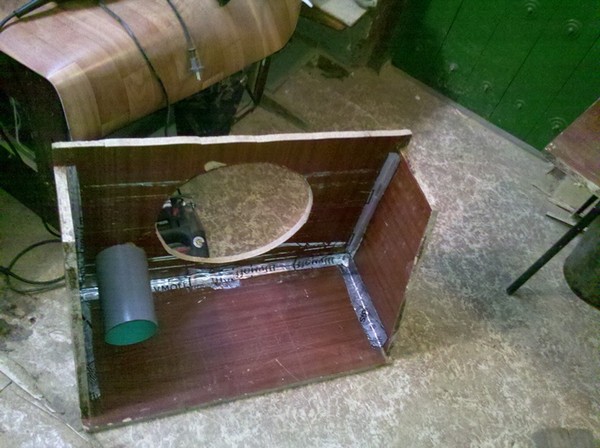

Затем пилим отверстие под порт ФИ, и клеим трубу на герметик. Отверстие выпилил подкалиберно, трубу пришлось забивать киянкой.

78:234


79:739

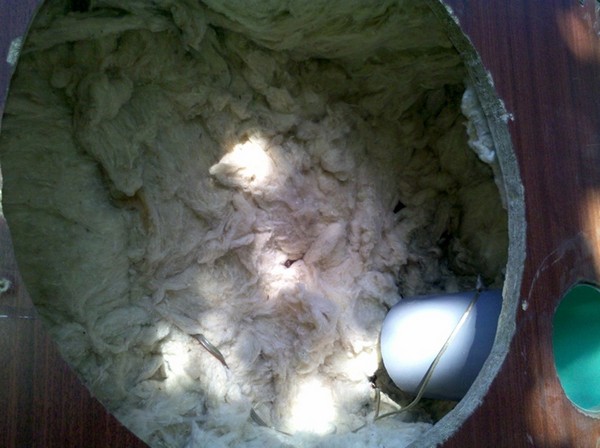

Вопреки распространенному мнению, что от демпфирования короба толку мало, я делаю это со всеми своими сабвуферами, и на мой слух, эффект от этого достаточно заметный. Ватин или синтепон я пристреливаю к стенкам короба степлером. ИМХО, клеить его не стоит, так как волокна ватина должны сохранять максимальную подвижность.

79:1330


80:1835


81:2340




82:504

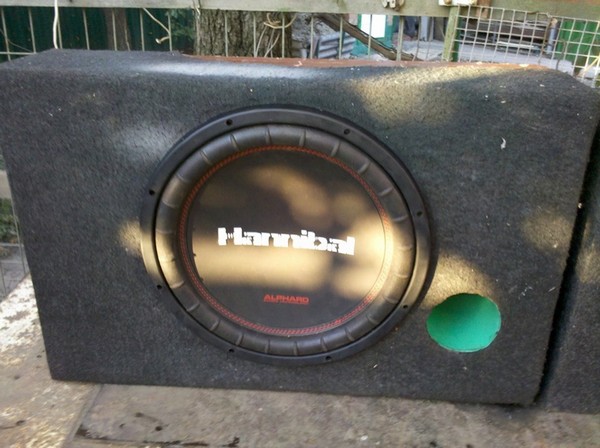

Короб обтянул серым карпетом. Карпет клеил на всё тот же силиконовый герметик и по периметру крепил скобами.

82:706


83:1211

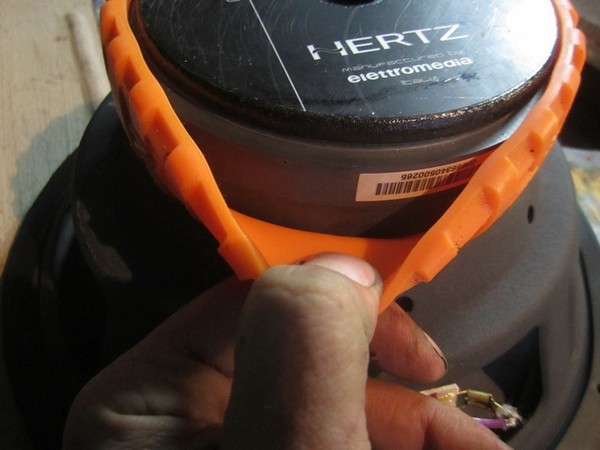

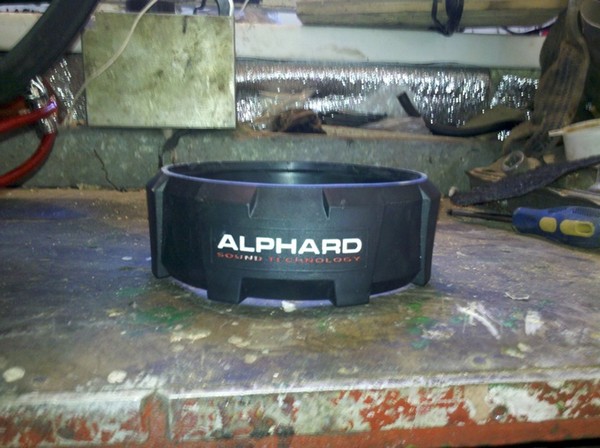

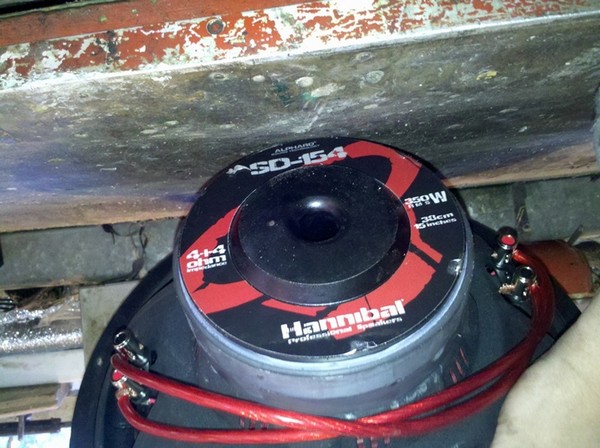

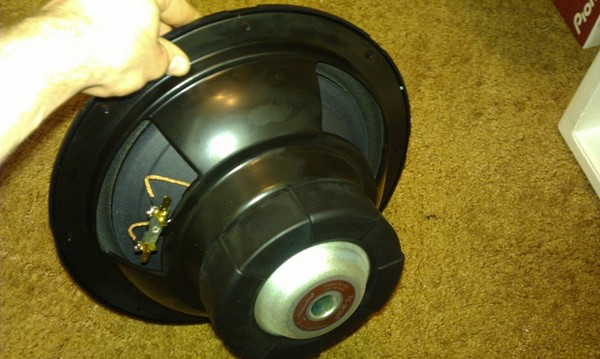

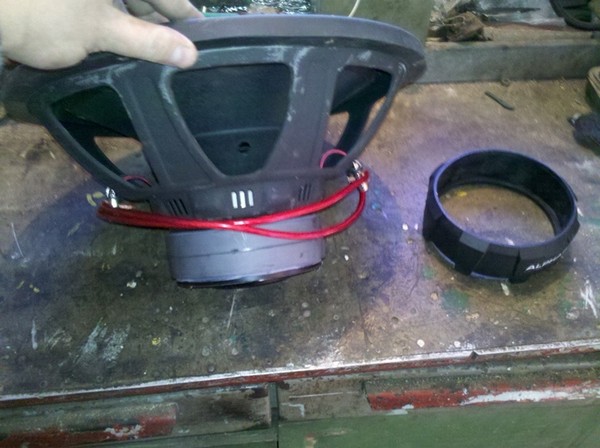

Перед установкой динамика, следует снять с магнита резиновый набалдашник. Он только мешает, съедая объем и ухудшая охлаждение катушки.

83:1462


84:1967


85:2472



Довольно увесистая резинка

85:53

Катушки подключил параллельно, под 2Ома.

85:130


86:635

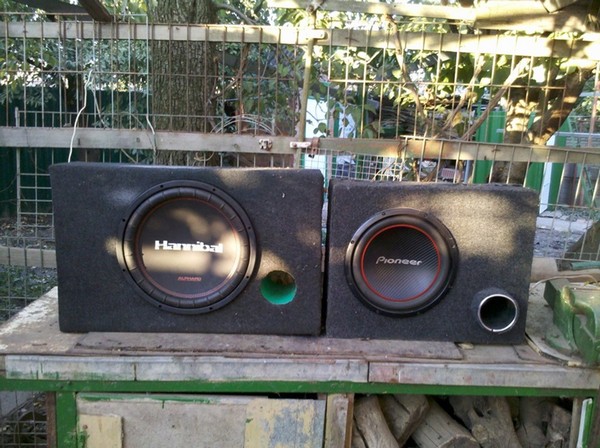

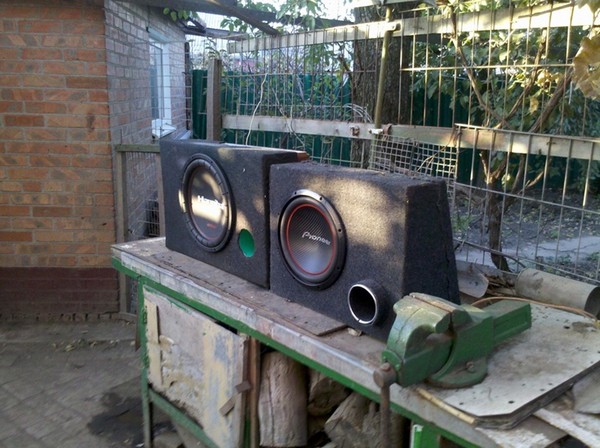

Сравнение нового Альфарда и старого Пионера.

86:721


87:1226


88:1731

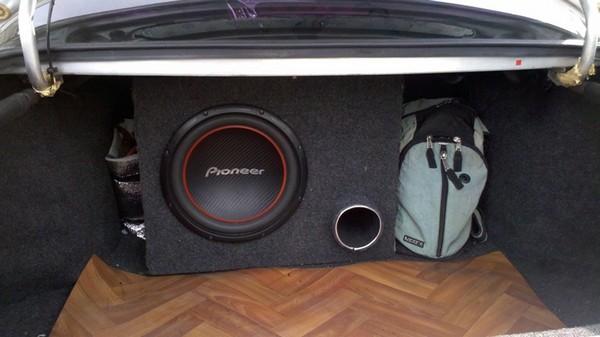

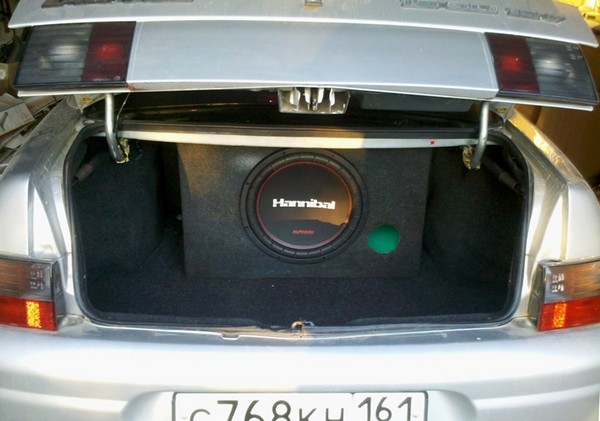

В багажник сабвуфер поместился идеально.

88:1810


89:2315




90:504

Не смотря на горбатую АЧХ, получился вполне музыкальны сабвуфер, не гудит, не пердит играет приятно. Давит и флексит тоже достойно.
Как я и ожидал, саб играет очень громко, теперь фронт от него значительно отстает. Выхода из этой ситуации два, прикрутить геин на усилителе или построить громкий фронт.

90:1055
