Сабвуфер НИВА

Содержание статьи:

0:37
  1. Подключение сабвуфера ALPINE, усилителя и конденсатора (накопителя)
  2. Сборка сабвуфера для НИВЫ
  3. Изготовление короба для сабвуфера Sundown Audio SA-15d2

Подключение сабвуфера ALPINE, усилителя и конденсатора (накопителя)

Как я писал в прошлом посте, то была проложена шумоизоляция задней части автомобиля потому что появилась новая акустика и вот сегодня я об этом расскажу.
К музыке которая у меня уже давно:
Магнитола Pioneer MVH-150UB

0:824

Подключение сабвуфера ALPINE, усилителя и конденсатора (накопителя)

1:1329



1:1342

4*50Вт

1:1354

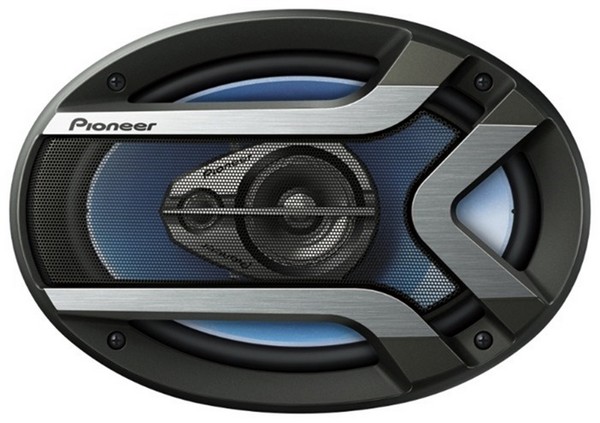

Передние колонки Pioneer

1:1397

Подключение сабвуфера ALPINE, усилителя и конденсатора (накопителя)

2:1902

Ном: 50Вт Макс: 300Вт

2:1938

И задние блины Pioneer

2:1976

Подключение сабвуфера ALPINE, усилителя и конденсатора (накопителя)

3:2481



Ном: 90Вт Макс: 500Вт

3:35

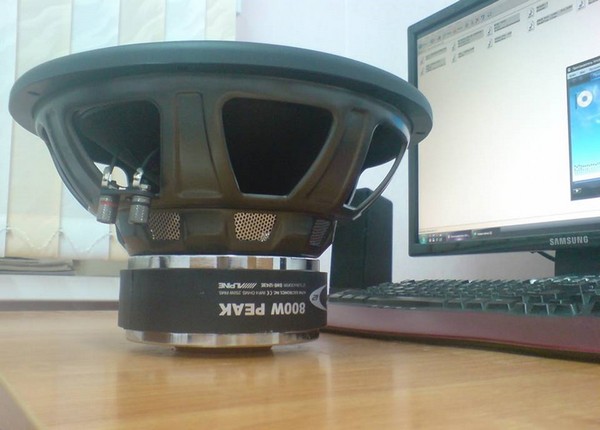

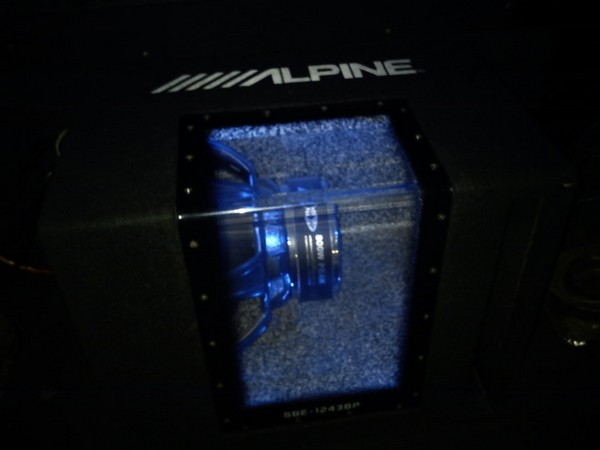

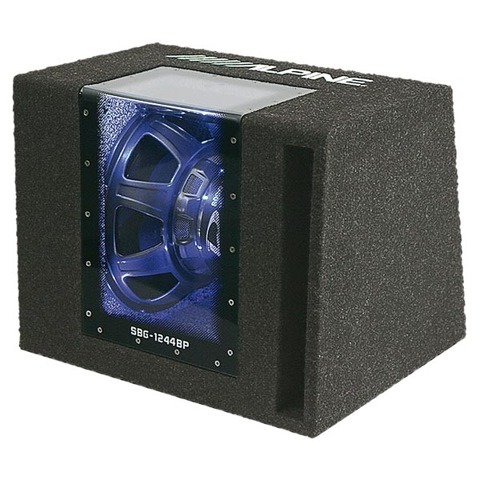

добавились ещё и Сабвуфер ALPINE SBG-1244BP

3:104

Подключение сабвуфера ALPINE, усилителя и конденсатора (накопителя)

4:609

Band-pass Ном: 250 Вт Макс: 800 Вт

4:658

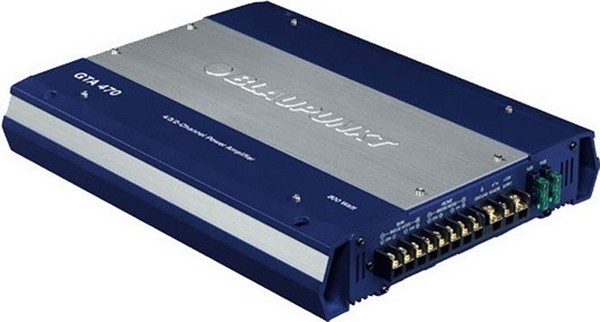

Усилитель Blaupunkt GTA 470

4:698

Подключение сабвуфера ALPINE, усилителя и конденсатора (накопителя)

5:1203

4х канальный 800W*1 — 4Ом

5:1246

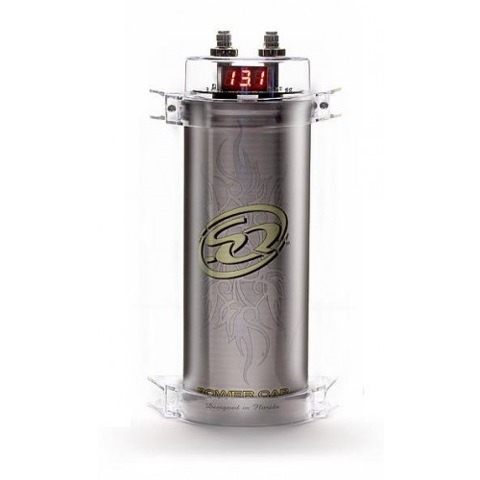

Конденсатор (накопитель) Sound Quest CAP-2M

5:1314

Подключение сабвуфера ALPINE, усилителя и конденсатора (накопителя)

6:1819

6:1826

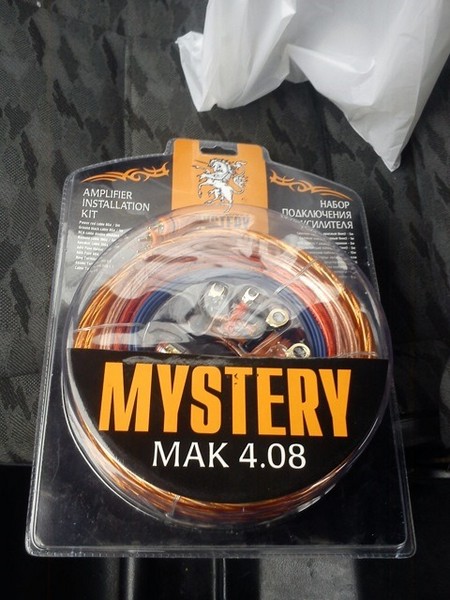

И провода для подключения от Mystery

6:1890

Подключение сабвуфера ALPINE, усилителя и конденсатора (накопителя)

7:2395

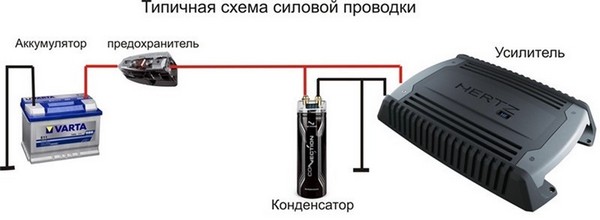

Начался процесс установки. Очень помогли схемы:

7:90

Подключение сабвуфера ALPINE, усилителя и конденсатора (накопителя)

8:595

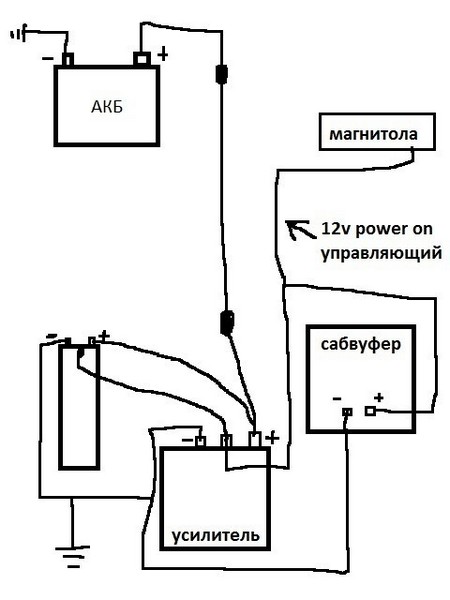

И нарисованная схема

8:637

Подключение сабвуфера ALPINE, усилителя и конденсатора (накопителя)

9:1142

Предохранитель установил на воздухозаборнике.

9:1232

Подключение сабвуфера ALPINE, усилителя и конденсатора (накопителя)

10:1737

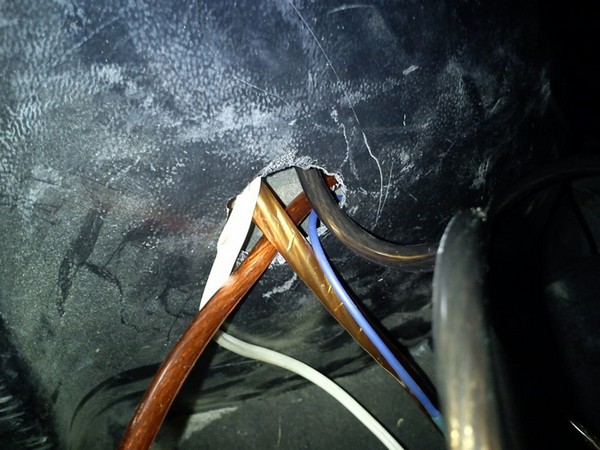

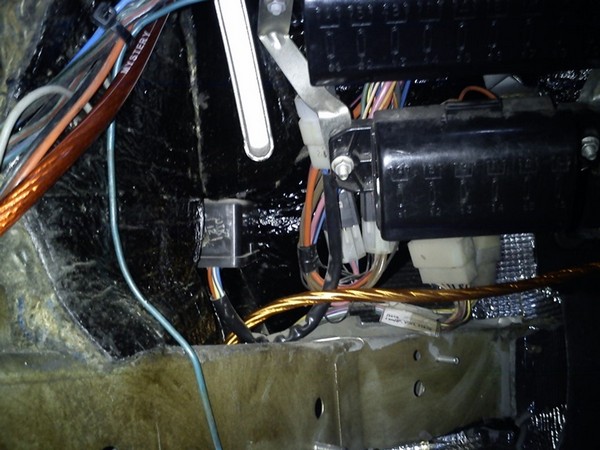

А плюсовой силовой провод протянул в салон через дырочку для тросика капота. Естественно провод не влез, но пару минут работы напильником.

10:1994

Подключение сабвуфера ALPINE, усилителя и конденсатора (накопителя)

11:2499

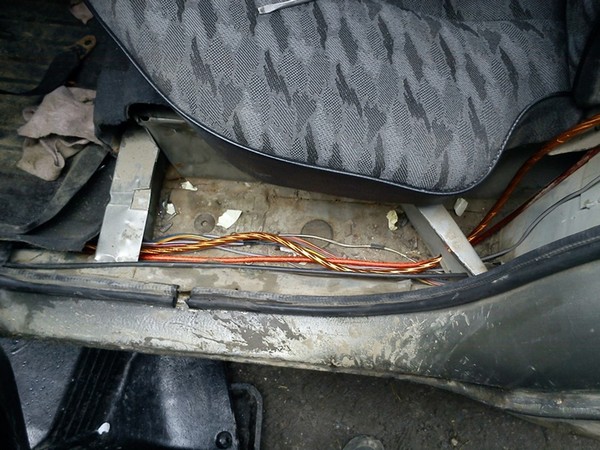

Чтобы поймать этот провод пришлось отсоединить приборку. потом процесс пошёл как по маслу, аккуратненько провёл, чтобы нигде не перетереть эти провода, и чтобы на глаза они не попадали.

11:341

Подключение сабвуфера ALPINE, усилителя и конденсатора (накопителя)

12:846

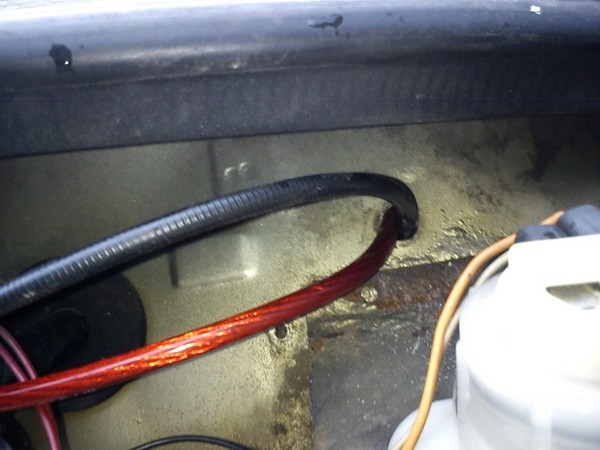

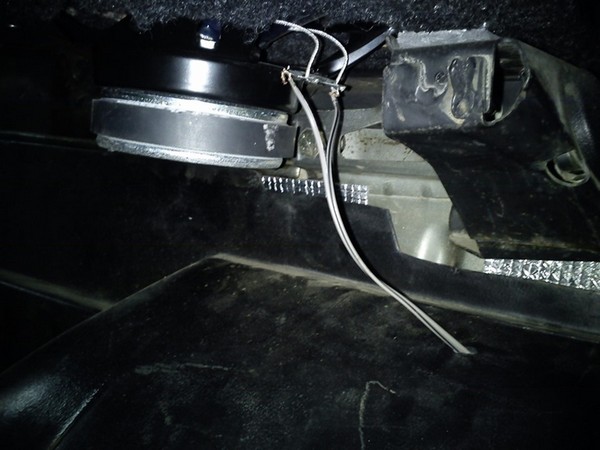

Сзади провёл тут.

12:881

Подключение сабвуфера ALPINE, усилителя и конденсатора (накопителя)

13:1386

Потом заземлил я на задней колёсной арке. И провёл RCA провода и провод управления от магнитолы к усилку и вот, почти всё готово — всё работает.

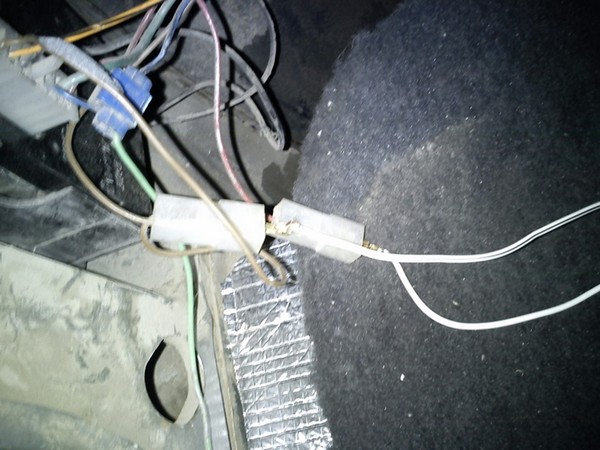

Подсветка на сабвуфере подключается отдельно и подключил я её к задним габаритным пустым разъёмам, которые видимо подключаются к прицепу.

13:1904

Подключение сабвуфера ALPINE, усилителя и конденсатора (накопителя)

14:2409



Всё работает, только когда торможу, то напряжение пропадает, и подсветка выключается. Но я посчитал, что когда я торможу, то мне не до того, чтобы смотреть на сабик и закрыл на это глаза.
Потом, когда всё подключили и поняли, как и где проходят провода, то всё пришлось отключать, делать в пластике аккуратненькие дырочки паяльником и напильником для того чтобы незаметно просунуть провода.

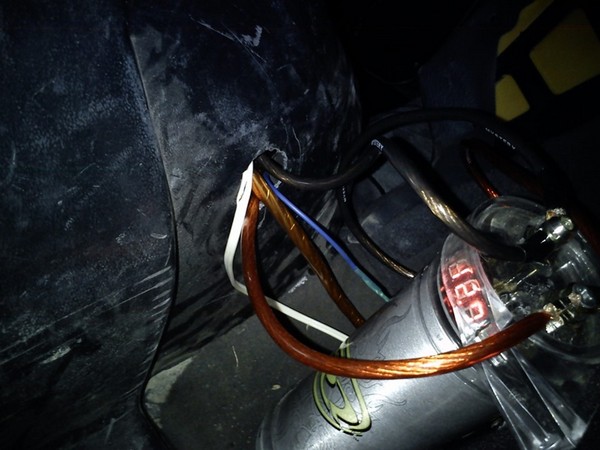

Вот общий пучок с проводами.

14:764

Подключение сабвуфера ALPINE, усилителя и конденсатора (накопителя)

15:1269

Подключение сабвуфера ALPINE, усилителя и конденсатора (накопителя)

16:1774

И вот так сделал провода под колонки.

16:1845

Подключение сабвуфера ALPINE, усилителя и конденсатора (накопителя)

17:2350

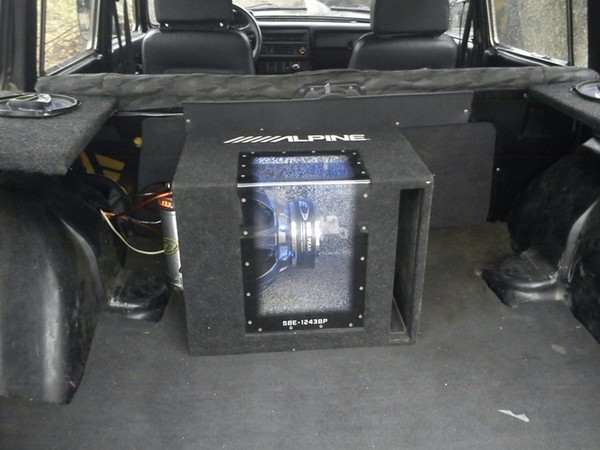

И вот теперь всё подключено, установлено и всё работает.
Сабик работает на 50% мощности, а иначе басы перебивают музыку.

17:219

Подключение сабвуфера ALPINE, усилителя и конденсатора (накопителя)

18:724

Подключение сабвуфера ALPINE, усилителя и конденсатора (накопителя)

19:1229

И даже от нечего делать снял маленькое видео, как еду домой с уже подключённой музыкой.

19:1391

Сборка сабвуфера для НИВЫ

Сборка сабвуфера для НИВЫ

20:1951

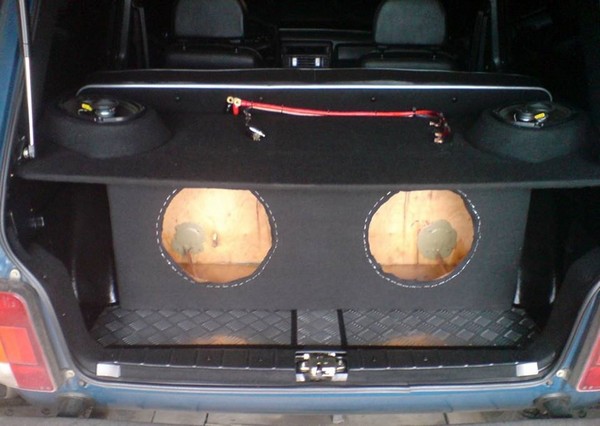

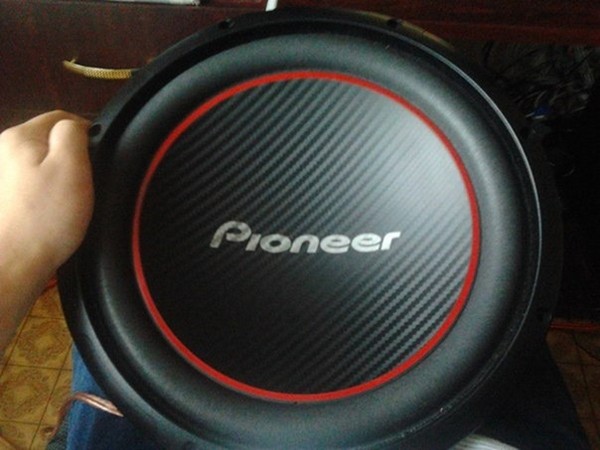

Решил купить сабвуфер не так давно, купил просто НЧ динамик без короба.
Полазил в интернете, поискал чертежи и выбрал фи 50 литров.
На материал ушло примерно около 1000 рублей фанера 20мм 1.5х1.5,

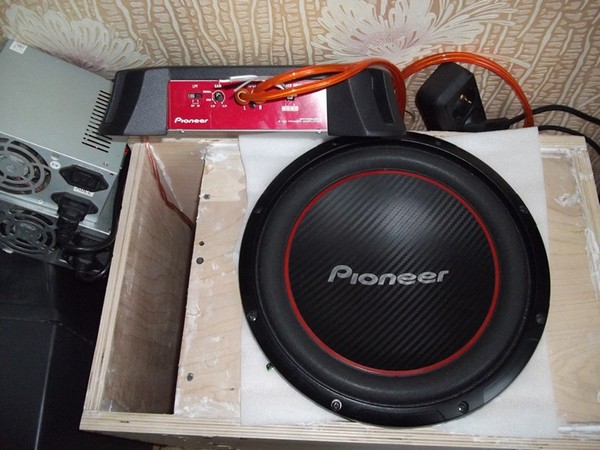

Для начала взял простой усилитель pioneer gm-3500t за 3000 рублей, сам НЧ динамик 2200 рублей.

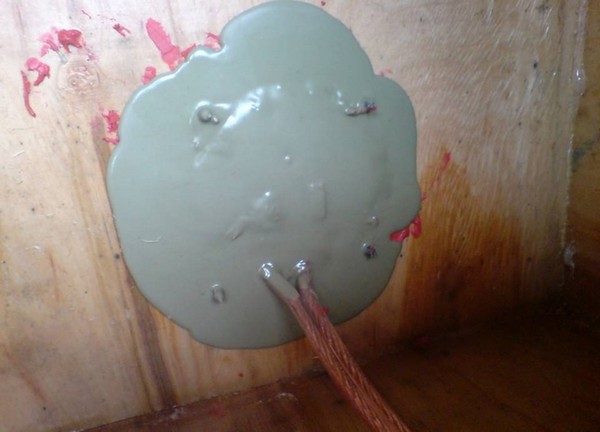

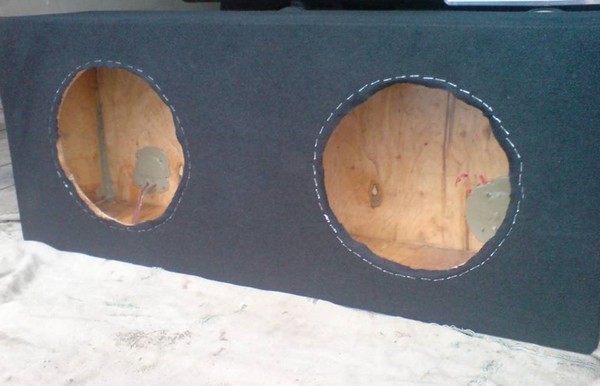

пилил короб сам, так же замазал щели герметиком,
прикупил установочный комплект mystery mak 2.08 за 1000 рублей.
Скоро думаю обклеить карпетом и взять магнитолу pioneer DEH-1500UB за 3000 рублей, магнитола которая щас стоит pioneer DEH-2050MPG покупалась давно за 3200 рублей.

20:2901



Сборка сабвуфера для НИВЫ

21:504

Сборка сабвуфера для НИВЫ

22:1009

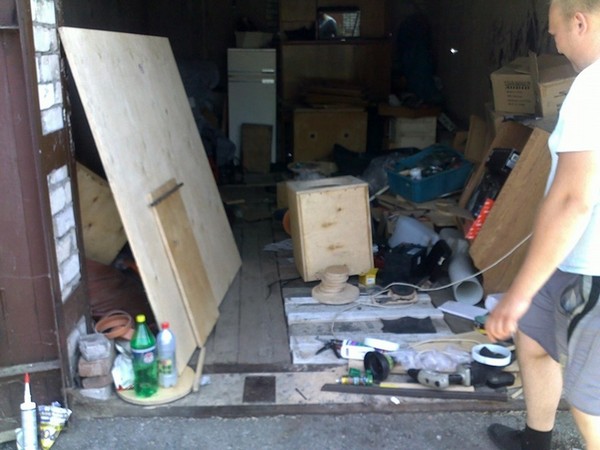

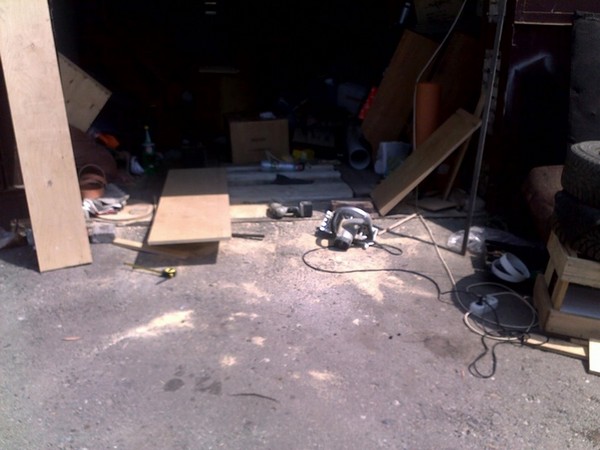

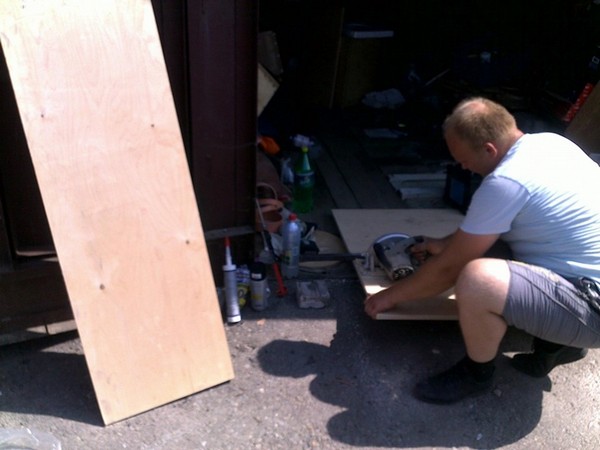

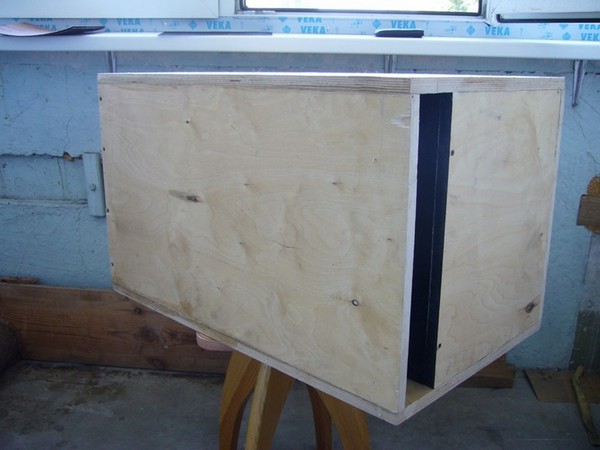

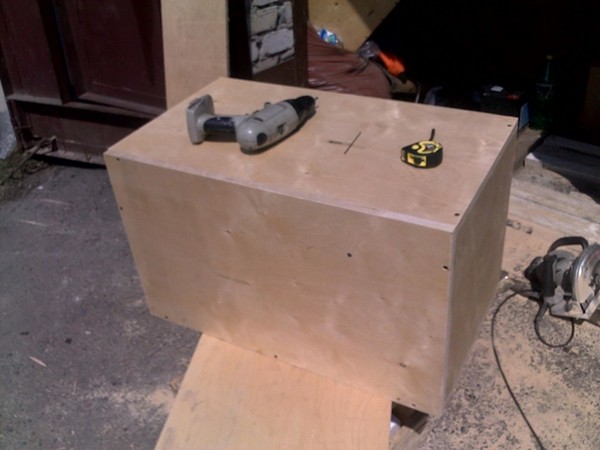

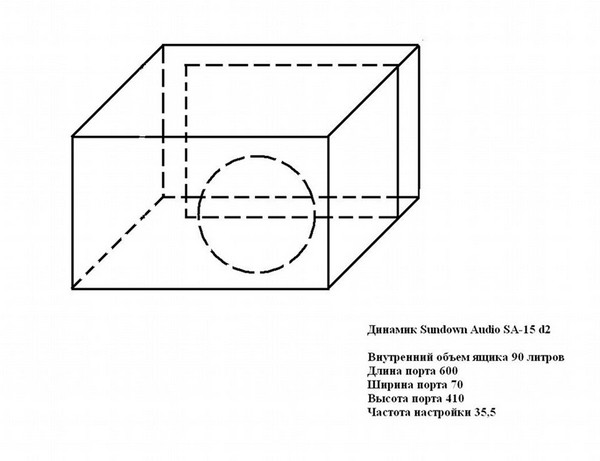

Изготовление короба для сабвуфера Sundown Audio SA-15d2

Изготовление короба для сабвуфера Sundown Audio SA-15d2

23:1607

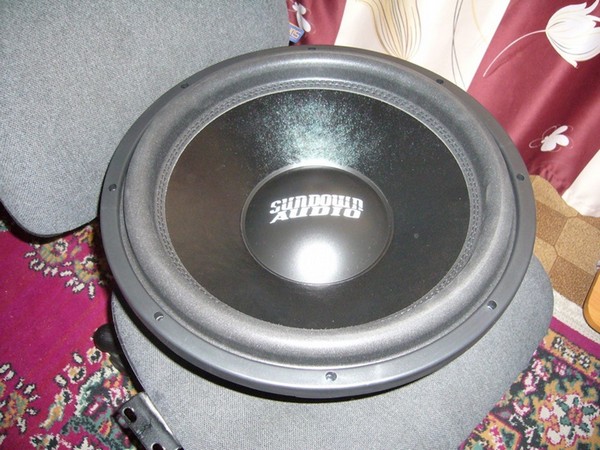

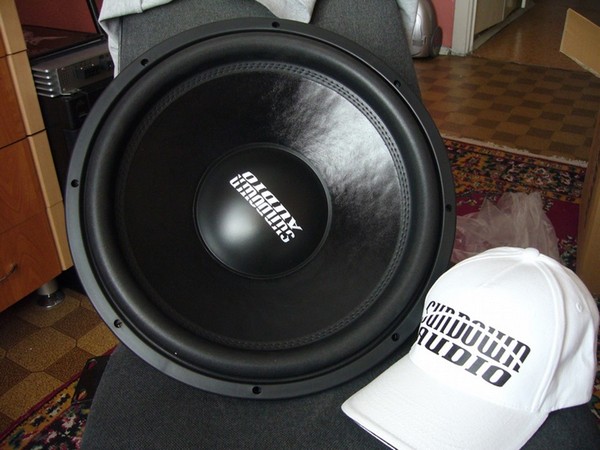

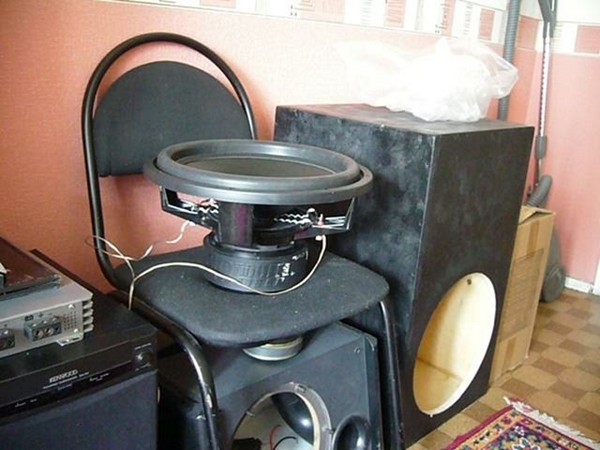

После долгих раздумий, после долгих выборов очередного динамика, я все же решил остановиться на Sundown Audio SA-15.
Связался с официальным представителем SA в городе Екатеринбург, после коротких переговоров перевел ему на карту определенную сумму денег. Через два дня мне сообщили из Транспортной Компании, что мой динамик "приехал". Переполненный радости и возбуждения я полетел забирать свой драгоценный груз.

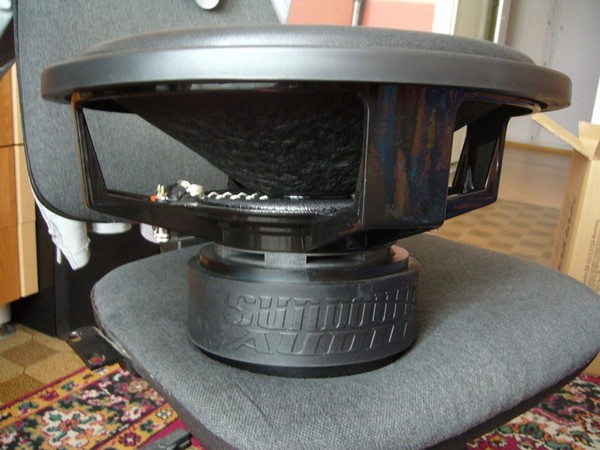

Придя домой, аккуратно все распаковал, взял в руки этого 15ти дюймового зверя и понял, что все мои предыдущие сабвуферы с ним даже рядом не стояли.

23:2619



Что могу сказать по поводу звучания? Звучание просто огонь. Наконец то в моем автомобиле появились "низы". Пока что качаю "сандальку" Kicx QS 1600. В первых планах взять что-нибудь по серьезнее.

23:342

Изготовление короба для сабвуфера Sundown Audio SA-15d2

24:847

Изготовление короба для сабвуфера Sundown Audio SA-15d2

25:1352

Изготовление короба для сабвуфера Sundown Audio SA-15d2

26:1857

Изготовление короба для сабвуфера Sundown Audio SA-15d2

27:2362



Изготовление короба для сабвуфера Sundown Audio SA-15d2

28:504

Изготовление короба для сабвуфера Sundown Audio SA-15d2

29:1009

Изготовление короба для сабвуфера Sundown Audio SA-15d2

30:1514

Изготовление короба для сабвуфера Sundown Audio SA-15d2

31:2019



Изготовление короба для сабвуфера Sundown Audio SA-15d2

32:504

Изготовление короба для сабвуфера Sundown Audio SA-15d2

33:1009

Изготовление короба для сабвуфера Sundown Audio SA-15d2

34:1514

Изготовление короба для сабвуфера Sundown Audio SA-15d2

35:2019



Изготовление короба для сабвуфера Sundown Audio SA-15d2

36:504

Изготовление короба для сабвуфера Sundown Audio SA-15d2

37:1009

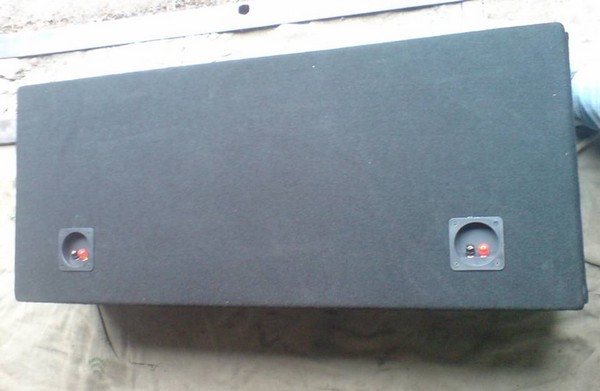

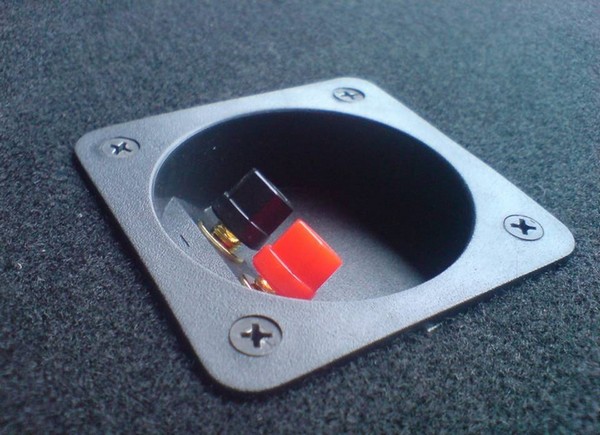

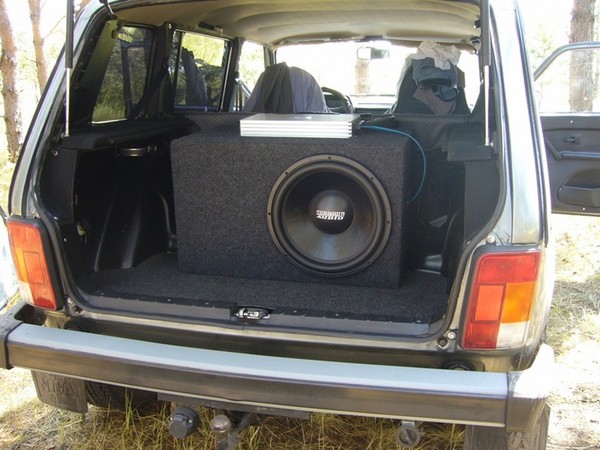

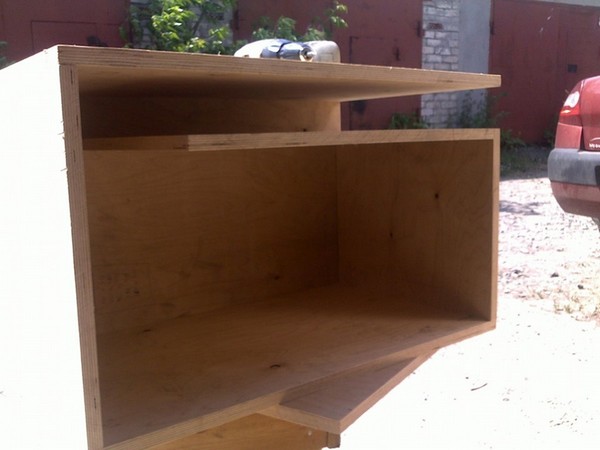

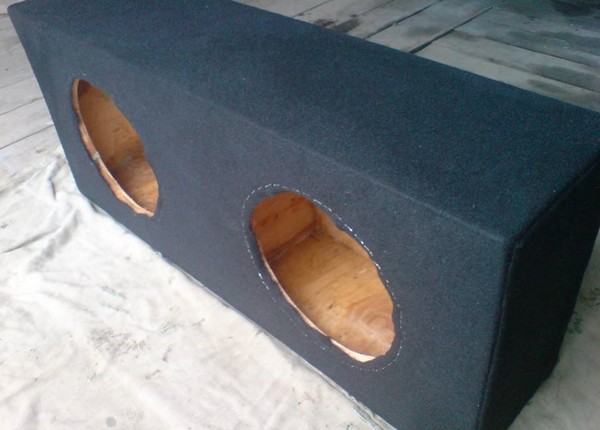

Да и здесь все немного продвинулось. Короб под саб обшил, вставил терминалы с проводами и еще разок, на всякий случай, промазал герметиком швы.
Dlps

37:1278

Изготовление короба для сабвуфера Sundown Audio SA-15d2

38:1783

Изготовление короба для сабвуфера Sundown Audio SA-15d2

39:2288



Изготовление короба для сабвуфера Sundown Audio SA-15d2

40:504

Изготовление короба для сабвуфера Sundown Audio SA-15d2

41:1009

Изготовление короба для сабвуфера Sundown Audio SA-15d2

42:1514

Изготовление короба для сабвуфера Sundown Audio SA-15d2
