Снятие руля и установка кожаного мультируля на Nissan Almera N16

Содержание статьи:

0:37
  1. Снятие руля на Nissan Almera N16
  2. Установка кожаного мультируля в Nissan Almera N16

1. Снятие руля на Nissan Almera N16

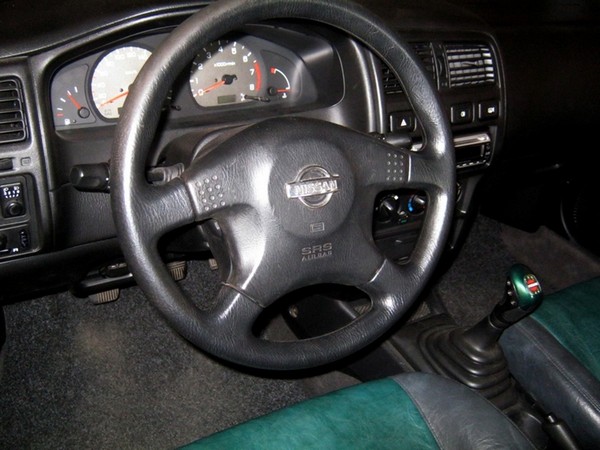

Сегодня расскажу, как снять руль с подушкой безопасности с Альмеры.

0:361

Снятие руля на Nissan Almera N16

1:866

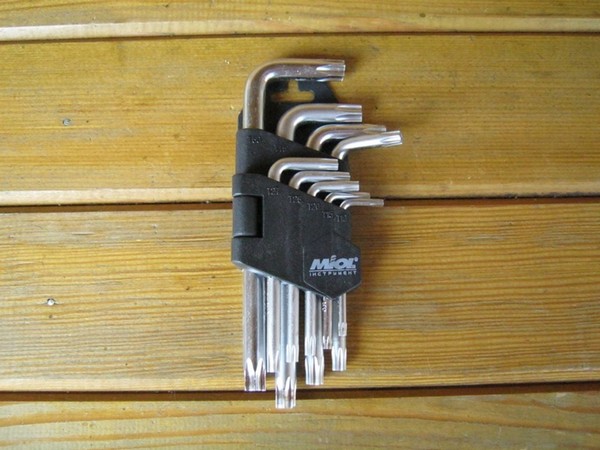

Для этого приобрёл вот такой набор ключей

1:946


2:1451

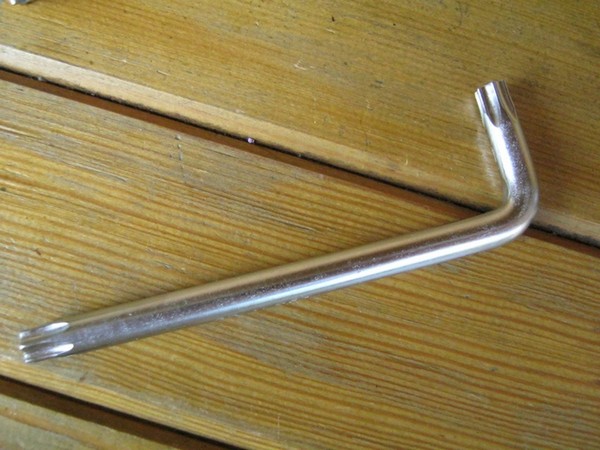

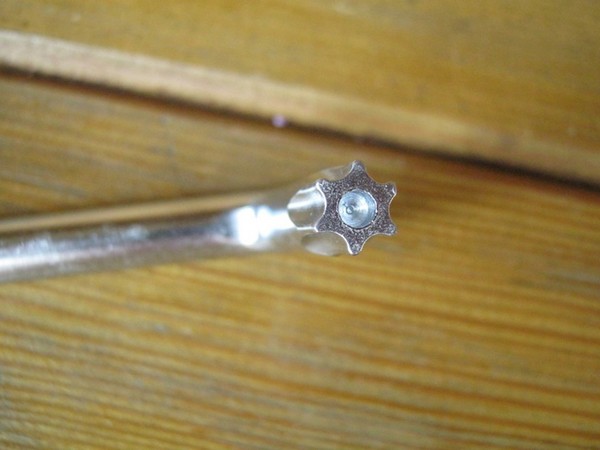

Но нам нужен только один Т10

2:1504


3:2009




4:504

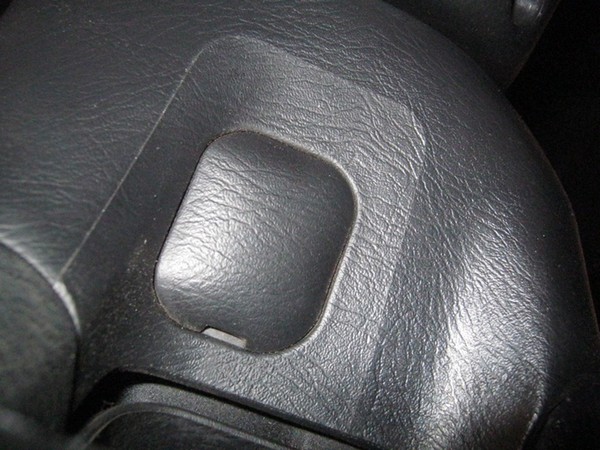

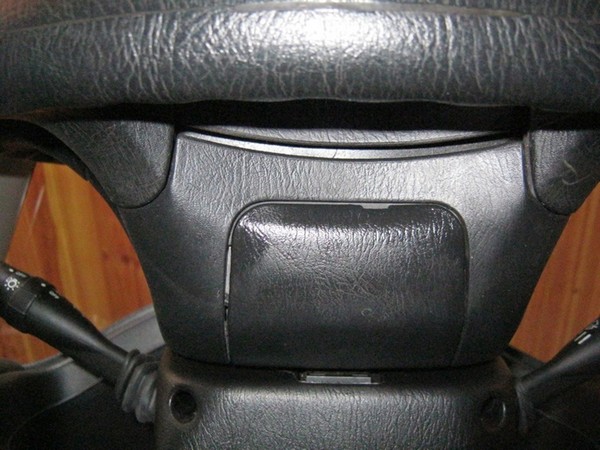

Снимаем клемму с акума. Снимаем три заглушки. Две по бокам и одну с низу

4:637


5:1142


6:1647

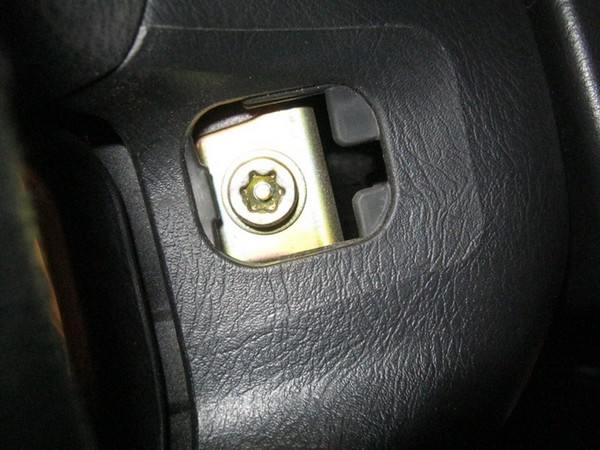

Под ними по бокам видны болты

6:1704


7:2209

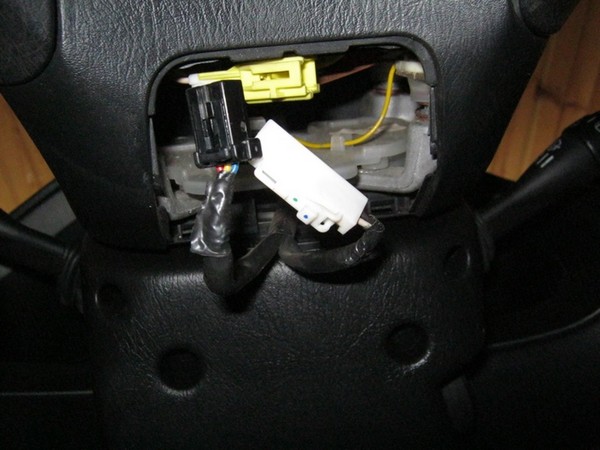

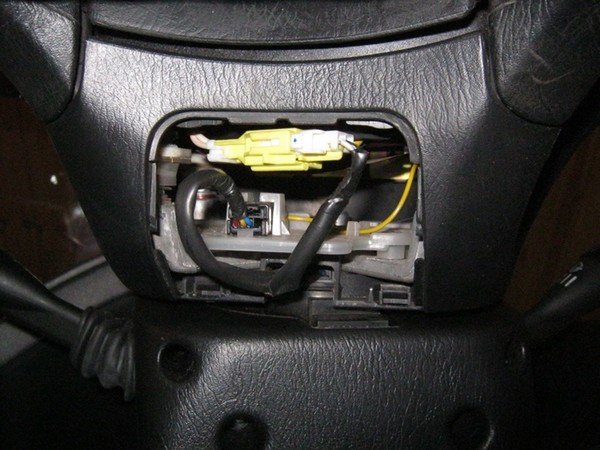

а с низу клеммы

7:30


8:535

Отсоединяем две клеммы. Жёлтая подушка, чёрная сигнал

8:637


9:1142

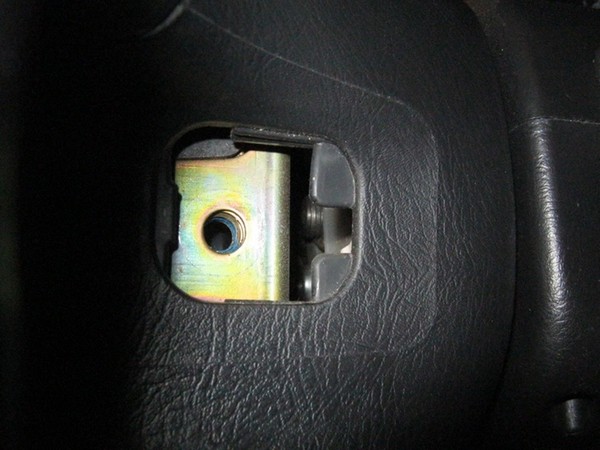

Торцевым ключом Т10 откручиваем два болта. Сидят они на краске, сорвать тяжело, нарастил трубкой и открутил

9:1340


10:1845

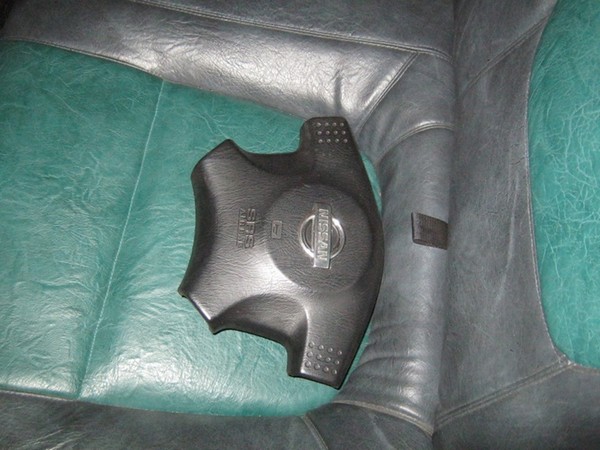

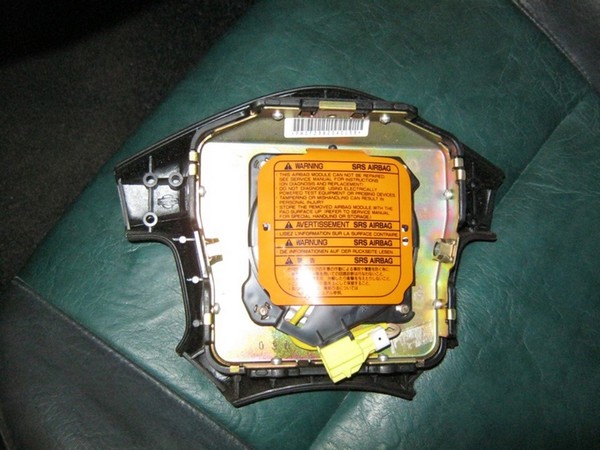

Всё подушка свободна. Вынимаем и ложем на сидения

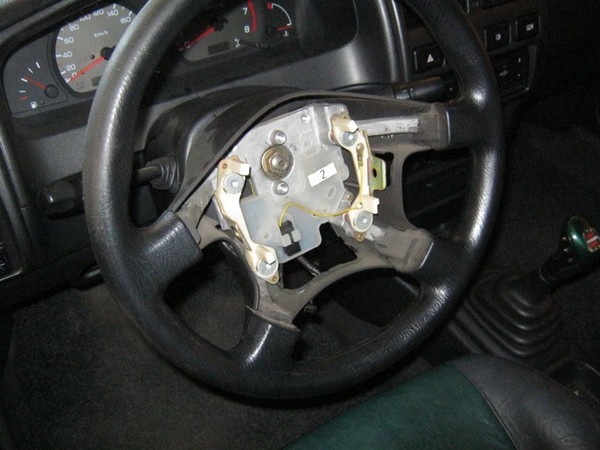

10:1939


11:2444




12:504


13:1009

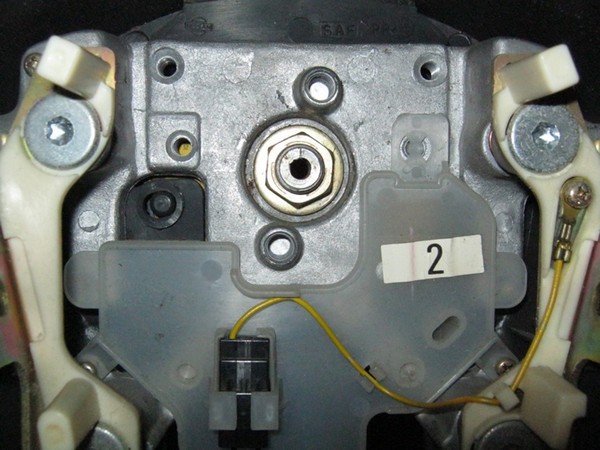

Далее откручиваем гайку головкой на 19

13:1082


14:1587


15:2092



не до конца, чтоб не получить по зубам. Тянем руль на себя, сошёл со шлицов, откручиваем до конца.

15:177


16:682

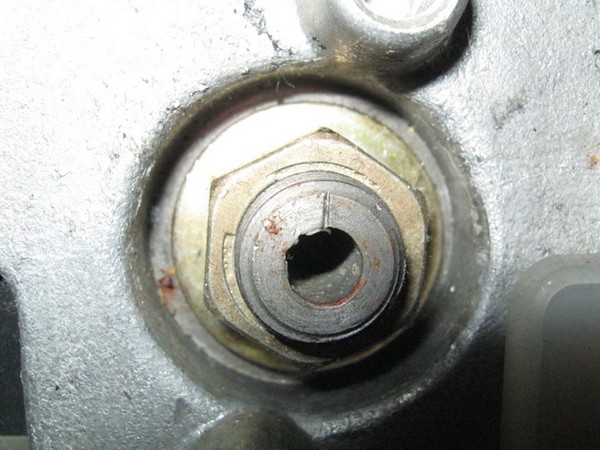

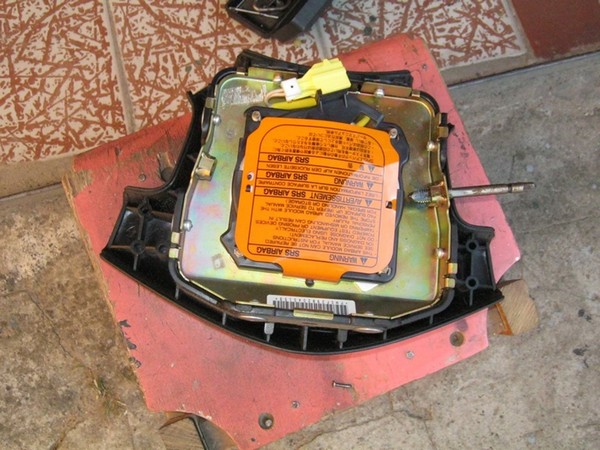

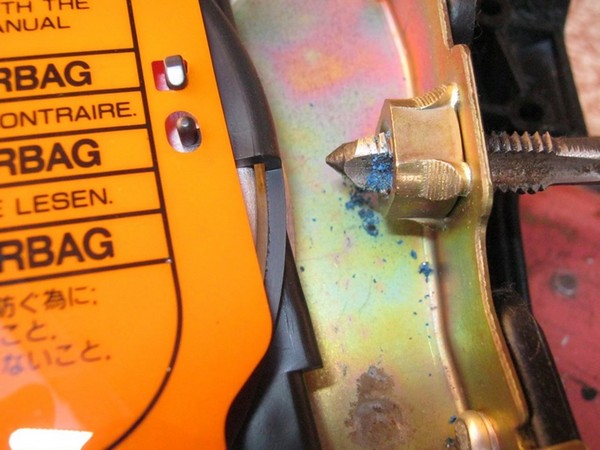

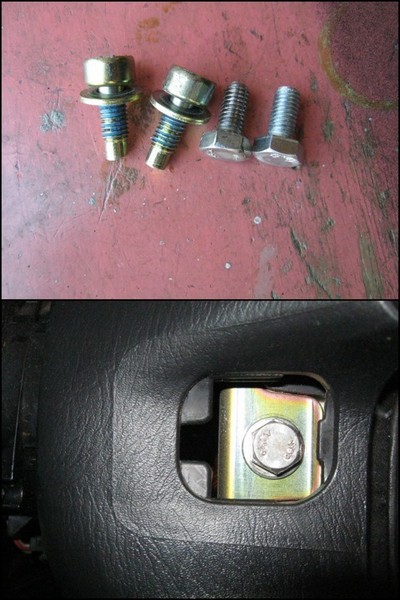

Всё руль в руках. Когда ставил на место, проколебровал резьбу метчиком,

16:815


17:1320


18:1825

и поставил обычные болты

18:1874


19:2379

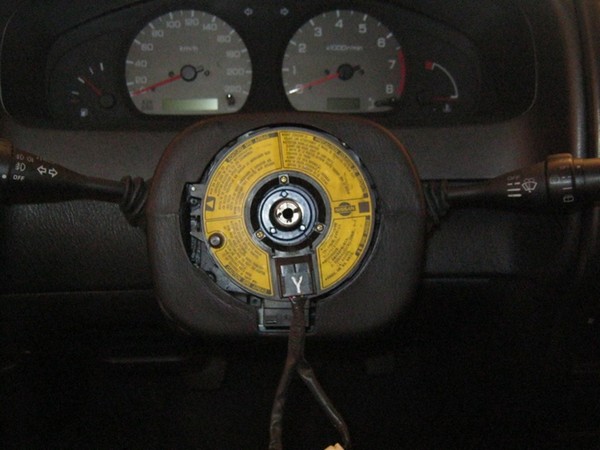

Да при снятии руля, желательно, чтоб колёса стояли прямо. Собираем в обратной последовательности

19:180


20:685

2. Установка кожаного мультируля в Nissan Almera N16

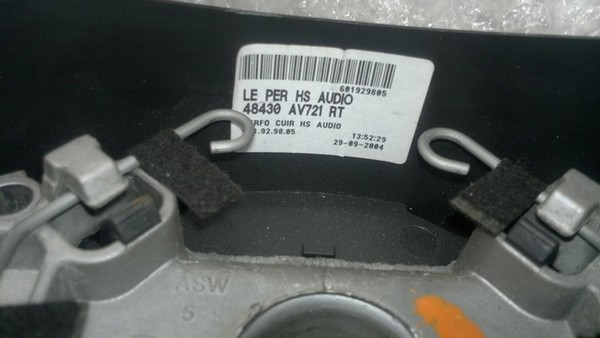

Давно загорелся идеей поменять свой руль на кожаный от максималки. На одном из интернет-аукционов был куплен кожаный руль с кнопками (надо сказать в идеальном состоянии), также контактное кольцо (как потом оказалось не то, от дорестайла, но тоже пригодилось).

20:1256

Установка кожаного мультируля в N16 Nissan Almera

21:1761


22:2266

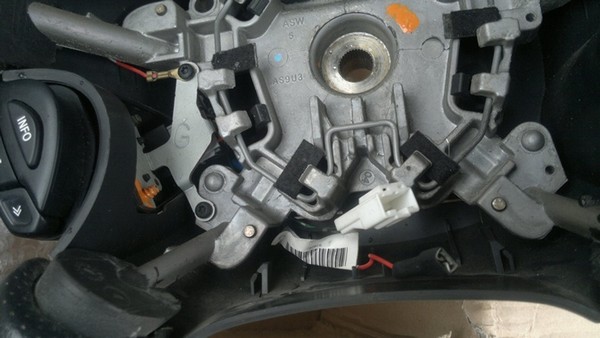

замечу, что в руле два разъёма, один к подушке (клаксон)-черный, второй для управления кнопками-белый
Снимаем подушку, отстёгиваем от неё два провода (клаксон и SRS). Замечаем, что к новому рулю старые провода не подцепить.
Отворачиваем гайку и, покачивая, сдёргиваем руль.

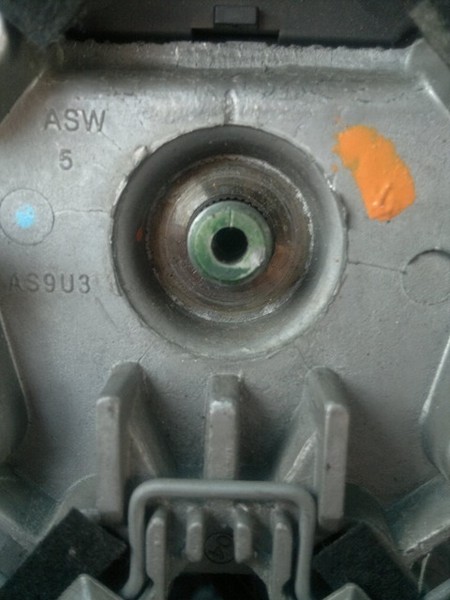

Метки на валу и на руле

22:537


23:1042

в это момент я понял, что купленное мной контактное кольцо совсем другое (моя вина-плохо изучил мат. часть)

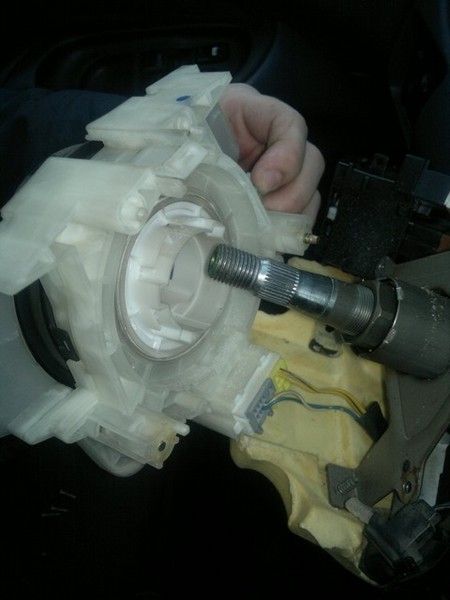

и у него совсем другой разъём от SRS, зато второй разъем как-раз подходит к белому разъёму в новом руле. Короче было решено доработать родное кольцо (припаять к нему белый разъём). Для этого нужно было проверить подведен ли вообще провод управления магнитолой на руле к кольцу (по мануалу голубого цвета). Снял кольцо (а оно на рестайле одним блоком с подрулевыми переключателями) и вуаля:

23:1943


24:2448

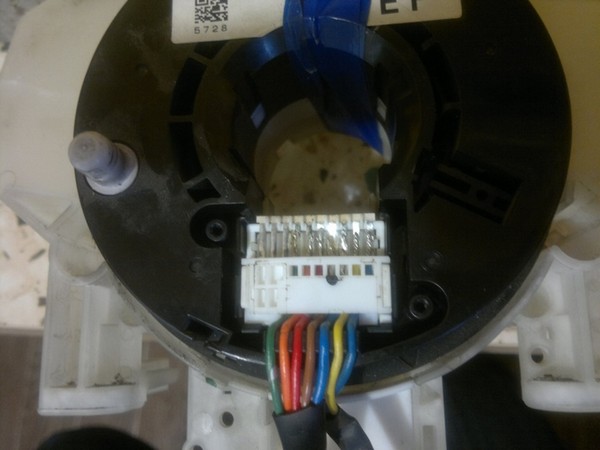

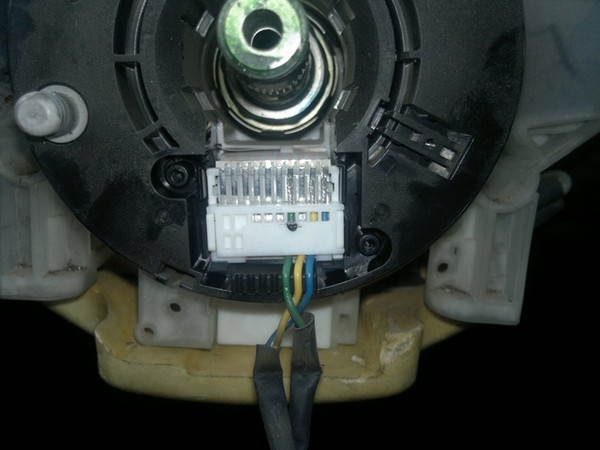

на контактном кольце снимаем крышку на двух винтиках в месте где из него выходят провода в руль и видим, что задействованы на нём только 3 из 10 возможных контакта (насчёт 10-ти не уверен, почему-то всегда казалось, что их 7). Теперь прозвонкой находим тот самый с которого уходит сигнал на голубой провод, оказалось что это пятый справа на фото

24:621


25:1126

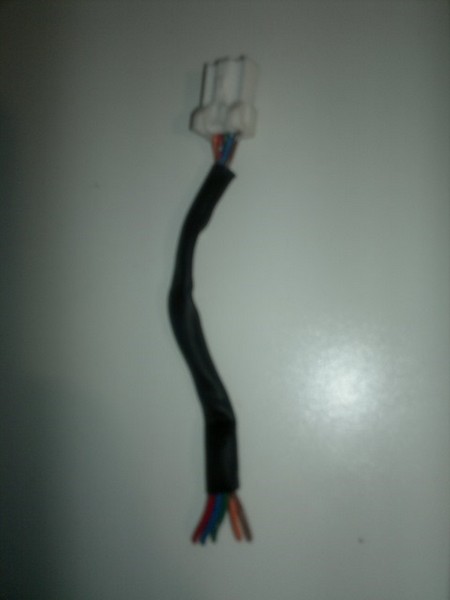

По мануалу выяснил, что на руле с кнопками немного другое подключение внутри руля, т.е. в белом разъёме один провод +12, второй -на управление магнитолой, а красный с чёрной фишкой уже к подушке на клаксон. Дальше я отрезал белый разъём с проводами от кольца дорестайла

25:1614


26:2119



и припаял его родному кольцу (зелёный провод отпаивается-больше он не нужен), тут нужно смотреть чтобы четвертый и пятый контакты на кольце в итоге соединялись с первым и четвертым контактами на белой фишке руля (на ней чёрный провод +12, зелёный-управление)

26:470


27:975

я припаял все провода которые были с фишкой, может ещё для чего пригодится)
После этого все было собрано обратно (провод SRS с жёлтой фишкой и красный с чёрной фишкой на клаксон к подушке, припаянный белый разъём к белому разъёму в руле) и протестировано)
PS если б не купил дорестайловое кольцо, то отрезал бы в руле этот белый разъём и припаял любой папа-мама минимум на два контакта.

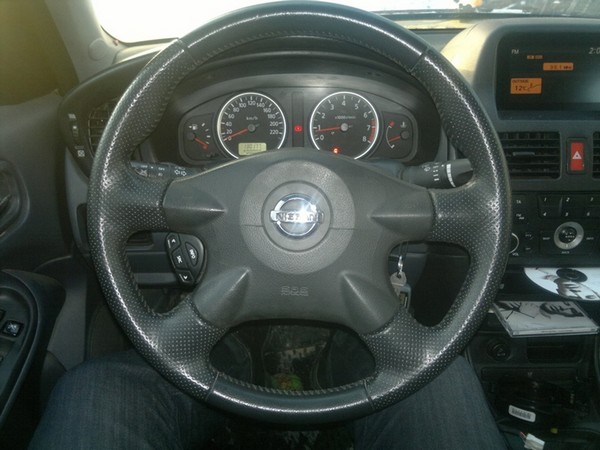

27:1674


28:2179



К сожалению, не все фото сохранились, переделка сделана два года назад.
