Снятие, установка, замена и чистка бензонасоса в Nissan Tiida

Содержание статьи:

0:37
  1. Снятие и установка топливного насоса в сборе в Nissan Tiida
  2. Замена бензонасоса в Nissan Tiida
  3. Чистка бензонасоса в Nissan Tiida

1. Снятие и установка топливного насоса в сборе в Nissan Tiida

СНЯТИЕ

0:384

1. Проверьте уровень топлива, когда автомобиль стоит на ровном месте. Если указатель показывает уровень больше, чем показано на рисунке, слейте топливо из бака и доведите уровень до показанного на рисунке или меньше.

0:782

Снятие и установка топливного насоса в сборе в Nissan Tiida

1:1287

Слив топлива производится для того, чтобы не пролить топливо при снятии топливного насоса, т.к. уровень топлива выше установочной поверхности насоса.

1:1565

2. Сбросьте давление топлива в топливопроводах. См. соответствующую главу.

1:1704

3. Откройте дверку наливной горловины топливного бака.

1:1807

4. Снимите крышку наливной горловины и сбросьте давление внутри топливного бака.

1:1958

5. Снимите подушку заднего сиденья.

1:2025



6. Поверните 4 зажима на 90 градусов по часовой стрелке и выньте крышку из смотрового лючка топливного насоса.

1:200

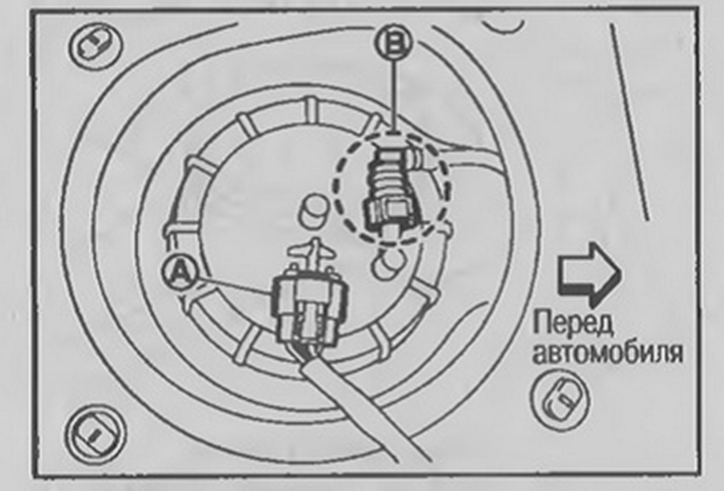

7. Отсоедините разъем А и быстросъемный штуцер В топливного шланга.

1:326


2:831

8. Выверните стопорное кольцо при помощи инструмента.

2:932


3:1437

9. Снимите датчик уровня топлива, топливный фильтр и топливный насос в сборе.

3:1580

Внимание! Не сгибайте рычажок поплавка при снятии.

3:1676

ПРОВЕРКА ПОСЛЕ СНЯТИЯ

3:1720

Убедитесь, что на датчике уровня топлива, и в целом на насосе нет дефектов и посторонних частиц.

3:1898

УСТАНОВКА

3:1920

Установка выполняется в порядке, обратном снятию.

3:2015



2. Замена бензонасоса в Nissan Tiida

Некоторое время назад машина моя заглохла посреди города.
После совместных обсуждений, был поставлен правильный диагноз — хана бензонасосу.
Ниссан предлагает поменять эту деталь в сборе вместе с корпусом, датчиком уровня и т.п.

3:483

 Замена бензонасоса в Nissan Tiida

4:988

Я полез по магазинам и несколько опечалился:

4:1073


5:1578

40 тысяч, Карл. Это же половина контактного движка!
Нет, на emex можно и за 19-20 найти, но 20 тысяч — это же 3 недели голодать всей семьей.
И из заменителей только Pierburg7.02701.13.0, о котором нет никаких отзывов.
Полез на просторы интернетов. Как ни странно, много где рекомендуют не париться и взять бош 0580453453. Но нигде я не смог найти, как это сделать наглядно.
К сожалению, не все успел зафоткать, но то, что есть — выкладываю.
Итак, начнем с теории, что из себя представляет насос в сборе:

5:2446




6:504

вид сбоку

6:525

Вот, то что обозначено синим и есть сам насос. Он и оказался нерабочим. Его менять и будем.

6:691

Что нужно для замены?
Сам насос от Приоры\десятки: Bosch 0580453453 и топливная термоусадочная трубка (~10 см):

6:881


7:1386

насос и трубка

7:1416

Разъем с клеммами:

7:1453


8:1958

разъем

8:1974

Клеммы будут переобжаты на оригинальные провода, а разъем будет вставлен сюда:

8:2122




9:504

Фен — без него ой как неудобно снимать\надевать термоусадку.

9:619

При замене можно использовать молоток и упор в виде бруска дерева.
Насос, который стоит с завода: MARWAL 0975 611 9900

9:821


10:1326

заводский насос

10:1359

Сам электронасос, который стоит внутри MARWAL — это automotive ttp45608. По емексам\экзистам не бьется.

10:1529


11:2034



Сравнение с Bosch

11:30

Диаметр идентичен, высота немного больше.

11:110


12:615

automotive ttp45608

12:638

Разборку самого насоса не запечатлел. Там все на защелках — разбирается интуитивно.
Оригинальные клеммы меняются (переобжимаются) на те, что показаны ранее.

12:930


13:1435

Оригинальные клеммы

13:1476

После спешной замены остался вопрос:
Где стоит топливный фильтр (тонкой очистки) и как его поменять?

13:1663

И да, теперь при включении зажигания слышно, что насос включился и подал топливо).

13:1815

3. Чистка бензонасоса в Nissan Tiida

Сегодня детально разобрался в бензонасосе.
Что необходимо для чистки: нужно снять задний диван и открутить держатели лючка. Далее очистить все от грязи, отсоединить разъем от бензонасоса и отсоединить трубку, которая находится под давлением на столько, что может брызнуть бензин.

13:2393



Чистка бензонасоса в Nissan Tiida

14:504

Необходимо все помыть чтобы в бак не попала грязь

14:598

Откручиваем насос и аккуратно вынимаем его

14:681


15:1186

Вот сам бензонасос

15:1224

Чтобы добраться до сеточки, нужно снять шплинт около приёмного канала и снять нижнюю крышку, которая держится на 3 защёлках.

15:1454


16:1959

Вот какая грязь была там. Что-то маслянистое даже плавает

16:2067




17:504

все вымыл из нижней крышки

17:556

И моем саму сетку, я ее не стал снимать побоялся отломить крепления поэтому пролил её жидкостью для очистки карбюратора и продул.
Работа несложная заняла минут 20 времени, и она не лишняя грязи было много.

17:932


18:1437
