Технические характеристики видеорегистратора AMP HD DVR-600, установка и правильное подключение видеорегистратора в ВАЗ 2110, 2111, 2112 через тумблер

Содержание статьи:

0:37

1. Технические характеристики видеорегистратора AMP HD DVR-600 для ВАЗ 2110, 2111, 2112

0:178

2. Установка видеорегистратора в ВАЗ 2110, 2111, 2112 через тумблер

0:293

3. Правильное подключение видеорегистратора в ВАЗ 2110

0:400

1. Технические характеристики видеорегистратора AMP HD DVR-600 для ВАЗ 2110, 2111, 2112

1:1046

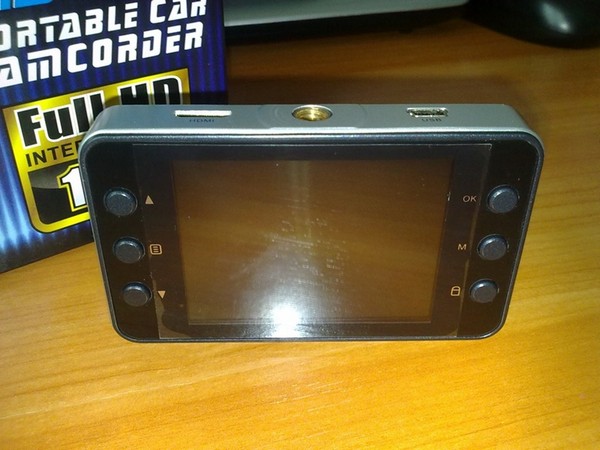

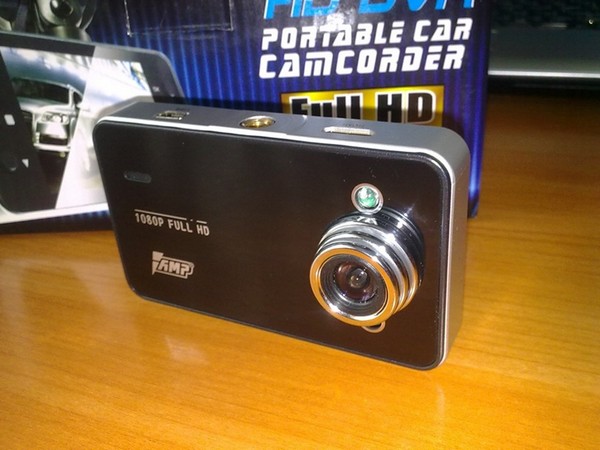

Приобрёл себе видеорегистратор AMP HD DVR-600.
Основные характеристики:

1:1172
  • экран 2.7 TFT
  • запись звука
  • угол обзора 140 градусов
  • интерфейсы HDMI & USB2.0
  • матрица камеры 5 Mega Pixels
  • поддержка карт Micr SD до 32 Gb
  • режимы записи видео: 1920х1080-10fps, 5.6 Gb/час, 1280х720-30fps, 3 Gb/час, 640х480-30fps, 1/3 Gb/час.
  • длительность роликов: 1, 3, 5, 10 мин.
  • поддержка непрерывного режима записи видео
  • ночной режим
  • стандарт видеофайлов AVI
  • встроенный аккумулятор
  • время, дата
  • режим фотосъёмки

По качеству устраивает. С формой видеорегистратора не мог сначала определиться, в итоге выбрал такую, т. к. показалась более удобной и надёжной. На экран сразу наклеил защитную плёнку.
Видео будет позже.

1:2247



2:504

3:1009

2. Установка видеорегистратора в ВАЗ 2110, 2111, 2112 через тумблер

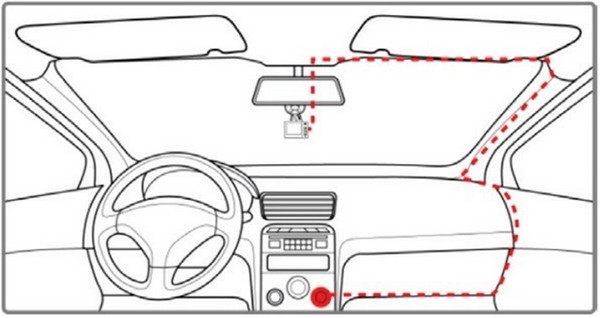

Решил вынести на обозрение способ, который немного разгрузит прикуриватель. Сегодня у каждого в машине есть видеорегистратор, но его провода многим надоедают и мешают управлению авто. Как же избавиться от надоедливых проводов? Для этого нам нужен провод для подключения видеорегистратора с запасом, так, чтобы его было возможно спрятать по передней стойке нашего авто. Думаю, у вас в комплекте есть такой кабель. Вы должны его проложить от зеркала заднего вида, немного за потолочной облицовкой, по правой передней стойки через заднюю стенку панели (бардачка) прямо к пучку проводов и разъему на прикуривателе.

3:2245



Подключение видеорегистратора в ВАЗ 2110, 2111, 2112 через тумблер

4:504

Далее собираем декоративный тумблер с подсветкой.

4:600

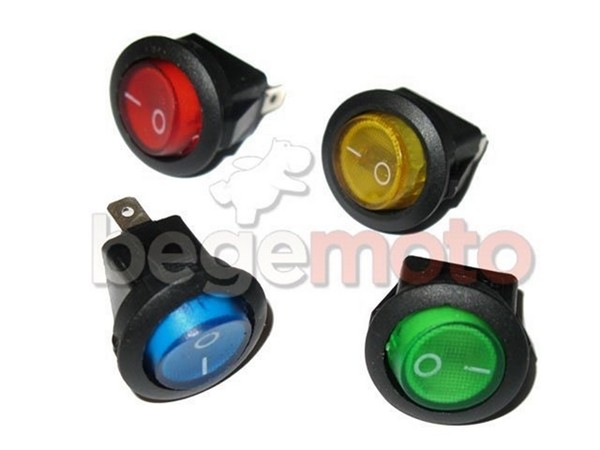

Берем один из тумблеров их множество видов и расцветок.

4:705

5:1210

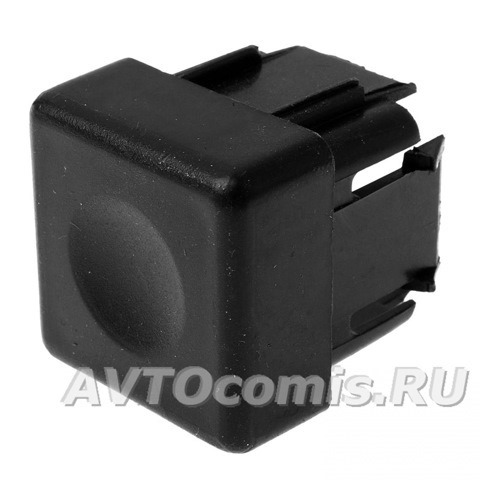

В фальшкнопке

5:1239

6:1744

На панели вырезаем отверстие и вставляем туда нашу кнопку.
Подключаем провода к кнопке через разъемы (мама)

6:1945

7:2450

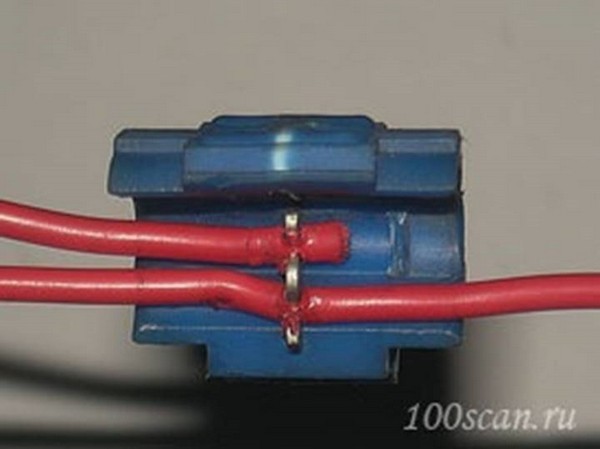

И у нас уже есть провода, которые мы можем подключить через Ваги.

7:120

8:625

9:1130

Непосредственно к разъему прикуривателя и нашему зарядному устройству по схеме.

9:1282

10:1787

Как можно подключить питание, к зарядному устройству без пайки. +12 вольт- сердечник, минус-лапки

10:1965

11:2470



12:504

13:1009

Тогда провода не будут видны и управление видеорегистратором будет через нажатие тумблера.

13:1181

14:1686

3. Правильное подключение видеорегистратора в ВАЗ 2110

Правильное подключение регистратора в ВАЗ 2110

15:2293



Купив видеорегистратор, я сразу столкнулся с проблемой. В десятке очень глубокий колодец штатного прикуривателя и штекер питания регистратора просто не доставал до контактной пластины. Я решил не заморачиваться с прикуривателем, и сделать сразу всё красиво, без лишних проводов.

15:516

Наверное, все современные видеорегистраторы имеют функцию «начало записи при подаче питания», т.е. достаточно подать на регистратор 12 в и он сразу начинает записывать. Как раз эту функцию я и буду использовать.
Я не хотел делать лишних кнопок и не хотел подключать к замку зажигания. Прикинув, где же взять 12в, чтобы не выполнять лишних действий, я решил подключиться к переключателю света.

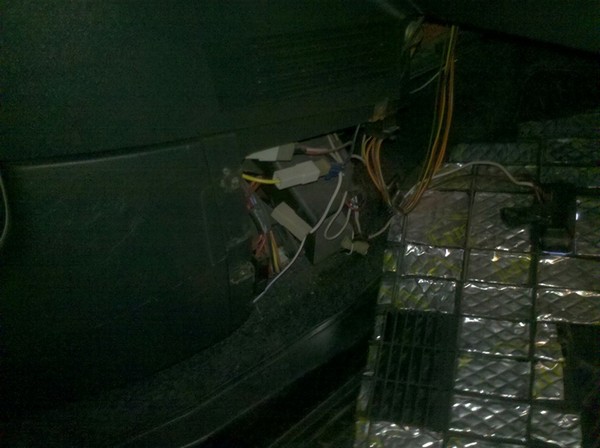

Для того чтобы не искать в кипе проводов, нужный мне провод, я подключился к коннектору подсветки прикуривателя. Для того, чтобы его найти, достаточно открутить крышку центральной консоли и найти там белую колодку с одни проводом.

15:1653

16:2158



17:504

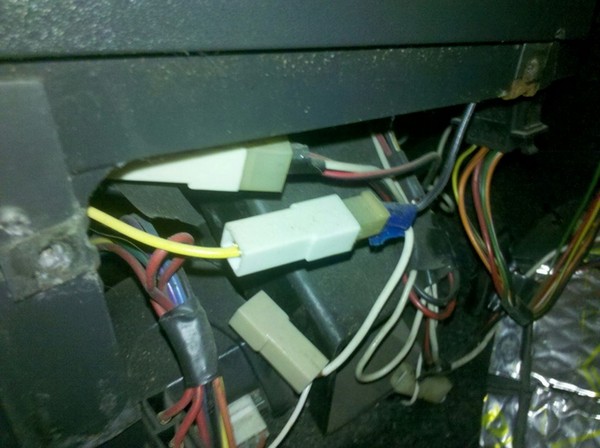

Вот эта колодочка, с жёлтым проводом.

17:575

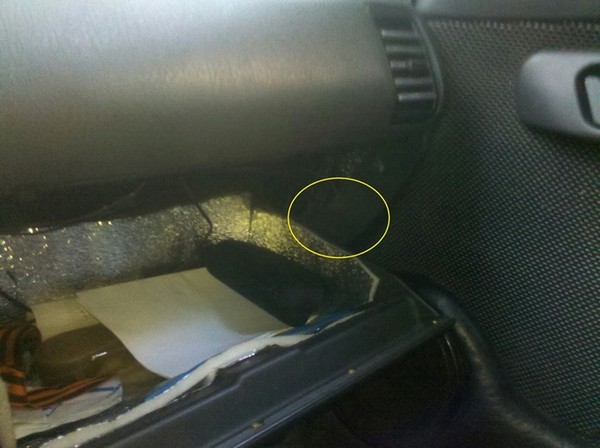

Штекер регистратора, который вставляется в прикуриватель, я не обрезал. Подключив к нему провода, я аккуратно спрятал его в нише торпеды, которая находится внутри бардачка, справа.

17:908

18:1413

Провода легко прячутся в бардачке, затем под стойкой и обшивкой крыши.

18:1545

19:2050



20:504

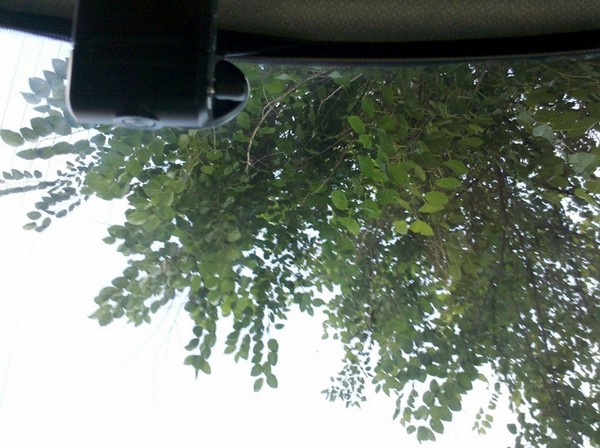

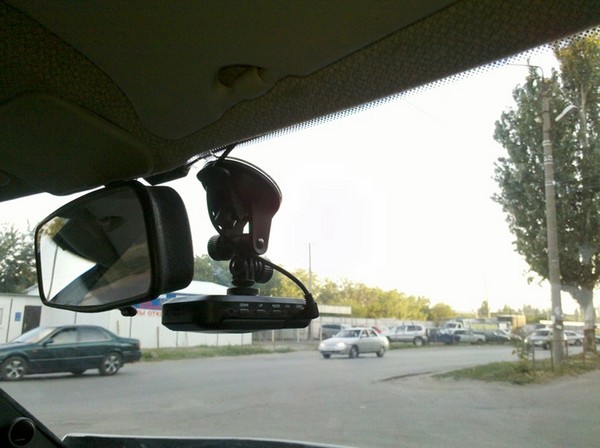

Сам регистратор, я повесил за зеркалом, его там почти не видно, не маячит перед глазами.

20:666

21:1171

Получилось очень удобно, достаточно включить свет или просто габариты и регистратор автоматически начинает съемку. А так как днем мы все равно включаем свет мы совсем не выполняем лишних действий.

21:1536
