Турбина ТКР на двигатель ваз 2107 2106 2101 и другой классики



0:7



0:17

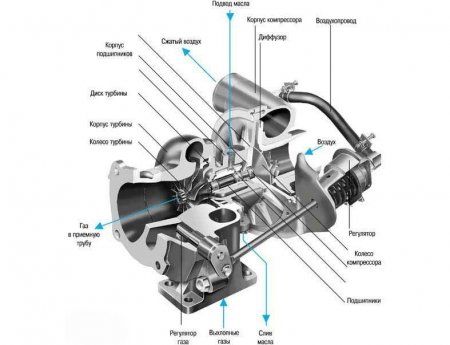

Турбина ТКР на двигатель ваз 2107 2106 2101 и другой классики

1:522

Итак, можно ли поставить турбонаддув на двигатель Жигулей? И как поставить турбонаддув на двигатель автомобиля Жигули? Давайте вспомним технические характеристики. Возьмем, например, автомобиль «ВАЗ-2103»: двигатель с рабочим объемом 1458 см. Развиваемая мощность будет составлять 77 л. с. при 5600 обмин. Главная цель того, что вы ставите турбонаддув на Жигули – это увеличение максимальной мощности серийного карбюраторного двигателя примерно на 15-20%. При этом надежность двигателя не будет снижена, а также не изменится серийность основных деталей и узлов. Также мы имели возможность оценить, насколько будет снижен удельный расход топлива при данном изменении.

1:1734

Установка турбокомпрессора ТКР

1:1799

В качестве эксперимента мы выбрали наименьший из серийно выпускаемых в Советском Союзе по ГОСТ 9658-66 турбокомпрессор ТКР-7, который оборудован радиальной центростремительной турбиной. Диаметр рабочих колес составляет 74 мм, степень повышения давления Пк равна 1,6, расход воздуха составляет 0,4 кг/с.

1:2346



Значительное повышение давления горючей смеси на впуске может привести к раннему выходу из строя двигателя – очень быстро прогорят поршни, обгорят выпускные клапаны и прочее. Именно поэтому мы решили немного ограничить степень повышения давления величиной до 1,2. Это позволило увеличить мощность двигателя на 15-20%. Далее мы уменьшили подвод отработавших газов в турбокомпрессор при помощи установки перепускного патрубка, который должен отводить часть газов в выпускную трубу мимо турбины. При этом применили сменные дросселирующие шайбы на впуске в ТКР.

1:1026

Чтоб отработать компоновку ТКР на специальном стенде, который имитировал двигатель, установили штатный выхлопной, а также впускной коллекторы двигателя. К ним подсоединили компрессорный и турбинный тракты ТКР, при этом учитывали минимальные потери давления, а также прочность конструкции и, соответственно, размещение в пределах моторного отсека автомобиля «ВАЗ-2107». Тут же был определен способ, как установить карбюратор и воздушный фильтр, а также конфигурацию и крепление маслопроводов, как расположить термопары и датчики давления.

1:2019



Турбокомпрессор разместили со стороны впускного и выпускного коллекторов двигателя. Ось сориентировали параллельно коленчатого вала двигателя. Для плавного сопряжения при помощи короткой трубки были соединены приемный патрубок турбины с выпускным коллектором. Для вывода отработавших газов из ТКР была доработана приемная труба глушителя со специальным патрубком.

1:682

Монтаж турбокомпрессора ВАЗ

1:740

Чтобы смонтировать турбокомпрессор в моторном отсеке автомашины «ВАЗ-2107», пришлось убрать аккумулятор в левую часть отсека. С двигателя нам пришлось снять карбюратор и воздушный фильтр, а на штатную площадку карбюратора через паронитовую прокладку мы установили приемный алюминиевый патрубок. Для надежности закрепили конструкцию болтами. При этом не забывали удалить штатную приемную трубу.

1:1472

Через штатную прокладку на шпильки выхлопного коллектора необходимо установить и хорошо закрепить газоподводящий патрубок. Снизу вводим доработанную приемную трубу глушителя. Далее через медную прокладку необходимо соединить эту конструкцию с треугольным фланцем перепускной трубы патрубка газораспределения. ТКР необходимо установить и закрепить на горизонтальный фланец патрубка. Далее необходимо ввести в выпускной тракт ТКР цилиндрическую законцовку отводящего патрубка, который имеет уплотнительное кольцо. После этого необходимо закрепить прямоугольный фланец патрубка через медную прокладку на приемной трубе ТКР.

1:2637



Между патрубком компрессора ТКР и впускными, выпускными патрубками устанавливается соединительный патрубок диаметром 50мм, который закрепляется пластиковыми хомутами. Также устанавливаем алюминиевый патрубок на выходе компрессора ТКР, который через дюритовую муфту закрепляем ленточными хомутами. Карбюратор крепится к горизонтальному фланцу патрубка выхода при помощи штатных шпилек и через штатную же прокладку.

1:774

Далее удаляем вторую справа прижимную пластину крышки головки блока и штатные тяги привода дроссельной заслонки. В месте прижимной пластины монтируется кронштейн привода дроссельной заслонки, к которому крепятся кулисы и длинные тяги привода дроссельной заслонки. Трубопровод гидровакуумного усилителя закрепляется на специальном штуцере входного патрубка, подсоединяем указатели приборов и датчики. Далее устанавливаем штатный фильтр воздуха со штатным подсоединением трубы вентиляции картера.

1:1702

Для возможности сравнения показателей двигателя до и после установки турбины проводились испытания. В программе испытаний были испытания на приемистость, скоростные испытания на подъеме и на горизонтальном участке.

1:2105



Температура газов перед турбиной контролировалась при помощи авиационного термометра со шкалой до 950 градусов Цельсия. Датчик был установлен в подводящем патрубке ТКР по оси газового потока.

1:355

Итоги работы.

1:386

Проанализировав итоги проделанной работы, можно смело утверждать о возможности размещения ТКР-7 в моторном отсеке любой модели ВАЗ, исключая 2108 и 2109, без изменения серийности узлов. Двигатель жигулей с установленной ТКР запускается без затруднений и устойчиво работает на всех диапазонах частот вращения. При достижении 4000 об/мин давление наддува начинает превышать атмосферное, то есть в этом режиме обеспечивается форсаж на уровне 20%, что, безусловно, положительно влияет на динамику разгона. Испытуемый ВАС – 2107 при загрузке 4 человека, набирал 100 км/ч за 18 секунд, при этом у автомобиля без ТКР – 24 секунды.

1:1505

Температура двигателя с ТКР не отличалась от серийного на всех режимах испытаний. Отбор масла на смазку ТКР показывал понижение давления масла в магистрали на 0,1-0,2 кгс/см кв. при частоте вращения от 4500 об/мин, что находится в допустимых пределах.

1:1957

Касательно экономичности двигателей, то двигатель, оснащенный ТКР, показал снижение удельного расхода топлива на 15-20%.

1:2178



Также в течение испытаний были выявлены и недостатки установки ТКР. К примеру, при объеме двигателя 1200-1500 см куб. желательно использовать ТКР меньших размеров.

1:294

В описанном способе, как установить турбонаддув на двигатель, необходимое давление нагнетаемого воздуха (1,2 кгс/см кв.) достигается путем подбора дросселирующих шайб, но это трудоемко и занимает много времени. В дальнейшем данная проблема будет решаться путем установки в газопроводящем канале клапана, который будет срабатывать при достижении определённого давления топливо-воздушной смеси.
