Тюнинг бампера ВАЗ 2110, 2111, 2112

Содержание статьи:

0:35
  1. Передний бампер для ВАЗ 2110 из пенополистирола
  2. Защитная решетка в передний бампер ВАЗ 2110

    0:213
  3. Изготовление бампера ВАЗ 2112

    0:276
  4. Установка заднего бампера RS на Ваз 2111

    0:356

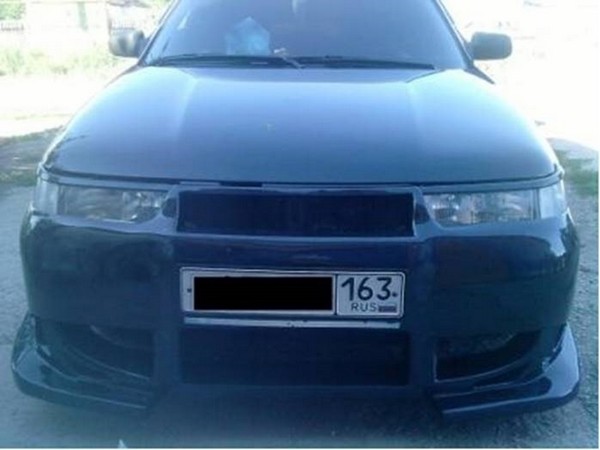

1. Передний бампер для ВАЗ 2110 из пенополистирола

Очень много чего продаётся, нахлобучек, бамперов, но всё это однотипное. Захотелось индивидуальности.

0:645

Давайте подробно рассмотрим, что получилось из стандартного бампера ВАЗ 2110, каким материалом все это было сделано и что получилось.

0:890

Дизайн бампера был найден во всемирной сети интернета, ссылку сайта к сожалению, не сохранили, но название бампера звучало довольно внушающие с самого начала «ДЬЯВОЛ» хотя сам Серега довольно добрый человек. Изначально такой бампер можно было купить в Москве или заказать, но со временем они просто утратили спрос и выпуск их сменили другие дизайны, но отказываться от идеи не стали – энтузиазма хватало свернуть целые горы.

0:1672

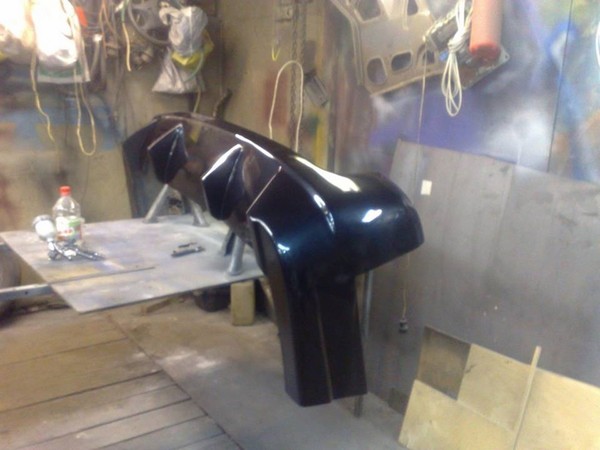

Для начала бампер естественно сняли и выпилили уже не нужные части, места приклеивания пенополистирола были зачищены грубым абразивом Р40 и обезжирены. Пенополистирол покупался в строительном магазине с размерами 1.5 на 2 метра, на весь бампер понадобилось 4 листа при толщине листа примерно 4 см. Клеить пенополистирол можно только на клей момент для дерева, другие клеи просто разъедали или вообще не клеили, например, жидкие гвозди даже вообще не склеивали поверхность ни к бамперу, не между собой.

0:2587



Передний бампер для ВАЗ 2110 из пенополистирола

1:504


2:1009


3:1514

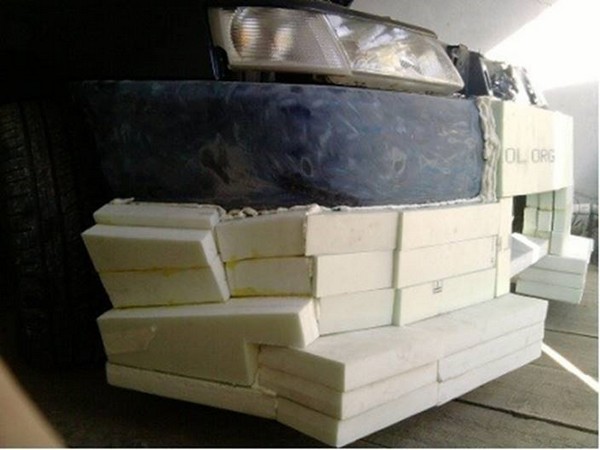

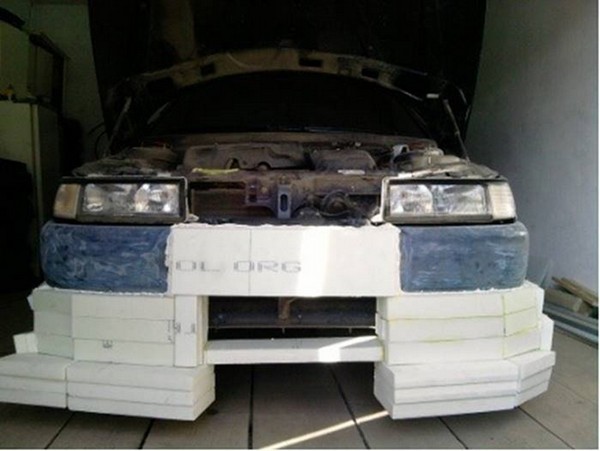

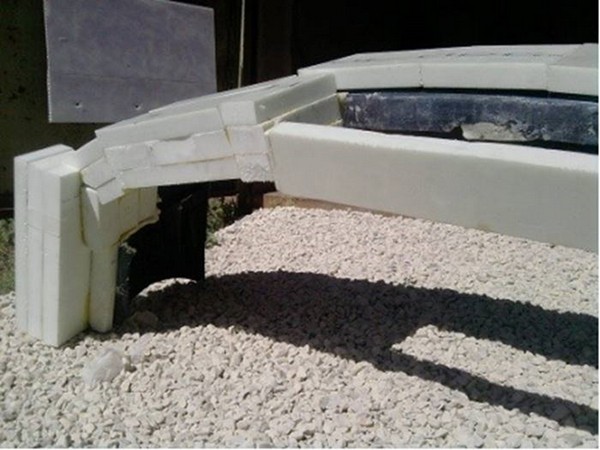

Вот так, изо дня в день, небольшими слоями происходило приклеивание бампера и придание нужной формы. Между каждым слоем давали выдержку до следующего вечера. Агдезия склеивания оказалось проста на все 100% при обрезке клей приходилось резать с наибольшими усилиями чем сам пенополистирол.

3:2045




4:504


5:1009

Как видно на фото клеить и приходилось маленькими кусочками и со всеми заботами на придание нужного объема ушло 15 вечерних дней. Чем дальше шло дело, тем естественно по быстрее хотелось поставить посмотреть то, что получается.

5:1427

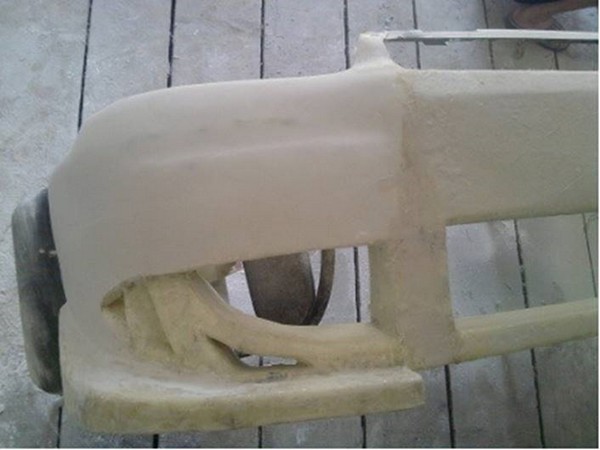

Но самая тяжелая работа была еще впереди – придание симметрии оказалось не таким уж и простым как казалось на первый взгляд. Абразивом Р 80 началась обработка пенополистирола, конечно после грубой обрезки канцелярским ножом. Пенополистирол, хоть и обрабатывался не трудно, но на весь процесс ушло 5 дней. С большим трудом довались сами оконные проемы, на них тратилась значительная часть времени. Придание формы заданного дизайна с картинки давалось с трудом, опыт приобретался в процессе самой работы.

5:2350




6:504

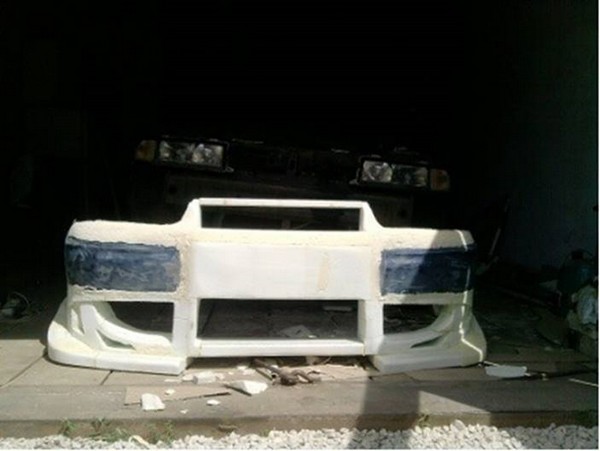

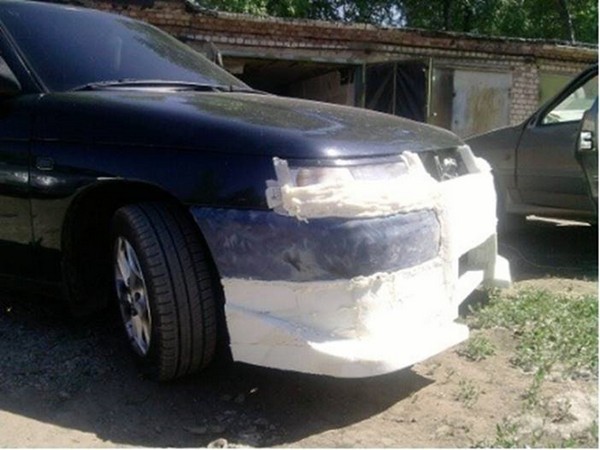

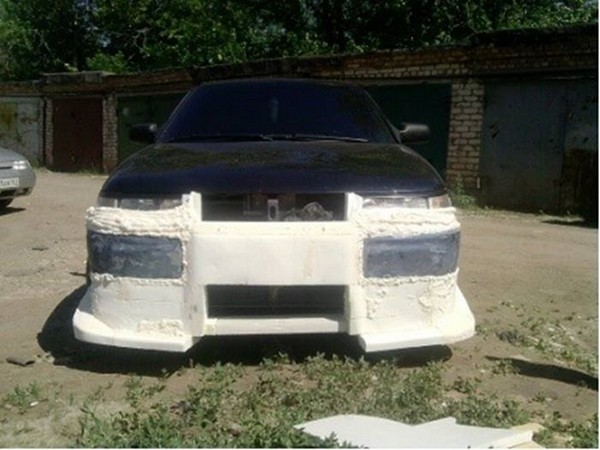

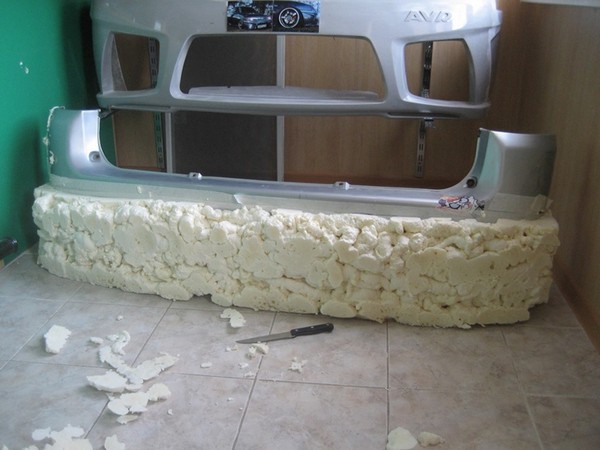

После первоначальной обработки бампер навесили и все полости, и реснички передних фар были залиты строительной пеной. Так базовая подготовка закончилась Сергей решил сделать пробный заезд по городу. И уже при выезде с гаража довольно сильно ударился о камень возле ворот. Не чего даже не треснуло просто прорезало пенополистирол и все. Клей вновь оправдал себя на все 100% чего в принципе и ожидали. Клиренс бампера выбрали самый оптимальный он стоял в приделах от 16 – 14см.

6:1370

Началась стадия обработки строительной пены, кстати пену можно применять практически любую просто желательно чтобы в ней было побольше пор. Это занятие оказалось еще более нудным и терпеливым, дело в том, что при ее обработке нужно применять очень маленькое усилие на саму колодку с наждачной бумагой (Р80) иначе она начинает крошится и высыпаться. Сразу возникло очень много вопросов как люди практикуют тюнингованные бампера, полностью отлитые из строительной пены? Но процесс неумолимо шел вперед и бампер был готов к стекло волоконным работам.

6:2377




7:504


8:1009

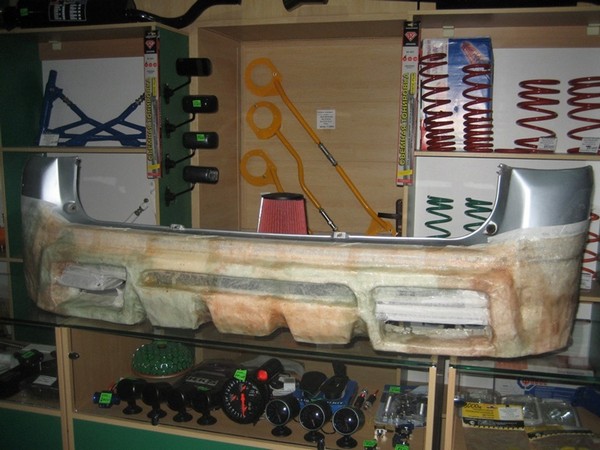

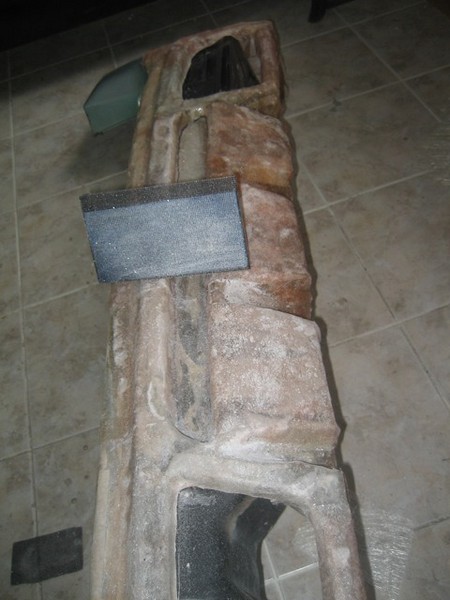

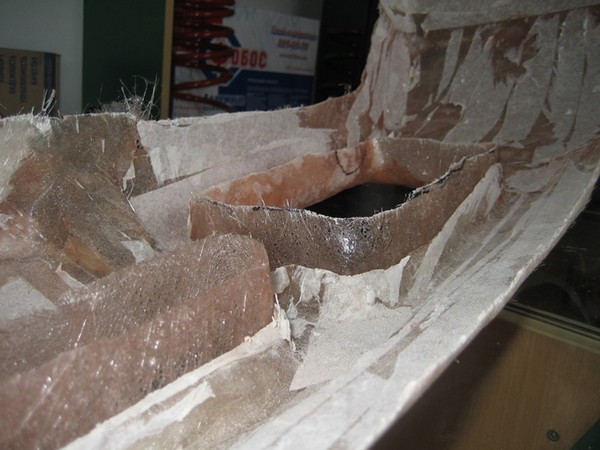

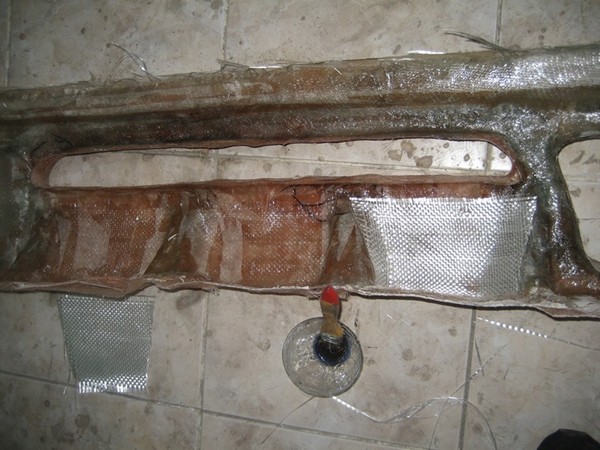

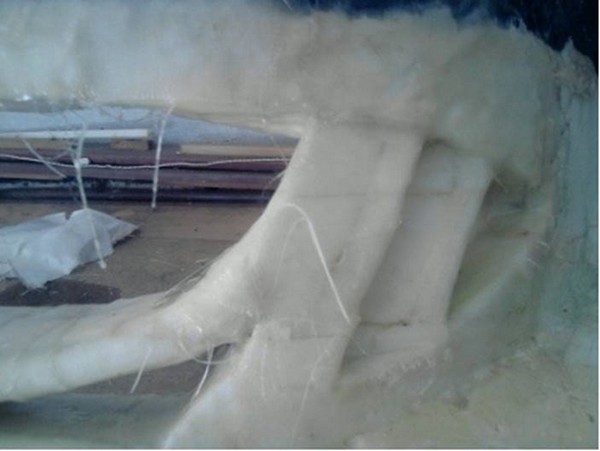

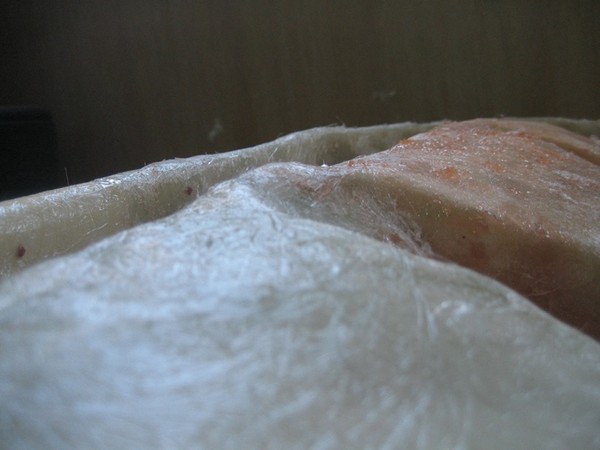

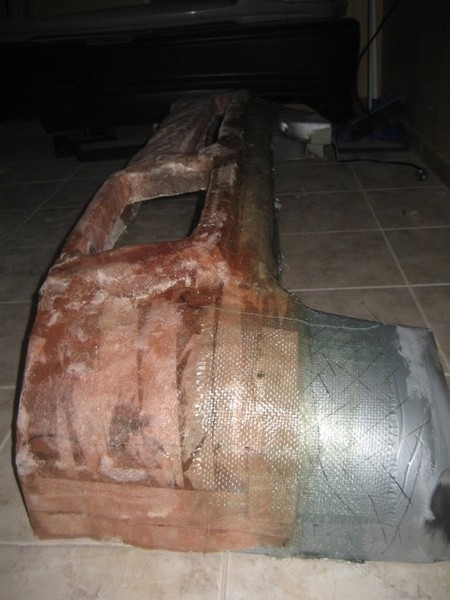

Закупили именно беглого стекло волокна так как с ним работать на много проще, взяли 8 квадратных метров. Для удобства работы волокно порезали на небольшие квадраты, чтобы удобней задавать нужные формы. Стекловолокно пропитывали эпоксидным клеем, купленный в строительном магазине, на весь бампер ушло 20 флаконов. Бампер проклеивали на 4 слоя по подходу за раз в 2 слоя. Низ бампера решили сделать более удароустойчивым и наклеили 8 слоев. Каждый слой пропитывали как мокрую бумагу кисточкой которых ушло кстати тоже несколько штук. На стекловолокно ушло еще 5 дней.

8:2043




9:504


10:1009

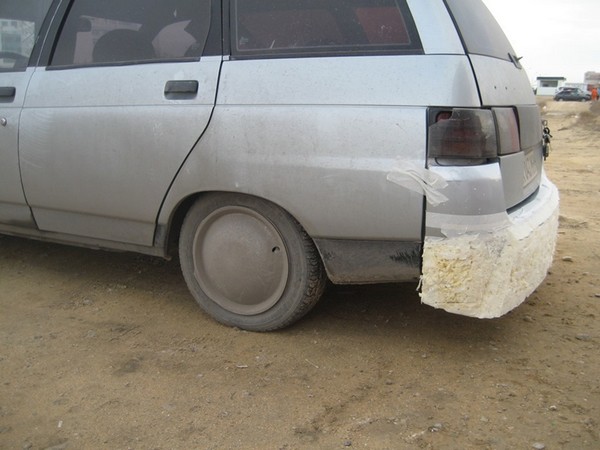

После чего бампер снова одели и решил сделать еще один, но уже более жесткий заезд. По спец маршруту по городу, по самым плохим дорогам, по самым высоким лежачим полицейским бампер выдержал, даже по заезд по щебню, это радовало. Сергей шутил мол зимой буду снег чистить возле гаража. Началась обработка стекловолокна.

10:1589

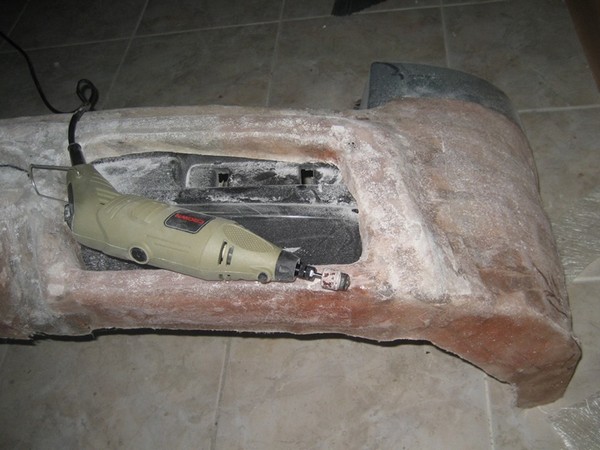

После предварительной зачистки грубым абразивом Р 40 где убирались не приклеенные нитки и выпуклости начались шпаклевочные работы. Предварительно закупили шпатлевки со стекловолокном 4кг, и 8кг шпатлевки для пластика. Тереть шпаклевку оказалось не очень приятным делом – много пыли и труда затрат. На помощь пришлось позвать своего друга он знал, как правильно и без ошибок подготовить бампер к покраске, продолжение работы было продолжено уже вдвоем. Но в основном вся нагрузка оказалось все-таки на нем, у него просто оказался не заменимый опыт – просто глаз алмаз, он когда-то занимался этим делом, и лишний раз подтвердил, что мышечную память забыть нельзя. От себя скажу, что шпаклевочный процесс довольно непростой и трудоемкий. Работа кипела 5 дней потратили все силы, всю шпатлевку, всю наждачную бумагу, и все деньги! До идеального состояния не дотянули совсем не много. Начали понижать зернистость абразивов и грунтовать бампер.

10:3307




11:504


12:1009


13:1514

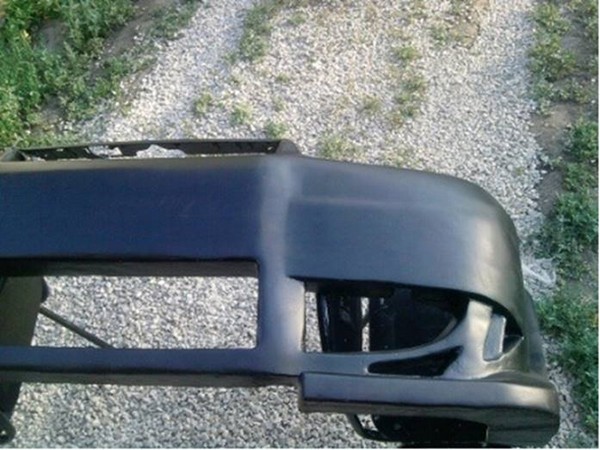

Так как машина была черной, то чтобы не заморачиватся в дальнейшем от будущих царапин, купили черный 2К акриловый грунт. Грунтовали несколько раз залили все мелкие поры. Кое где если честно остались недочеты, но для первого раза довольно неплохо.

13:1966

Покрасили в специализированном авто сервисе, на бампер подобрали краску 500гр и залили в 3 слоя лаком DuPont.

13:2160




14:504


15:1009


16:1514


17:2019




18:504


19:1009

Сохранить в Альбом

19:1047

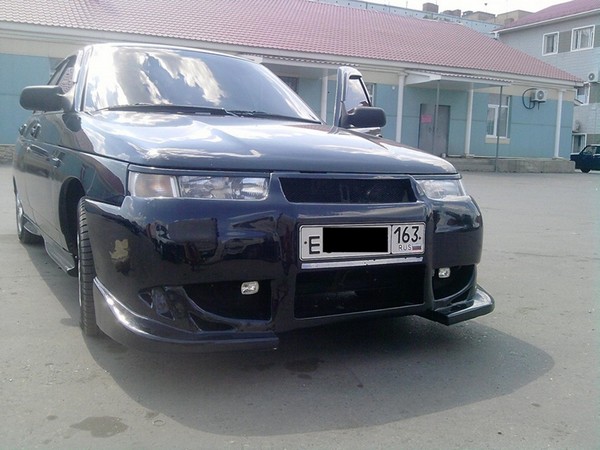

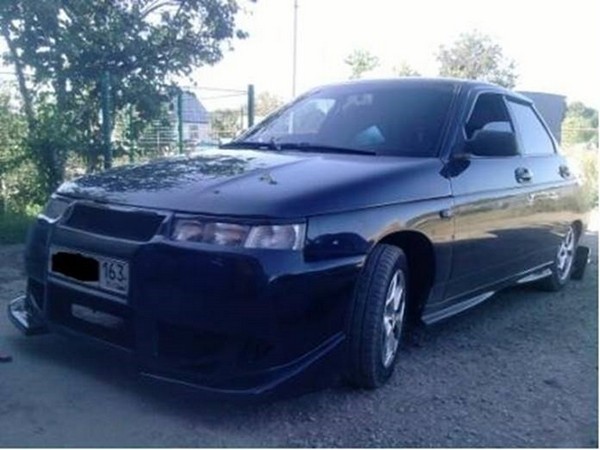

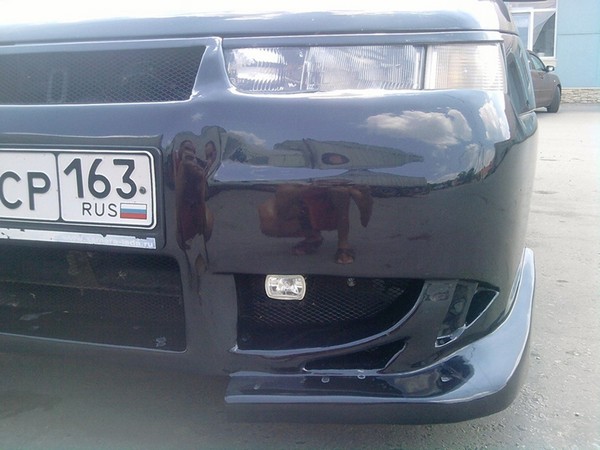

Результат налицо.

19:1083

2. Защитная решетка в передний бампер ВАЗ 2110

Сделал защитную решетку в стоковый передний бампер, вспомнил про неё, когда первый раз, после покраски, примерял бампер на машину.
Радиаторы стоят новенькие и хочется сохранить их в хорошем состоянии. Поэтому лишние отверстия закрываем и не ловим летящие вдоль дороги камушки!

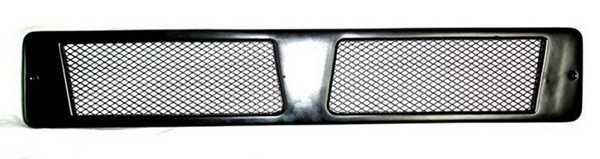

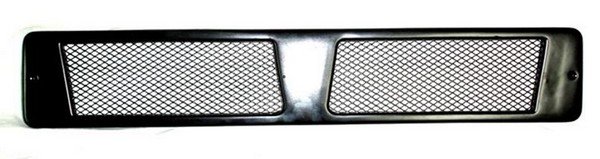

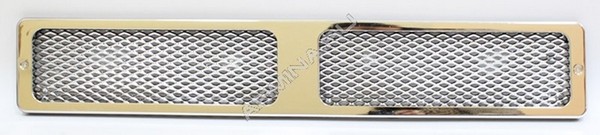

Для решения этой проблемы есть готовые вставки, которые без особых усилий можно найти в автомобильных магазинах:

19:1890

Защитная решетка в передний бампер ВАЗ 2110

20:2395



пример

20:15


21:520

и еще один

21:542

Мне данные варианты не очень нравятся, в большинстве случаев их вид оставляет двоякое впечатление.
Делаем свой)
Для этого мне понадобилась алюминиевая черная сетка. Доступна в магазинах запчастей и тюнинга.

21:927


22:1432

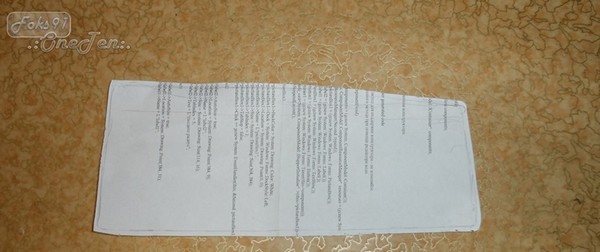

По отверстиям в бампере готовлю бумажный шаблон:

22:1525


23:2030

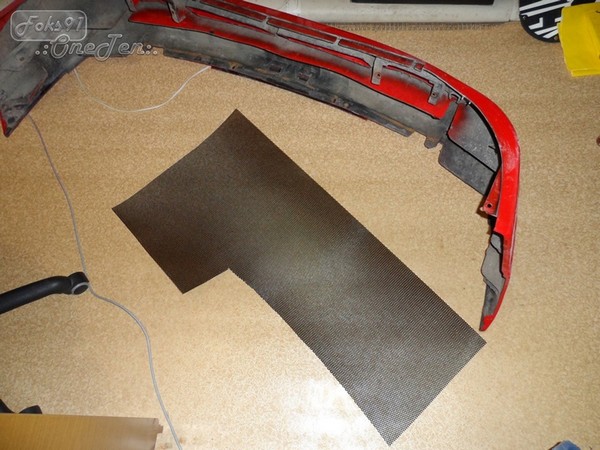

По нему режу сетку, оставляя с каждого края запас 20-25 мм. После формовка, наверное, на эту операцию уходит больше всего времени. От неё в дальнейшем напрямую зависит внешний вид и удобство установки.

23:363


24:868

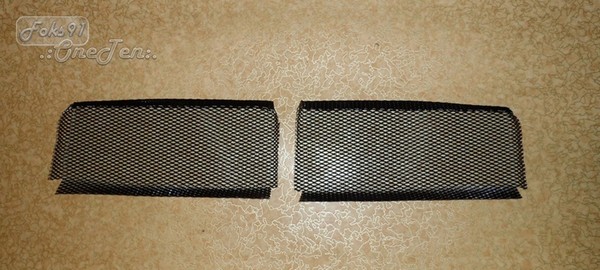

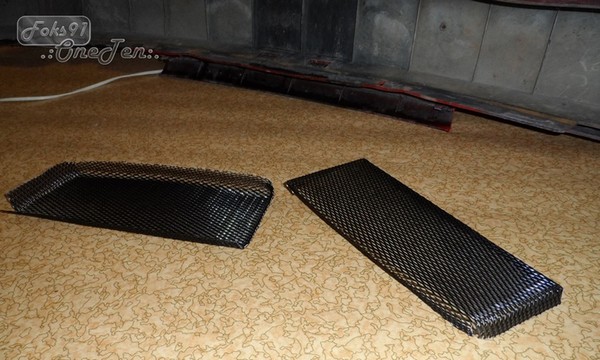

Готовые вставки

24:901


25:1406

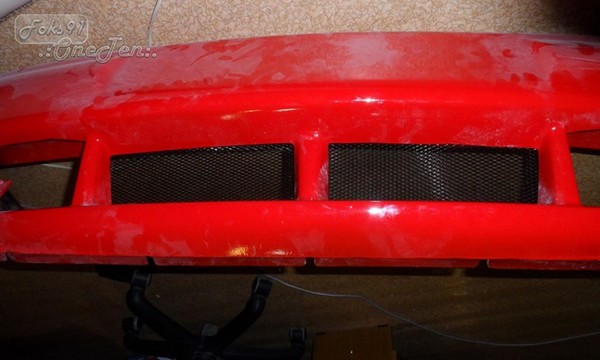

Финишная примерка на бампере:

25:1464


26:1969

Крепеж: винт М4 (в потай), гайка + шайба.

26:2041

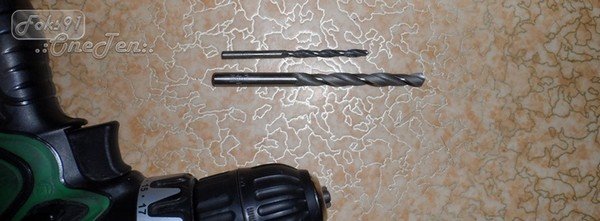

Маленькое сверло под основное отверстие, большое семерка для углубления под шляпу. Толщина бампера без проблем позволяет утопить шляпку винта, при этом надежность крепления не теряется.

26:345


27:850

По три отверстия на сетку. В центральной перегородке не стал делать, так как там будут датчики температуры.
Сверлил по очереди, постепенно прикручивая сетку по кругу, чтоб в процессе не смещалась.

27:1212


28:1717


29:2222

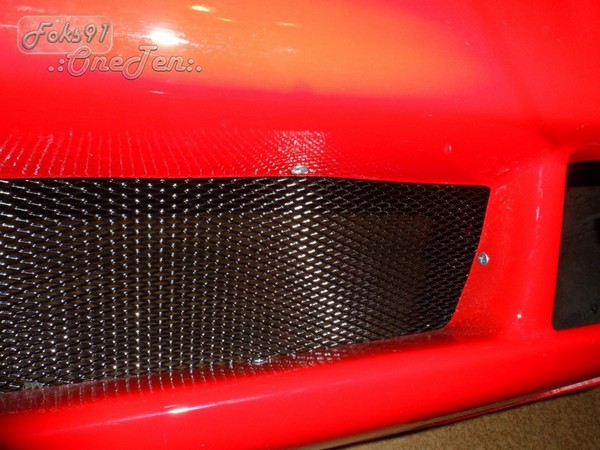

Готово

29:15

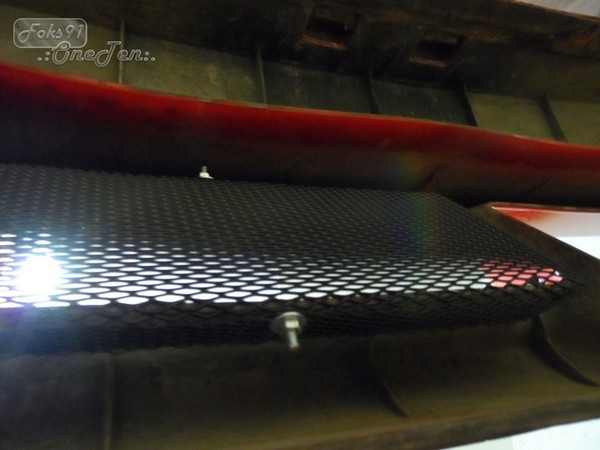

Вид с обратной стороны:

29:61


30:566

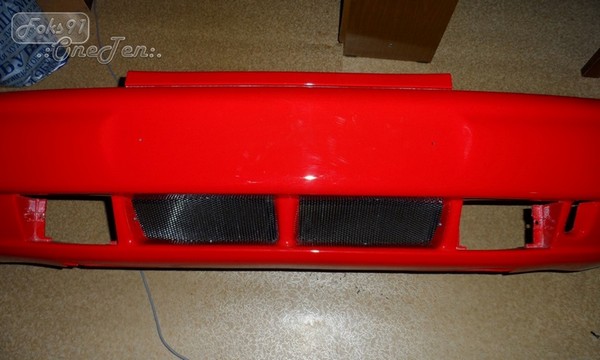

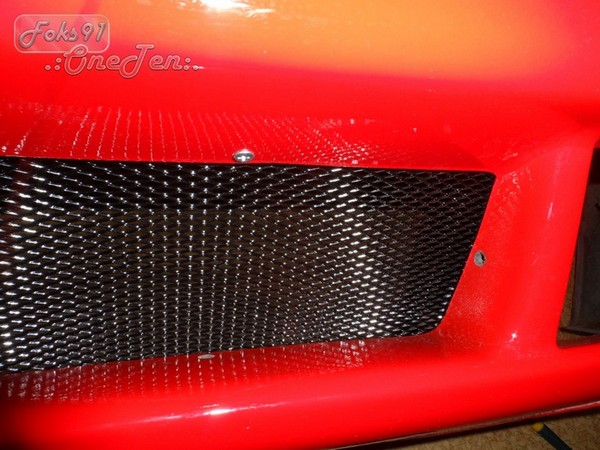

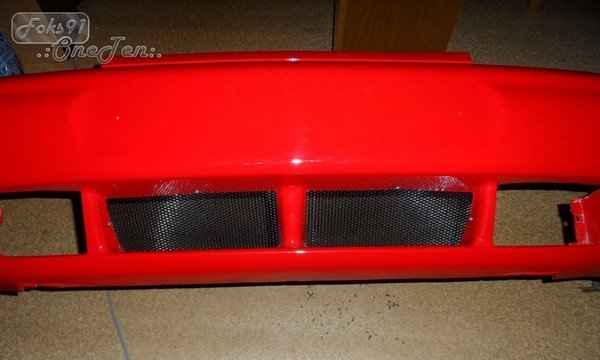

Итог проделанной работы

30:614


31:1119


32:1624

В конце протянул винты (потом покрашу в красный) и промазал гайки клеем, чтоб исключить самопроизвольное раскручивание.

32:1847

3. Изготовление бампера ВАЗ 2112

Все делается в первый раз и только собственными усилиями.

32:2016



Сохранить в Альбом

32:37

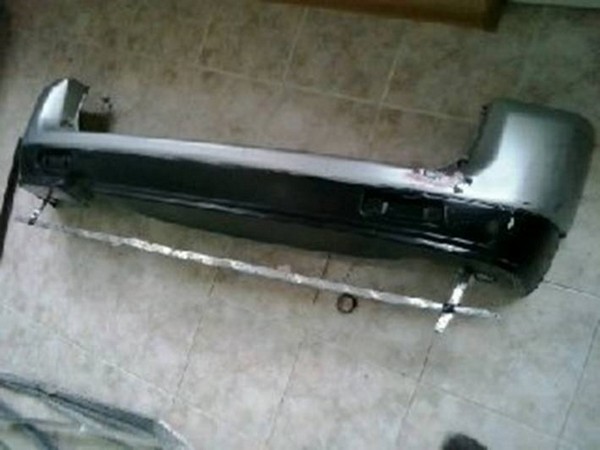

Снимаем бампер, и делаем стойки, чтобы пена, которой мы будем наращивать бампер, держалась и не сползала до того момента, пока застынет. Я использовал железные рейки, для центральной части, но забыл сделать тоже самое по бокам, из-за чего потом долго мучился так как пена не держалась, а просто сползала вниз.

32:599

Изготовление бампера ВАЗ 2112

33:1104

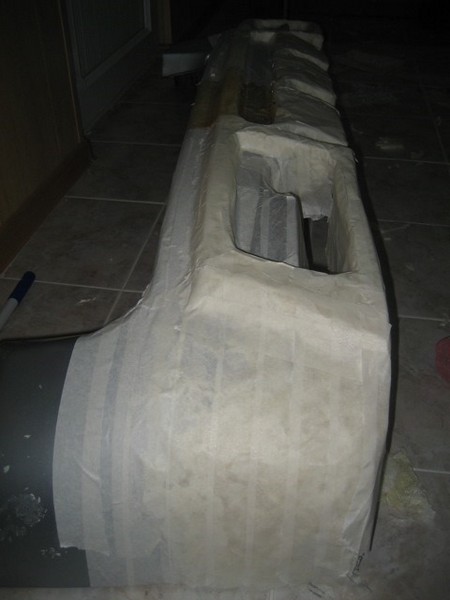

Далее обклеиваем бампер молярным скотчем так как отодрать пену в дальнейшем будет очень непросто.

33:1288


34:1793

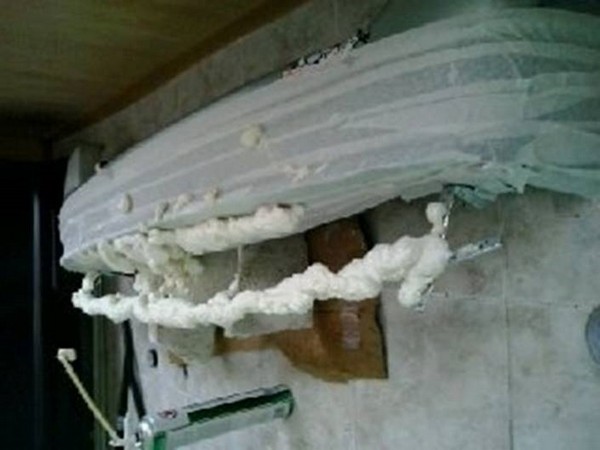

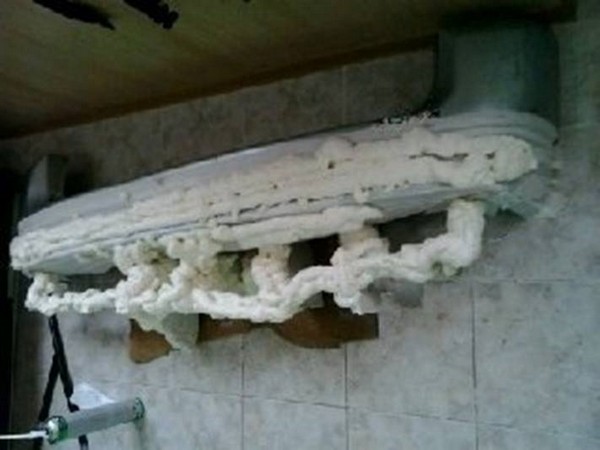

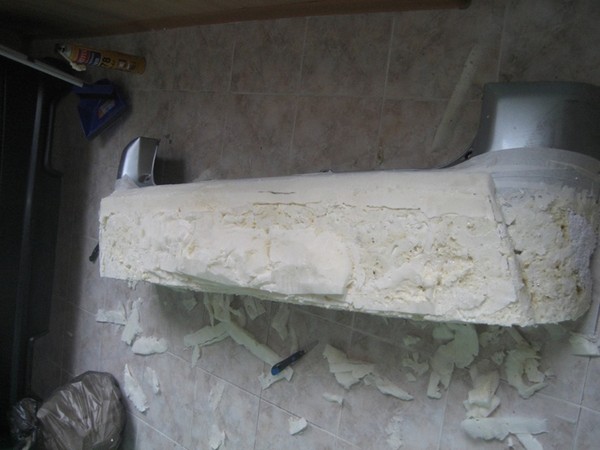

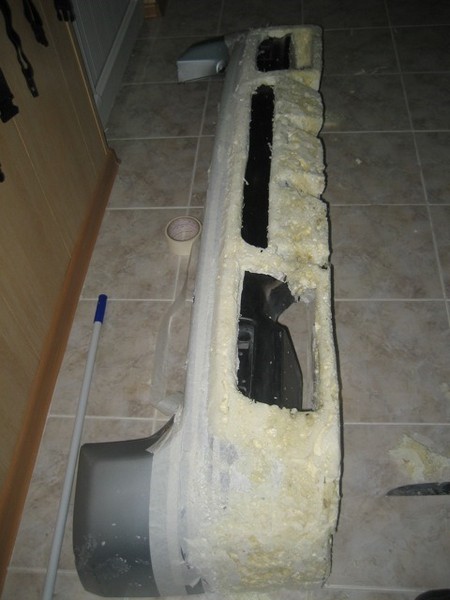

Ну и собственно начинаем все это дело запенивать. Пенил я в 2 захода, сначала все запенил, как все подсохло бампер был примерно обрезан по контуру, далее заполнял пустоты воздуха, оставшиеся после первого раза. Бампер лучше подвесить вверх ногами и сверху уже пенить.

34:2282




35:504


36:1009


37:1514

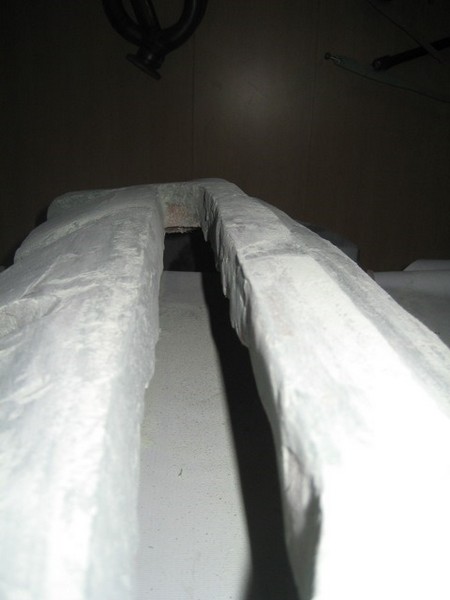

Теперь ждем пока все высохнет и начинаем придавать нужную форму. Для этого рисуем окантовку нашего рисунка прямо на пене и вырезаем по контуру. После чего ОЧЕНЬ ВАЖНО примерить бампер к машине.

37:1871


38:2376




39:504

У меня он получился слишком низким, громоздким и сам рисунок оказался слишком большим. Делаем тем же маркером разметку, где и что нужно обрезать. Заносим все это дело в помещение и обрезаем. Теперь рисуем уже точный рисунок нашего будущего бампера.

39:960


40:1465

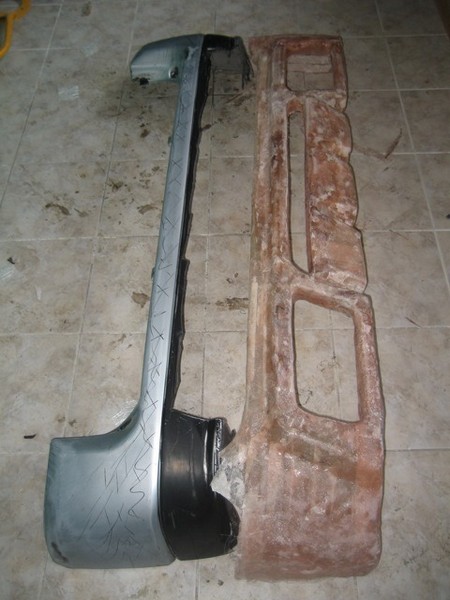

Посмотрели, повертели, все понравилось. Начинаем вытаскивать потроха.

40:1597


41:2102



Вытащили. Теперь крутим бампер во все стороны и обрабатываем края, выводим симметрию и закругляем все углы. ГОТОВО!

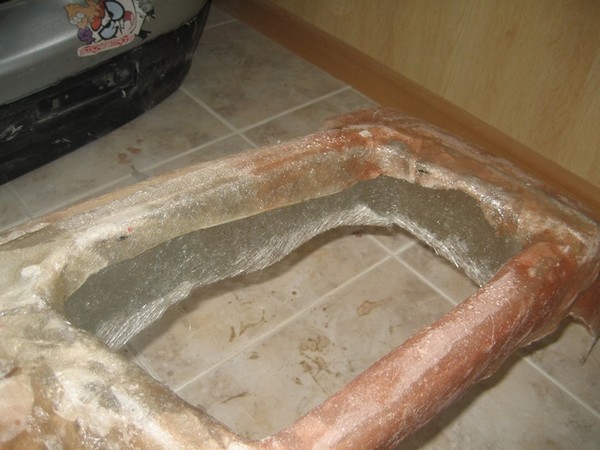

Теперь бампер нужно подготовить для работы со стекловолокном, для этого берем молярный скотч и обклеиваем наш бампер. Это делается для того чтобы в будущем можно было отодрать пену от нашей накладки из волокна и в тоже время скотчем мы делаем более ровную поверхность и убираем маленькие недочеты.

41:760


42:1265

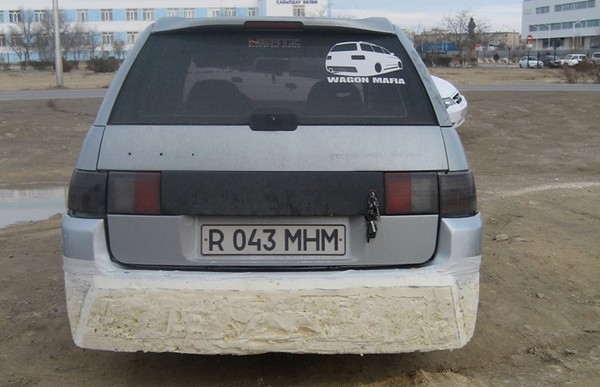

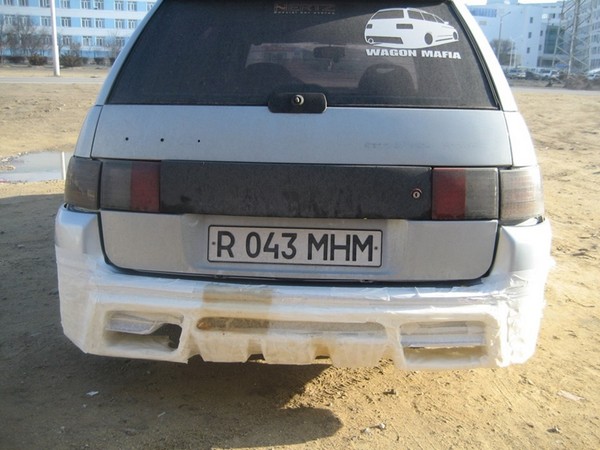

Наклеили. Теперь можно посмотреть, как это будет смотреться на машине. Берем бампер и бежим к машине. У тут понимаем, какие же мы молодцы. Больше всего боялся, что бампер будет громоздким, но думаю, я с этой проблемой справился.

42:1679


43:2184



Работа с пеной закончилась, начинаем орудовать стекловолокном.

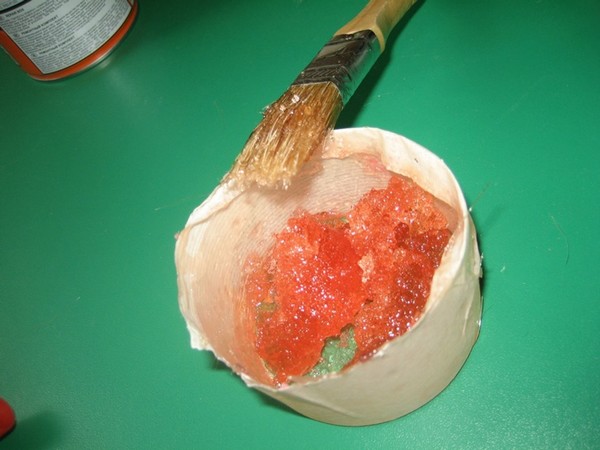

В ближайшем магазине подбора авто красок закупаемся стекловолокном и полиэфирной смолой, почему полиэфирная, а не эпоксидная? Главный ее плюс — она сохнет за 2 часа, а эпоксидке потребуется 24 часа.
Для первого слоя я использовал стеклоткань с плотностью 150, с ней легче работать так как она лучше ложится на деталь и быстрее сохнет. Ждем пока высохнет.

43:762


44:1267

Слой получился очень тонким. Теперь берем стеклоткань с плотностью 300 и наносим ею еще 2 слоя. ОЧЕНЬ ВАЖНО, не мешайте сразу много смолы с отвердителем, может получиться вот так.

44:1592


45:2097

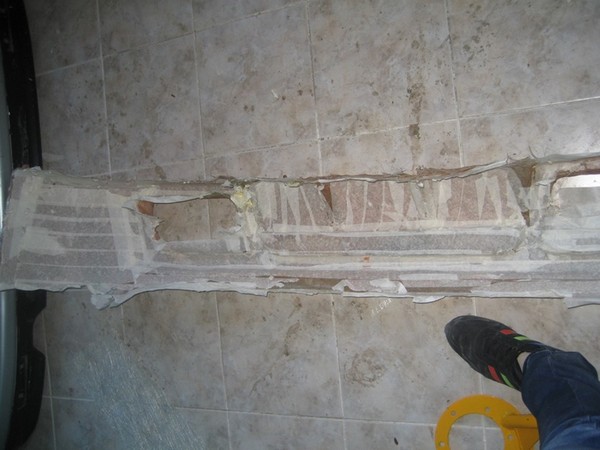

Ждем пока все схватиться и отдираем нашу форму от бампера, тут спасибо малярному скотчу, который мы нанесли на бампер в первой части, все снимается очень легко и без поломок.

45:319


46:824

Теперь нам нужно нарастить толщину, так как бампер все еще тонкий и может легко сломаться. Берем стеклоткань еще плотнее, на 400, и наносим слой изнутри.

46:1102


47:1607

Все, форма достаточно жесткая, теперь убираем все косяки, ровняем поверхность и очень долго материмся так как нужно было доводить до идеала на этапе пены! Сначала используем дремель, а выравниваем всю поверхность уже вручную.

47:2023




48:504


49:1009


50:1514

Наращиваем и ровняем борта, за которые у нас будет крепиться сетка.

50:1640


51:2145




52:504

Теперь займемся нашим старым бампером, срезаем все, то что нам мешает.
Далее готовим его для сращивания с нашей накладкой. Зашкуриваем поверхность и делаем надсечки, чтобы накладка держалась как можно крепче.

52:890


53:1395

Сращивание бампера с нашей накладкой.

53:1468


54:1973


55:2478



Собственно, вот и все, далее шпатлевка, грунтовка и покраска.

55:113


56:618


57:1123

Шпатлевка и грунт бампера

57:1174

Мне понадобилось:
1. Шпатлевка с крупными волокнами стеклоткани 1кг.
2. Шпатлевка с мелкими волокнами 1 кг.
3. Баллончик с грунтом 2 шт.
4. Шпателя и наждачка разной зернистости (очень, очень много наждачки.

57:1547

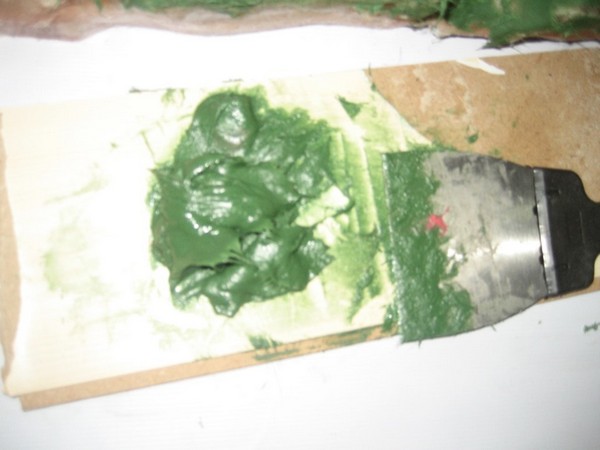

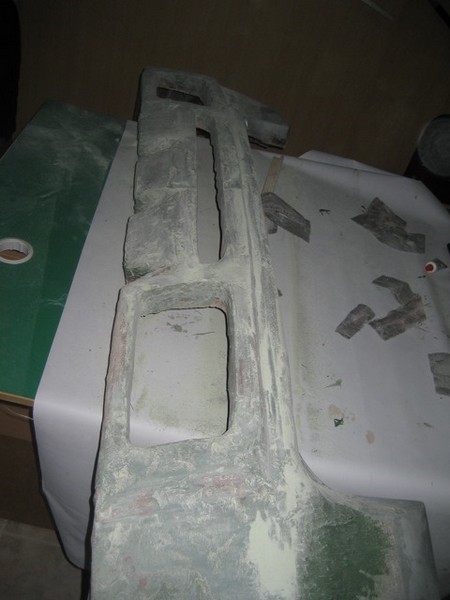

Для начала была куплена шпатлевка с крупными волосками стекловолокна, ею я убирал крупные косяки.

57:1730


58:2235




59:504

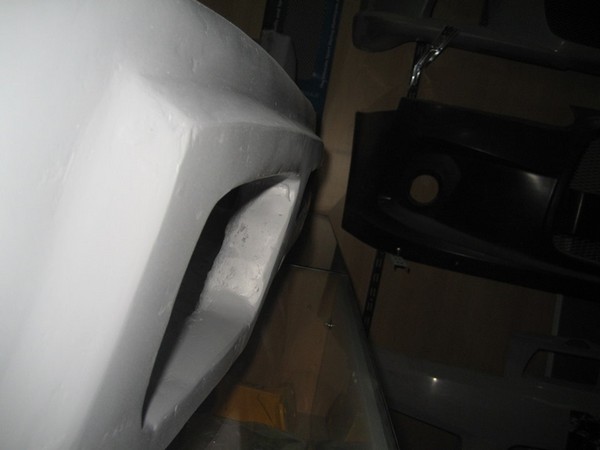

Далее, мы берем шпатлевку с мелким волокном - длина волокна примерно 2мм и уже ей выводим окончательный вид всех наших углов и поверхностей.

59:762


60:1267


61:1772

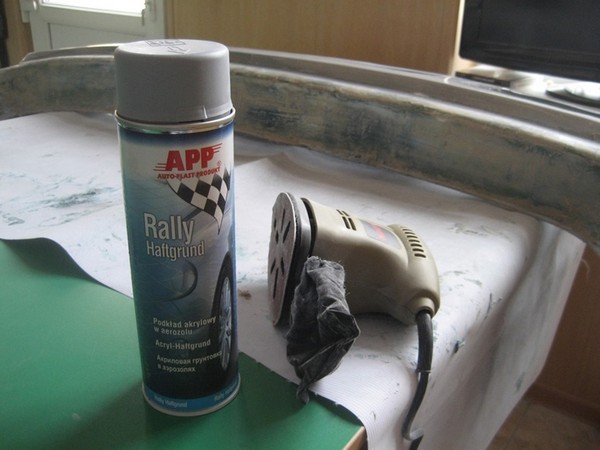

Поле того, как мы все выровняли и, вроде бы, все ровно, нужно сделать проявку. Я использовал баллончик с грунтом. Вымываем наш бампер и наносим небольшой слой грунта, и сразу видим все впадинки и ямки. Берем наждачку и опять все ровняем для гладкой глянцевой поверхности. В этом мне помог мой новый маленький друг.

61:2343




62:504


63:1009

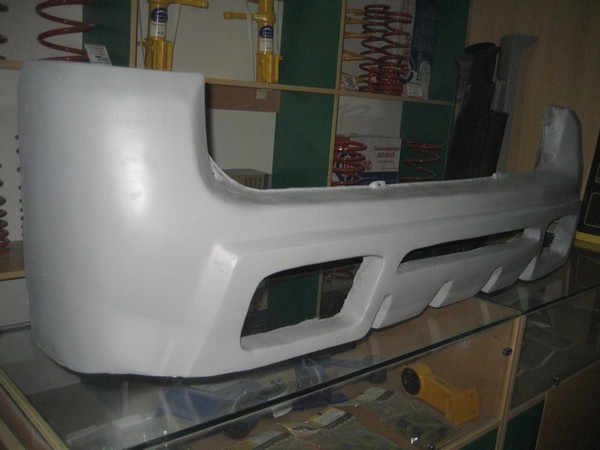

После того, как добились идеальных углов и ровной поверхности без шагрени и ямок, наносим финишные 2-3 слоя грунта, до однотонного цвета всего бампера.
Ну и собственно бампер готов!

63:1341


64:1846


65:2351




66:504

Установка будет после полной перекраски авто в белый матовый, либо ярко синий.

66:651

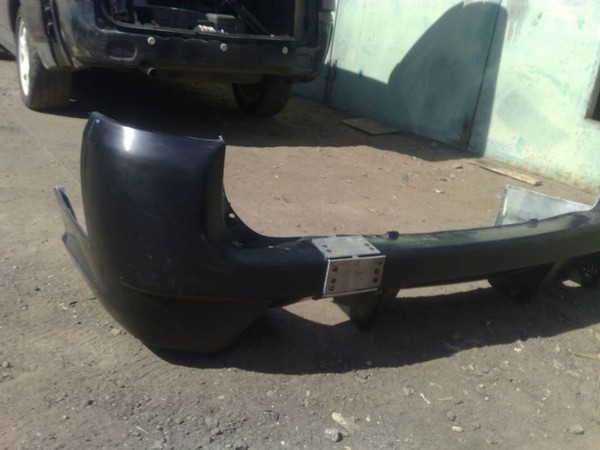

4. Установка заднего бампера RS на Ваз 2111

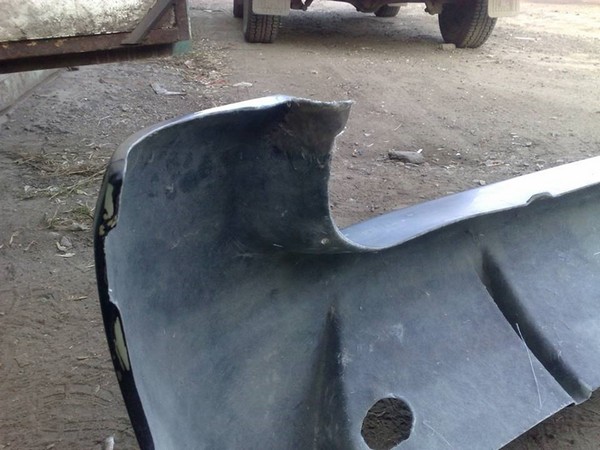

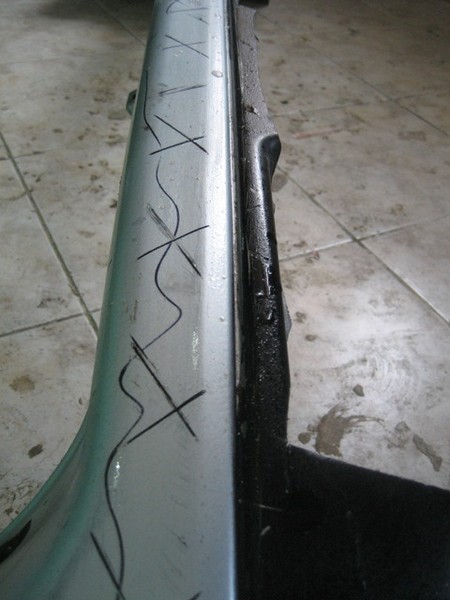

Начали его примерять к машине - он не хотел налезать. Решено было распилить и расширить его.

66:900

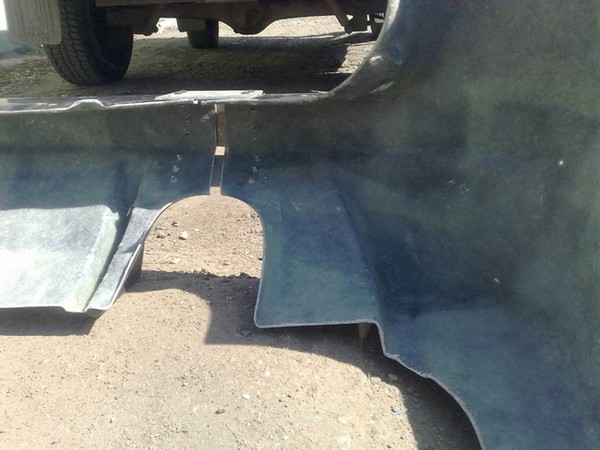

Установка заднего бампера RS на Ваз 2111

67:1405

Установка заднего бампера RS на Ваз 2111

68:1910

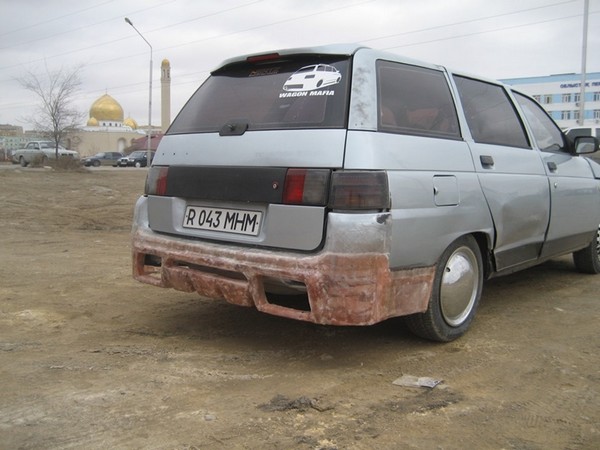

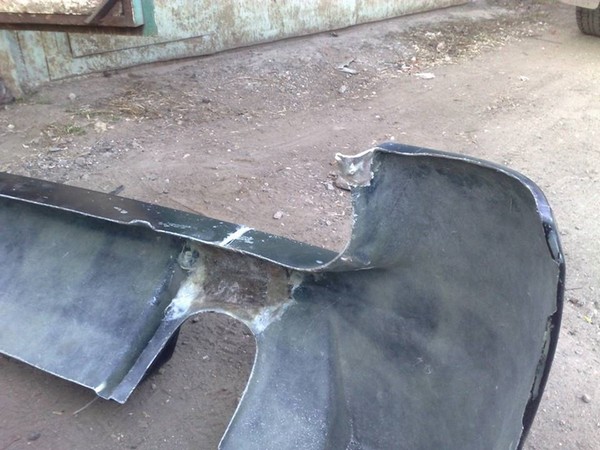

Получилось расширить около двух см. Дальше берем стекловолокно и эпоксидную смолу и склеиваем бампер, заодно еще сделал ушки крепления, которых практически не было!

68:2216




69:504


70:1009

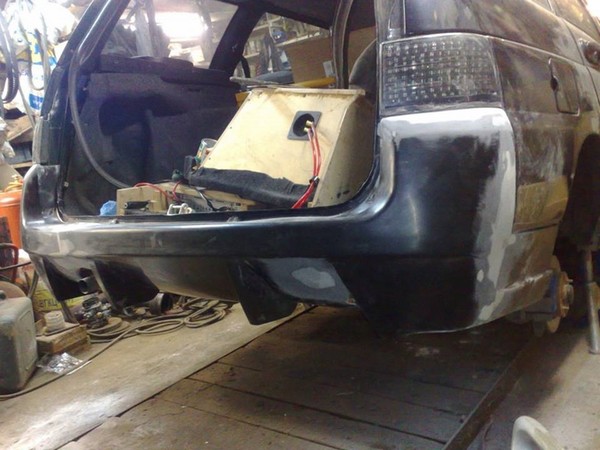

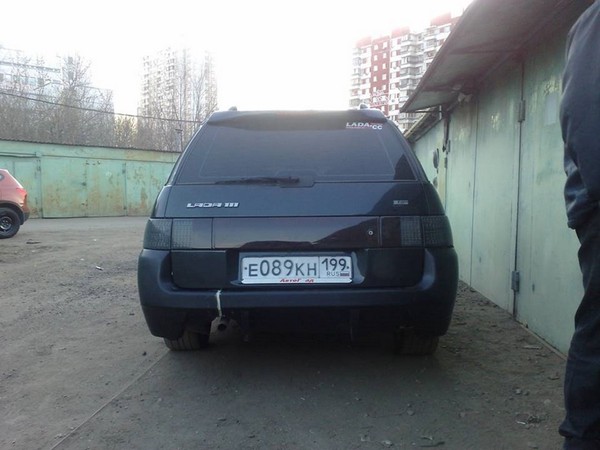

Ну вот бампер сделан и идет опять примерка, как видно из фотографий правая сторона не хорошо лежит к фонарю

70:1208


71:1713

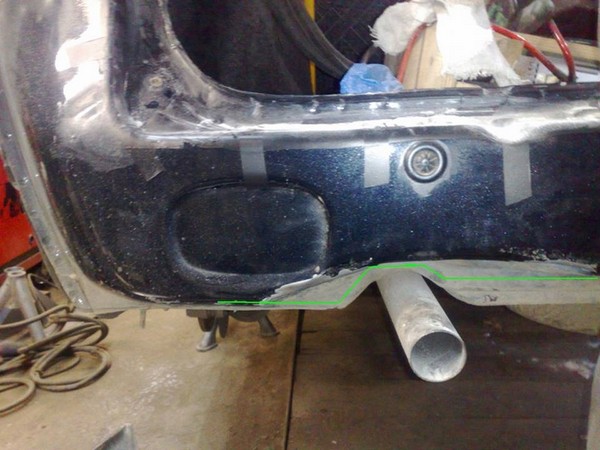

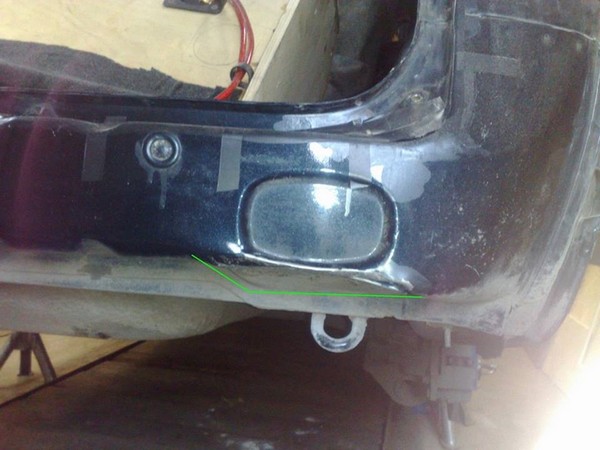

Оказалось, вот почему, у 11 есть 2 выступа и бампер в них упирался и не хотел нормально одеваться, было решено их немного замять (зеленой полосой показано как было до кузовных доработок

71:2050




72:504


73:1009

Дальше все это дело красим и обрабатываем антикорром

73:1110


74:1615

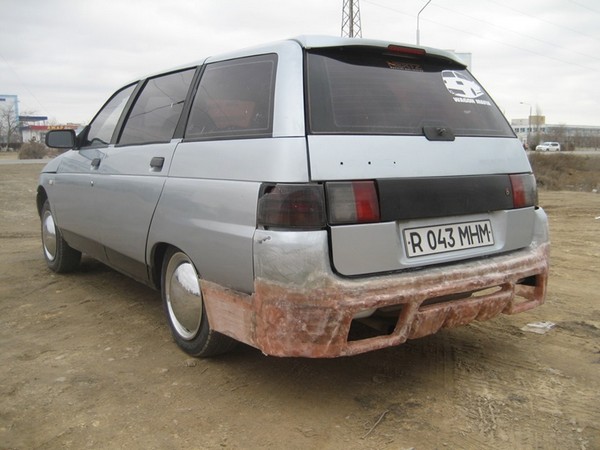

Ну после всего идет окончательная примерка и шпаклюем те места где не удалось подогнать

74:1780


75:2285



Ну и идет дальнейшая подготовка к окраске и сама покраска

75:108


76:613

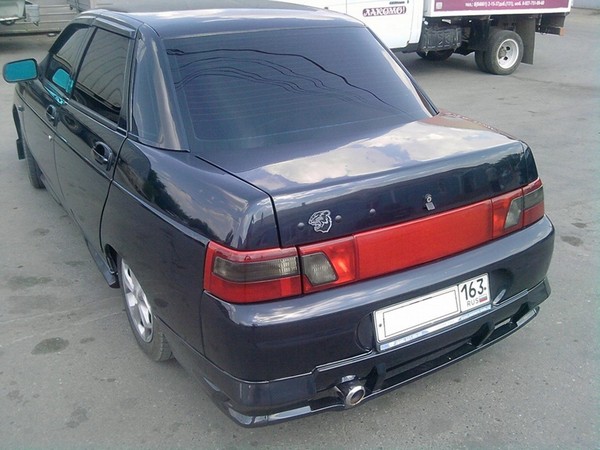

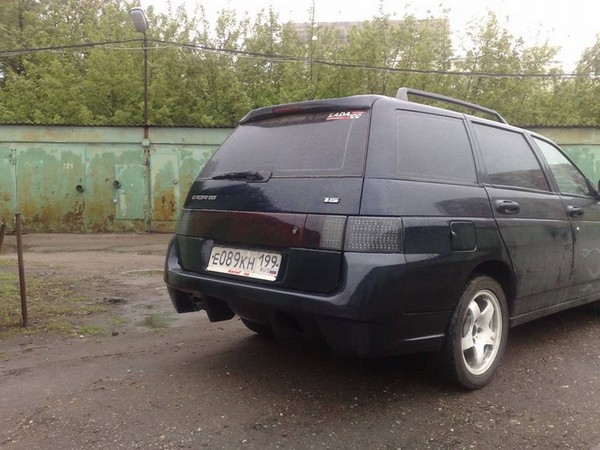

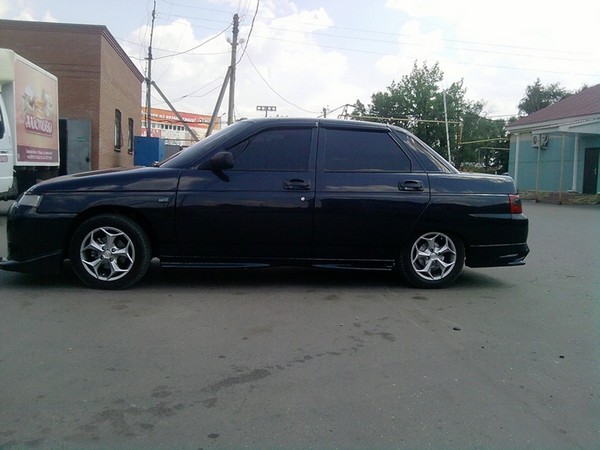

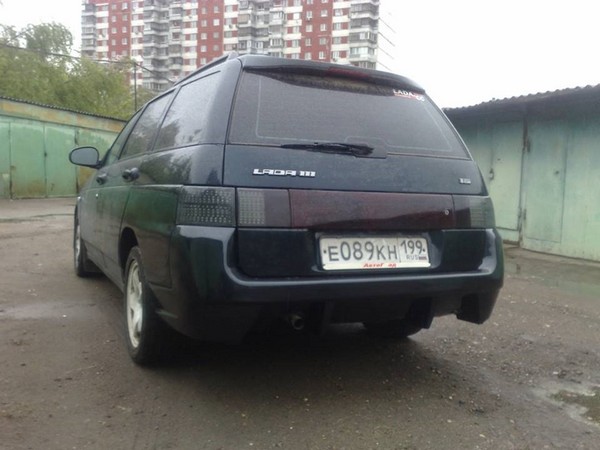

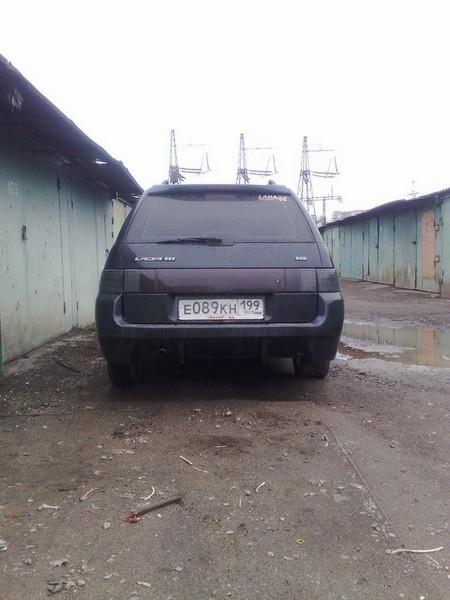

Ну и после такого СЕКСА с бампером смотрим окончательный вариант на машине

76:754


77:1259


78:1764


79:2269



Мне просто интересно, С КАКИХ КРИВЫХ ТАЗОВ ДЕЛАЮТ МАТРИЦЫ?
