Тюнинг оптики Mazda 626

Задача: переделать оптику на Mazda 626. Задумка состоит в том, что я решил установить в штатные фары линзы, вместо отсека дальнего света и установить светодиодные реснички внизу фар. Начал с переделки линз. За основу взял десяточные. Так как десяточная линза слишком длинная, ее пришлось модернизировать, то есть укоротить, не повлияв на качество света.

0:640

Тюнинг оптики Mazda 626

1:1145

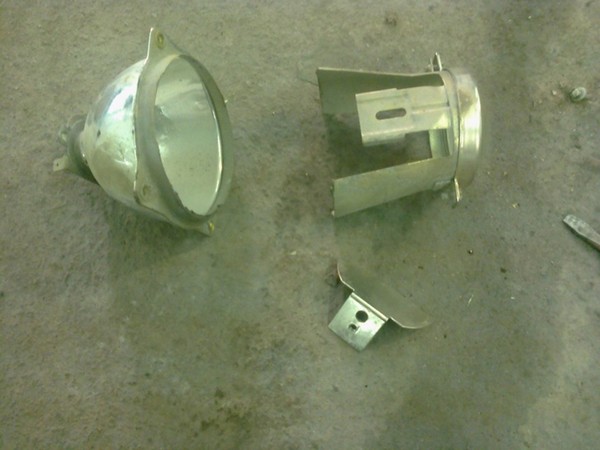

Вначале я снял саму линзу, лепесток и отрезал низ линзы

1:1254

Тюнинг оптики Mazda 626

2:1762

Тюнинг оптики Mazda 626

3:2267



Тюнинг оптики Mazda 626

4:504

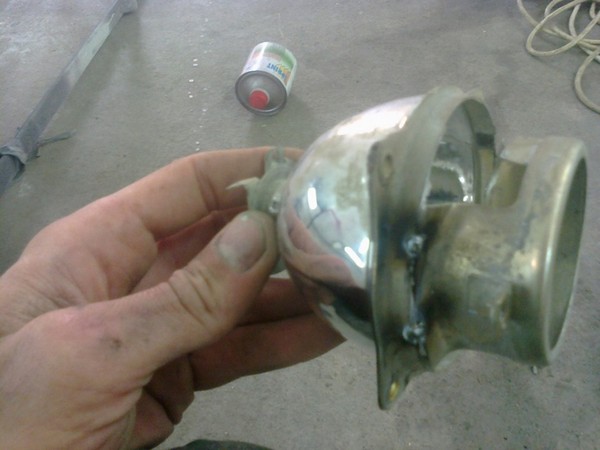

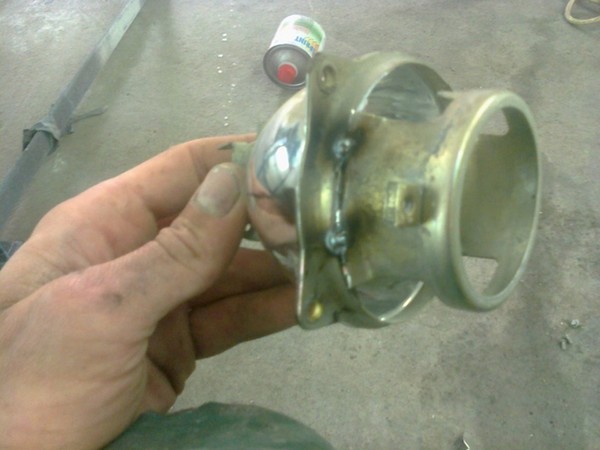

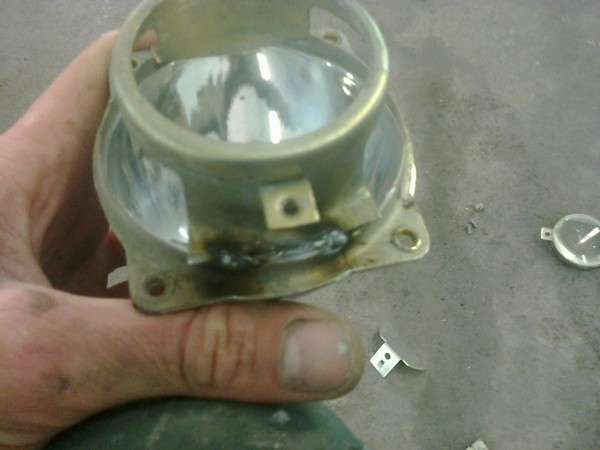

Отрезал ножки, все выставил как должно быть и приварил верх к низу полуавтоматом.

4:656

Тюнинг оптики Mazda 626

5:1161

Тюнинг оптики Mazda 626

6:1666

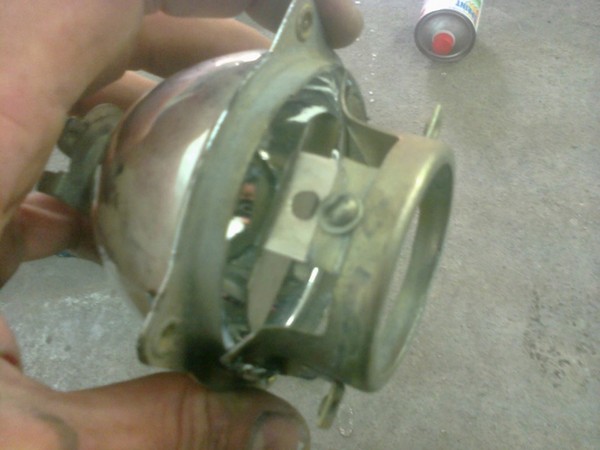

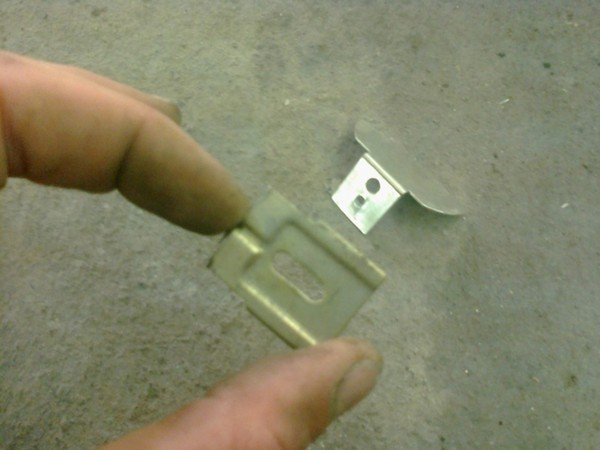

Так как крепление под лепесток было так же обрезано, сверлим отверстие и закрепляем его в линзе. Важно отрегулировать лепесток так, чтобы не было пучка света. У меня без особых усилий это получилось - вставив в линзу лампу, и направив свет на стену, гнул лепесток вверх-вниз, пока качество света мне не понравилось. Кстати, переделка на свет никак не повлияла.

6:2323



Тюнинг оптики Mazda 626

7:504

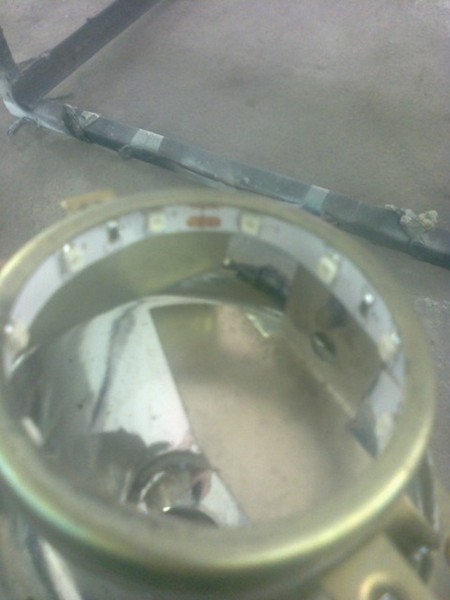

Габариты в линзе просто видел где-то на сайтах, как парни делали подсветку в линзах из светодиодной ленты. Решил тоже так сделать (на качество света никак не влияет, точек от светодиодов не видно).

7:864

clip_image008

8:1369

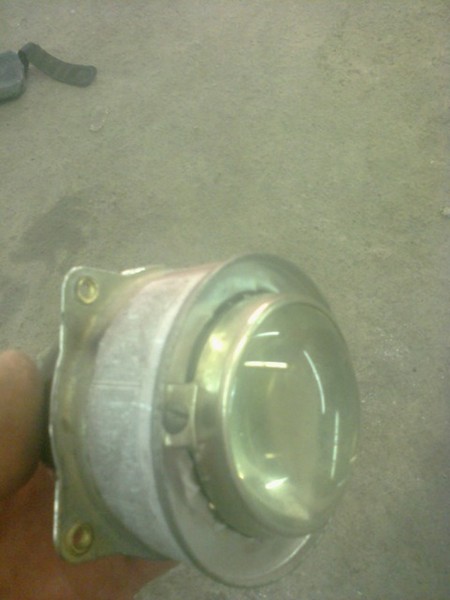

Так как линза получилась открытой, пришлось сделать корпус с банки подходящего диаметра, замазать щели кузовным герметиком. Сейчас все это дело зашкурено, загрунтовано, завтра буду красить в черный мат или в цвет кузова, еще не решил.

8:1800

clip_image010

9:2305

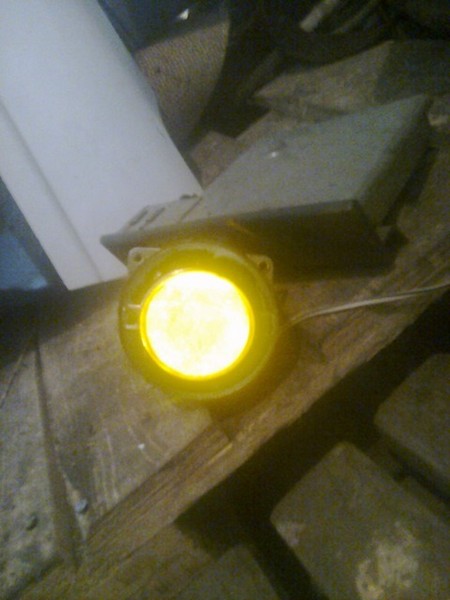

а вот и подсветка в действии. Правда, на фото она получилась светлее. В реале она более оранжевая. Такая же подсветка будет и на ресничках. Почему оранжевая? Белая как-то слишком примитивна, синяя - просто, а вот оранжевую увидел у товарища на крайслере и понял, что я такую хочу!

9:505

Светодиодные реснички

9:552

Делаю реснички в фары Mazda 626

9:605

clip_image011

10:1110

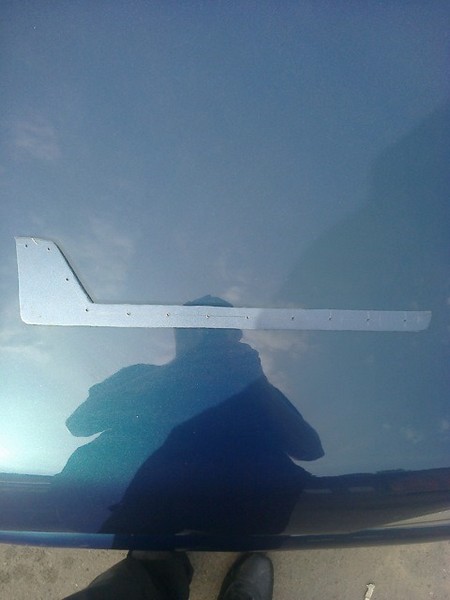

Их я сделал из пластика, точнее из старого, маздовского бампера, на нем пластик толстый, как раз то что надо!

10:1309

clip_image012

11:1814

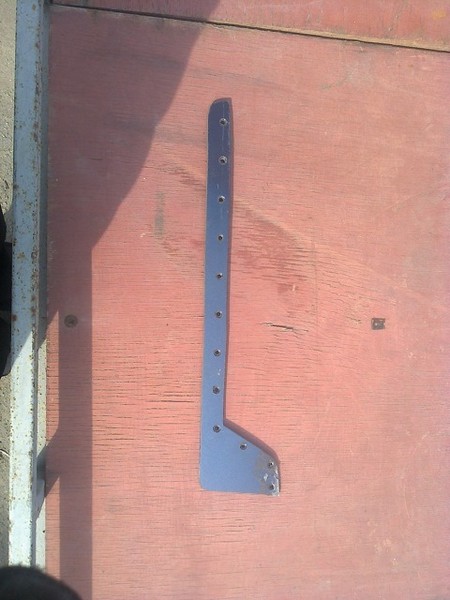

Разметил и просверлил отверстия под светодиоды. Сверло брал такого диаметра, чтобы диоды входили слегка с усилием

11:2027



clip_image013

12:504

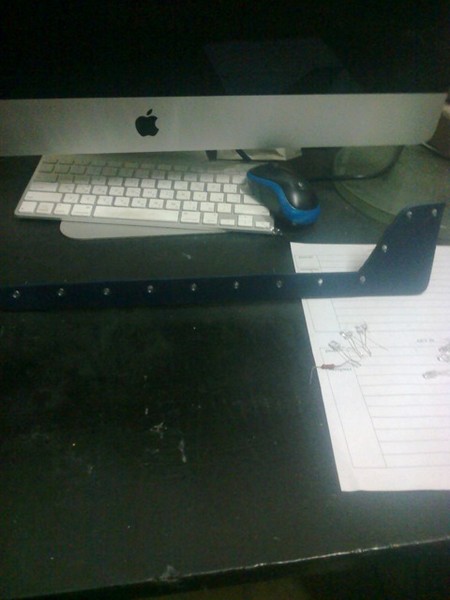

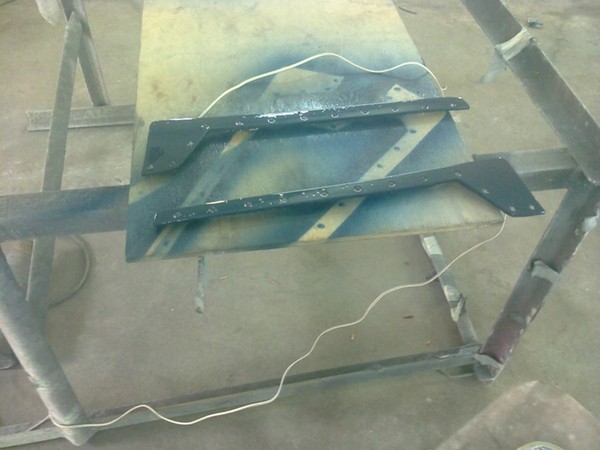

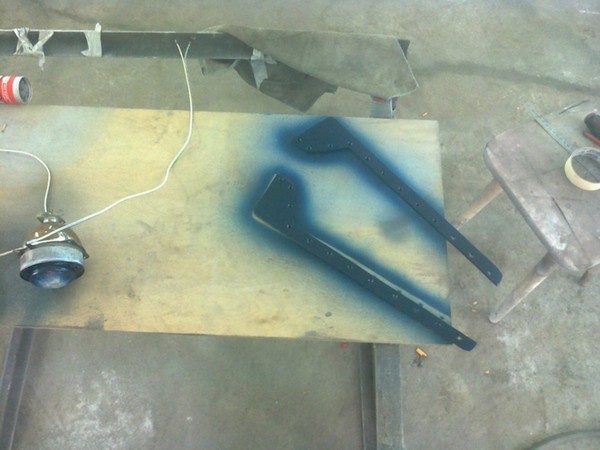

Красим все это дело (все же решил покрасить в цвет кузова).Ждем, пока высохнут.

12:649

clip_image014

13:1154

Устанавливаем светодиоды в реснички.

13:1226

clip_image015

14:1731

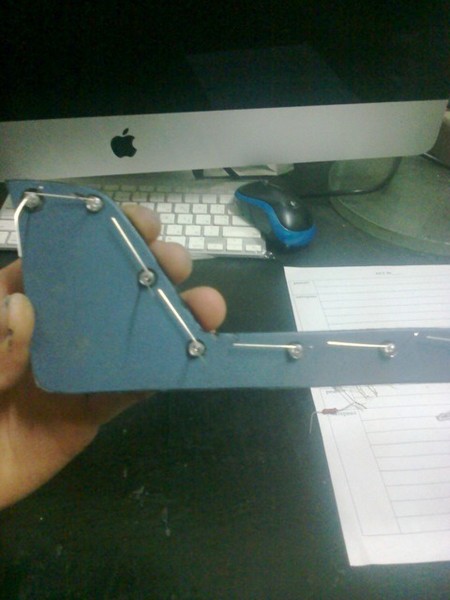

Загибаем ножки так, как будем спаивать ножки диодов (короткая ножка диода -, длинная +).

14:1891

clip_image016

15:2396

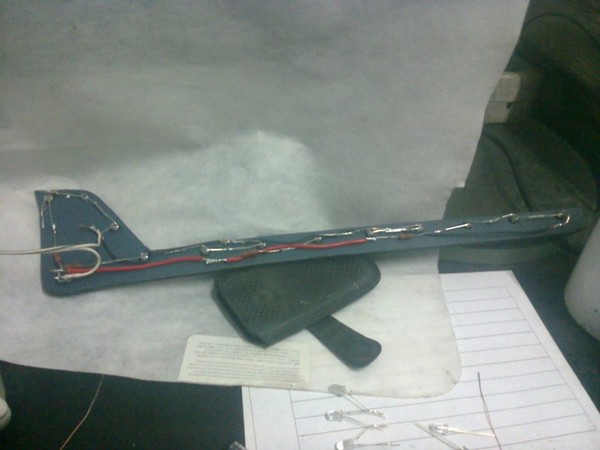

Спаиваем. Я параллельно спаивал по три диода, и на плюсы припаивал сопротивления по 160 Ом (вначале думал припаять на 120, но резисторы за 15 минут начинали нагреваться, а на 160 Ом реснички проработали около часа и вообще не нагрелись. Светят не так ярко, но прослужат дольше).

15:494

clip_image017

16:999

clip_image018

17:1504

Тюнинг оптики Mazda 626

18:2009

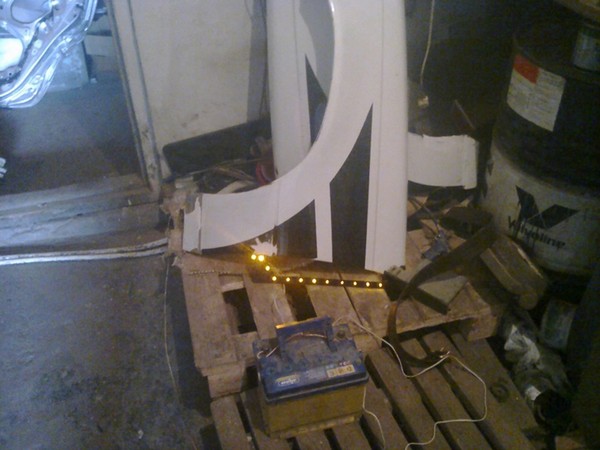

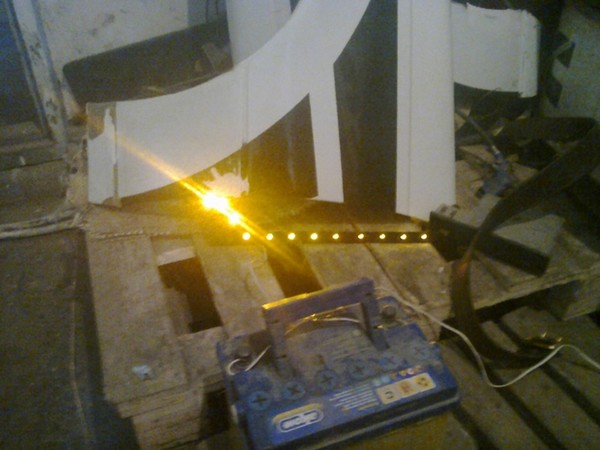

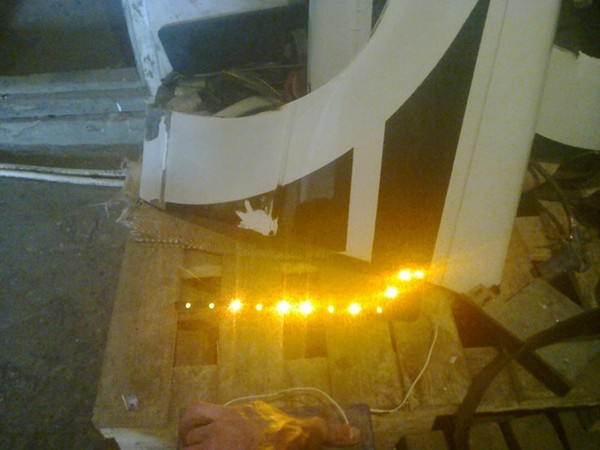

Проверяем и замазываем с другой стороны, где делалась пайка, кузовным герметиком.

18:152

Тюнинг оптики Mazda 626

19:657

Обезжириваем и вскрываем лаком жду стекло на фару и буду ставить всю эту красоту в фары

19:820

Собранная фара

19:853

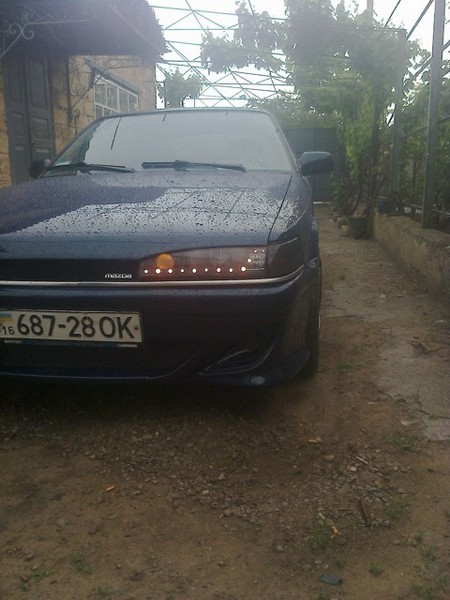

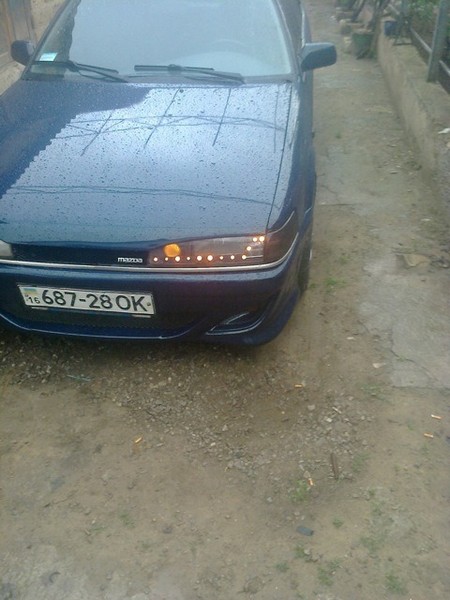

Собрал и подключил одну фару.

19:910

Тюнинг оптики Mazda 626

20:1415

Тюнинг оптики Mazda 626

21:1920

Тюнинг оптики Mazda 626

22:2425

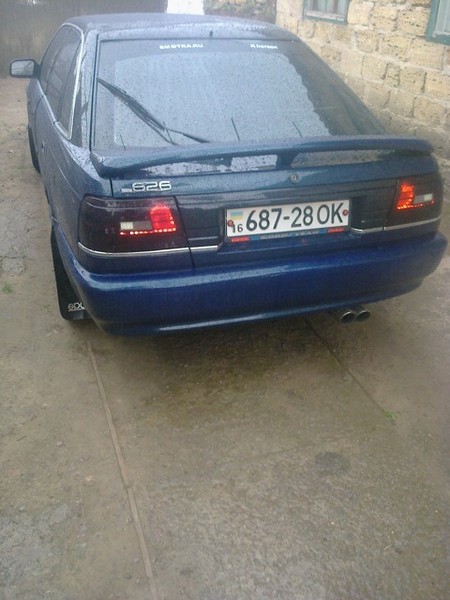

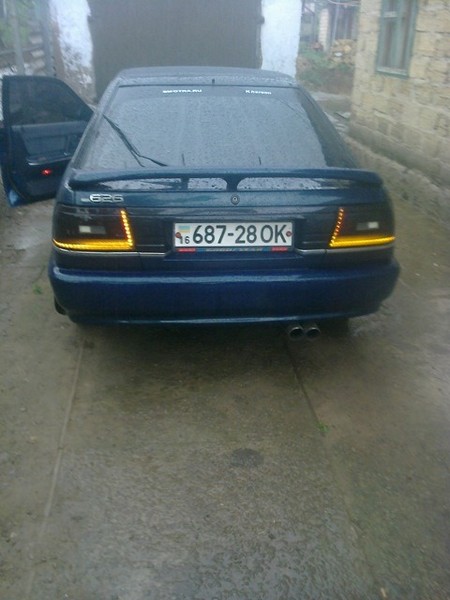

Фото задних габаритов и поворотов

22:65

Тюнинг оптики Mazda 626

23:570

Тюнинг оптики Mazda 626

24:1075

Результат: работы по тюнингу оптики для Mazda 626 выполнены.

24:1183

https://www.drive2.ru/l/3728459/, https://www.drive2.ru/l/3734093/, https://www.drive2.ru/l/3752117/
