Тюнинг приборной панели Nissan Sunny b15

Содержание статьи:

0:37
  1. Установка приборной панели с тахометром на EX-салон Nissan Sunny b15
  2. Установка приборной панели в Nissan Sunny b15 с улучшенной подсветкой
  3. Схемы

Установка приборной панели с тахометром на EX-салон Nissan Sunny b15

Установка приборной панели с тахометром на EX-салон Nissan Sunny b15

1:927

возле магазина, первые примерки

1:989

На тот момент в среде санниводов приборки делились на две модификации — "до" рестайл с редкой градуировкой шкал, и "рестайл" — редкие и дорогие приборки с частой градуировкой на саньки, выпущенные после мая 2002. К этому ещё вернемся.

1:1414

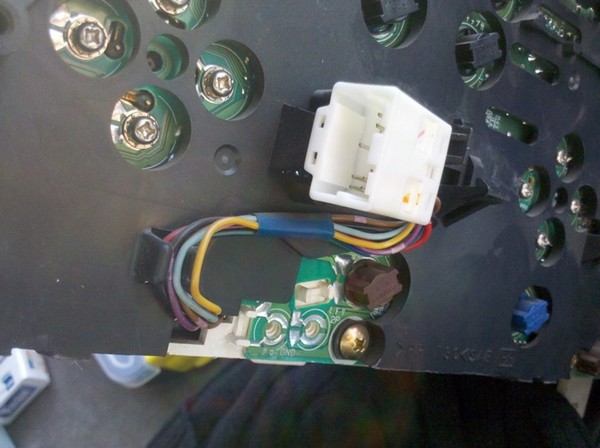

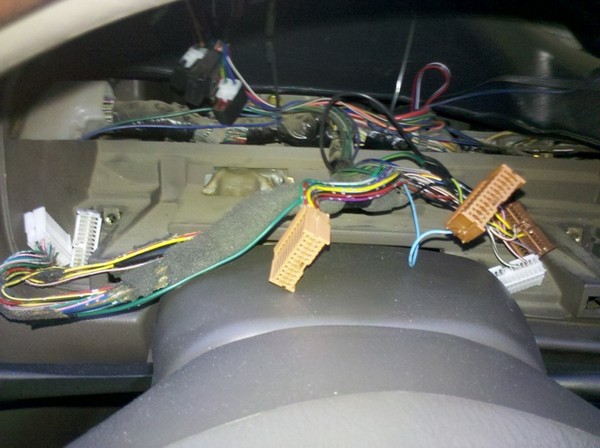

Фишки были в комплекте, поэтому нарыв подходящих схем и вооружившись иглой для вынимания контактов, началась перекладка проводов.

1:1657

clip_image002

2:2162

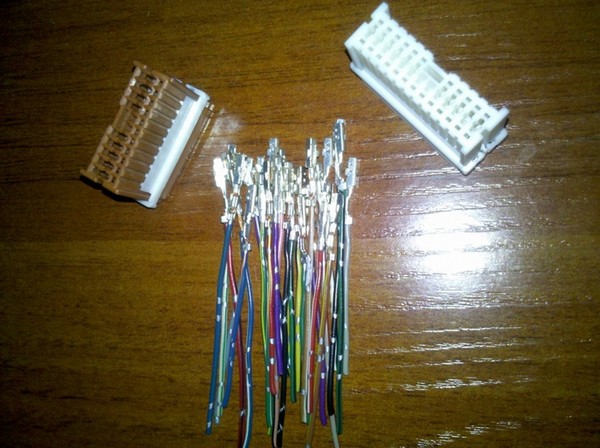

первая колодка — за час, остальные по 5 минут

2:84

Установка приборной панели с тахометром на EX-салон Nissan Sunny b15

3:589

Под пластиком у левой ноги пассажира находится блок управления АКПП, провода с которого приходят в колодку под бардачком пассажира — находим там синий с оранжевой полосой провод и с него берем сигнал на тахометр.

3:983

Установка приборной панели с тахометром на EX-салон Nissan Sunny b15

4:1488

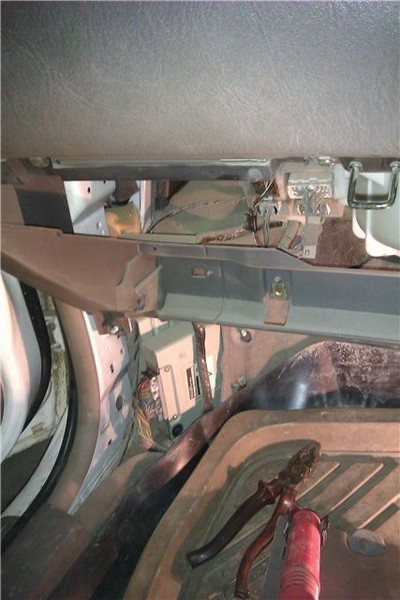

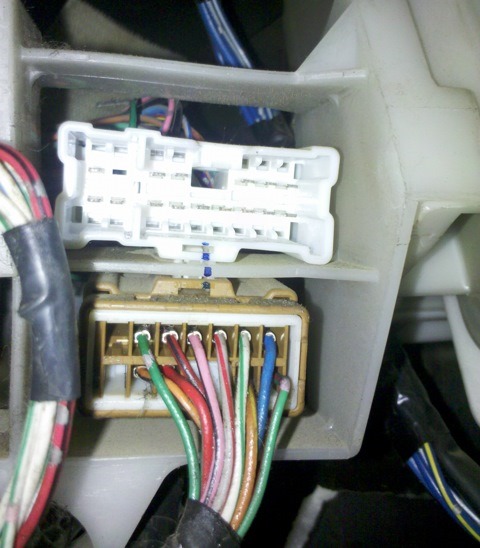

фотка с санниклуба. общий вид на блок АКПП и фишки под бардачком

4:1608

Установка приборной панели с тахометром на EX-салон Nissan Sunny b15

5:2113



от фишек тянуть удобнее

5:46

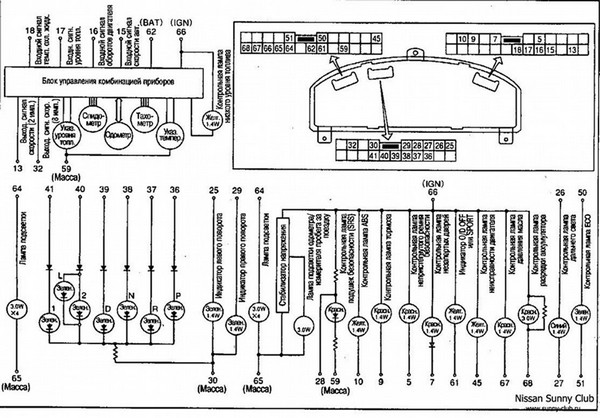

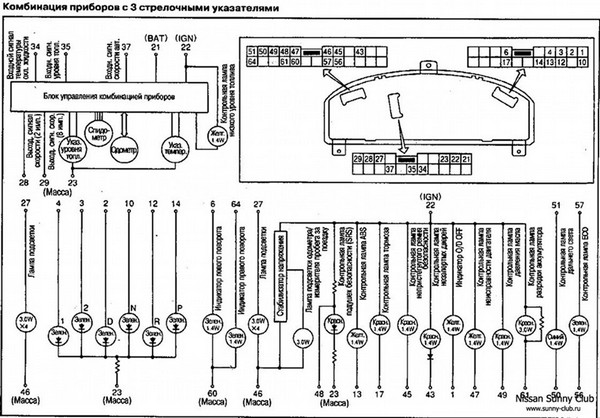

Основная схема расположения контактов приборки из букваря, не дает полноты картины. То есть ели вы будете подключать все, руководствуясь только ею, то получите десяток-полтора не подключенных контактов, неработающий ЦЗ, подогрев заднего стекла и т.д. Поэтому вот вам две картинки, которые пригодятся, если вдруг. Нумерация контактов сквозная (на первых двух схемах). На третьей схеме — номера контактов указаны как для панели без тахометра, но располагаются в фишках панели с тахометром.

5:940

Установка приборной панели с тахометром на EX-салон Nissan Sunny b15

6:1445

1998-05.2002г.в., без тахометра

6:1494

Установка приборной панели с тахометром на EX-салон Nissan Sunny b15

7:1999

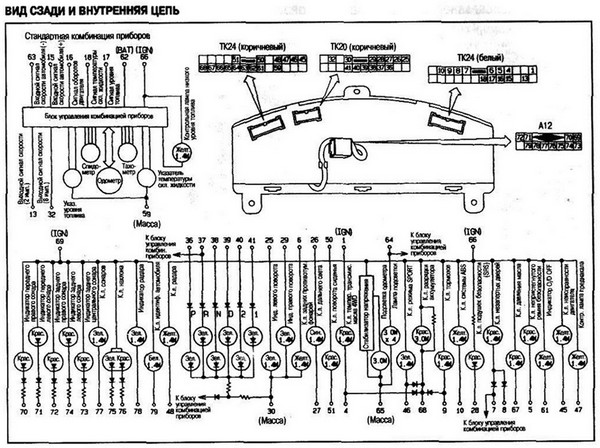

1998-05.2002г.в., с тахометром

7:46

Установка приборной панели с тахометром на EX-салон Nissan Sunny b15

8:551

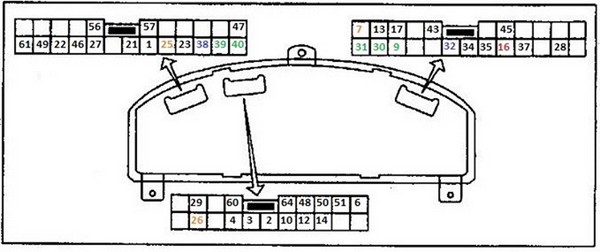

1998-05.2002г.в., а вот так нужно расположить контакты, чтоб работало все (зуммер света и ключа, ЦЗ, обогрев стекла, подсветка салона). Контакт №16 — это провод на тахометр

8:852

Ну а дальше, у меня случился затык, длинной в пару месяцев. Долгие дни изучения схем, прозванивания контактов ЭБУ, поиск инфы на форумах сильфиводов и винговодов, примерка приборок от других машин — ни-фи-га. Работает все, кроме спидометра.

8:1291

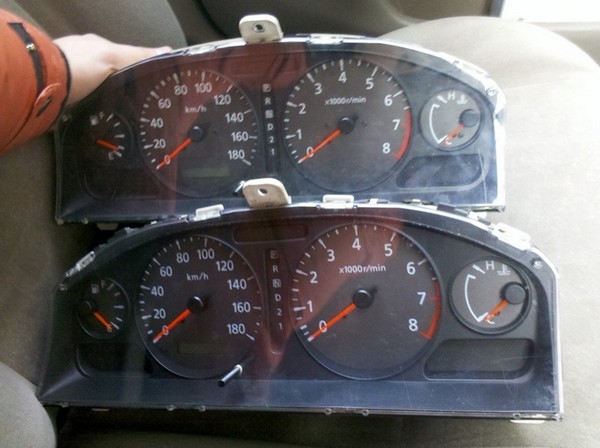

В итоге спас положение санни-клабовец Олег, который любезно согласился встретиться и примерить мне его приборку ss (2001). Во время примерки-то и были выявлены нюансы выбора приборки.

8:1623

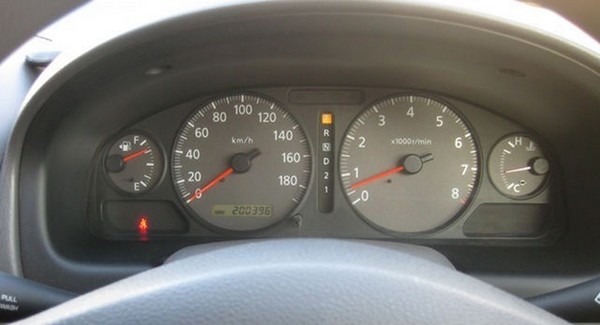

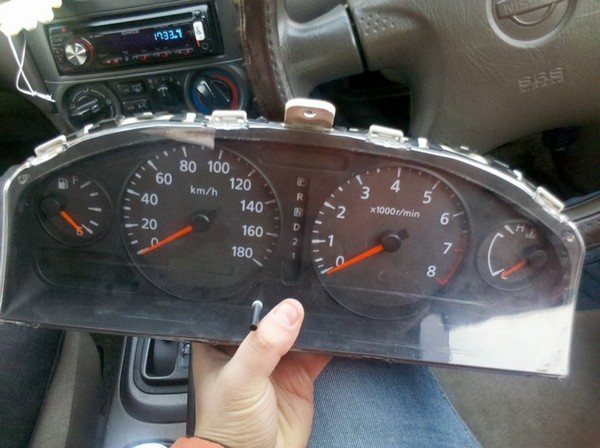

Для санни выпуска 1998-09.2000 приборка выглядит так:

8:1714

Установка приборной панели с тахометром на EX-салон Nissan Sunny b15

9:2219

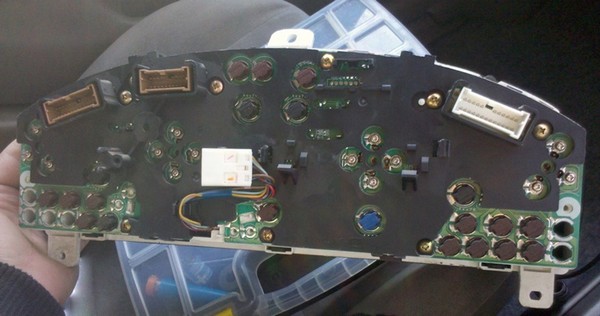

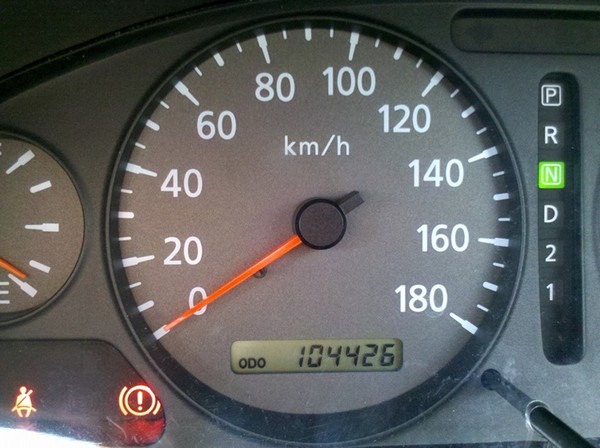

обратите внимание: редкая градуировка шкал и наличие винтиков возле стрелок; из невидимого тут — толщина ~5см, приборы прикручены с обратной стороны на 4 винта.

9:294

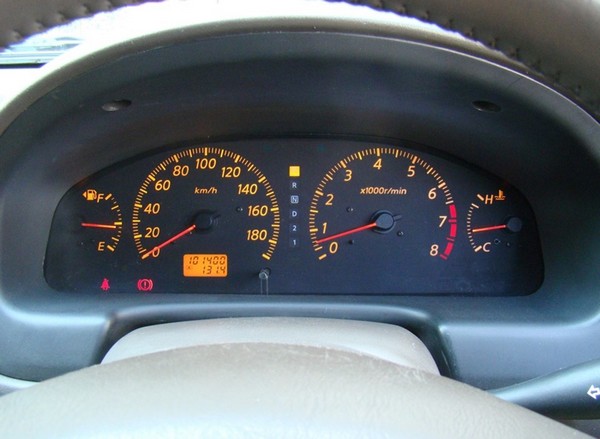

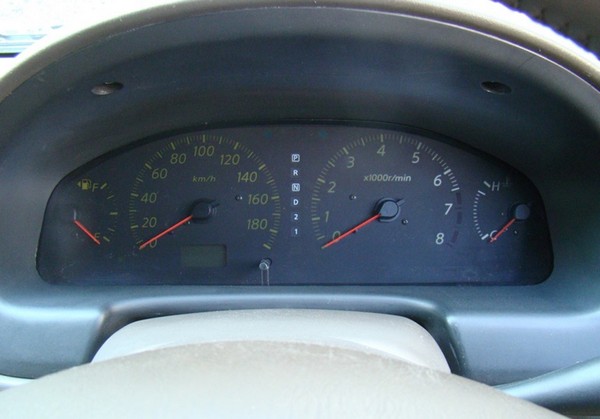

Для санни выпуска 09.2000-05.2002 приборка выглядит так:

9:388

Установка приборной панели с тахометром на EX-салон Nissan Sunny b15

10:893

Все та же редкая градуировка, но винты отсутствуют; из невидимого тут — толщина ~3 см, приборы распаяны на плате

10:1099

Для санни выпуска с 05.2002 приборка выглядит так:

10:1188

Установка приборной панели с тахометром на EX-салон Nissan Sunny b15

11:1693

Спасибо санниклабу. Это рестайлинг — градуировка частая, винтов нет. Больше ничего не скажу — в руках не держал.

11:1902

В общем закончилось все заказом из Новосиба подходящей приборки и установкой в машину.

11:2065



Установка приборной панели с тахометром на EX-салон Nissan Sunny b15

12:504

Третий день езжу, радуюсь. Осталось только пробег в соответствие. Кто умеет "накручивать" пробег на электронный одо?

12:719

Установка приборной панели с тахометром на EX-салон Nissan Sunny b15

13:1224

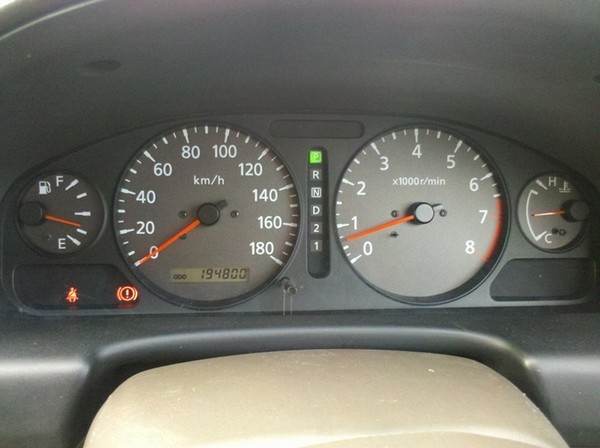

Установка приборной панели в Nissan Sunny b15 с улучшенной подсветкой

Подвернулась приборная панель от Bluebird Sylphy, с "улучшеной подсветкой". Эдакий "недооптитрон" — стекло слегка тонировано, шкалы и пиктограммы — желтые на черном фоне, все в одной плоскости — без подсветки приборы практически не читаемы. В целом, встала как родная, все работает. Единственное — пришлось добавить 1 провод в колодку, для включения подсветки.

13:1995

Установка приборной панели в Nissan Sunny b15 с улучшенной подсветкой

14:2500

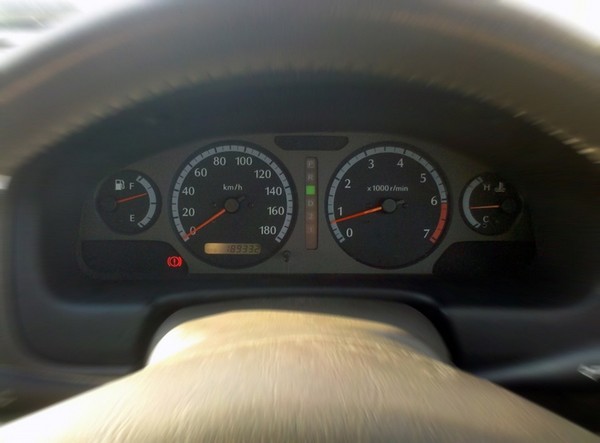

Ключ в OFF

14:18

Установка приборной панели в Nissan Sunny b15 с улучшенной подсветкой

15:523

Ключ в ACC

15:542

Мне нравится, только пробег опять изменился :) Если кому интересно, пишите — добавлю схемы для наглядности.

15:741

Схемы

15:760

Схемы

16:1265

По информации от ребят с разборки — стояла на Bluebird Sylphy FG10 2000 года выпуска с двигателем QG15. Перед ней примерил два оптитрона, тоже с Sylphy: QNG10 QG18 и TG10 QR20 — вполне ожидаемо, спидометр не ожил.
Из интересных особенностей этой приборки:
— дополнительная "фишка" на задней панели

16:1764

Схемы

17:2269



Схемы

18:504

Будет, чем занять голову на досуге.

18:571

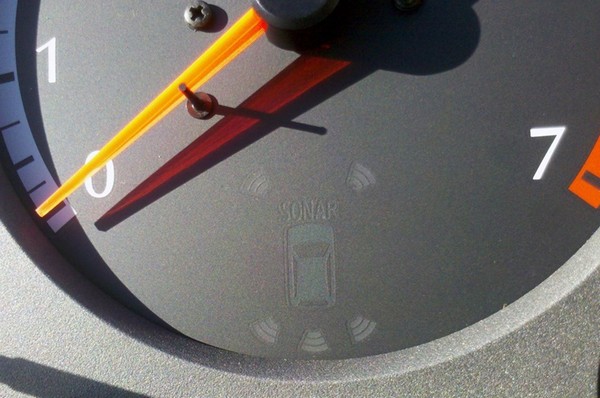

— едва различимая панелька "sonar" под тахометром

18:661

Схемы

19:1166

Видимо четвертая фишка — как раз для этого.

19:1249

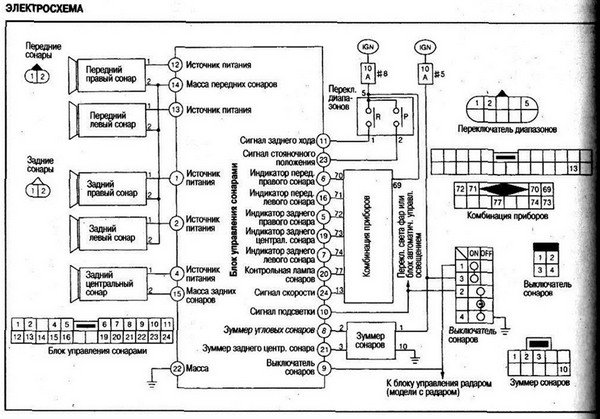

Точное назначение фишки пока остается тайной — на форуме сильфоводов такая опция упоминается очень скупо и в русском "букваре" о ней ни слова.

19:1513

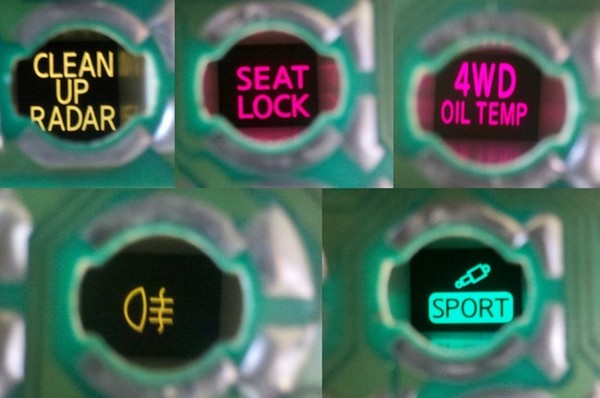

— куча непонятных индикаторов:

19:1574

Схемы

20:2079



Картинки кадрированы и отражены для удобства разглядывания

20:113

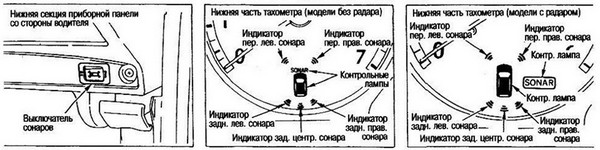

И если лампа "перегрев раздатки" и включенных птф (классная фича) понятны без раздумий, про предложение "почистить радар", "seat lock" и "переключить подвеску в спорт"(?!) вызывают некоторое недоумение.

20:470

Ну а в целом, остался крайне доволен приобретению этого экземпляра: по причине зашкаливающей "удачливости" я стал единственным (из мною найденных :) "санниводов", который после перехода на панель с тахометром словил "отсечку" на 4100 Об\мин. :) Теперь это в прошлом.

20:947

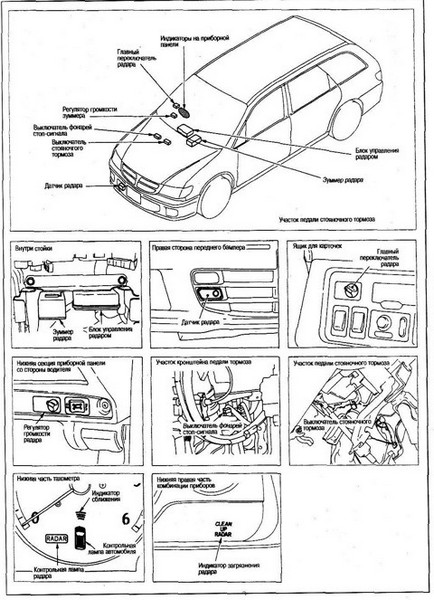

Приборка очень похожа на таковую от Nissan Presage. И в букваре есть такие картинки:
