Установка ДХО Honda Civic

Задача: установить и подключить дневные ходовые огни (ДХО) Sho-me в Honda Civic.

0:136

Установка ДХО Honda Civic

1:641

Так как наш Honda Civic не оборудается дневными ходовыми огнями, как другие автомобили, решил их установить.

1:835

Ход работ по установке ДХО на Honda Civic

1:906

1) Сама установка
2) Подключение

1:967

 Инструменты:

1:1005

1. Канцелярский нож

1:1043

2. Отвертка крестовая

1:1085

3. Изолента

1:1108

4. Клеевой писталет

1:1146

5. Пластиковые хомуты

1:1188

6. Паяльник

1:1211

7. Припой

1:1230

8. Метр трехжильного провода

1:1285

9. Предохранитель на 10А

1:1330

10.Тестер

1:1349

Установка ДХО

1:1380

Установка ДХО Honda Civic

2:1885

Выбор мест установки был невелик, и он пал на места под штатные туманки, так как ставить их не видел смысла, да и пользовался ими редко на других машинах, решил забить на них.
Что мы имеем:
1. Снимаем бампер, десятка полтора клипс и два самореза в крыльях
2. Сняв бампар вынимаем заглушки и начинаем вырезать по размерам отверстия под DRL, как сделал я: вытащил заглушки и забрал их домой вместе с решеткой радиатора, которую обтянул черной пленкой (в предыдущем посте). Отмыл все и спокойно на диване при помощи канцелярского ножа творил чудеса, сделав пару порезов на руках)))

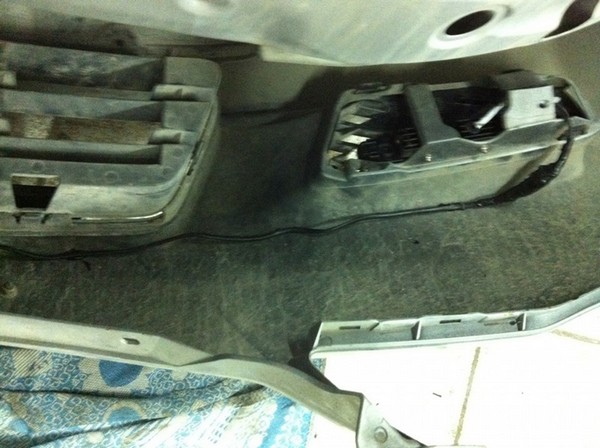

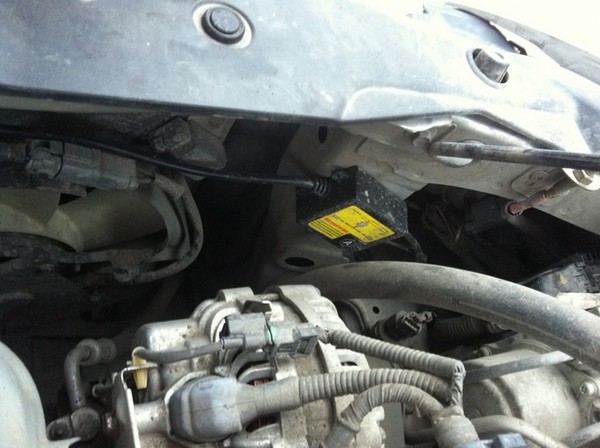

3. Вырезав успешно отверстия и заклеив руки пластырем, устанавливаем все это дело. В набор DRL входят, блок управления (на выходе 3 провода), крепеж, двусторонний скотч и сами фары. От блока управления идут два провода разной длины. Я вывел блок на правую сторону и закрепил на "телевизор" двусторонним скотчем, проводку пустил по внутренностям бампера при помощи клеевого пистолета

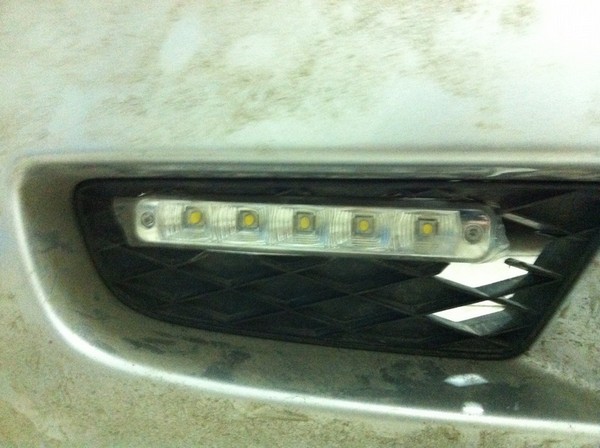

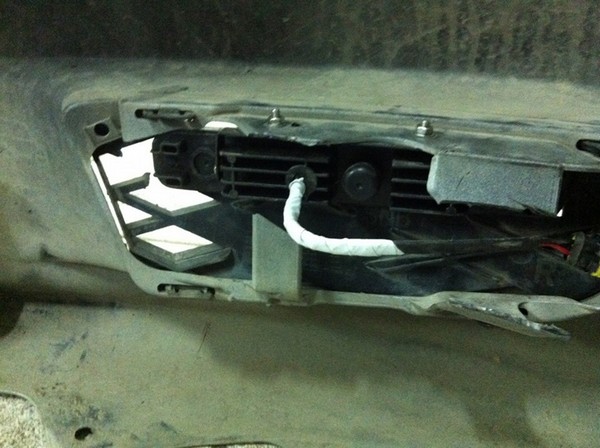

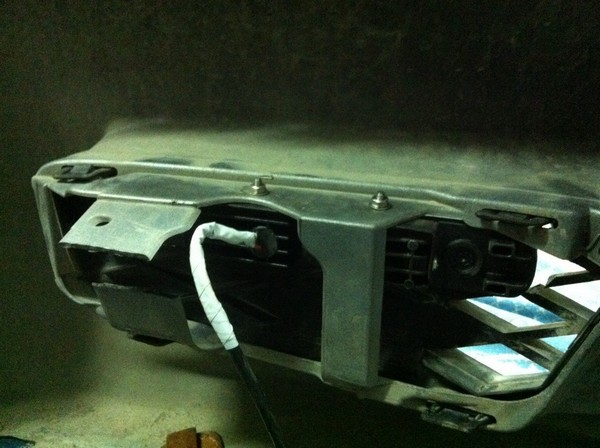

4. Установка самих фонарей: прикрутил крепление, которое шло в комплекте, винтами к бамперу с внутренней стороны, а затем закрепил сами фары, и установил решетки.
5. Все соединения были дополнительно заизолированы от влаги. Так же этим клеем прошелся снаружи и изнутри по стыкам фонарей и решетки, дабы сделать более герметично.
-Установил фары, правда они получились развернутыми относительно движения вперед, так как устанавливал в плоскости заглушек под туманки! Получилось так, что они светят не прямо, а часть света на обочину

2:4591



Подключение ДХО

2:34

Установка ДХО Honda Civic

3:539

Подключал через несколько дней после установки, искал информацию в инете, и на Drive2, но толком ничего не нашел, пообщался с ребятами которые устанавливали, вообщем поднабрал информации чуток, итак как будет проходить процесс подключения.
По ГОСТУ ДХО должны включаться при повороте ключа зажигания, и отключатся когда загорится ближний свет, либо будут гореть в пол накала (в зависимости от марки ДХО).
Как подключал я: ДХО будут включаться при включении габаритных огней и выключаться при включении ближнего света:
Установив блок розжига ДХО берем в руки провод трехжильный

3:1595

Установка ДХО Honda Civic
Красный-питание
Черный-масса
Желтый-«управление»
Так как длины проводов мало было это понял уже после того как все установил (в идеале блок розжига ставить на сторону где аккумулятор стоит) пришлось нарастить провода, потребовалось примерно 1 метр.
1. Наращиваем провода и дополнительно изолируем их. Снимаем аккумулятор и расширительный бачок

4:2736

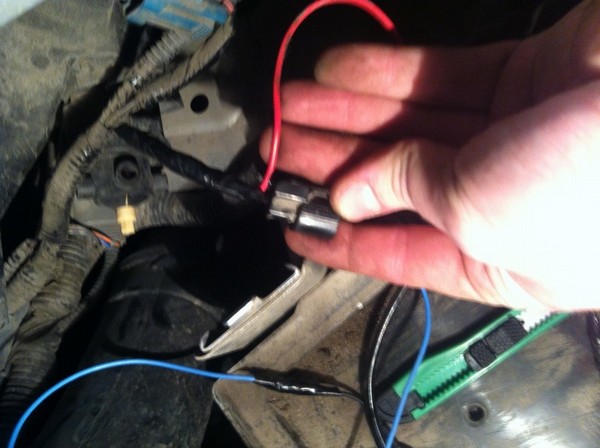

2. Вытаскиваем фмшку которая идет на габариты и прозваниваем тестером на какой провод приходит питание (чтобы меньше проводов резать пришлось). На фише два провода «черный» и «фиолетовый», так вот на «фиолетовый» приходит плюс, оголяем провод примерно 1-1.5 см и припаиваем к нему «красный» провод и ставим на это провод предохранитель на 10А, все хорошенько изолируем и ставим обратно.
3. Снимаем фишку с ближнего света, так же прозваниваем его, плюс приходит на «красный». Поступаем с ним так же, только припевам к нему «желтый» провод.

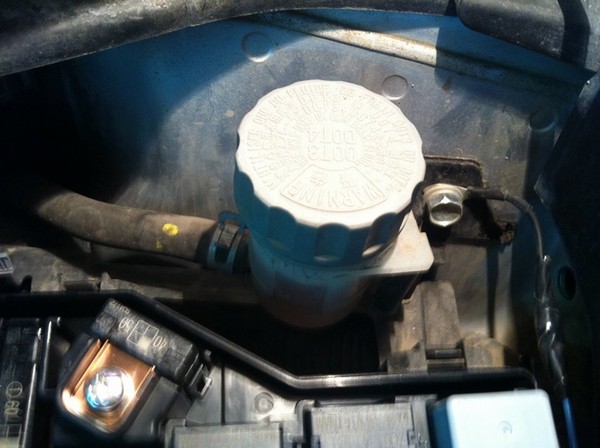

4. Массу «черный» провод я прикрутил в болт крепления тормозной жидкости.
Собираем все обратно, что снимали. Проводку от блока розжига прокинул над радиатором, закрепив хомутами к другой проводке.

4:1337

Установка ДХО Honda Civic

5:1842

clip_image006

6:2347



Установка ДХО Honda Civic

7:504

Установка ДХО Honda Civic

8:1009

Установка ДХО Honda Civic

9:1514

clip_image012

10:2019



clip_image013

11:504

Установка ДХО Honda Civic

11:545

Установка ДХО Honda Civic

12:1050

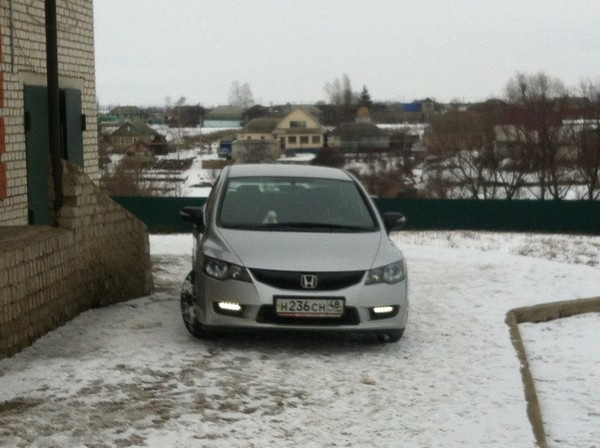

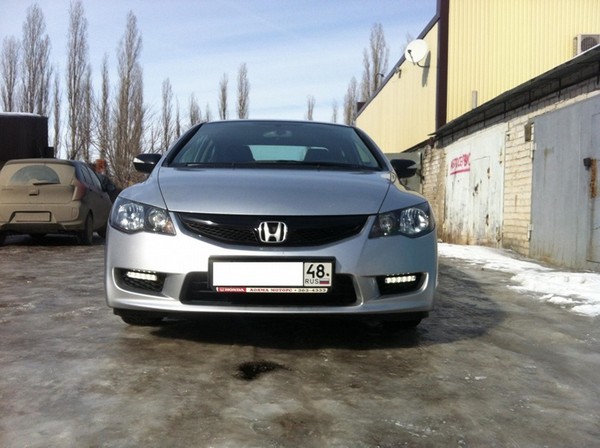

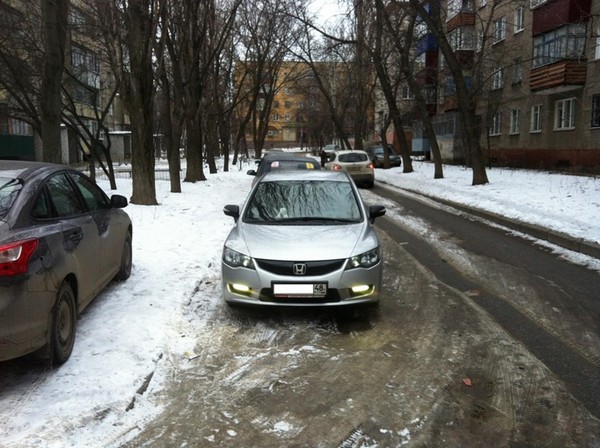

Результат: работы по установке и подключению ДХО на Honda Civic выполнены.
