Установка ПТФ без проводки Ford Focus 3

Заказал ПТФ, будучи уверенным что у меня есть проводка… но ее не оказалось. Сначала хотел запитать их от фар, но хотелось иметь возможность отключать/включать их вручную, тем более зачем тогда мне новый блок управления светом? Почитав как народ ставит противотуманки без проводки, я увидел, что все заказывают на ибее довольно дорогой переходник (более 500р с доставкой). Мне это конечно не понравилось, отдавать столько денег за 2 пина это слишком, и я нашел выход.

0:844

Установка ПТФ без проводки Ford Focus 3

1:1349

Задача: установить птф на Ford Focus 3 без проводки.

1:1441

Ход работ по установке противотуманных фар без проводки для Ford Focus 3

1:1570

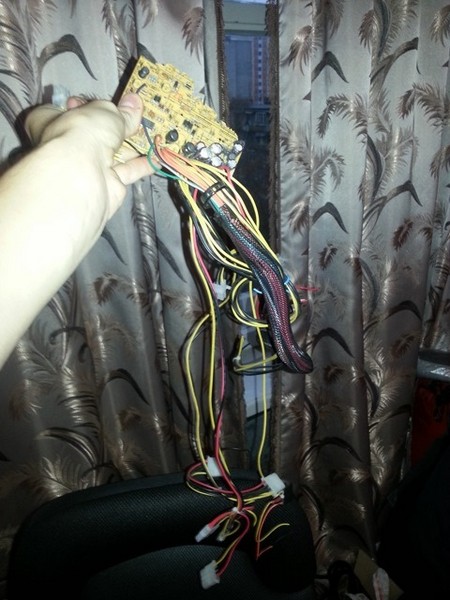

 И так, если у вас завалялся старый блок питания от компьютера, берете его

1:1715

Установка ПТФ без проводки Ford Focus 3

2:2220



и ищете разъемы с такими пинами

2:60

Установка ПТФ без проводки Ford Focus 3

3:565

Нужны именно квадратные пины, они встречаются на штекерах питания видеокарты или материнской платы (на относительно старых БП есть точно)

3:822

либо покупаете такой переходник рублей за 50 (а не 500+ и ожидание недели 2, почувствовали разницу?

3:999

Установка ПТФ без проводки Ford Focus 3

4:1504

Затем как хотите вытаскиваете пин, я сделал это с помощью лобзика и канцелярского ножа, хотя можно обойтись одним острым ножом, главное чтобы не повредить его сильно.

4:1811

Установка ПТФ без проводки Ford Focus 3

5:2316



Установка ПТФ без проводки Ford Focus 3

6:504

Установка ПТФ без проводки Ford Focus 3

7:1009

Установка ПТФ без проводки Ford Focus 3

8:1514

Так выглядят вытащенные пины

8:1571

Установка ПТФ без проводки Ford Focus 3

9:2076



Совет: Исходные провода тонкие, они выдержат нагрузку в 55Вт, но чтобы пины с проводом сидели надежно, я взял провод потолще (диаметром 3мм)

9:255

припаял и зажал их

9:292

Установка ПТФ без проводки Ford Focus 3

10:797

Если будете паять, прозвоните их, на всякий случай (у меня один не прозвонился)

10:943

Поставил сразу в машину новый блок управлением света

10:1044

clip_image010

11:1549

 Правда, есть еще два болта, которые находятся под тканевой накладкой (чтобы увидеть их, придется лечь на спину и заползти под бардачок)

11:1804

А я покажу только пару моментов

11:1865

clip_image011

12:2370



Вот так выглядит боковая заглушка с обратной стороны, есть там одна защелка, которая очень тугая, я ее поддевал отверткой

12:224

clip_image012

13:729

затем вставил пины по инструкции, и получилось так:

13:826

clip_image013

14:1331

Два толстых красных провода с черной полосой это те, которые я вставил, на всякий случай обмотал их лентой, чтобы на кочках не касались, но как потом выяснил, до прошивки на них нет напряжения.

14:1683

Ах да, на пинах есть выступающие "рожки" для того, чтобы они держались внутри корпуса, я их сравнял, пин входит относительно туго, но надежно (из-за толстого провода), и так же извлекается из него. И еще нужно в первый раз их примерить, т.к. они изначально меньше чем контакт в блоке ВСМ, но они раздвигаются в одном направлении, так что перед помещением наших пинов в общий штекер, их надо немного раздвинуть, надев на контакт в блоке ВСМ, либо маленькой отверткой.

14:2522



Будут вопросы, постараюсь ответить.

14:68

Сейчас думаю о том, как протянуть проводку из моторного отсека в салон.

14:201

Я решил сделать проводку по правильному, и протянуть плюсы от блока БСМ к каждой противотуманке свой, я думал что два разъема сделали для определения, если вдруг лампочка перегорит и БК покажет какая. Но все не так, если перегорит в противотуманке лампочка, машине на это пофигу, и зачем нужны 2 разъема, я так и не понял.

14:785

Разъем для подключения я взял от того же блока питания

14:888

clip_image014

15:1393

clip_image015

16:1898

Провода у меня все медные, а на одном из штекеров провода алюминиевые…что за прикол такой, я долго понять не мог. Нельзя скручивать (именно скручивать) алюминий и медь, т.к. алюминий и медь окисляются, между ними появлется пленка которая увеличивает сопротивление, а сопротивление это активное, оно греется от протекания через него тока. Честно говоря, это строго запрещено делать в домах, при напряжении 220в и большой нагрузке, что будет в автомобильной проводке при такой скрутке я не знаю. Можете место скрутки залить термоклеем, и если проводка начнет разрушаться, это будет уже не ваша головная боль, т.к. машину вы уже продадите. Я сделал так, чтобы у следующих хозяев по этому поводу не было проблем:

16:3183



clip_image016

17:504

Потом замотал лентой, а сами разъемы со стороны проводов залил герметиком.

17:644

Проводку протянул через резинку, через которую выходят провода в моторный отсек.

17:796

clip_image017

18:1301

Резинка обведена красным

18:1351

clip_image018

19:1856

изнутри

19:1874

clip_image019снаружи

20:2393



После того, как все сделал:

20:51

Установка ПТФ без проводки Ford Focus 3

21:556

Купил гофры. Ну как гофры, сливной трубы стиральной машинки :)

21:671

Установка ПТФ без проводки Ford Focus 3

22:1176

Вот такая жесть была

22:1217

Установка ПТФ без проводки Ford Focus 3

23:1722

переборщил. После установки отрезал все лишнее

23:1812

Под снятой фарой виднеется проводка

23:1882

Установка ПТФ без проводки Ford Focus 3

24:2387



Закончил все когда уже стемнело, и вот результат:

24:92

Установка ПТФ без проводки Ford Focus 3

25:597

Затем отрегулировал их

25:643

На следующий день:

25:680

Установка ПТФ без проводки Ford Focus 3

26:1185

Установка ПТФ без проводки Ford Focus 3

27:1690

Результат: работы по установке ПТФ без проводки для Ford Focus 3 выполнены.

27:1825
