Установка ПТФ Mazda 626

Решил установить противотуманные фары на Mazda 626.

0:90

Установка ПТФ Mazda 626

1:595

Заказал ПТФ, но только с а/м Mazda MX-6

1:659

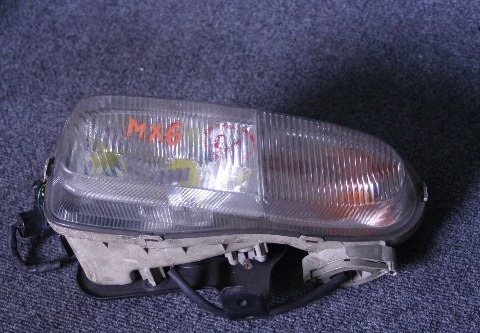

Вот собственно и они сами

1:709



1:722

 Установка ПТФ Mazda 626

2:1233

Ни для кого не секрет что Мазда 626 GE, она же Cronos (седан), она же Efini MS-6 это все и тот же кузов, и значит что туманки подойдут как с европейки так и с японки

2:1508

Установка ПТФ Mazda 626

3:2013



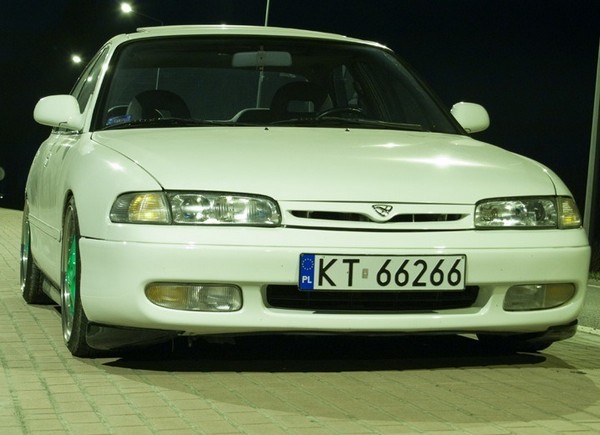

Да, это европейка, но решетка радиатора и туманки у нее с япошки

3:118

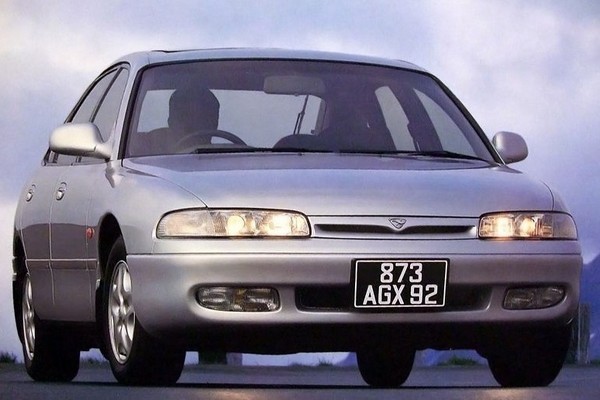

clip_image004

4:623

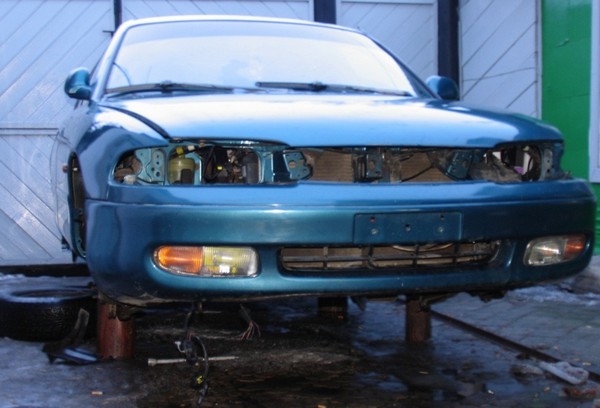

А вот и сам японский вариант, что мы видим… 626 только праворукая, цельнолитые пластиковые фары(без корректора), туманки с повторителем, решетка радиатора с эмблемой Efini

4:933

clip_image005

5:1438

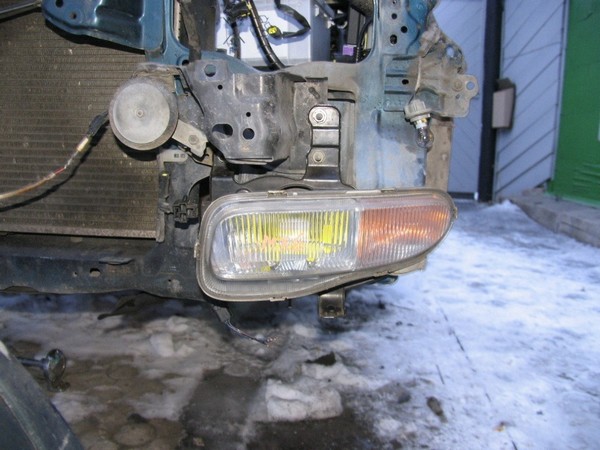

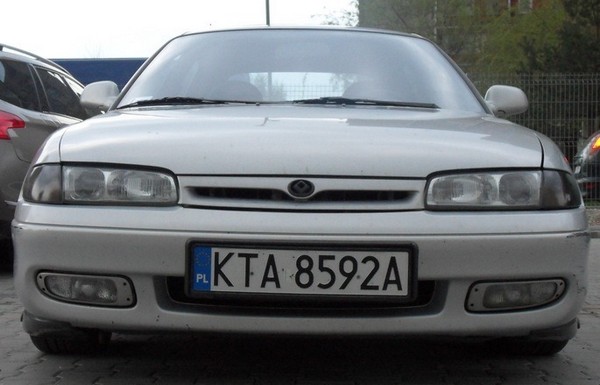

Наша родная Mazda 626, какой мы привыкли ее видеть. Туманки без повторителей, металлический ободок

5:1614

Это конечно не вся разница между 626 и MS-6, но с фарами теперь все ясно

5:1740

Но прежде чем их ставить, надо придумать схему их подключения, сделать проводку к ним (питание), снять бампер и все установить.

5:1973

В этой теме я хочу рассказать и показать что как делал и как все это получилось.

5:2121

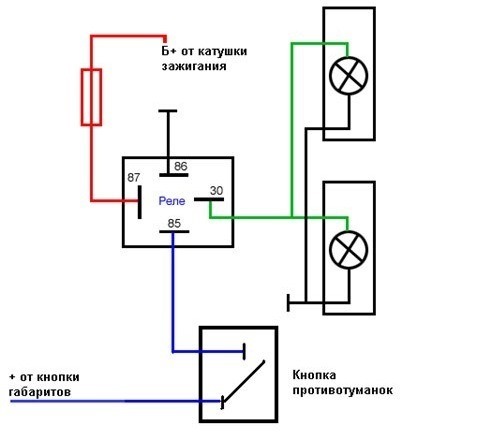

Схема подключения очень проста, я думаю ничего объяснять не надо все показано на картинке:

5:168

Установка ПТФ Mazda 626

6:673

Схема подключения противотуманных фар

6:748

Что нам нужно:
1. Провод многожильный с поливинилхлоридной изоляцией, повышенной гибкости (ПВ-1 или ПВ-3)
Я брал с запасом 10 метров, 2-3 метра осталось.

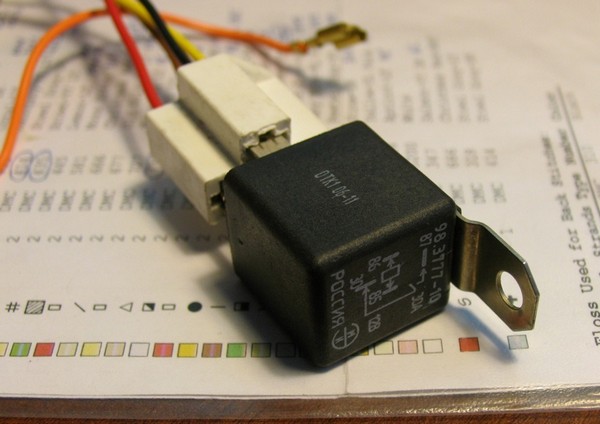

2. Реле я использовал обычную 30-амперную релюху которая продается в любом автомобильном магазине вместе с разъемом (98.3777-10)

6:1248

Установка ПТФ Mazda 626

7:1753

98.3777-10

7:1767

3. Термоусодочная трубка (1 метр диаметром 5 мм.)
4. Изоляционная лента 1 рулон
5. Ушко для крепления массы 3 шт.
6. Трубка ПВХ электроизоляционная 4 метра диаметром 12 мм.
7. Предохранитель 20А

7:2108



Процесс установки ПТФ на Mazda 626:

7:61

Установка ПТФ Mazda 626

8:566

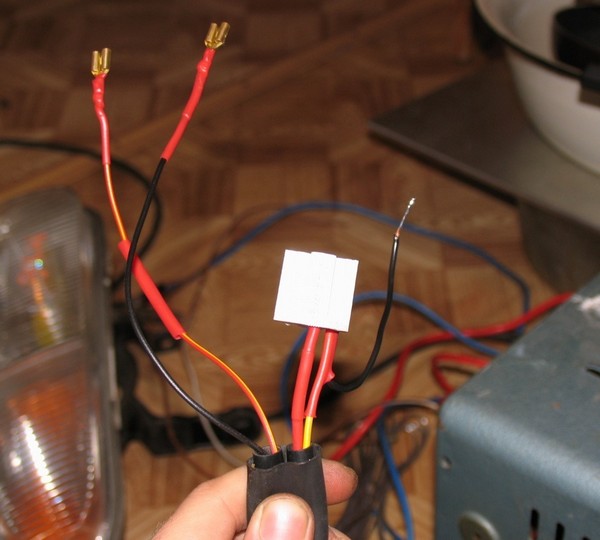

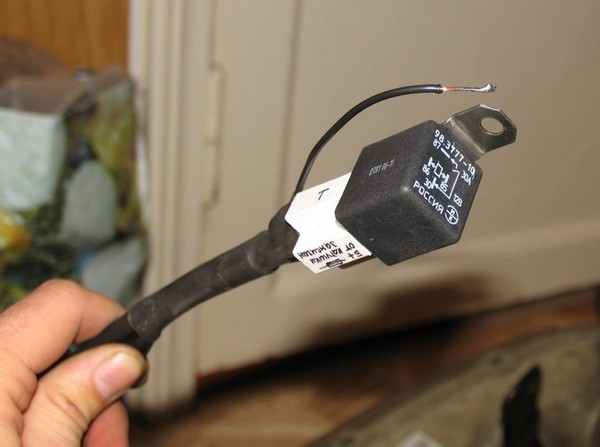

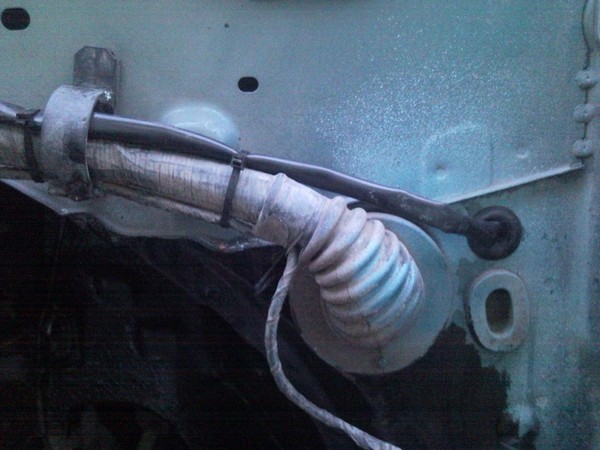

4 провода от реле, два пойдут в салон (кнопка и В+ с предохранителем) черный провод это "масса" спрячу его под гайку на корпус ну а зеленый провод уйдет под бампер.

8:861

Установка ПТФ Mazda 626

9:1366

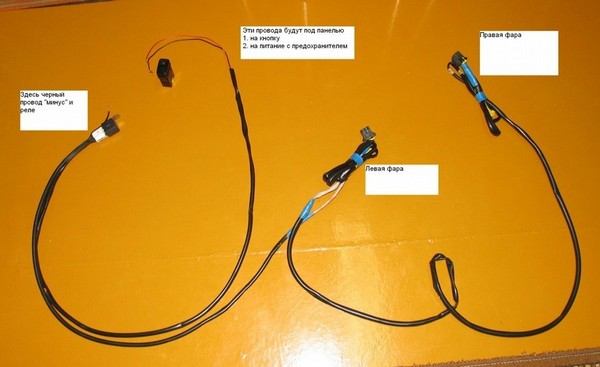

Здесь все распаял и спрятал провода термотрубкой

9:1460

Установка ПТФ Mazda 626

10:1965

И вот что у меня получилось

10:2018



Теперь нужно все это проверить, работает или нет

10:91

Установка ПТФ Mazda 626

11:596

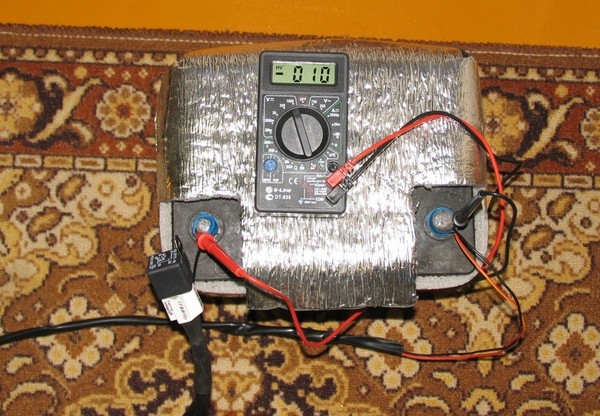

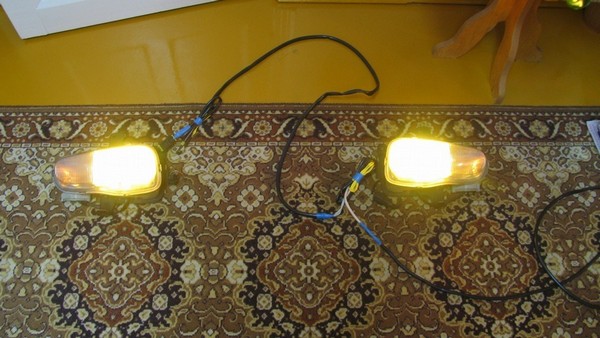

Подцепляем провода к аккумулятору

11:663

clip_image012

12:1168

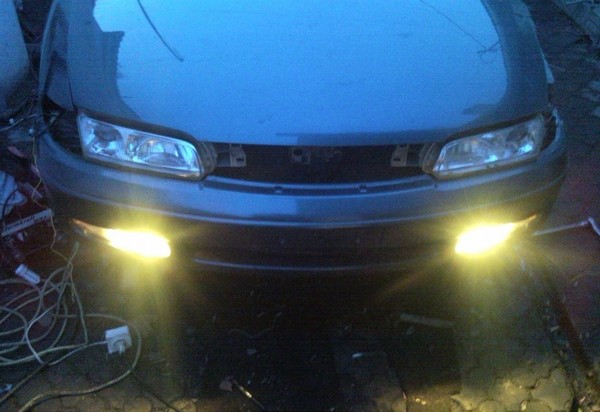

Все работает!

12:1196

Эти ПТФ, как я уже говорил, с Mazda MS-6.

12:1262

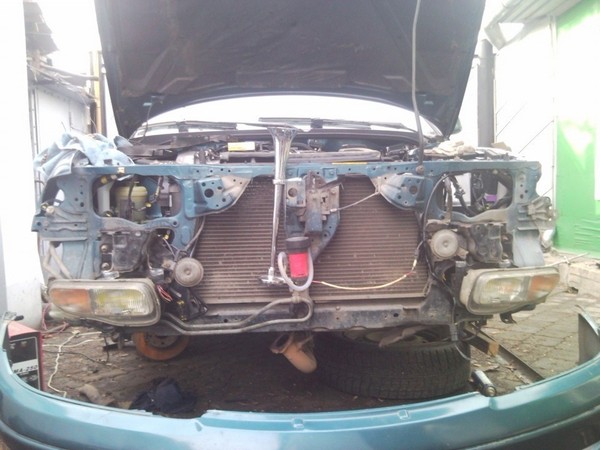

Поднял машину повыше, всю разобрал, снял бампер и крыло. Прикрутил кронштейн, все вроде бы подошло

12:1444

Установка ПТФ Mazda 626

13:1949

Поставил вторую ПТФ, начал ставить бампер и тут я увидел что туманочки то не подходят =((

13:2112



Установка ПТФ Mazda 626

14:504

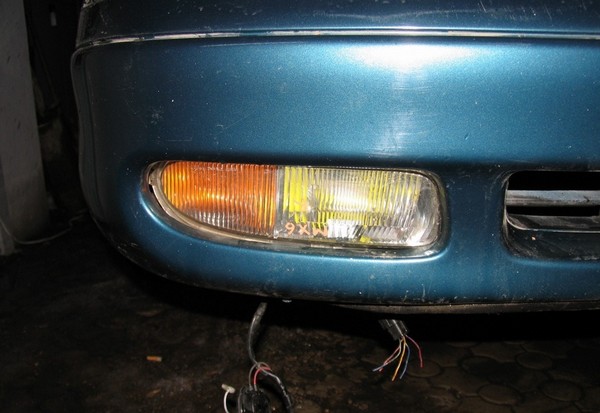

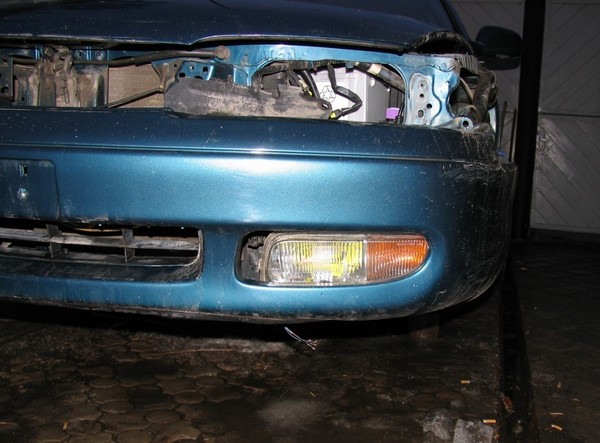

Смешение от центра бампера на 3 см, да и ниже чем должны быть, а на них маркером написано MX-6
И туманки у них тоже 2 вида, пластиковые на япошках и стекляные на европейках

14:812

clip_image016

15:1317

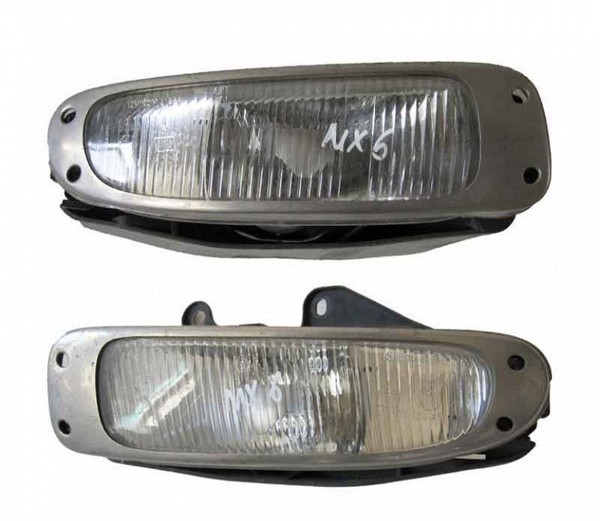

ПТФ европейского варианта

15:1369

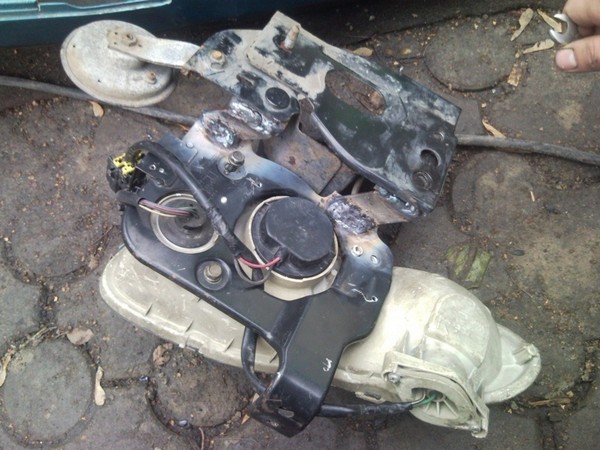

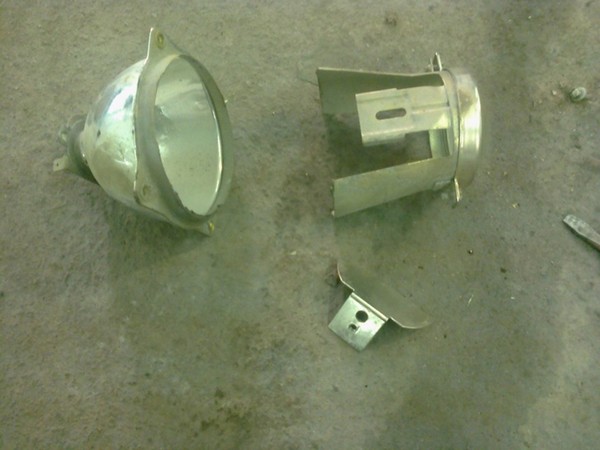

Ошибся в выборе. Придется  подрезать, подварить

15:1464

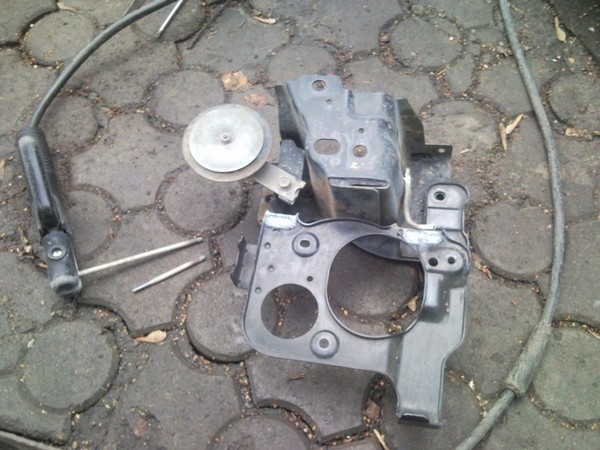

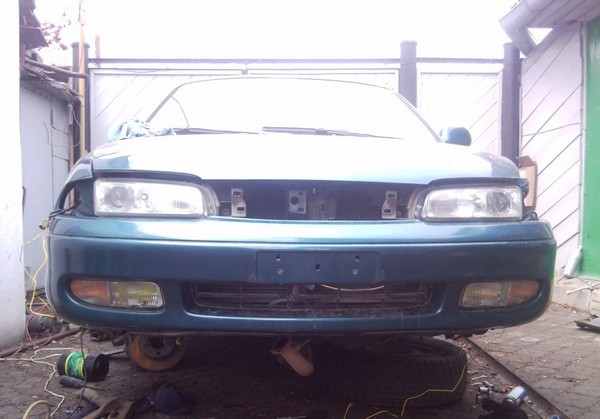

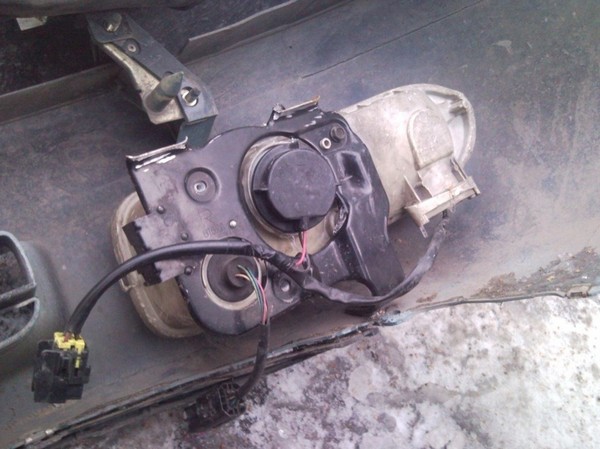

Левую уже приделал на пока на болтиках, потом приварю, усилю кронштейн и будет стоять, как родная

15:1644

Установка ПТФ Mazda 626

16:2149



Установка ПТФ Mazda 626

17:504

Установка ПТФ Mazda 626

18:1009

Установка ПТФ Mazda 626

19:1514

Установка ПТФ Mazda 626

20:2019



Установка ПТФ Mazda 626

21:504

Установка ПТФ Mazda 626

22:1009

Установка ПТФ Mazda 626

23:1514

Установка ПТФ Mazda 626

24:2019



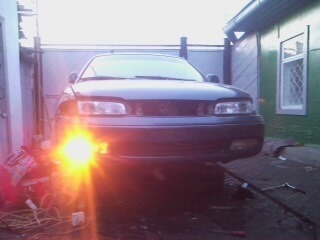

clip_image027

25:504

Установка ПТФ Mazda 626

26:1009

Установка ПТФ Mazda 626

27:1514

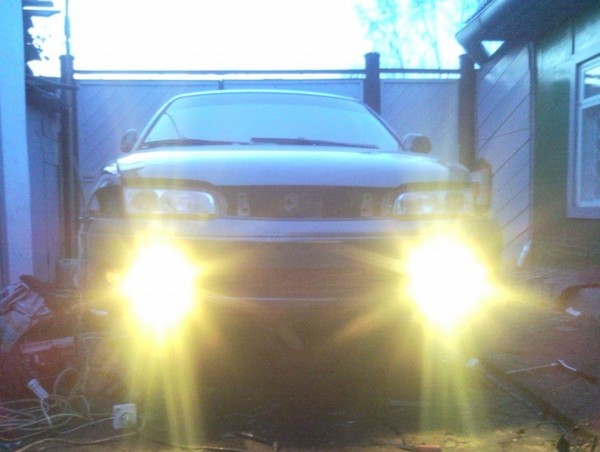

Установка ПТФ на Mazda 626 выполнена.
