Установка и подключение ЭУР руля от Приоры в ВАЗ 2113, 2114, 2115

Установка ЭУР руля от Приоры в ВАЗ 2113, 2114, 2115

1:502

Покатался я на отцовой калине и понял, что от прогресса не уйти, тем более, что планирую рейку менять на 3,2, а то и на 2,5 оборота, а без усилителя вообще не жизнь будет. Покупал в стингере. В комплекте все необходимое:
1. Сам усилитель(новой модели, не глючный короче).
2. Переходник.
3. Рулевой вал.
4. Проводка.
От себя:
1. По механике проблем не вижу.
2. По электрике надо искать схему подключения.

1:1215


2:1720

Начал разбирать:
1. Снял рулевой кожух (да ничего сложного).
2. Отсоединил и снял все переключатели (дворники и свет).
3. Снял замок зажигания(первая проблема - болты зубилом откручивать надо, так как граней нет (!).
4. Зубилом расправил хомут крепления вала и рулевой рейки (у моторного щитка).
5. Зубилом открутил два болта крепления рулевой колонки (тоже весьма неудобно).
6. Открутил остальное крепление рулевой колонки (две гайки на 13).
7. Снял рулевую колонку (почему не снял сразу руль? - он у меня не стандартный, за него тянул когда колонку с рейки срывал, к тому же он через переходник крепится, в тиски зажму и через втулку выбью).
8. Надел вал на ЭУР (посадочные места зубилом расширил).
9. Примерил переходник и понял что шпильки крепления колонки (с которых гайки на 13 скручивал) нужно укорачивать (иначе в ЭУР упираются).
10. Отмерил чтоб лишь чутка из гайки выходили и отпилил (можно пользоваться болгаркой, я обошелся пилой и напильником).
11.наживил ЭУР (через переходник конечно, переходник затянул).
12. Соединил вал ЭУРа с рейкой.
13. Затянул крепление ЭУРа к переходнику (четыре гайки на 13 плюс гровера).
14. Поставил на место замок зажигания (использовал болты под шестигранник, так удобнее).

2:3893



Фото:

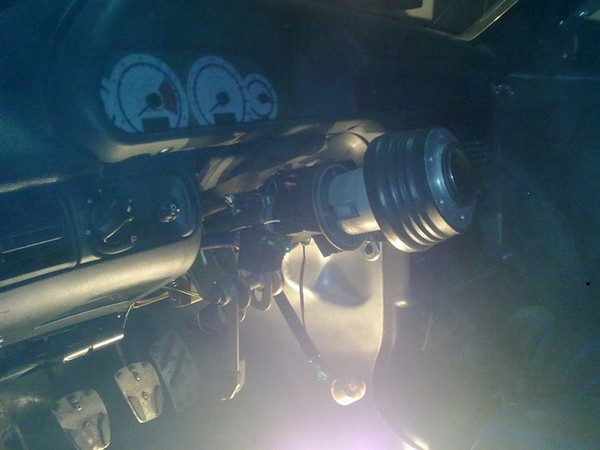

1. Штатная рулевая колонка без кожуха.
2. Крепление рулевой колонки.
3. ЭУР на своем месте).

2:176


3:681


4:1186

Электрика

4:1210


5:1715

По механике:
Купил:
1. Переходник на руль(для приоры).
2. Блок подрулевых переключателей(тоже от приоры)
3. Кожух рулевой колонки от приоры(пока его нету).
все поставил, правда пока с звуковым сигналом не разобрался, но это на днях сделаю)).
Электрика:
1. Протянул силовые провода к аккуму (плюс с предохранителем, минус просто провод).
2. Прикрутил массу(черный тонкий провод управления ЭУР, прикрутил под комбинацией приборов).
3. Подсоединил провода к комбинации приборов.
3.1. Оранжевый провод из красной колодки к первому от блока ЭУР-двойной желтокрасный(фото 2).
3.2 Серый+желтый провода из красной колодки к третьему от блока ЭУР-синий (фото 4).
3.3 Коричнево-красный из белой колодки ко второму от блока ЭУР-коричневый(фото 3).
На фото 5 снизу вверх:
1. Желто-кросный.
2. Коричневый.
3. Синий.
3.4 Там еще провода есть, для k-line и так далее, я их не подключал (проводка-то для приоры, в Самаре не предусмотрено).
4. Все собрал.

5:3381



Теперь ощущения:
1. Да супер все
2. На малых скоростях просто сказка)
3. С ростом скорости отключается и машинка рулится как раньше (то есть, четкая и внятная обратная связь).
4. В отличие от ранних Калиновских ЭУРов этот, в отключенном состоянии, свое присутствие ничем не выдает (я его вообще не чувствую).

5:555

Недостатки:
1. Из-за переходника руль опустился(не смертельно, но все же).
2. Пулевая колонка удлинилась, руль стал ближе к водителю (в принципе, все лечится регулировкой сидушки и я при своих 186см неудобства не испытал).
3. Руль перекрывает комбинацию приборов.

5:1030

К схеме:
1. Жгут электроусилителя;
2. Предохранитель цепи питания ЭУРУ;
3. Диагностические контакты жгута ЭУРУ;
4. ЭУРУ;
5,6,7 - соединительные колодки жгута электроусилителя, присоединяемые к проводам жгута панели приборов, отсоединённым от колодок к комбинации приборов;
8. Колодка (красного цвета) жгута панели приборов к комбинации приборов;
9. Колодка (белого цвета) жгута панели приборов к комбинации приборов;
10. Колодка сигнализатора;
11. Клемма заземления.

5:1875

От себя:
ЦВЕТ ПРОВОДОВ ЭУРа МОЖЕТ ОТЛИЧАТЬСЯ.

5:1962


6:2467




7:504


8:1009


9:1514


10:2019



1. Кнопка: ну на штатное место ее поставить не реально, так что, пришлось думать. Задача была сохранить кнопку, не резать проводку да расположить ее в удобном месте-в итоге она теперь на щитке. Мне удобно.
2. Наклон рулевой колонки: подставил шайбы под дальние крепежки (что ближе к моторному отсеку) ЭУРа с переходником, с ними изменился угол наклона рулевой колонки и руль перестал перекрывать комбинацию приборов

10:755

https://www.drive2.ru/l/4899916394579308458/

10:803

https://www.drive2.ru/l/288230376152839628/, https://www.drive2.ru/l/4899916394579278194/, https://www.drive2.ru/l/4899916394579281273/
