Установка активатора для блокировки/разблокировки замка багажника на Ладу Калину хэтчбек



0:7

Давно хотел открытие багажника с кнопки, все знают что в калине с этим очень туго, например сел в машину завел двигатель и нужно что-то кинуть в багажник, для этого нужно заглушить двигатель выйти воткнуть ключ, открыть багажник, вобщем очень не удобно! А еще после мойки зимой замок может так замерзнуть что до весны придется ездить)

0:617

Вопрос как всегда начал с изучения темы, есть 2 типа кнопки замка, старого и нового (с 2010г.) образца.

0:799

Мне можно сказать повезло, кнопка замка старого образца и нужный мне алгоритм работы багажника, выглядит так (если у вас по-другому то кнопка нового образца)

0:1089

Установка активатора для блокировки/разблокировки замка багажника на Ладу Калину хэтчбек

1:1596



1:1606

Что самое интересное в любой калине есть почти все, чтобы разблокировать багажник с кнопки, все видели на брелке третию кнопку как раз для открытия багажника (кнопку нужно нажать и держать 3 сек.), в багажнике проложены провода под активатор и штатное место его установки в багажнике, необходимо добавить немного!

1:2180

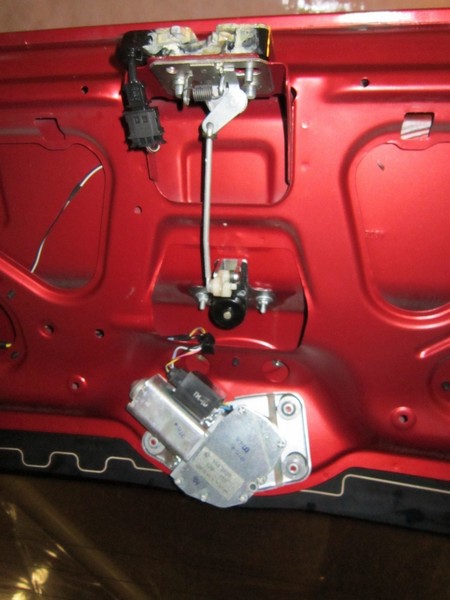

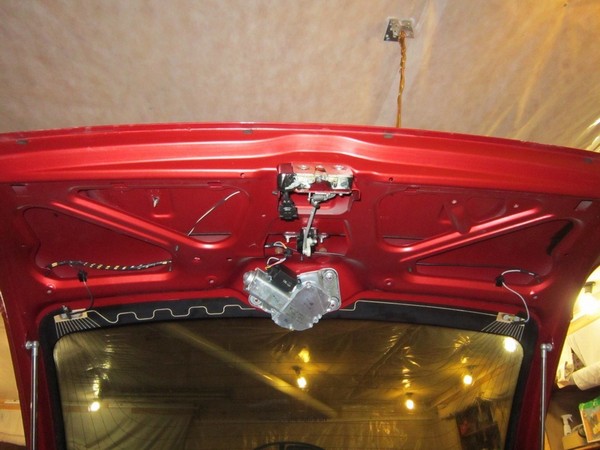

Общий вид под обшивкой багажника:

1:64

Установка активатора для блокировки/разблокировки замка багажника на Ладу Калину хэтчбек

2:571

clip_image003

3:1078

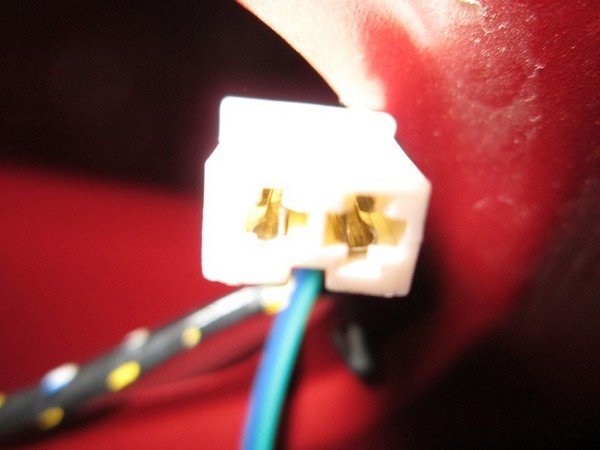

Разъем для подключения активатора:

3:1146

clip_image004

4:1653

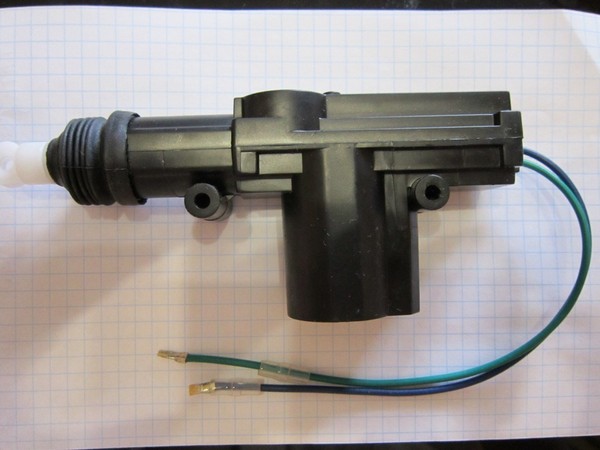

Вобщем потребуется купить активатор, абсолютно любой, я взял вот такой:

4:1787

clip_image005

5:2294

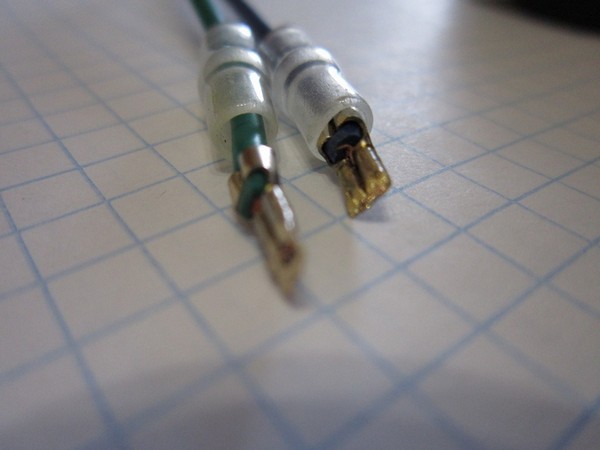

Концы проводов немного доработал чтоб залазили в штатный разъем:

5:122

clip_image006

6:629

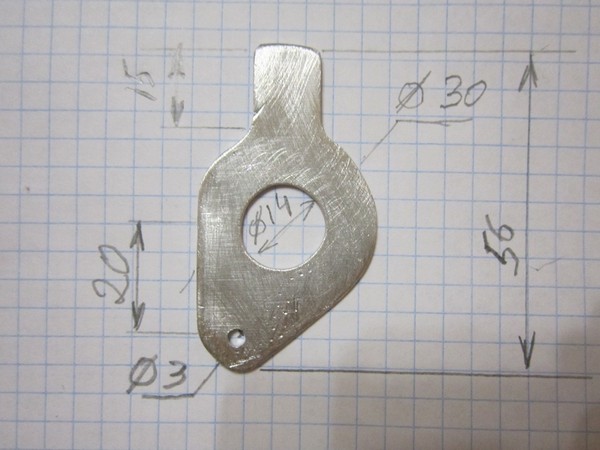

Сделать нужно будет вот такую детальку, называется она поворотная шайба:

6:766

clip_image007

7:1273

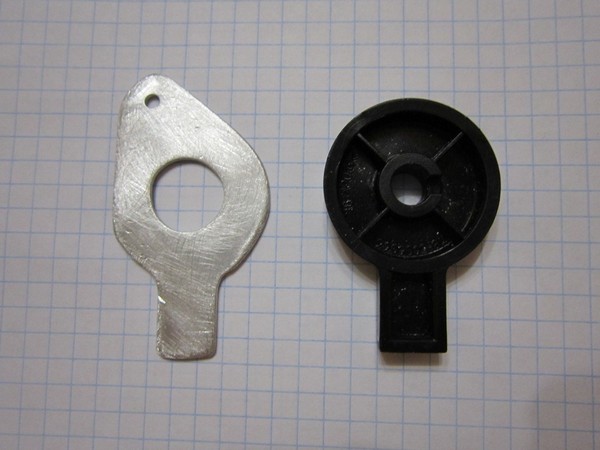

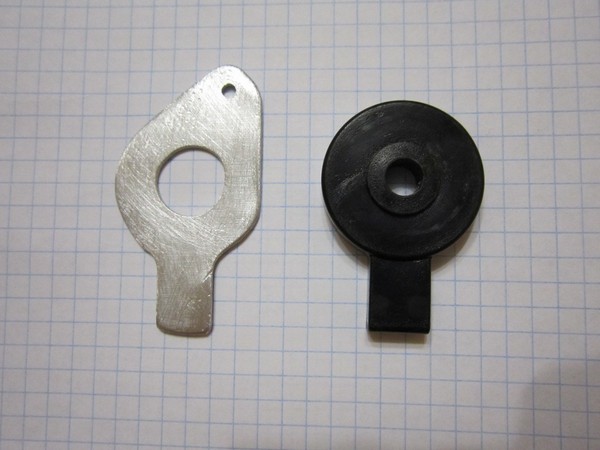

Потом можно снять обшивку багажника (крепится на пистонах) вынимаем стопорное кольцо и пластиковый толкатель (см. фото 1) и примеряем детальки, должны выглядить так:

7:1577

clip_image008

8:2084



clip_image009

9:506

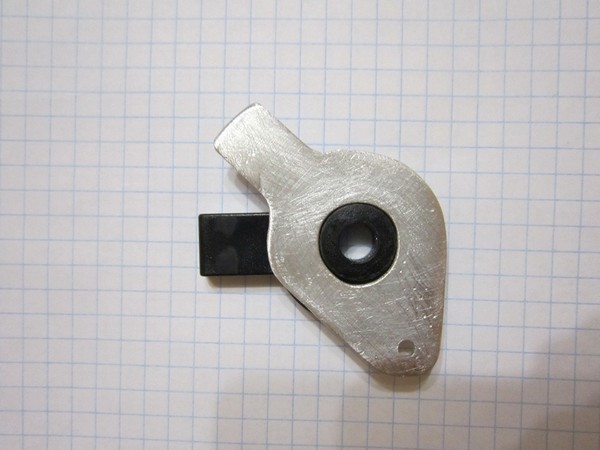

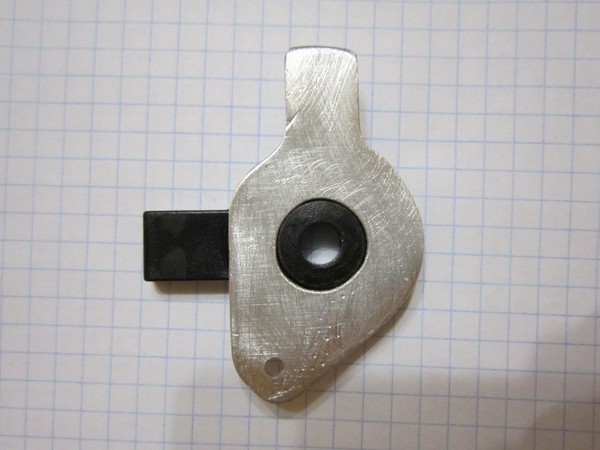

На этих 2х фото ниже принцип работы, активатор толкает поворотную шайбу:

9:641

clip_image010

10:1148

clip_image011

11:1655

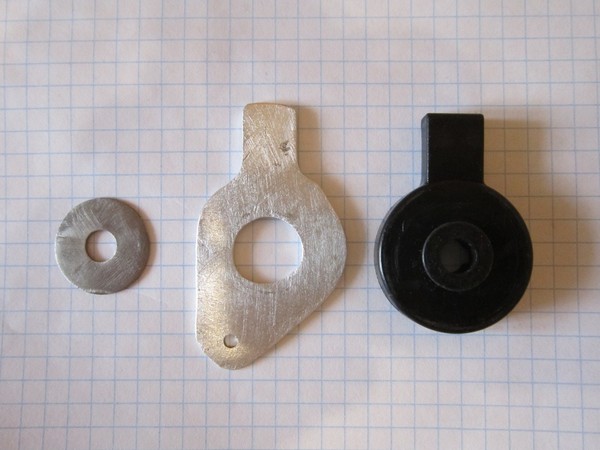

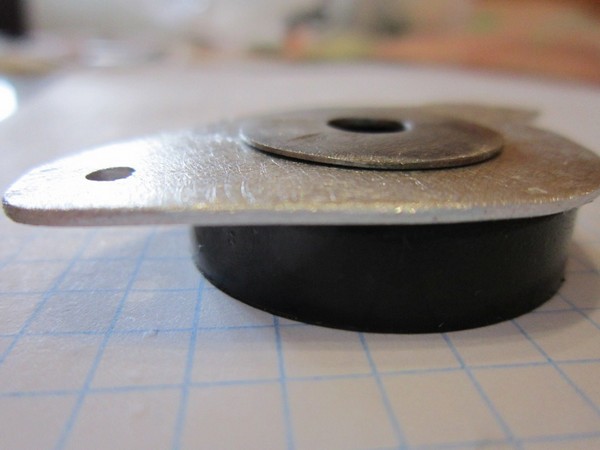

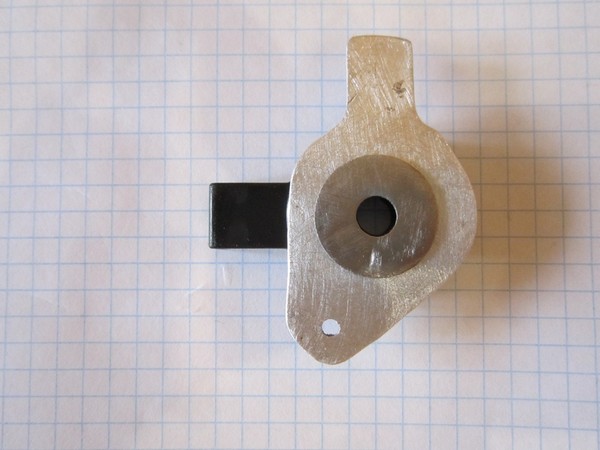

Еще понадобится обычная шайба с внутренним диаметром = внутреннему диаметру пластикового толкателя. Толщина шайбы должна быть очень маленькой чтобы всю систему можно было собрать, вот фото:

11:2008



clip_image012

12:506

clip_image013

13:1013

clip_image014

14:1520

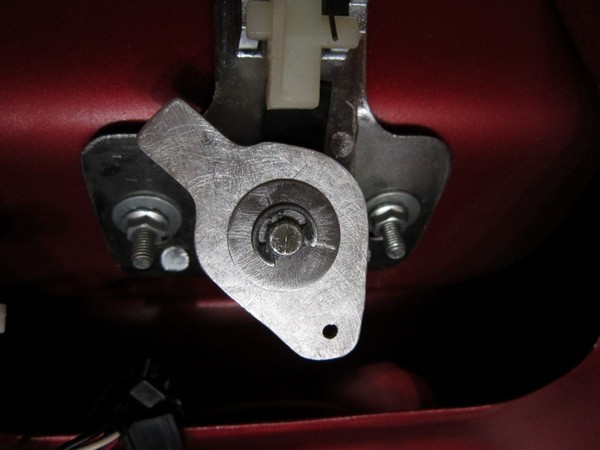

После этого собираем все обратно, сначала вставляем пластиковый толкатель, потом поворотную шайбу, затем гайку. Фиксируем все стопорным кольцом (если оно не залазит, значит нужно сделать шайбу еще тоньше)

14:1898

clip_image015

15:2405

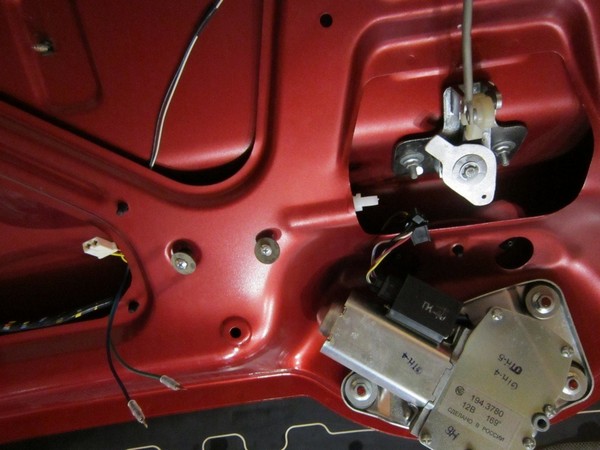

Засовываем активатор с специально подготовленное для этого место:

15:125

clip_image016

16:632

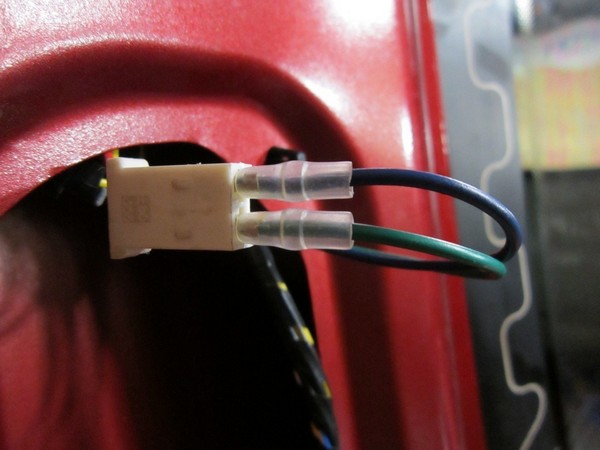

Подключаем провода (я на всякий замотал изолентой чтоб лучше держались)

16:767

clip_image017

17:1274

clip_image018

18:1781

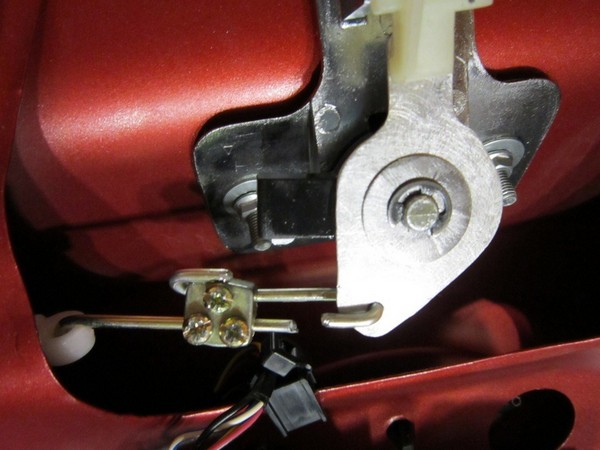

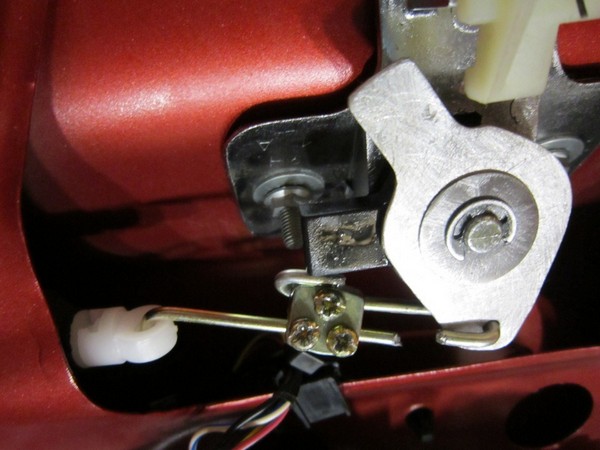

Устанавливаем и настраиваем тяги:

18:1847

clip_image019

19:2354



clip_image020

20:506

Видео как все это работает:

20:559



20:569

Теперь расскажу как все работает словами!

20:649

Во первых дверь не открывается сама, по прежнему нужно жать на кнопку открывания, только ключ уже не нужен!(при желании можно и ключем, если вдруг отсоединен аккумулятор). Вот несколько примеров работы:

20:1020

— На пульте жмем кнопку открытия двери один раз, разблокируется только водительская дверь. Жмем кнопку еще раз — разблокируются пассажирские двери и багажник! Когда закрываем машину — блокируются все двери и багажник (уже не получится оставить багажник открытым, а ведь такое бывало)

20:1546

— Если на пульте нажать и подержать кнопку открытия багажника 3 сек. то разблокируется только дверь багажника!

20:1752

— Так-же можно пользоваться кнопкой открытия/закрытия дверей из салона. вместе с дверьми можно открывать/закрывать багажник!

20:1986

Вобщем теперь все стало так, как я и хотел бы чтоб работало изначально! Вот только почему АвтоВАЗ так до сих пор и не сделал это на заводе?!

20:2240



Цена вопроса: 150 рублей

20:44

Статья отсюда: http://www.drive2.ru/cars/lada/kalina_hatchback/kalina_hatchback/dia2/http://www.drive2.ru/cars/lada/kalina_hatchback/kalina_hatchback/dia2/

21:648

Размещение согласовано с автором Тимофеем Голубевым.

21:750
