Установка акустической системы на УАЗ Патриот

Компоненты и установка акустической системы для УАЗа Патриот

0:114

Задача: получать достойное звучание и при этом применить бюджетные компоненты, но уделить максимальное внимание их установке и настройке системы в целом.

0:403

Установка акустической системы на УАЗ Патриот

1:908

О системе:

1:932

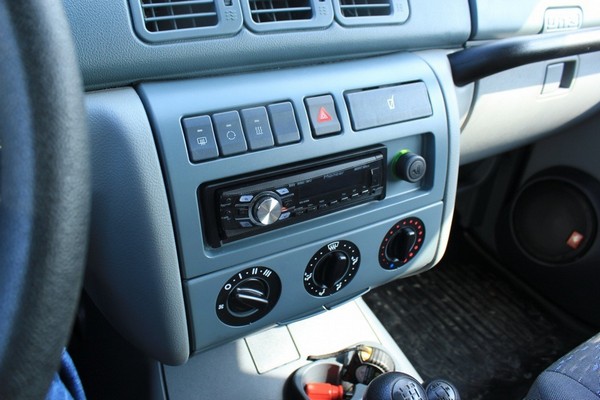

Голова: Pioneer DEH-5310UB. При выборе ГУ основными критериями были: цена, удобство управления, высокая скорость чтения дисков, возможность использовать USB-носитель и все это в комплекте с приемлемым дизайном.

1:1304



1:1317

аудиосистема для УАЗ Патриот

2:1822

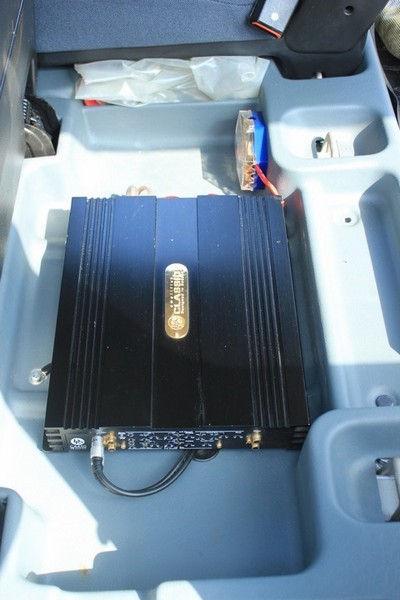

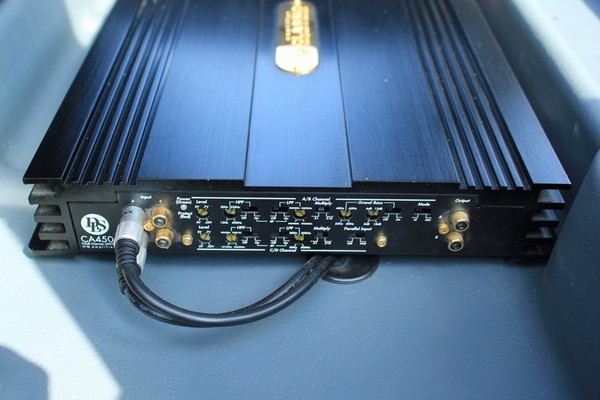

Усилитель: DLS CA450. Обзор в журнале "Автозвук":
Думаю, данный усилитель в рекламе не нуждается, отличный выбор в своем ценовом диапазоне. Был куплен мною еще в 2008 году, и вот теперь перекочевал вместе с кабелями из багажника одиннадцатой под заднее сиденье патриота. Пожалуй, самый главный недостаток усилителя — это его размеры, он не влез даже в нишу под одинарным сиденьем, пришлось установить под двойным.

2:2568



звук в УАЗ Патриот

3:504

clip_image003

4:1009

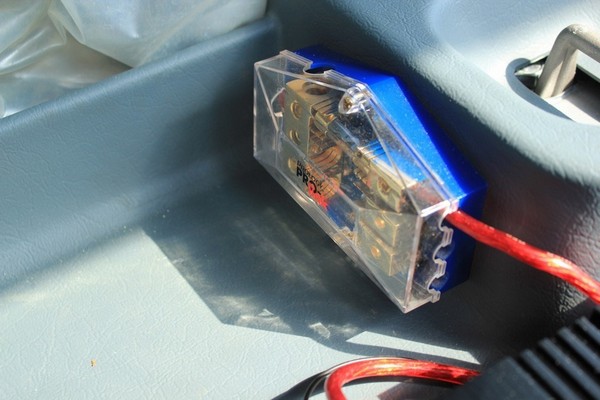

Перед усилителем на провод питания сразу был установлен растроитель на случай возможной установки компрессора в багажнике и инвертора на 220В.

4:1274

clip_image004

5:1779

Динамики:

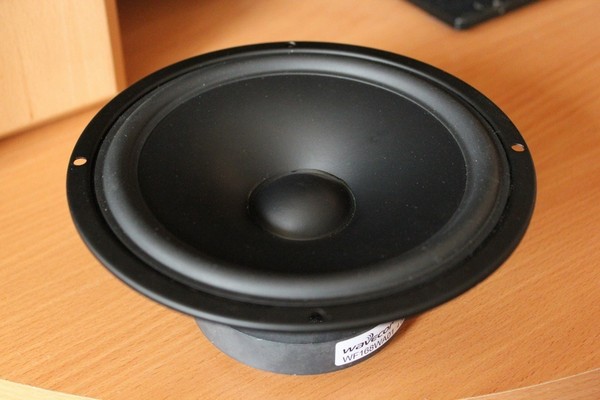

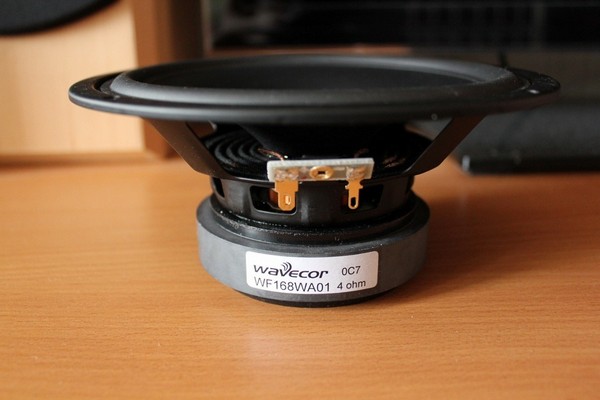

НЧ-СЧ — Wavecor WF168WA01-01.

5:1839

стереосистема УАЗ Патриот

6:2344



clip_image006

7:504

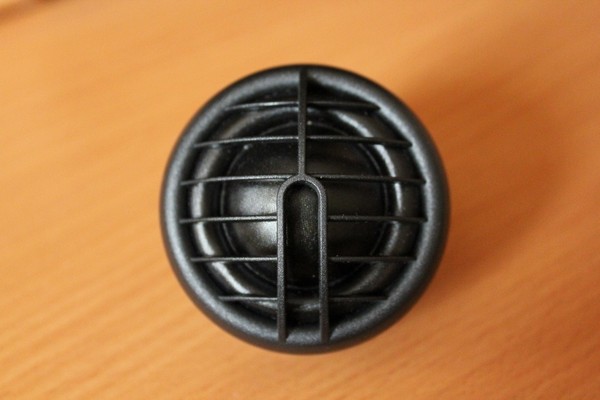

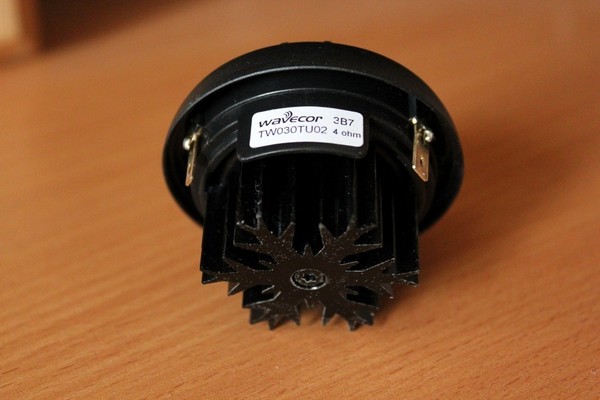

ВЧ — Wavecor TS030TU02-01

7:539

Установка акустической системы на УАЗ Патриот

8:1044

clip_image008

9:1549

clip_image009

10:2054



Выбор на них упал совершенно случайно. В силу того, что сам в свободное время занимаюсь изготовлением домашних Hi-Fi и Hi-End систем, имел дело со множеством динамиков разных брендов, таких как Scan-Speak, Seas, Vifa, Morel, и отчественных производителей, типа АСА-лаб и НОЭМА. А фирма Wavecor появилась на нашем рынке совсем недавно. Производство у них находится в Китае, разработчики Европа. Попробовать в деле их конечно хотелось, но цена высока, и вот удалось закупить комплект акустики на распродаже с очень большой скидкой. Комплект из двух НЧ-СЧ и двух ВЧ обошелся чуть более 4т.р.

10:1028

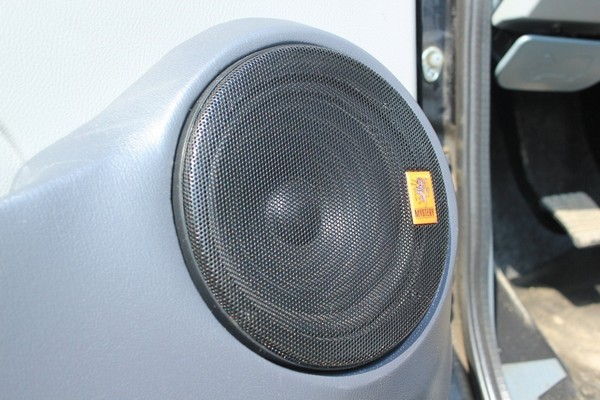

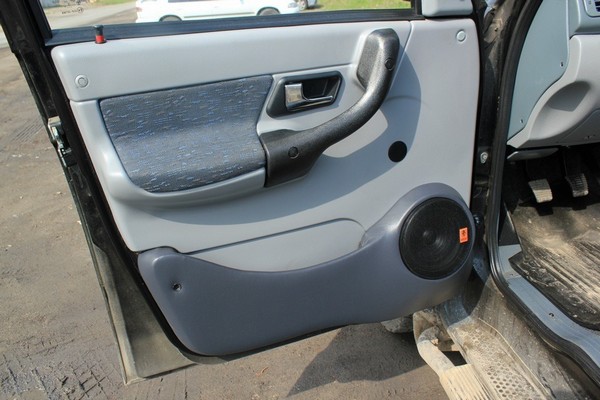

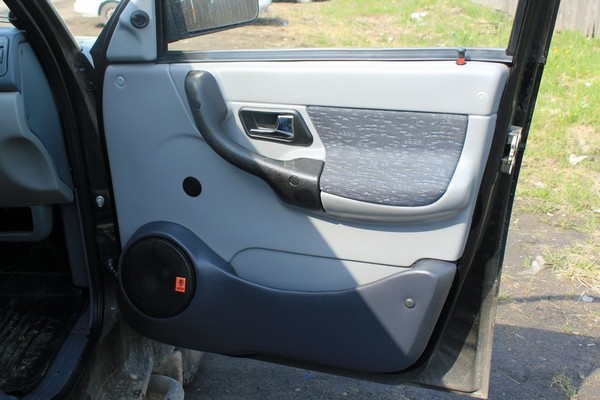

Теперь немного о самих динамиках. Миды установлены в подиумы для 16см динамиков. Подошли практически удеально, чуть пришлось доработать напильником подаренную сеточку от Мистери =)) Логотипчик надо сменить конечно, но это чуть позже.

10:1457

Установка акустической системы на УАЗ Патриот

11:1962

clip_image011

12:2467



clip_image012

13:504

Замеренные параметры Тиля-Смолла оказались чуть отличные от заявленных производителем, хотя в данной паре динамиков очень близки. Fs=50Гц, Vas=28л и добротность 0,46. Нижняя граница (по -3дБ) в двери патриота с учетом передаточной функции салона выходит чуть более 52Гц, что вполне неплохо для динамика такого размера. Масса подвижной системы всего 12,5г! детальность в области мидбаса и средних частот хорошая.

13:1240

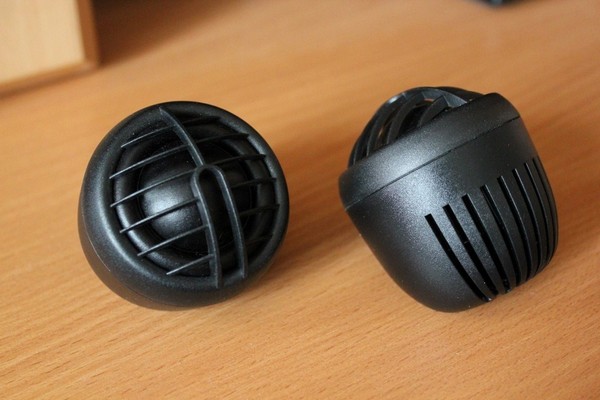

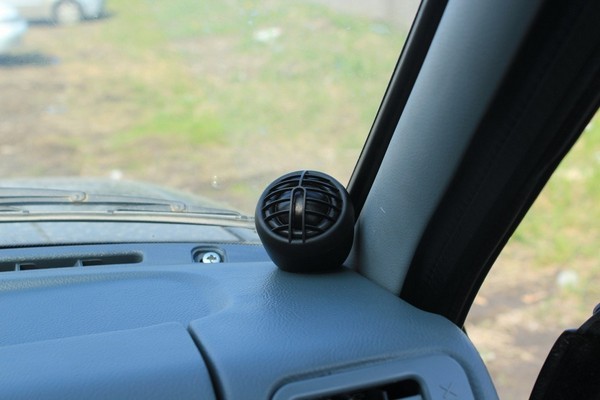

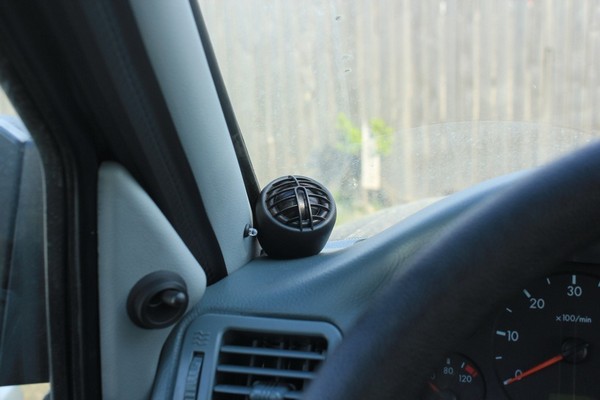

ВЧ-динамики уже комплектовались установочным комплектом для автомобиля. Закрепил их на торпедо, направление на слушателя, с долей отражения от лобового стекла. Купол динамика достаточно большой, 30мм в диаметре, неодимовый магнит, защитная сетка, в целом конструкция мне понравилась.

13:1763

Установка акустической системы на УАЗ Патриот

14:2268



clip_image014

15:504

Кабели проложены в консоли между передними сиденьями, отдельно силовой и сигнальные и отдельно от жгута родной проводки, видимо в ней идет провод на бензонасос, наводки дает приличные.

15:846

Тест серединки Audison

Установка аудиосистемы Audison Voce 3.0. По поводу самих динамиков: сделаны вполне добротно, единственный замеченный мной минус — неудобно расположены клеммы.

15:1169

Сделал замеры некоторых

15:1217

:Параметры____Заявленные___1дин______2дин
Re (Ом)___________3________3.03_______3.04
Fs (Гц)__________160_______125.5______115
Vas (л)__________0.38_______0.71_______0.83
Qts_____________0.64_______0.48_______0.48
Qes ____________0.74_______0.52_______0.51
Qms_____________4.7_______7.4________9.9

15:1554

Можно отметить, что в паре хорошая повторяемость.

15:1648

Сделал несколько замеров АЧХ (в домашних условиях в ЗЯ объемом 0,72л). Что сказать, у моей пары динамиков АЧХ практически идентична. Мерял в ближнем поле (от мика до динамика 3см) и в дальнем поле (до мика полметра).

15:2034



аудиосистема Audison для УАЗ Патриот

16:504

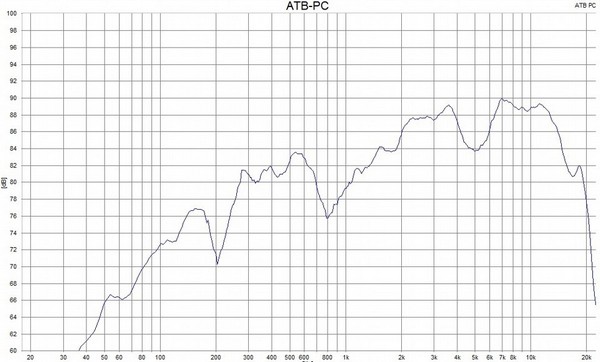

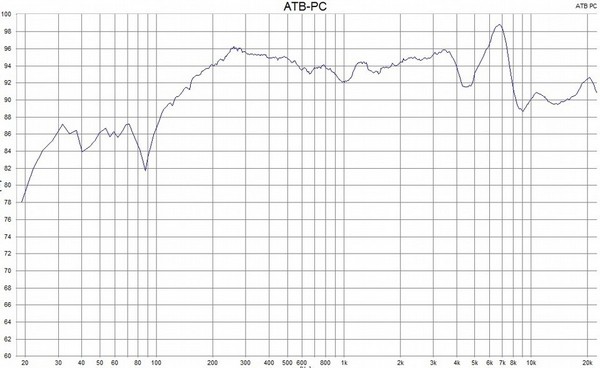

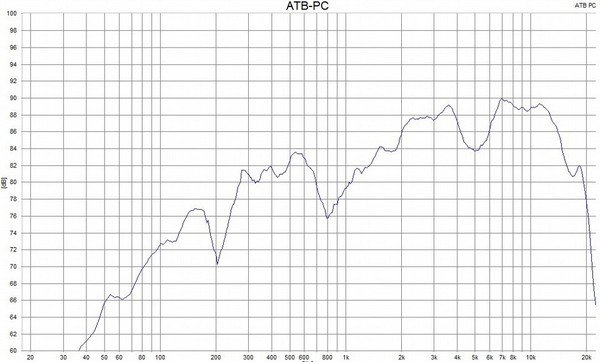

АЧХ в ближнем поле

16:541

clip_image016

17:1046

АЧХ в дальнем поле

17:1083

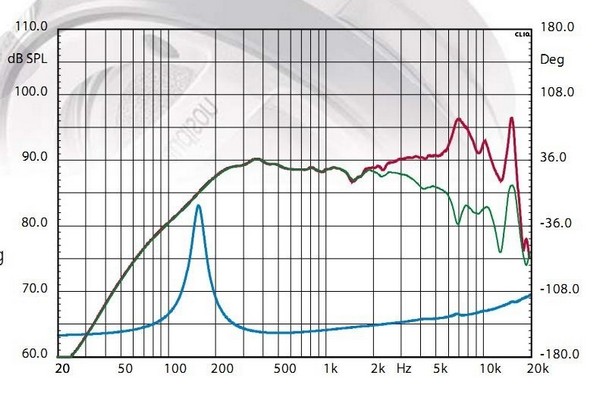

Вот АЧХ, заявленная производителем. Красная линия по оси, зеленая, судя по всему под углом 30градусов.

17:1270

установка аудиосистемы на УАЗ ПатриотАЧХ

18:1781

clip_image018

19:2286





Установка аудиосистемы на УАЗ Патриот выполнена
