Установка блокиратора дифференциала в КПП 2108

Задача: установка блокератора дифференциала в КПП на ВАЗ 2108

0:110

Установка блокировки в КПП 2108

1:615

Установка блокировки в КПП 2108

2:1123

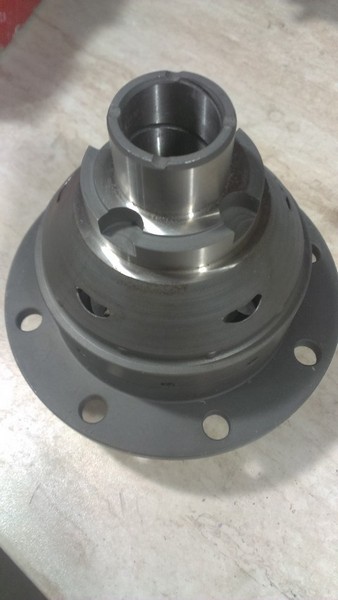

 Вот она

2:1146

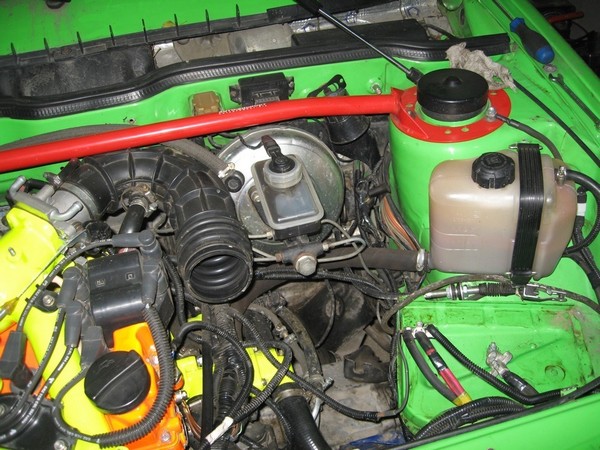

Отключил аккумулятор и снял его, открутил трос сцепления и убрал в сторону, снял фильтр воздушный, .

2:1331

Установка блокировки в КПП 2108

3:1836

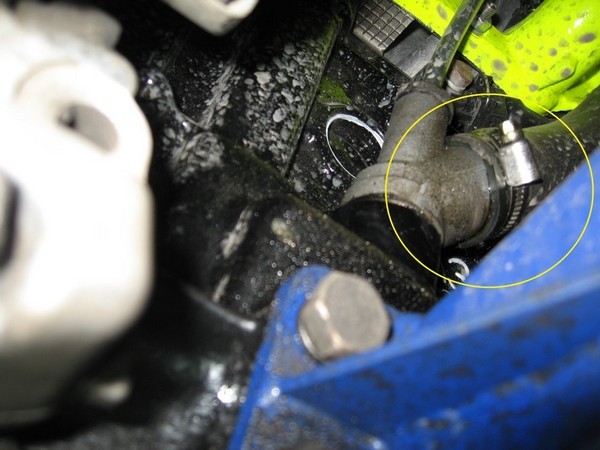

Протянул все хомуты на патрубках (протяжка после 3000 пробега), со шланга циркуляции газов сопливило масло, обычная проблема, решил протяжкой хомута.

3:2109



Установка блокировки в КПП 2108

4:504

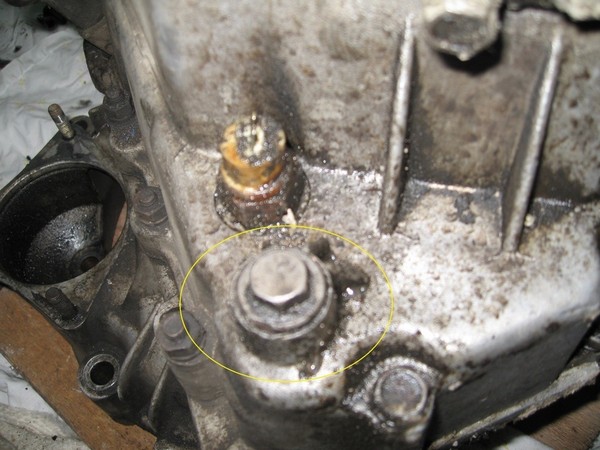

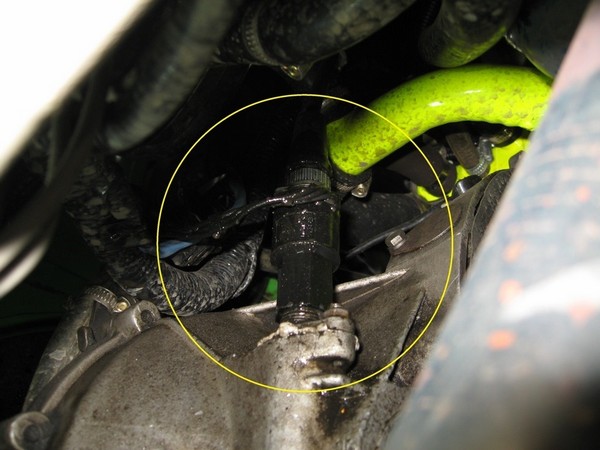

Дальше небольшой осмотр мотора и еще одна течь обнаружена, датчик скорости, бежит со всех щелей

4:682

Установка блокировки в КПП 2108

5:1187

бежит

5:1201

Ну а так везде все сухо

5:1246


6:1751

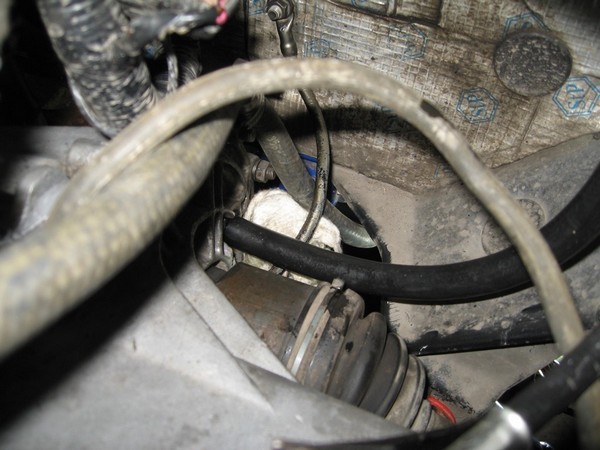

Осмотр закончен переходим к сложным процедурам. Открутил кулису, открутил соединение паука,

6:1924


7:2429



кулиса снята

7:26

Установка блокировки в КПП 2108

8:531

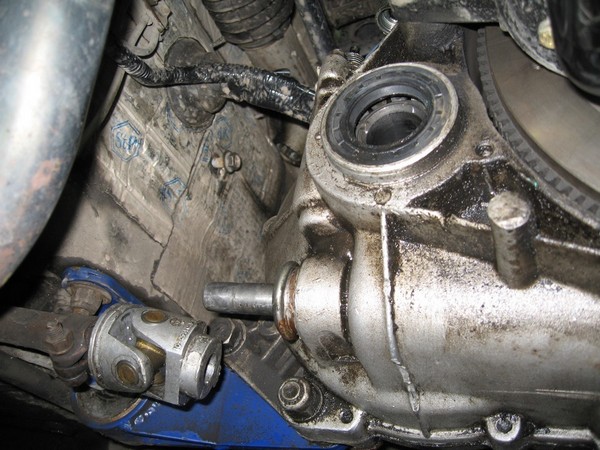

снят

8:543

Поднял обе стороны, открутил колеса и снял их перед подъемом, сорвал гайки гранаты на ступице., разобрал и полностью демонтировал треугольный рычаг с левой стороны, для удобного снятия коробки.

8:900

Установка блокировки в КПП 2108

9:1405

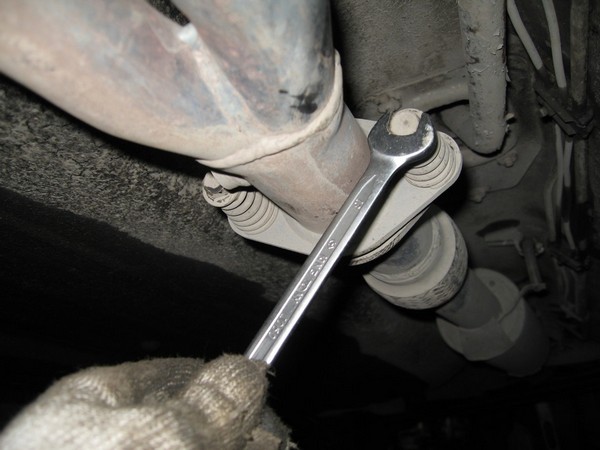

Открутил серьги с обоих сторон

9:1465

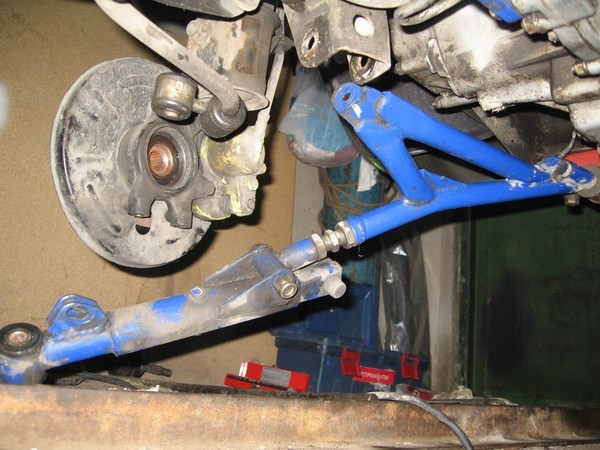

Установка блокировки в КПП 2108

10:1970

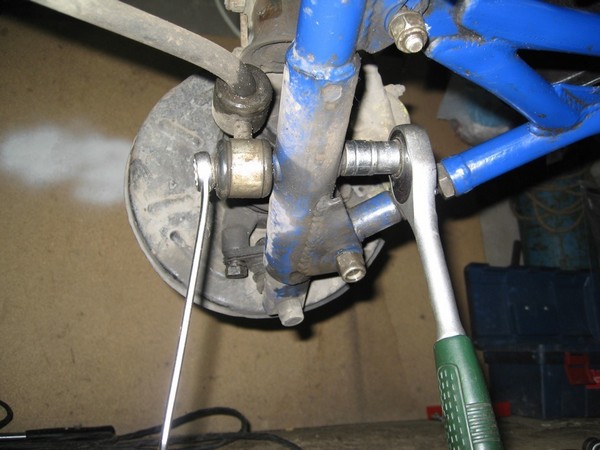

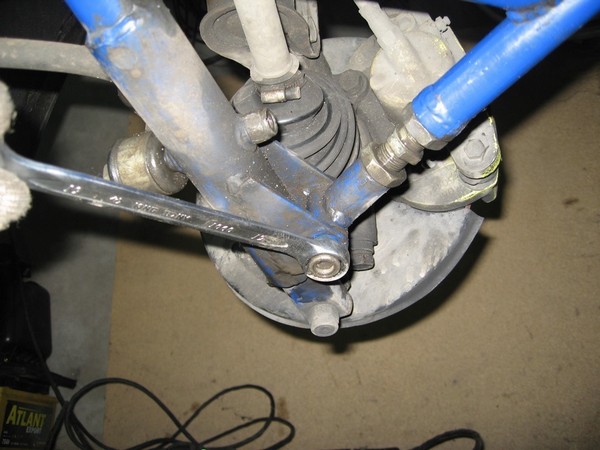

Раскручиваю болты на рычаге

10:2025



clip_image010[4]

11:504

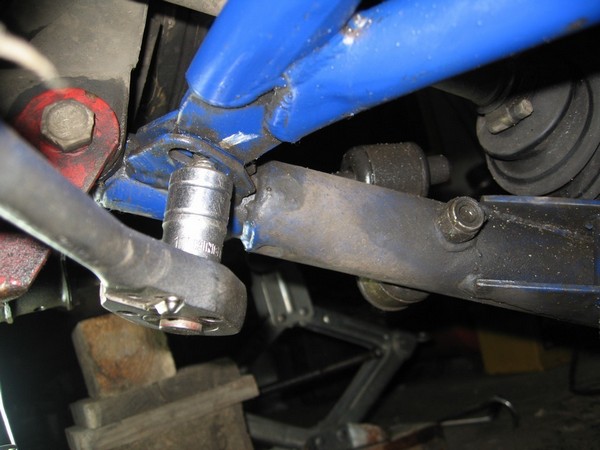

Это болт просто ослабляю

11:553

Установка блокировки в КПП 2108

12:1058

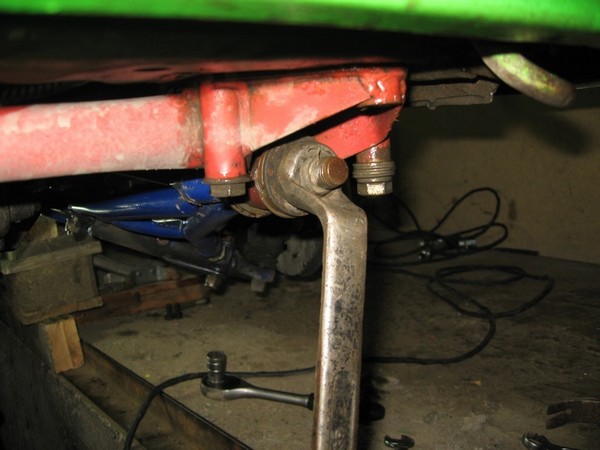

Накидным на 24 открутил гайку.

12:1115

Установка блокировки в КПП 2108

13:1620

Снял поперечину

13:1653


14:2158

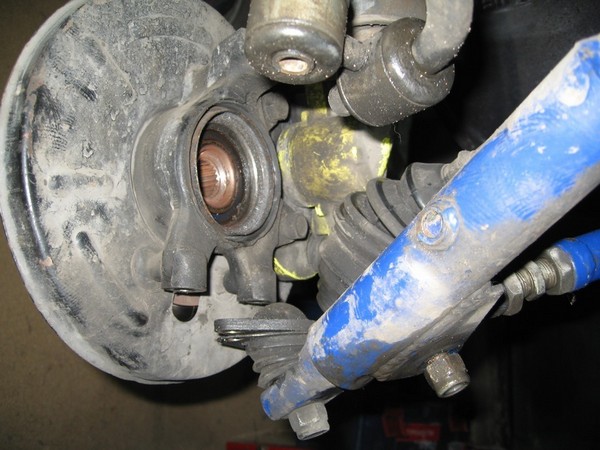

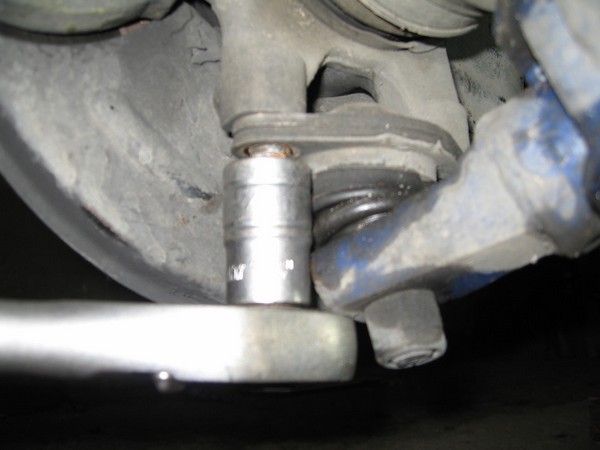

Открутил шаровую

14:34


15:539

Вытащил полуось

15:572


16:1077

Снял рычаг

16:1100


17:1605

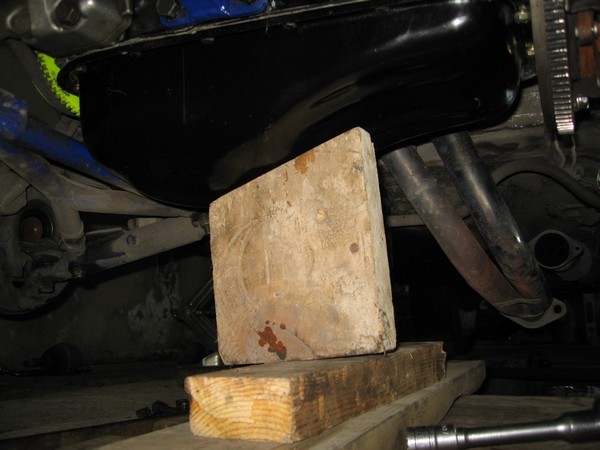

подставил деревяшку под картер

17:1666

Открутил опоры коробки, открутил три болта и гайку крепления коробки, снял стартер для меньшего веса и скинул коробку.

17:1886

Разбор коробки.

17:1918

Открутил крышку 5 передачи, снял ее и увидел повреждения.

17:2025




18:504

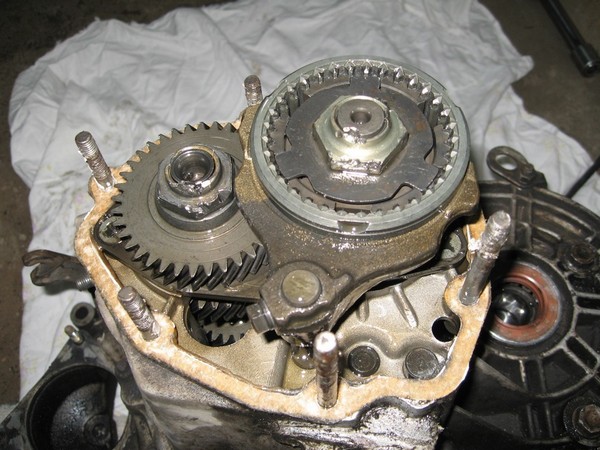

снята крышка

18:531

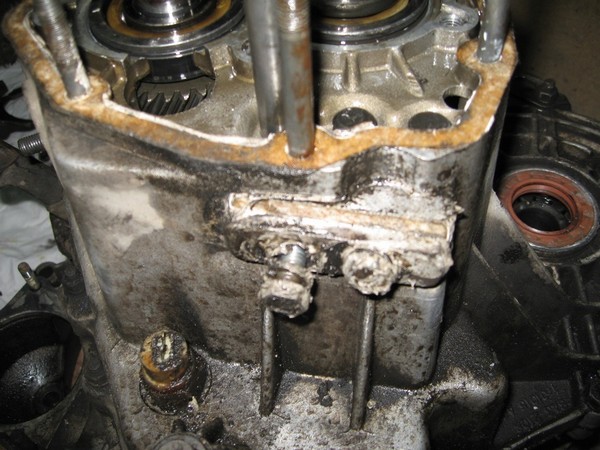

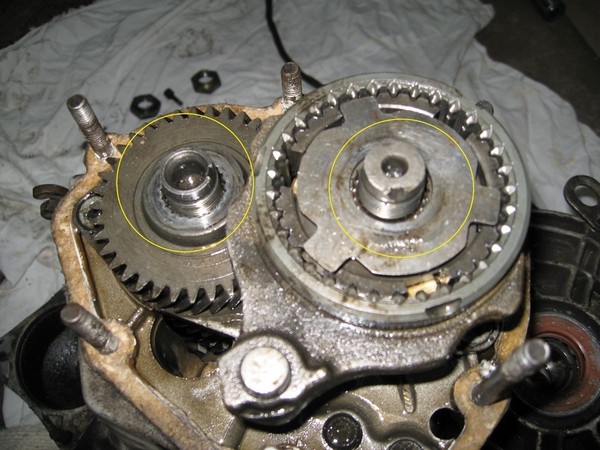

После вскрытия крышки 5-ой передачи, было обнаружено варварское закручивание гаек зубилом.

18:701

Установка блокировки в КПП 2108

19:1206

Гайки не прикручены

19:1246

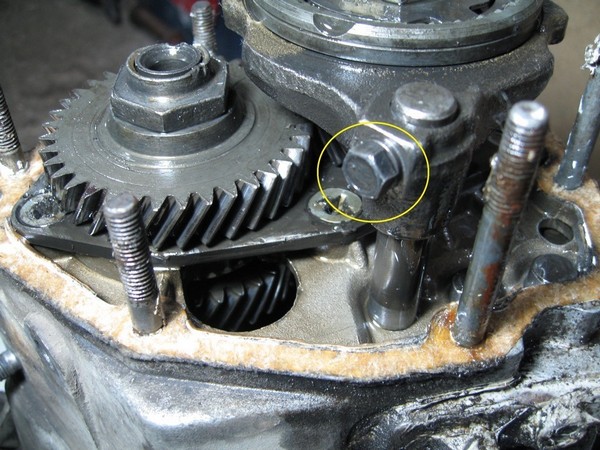

После откручиваем ключом на десять болт лапки переключения 5- ой передачи и снимаем его.

19:1410

Установка блокировки в КПП 2108

20:1915

снимаем болт

20:1942

Включаем заднюю передачу, опускаем пятую с лапкой вниз и срываем две гайки на валах. Потом можно включить нейтраль.

20:2156



Установка блокировки в КПП 2108

21:504

Гайки откручены.

21:538

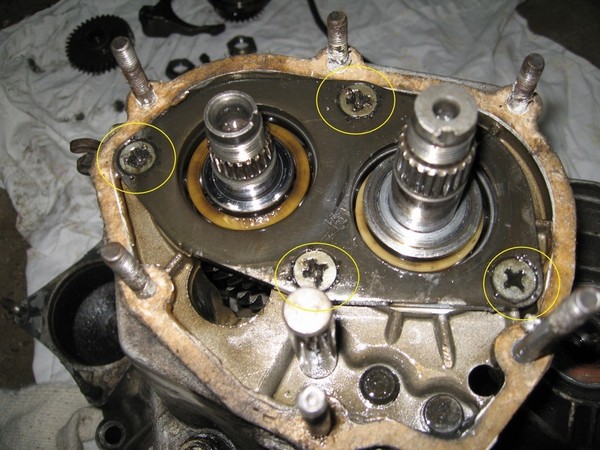

Аккуратно все снимаем и видим планку, которая крепится на болтах под фигурную отвертку.

21:702

Установка блокировки в КПП 2108

22:1207

Откручиваем болты.и под замену их.

22:1273

Установка блокировки в КПП 2108

23:1778

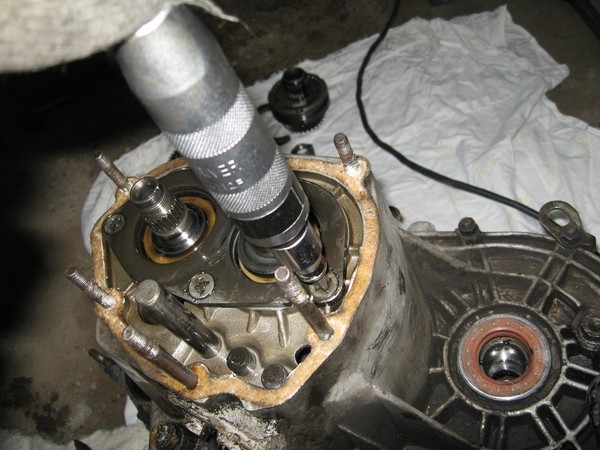

Ударная отвертка в помощь.

23:1830

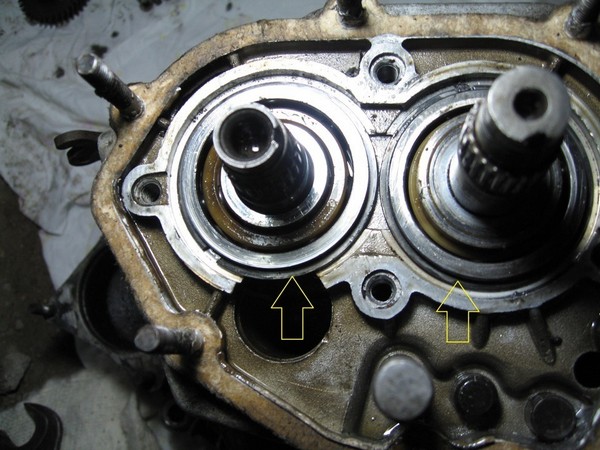

После как открутили болты и сняли планку вот что у нас получилось: под планкой видно подшипники и каждый зафиксирован стопорным кольцом, их тоже снимаем.

23:2114



Установка блокировки в КПП 2108

24:504

Снимаем стопорные кольца

24:554

Установка блокировки в КПП 2108

25:1059

Откручиваем пластину и вытаскиваем пружинки и шарики которые фиксируют передачи их там 3 штуки .

25:1239

clip_image024[4]

26:1744

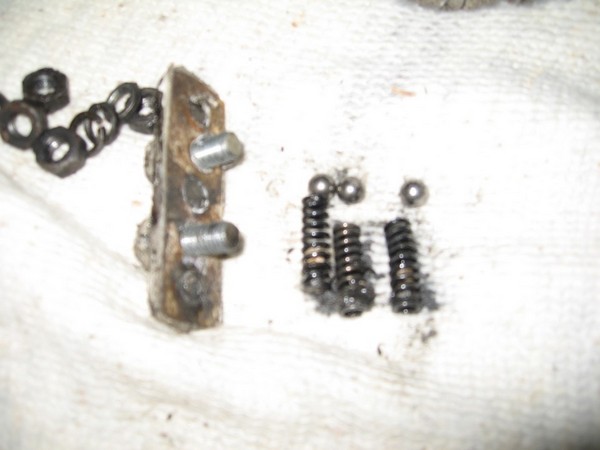

Фото не получилось, но видно три пружинки и три шарика

26:1846

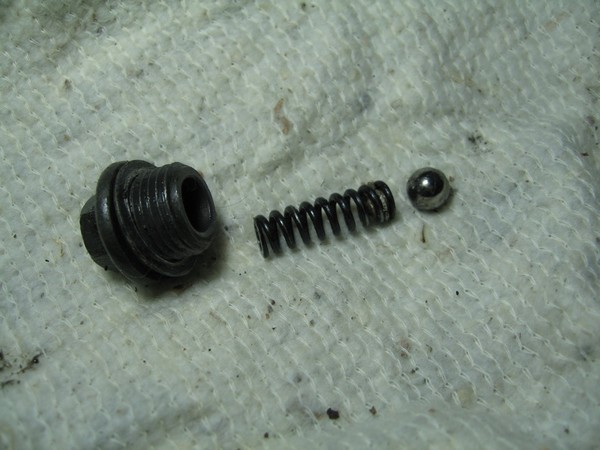

Откручиваем фиксатор задней передачи и вытаскиваем пружинку и шарик.

26:1977

Установка блокировки в КПП 2108

27:2482



Фиксатор задней.

27:33

clip_image026[4]

28:538

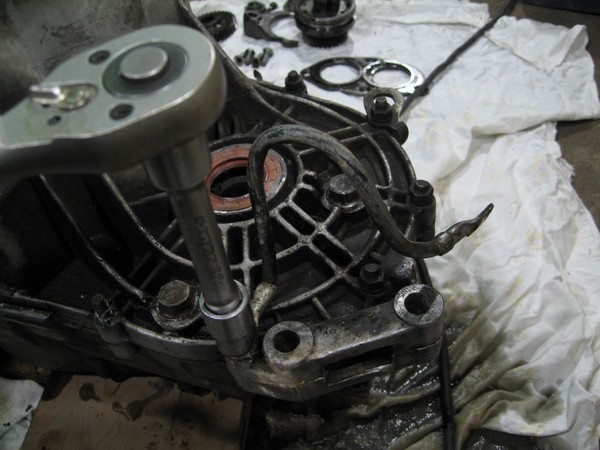

Откручиваем головкой на 13 все гайки.

28:608


29:1113


30:1618

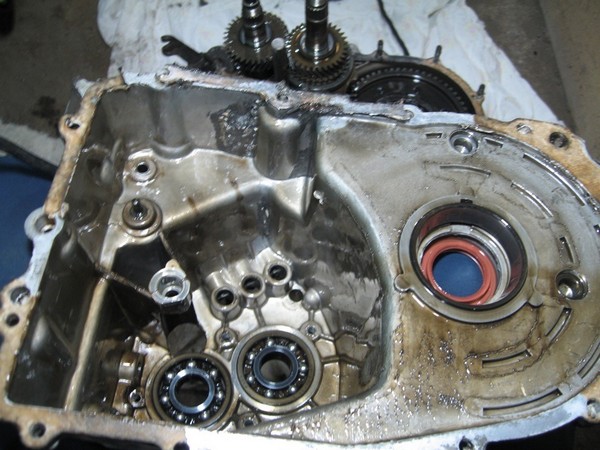

После как все гайки откручены среднюю часть можно снимать.

30:1729


31:2234

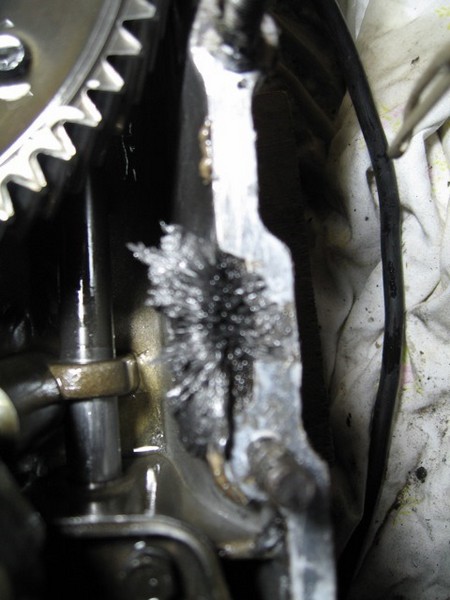

магнит на месте, а вот стружки очень много.

31:80

За одно сделал дефектовку шестеренок и всего прочего, и нашёл причину толчков по полуосям.

31:249


32:754

разобрана

32:776


33:1281

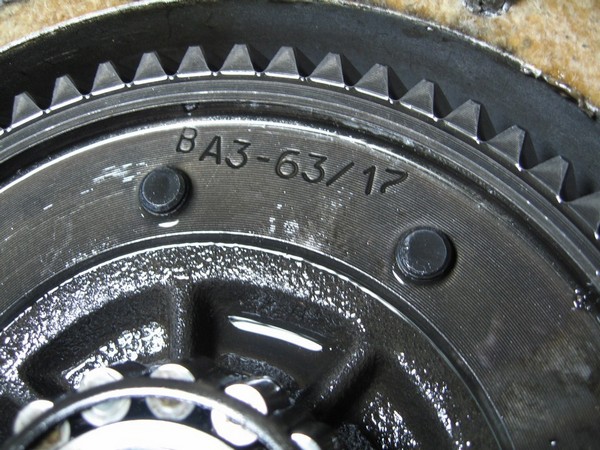

3.7

33:1288

Главная пара у меня 3.7 но я до последнего был уверен что 3.9

33:1396

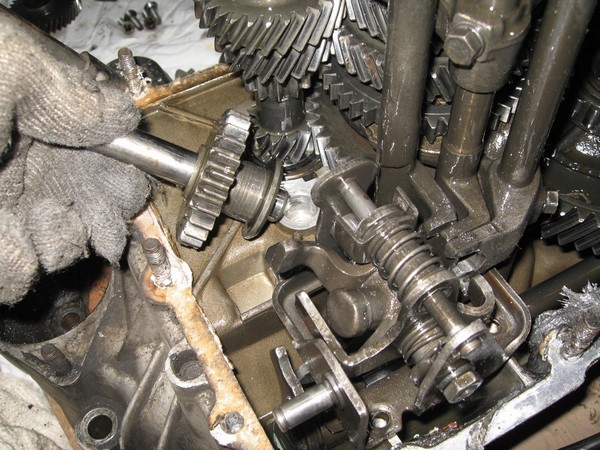

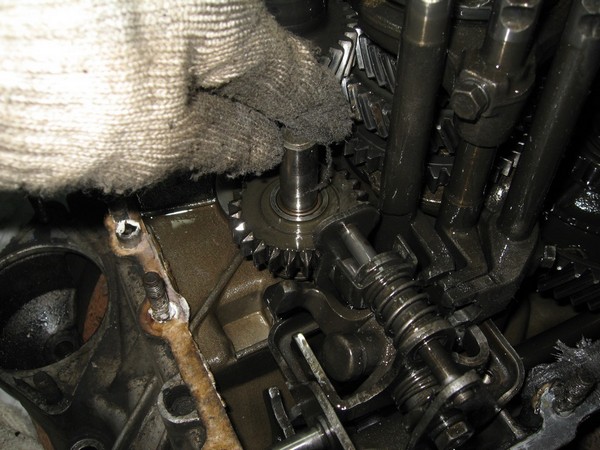

Снимаем заднюю шестерню и ось.

33:1455

Установка блокировки в КПП 2108

34:1960

Вытаскиваем.

34:1987

Установка блокировки в КПП 2108

35:2492



задняя снята.

35:27

Перед снятием задней шестерни снял лапку включения, можно ее не снимать .

35:164

Установка блокировки в КПП 2108

36:669

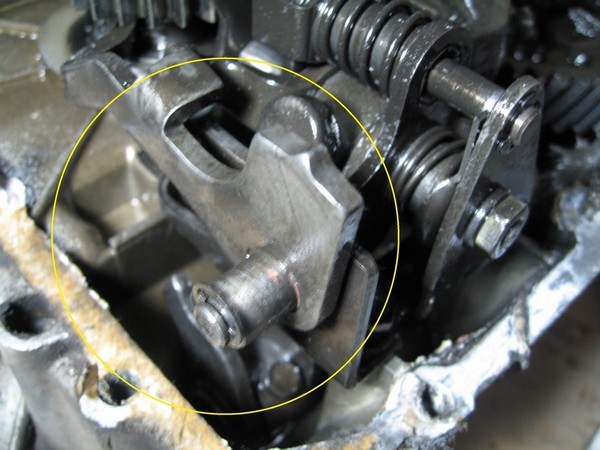

Лапка включения задней скорости.

36:733

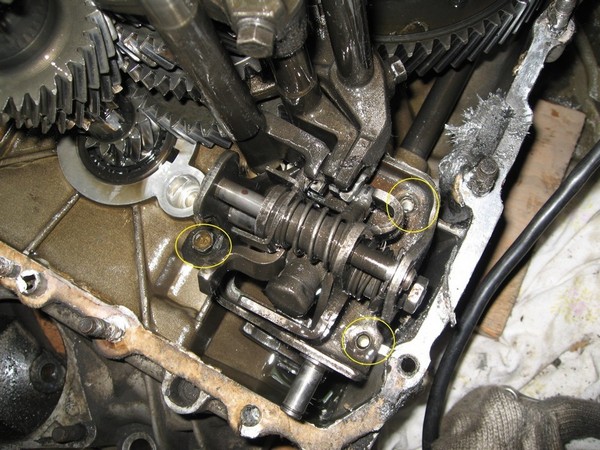

Откручиваем три болта головкой на 10, и снимаем выбор передач. Внимание - устанавливать в том же порядке.

36:927

Установка блокировки в КПП 2108

37:1432

болты откручиваем.

37:1470

Установка блокировки в КПП 2108

38:1975

Выбор передач снят.

38:2014

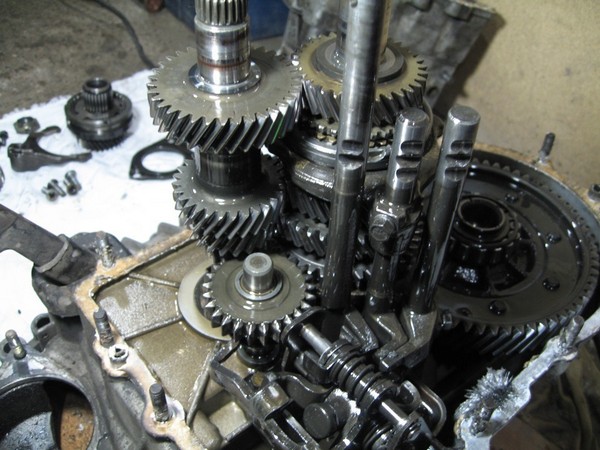

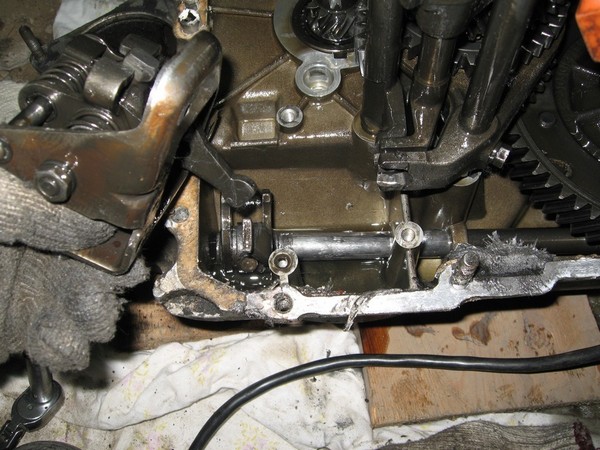

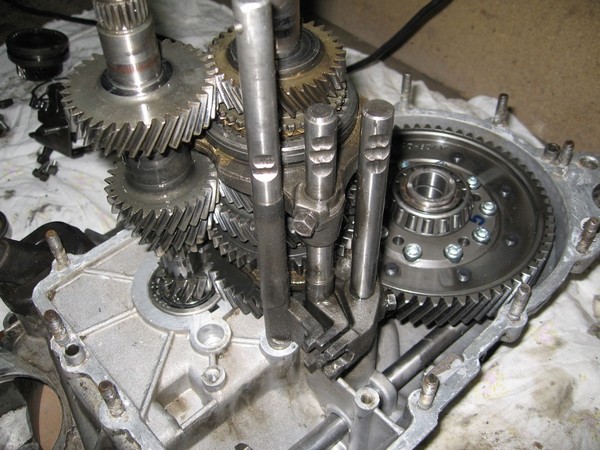

Далее продолжаем: после как снят выбор передач, можно переходить к снятию валов.

38:149

Установка блокировки в КПП 2108

39:654

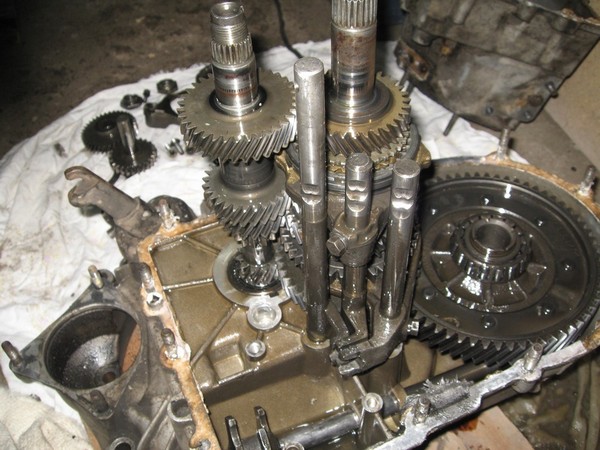

валы можно снимать

39:692


40:1197

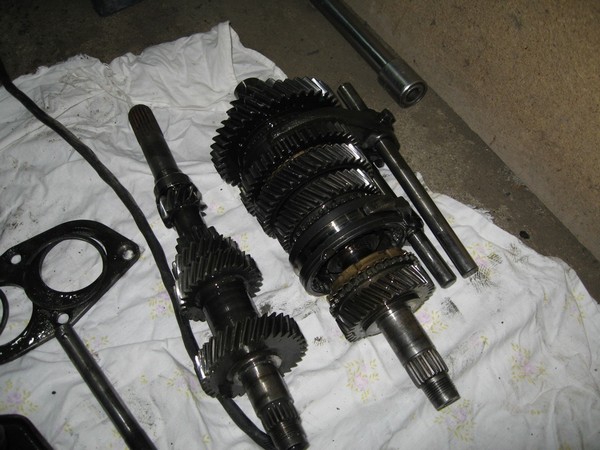

Валы сняты

40:1220

Теперь можно подготовить корпус к мойке и продувке.

40:1318


41:1823

Все снято

41:1844

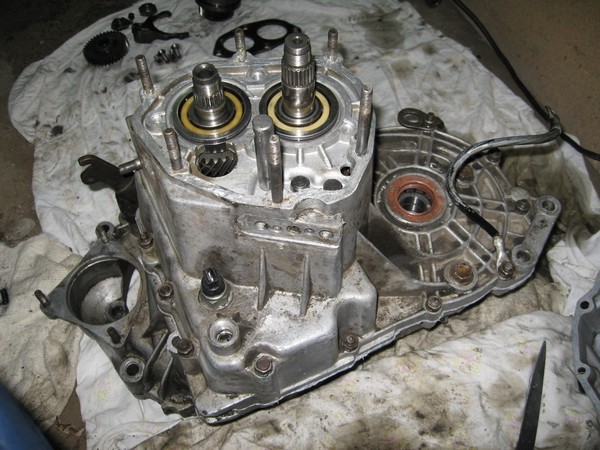

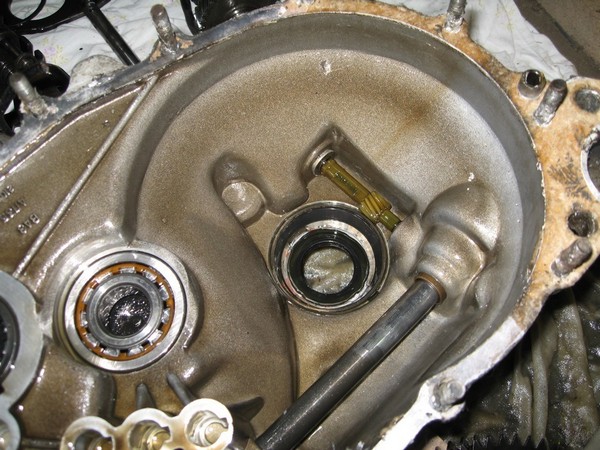

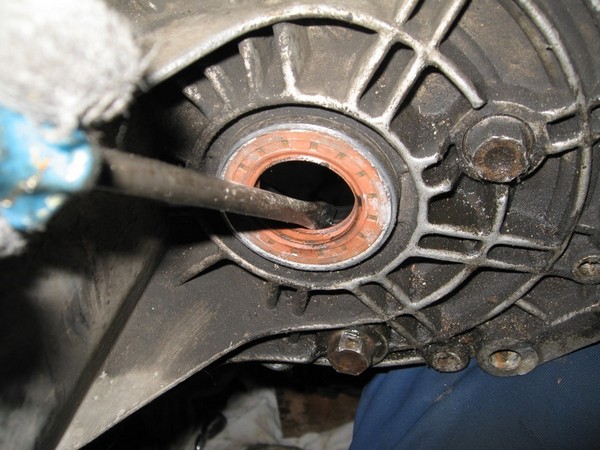

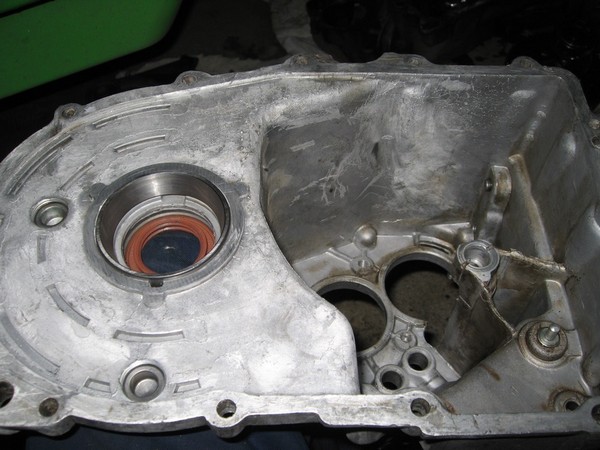

Так как сальники у меня новые, я аккуратно выбил обойму отверткой и молотком с обоих половинок, подшипники купил новые с железной обоймой.

41:2100




42:504

Обойму выбил.

42:532

Так же не забываем про регулировочную шайбу, которая расположена в средней части корпуса кпп.

42:707

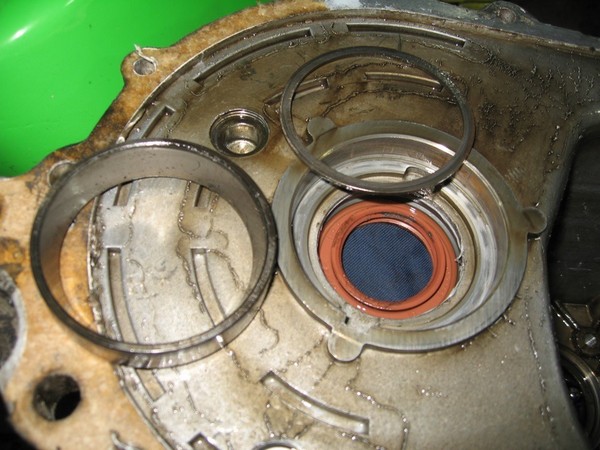

43:1212

старая обойма и регулировочное кольцо

43:1286

В моем случае, при вскрытии коробки, между половинок была прокладка 0.5 мм, в дальнейшем прокладку ставить я не стал, для тех кто избавляется от прокладки, или как лучше сказать использует герметик в место прокладки, кольцо стоит уменьшить на равное число самой прокладки если простой ремонт коробки, для того что бы, не зажимало главную пару при сборке. Если подшипники под замену, все равно придется регулировать все шайбой. Крутится все должно от руки при сборке

43:2136

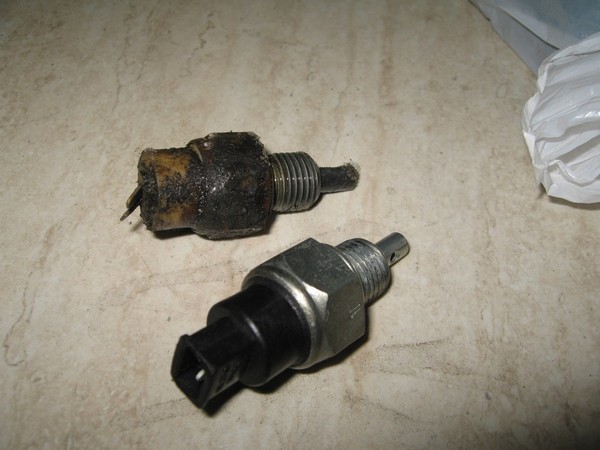

Сразу заменил включатель ламп заднего хода. Кольцо на нем есть, но все равно еще и герметиком прошёл.

43:186


44:691


45:1196

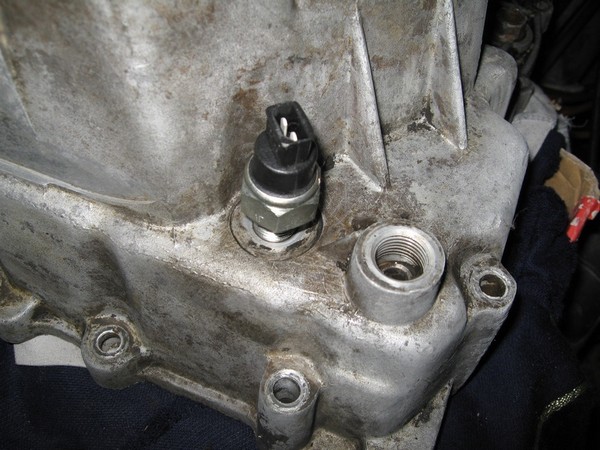

Вкрутил на место.

45:1231

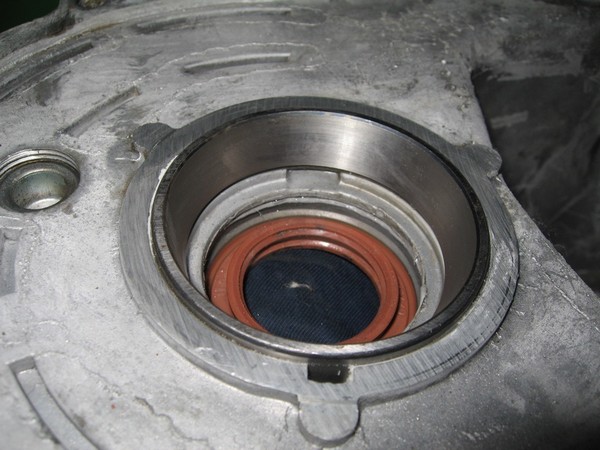

Потом забил новые обоймы конусных подшипников.

45:1321


46:1826

почти на месте.

46:1857


47:2362



И вот наконец то дошло дело до самой блокировки .

47:91


48:596

Обнаружил причину пинков и откуда вся стружка.

48:685


49:1190

Сразу то и неприметно было,

49:1243


50:1748

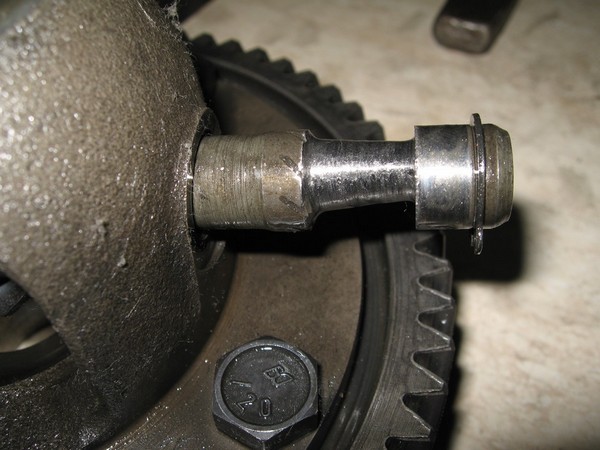

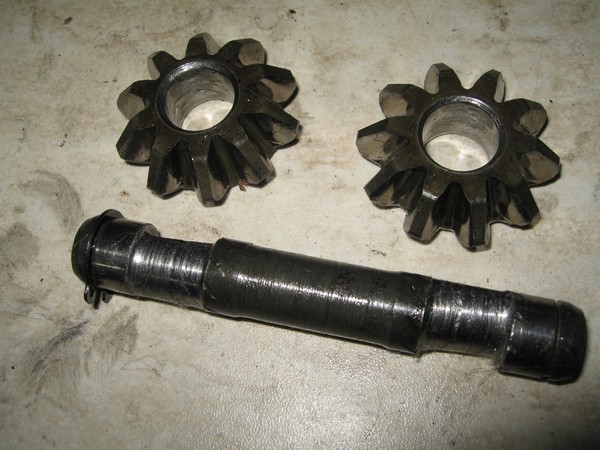

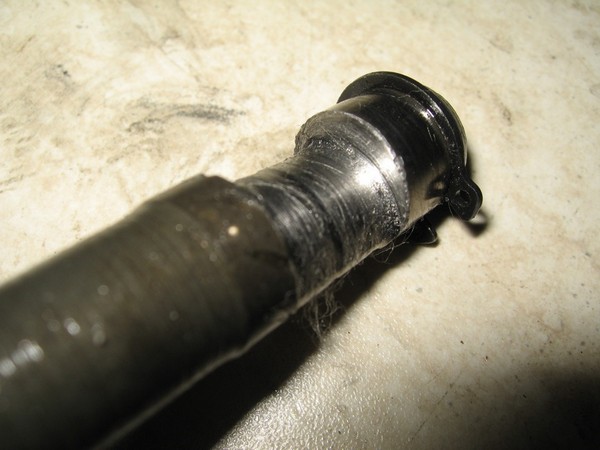

Ось сожрало.

50:1774


51:2279



Вот так бывает.

51:30

Теперь эти детали не пригодятся, выкинул их в дальний угол и занялся блокировкой .

51:183


52:688

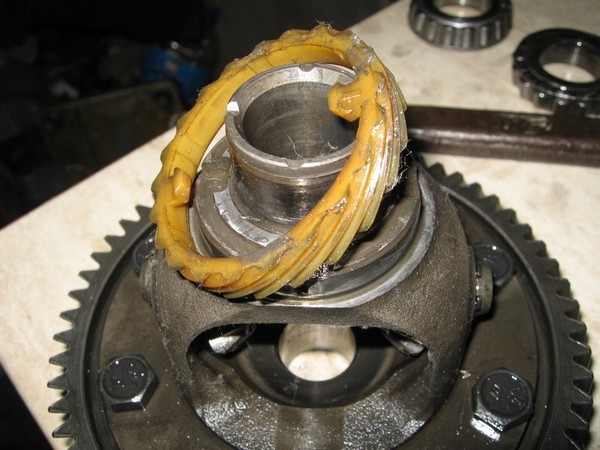

Снимаем шестерню спидометра

52:744

Аккуратно отверткой снимается хорошо.

52:818


53:1323

снял

53:1335

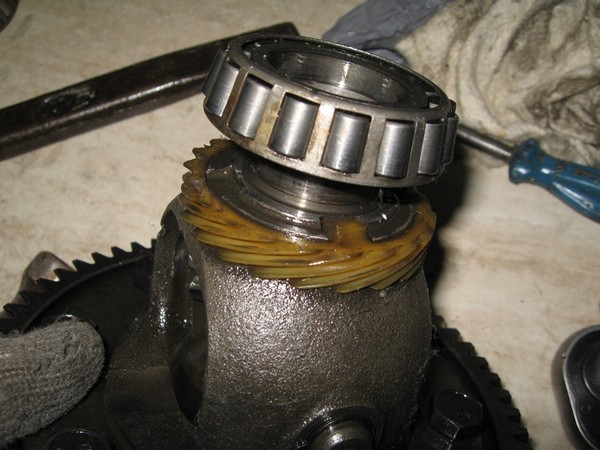

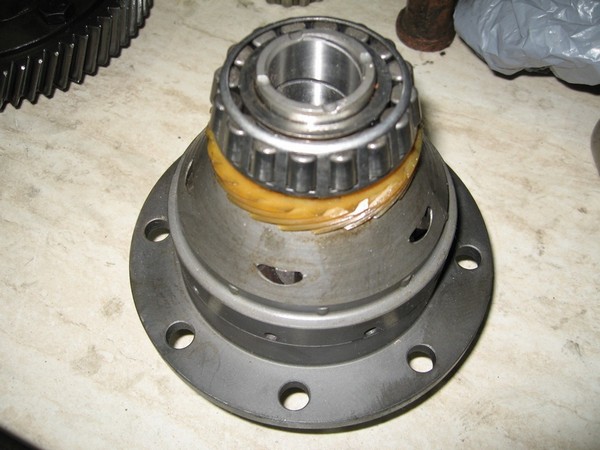

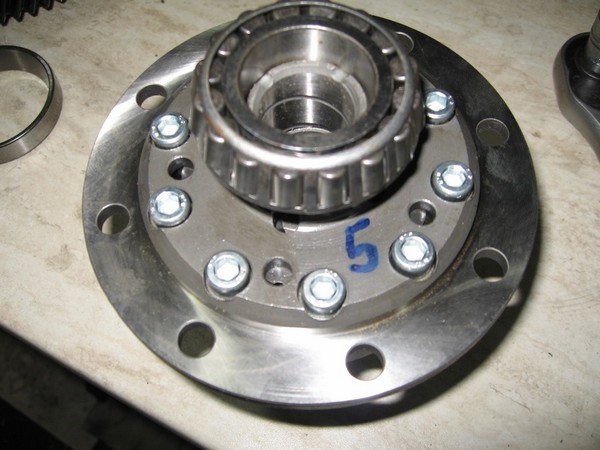

Теперь в обратном порядке устанавливаем на блокировку. Если забили чуть ниже, ничего страшного - все будет работать в штатном режиме. И забиваем подшипники, это для тех, у кого нет пресса. Берем медную болванку и забиваем равномерно.

53:1762

Установка блокировки в КПП 2108

54:2267

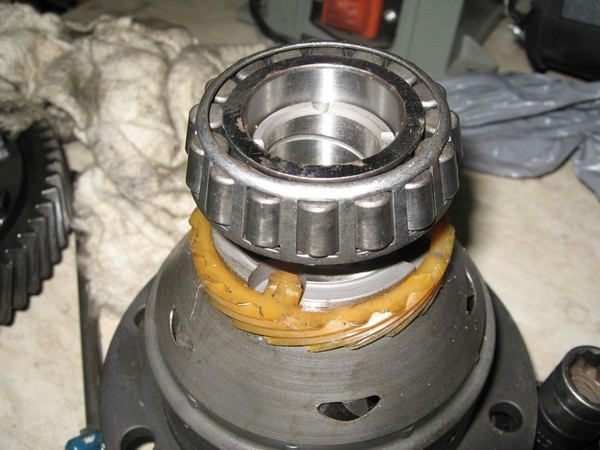

наставил подшипник.

54:39

Установка блокировки в КПП 2108

55:544

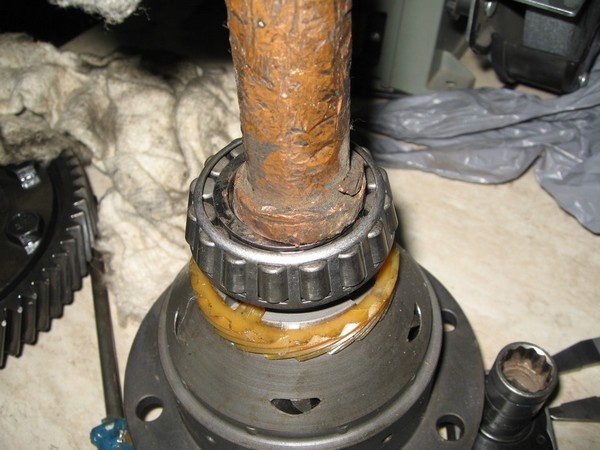

Забиваем аккуратно.

55:584

Установка блокировки в КПП 2108

56:1089

Один на месте.

56:1118

После, переходим на другую сторону, и также устанавливаем подшипник.

56:1247

Установка блокировки в КПП 2108

57:1752

Вторая сторона.

57:1784

clip_image056

58:2289

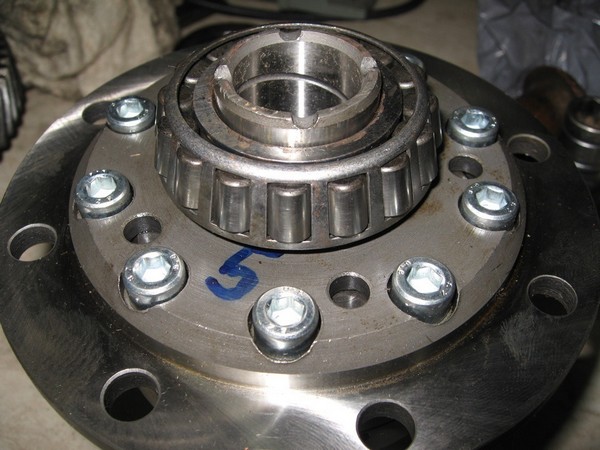

Все на месте.

58:26

Теперь переходим на снятие шестерни

58:96

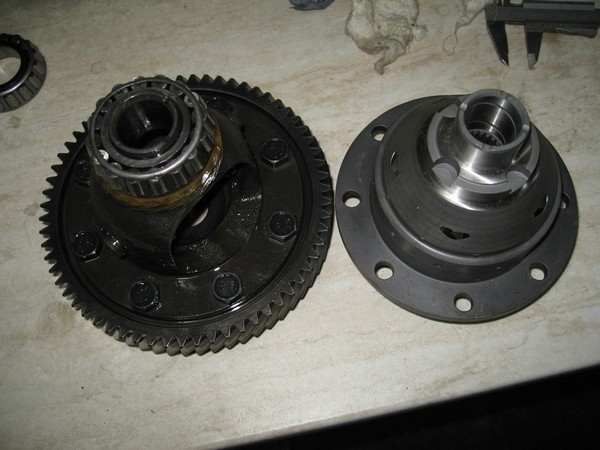

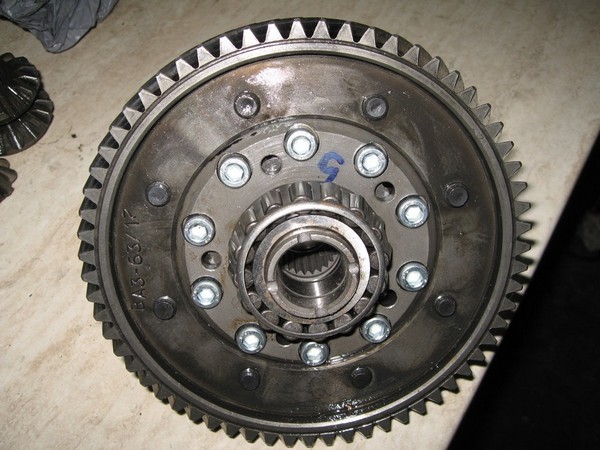

Перекрутил шестерню на блокированный дифференциал.

58:195

Установка блокировки в КПП 2108

59:700

Все блока в сборе

59:735

Установка блокировки в КПП 2108

60:1240

Установил одну блокировку в корпус. Начинаем ответственный момент - регулировку кольцом, которое расположено в средней крышке, между корпусом кпп и обоймой конусного подшипника.

60:1571

Установка блокировки в КПП 2108

61:2076



Корпус, шайба, обойма. Если с первого раза не попали приходится выбивать обойму.

61:148

В моем случае шайба была размером 3.96 мм минус прокладка которую я не ставлю а заменяю герметиком это 0.05 и прибавим тепловой зазор ну примерно 0.03 думаю хватит. И того шайба должна была получиться 3.87 мм, под рукой шайб не оказалось, к тому же шайба калёная, в итоге на наждаке довел до нужного размера, установил шайбу, забил обойму собрал половинки и притянул на 4 гайки для проверки. В итоге там куда вставляются полуоси все должно крутиться легко и от руки, не должно подкусывать и быть зажато.

61:1047

После того как шайба подогнана, начинаем сборку кпп в обратном порядке.

61:1181

У меня все на герметике, эти картонные прокладки вечно протекают спустя время, а то и сразу, так как места где установлены прокладки не притерты и имеют раковины.

61:1479

Установка блокировки в КПП 2108

62:1984

на герметик

62:2009



Установка блокировки в КПП 2108

63:504

Вставляем на место

63:542

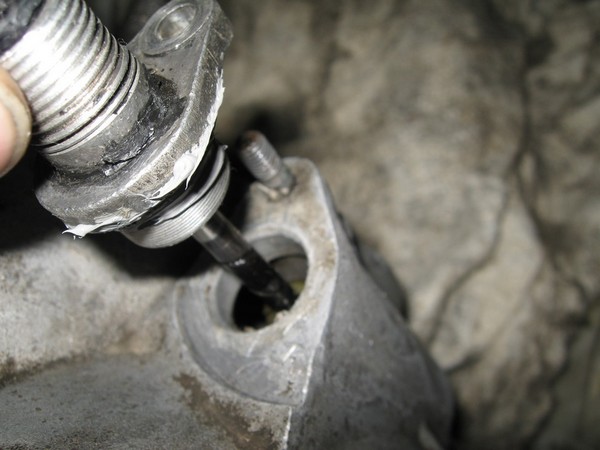

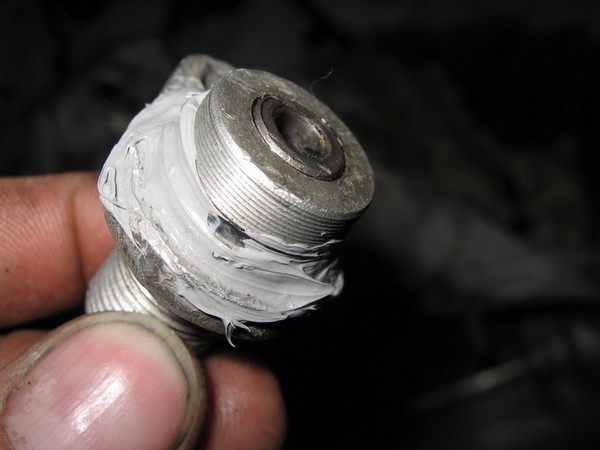

Пока все вскрыто, проверяем работоспособность шестерни привода одометра.

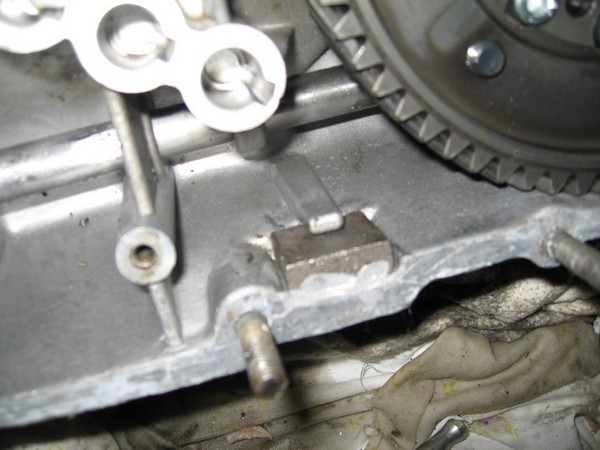

Магнит внутри корпуса для сбора стружки я посадил на герметик.

63:797

Установка блокировки в КПП 2108

64:1302

на герметике магнит

64:1342

Установка блокировки в КПП 2108

65:1847

елку на место

65:1875

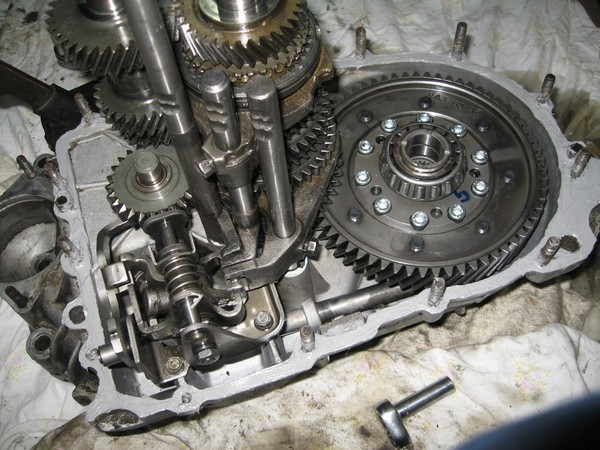

Собираем на нейтральной скорости. Выбор передач устанавливаем на свое место.

65:2020



Установка блокировки в КПП 2108

66:504

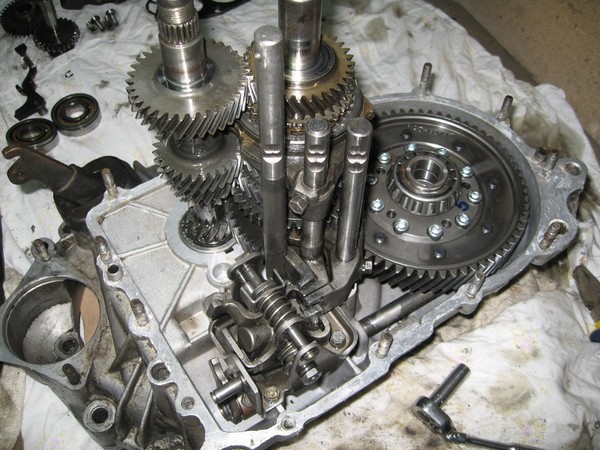

выбор передач на месте

66:549


67:1054

Задняя на месте

67:1086

Установка блокировки в КПП 2108

68:1591

мажем герметиком и закрываем крышку, и протягиваем

68:1688


69:2193

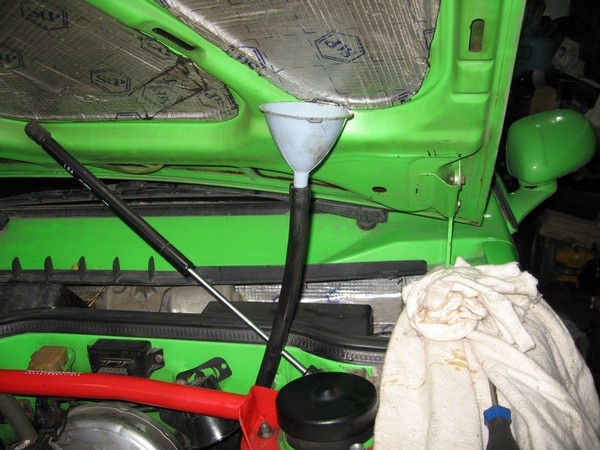

залил масло 4 л.

69:30

Установка блокировки в КПП 2108

70:535

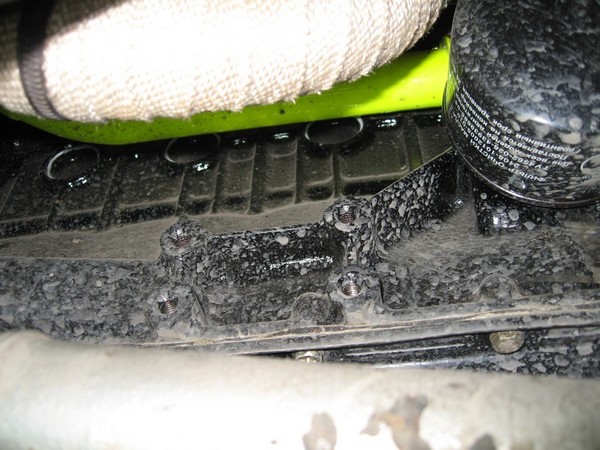

вид снизу залива масла

70:580

Результат: повысилось сцепление с дорогой, появилось резкое ускорение.

70:714

Работы по установке блокератора дифференциала в КПП на ВАЗ 2108 выполнены.

70:851
