Установка задних дисковых тормозов Toyota Corolla Fielder E130

Задача: установить задние дисковые тормоза на Toyota Corolla Fielder E130

0:117

clip_image001

1:622

Все необходимое для установки нашел на разборке. Только шланги не подошли.

1:762

Подготовка к установке, снятие барабанных тормозов Toyota Corolla Fielder

1:885

Вот тут каждый кто соберется проделать подобное со своей машиной должен решить может ли он себе позвонить раздвинуть заднюю колею на 3-4мм с каждой стороны или нет. Если вы как я и считаете, что такое расширение для ваших параметров колес — это норма, то вам на разборке понадобится найти:

1:1420

1. Тормозной суппорт (я брал в сборе с колодками и шлангами)
2. Тормозной диск
3. Плита в сборе с ручниковым механизмом (надеюсь правильно написал)
4. Болты крепления ступицы к балке именно от ZZE123 (они длиннее как раз на те самые 3-4мм на которые в последствии и расширится колея)

1:1923



1:1933

Установка задних дисковых тормозов Toyota Corolla Fielder

2:2438

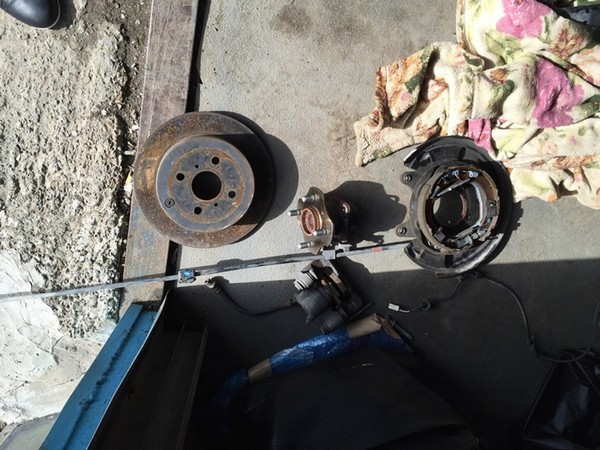

Фото для наглядности

2:41

Ну а если вы НЕ можете себе позволить расширение, то вам придется докупить еще и балку от ZZE123.
Как вы заметили в списке нет самих ступиц, они останутся от 14* кузова.

2:341

Установка задних дисковых тормозов Toyota Corolla Fielder

3:846

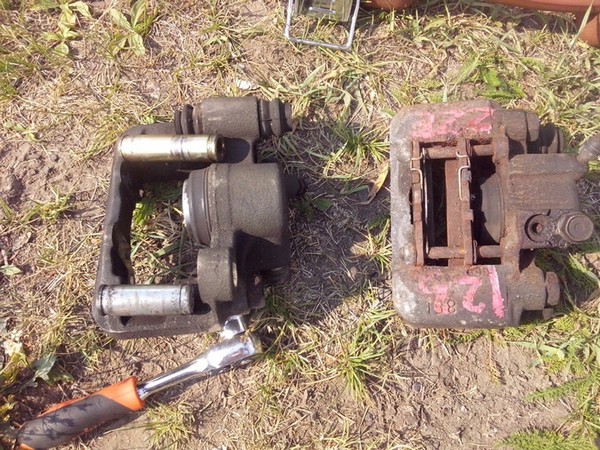

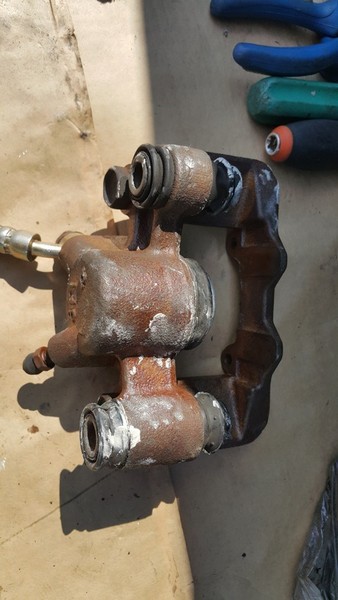

Состояние моих суппортов, обратите внимание на правый.

3:950

Докупил:
1. Тормозная жидкость на долив (мудрить не стал купил обыкновенный DOT4 т.к. планирую к зиме ее полностью менять)
2. Тормозные шланги (взял K&K посматриваю за ними периодически, но пока поводов для беспокойств нет)
3. Лимонная кислота (самая обыкновенная, пищевая, брал из расчета 100г. кислоты на 1л. воды)
4. Преобразователь ржавчины (не помню что за фирма, оранжевая бутылка и распрыскивателем)
5. Щетки насадки на дрель (будем чистить от ржи)
6. Высокотемпературная смазка для направляющих и колодок (взял по совету продавца MC1600 в одноразовый пакетах, спустя 1000км с ней все в порядке)
7. Пыльники на спускной клапан ( мои порваны были)

3:2113



Установка задних дисковых тормозов Toyota Corolla Fielder

4:504

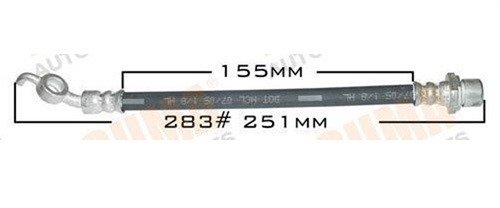

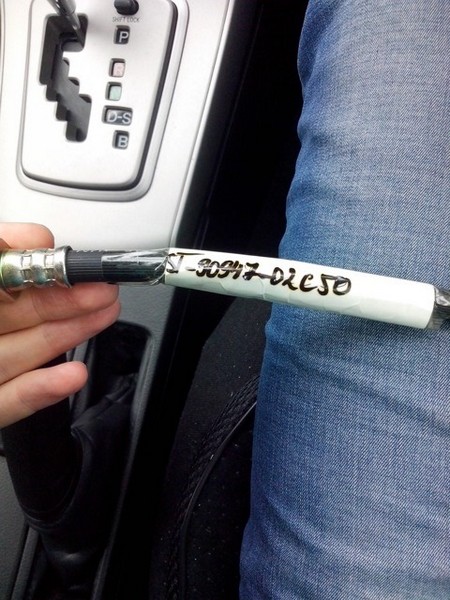

Тормозные шланги

4:539

Установка задних дисковых тормозов Toyota Corolla Fielder

5:1044

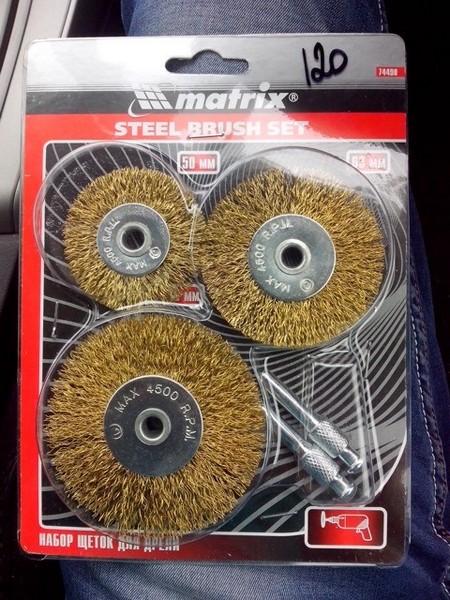

Щетки насадки на дрель

5:1089

clip_image008

6:1594

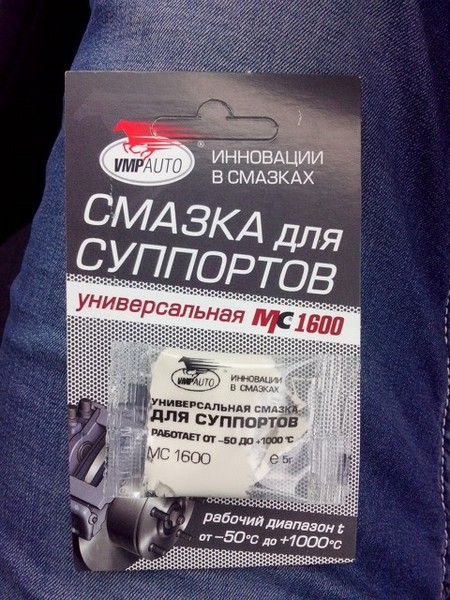

Высокотемпературная смазка

6:1649

В гараже разобрал суппорта, снял все резинки что смог снять (поршень вытащить не смог, не догадался воздухом дунуть) закинул в теплую воду кислоты, размешал гремучую смесь и киданул туда ржавое железо, реакция сразу пошла. Диски в ведро не влезли поэтому для теста стал их периодически смачивать преобразователем ржавчины (забегая вперед скажу, что лимонная кислота победила). Спустя сутки достал железки из ведра, на удивление их даже щетками тереть не пришлось, было пару пластиков особо плотной ржавчины, так я их отверткой подковырнул, они без следа и отлетели) единственное суппорта стали внезапно розовыми (видимо из-за розовых надписей). Через пол часа шоколадными еще через час рыжими). Краску сразу купить забыл, поэтому принялся за сборку, поставил все резиночки на место, предварительно все смазав (двух пакетиков MC1600 с лихвой хватает на оба суппорта). Диски же долго еще оттирал щетками, так до конца и не оттер.

6:3333



Установка задних дисковых тормозов Toyota Corolla Fielder

7:504

Таким стал левый суппорт после лимонной кислоты

7:596

Установка задних дисковых тормозов Toyota Corolla Fielder

8:1101

А таким правый (белое это смазка)

8:1164

В принципе, подготовка на этом закончилась, дальше пойдет процесс разборки штатных барабанов. Сложного ничего нет (ломать не строить)

8:1412

clip_image011

9:1917

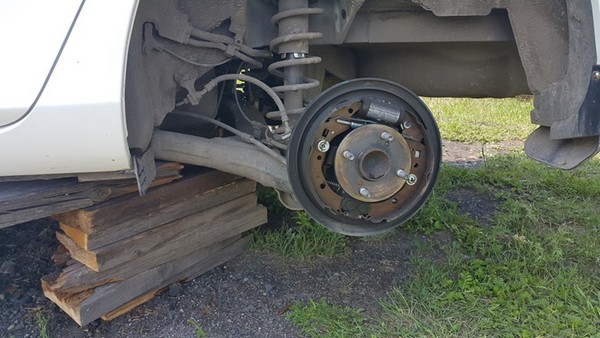

Снял колесо и барабан (просто сдергивается при условии что вы не затянули ручник)

9:2069

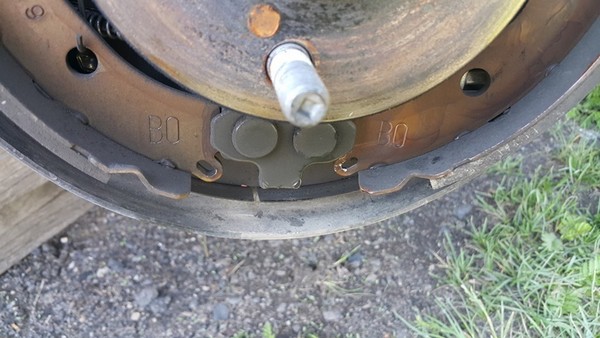

clip_image012

10:504

Снял пружину снизу (поддевал отверткой)

10:580

clip_image013

11:1085

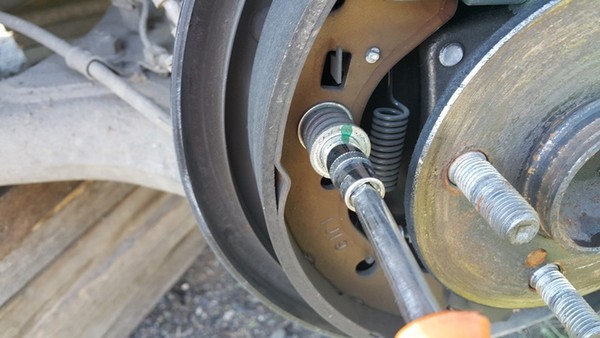

Снял тарелочки удерживающие пружину ( давил отверткой с надетой головкой на 9 и поворачивал на 90*)

11:1266

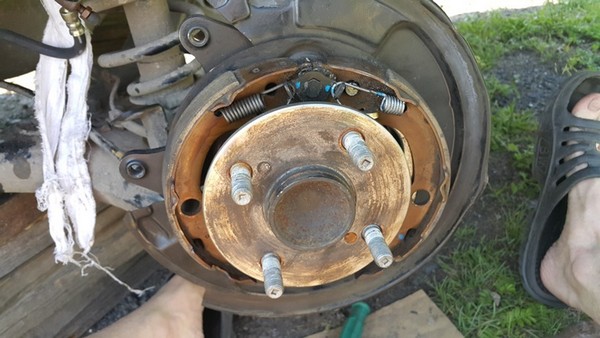

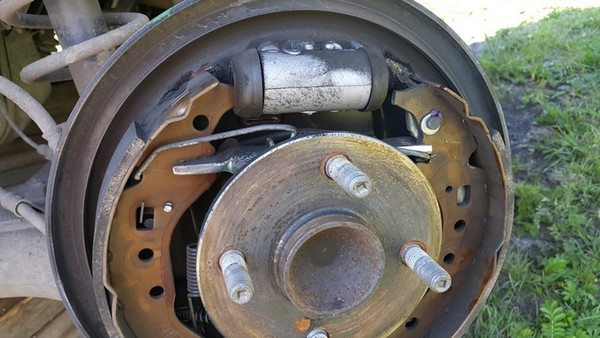

clip_image014

12:1771

Снял верхнюю пружину

12:1813

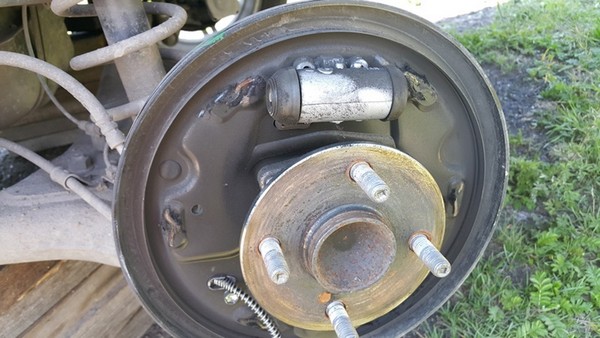

clip_image015

13:2318



Снял колодки (снизу виднеется трос ручника, оттягивает пружину и стаскиваем трос с

13:154

clip_image016

14:659

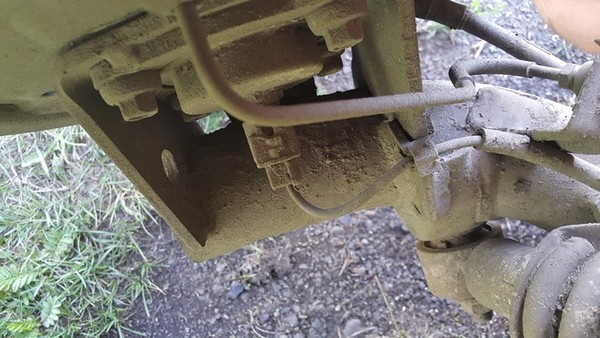

фишка датчика ABS одета в пластиковый чехол аккуратно поддевает застежки тонкой отверткой и снимаем его, так же на фото видны болты крепления ступицы (4шт. под 12 размер головки) их тоже выкручиваем

14:1019

clip_image017

15:1524

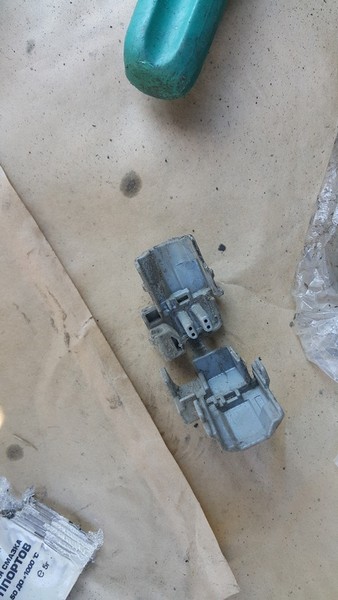

Вот сам чехол фишки ABS, для наглядности.

15:1599

clip_image018

16:2104

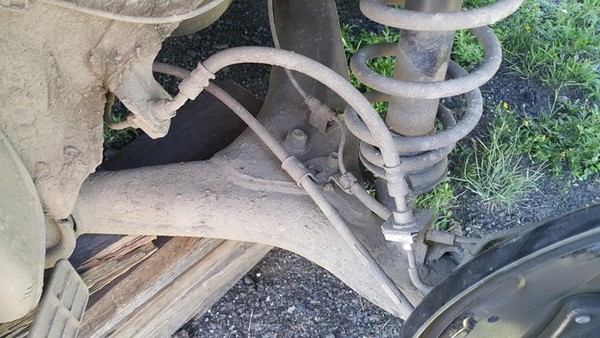

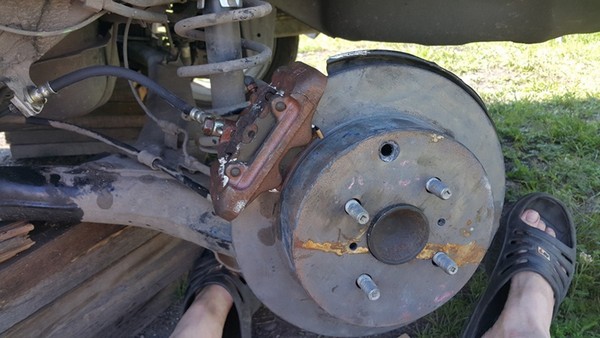

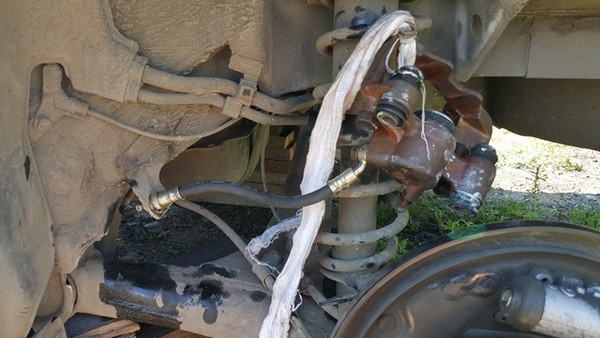

Тормозной шланг откручиваем вместе с трубкой и лично я на его место сразу прикрутил уже подготовленный шланг вместе с суппортом(что бы тормозуха из системы не бежала почем зря) суппорт подвязываем за пружину чем угодно

16:404

clip_image019

17:909

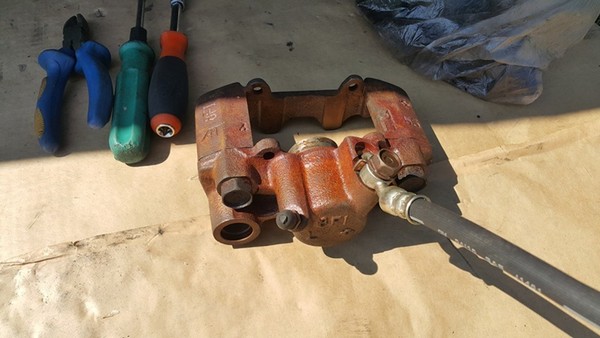

подключенный и подвязанный суппорт

17:978

clip_image020

18:1483

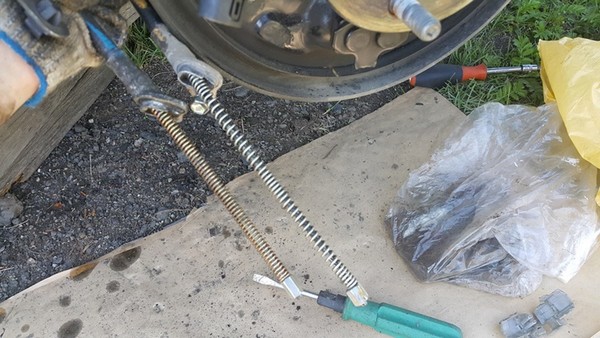

фото сравнения ручниковых тросов (тот что короче от кузова zze123, пружину на родном тросе нужно укоротить до длины тросов 123 кузова (9-10 витков от края)

18:1756

clip_image021

19:2261



Диаметр

19:17

clip_image022

20:522

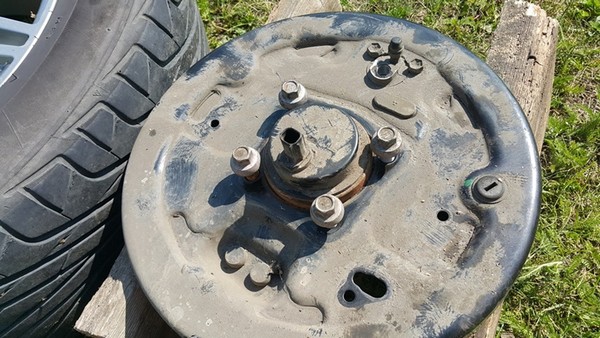

вот в этот рычаг должна залезть

20:583

Установка задних дисковых тормозов Toyota Corolla Fielder

21:1088

Ступица слегка закисла, не хотела вылазить. Накрутил в нее болты и крест на крест легкими постукиваниями молотка по шляпкам вытащил ее от туда)

21:1353

Установка и настройка задних дисковых тормозов для Toyota Corolla Fielder E130

21:1481

Сама установка ничего сложного из себя не представляет все что нужно мы уже приобрели и обслужили.
Ранее я уже соединил суппорт с тормозной магистралью и он висит подвязанный к пружине, пружину и бобышку на ручниковом тросе я тоже подогнал под нужный размер, осталось поставить плиту на которой находится ушки крепления суппорта, собрать ручник, одеть диск, суппорт и подогнать троса.

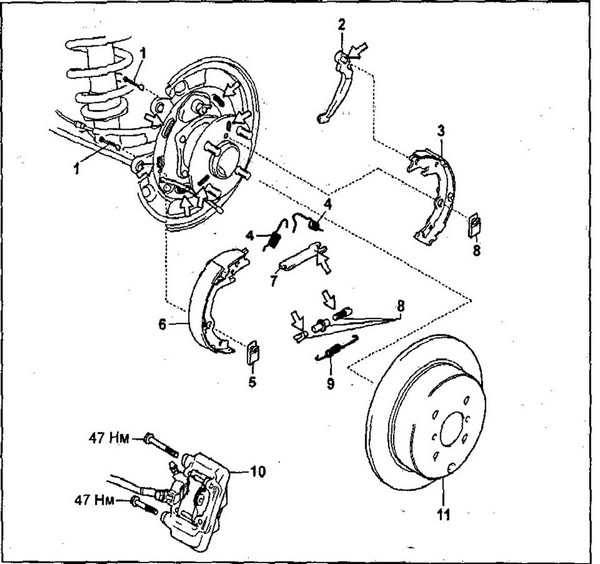

Плита от ZZE123 как раз шире стоковой на 3-4мм, вставляем в нее нашу ступицу и прикручиваем к балке четырьмя удлиненными болтами от zze123 (родные болты накрутятся не больше чем на 3 витка, это чревато вырванным колесом в движении, позаботьтесь о покупке нужных болтов заранее!) дальше собираем механизм ручника (здесь я пользовался книгой от 120 кузова, там все описано вплоть до моментов затяжек болтов и типа смазки элементов. P.S. кому нужна книга могу скинуть, есть как на 120 так и на 140 кузов), подключаем датчик ABS, не забываем чехол на разъем, ставим диск и прикручиваем суппорт на законное место, пользуясь книгой, прокачиваем тормозную магистраль.

21:3360



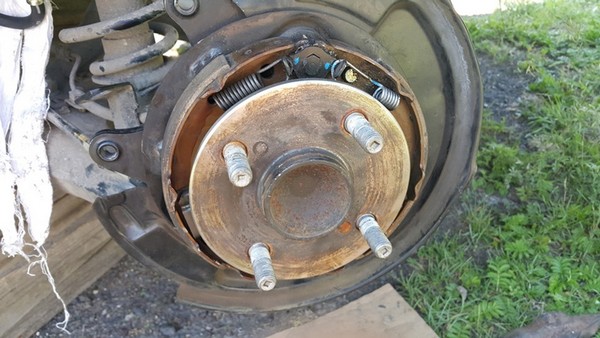

Установка задних дисковых тормозов Toyota Corolla Fielder

22:504

Установка задних дисковых тормозов Toyota Corolla Fielder

23:1009

Установка задних дисковых тормозов Toyota Corolla Fielder

24:1514

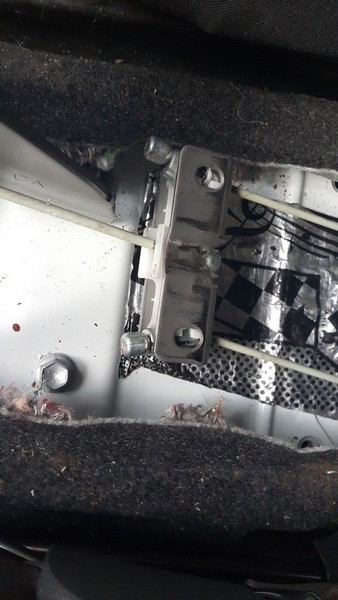

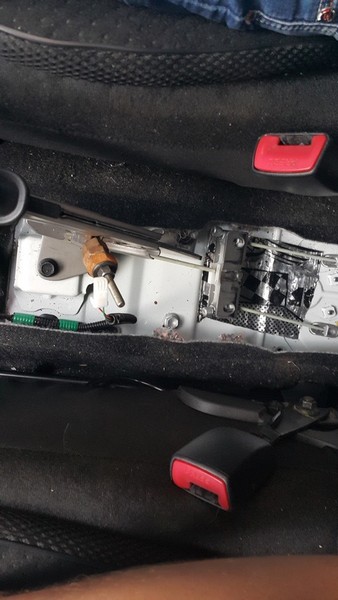

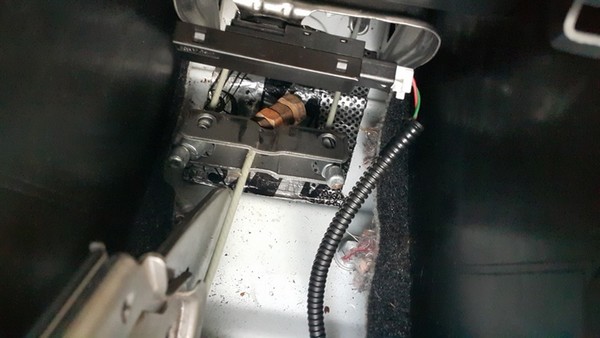

Казалось бы, и все, НО надо настроить ручник, вот тут-то у меня и получилась загвоздка. Разобрав центральный тоннель понимаешь, что просто подтяжкой штатными средствами не обойтись, (троса в 14* кузове длиннее 12* примерно на 5-7см.) резьбы не хватит. Заехал в строительный магазин, купил там болтовые стяжки для троса.

24:2087



Установка задних дисковых тормозов Toyota Corolla Fielder

25:504

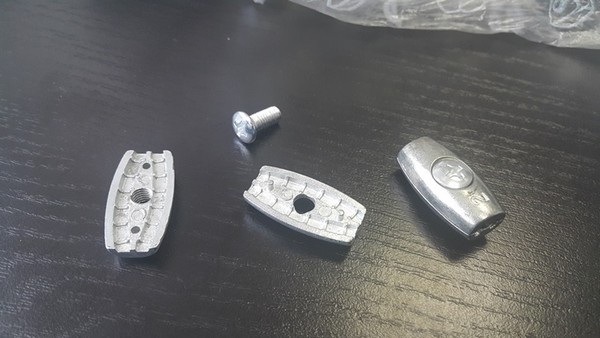

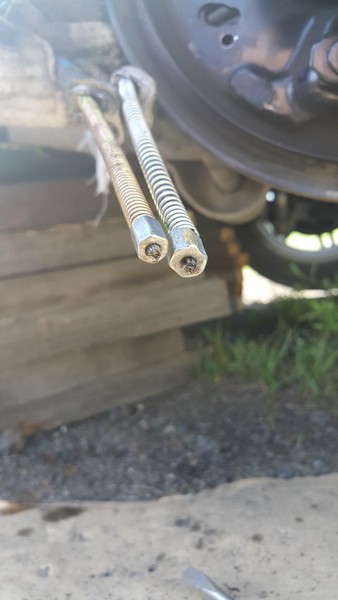

Стяжки для троса

25:538

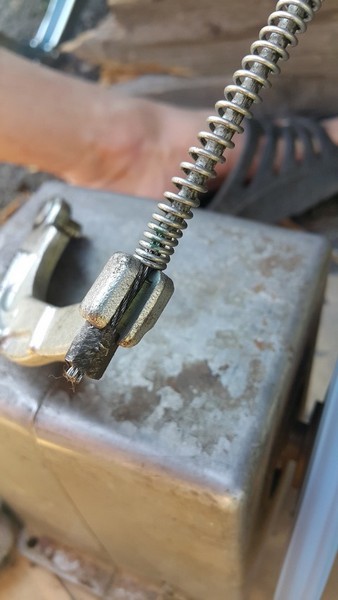

Взял их три штуки, но из-за особенности конструкции на центральный трос ее установить не получилось, только на два троса которые уходят под машину.

25:810

Установка задних дисковых тормозов Toyota Corolla Fielder

26:1315

Этого все равно мало и начал делать из того, что было. Первое, что попалось это старые ржавые гайки. Пробовал их подкладывать под регулировочный болт, но с такой конструкцией не входят подстаканники на место

26:1696

Установка задних дисковых тормозов Toyota Corolla Fielder

27:2201



Потом подложил те же гайки под обратный конец центрального троса и все вроде заработало,

27:165

Установка задних дисковых тормозов Toyota Corolla Fielder

28:670

НО! коромысло из за съехавших гаек немного перекосило и правое колесо отказывалось затягиваться в отличии от левого, отправился обратно в гараж на переделку конструкции и нашел там трубочку из нержавейки и большую шайбу. Конструкция с боку выглядела как буква "T", шайбой она упиралась в основание коромысла, а вторым концом трубки в бобышку троса (конечно эстетичней обрезать тросы до нужной длины и отпрессовать снова, но у меня такой возможности нет, поэтому делаю именно так), получилось надежно и практично (при необходимости можно вернуть все назад), для верности замотал конструкцию в вибру что бы не дай бог не застучала и не загремела об пол).
Подведем итоги.
1. В комментариях предыдущих записей я обещал снять видео сравнения стоковых и переделанных тормозов, про него я не забыл, сниму, выложу, а пока ищу филдера на резине triangle 968 205/55/16.
2. Опираясь на собственный попометр могу с гордостью сказать что проделанная работа является не просто красивым фетишем который виднеется сквозь спицы литья, это реально работающие и дающие приход машинки.
Карма авто перестала при торможении наваливаться на передние колеса, она минимально проседает передними пружинами и активно тормозит всеми четырьмя колесами, это сразу заметно по работе ABS и свисту резины (раньше активно тормозя перед светофором и наезжая на глубокий стык асфальта срабатывала ABS, сейчас такого нет, тоже самое и про резину, при активном торможении резина сильно свистела как не резанная, сейчас заставить ее свистеть можно лишь очень активно крутя баранку)
3. Ручник я так и не заставил работать так как раньше, он держит машину на уклоне, но как то не уверенно (для авто с АКПП это не сильно актуально, но мне принципиально что бы все работало так как должно работать), возможно это связанно с меньшей по площади колодками относительно барабанных тормозов, возможно я где то что то собрал не совсем верно, в любом случае ручник это ручник, а дисковые тормоза это дисковые тормоза.
Я нисколько не пожалел что проделал подобное со своим авто, денег я потратил не так много как это может показаться на первый взгляд.

28:4480



Установка задних дисковых тормозов Toyota Corolla Fielder

29:504

Результат: работы по установке и настройке задних дисковых тормозов для Toyota Corolla Fielder выполнены.

29:685

https://www.drive2.ru/l/7115726/, https://www.drive2.ru/l/7378852/, https://www.drive2.ru/l/7387107/
