Установка задних тормозов на компонентах Lexus IS-F и Celsior UCF30 для Toyota Mark II (110)

После успешной установки передних тормозов от Lexus LS460 я, видимо, окончательно упоролся, ибо то что, что я хочу сотворить с задними, подвергает сомнению мою адекватность.

0:307

Установка задних тормозов на компонентах Lexus IS-F и Celsior UCF30 для Toyota Mark II (110)

1:812

Итак, конфигурация будет следующая:

1:881

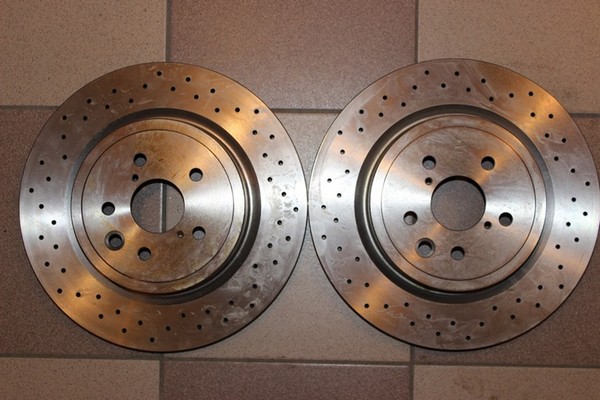

1. Роторы 345х28 от Lexus IS-F USE20

1:930

Определяющим фактором при выборе тормозных дисков было максимальное соответствие ступичной части дисков стоковым размерам, что позволит сохранить ручник без переделок. Ну а размер роторов обеспечит достаточное тормозное усилие на задней оси.

1:1383


2:1888

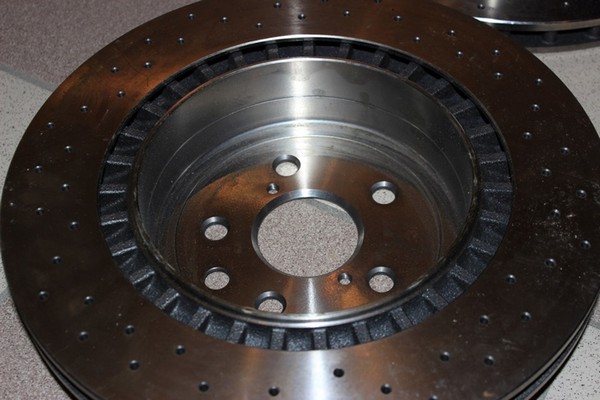

345x28, Lexus IS-F

2:1910


3:2415



Внутренний диаметр ступицы 190 мм (в стоке 176)

3:82


4:587

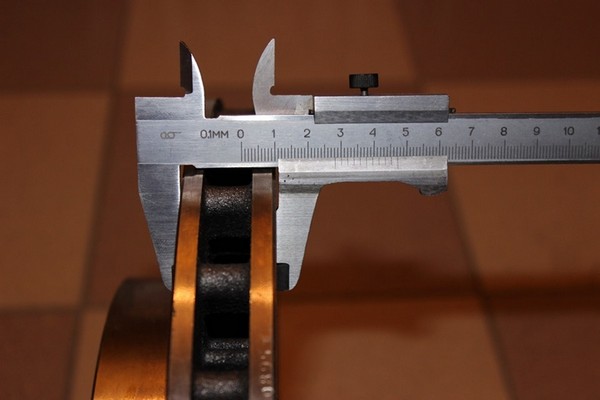

Толщина 28 мм

4:613

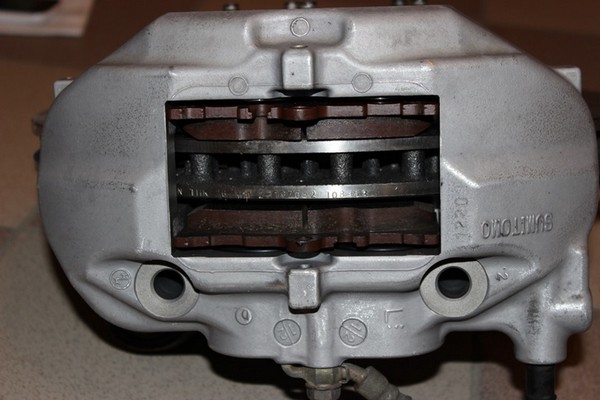

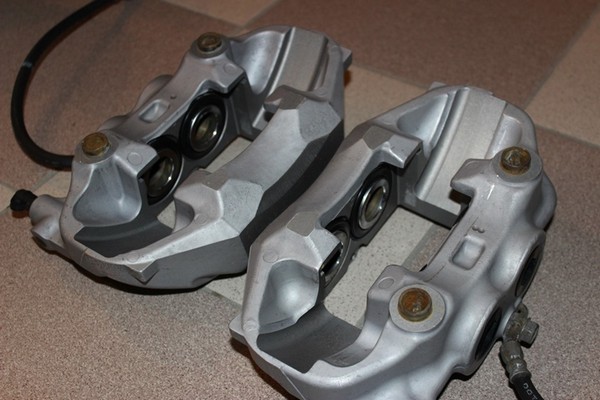

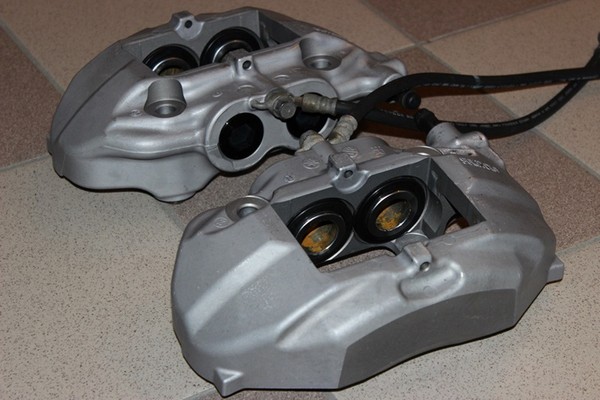

2. Передние калиперы от Цельсиора UCF30. Хорошие машинки — моноблочная конструкция, 4 поршня, очень легкие. Рассчитаны под тормозной диск диаметром 315 и толщиной 30 мм

4:913


5:1418


6:1923


7:2428

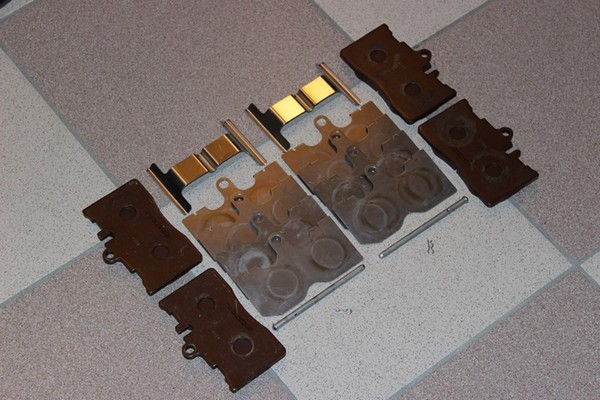

3. Колодки и монтажный комплект

7:59


8:564

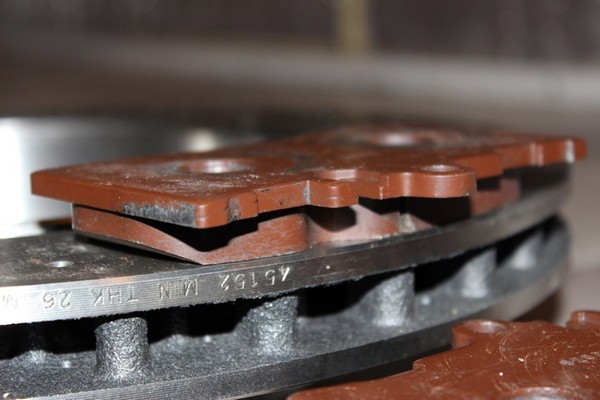

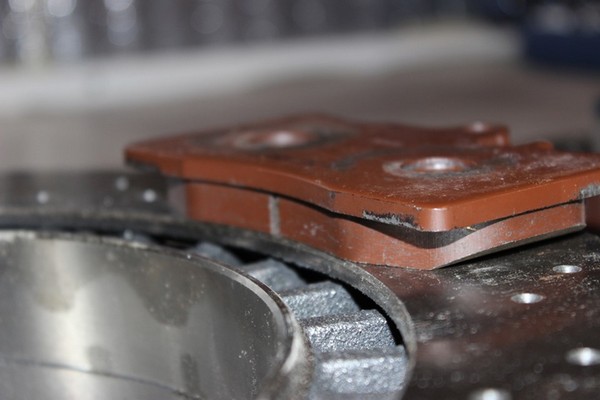

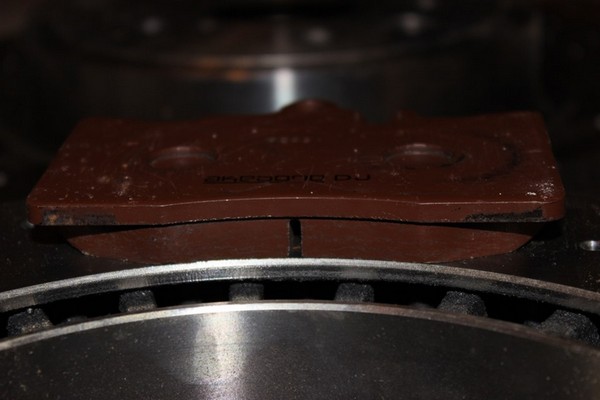

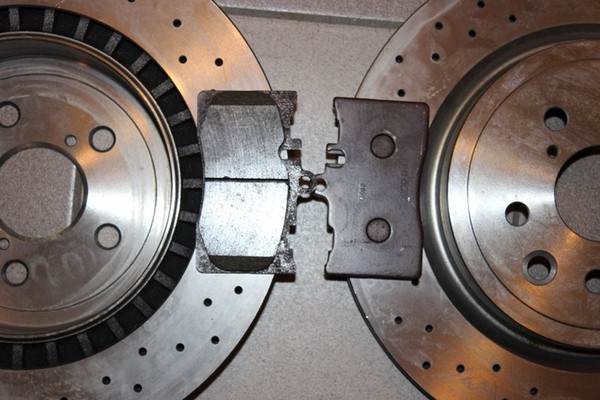

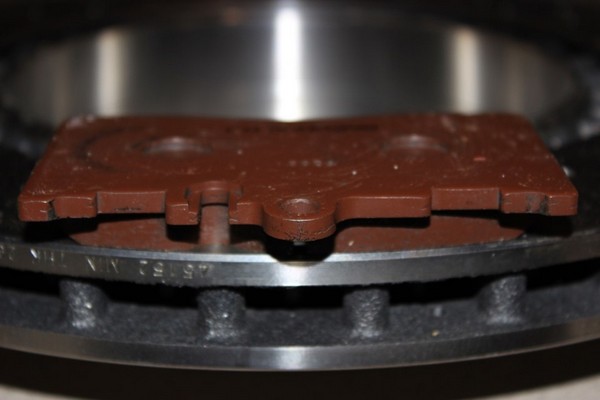

Передние колодки UCF30 идеально подходят задним роторам IS-F, 100% контакт площади накладки и рабочей площади диска

8:769


9:1274


10:1779


11:2284




12:504


13:1009

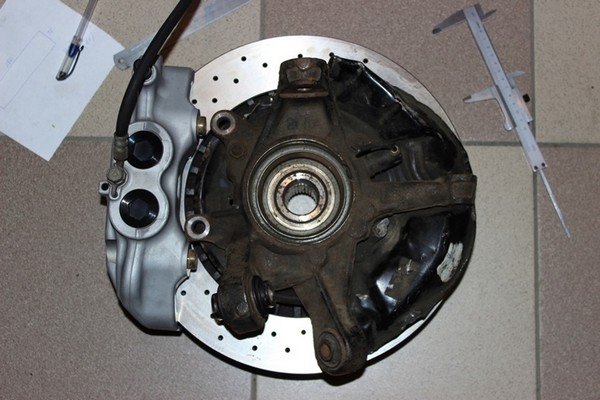

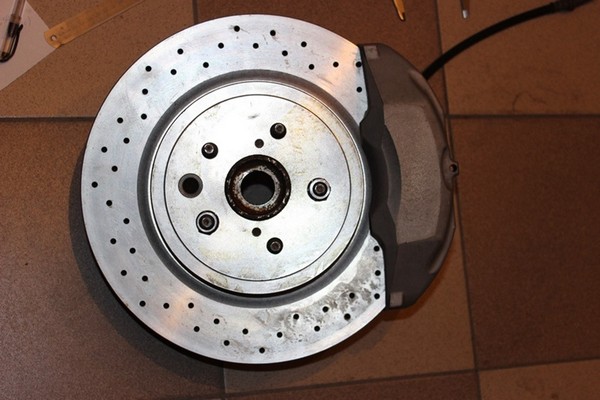

Наивно было бы предполагать, что этот, на первый взгляд, идеальный тандем без геморроя встанет на цапфу GX110. Придется немного запилить суппорт, чтобы натянуть его на диск, и отфрезеровать красивую проставку, которая соединит суппорт с ушами на цапфе

13:1467


14:1972

Полюбому нужна проставка

14:2022



И напоследок, эстетическая часть.
Конструктивно передние суппорты Цельсиора и ЛС460 очень похожи, особенно их лицевая сторона

14:233


15:738

И установленные вместе они дадут безусловный профит к внешнему виду.

15:868

Сегодня закончен процесс замены стоковой задней тормозной системы.
Вкратце напомню, что на Яхе были куплены передние машинки от Цельсиора UCF30, а к ним мне прислали задние роторы от Лексуса IS-F в конском размере 345х28.
Итак, по пунктам, что было сделано:

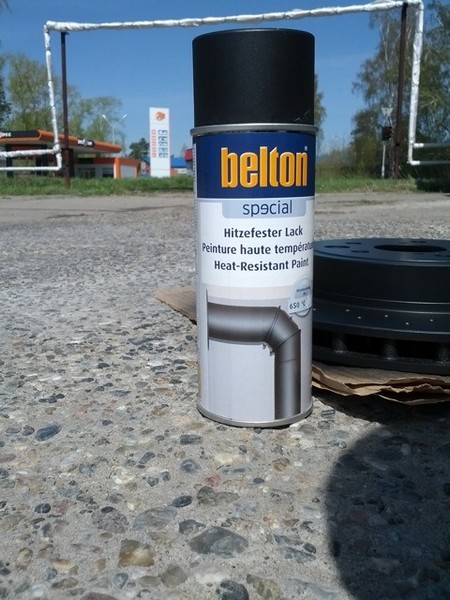

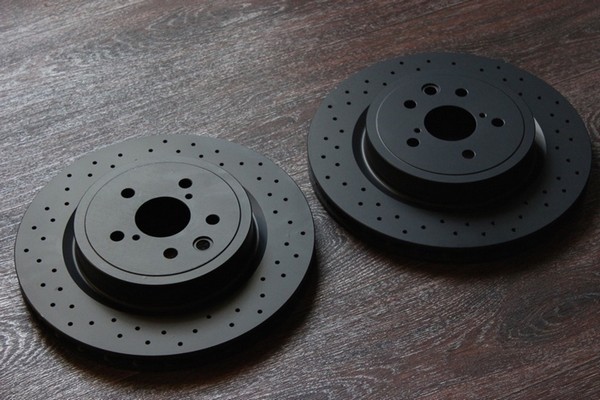

1. Роторы покрашены черной матовой термостойкой эмалью с последующим запеканием в печке при температуре 250 градусов

15:1542


16:2047




17:504


18:1009

2. Доработка суппортов для установки на тормозной диск диаметром 345 мм (напомню, что у цельсиора тормозные диски 315 мм)

18:1226


19:1731

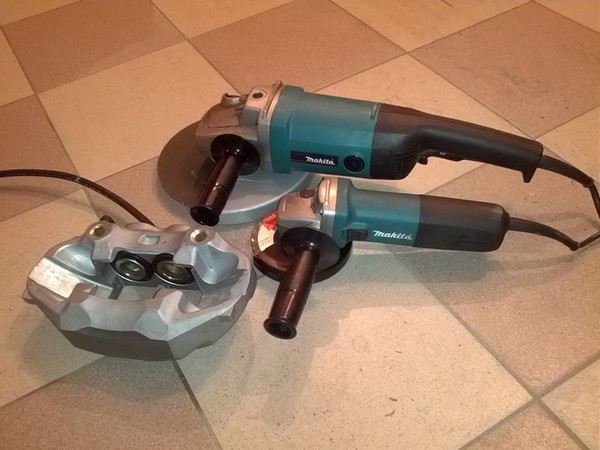

Мои любимые инструменты

19:1779

3. Так как суппорты кроме своей основной задачи несут еще и эстетическую нагрузку, то их покраске я уделил особое внимание

19:2005




20:504

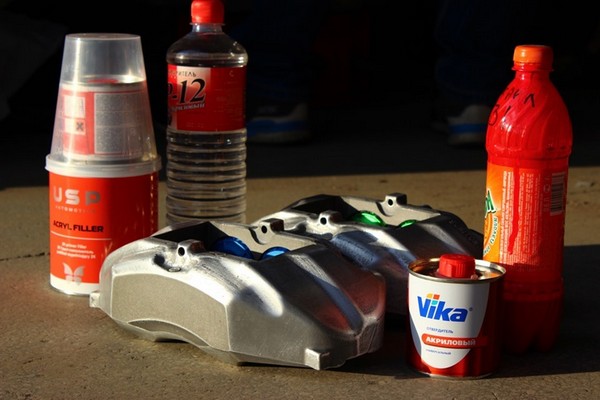

Вышкуриваем суппорты и маскируем те места, куда не должна попасть краска. На материалах не экономим, краска в баллончиках тут не прокатит

20:759

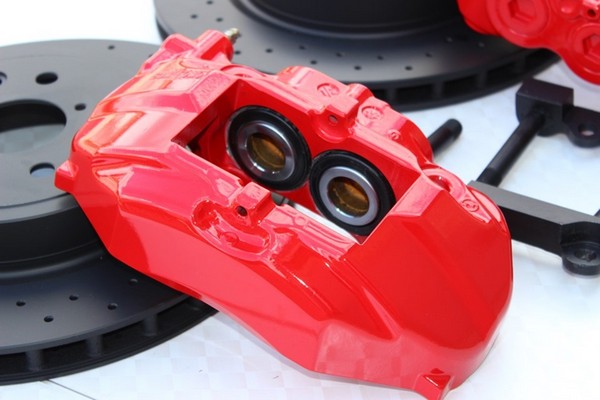

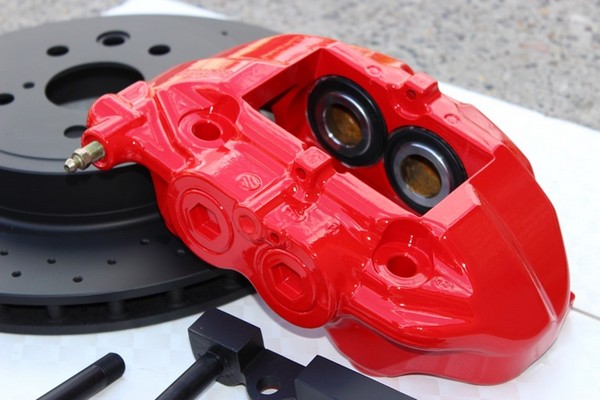

и получаем в итоге цвет, которому позавидуют колористы в Ferrari

20:874


21:1379


22:1884

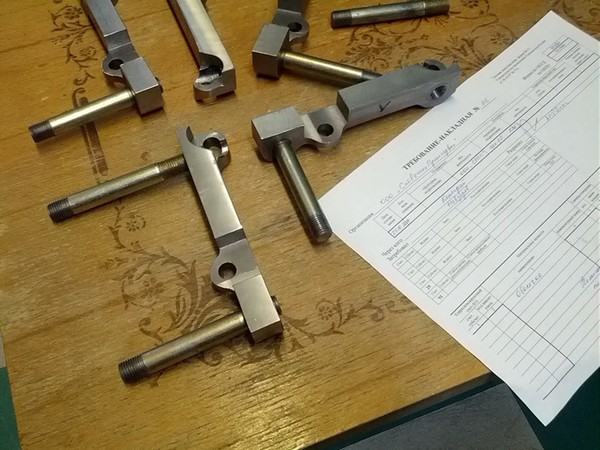

4. После многочисленных примерок выполнен чертеж и изготовлены адаптеры для крепления суппортов к цапфе

22:2079




23:504


24:1009

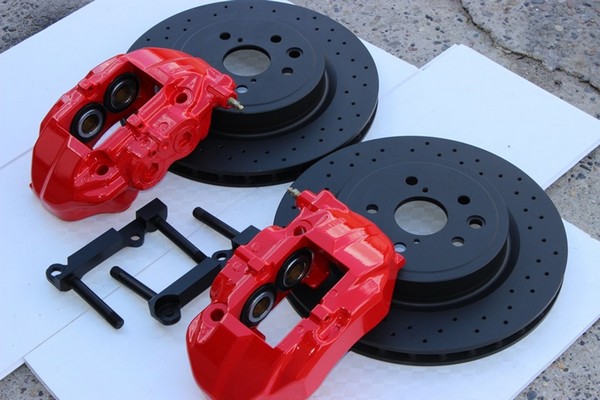

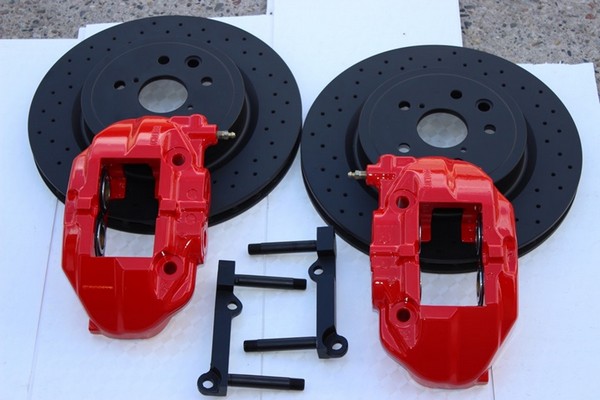

Полный комплект

24:1042


25:1547

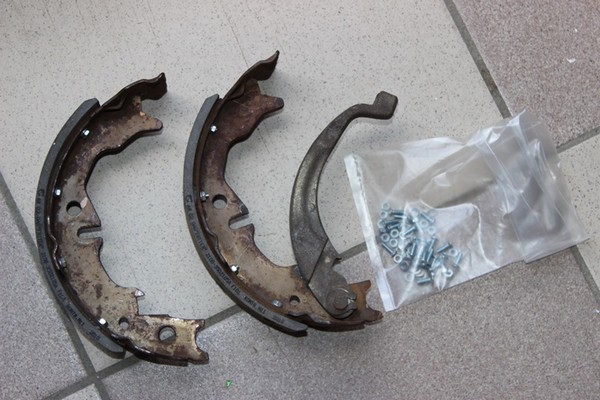

5. Попутно заменил накладки колодок стояночного тормоза

25:1653


26:2158



Судя по маркировке, накладки от каких-то жигулей

26:91

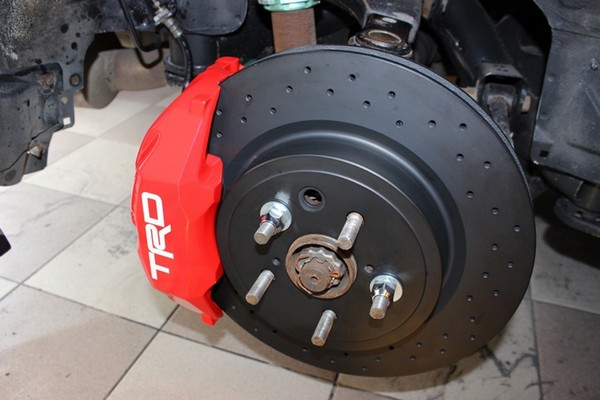

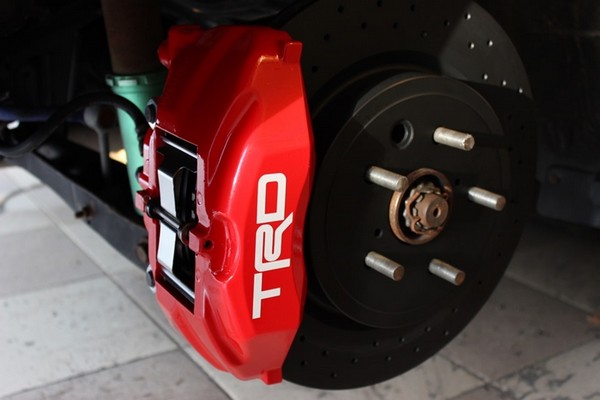

6. Установка

26:116


27:621

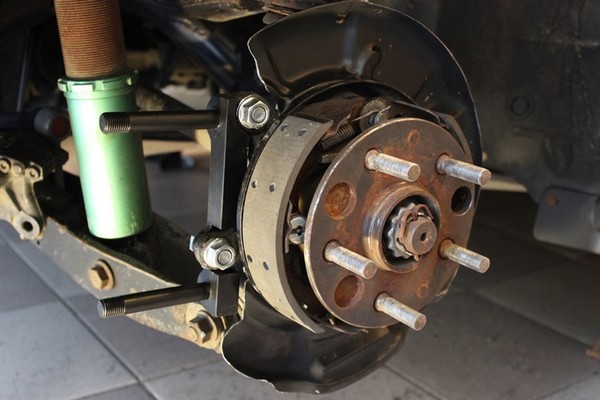

Установка адаптера

27:660


28:1165


29:1670

Небольшое видео про соосность ротора и суппорта

29:1762

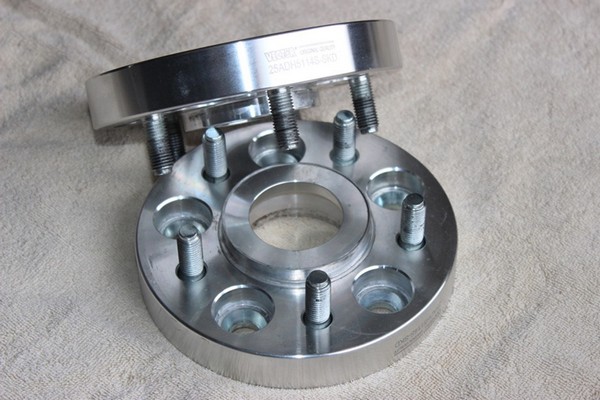

7. Поставил задние проставки 25 мм. Очень качественная вещь, рекомендую. Производство Вектор, модель 25ADH5114S-SKD. Материал проставок алюминий, достаточно легкие для своего размера. Шпильки стальные, класс прочности 10.9. Вход 60,1, выход 73,1 — идеальные размеры для моего литья

29:2253




30:504

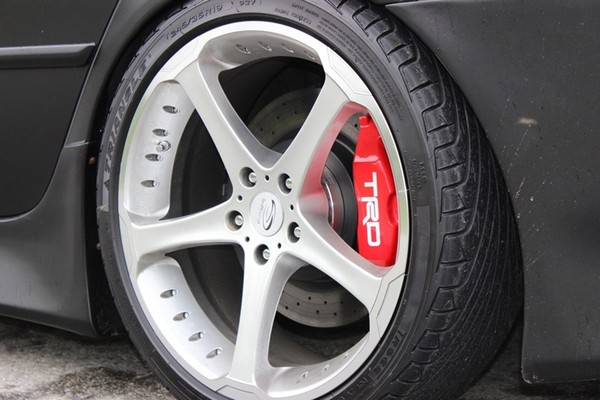

Наконец я добился того вылета, когда зазор между колесом и аркой минимален

30:644


31:1149

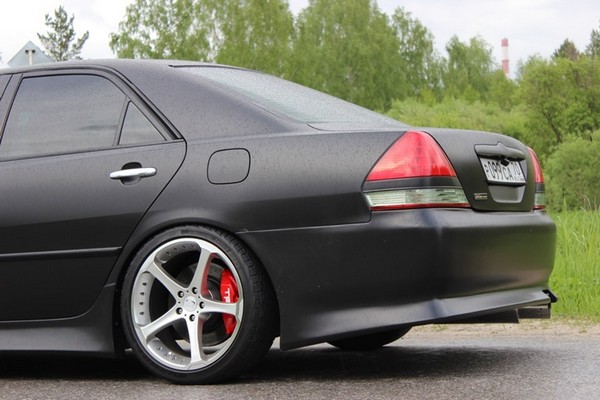

Типа стэнс

31:1172


32:1677


33:2182



Сделал пару снимков для зануд, любящих погундеть про неподрессоренные массы

33:143

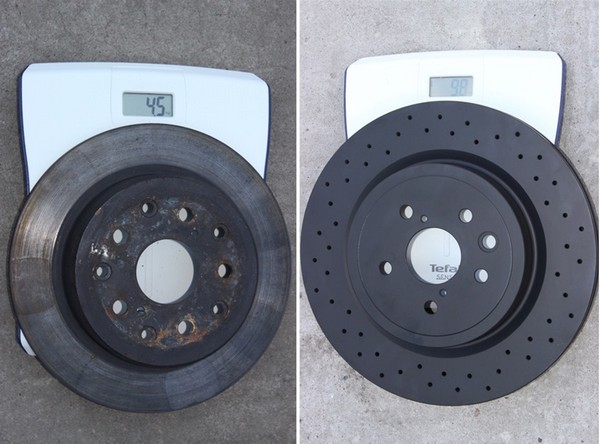

34:648

Сток 4,5 кг IS-F 9,8 кг

34:683


35:1188

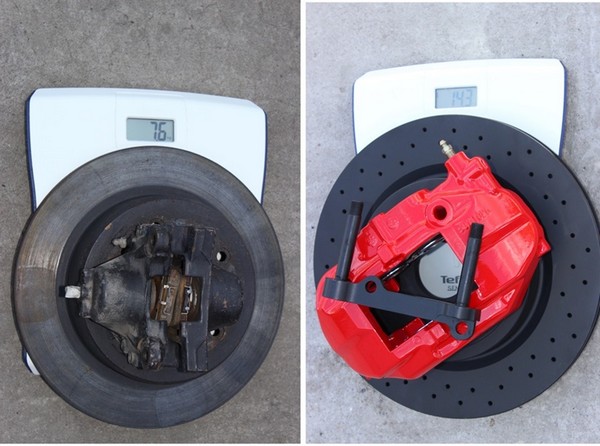

Сток 7,6 кг Посланники ада 14,3 кг

35:1247

Из-за дождливой погоды сегодня не удалость провести полноценные тесты новых тормозов. Но уже сейчас ясно, что вкупе с моими передними тормозами получился термоядерный комплект! Такими тормозами можно останавливать поезд.

35:1658
