Установка, доработка и ремонт ДХО Nissan X-Trail

Содержание статьи:

0:37

1. Установка ДХО Light AVS DL-3 в Nissan X-Trail

0:104

2. Дальний свет Nissan X-Trail в режиме ДХО

0:174

3. Контроллер ДХО Nissan X-Trail

0:225

4. Ремонт ДХО Nissan X-Trail

0:273

1. Установка ДХО Light AVS DL-3 в Nissan X-Trail

Установил ДХО, ибо удобные фонарики всё же.

0:422

Специально никогда не искал ДХО, но обращал внимание на имеющееся на прилавках. Явная польза (свет днём) можно оценить на все 100% только увидев работу на улице при солнечном дне, т.е. на машине. Замечал и сейчас замечаю — много ДХО, того что вешают хозяева, очень слабо светит (к штатным не относится).
Нашел отличный вариант по случаю — ДХО от AVS с очень ярким свечением, с толстенной линзой (вроде стекло), радиаторами, встроенным реле. При сравнении с другими вариантами в специализированном магазине выбранные ДХО имеют на порядок ярче свет (не смотря на показатели свечения).

0:1476

Light AVS DL-3
Напряжение: 12 Вольт
Мощность: 4.5 Ватт x 2 шт
Кол-во светодиодов: 3 шт х 2 шт
Модель светодиода: Epistar (HP 1.5W)
Температура свечения: 5000 К
Световой поток: 700 LM
Встроенное реле
IP защита: 67
Габаритные размеры: 9 х 2.5 х 3.5мм

0:1879

Над вариантами установки долго не размышлял. В решетку ДХО выбранные влезали, но там жара и не соблюдение нормированных 60см по расположению. Установил в пластик бампера на высоте 50см и с требуемым расстоянием 60см между элементами.

0:2305



Схема работы стандартная — работа ДХО при заведённом двигателе и их отключение при габаритах. Так же решил обеспечить выключение ДХО из салона, когда никакие световые приборы не требуются — внедрил тумблер с индикатором.

0:410

По свечению днём в солнечную погоду могу заявить на 100% — то что хотел, т.е. свет яркий и заметный. При пасмурной погоде, соответственно, еще ярче. Попробовал даже ночью — легко можно передвигаться по местным дорожкам не в слепую на одних ДХО.

0:852

Установка ДХО Light AVS DL-3 в Nissan X-Trail

1:1357

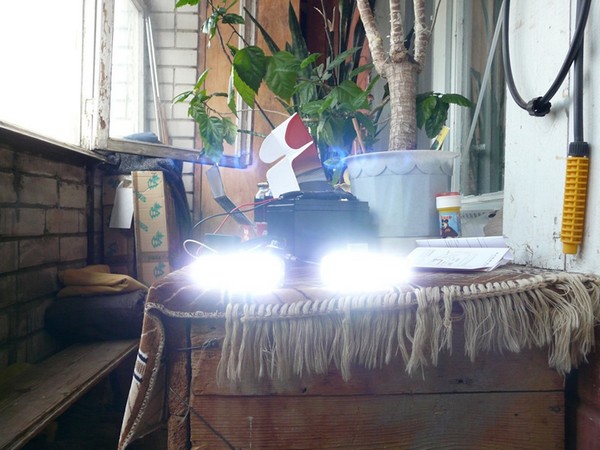

ДХО Light AVS DL-3

1:1382


2:1887


3:2392

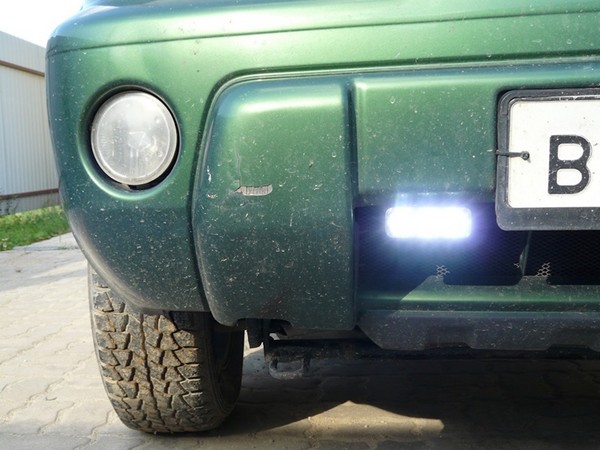

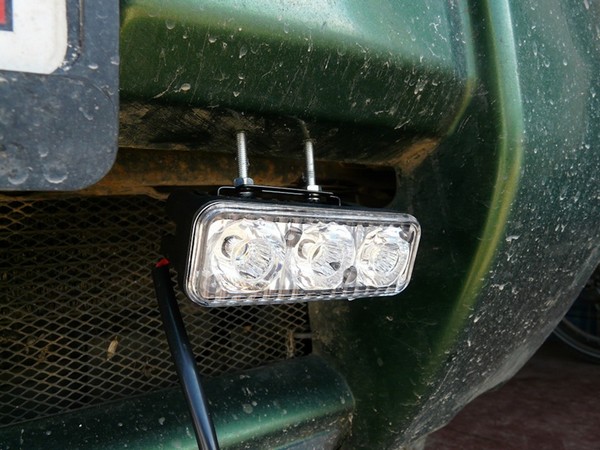

Установил в пластик бампера на высоте 50см и с требуемым расстоянием 60см между элементами.

3:167


4:672

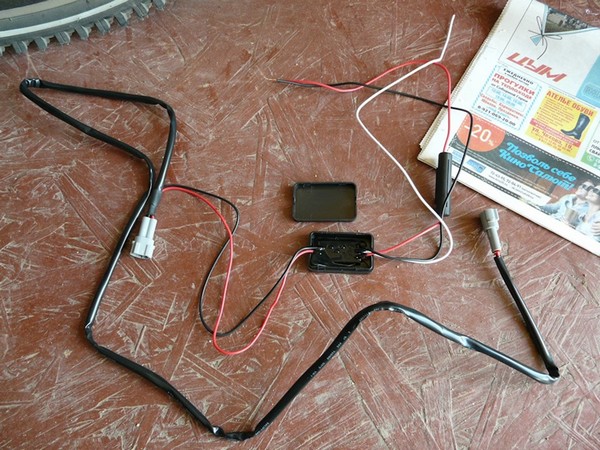

Проводка данного комплекта. Удобные колодки и реле. По проводам: чёрный — масса, красный — с появляющегося + при запуске, белый — на + габаритов или ближний (в зависимости от желаемой работы отключения ДХО)

4:1050


5:1555

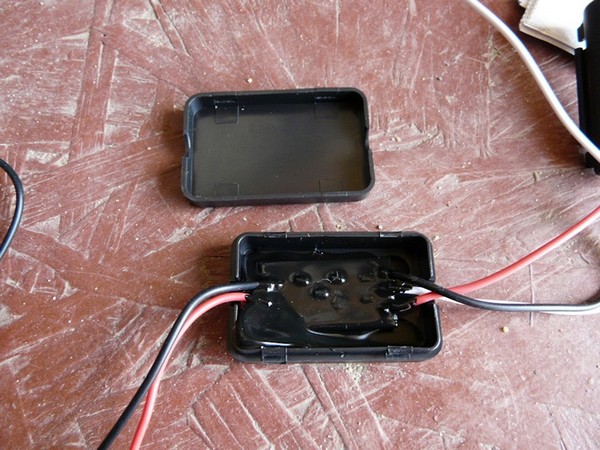

Реле и так добротно залито, но я дополнительно замотал лентой коробочку.

5:1691


6:2196

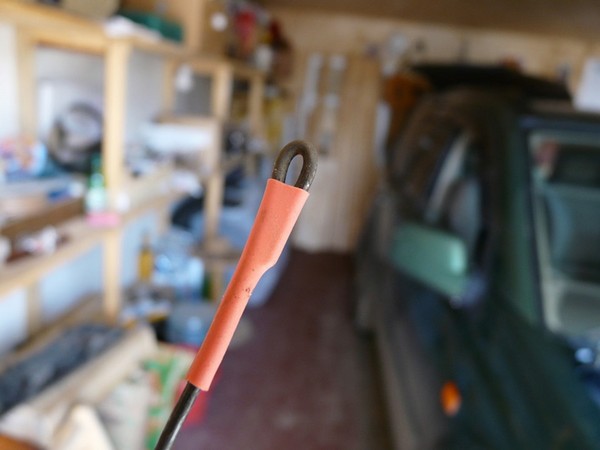

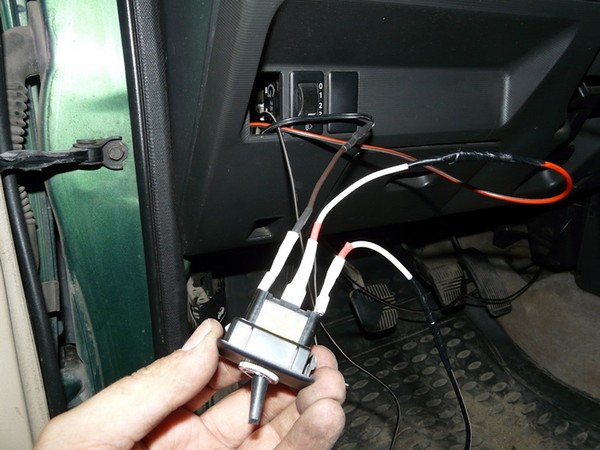

Самая долгая возня была с прокладкой +го провода в салон к тумблеру. Прокладывал через резиновый уплотнитель в тех отверстии слева под торпедо (место прокола герметизировал силиконом). Рекомендую вот такую приспособу с петелькой и изолированным концом — дабы исключить цепляние на пути протаскивания.

6:557


7:1062

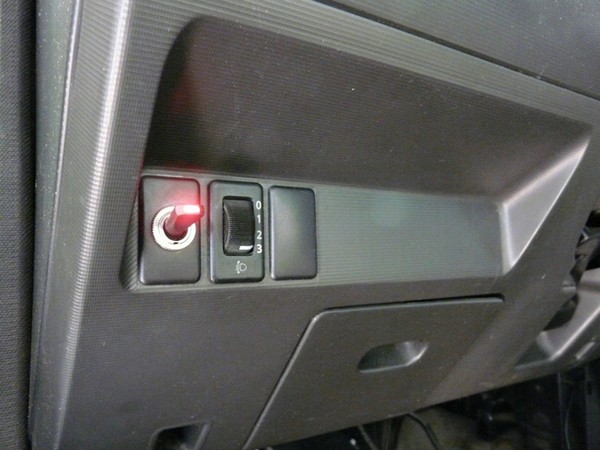

Тумблер с индикатором влез плотно — немного подрезал внутренние рёбра заглушки. + с центрального прикуривателя. Масса на ближайший болт тут же.

7:1329


8:1834

Вполне гармонично. Можно и не заморачиваться прокладкой провода в салон и установкой тумблера — ДХО всегда будет гореть при заведённом авто. Но мне так не интересно, руки чешутся.

8:2166




9:504

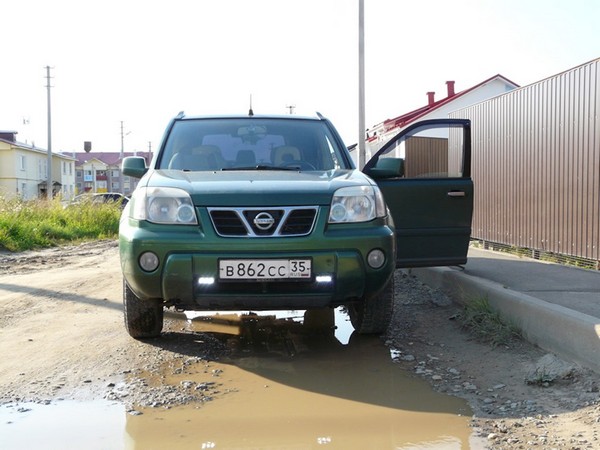

Фото не передаёт всей яркости. Снимал в солнечную погоду.

9:612


10:1117

Могу смело заявить на 100% — то что хотел, т.е. свет яркий и заметный. Жаль фото не передаёт всей яркости. Уж, поверьте на слово.

10:1346


11:1851

ДХО ночью

11:1872


12:2377



Ночь. Ближний свет (ДХО не работают)

12:67


13:572

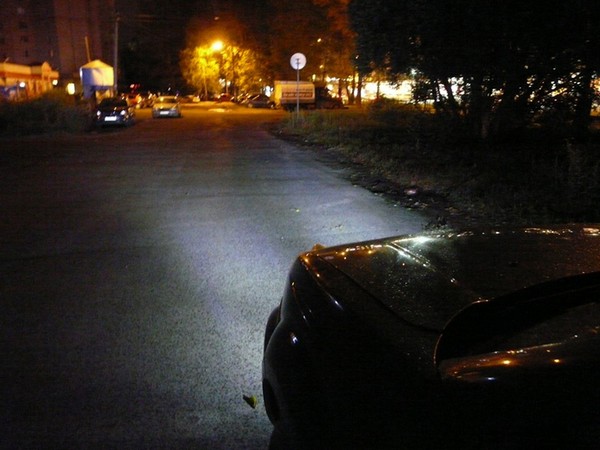

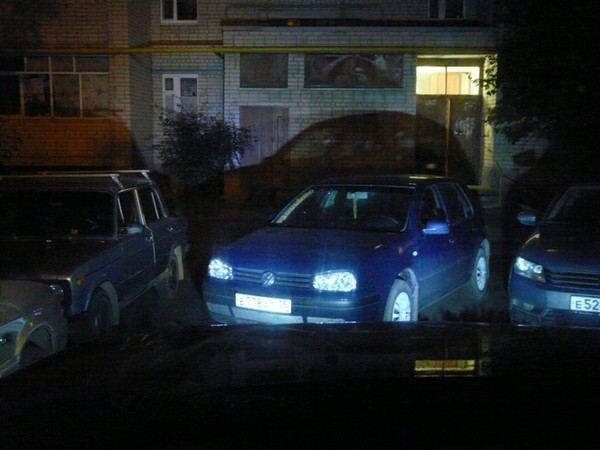

Ночь. ДХО, улица, фонарь…

13:621


14:1126

Нормально так светит

14:1168


15:1673

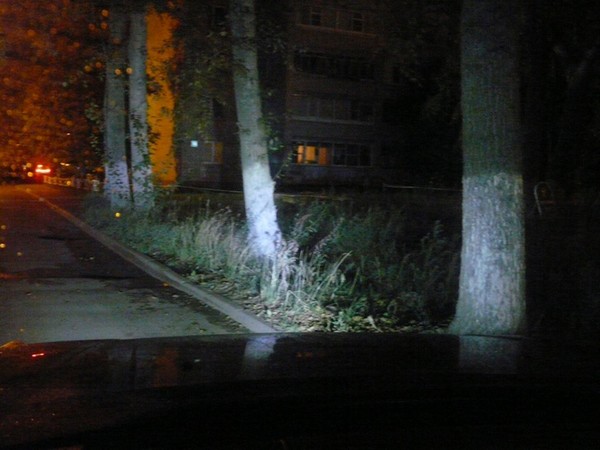

Как видите — легко можно передвигаться по местным дорожкам не в слепую на одних ДХО. Это просто опыт.

15:1861


16:2366



Нравится 65Подписаться на машину

16:62

2. Дальний свет Nissan X-Trail в режиме ДХО

Наконец, после 4 лет эксплуатации машины, я нашел для себя идеальный вариант использования головного света.

16:332

С принятием закона об обязательно включённым в любое время суток ДХО или ближнего света, крутить каждый раз переключатель света уже вошло в привычку, но всегда хотелось, чтобы это делала электроника, тем более, с завода есть режим Авто, который попросту всё это время был не задействован.

16:861

Варианты ДХО, увиденные ранее, мне не нравились. Противотуманки в режиме ДХО совсем не устраивали. Во-первых, они расположены слишком низко, ну и главное – лампочки в них менять очень проблематично.

16:1226

Варианты с китайскими ДХО тоже не выход. Ставить их в решетку радиатора – некрасиво, делать дырки в бампере – слишком сурово. Единственный хороший вариант – каким-то образом разместить их в секцию с габаритными огнями. Но это разбор фары, придумывание крепления самих полосок огней, а ведь ещё и габариты нужно, чтобы остались. В общем, головняк ещё тот. А в случае перегорания одного из светодиодов в полоске (а это бывает сплошь и рядом – полно машин с не горящими наполовину самодельными ДХО) – снова разбор фары и всё по новой.

16:2196



Хотелось, чтобы всё было по ГОСТу, но и не портило внешний вид автомобиля. И такой вариант нашелся.

16:181

Заказал и получил контроллер ДХО.

16:246

 Дальний свет Nissan X-Trail в режиме ДХО

17:751

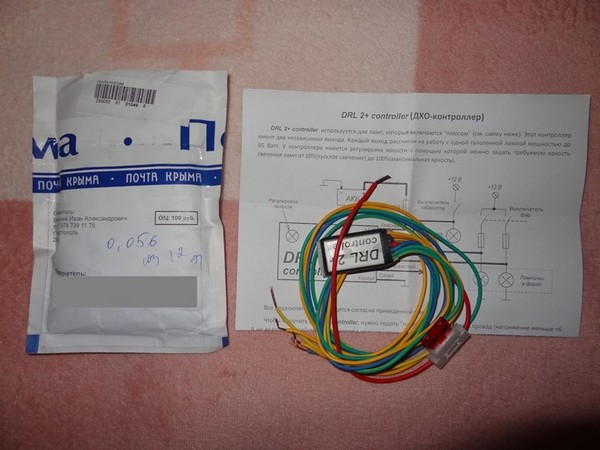

вот такой маленький приборчик

17:810

Суть контроллера в использовании штатного освещения в режиме ходовых огней. Можно использовать противотуманки, можно дальний свет на неполной мощности. Мощность регулируется от 10 до 100 процентов. Активироваться контроллер может по-разному – от зажигания, бензонасоса, генератора, датчика давления масла. А также, от ручника или датчика коробки передач. Именно этот вариант мне и был нужен. Так как у меня стоит автозапуск, активация от ручника идеально подходит для этого. Ближний свет у меня также завязан на ручник – поднимаю ручник и свет гаснет, очень удобно, когда подолгу сидишь в машине в ожидании жены из магазина.

17:1951

Подключения все производил в блоке предохранителей в капоте, делов на 20 минут. В итоге, переключатель света теперь всегда в положении Авто.

17:2209




18:504

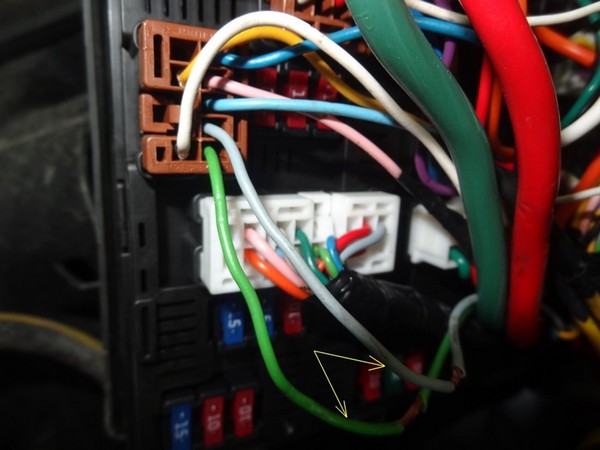

провода дальнего света

18:550


19:1055

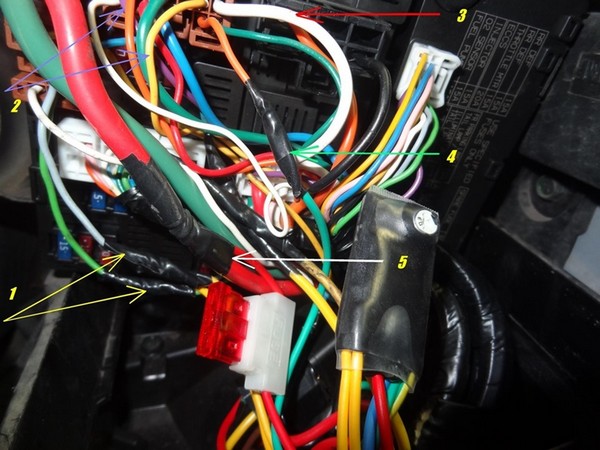

1 — дальний свет, 2 — зажигание на выбор (фиол. или желтый), 3 — генератор, 4 — габариты, 5 — плюс 12В

19:1233

Алгоритм работы:
1. Машина на ручнике.
2. Завожу машину. Если светло – ничего не горит, если темно – только габариты.
3. Опускаю ручник. Если светло – загорается дальний в полнакала. Если темно – к горящим габаритам добавляется ближний свет.

19:1674

Этот вариант подключения очень удобен для пользователей автозапуска – при запуске с брелока фары не загораются и никого не слепят и не привлекают внимание. Загораются только габариты (если темно), но по окончанию цикла запуска они гаснут без принудительного открытия водительской двери (как в режиме «ближний свет», в котором я ездил всё это время).

19:2317



Теперь момент с регулировкой яркости свечения. Производитель рекомендует при подключении к дальнему свету выставлять яркость примерно на 50 процентов. Но мне показалось это очень уж ярко. Я оставил пока на минимуме, даже в этом положении светят достаточно хорошо. Нужно будет ещё в солнечную погоду посмотреть.

19:571


20:1076

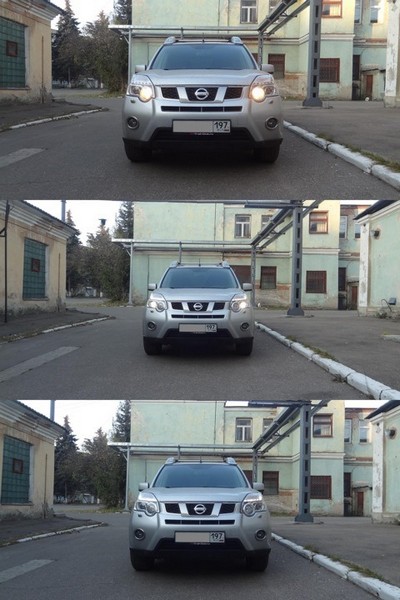

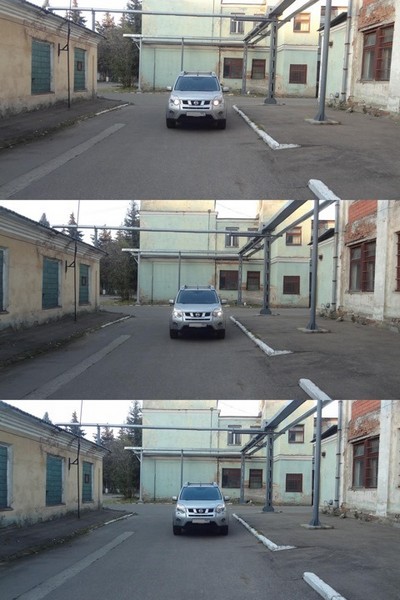

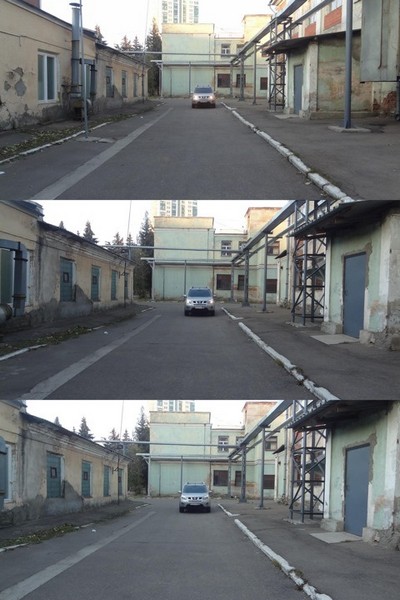

сверху вниз — дхо, ближний, габариты

20:1146


21:1651

сверху вниз — дхо, ближний, габариты

21:1721


22:2226



сверху вниз — дхо, ближний, габариты

22:69

Теперь я полностью доволен. Можно, наконец, пользоваться режимом Автосвета и при этом не нарушать действующие ПДД, так как свет всегда включен – в дневное время ДХО, в вечернее – ближний свет. То, что доктор прописал!

22:467

3. Контроллер ДХО Nissan X-Trail

После посещения дилера , при включении недавно установленного контроллера ДХО, стала трещать какая-то релюшка в салоне.
Посмотрел по схеме – оказалось, реле включения дополнительных фар на крыше. То есть, когда включаю габариты или ближний свет – реле не трещит, а при работе контроллера ДХО, подключенного на работу с дальним светом – раздаётся непрерывный треск.

22:1191

Контроллер ДХО Nissan X-Trail

23:1696

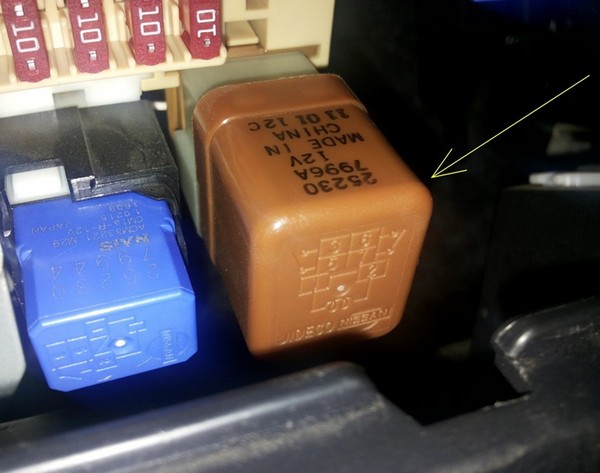

реле включения дополнительных фар на крыше

23:1779

Написал производителю на эл.почту, не особо надеясь на скорый ответ. Но ответили сразу. Подробно описав проблему и схему своего подключения, понял, что дело всего-навсего во включенной кнопке верхних фар (она у меня фиксируется). Стоило выключить кнопку, как треск прекратился. Вот как объяснил мне проблему специалист по этим контроллерам:

23:2403



— На выходе контроллера формируются ШИМ-импульсы. Если реле трещит — это означает, что эти ШИМ-импульсы попадают на обмотку реле.
Возможно Вы включили кнопкой верхние фары? Попробуйте кнопкой включить
и выключить фары на крыше и посмотрите, как будет себя вести это реле.

23:501

При включенном ближнем и дальнем свете пользование этой кнопкой не вызывает никаких проблем, реле не трещит, всё работает правильно. Просто не включать её при работающем контроллере, и всё будет в порядке. А-то я сначала подумал, что накрылись мои ДХО.
А всё из-за того, что кто-то лезет туда, куда его не просят! (это я про дилеров). Баловались светом у меня в машине, и оставили эту кнопку включенной.

23:1229

4. Ремонт ДХО Nissan X-Trail

Недавно сгорели ДХО в Nissan X-Trail. Заменил их на новые. Решил старые починить.

23:1412

 Ремонт ДХО Nissan X-Trail

24:1917

сгоревшие ДХО

24:1946

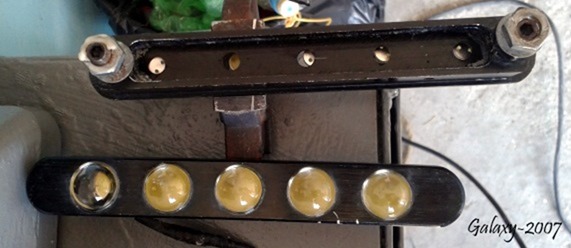

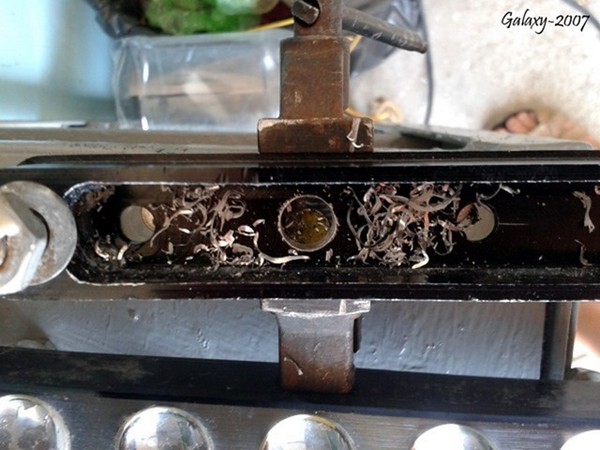

Из-за того, что их корпус алюминиевый я их не выкинул. Вытащил из них всю требуху. Диоды вытащить не смог. Пришлось рассверливать отверстия, чтобы не вытаскивать линзы.

24:2254




25:504


26:1009

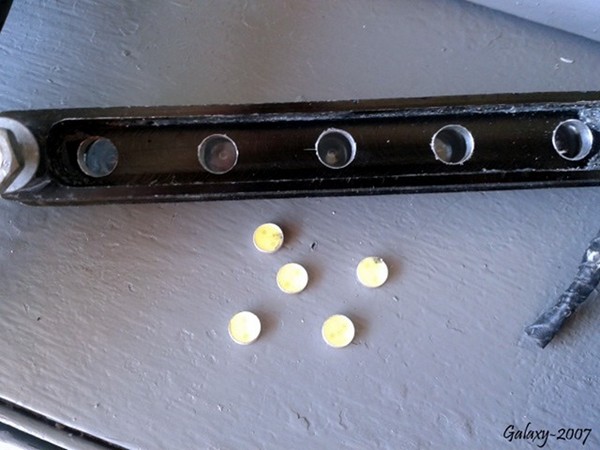

вот такие были светодиоды

26:1060

Взял остатки обычной светодиодной ленты на диодах smd 5050. Согнул гармошкой, так как диоды и отверстия в ДХО не совпадали.

26:1281


27:1786

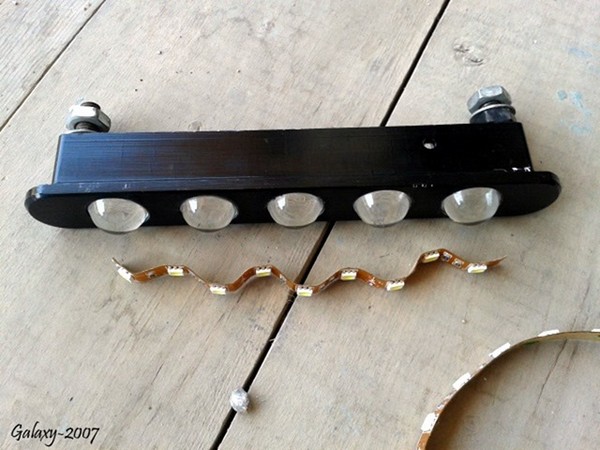

гармошка

27:1806

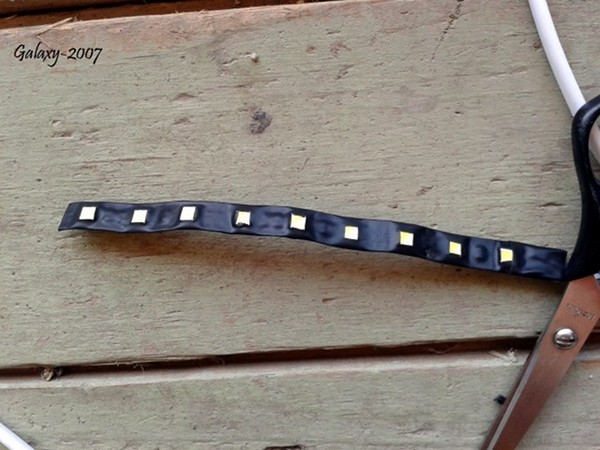

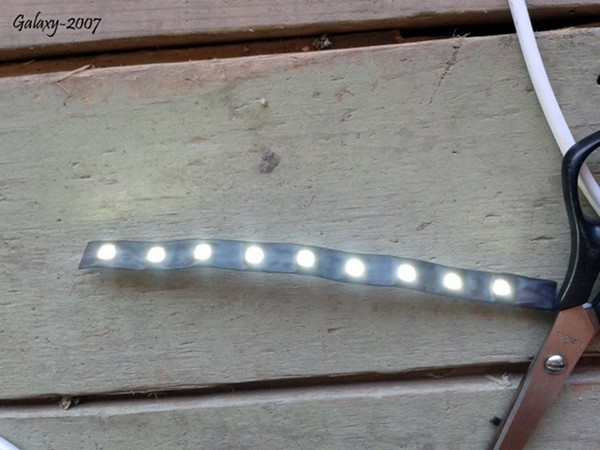

Ленту облепил изолентой (так как можно закоротить об алюминиевый корпус ДХО), под диоды прорезал окошки.

27:2000




28:504


29:1009

припаял провода

29:1042

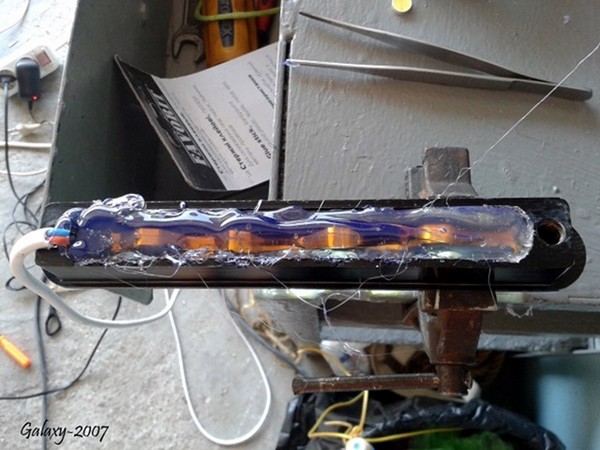

Вставил ленту в ДХО и залил термоклеем

29:1116


30:1621

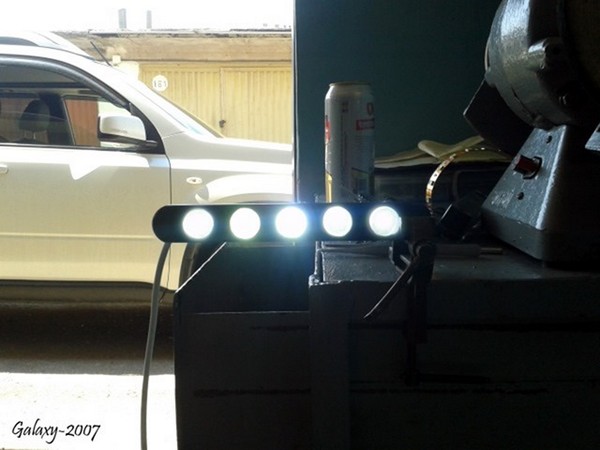

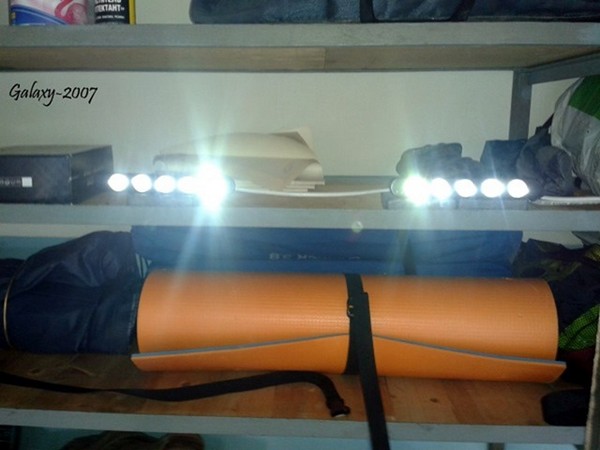

Проверил работоспособность.

30:1677


31:2182



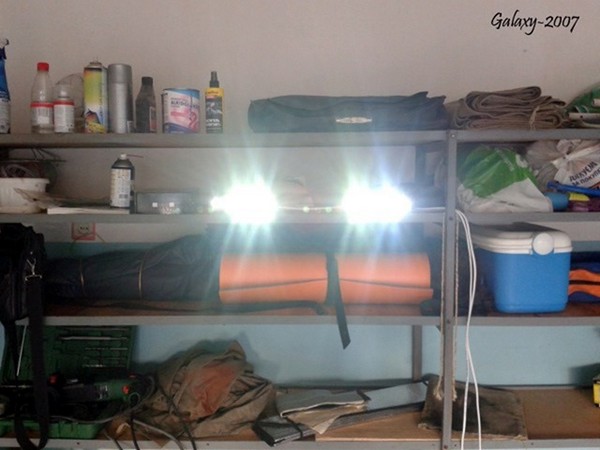

Светят на 30 процентов слабее чем "штатные" светодиоды, но вполне достаточно.

31:141


32:646

Проверил — почти не греются за счет алюминиевого (толстого) корпуса.

32:775

Уж не знаю сколько проживет эта светодиодная лента — если что, то легко заменить…

32:929
