Установка и подключение ПТФ в Nissan Tiida

Содержание статьи:

0:37
  1. Установка ПТФ в Nissan Tiida
  2. Проводка под ПТФ в Nissan Tiida
  3. Установка подрулевого переключателя в Nissan Tiida

1. Установка ПТФ в Nissan Tiida

Был произведен монтаж ПТФ.
Инструменты, необходимые для монтажа (набор монтажника ПТФ Ниссан Тиида):

0:470

1. Нож (с тонким острым кончиком)
2. Два гаечных ключа (на 8 и на 10)
3. Эстакада (да и то не вся, мне хватило подъема)

0:674

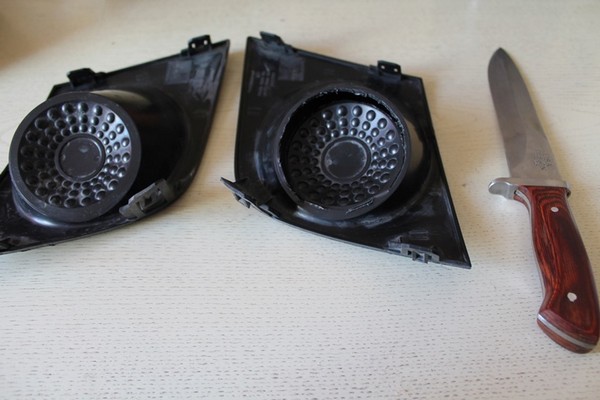

Первым делом нужно было в заглушках бампера проделать отверстия для ПТФ. Делалось это ножом из пункта один набора монтажника.

0:908

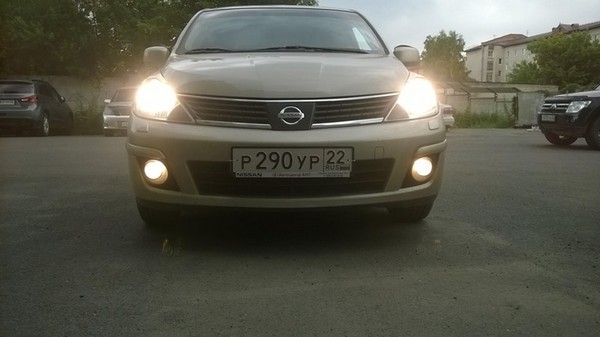

Установка ПТФ в Nissan Tiida

1:1413


2:1918

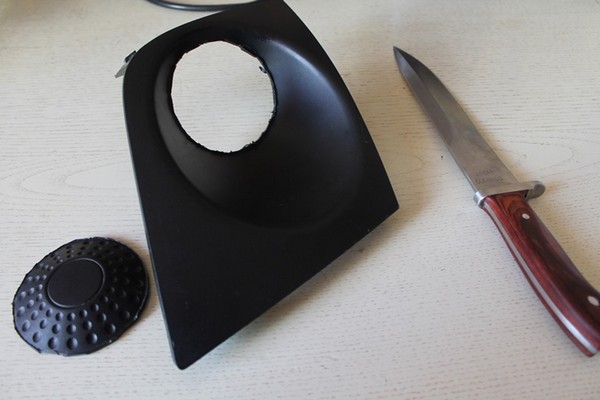

Прорезал на "грязное", потом убрал заусенцы на "чистое", доводил маленьким кухонным керамическим ножом, за что выхватил от своей второй половинки.
Пластик мягкий поэтому проблем не возникло.

2:2269

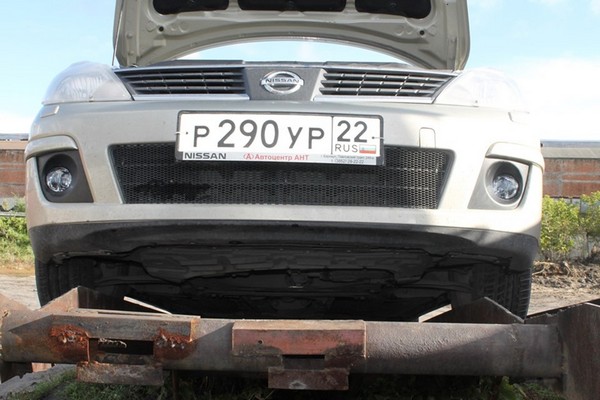

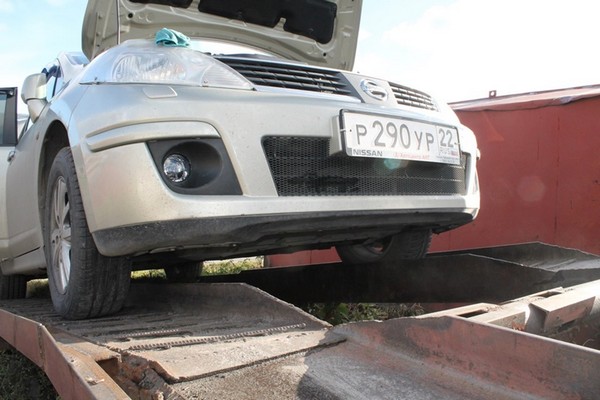

Далее едем на эстакаду.
Хронология такова.

2:81

1. Ключом на 10 откручиваем 2 болта под бампером спереди, которые держат подкрылок. Пластик подкрылка тоже очень эластичный, поэтому просто отгибаем его назад.
Получаем доступ к обратной стороне бампера в районе крепления ПТФ.

2:496

2. Заглянув в полость бампера видим проводку ПТФ сложенную в три раза и перемотанную изолентой болтающуюся на лонжероне (если не видим, то нащупываем)
Далее разматываем проводку ПТФ (заботливо проложенную на заводе Ниссан в Мексике). Осматриваем штекера H8 на целостность втыкаем СРАЗУ в них галоген H8 соответственно и оставляем болтаться. С лампочек чехольчики не снимать

2:1181

3. Берем ПТФ, и просто вставляем в пазы в бампере до упора, вставить "как-то не так" невозможно, пазы позволяют вставить Фару только "правильно". Заглушки я уже снял ранее для доработки.
(Если вы не сняли, то знайте заглушка держится на четырех зажимах, два слева два справа. Сверху и снизу соответственно.
Чтобы снять сначала нужно поддеть заглушку в верхней части со стороны которая ближе к центральной оси авто (к номерному знаку). Далее оттянуть на себя нижнюю часть, ну а вторая сторона выйдет без проблем.)

2:2107



4. Далее, не забыв захватить с собой ключ на 8 и болтик, возвращаемся за бампер находим отверстие крепления ПТФ и в это отверстие, в бампере которое как ни странно совпадает с отверстием в ПТФ вкручиваем заранее заготовленный болтик диаметром 5 мм и шляпкой на 8 мм. Не большой длины. Тем самым по мере закручивания болта ПТФ плотно притягивается к бамперу.

2:647

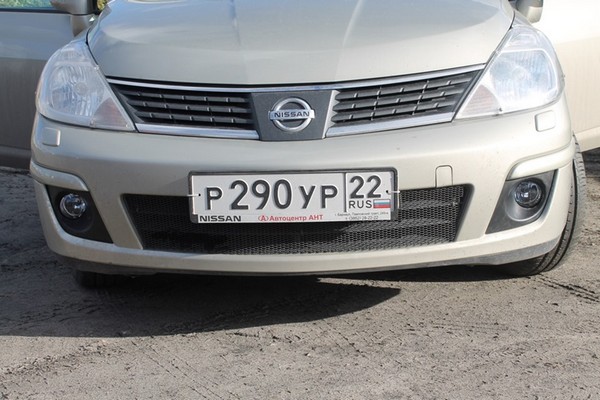

5.Далее вставляем лампу с уже подсоединенным штекером в фару. У лампы H8 три усика на цоколе, два больших и один маленький, так вот в момент установки лампы в фару, Маленький Ус должен находиться на шесть часов. Потом небольшой поворот цоколя и все герметично. Возвращаем подкрылок на место и прикручиваем двумя болтами. Одеваем декоративную заглушку ПТФ.

2:1295


3:1800


4:2305




5:504

Далее я жду подрулевой переключатель с функцией передних ПТФ.

5:621

2. Проводка под ПТФ в Nissan Tiida

часто спрашивают каким образом узнать есть ли проводка под ПТФ в комплектации комфорт.
Отвечаю:
Если у вас Ниссан Тиида (например, мексиканского производства) нужно открыть капот и поискать провода ПТФ на боках лонжеронов со стороны ближней к крыльям. Провода эти идут от пучка проводки фар головного света в ВСМ коробочку и коробочку IPDM соответственно.
Если вы не нашли провода или не уверены, или не можете понять — те или не те, то чтобы себя успокоить, залазим в коробку с "релешками" возле левого колеса (по ходу движения) или справа от АКБ (если стоять лицом к лицу к авто. Называется данная коробочка "IPDM"

5:1791

Проводка под ПТФ в Nissan Tiida

6:2296

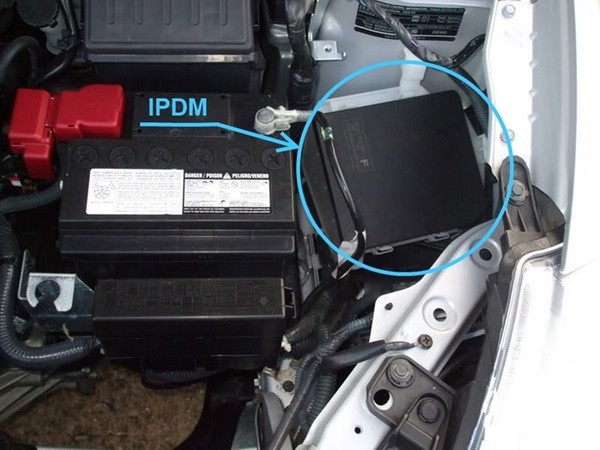

Блок IPDM

6:16

Далее открываем его — аккуратно переворачиваем, чтобы увидеть содержимое и сверяем.

6:175


7:680

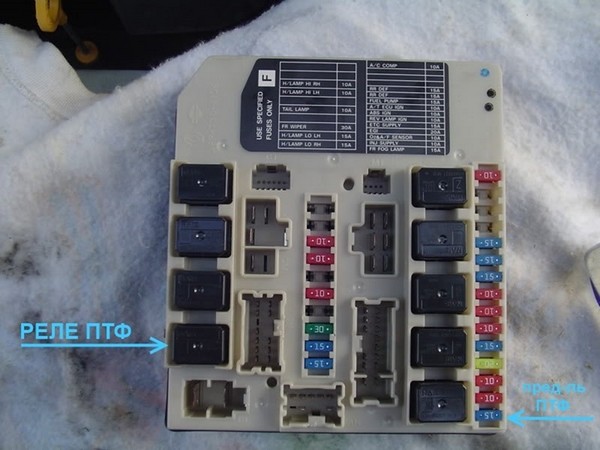

IPDM (содержание)

7:711

Ну вот если вы нашли реле и предохранитель, то вы счастливый обладатель Тииды с проводкой для ПТФ, возвращайтесь к фарам и ищите где спрятаны провода ПТФ.

7:995

Для функционирования нужны только сами ПТФ и "подрулевой" переключатель с положением фронт ПТФ.

7:1174

3. Установка подрулевого переключателя в Nissan Tiida

Вот и пришел мой переключатель с функцией ПТФ. В трех словах об установке переключателя:

7:1433

Необходимые материалы:
1. Подрулевой переключатель (его номерок каталожный 25540- EM04E)
-это с передними ПТФ, но без автосвета;
2. Крестовая отвертка.

7:1701

Алгоритм установки:
1. Снимаем кожух рулевой колонки (он состоит из двух частей верхней и нижней, скреплены они тремя винтами, закрученными в нижнюю часть и ещё имеется некоторое количество защелок по кругу в месте сочленения половинок.
2. Демонтируем старый переключатель (держится он на двух защелках сверху и снизу)
3 Монтируем новый (просто вставляем в пазы)
4. Собираем кожух (защелкиваем все защелки и закручиваем все три винта)

7:2495



Включаем габариты и ПТФ — радуемся значку ПТФ на панели и свету ПТФ на дороге/стене. Ну а если невидно эффекта (возможно у вас солнечный день) то идем на улицу, радоваться там.

7:320

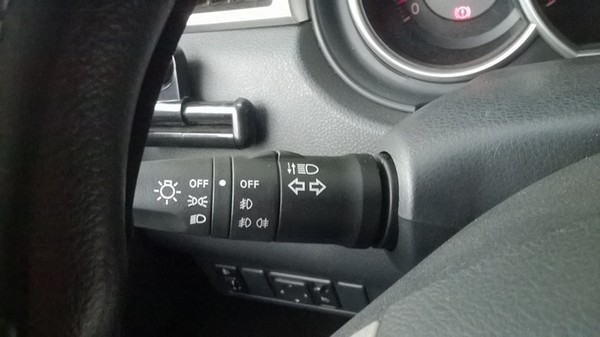

Установка подрулевого переключателя в Nissan Tiida

8:825

Переключатель подрулевой ( 25540- EM04E )

8:893


9:1398

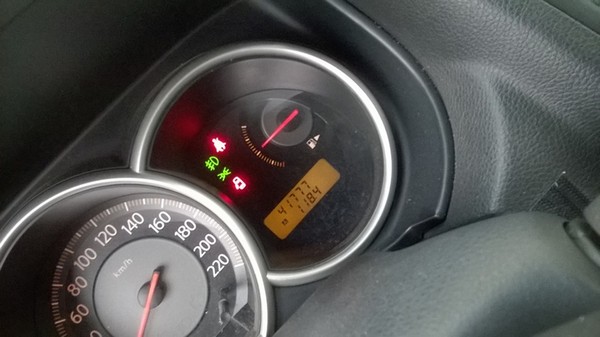

Значок на панели

9:1432


10:1937

Да кстати, ещё я отрегулировал горизонталь и вертикаль головного света вручную посредством длинной крестовой отвертки, теперь все хорошо.

10:2195
