Установка и подключение видеорегистратора в Ford Focus 2

Содержание статьи:

0:37

1. Скрытое подключение видеорегистратора Ford Focus 2

0:131

2. Питание видеорегистратора Ford Focus 2 от плафона внутреннего освещения

0:264

3. Характеристики и подключение видеорегистратора Sho-me HD34-LCD

0:378

4. Установка видеорегистратора Mio MiVue™ 518 в Ford Focus 2

0:478

Установка и подключение видеорегистратора в Ford Focus 2

1:983

1. Скрытое подключение видеорегистратора 2 Ford Focus 2

Все это время ездил с болтающимся проводом, протянутым от регистратора до розетки в подлокотнике. Неудобно, неэстетичное и т.д.
И вот только сейчас дошли руки до его нормального, скрытого подключения.

1:1449

Подключать будем к плафону передней салонной подсветки.

1:1556

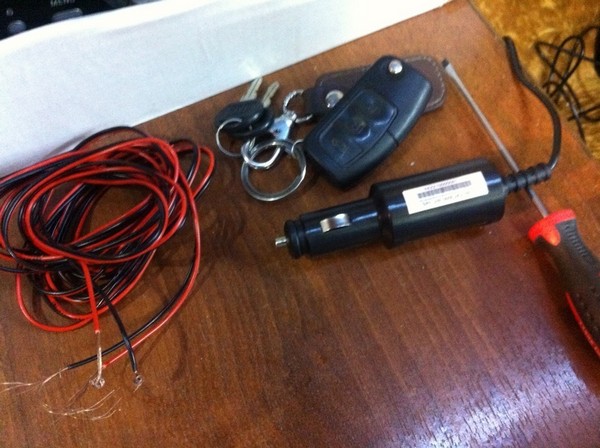

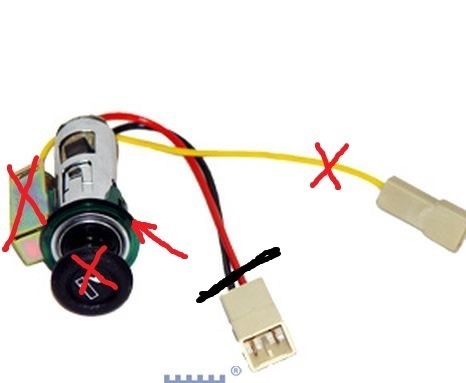

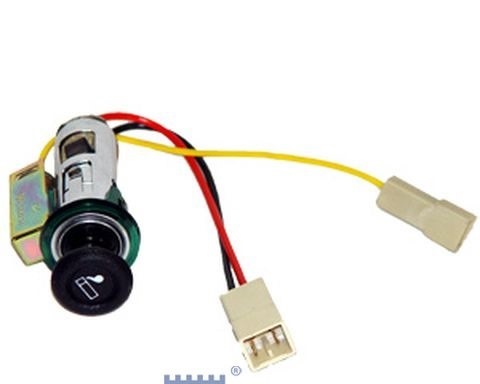

Все что нам понадобится — это купить прикуриватель от какого-нибудь тазика. В моем случае — от ВАЗ 2109. А именно вот такой:

1:1781


2:2286



Цена такой розетки (без самого прикуривателя) — 60 рублей

2:106

От этого прикуривателя нам понадобится только сама розетка и идущие от неё 2 провода (красный+ и черный-).
Соответственно желтый провод, корпус лампочки подсветки и зеленое колечко мы порсто отделяем и выкидываем. Колодку на конце красного и черного проводов отрезаем.

2:600


3:1105

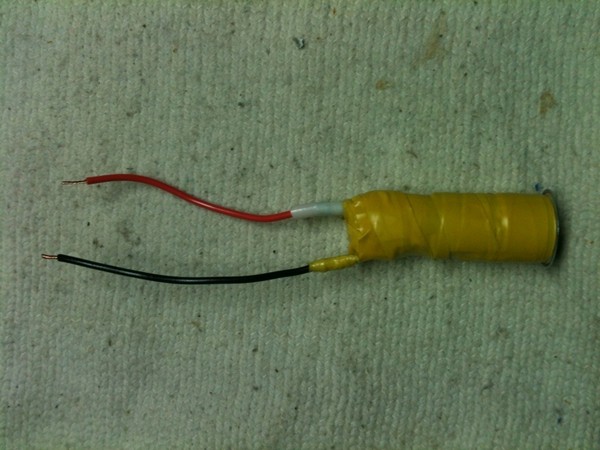

В итоге должен остаться только сам разъем прикуривателя и идущие от него 2 провода. Типа такого

3:1282


4:1787

Фото не мое. Нашел здесь на драйве.

4:1853

Далее вынимаем сам плафон.

4:1905


5:2410



Как видите, ранее я его уже вынимал для проклейки от дребезга.

5:115

Отсоединяем 3 колодки проводов (плюс, минус и провод габаритной подсветки).

5:255

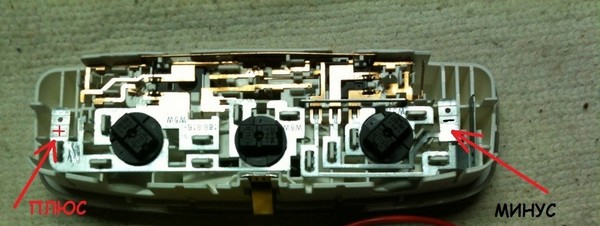

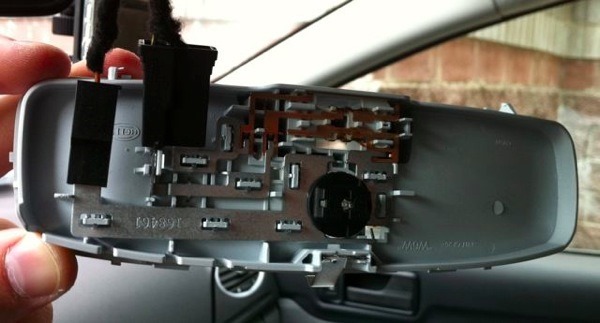

На руках у нас будет вот такая плата

5:324


6:829

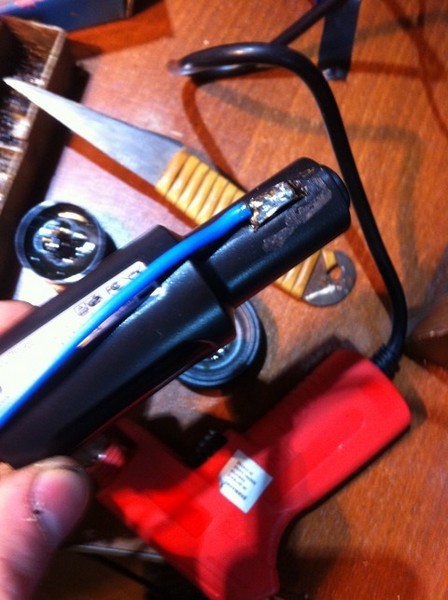

К указанным контактам надо как-то подключить нашу девятошную розетку прикуривателя. Кто-то делает это при помощи паяльника, и это правильно, наверное. Я же делал проще и колхознее.
Просто просунул провода в имеющиеся на контактах дырочки. Потом провода прижмутся разъемами.

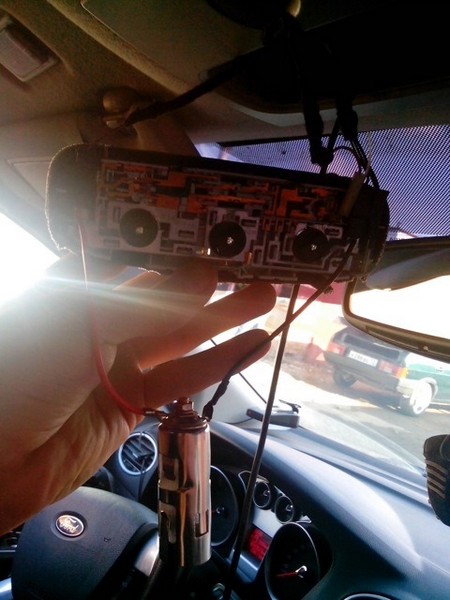

Вот так

6:1349


7:1854


8:2359

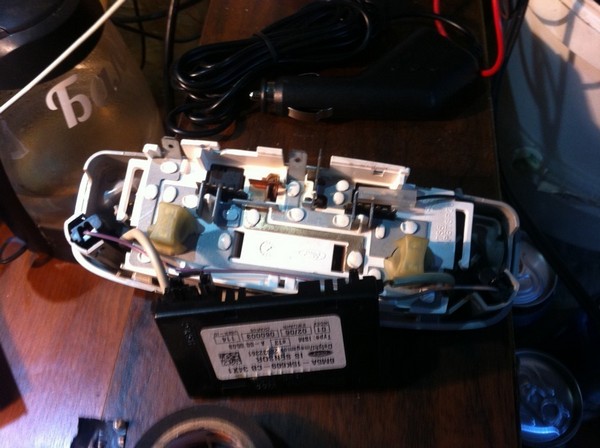

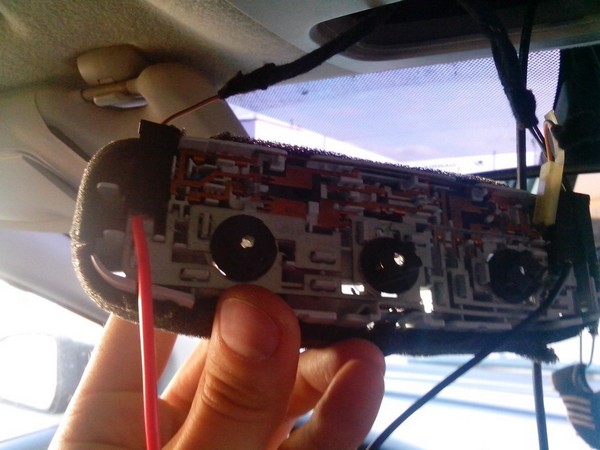

Ну далее дело техники. Пропихиваем провод регистратора, втыкаем в нашу розетку и, в принципе, можно все запихивать за потолок и устанавливать обратно.

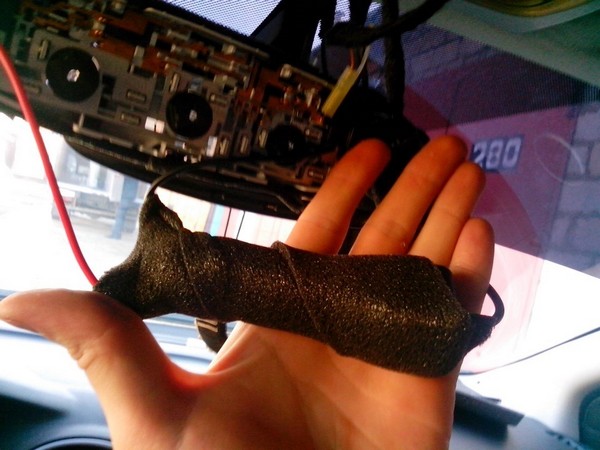

Я же еще обмотал провода и розетку шумкой, чтобы ничего не гремело, на всякий случай.

8:432


9:937

Все это дело запихиваем за потолок, укладываем там и ставим обратно плафон подсветки. Если будут сложности с размещением всех проводов, можно временно открутить 2 болтика, которые крепят рамку плафона освещения к крыше. Это позволит оттянуть потолок вниз, тем самым дав нам пространство для всех наших маневров.

9:1510

Результатом доволен. Регистратор включается при снятии машины с охраны и выключается через 30 минут после постановки на охрану

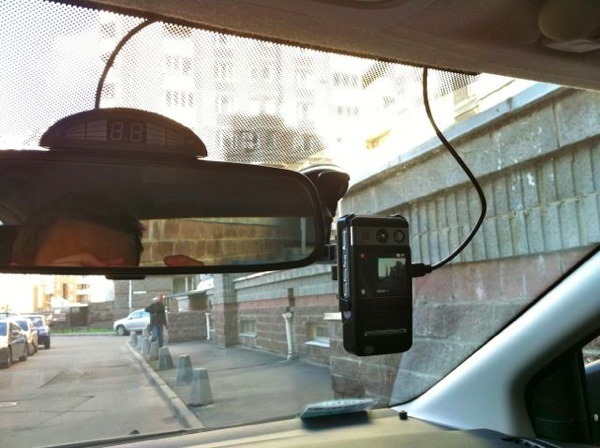

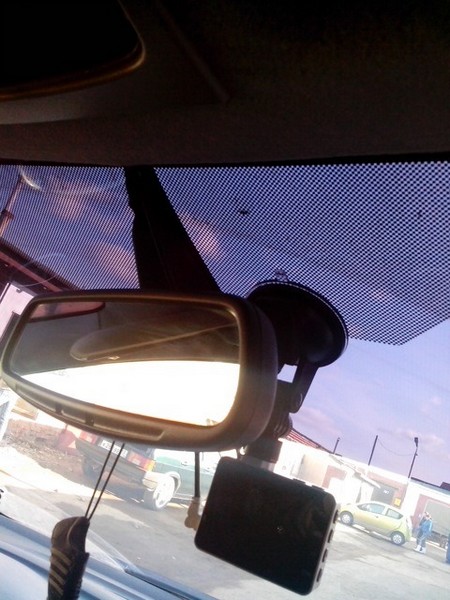

Вот итог

9:1763


10:2268



Результатом доволен. Регистратор включается при снятии машины с охраны и выключается через 30 минут после поставновки на охрану.

10:238

2. Питание видеорегистратора Ford Focus 2 от плафона внутреннего освещения


11:876

После недавних событий с перегоревшим предохранителем прикуривателя я решил осуществить идею, которая давно витала в голове. Запитать видеорегистратор Каркам Q2 от плафона внутреннего освещения в Форд Фокус 2. Реализацию идеи я откладывал очень долго из-за невыясненных вопросов, таких как:

11:1413

1. Как преобразовать 12В плафона в 5В для регистратора?

11:1513

2. Как снять плафон и есть ли свободное пространство возле него для проводов?

11:1656

3. Как запитан сам плафон?

11:1705

Некоторые вопросы удалось найти с помощью гугла на форумах, а вот с последним пришлось самому разбираться. В результате все получилось, результатом я очень доволен. Далее расскажу и покажу, как делал…

11:2076



Комплектующие, которые понадобятся

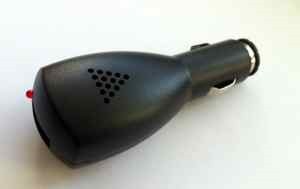

1. Автомобильная зарядка с выходом на USB. Можно взять родную зарядку, но я ее решил оставить в резерве в бардачке. Вдруг придется сеть за руль другой машины.

11:355


12:860

2. Кабель USB на miniUSB 30 см

12:904

3. Пара проводков 15-20 см

12:949

4. Набор для пайки

12:984

5. Инструменты (разные отвертки, нож, шуруповерт с маленьким сверлом)

12:1112

6. Изолента

12:1135
Что и куда паять

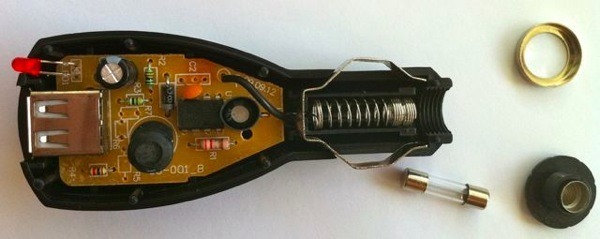

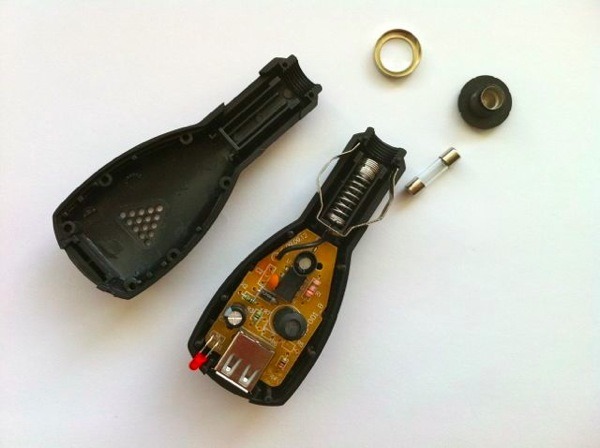

Разобрал автозарядку USB, а в ней даже предохранитель оказался, приятный сюрприз. Я хотел припаять провода прямо к плате, но наличие предохранителя заставило пересмотреть планы.

12:1497


13:2002



Более детально

13:30


14:535

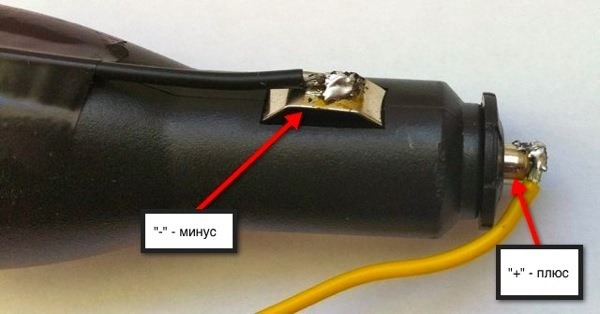

Чтобы не убирать предохранитель и не придумывать другой держатель для него, я решил припаять проводки непосредственно к контактам адаптера. Желтый провод будет плюсом «+», а черный — минусом «-».

14:896


15:1401

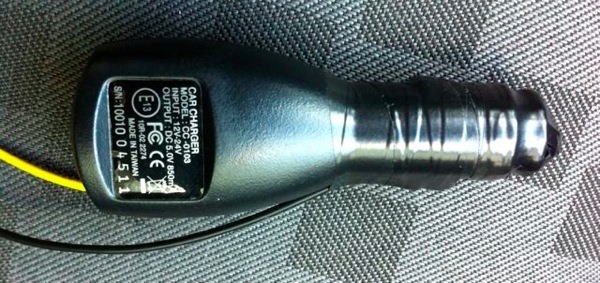

Получилось не очень красиво, но под изолентой будет не видно.

15:1516


16:2021




17:504

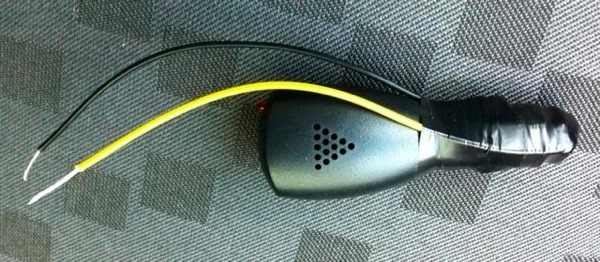

Модернизация автомобильной зарядки закончена.

17:594
Как снять плафон внутреннего освещения в Форд Фокус 2

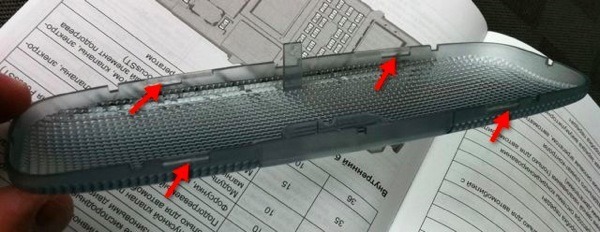

Рассеиватель плафона крепится на 4-х фиксаторах. Поддеваем его со стороны лобового стекла плоской отверткой и аккуратно снимаем.

17:937


18:1442

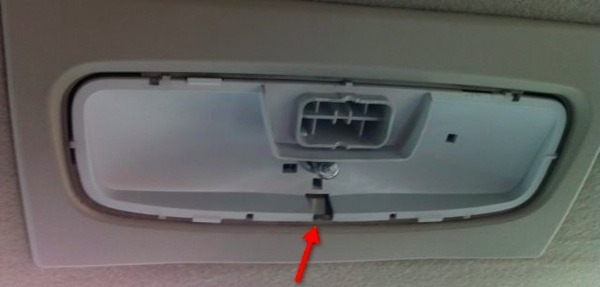

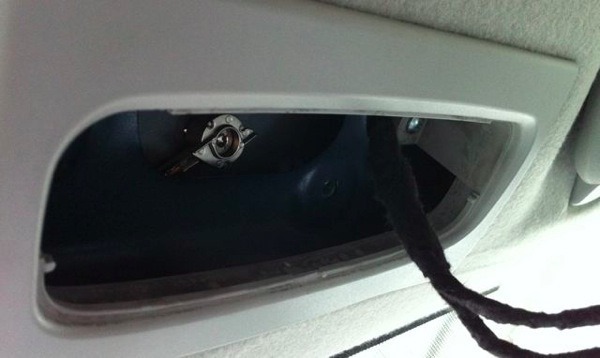

Отжимаем еще один фиксатор и вынимаем полностью плафон внутреннего освещения

18:1589


19:2094




20:504


21:1009

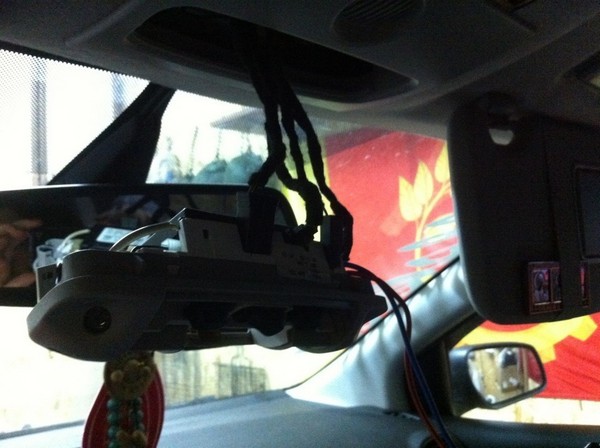

Отсоединяем провода от плафона и идем домой к паяльнику.

21:1116
Пайка

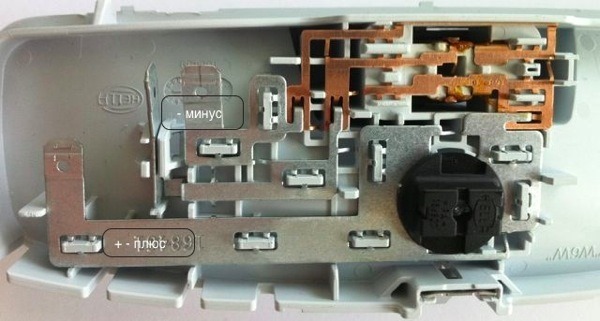

К плафону приходит постоянный плюс (+) и два минуса (-). По середине минус (-), который замыкает цепь только при открытии дверей, для питания видеорегистратора не подходит. А второй, который на картинке сверху, постоянный, его и будем использовать.

21:1579


22:2084

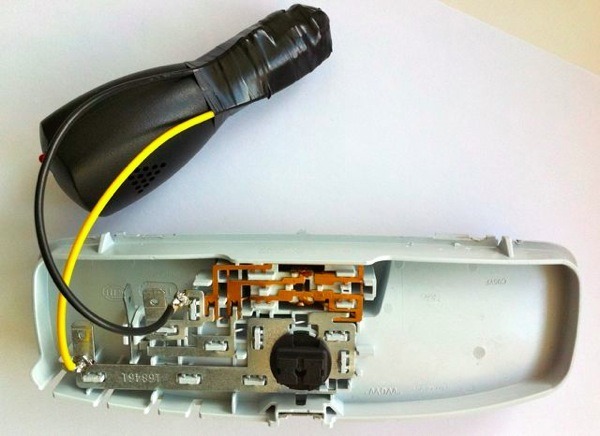

Пришлось взять шуруповерт с маленьким сверлом и просверлить два отверстия для минуса и плюса. Вставил провода в новые отверстия, скрутил, припаял для надежности. Обязательно соблюдаем полярность, минус к минусу, плюс к плюсу. Получилось так:

22:444


23:949
Сборка

Протянул кабель USB-miniUSB между лобовым стеклом и обшивкой. Оставил про запас 5-10 см под обшивкой свободного хода кабеля, чтобы провод можно было вытягивать и убирать обратно, не разбирая плафон. Спрятал модернизированный автомобильный адаптер между крышей и обшивкой, соединил адаптер с кабелем и установил плафон на место.

23:1559

В результате получилось вот так:

23:1622


24:2127



Выключение питания видеорегистратора

Меня долго мучал вопрос про отключение питания, т.к. адаптер припаян к плате плафона и его нельзя просто отсоединить. А очень не хочется, чтобы модернизированный блок питания видеорегистратора постоянно был включен. Я даже продумывал вариант припаять к этой схеме выключатель, вывести его под стекло, чтобы размыкать цепь.

24:669

Решение оказалось очень простым. Оказывается, вся электропроводка Форд Фокус 2 обесточивается через 30 минут после постановки на охрану (сигнализацию). Шикарный вариант для тех, кто не снимает видеорегистратор вообще. Приехал, вышел из машины, поставил на сигналку и через 30 минут видеорегистратор сам отключится. Утром подошел к фокусу, снял с охраны и видеорегистратор сразу начал запись.

24:1385
Заключение

Результат стоит потраченного времени. Даже с эстетической точки зрения стало намного лучше. Нет болтающегося провода по середине лобового стекла, прикуриватель свободный и не нагружен. Спокойно можно в него подключать другие электроприборы (автомобильные гаджеты). На все ушло 2-3 часа, это не считая гугления. А с этой статьей можно справиться за час.

24:2057

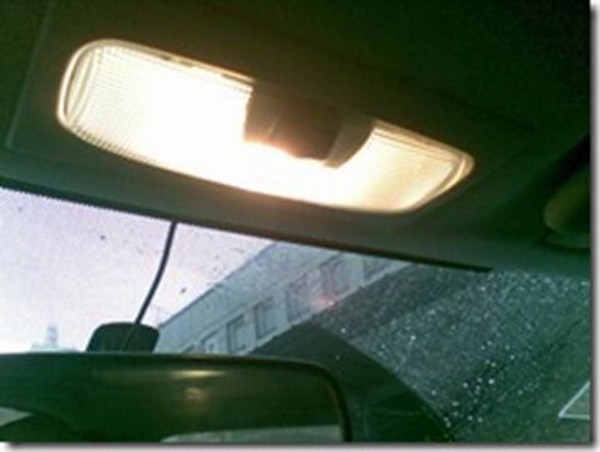

Можно усовершенствовать конструкцию и вынести красный светодиод прямо в плафон (аккуратно просверлить рядом с лампой отверстие диаметром 3мм). Получилась наглядная индикация работы зарядного устройства. Вот как это выглядит:

24:418


25:923


26:1428

3. Характеристики и подключение видеорегистратора Sho-me HD34-LCD

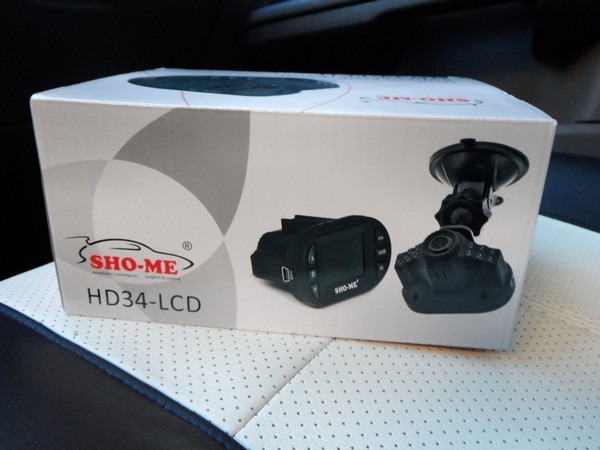

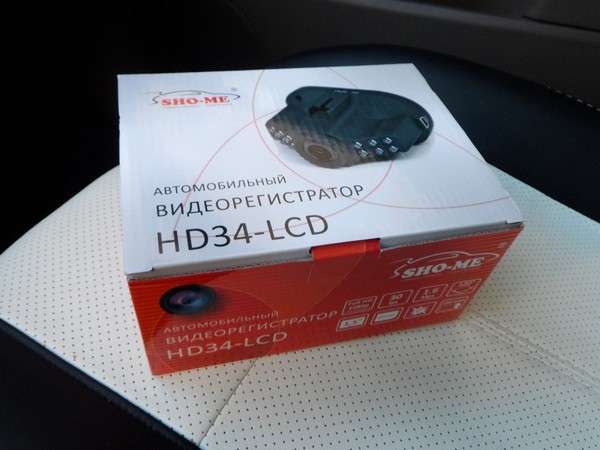

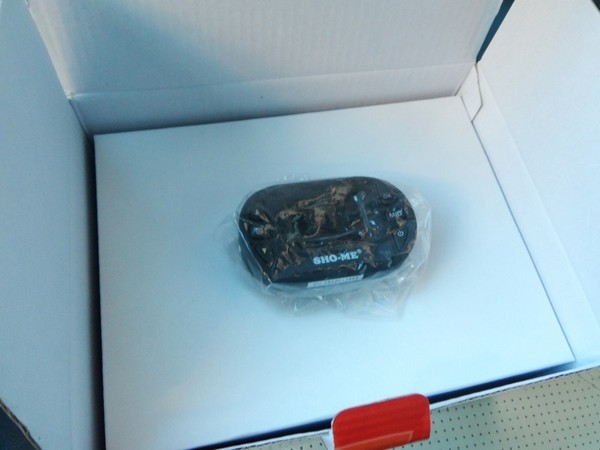

Давно меня посещали мысли купить видеорегистратор, но как-то все не хотелось, откладывалось, да и прятать большие модели было некуда, а постоянно снимать туда-сюда не хотелось. Решил не тратиться на дорогие экземпляры и взял еще 2 месяца назад бюджетный вариант и что самое главное небольшой по размеру. Требования к видеорегистратору у меня были не завышенные: пусть показывает цвета светофора, в том числе ж/д переездов, где раньше любили у нас пастись ИДПС, номера машин и просто дорожную обстановку. Поэтому данная модель мне, в принципе, подошла

26:2547




27:504


28:1009

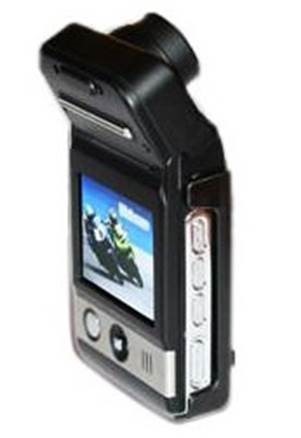

Sho-me HD34-LCD
Особенности модели:
Высокое разрешение видеозаписи, интерполяция до Full HD, доступные разрешения: 1920*1080/25fps, 1440*1080/30fps, 1280*720/30fps
CMOS-датчик, разрешение 1,6 МПикс.
Широкоугольный объектив 120°
Непрерывная запись
Датчик движения
ЖК-дисплей размером 1,5 дюйм с высоким разрешением для отображения видео во время записи и воспроизведения
Светодиодная подсветка для записи в ночное время
G-сенсор (автоматическая блокировка файла во время аварии)
Блокировка файлов (защита от удаления) нажатием одной кнопки
Удобный пользовательский интерфейс
Поддержка карт памяти MicroSD (TF-карта) объемом до 32 Гб
Встроенная литий-ионовая батарея (3,7В, 180мА)
Удобная скоба на присоске
Питание от прикуривателя
Размер:6,5х4х5 см
Вес: 44г
Рабочая температура: -20°С — +60°С

28:2387




29:504


30:1009


31:1514

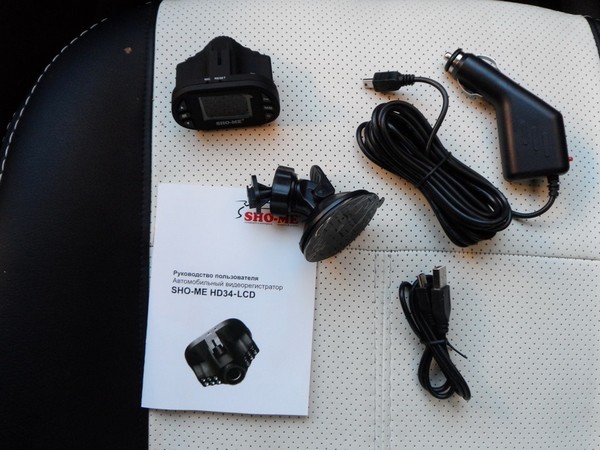

Комплектация:
Шнур для подключения в гнездо прикуривателя
Провод USB
Крепление с присоской
Руководство пользователя

31:1737

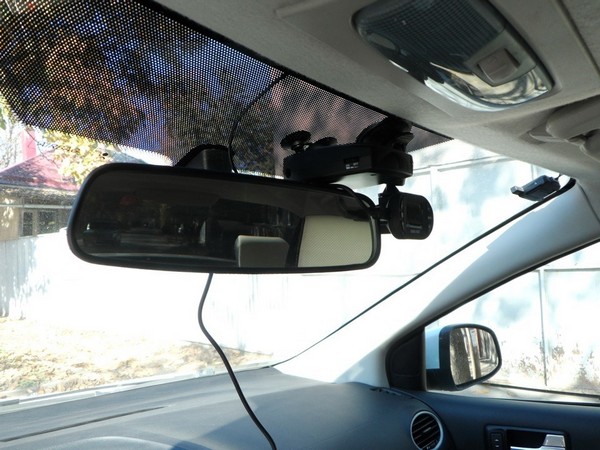

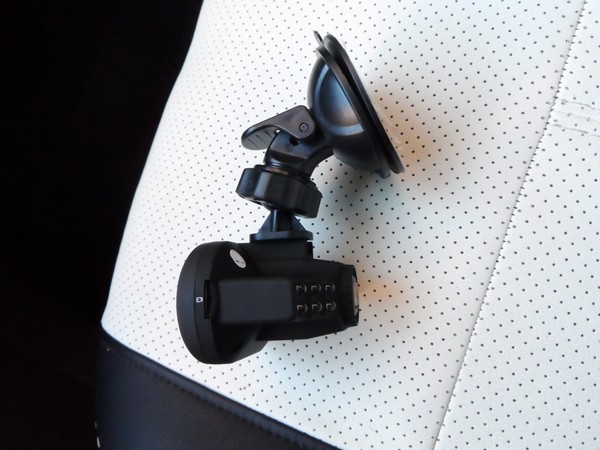

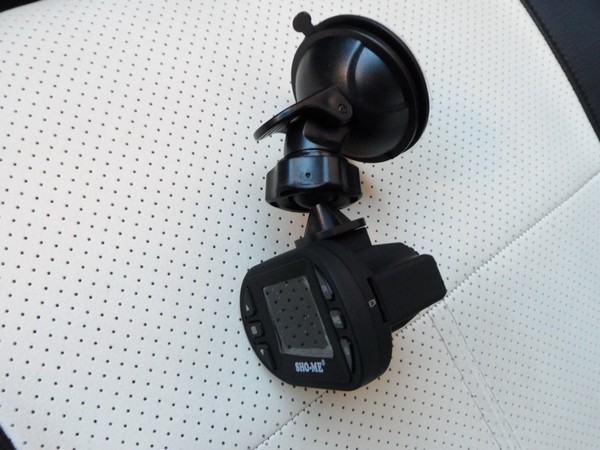

Небольшие размеры видеорегистратора и его крепления то что было нужно

31:1870


32:2375




33:504

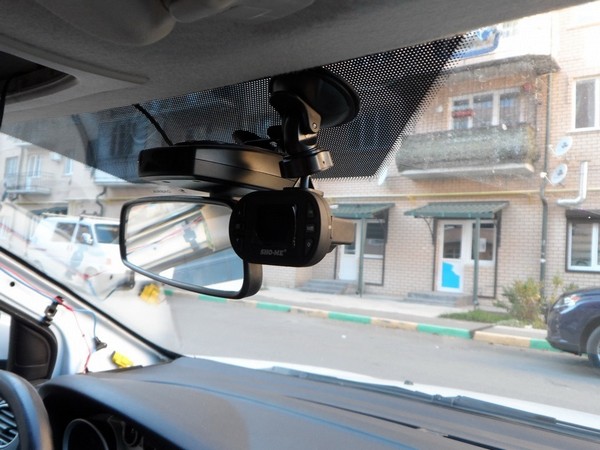

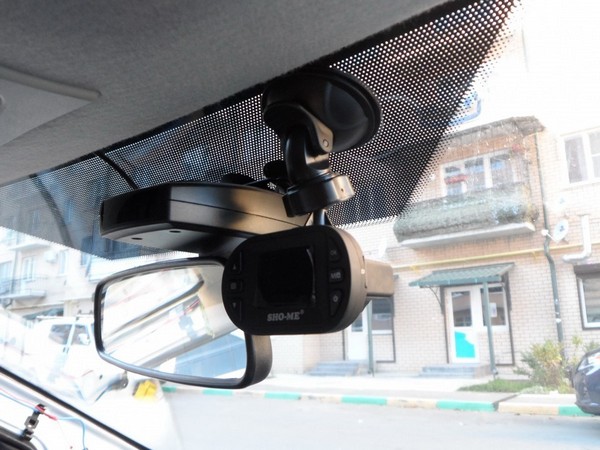

Прицепил видеорегистратор сразу справа от зеркала и решил сразу убрать проводе под потолок.

33:677


34:1182

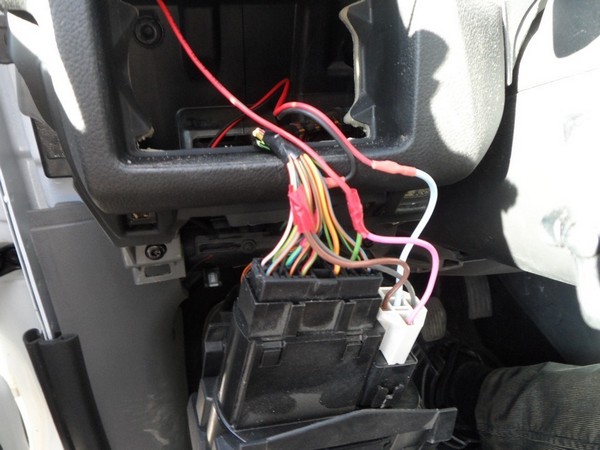

Подключился к проводу от зажигания в блоке света

34:1275


35:1780

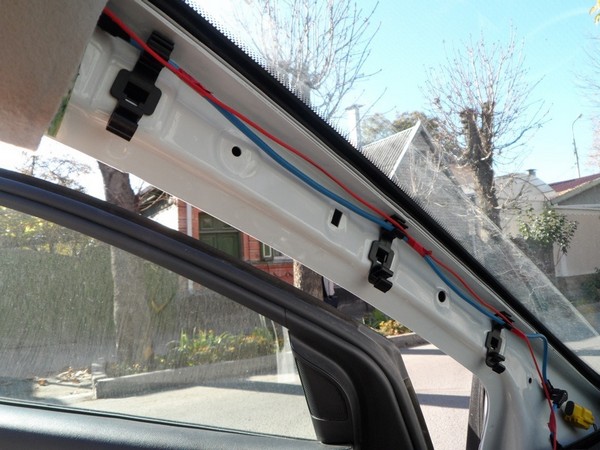

Провел провода по левой стойке

35:1840


36:2345



Под обшивкой потолка вывел их в район плафона освещения, там же спрятал родную вилку, чтобы ничего не резать и не терять гарантию.

36:239


37:744


38:1249

Снаружи его практически не видно, потому что он черно-матовый и небольшой, а также спрятан под сетку.

38:1436

4. Установка видеорегистратора Mio MiVue™ 518 в Ford Focus 2

Было у меня много всяких дешевых разных видеорегистраторов бюджетом не более 1500руб, но все они постепенно либо глючили, либо еще что. Тут полазив по интернету, почитав отзывы и комментарии, посмотрев различные обзоры, был сделан вывод, что эта модель Mio MiVue™ 518 оптимальный вариант для меня по функционалу и по цене.
Видеорегистратор привлек своим небольшим размером, функционалом, качеством съемки и другими важными функциями.

38:2316

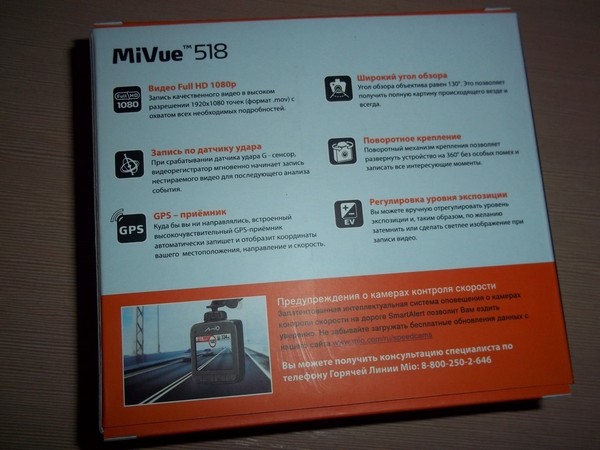

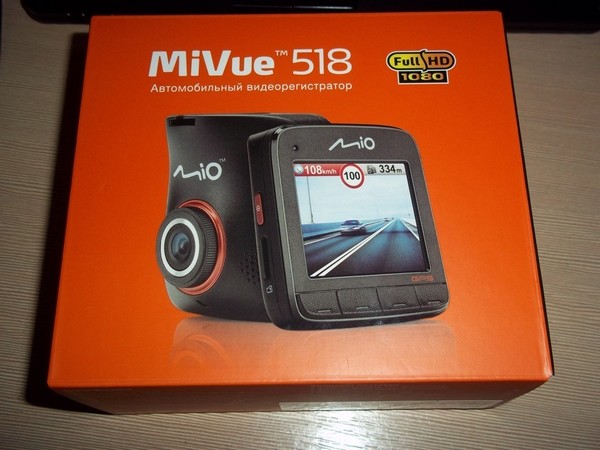

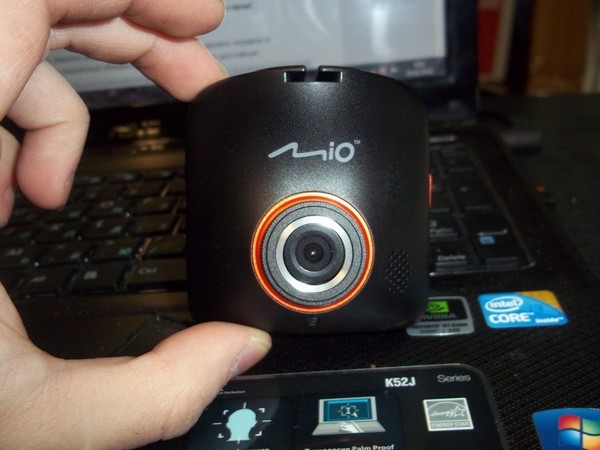

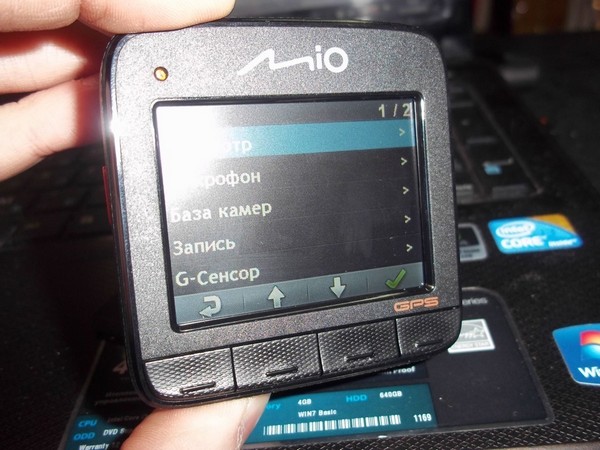

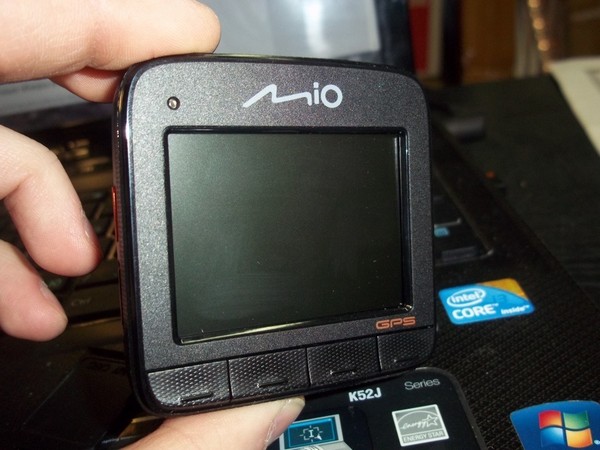

Вот так выглядит аппарат:

38:49

Установка видеорегистратора Mio MiVue™ 518 в Ford Focus 2

39:554


40:1059


41:1564


42:2069




43:504

Видеорегистратор будет инсталлирован и подключен от переднего плафона света.

43:651

а бы избавиться от лишних висячих проводов от видеорегистратора, было решено убрать их и подключить его к переднему плафону освещения.

43:902

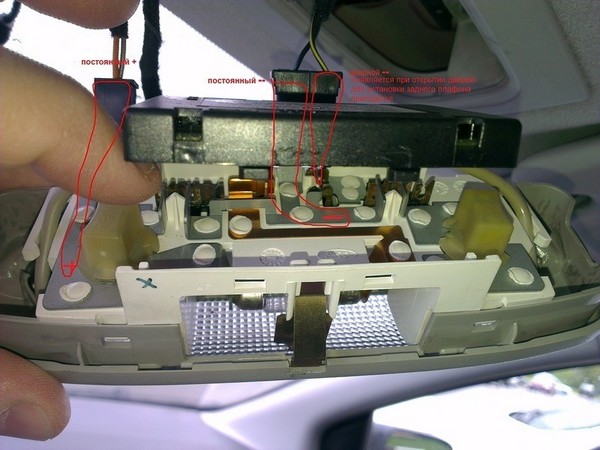

Для начала изучаем, где у нас плюс и минус.

43:982


44:1487


45:1992

По идее, если мы припаиваем к постоянному + и постоянному -, от зарядки видеорегистратора + и -, то мы имеем следующее. Видеорегистратор начинает свою работу тогда, когда машина активна и не стоит на охранной системе, когда ставим машину на охрану, то после 30 минут в машине отключается бортовое напряжение и видеорегистратор автоматически отключается. Как только снимаете с охраны, он снова активен. Это очень удобно лично для меня, мне постоянная работа его не нужна, когда машина на охранной системе.

45:2908



Теперь нам нужно взять весь необходимый инструмент:
Паяльник
Изолента
Провода
Лак
Уплотнитель

45:182

И приступаем к работе.

45:226

Находим + и — на плафоне

45:273


46:778

Берем ЗУ от Видеорегистратора и на ходим на нем + и —

46:877


47:1382

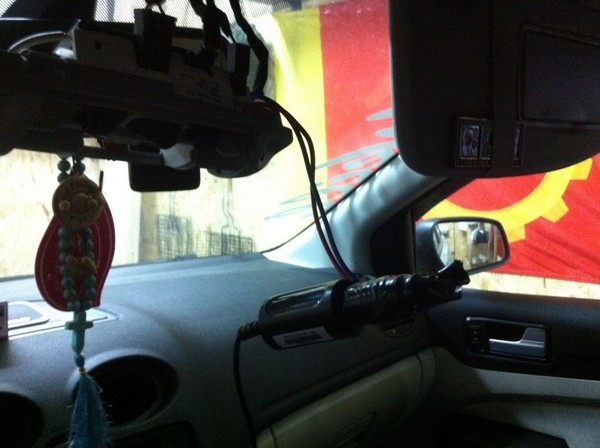

Припаиваем провода к ЗУ и от него к плафону. Контакты промазываем лаком для надежности. Обматываем изолентой открытые контакты и собираем все обратно.

47:1662


48:2167

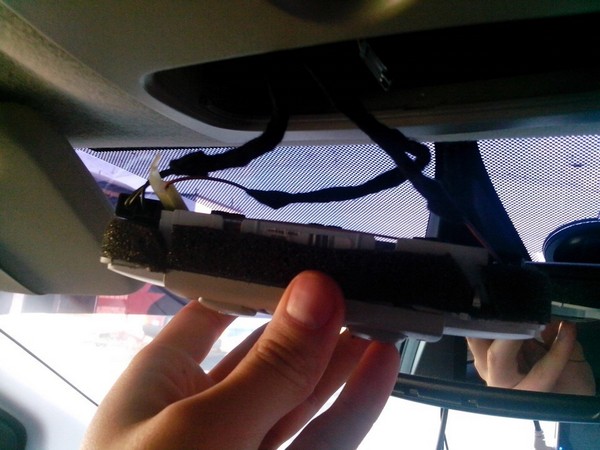

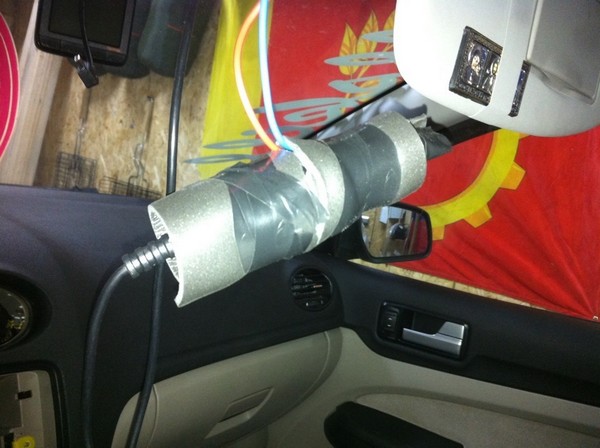

Потом обматываем ЗУ уплотнителем, чтобы на потолке не гремел и засовываем плафон на свое родное место.

48:190


49:695


50:1200


51:1705

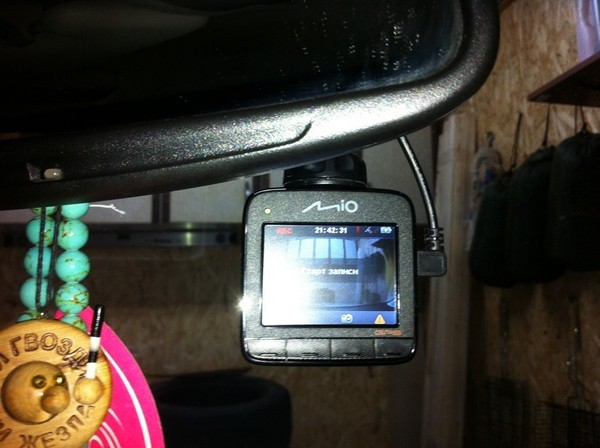

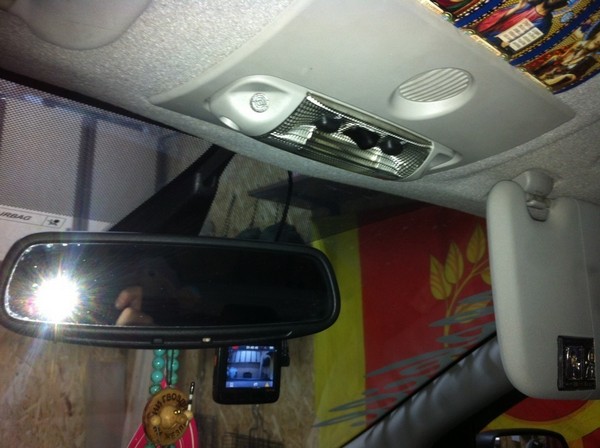

Ну и наслаждаемся проделанной работой и красотой.

51:1800


52:2305




53:504

https://www.drive2.ru/l/8874441/, https://www.drive2.ru/l/8933325/

53:574

https://www.drive2.ru/l/1047010/, http://did5.ru/avto/fordfocus/pitanie-videoregistratora-ot-plafona-vnutrennego-osveshheniya-ford-fokus-2.html, https://www.drive2.ru/l/5317618/

53:755
