Установка и ремонт бампера Ford Focus 2 своими руками

Содержание статьи:

0:39

1. Установка переднего ST бампера на Ford Focus 2 своими руками

0:149

2. Ремонт провисшего бампера Ford Focus 2

0:221

3. Установка сеток в решетку и бампер Ford Focus 2

0:313

1. Установка переднего ST бампера на Ford Focus 2 своими руками

Почти сразу, когда купил машину, загорелся установкой бампера от Ford Focus ST. И вот, пару месяцев назад моя цель была достигнута - бампер приобретён и установлен. Сразу развею все мифы и предрассудки по поводу того, что нужно для установки ST бампера. Итак, всё на фото:

0:902

Установка переднего ST бампера на Ford Focus 2 своими руками

1:1407

Photo #1

1:1419

2:1924

Photo #2

2:1936

Объясню, что на фото:
— Photo #1
Бампер ST
Нижняя решётка радиатора
Верхняя решётка радиатора
Кронштейн крепления ПТФ (2шт.)
Заглушки ПТФ (2шт.)
2 болта
2 скобки
Дефлектор радиатора нижний (на фото отсутствует)
— Photo #2
Кронштейн крепления ПТФ (2шт.)
Заглушки ПТФ (2шт.)
2 болта
2 скобки

2:2449



Инструмент, который нам понадобится:

2:70

3:575

1. Отвёртка крестовая и прямая
2. WD-40
3. Гаечный ключ 8-10 (10 необходим будет)
4. Головка на 10 и 13мм
5. Удлинитель
6. Маленькая трещотка
7. "Звёздочка" на Т24 и Т27

3:856

Снятие стокового бампера (в роли стокового бампера, бампер ST)

3:971

Нам нужно:
1. Снять фары (Инструмент: "звёздочка" Т27)

3:1067

4:1572

с фарами

4:1591

Для отсоединения фары (фар. коннекторы идентичны друг другу) необходимо снять коннектор.

4:1757

5:2262



Зелёная стрелка защёлка держащая коннектор, красная куда нужно отжимать её! Она (защёлка) приподнимется и раскачивающими движениями стягиваем коннектор.

5:285

6:790

без фар

6:807

2. Снятие верхней решётки радиатора (Инструмент: отвёртки крестовая + прямая)

6:950

Для снятия верхней решётки радиатора нам необходимо снять верхний дефлектор радиатора. Он скреплён с решёткой радиатора пластиковыми клипсами с болтиками. Всего их 6шт.

6:1264

7:1769

… всего их 6шт …

7:1802

4шт соединяют дефлектор и решётку, 2 других крепят решётку к бамперу. Когда открутили болты и вытащили клипсы, нужно снять дефлектор радиатора путём отщёлкивания двух защёлок

7:2125



8:504

… защёлки …

8:530

Просто тянем их на себя и вытягиваем дефлектор в сторону двигателя. После снятия дефлектора радиатора нужно будет снять карданчик замка капота просто потянув его на себя с небольшим усилием

8:883

9:1388

… карданчик замка капота …

9:1442

и вытащить решётку радиатора просто потянув её на себя с лицевой стороны бампера.

9:1595

10:2100



3. Снятие бампера (Инструмент: головка 10мм+удлинитель+трещотка и "звёздочка" Т27).

10:147

Для снятия бампера нам необходимо выкрутить 2 болта скрепляющие бампер с пластиковой защитой колёсной арки

10:348

11:853

… 2 болта скрепляющие бампер с пластиковой защитой колёсной арки …

11:980

далее выкрутить 2 болта скрепляющие бампер с крылом (красные) и от щелкнуть защёлку (голубая)

11:1152

12:1657

… 2 болта скрепляющие бампер с крылом + защёлка …

12:1750

делаем всё тоже самое с другой стороны) у стокового бампера снизу есть ещё 3 клипсы с болтиками. Они крепятся к нижнему дефлектору радиатора. Перед снятием бампера их нужно выкрутить.
Бампер крепится к телевизору 2 клипсами с болтиками, выкручиваем, вытаскиваем.

12:2232



13:504

… крепится к телевизору 2 клипсами с болтиками …

13:597

Теперь бампер можно снимать! Вот тут, когда я снимал бампер, больше всего боялся сломать защёлки, но как оказалось всё очень просто и легко делается)

13:871

14:1376

… больше всего боялся сломать защёлки …

14:1454

Красная стрелочка, давим вниз и немного толкаем вперёд, зелёная поднимаем вверх. Вот что должно получится

14:1651

15:2156



Так и оставляем. Идём к следующим защёлкам просто вдавливая их вниз и толкая, они сами будут выскакивать. По окончанию необходимо "вывернуть" пластиковую защиту из-под бампера потому что она будет препятствовать его снятию и напоследок вынуть лампочки ПТФ. Тянем бампер, и он снимается. Всё что есть на бампере, кроме нижней решётки радиатора снимаем и откладываем в сторонку.

15:689

4. Снятие нижнего дефлектора радиатора (инструмент: WD-40, головка на 13мм+удлинитель+трещотка, "звёздочка" Т27)

15:886

Снятие нижнего дефлектора радиатора занятие очень нудное, потому что нужно снимать защиту картера, но не полностью, а только открутить 3 болтика, в чём нам поможет WD-40, ибо болты намертво заржавели под воздействием агрессивной окружающей среды. Можно конечно защиту не снимать, а просто ослабить 3 болта, чтобы она "приопустилась" и вытащить дефлектор, но мне было не удобно и её (защиту) снимал.

15:1606

Если вы всё-таки решите сделать так же, как и я, снять защиту картера, то будьте внимательны, ибо вот эти клипсы выпадают. Их 3шт.

15:1840

16:2345



Всё, со снятием стокового бампера мы закончили. Сейчас нам необходимо снять всё навесное оборудование со стокового бампера и поставить его в такие же места на ST бампере. Так же необходимо "распотрошить" ПТФ, вытащив из пластиковой заглушки саму ПТФ 2 болта и клипсы + 1 колечко. Умножим всё это на 2.

16:542

Вот что должно остаться от стокового бампера

16:628

17:1133

А это:
Дефлектор радиатора верхний
Система крепления бампера к телевизору
ПТФ 2шт
Болты крепления ПТФ 4шт.
Клипсы крепления ПТФ 4шт.
Клипсы+болты 8шт.
Болты крепления бампера к крыльям 4шт.
Болты крепления фар 2шт.
Болты крепления бампера с пластиковой защитой колёсной арки 4шт

17:1648

Приступаем к непосредственной установке ST бампера

17:1745

1. Установка ПТФ (Инструмент: "звёздочка" Т24)
На ST бампере ПТФ держатся на кронштейнах, Чтобы их поставить туда, нужно, вытащенные пластиковые клипсы вставить в соответствующие отверстия в кронштейнах и прикрутить ПТФ.

17:2146



18:504

далее устанавливаем их на бампер. для этого нам нужно

18:605

2 болта с шайбой
2 скобы с резьбой

18:669

19:1174

20:1679

с другой стороны делаем так же

20:1738

2. Установка нижнего дефлектора радиатора

20:1818

Тут два варианта: либо простой, но не быстрый, либо тяжёлый, но очень быстрый. По первому варианту защиту картера снимать не придётся, но будет проблематично подлезть к клипсам крепления дефлектора и закрутить в них болты. По-другому же, нужно будет открутить 3 болта защиты картера, и она отпадёт не совсем - будет на двух болтах висеть ещё) всё норм! Доступ к клипсам без проблемный, прикрутили, тут же защиту. Всё быстро и доступно. Единственная сложность может быть при откручивании болтов защиты картера, ибо они в ржавчине, но для этого есть WD-40. Их лозунг, наверное, "WD-40, не откручиваемых болтов не существует".

20:2935



Не забываем закрепить дефлектор с пластиковой защитой колёсных арок двумя болтами. Там всё увидите)

20:186

Вообщем поставили, закрепили. С этим закончили

20:275

3. Закрепляем всё навесное оборудование от стокового бампера на ST во все те же самые места

20:442

21:947

22:1452

4. Можно устанавливать бампер

22:1509

Ключевым моментом тут является попасти во все защёлки по середине телевизора, остальное всё подгонится. Попадаем, толкаем бампер они защёлкиваются. Далее поправляем везде не вставшие на свои места элементы, а именно:
Пластиковую защиту колёсных арок нужно заправить за бампер
(!) дефлектор радиатора должен располагаться внутри бампера, а не снаружи
Защелкнуть клипсы соединяющие бампер с крылом (если вручную не получается, ничего страшного, потом болтами всё притянется и защёлкнется).

22:2410



Начинаем сборку в обратном порядке:
Прикручиваем по 2 болта скрепляющих бампер с крылом (с двух сторон).
Прикручиваем по 2 болта скрепляющих бампер с пластиковой защитой колёсной арки (с двух сторон)
Вставляем 2 клипсы в крепление бампера с телевизором и вкручиваем туда болта.

22:509

Ещё, по возможности, приобретите вот такие болты 6мм гайка внутренним диаметром, снаружи ключ на 10мм. Это для крепления направляющих воздуха на радиатор с бампером. Чтобы не болтались. Как это всё закрепляется сфоткать забыл, но принцип расположения болтов как на фото

22:1002

23:1507

Теперь собираем всё в обратном порядке.

23:1583

Верхнюю решётку радиатора + дефлектор радиатора — закрепляем всё клипсами и болтами.
Заглушки ПТФ
Кольца ПТФ
Фары
Нижнюю решётку радиатора в последний момент

23:1882

Всё это реально проделать одному, без помощников!

23:1976

Трудности, которые могут возникнуть при установке, это с установкой нижнего дефлектора радиатора. Остальное всё легко и просто.

23:2214



24:504

конечный результат

24:543

2. Ремонт провисшего бампера Ford Focus 2

Ремонт провисшего бампера Ford Focus 2

25:1118

Нет водителя, который не болел бордюрной болезнью! И меня она не прошла стороной. Поставил машину на лед, а он взял и растаял. Так и прилег бампер на бордюр.

25:1403

26:1908

По итогу зимнего сезона мы получили провисший бампер. Не знаю, как кому, я еле пережил, когда увидел сколько новых царапин и сколов. Решил начать с самого заметного, нужно вернуть бампер на место.

26:2266



27:504

Для этого нам потребуется головка на 10, и головка "звездочка". Снимаем колеса автомобиля, откручиваем часть подкрылка у стыка, снимаем фуру для удобства и собственно откручиваем само крепление бампера к крылу.

27:890

28:1395

схема крепления

28:1428

Как вы видим, бордюрная болезнь вытягивает пластмассовое крепление вместе с площадкой на крыле.

28:1608

29:2113



В этом нет ничего страшного, я воспользовался молодкой через резиновую подкладку и выпрямил все обратно.

29:195

30:700

К сожалению промежуточный процесс не был снят. После выпрямление я понял, что площадка требует обработки и покраски. Оборудования для покраски нет. Площадку зачистил от облупившейся краски и положил слой жидкой резины. На недолгое время точно хватит, а так когда буду менять бампер и покрашу площадку.
В итоговом варианте мы получаем исходное положения бампера.

30:1367

31:1872

Затраченное время 30 минут, полученный результат без ценен

31:1982

3. Установка сеток в решетку и бампер Ford Focus 2

Установка сеток в решетку и бампер Ford Focus 2

32:2572



Все началось с того, что моторная решетка у меня была немножко треснута в парочке мест. Нужно было ее заменить. По счастью, нашел оригинальную б/у решетку в отличном состоянии и по отличной цене — 500 руб. Решил, что раз буду менять решетку, то заодно сразу поставлю в неё сетку, поддавшись общей тенденции Драйв 2. И летом купил сетку — 500 руб. С тех пор она и лежала у меня. До установки руки дошли только сейчас. Крепил её на пластмассовые дюбеля и саморезы. Всё отлично крепится и сетки стоят плотно.
С верхней решеткой проблем не возникает. Там все проще простого!

32:1025

33:1530

34:2035



35:504

36:1009

37:1514

А вот с нижней — одни говорят, надо снимать бампер, другие — поднимать машину, снимать защиту картера и т.п. Это все стоит немалых денег. Но мы пошли другим путем - ничего не снимали. Только саму решетку бампера. Снимается и одевается она достаточно легко. Правда с одним нижним креплением пришлось повозиться — но в итоге все встало на свои места и получилось даже лучше, чем было!

37:2209



38:504

39:1009

Снизу оставили небольшую щель, чтобы в случае попадания какого-нибудь предмета (ветка, камень) — сетка просто бы погнулась, и тогда его будет легко вытащить. Крепления не сломаются и решетка с сеткой останутся целыми.

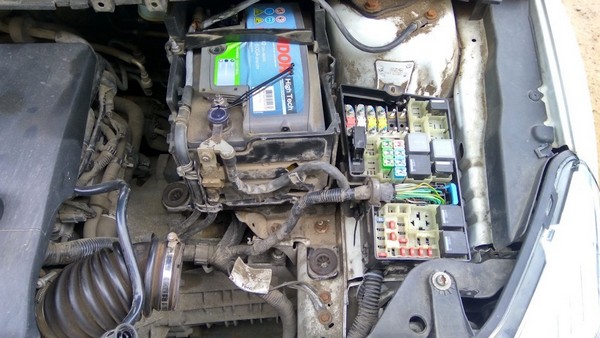

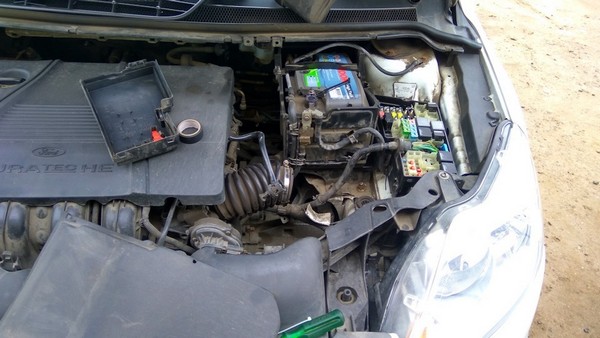

И заодно я заменил корпус блока предохранителей, который расположен в моторном отсеке. Снизу он был сломан и туда попадала грязь, пыль, вода и т.п. Теперь все плотно закрыто, как и должно быть.

39:1758

40:2263



41:504

42:1009

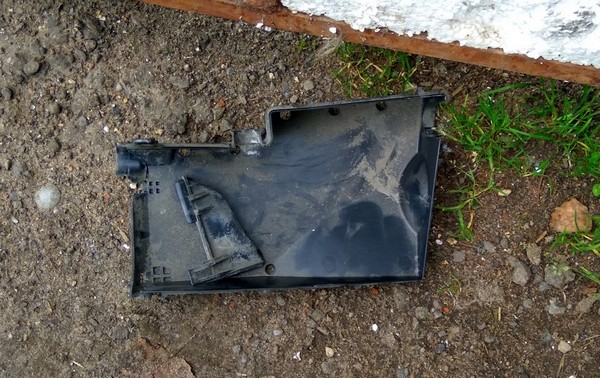

сломанный корпус

42:1044
