Установка камеры заднего вида, экшн-камеры и видеорегистратора и омывателя камеры в Nissan X-Trail

Содержание статьи:

0:37

1. Установка камеры заднего вида в Nissan X-Trail

0:121

2. Установка омывателя камеры заднего вида Nissan X-Trail

0:226

3. Установка экшн-камеры и видеорегистратора в Nissan X-Trail

0:333

1. Установка камеры заднего вида в Nissan X-Trail

Решил установить камеру, а для начала, подготовить салон и прокинуть видеокабель от дверки багажника до магнитолы. Для видео сигнала взял кабель марки КВК-П-2 2*0,75 фирмы ПАРИТЕТ — это видео + питание в одной оболочке.

0:811

Установка камеры заднего вида в Nissan X-Trail

1:1316

Кабель.

1:1333

Начало работ

1:1362

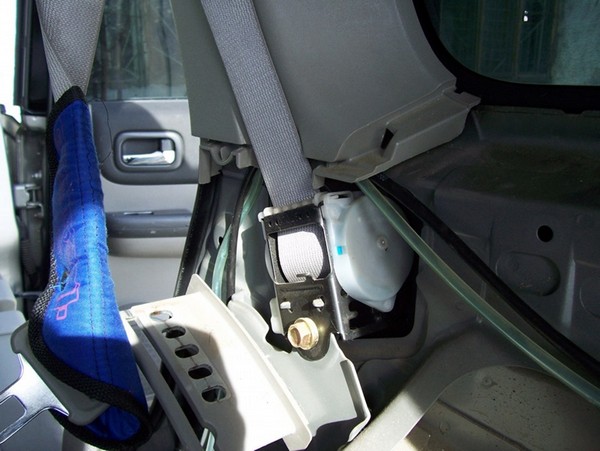

Первым делом определил сторону по которой буду класть кабель. Снял обе гофры, соединяющие кузов и крышку багажника, в правой идет только шланг на омывайку и масса от подогрева стекла. Значит будет правая сторона.
Разобрал багажник снял пластик и… очень расстроился от увиденного.

1:1879


2:2384

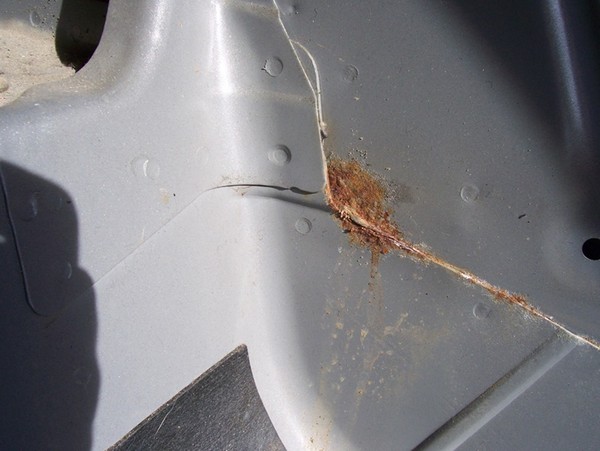

Это болячка у ИКСОВ.

2:39

…и ещё раз расстроился…

2:88


3:593

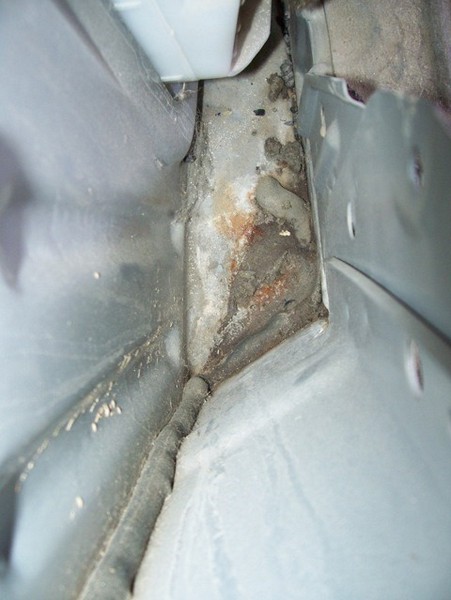

Это дно кармана где вентиляционное отверстие. Там сыро, мокрый песок и РЖАВЧИНА!

3:743

Если есть какие-нибудь идеи как с этим бороться, буду очень признателен.

3:878


4:1383

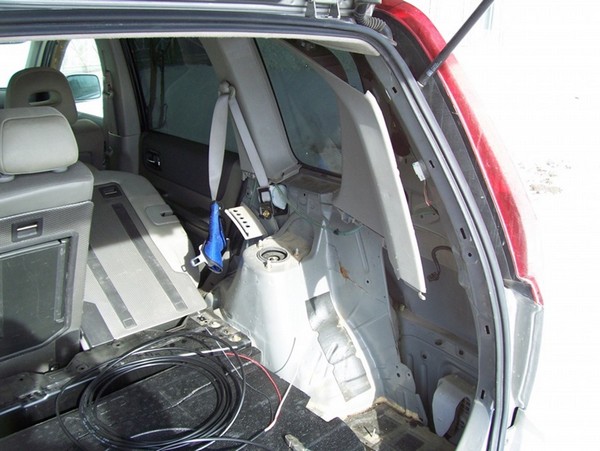

Вот так разобрал багажник.

4:1435


5:1940

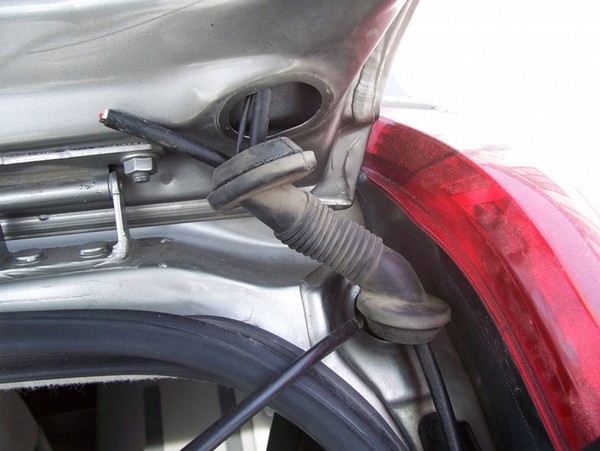

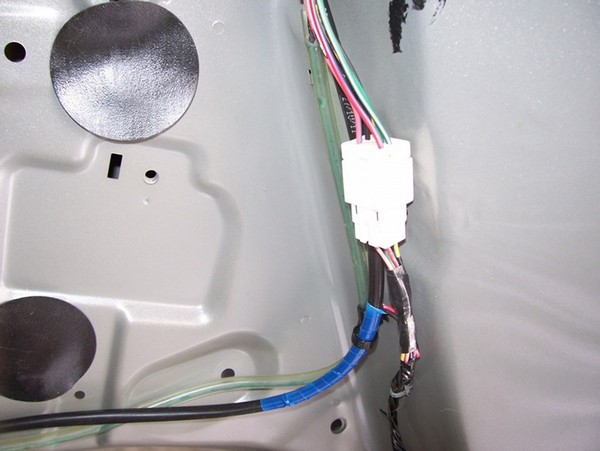

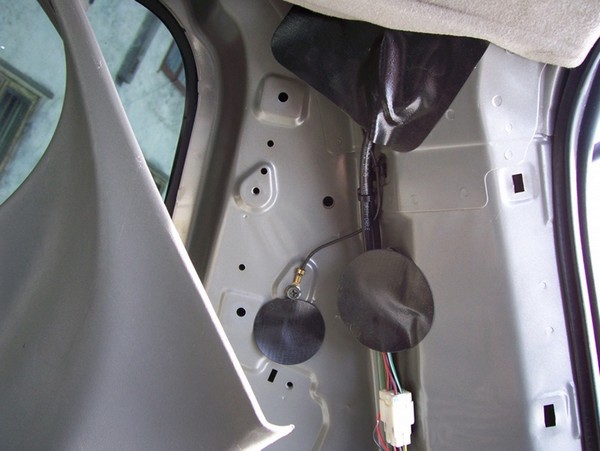

Протащил кабель через тех. отверстие и гофру.

5:2026

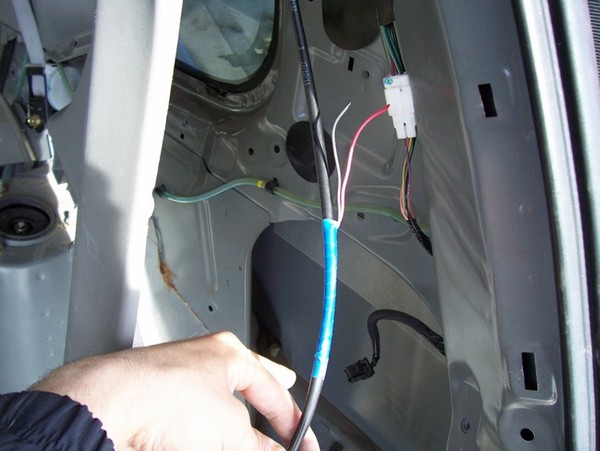

В районе штекера от заднего фонаря разрезал вдоль кабель и вытащил из него плюс и минус чтобы запитать камеру, и как потом понял немного тупанул. Нужно было продолжить плюс дальше на магнитолу для активации входа камеры.

5:405

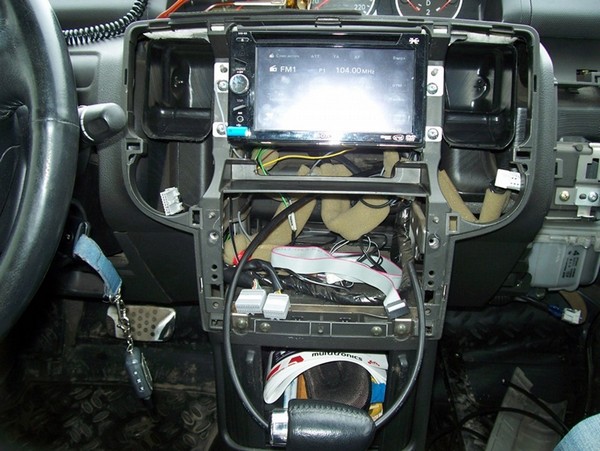

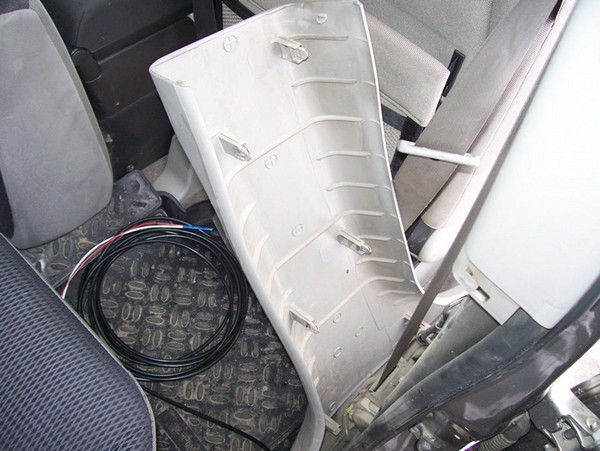

Разобрал обшивку с права и продолжил плюс на магнитолу по кабелю. Гораздо проще чем найти сигнал "R" в районе магнитолы без схемы.

5:643


6:1148

Выпустил провода для запитке камеры.

6:1219


7:1724


8:2229

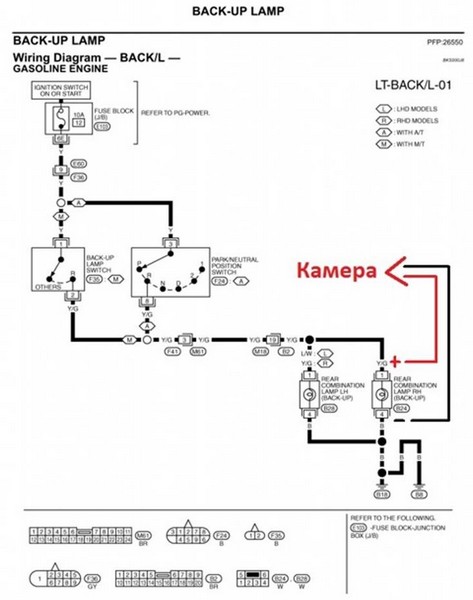

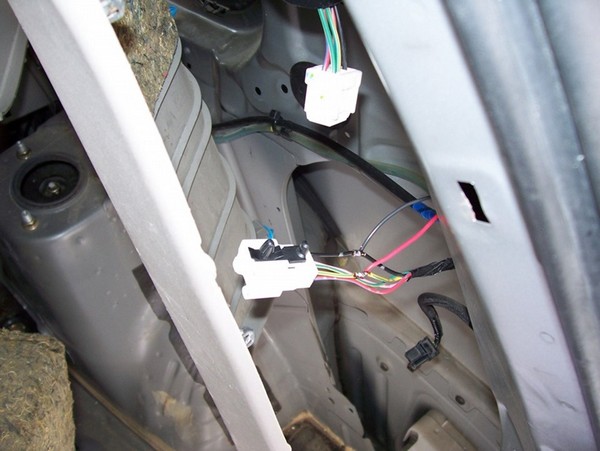

В мануале нашел схему подключения ламп заднего хода и подключил к желто-зеленому плюс и к черному минус.

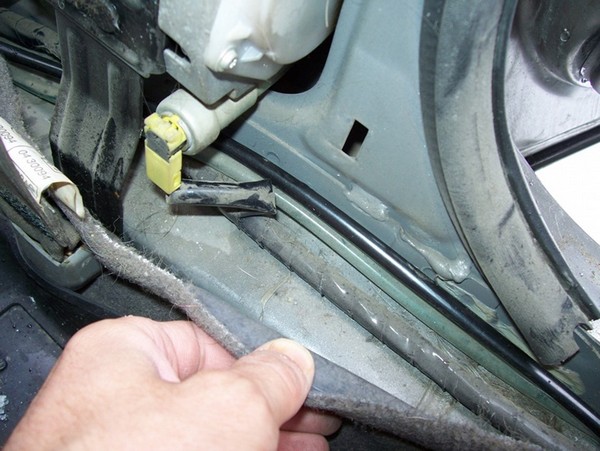

Кабель крепил прямо к шлангу для омывайки на стяжки от багажника до печки и на магнитолу.

8:357


9:862

Схема подключения.

9:900


10:1405


11:1910


12:2415



Накладка на центральной стойке.

12:61


13:566


14:1071

Кабель положил, завтра заеду куплю два тюльпана.

14:1163

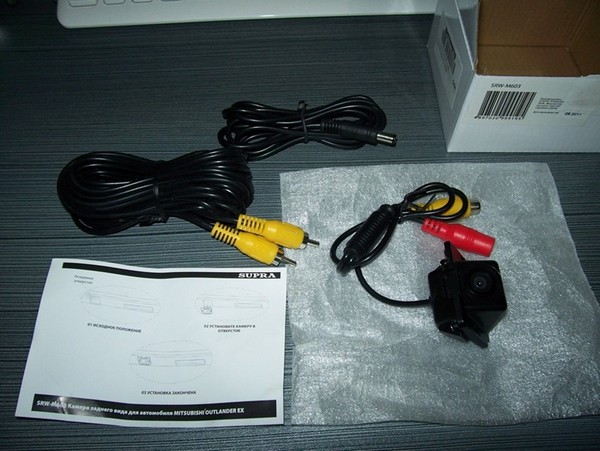

Пришла камера заднего вида в стандартной комплектации:
1. Видео кабель RCA -> RCA. 5м.
2. Кабель питания 1м.
3. Камера заднего вида.
4. Гарантийный талон.

14:1434

Характеристика Supra SRW-M603

14:1483

Тип матрицы: CMOS
Угол обзора: 170 градусов
Минимальная освещенность: 1 люкс
Питание: 12В
Система цветности: PAL
Отношение сигнал/шум: не менее 48 дБ
Разрешение: 420 ТВ строк
Возможность зеркального разворота изображения
Автоматический баланс белого
Диапазон рабочих температур: от -30°С до +70°С.

14:2017




15:504

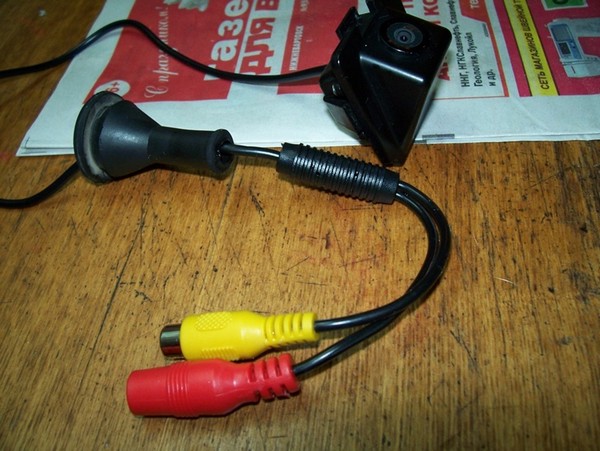

Комплект

15:524

Установка

15:548

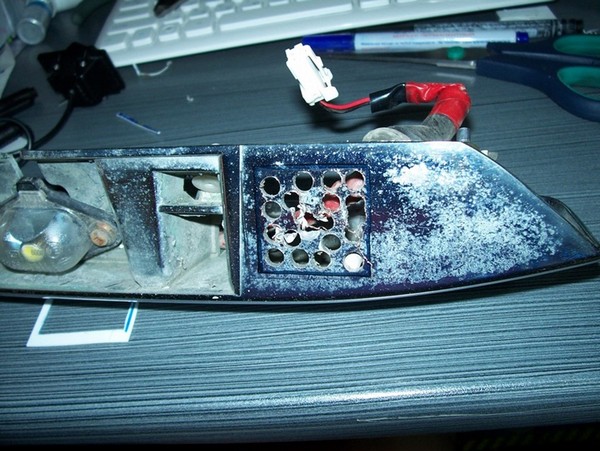

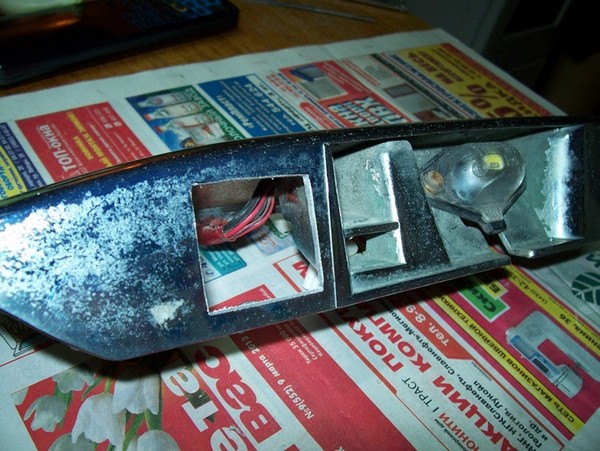

Прежде чем портить хромированную накладку на крышку багажника я сделал макет того самого отверстия чтобы определится с размерами. После перенес размер на накладку, для этого взял толстый маркер, чтобы был запас на обработку отверстия.
Аккуратно насверлил отверстия шуруповертом и вырезал канцелярским ножом. Потом взял надфиль и обточил края до нужного размера. Примерил… встало идеально!

15:1270


16:1775

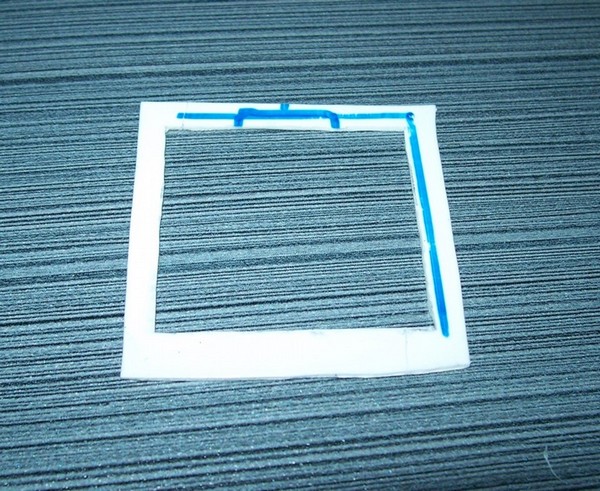

Рамка — образец, сделана из тонкого пластика.

16:1862


17:2367




18:504

Все обработано и готово к установке!

18:574


19:1079

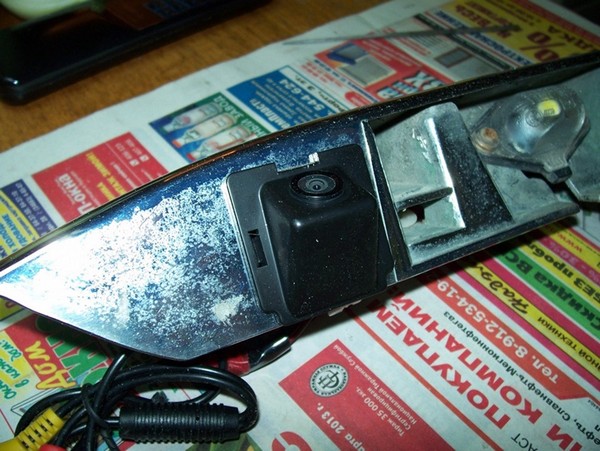

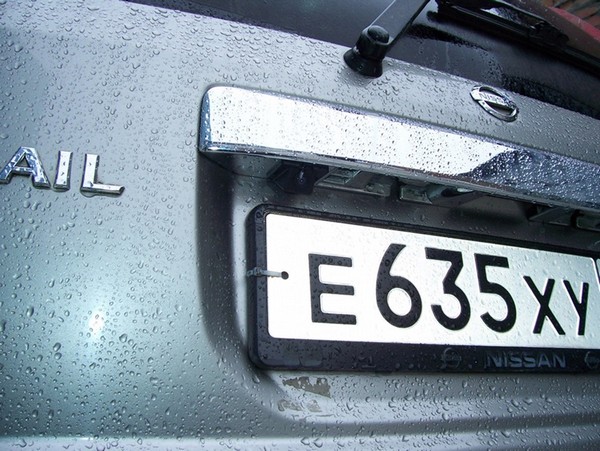

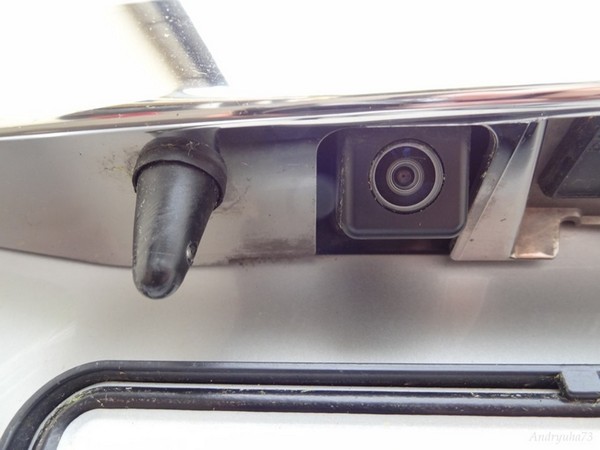

Встала отлично!

19:1111

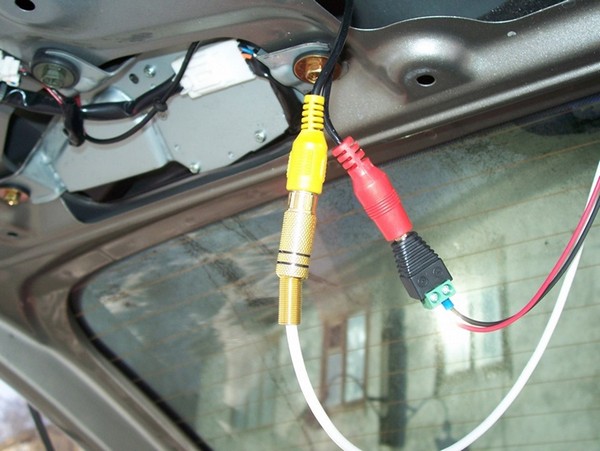

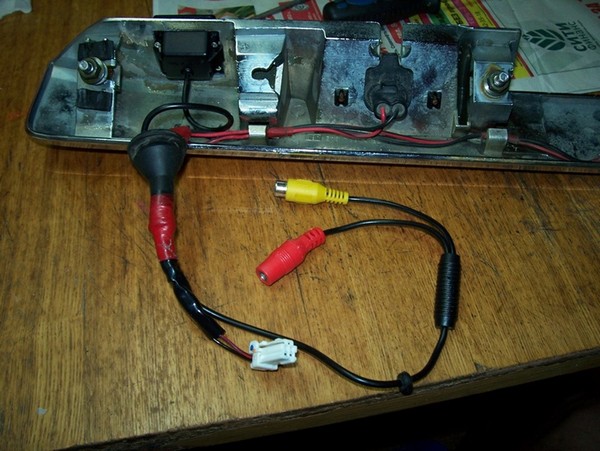

Дальше самая интересная часть работы - нужно просунуть два штекера и соединительную муфту в резиновую трубку. На сухую это сделать не получится т.к. диаметры разные. Я использовал гель на водной основе, затолкал за минуту нечего не разрезая.

19:1554


20:2059




21:504

Все собрано, можно ставить!

21:557


22:1062


23:1567

Перед установкой полирнул хром, стало гораздо приятней смотреться.

23:1694


24:2199



Все подсоединил и закрепил внутри двери.

24:77


25:582

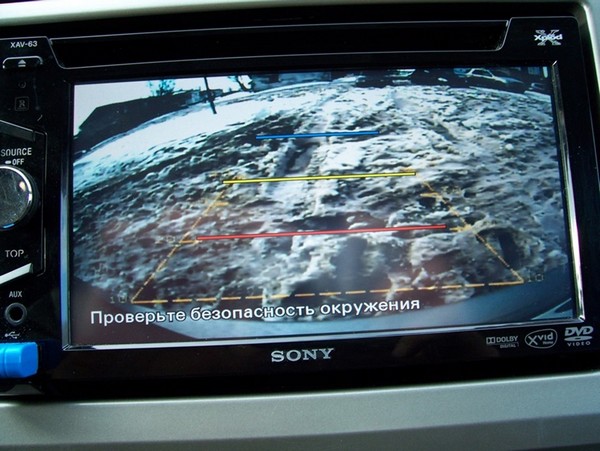

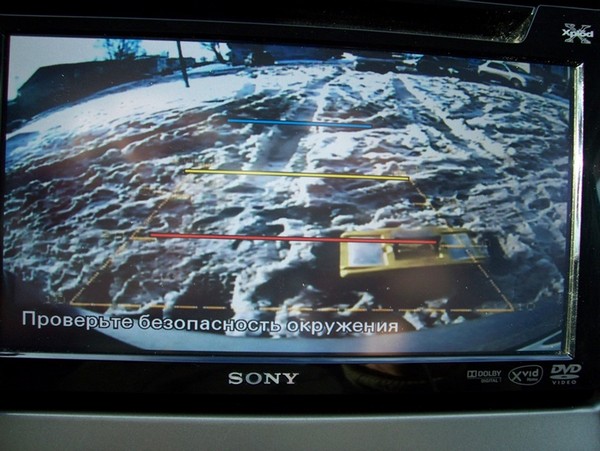

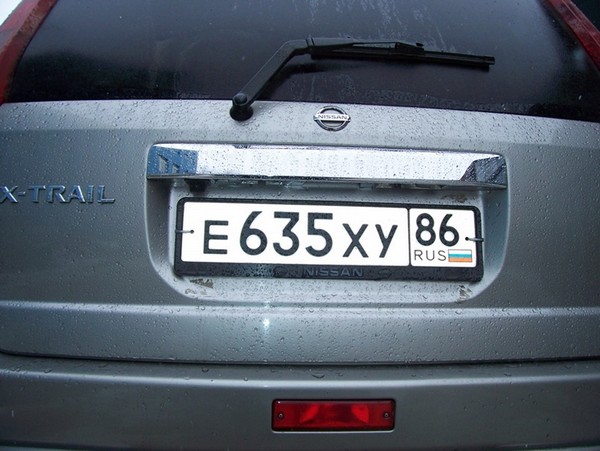

Первое включение. Показывает хорошо!

25:653


26:1158

Проверил расстояние до препятствия. Ящик стоит по середине машины.

26:1284


27:1789

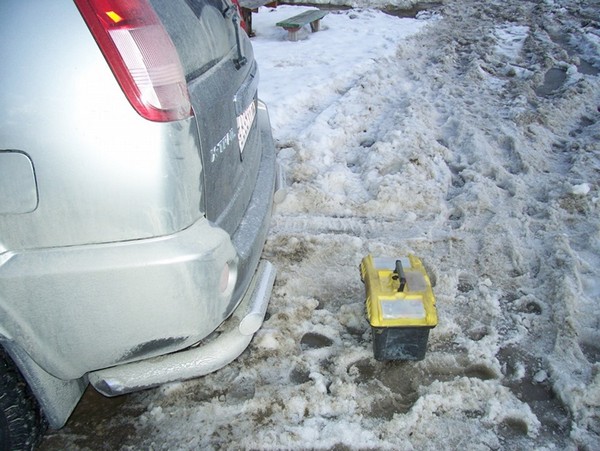

Расстояние до ящика

27:1829

Минусы

27:1847

1. Из-за установки камеры с левой стороны (Фото 9) появилась мертвая зона на правом углу машины 15 см. и смешение центра машины на экране вправо (Фото 12).
2. Так как обзор у камеры 170 градусов, маркеры я выключу, сильно большая сфера.
3. В камере есть своя разметка и я думаю, что она не отключается.

27:2378



Плюсы
При парковке более четкая картина происходящего сзади, а когда выезжаешь с парковки задом и не видишь дорогу, тут камера очень выручает.

27:266

2. Установка омывателя камеры заднего вида Nissan X-Trail

Установка омывателя камеры заднего вида Nissan X-Trail

28:869

Надоело перед каждой парковкой в ненастную погоду выходить из машины и протирать камеру, так как загрязняется она очень быстро.

28:1107

Задача: установить омыватель камеры заднего вида для Nissan X-Trail.

28:1226

Решение проблемы случайно увидел на форуме Ниссан клуба.

28:1334

Ход работы по установке омывателя

28:1402

Для реализации требуется кусок шланга омывателя, тройник, обратный клапан и, собственно, сама форсунка. Форсунку поставил от омывателя заднего стекла Нивы, клапан от Тойоты. Клапан желательно не игнорировать, чтобы вода не уходила обратно в бачок.
Сначала нужно разобрать обшивку задней двери. В том месте, где стоит соединитель трубок омывателя заднего стекла, ставим вместо этой трубки тройник. Подсоединяем к нему кусок купленного шланга и протягиваем его к месту установки форсунки. Чтобы отмерить место, где будет стоять форсунка, делаем из пластилина заготовку по размеру нашей форсунки, закрепляем её на сабле возле камеры, и, включив зажигание и заднюю передачу, смотрим, чтобы её не было видно в камеру, но и в то же время, чтобы форсунка была как можно ближе к ней. Всё, сверлим отверстие для форсунки, подсоединяем к ней шланг, не забыв про обратный клапан, и собираем обшивку обратно. Осталось только отрегулировать направление струи булавкой.

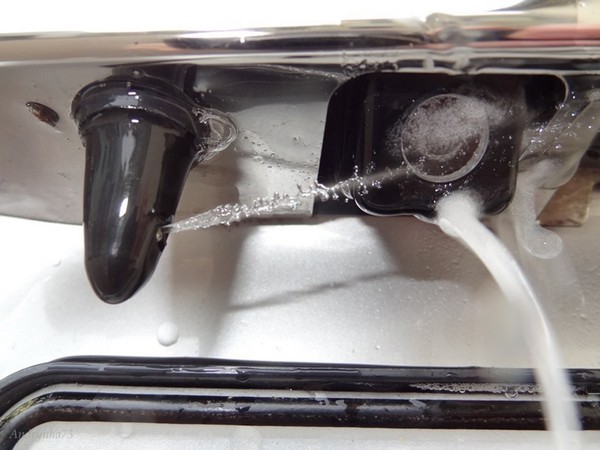

Эффект просто отличный, смывает грязь на раз и выходить из машины не надо!

28:3283




29:504

Результат: омыватель камеры заднего вида Nissan X-Trail установлен

29:621

3. Установка экшн-камеры и видеорегистратора в Nissan X-Trail

Ну вот и я стал счастливым обладателем экшн-камеры. На Гоу-про денег тратить желания не было, поэтому выбор был однозначен – SJCAM.
Здесь тоже не так всё просто. Дело в том, что на рынке существует множество вариантов этой камеры, и очень легко нарваться на подделку. Как отличить подделку от оригинала – подробно описано в Интернете. Разница в цене достигает 50%. Решил брать именно оригинал, если не Гоу-про, то хоть настоящий SJCAM.
Сначала хотел заказать у китайцев, цена на оригинал порядка 4 тыс. рублей. Но сроки поставки меня никак не устраивали – минимум 30 дней, то есть по-любому уже после Нового года. Мне же камера нужна была обязательно до праздников, так как мы собирались на новогодние праздники в очередное автопутешествие, и хотелось использовать её в качестве видеорегистратора.
Поэтому принял решение немного переплатить и брать камеру в Москве.

29:2291



В итоге, что у меня получилось по деньгам:

29:78

Экшн-камера SJ4000 WiFi SJCAM – 5750 руб.

29:138

Установка экшн-камеры и видеорегистратора в Nissan X-Trail

30:643

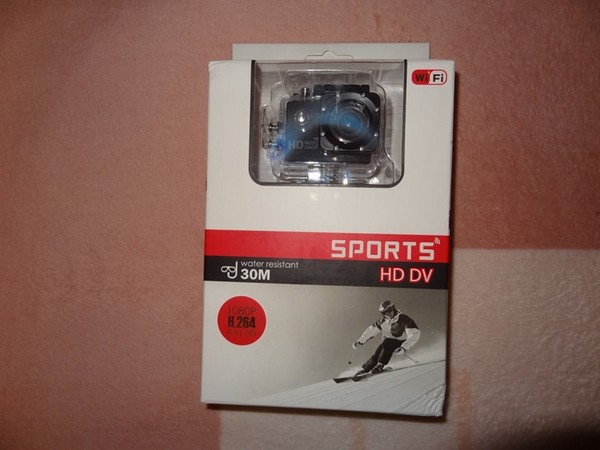

комплект в коробке

30:681


31:1186

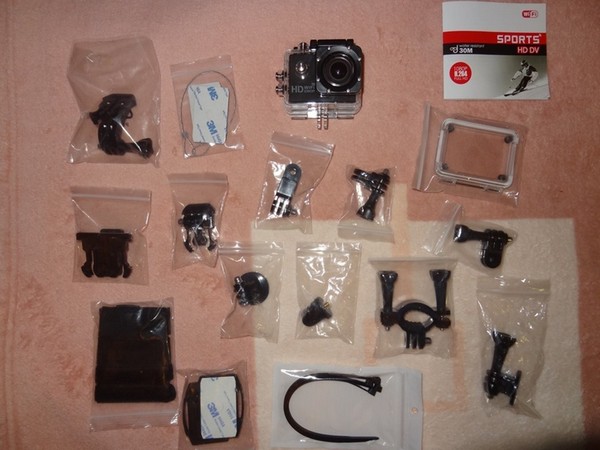

огромное количество всяких креплений и аксессуаров

31:1285

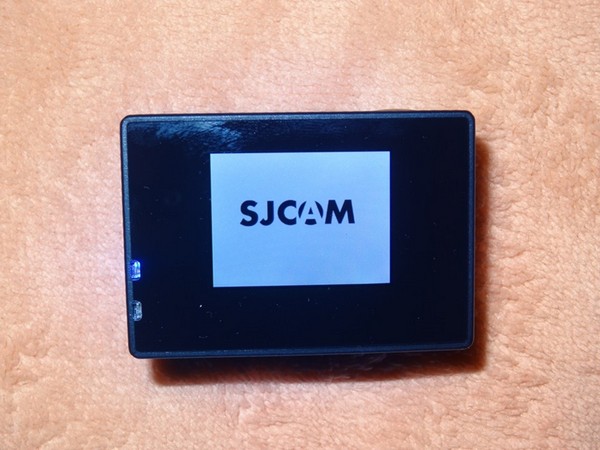

32:1790

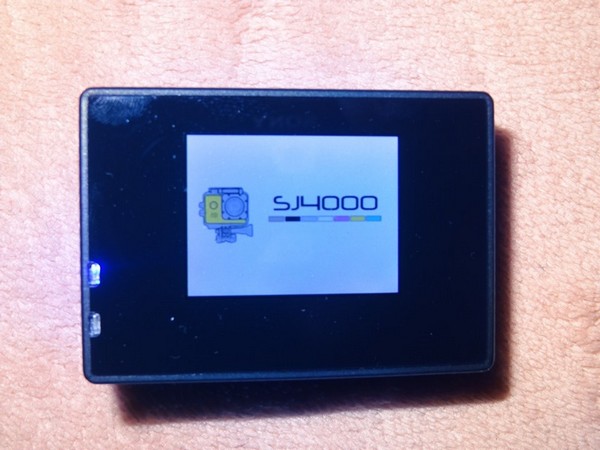

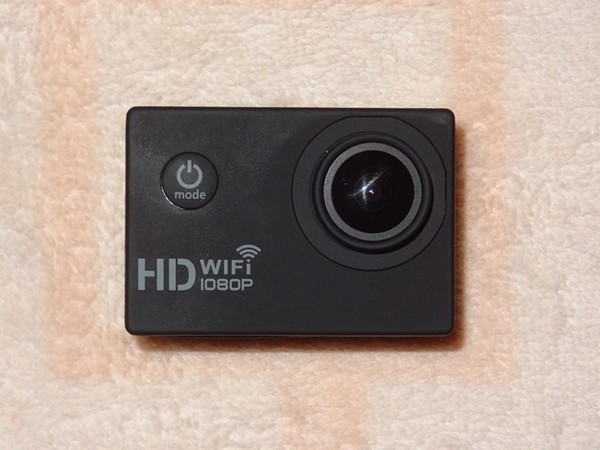

экшн-камера

32:1815


33:2320



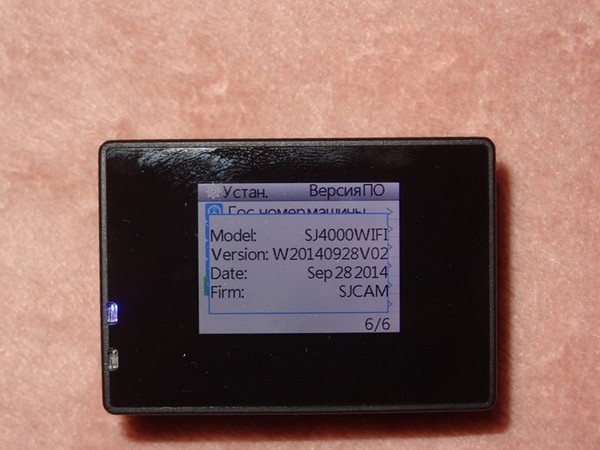

оригинал

33:19


34:524

оригинал

34:544


35:1049

оригинал

35:1069

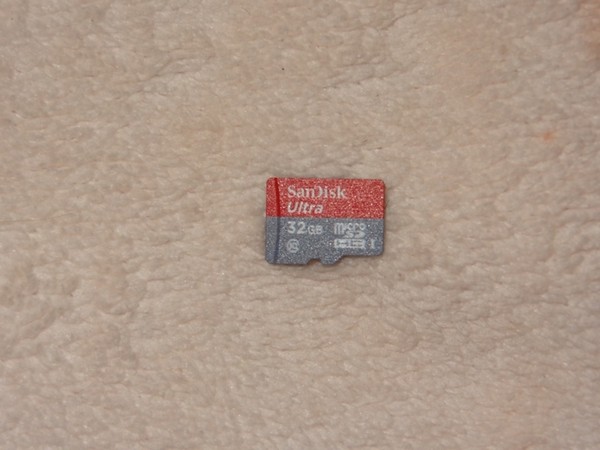

Карта памяти на 32 гига – 900 руб.

35:1129


36:1634

карта памяти микро SD

36:1675

Монопод-телескоп – 600 руб.

36:1726


37:2231

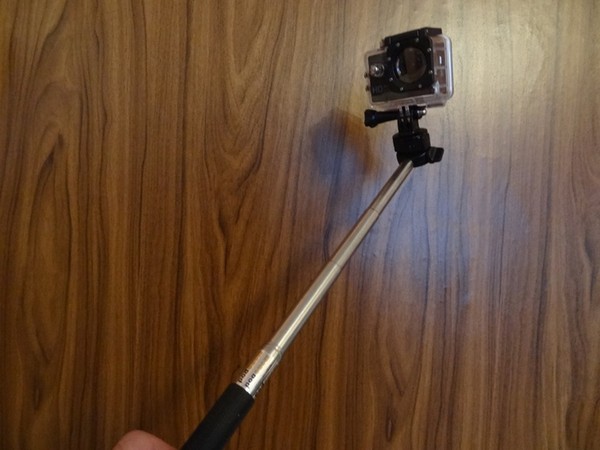

телескопический держатель

37:52

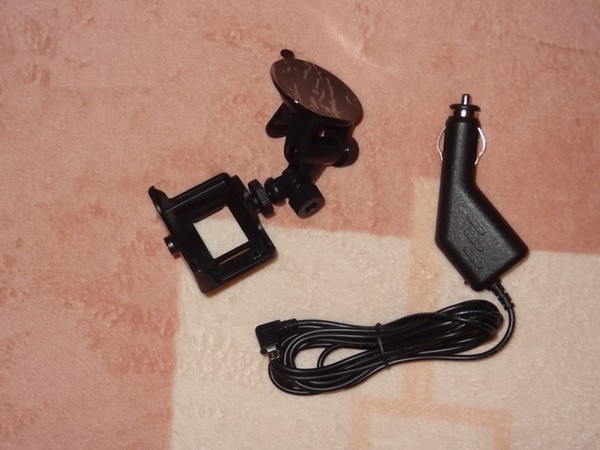

Комплект для авто (зарядка и присоска) – 400 руб.

37:141


38:646

автокомплект

38:674

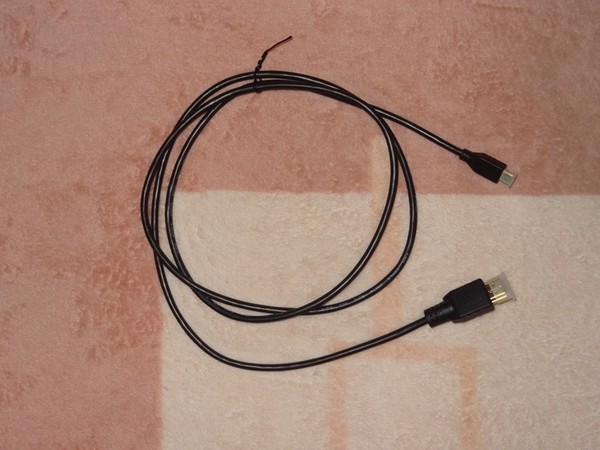

Шнур HDMI – 180 руб.

38:707


39:1212

шнурок

39:1228

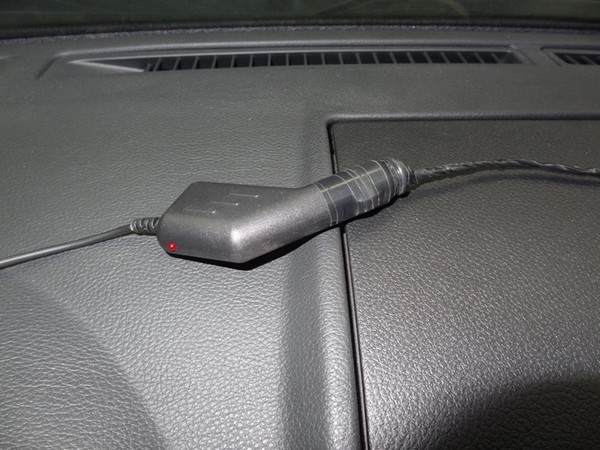

Автозарядку подключил по-взрослому, без висящих перед глазами проводов. Подключался за блоком предохранителей.

39:1437


40:1942

прикрутил провода, опустил под обшивкой крыши через стойку лобового стекла вниз и подключился за блоком предохранителей

40:2168



А вот с присоской возникли проблемы. Дело в том, что на шелкографию возле зеркала она присасываться наотрез отказалась, а крепить присоску ниже не хотелось, так как в этом случае регистратор висит практически посередине лобового стекла и сильно мешает обзору.

40:478

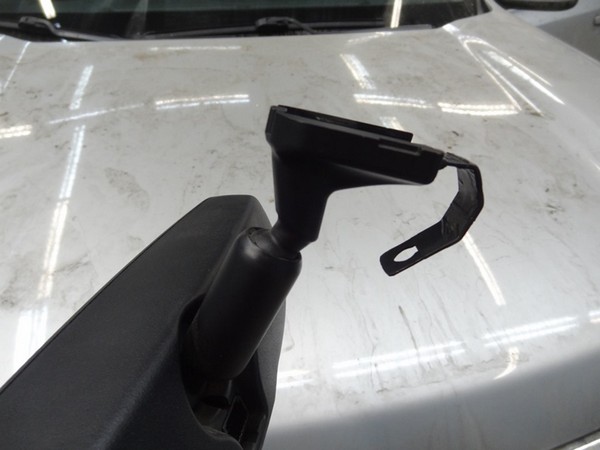

Решил сделать самодельный крепеж к зеркалу заднего вида.

40:586

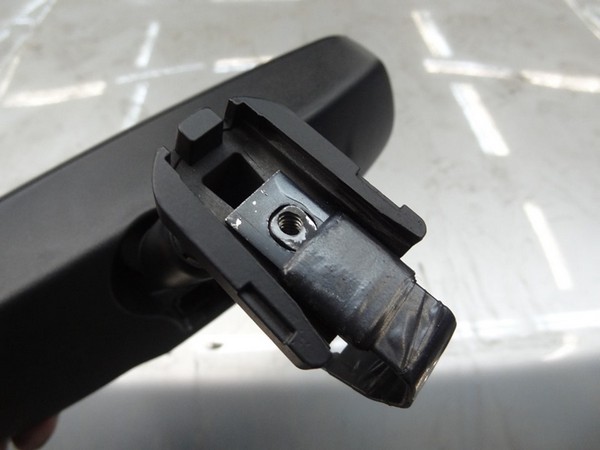

Только никаких старых крепежей, у меня не было, поэтому кронштейн сделал из металлической пластинки, идущей в комплекте с дверными актуаторами. Гнул её с таким расчетом, чтобы регистратор был как можно выше и не мешал обзору.

40:1000

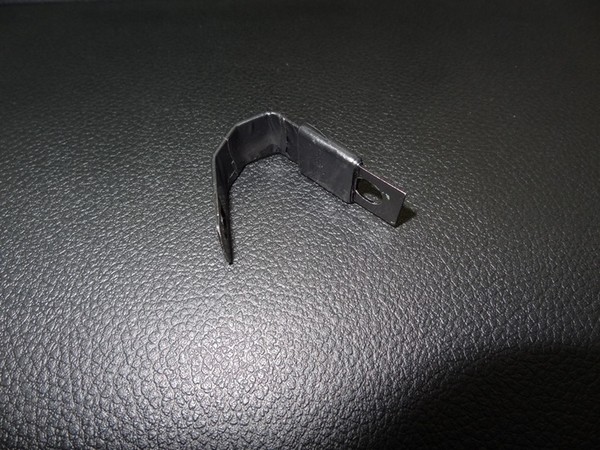

41:1505

согнутая пластина

41:1542


42:2047



вот так выглядит вместе с зеркалом

42:66


43:571

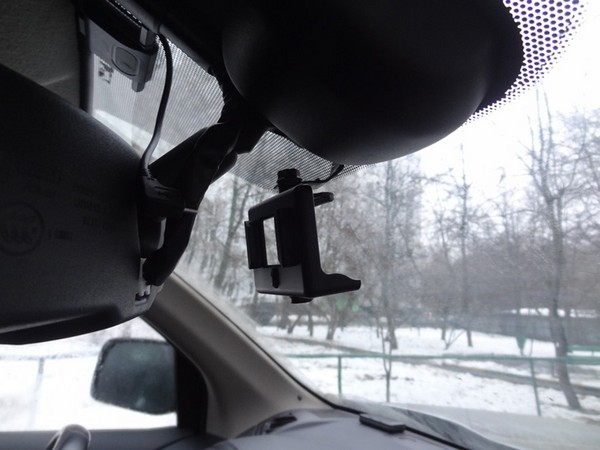

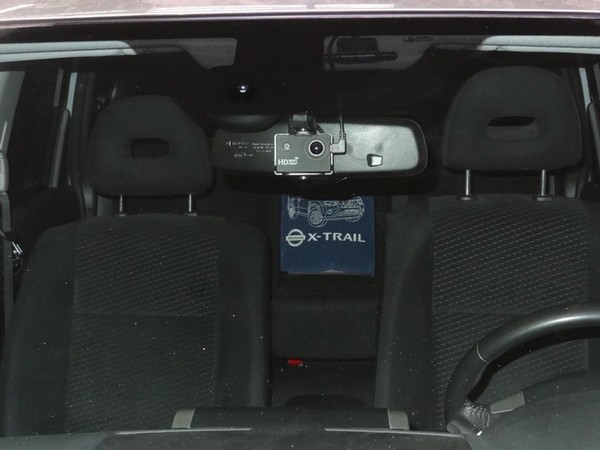

крепится вот таким образом

43:624

Получилось очень хорошо, я со своего места регик вообще не вижу!

43:744


44:1249

как-то так

44:1271


45:1776

то, что доктор прописал

45:1822

Поставил на планшет программу SJCAM HD, теперь можно через WiFi наблюдать картинку с камеры на экране планшета.

45:2019



Качество видео FULL HD, очень хорошее.

45:66

Теперь осталось только научиться делать видеоролики, и можно будет добавлять их в отчеты о своих путешествиях.

45:273

https://www.drive2.ru/l/5239380/
