Установка камеры заднего вида Renault Sandero

Задача: подключить камеру заднего вида к штатному мультимедийному устройству Media Nav на Renault Sandero

0:179

Установка камеры заднего вида Renault Sandero

1:684

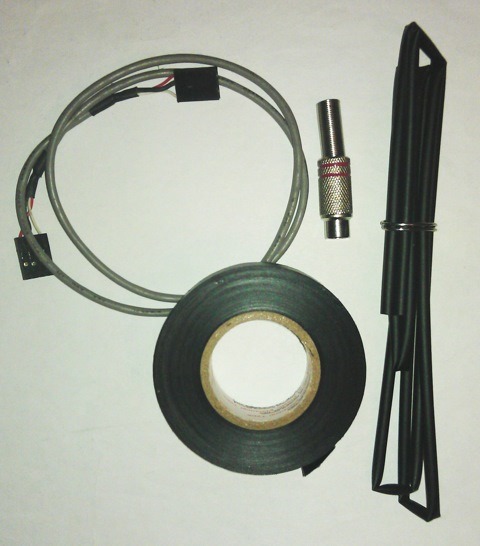

Как оказалось, к штатному мультимедийному устройству Media Nav можно подключить камеру (в новой версии Menavrus эта функция активирована). Для этого была куплена камера заднего вида. Что бы всё сделать красиво, пришлось докупить такой комплект:

1:1120

— Кабель «Аудиокабель для CD-ROM»
— Разъём коаксиальный RCA или «тюльпан» — «мама»
— Любимая изолента производителей автомобилей Рено — черная
— Термоусадочный кембрик

1:1438

 Установка камеры заднего вида Renault Sandero

2:1949

С кабеля снял разъёмы. Штырьки от разъёма вставим в разъём, который подключается к нашему Media Nav с другой стороны припаяем разъём «тюльпан».

2:2207

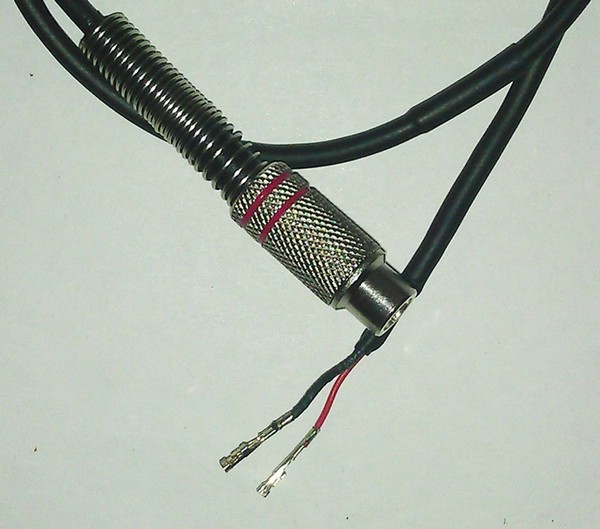

Припаял к кабелю разъём «тюльпан»:
центр — красный («+»),
корпус — черный («-»)

2:145

Заизолировал и собрал разъём, на провод одел и прогрел термоусадочный кембрик, вот что получилось:

2:329

Установка камеры заднего вида Renault Sandero

3:834

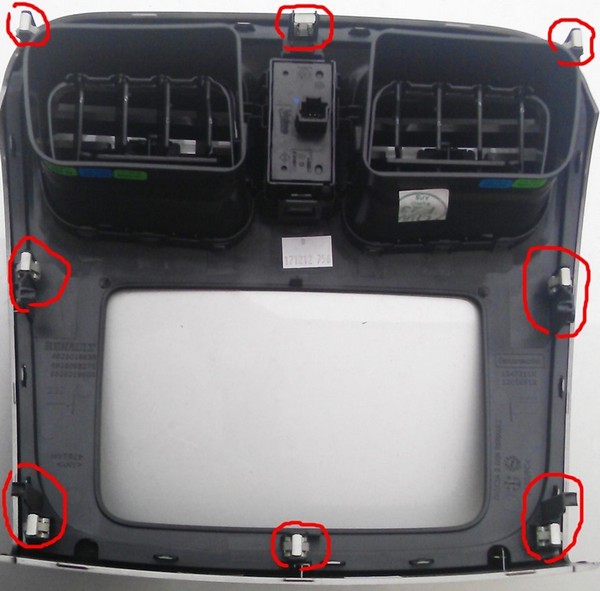

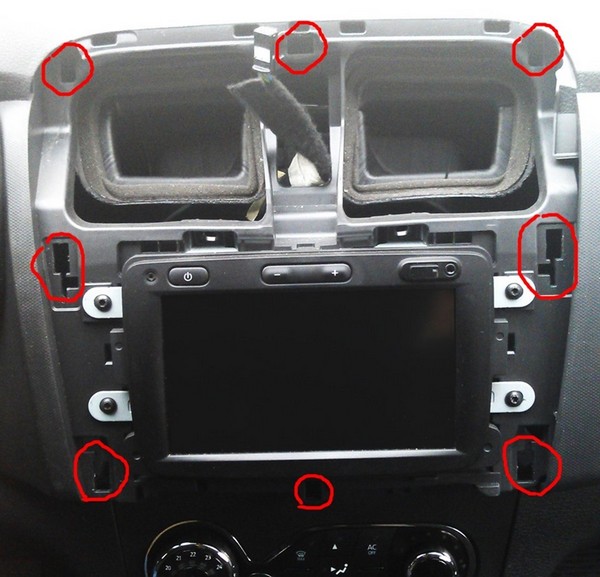

Чтоб добраться до креплений Media Nav, снимаем защитную панель с декоративной рамкой. Особенную осторожность нужно соблюдать в районе защёлок:

3:1093

Установка камеры заднего вида Renault Sandero

4:1598

Начал с правой стороны по центру. Не спеша двигаемся вверх и влево, потом вниз. Вначале получаем небольшой зазор между рамкой и обшивкой. Потом аккуратно увеличиваем зазор на верхнем правом и верхнем левом углу. Главное не спешить и всё это делать медленно и нежно, что б ничего не поломать… Снимаете защитную панель вместе с серебристым ободком, но он может и немного отдельно отходить (тогда лучше притормозить). В таком случае нужно поглубже засунуть (под чёрную накладку) инструмент… Чёрная накладка держится на патрубках вентиляции. Т.е. её сверху нужно более сильно тянуть (с мелкими рывками, чтоб выдернуть из патрубков)…

4:2749



Установка камеры заднего вида Renault Sandero

5:504

Кстати, металлические защёлки на рамке можно легко потерять при демонтаже.

5:645

Не забываем, что кроме защёлок, рамка зафиксирована ещё и воздуховодами, потому на последнем этапе придётся приложить небольшое усилие. К кнопкам аварийки и блокировки дверей подходит кабель, чтоб снять разъём, нужно нажать сверху на фиксатор.

5:1095

Откручиваем 4 шурупа под звёздочку и вынимаем Media Nav

5:1192

Установка камеры заднего вида Renault Sandero

6:1697

Установка камеры заднего вида Renault Sandero

7:2202

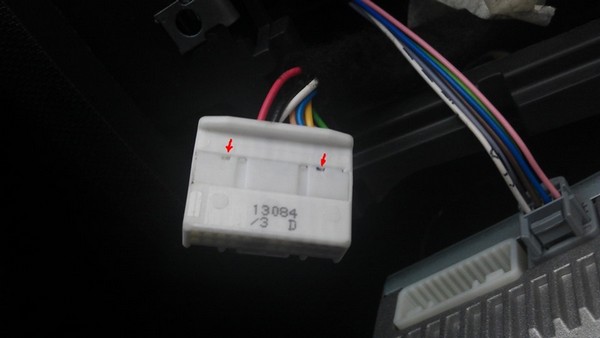

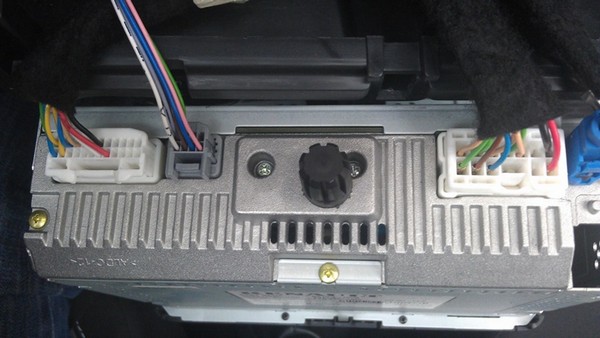

Отключаем разъём слева. Острым ножом или иголкой поддеваем и поднимаем фиксатор

7:150

Установка камеры заднего вида Renault Sandero

8:655

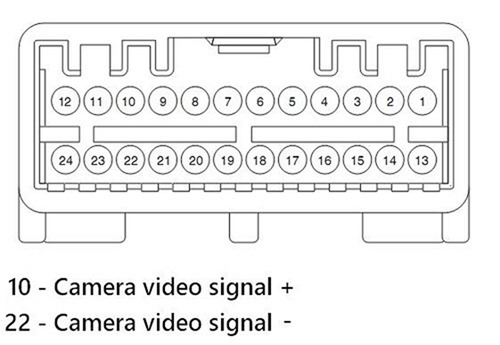

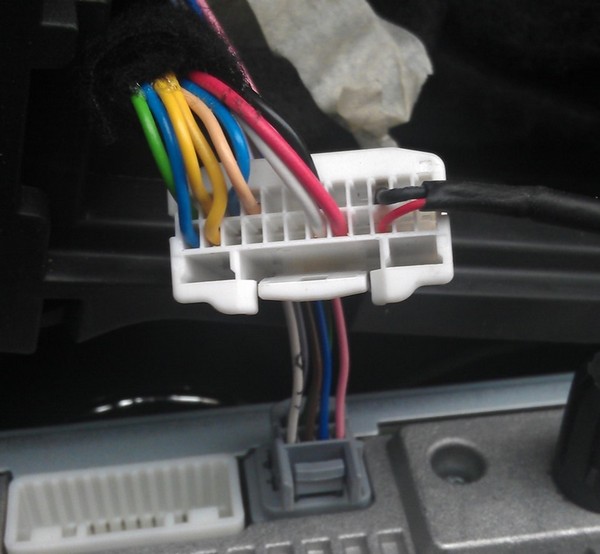

Вставляем штырьки нашего кабеля на нужные места — красный («+»), черный («-») и фиксируем фиксатором

8:839

Установка камеры заднего вида Renault Sandero

9:1344

Опускаем разъём RCA между центральной консолью и бардачком так, что б к нему можно было подключить видеокабель от камеры заднего вида.

9:1591

Ставим Media Nav на место, прикручиваем.

9:1660

Подключаем кабель аварийки и блокировки дверей.

9:1752

Ставим защитную панель с декоративной рамкой начиная снизу, верх в последнюю очередь.

9:1913

Подключаем камеру и наслаждаемся её работой…

9:2001



Установка камеры заднего вида Renault Sandero

10:504

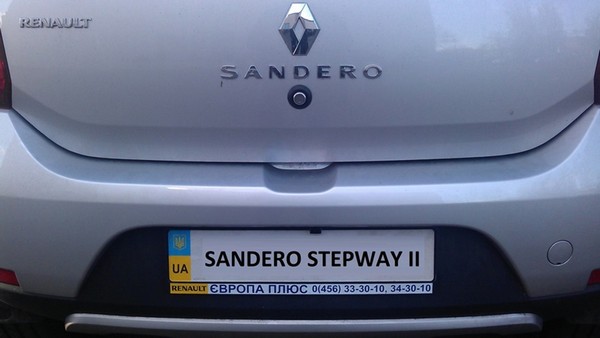

Установленная камера заднего вида на Renault Sandero

10:594

Установка камеры заднего вида Renault Sandero

11:1099

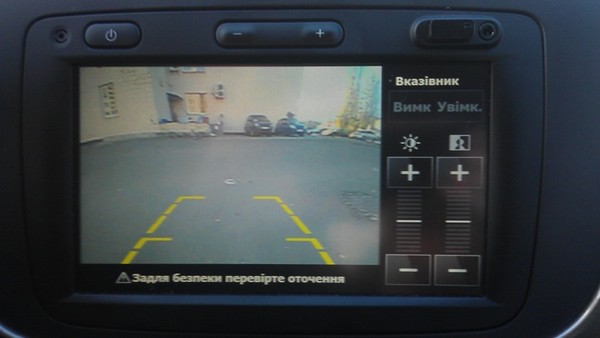

Работа камеры заднего вида днём

11:1161

Установка камеры заднего вида Renault Sandero

12:1666

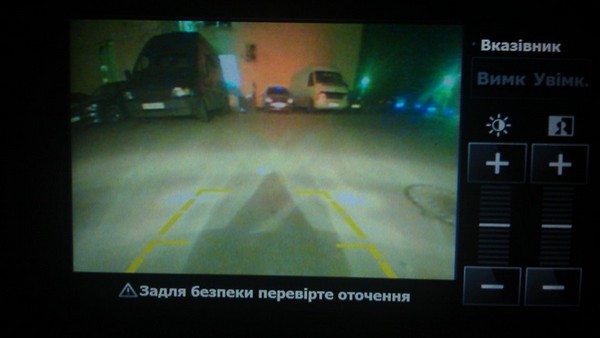

Работа камеры заднего вида ночью

12:1730

Установка камеры заднего вида Renault Sandero

13:2235

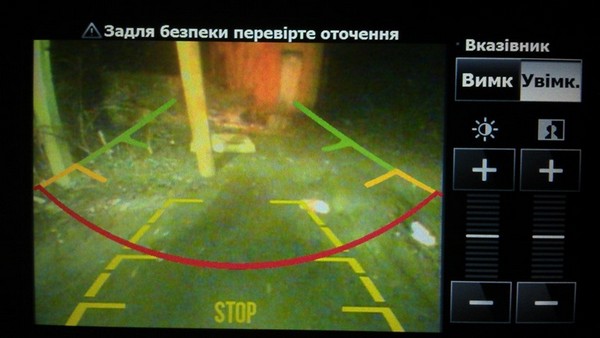

Проверка камеры заднего вида в темноте (2 часа ночи, свет только от фонарей заднего хода; до трубы — 1,3-1,4 м, до кирпичной постройки около 4-5 м)

13:257

Установка камеры заднего вида Renault Sandero

14:762

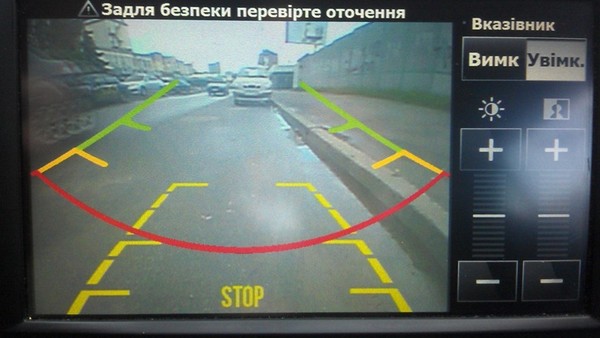

Работа камеры днём. Машина стоит вплотную к тротуару.

14:863

Установка камеры заднего вида Renault Sandero

15:1368

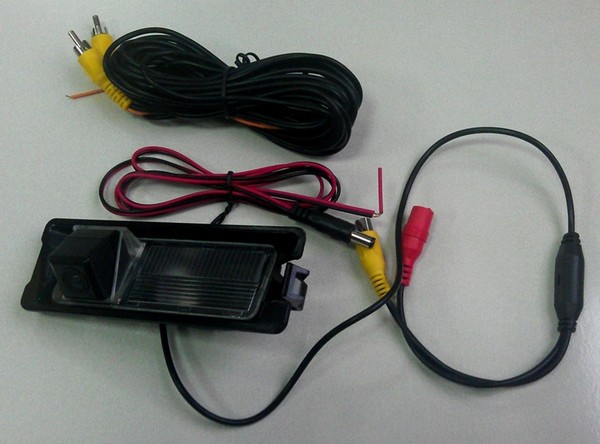

Подключаемая камера заднего вида для Renault Sandero

15:1458

Итак, от камеры отходит кабель с 2 разъёмами (красный — питание, жёлтый видеосигнал). Предварительно проверяем камеру подключив к телевизору который поддерживает NTSC. Я, порывшись дома, нашёл подходящий блок питания, с нужной полярностью и нужным напряжением, который к тому же идеально подошел в разъём камеры. Проверил, картинка есть.

15:2073



Снимаем родной плафон подсветки номера, вынимаем патрон с лампочкой подсветки. В плафон с камерой патрон входит с небольшим зазором. Пару витков изоленты устранят эту проблему.

15:327

Камеру по питанию будем подключать к правому фонарю заднего хода.

15:451

Установка камеры заднего вида Renault Sandero

16:956

Легким движением руки отщёлкиваем пистоны крепящие обивку, что б добраться до кабеля заднего правого фонаря

16:1159

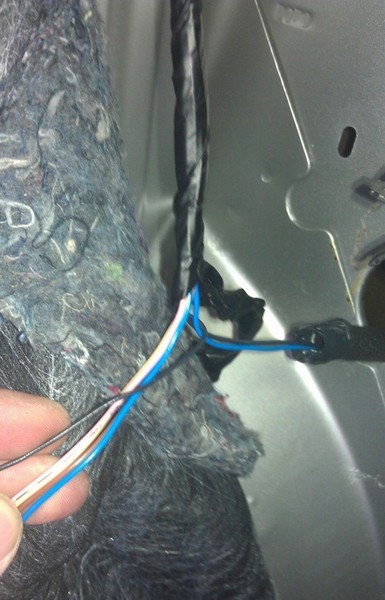

Добираемся до кабеля и отматываем на необходимом для подключения участке родную изоленту.

16:1329

Внимание! перед подключением питания на камеру обязательно убедитесь, что полярность правильная!

16:1514

Аккуратно в том месте что было под изолентой срезаем изоляцию с черного провода ("-" лампочки заднего хода) плотно скручиваем с чёрным проводом ("-") кабеля питания камеры, хорошо изолируем.

16:1859

Аккуратно срезаем изоляцию с жёлтого провода ("+" лампочки заднего хода) плотно скручиваем с красным проводом ("+") кабеля питания камеры, хорошо изолируем.

16:2143



Сверху всё это обматываем родной изолентой как и было.

16:102

Установка камеры заднего вида Renault Sandero

17:607

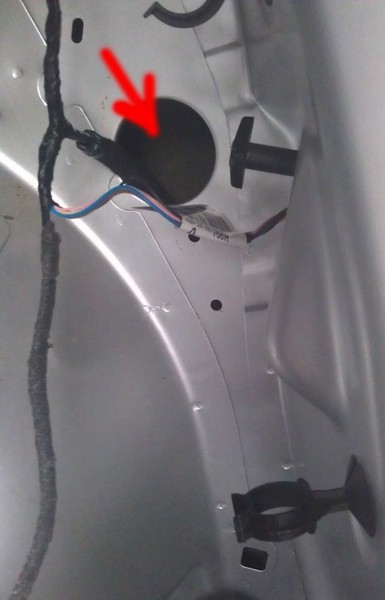

Сюда, параллельно проводам подсветки номера, будем продевать кабель питания камеры и видеокабель.

17:791

Установка камеры заднего вида Renault Sandero

18:1296

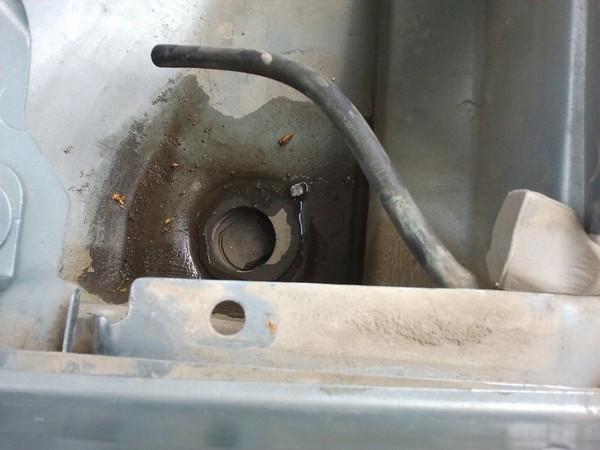

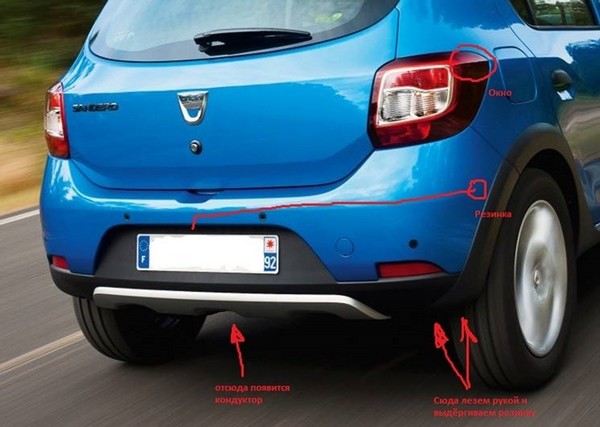

Окно — это то место куда указывает стрелка на фото выше

18:1401

Провода на подсветку номера идут через резиновый уплотнитель (на верхней картинке подписано "резинка"). До него можно добраться двумя способами:

18:1671

1) "колхозный" (минуя резинку) через узкую щель за брызговиком ближе к корме… Туда рука входит плотно… Через эту щель нужно нащупать провода в резинке… Других проводов в том районе нет, так что ошибиться невозможно… Резинку потянуть вниз…
В образовавшееся отверстие можно прокладывать наши кабеля…

18:2228



Для этого лучше использовать более твёрдый провод как кондуктор. Кондуктор запускаем снизу (в отверстие в котором была "резинка"), ловим в отверстии с красной стрелкой("Окно"), цепляем кабеля к кондуктору и вытягиваем вниз.
Так наши кабеля висят из той щели, куда мы лазили рукой…

18:515

2) "правильный" (через резинку) (недавно решил сделать так как нужно, оказалось всё просто… необходим всего лишь набор инструментов) Поднимаем при помощи домкрата заднее правое колесо, для того чтобы открутить крепёжные шурупы на пластмассовом обвесе и снимаем задний подкрылок.

18:1030

Установка камеры заднего вида Renault Sandero

19:1535

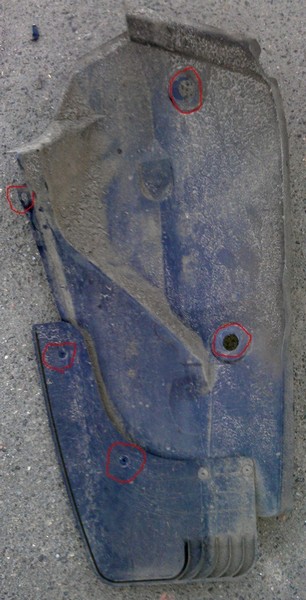

Подкрылок с брызговиком держится на 3 шурупах и 2 пластмассовых пистонах

19:1671

У нас появляется доступ к уплотнительной резинке. Аналогично "колхозному способу" при помощи кондуктора выводим кабеля в "Окно". Срезаем хомут на уплотнительной резинке. Продеваем наши кабеля через уплотнительную резинку. Скрепляем изолентой кабеля в том месте где они будут проходить через уплотнительную резинку. Ставим новый хомут. Уплотнительную резинку водружаем на место в "Окно". Закрепляем подкрылок, закручиваем все шурупы на свои места.

19:2494



С места плафона подсветки номера спускаем кондуктор вниз внутри бампера, он появится снизу по центру заднего бампера. К кондуктору привязываем наши кабеля, предварительно продев их выше нескольких креплений бампера и чего-то ещё (кабеля поднимутся в бампер при натяжении). Вытягиваем кондуктор с разъёмами видеокабеля и кабеля питания к месту установки плафона. Красной линией на рисунке выше я обозначил место где именно в бампере будут наши кабеля в результате этих действий…

19:882

Подключаем разъёмы к камере.

19:940

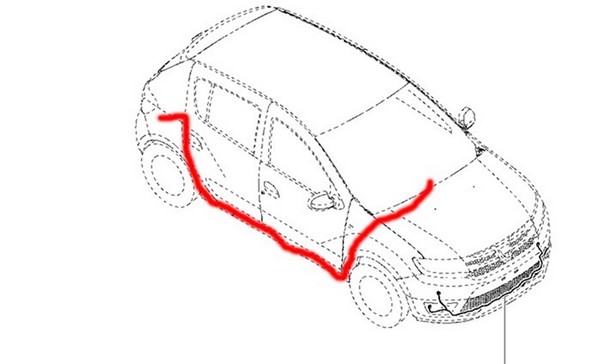

После этого видеокабелем огибаем сверху арку правого заднего колеса и под напольным покрытием вдоль правого порога проходим вперёд и подымаемся к бардачку. Огибаем бардачок выше кабеля диагностической шины и подключаемся к выведенному ранее видеоразъёму.

19:1417

Установка камеры заднего вида Renault Sandero

20:1922

Место прокладки кабеля из багажника к Media Nav

20:2005



Установка камеры заднего вида Renault Sandero

21:504

Результат: работы по установке камеры заднего вида Renault Sandero выполнены.

21:641
