Установка коллекторов Hyundai Sonata ef



0:7

Hyundai Sonata ef Установка выпускных коллекторов 6-2-1 "паук" на двигатель G6BA V6 2.7 L автомобиль Hyundai Sonata EF

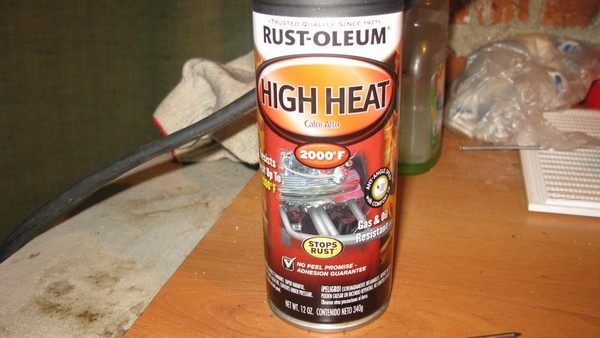

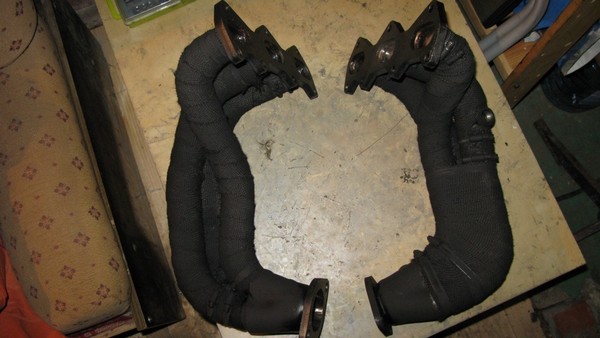

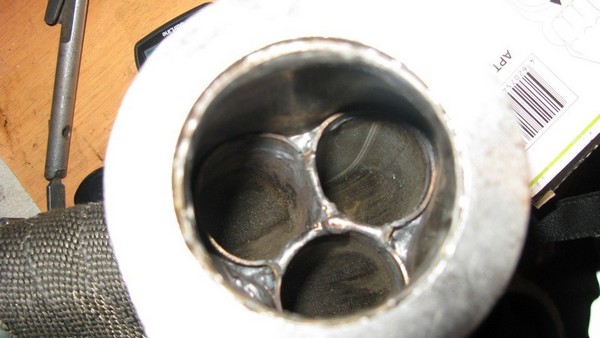

Закончил подготовку коллекторов к установке, обработал термоспреем.

0:315


1:820


2:1325


3:1830


4:2335




5:504



5:514

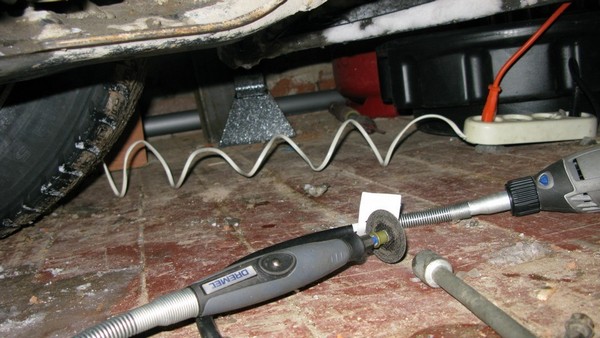

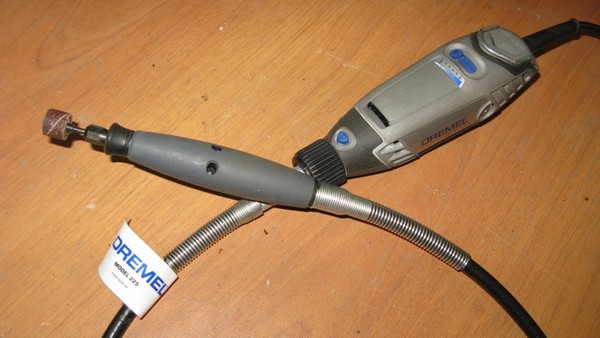

привёз Дремеля, как знал, что пригодится

5:591


6:1096

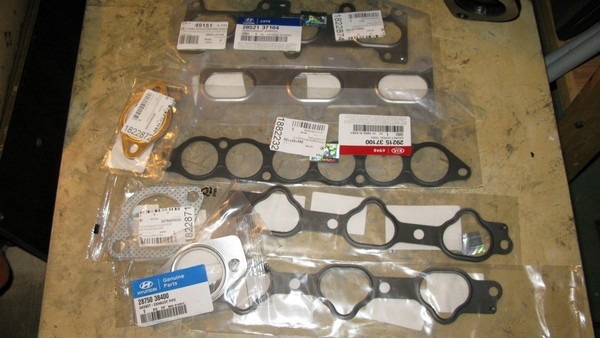

готовим прокладки, были куплены заранее

6:1173


7:1678

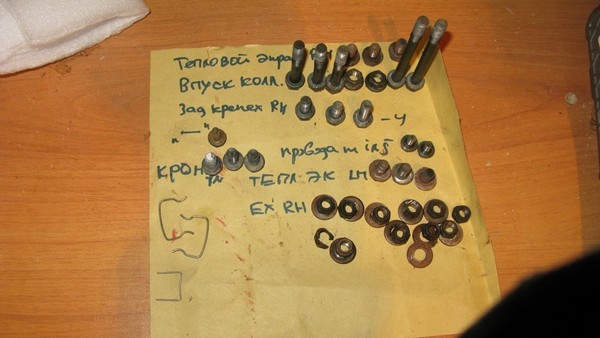

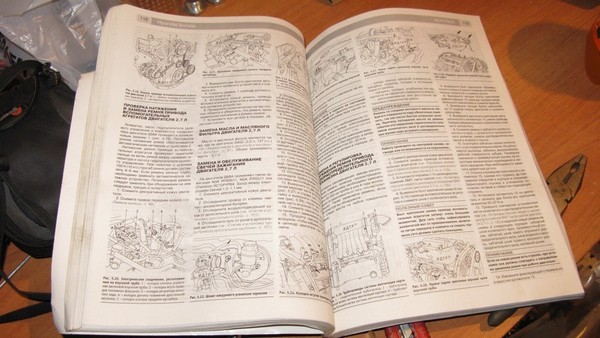

еще раз уточняем детали

7:1725


8:2230

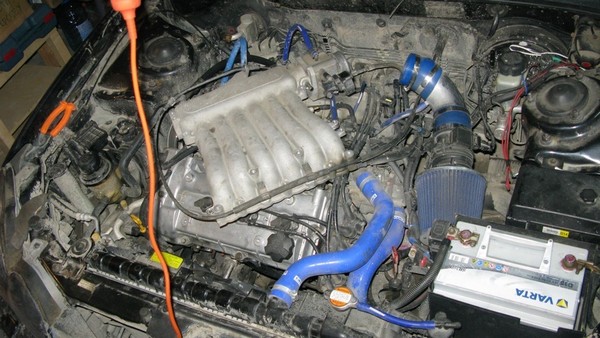

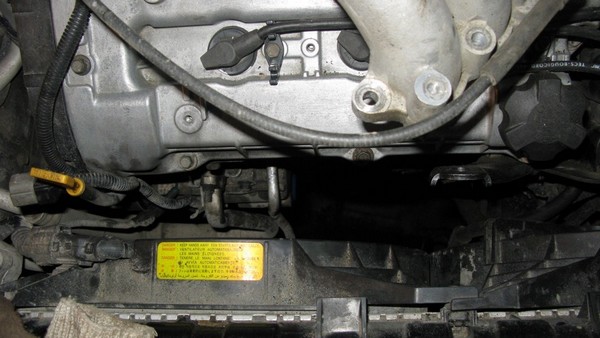

Клемму снимаем с АКБ и скидываем впускной коллектор, отсоединяем электрику, трос дроссельной заслонки, два патрубка системы охлаждения, вакуумные трубки, и вентиляции картерных газов

8:340


9:845


10:1350

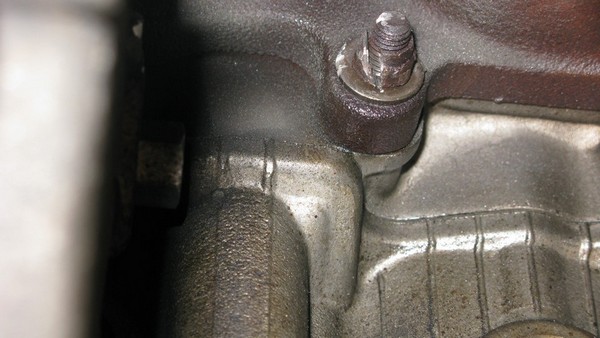

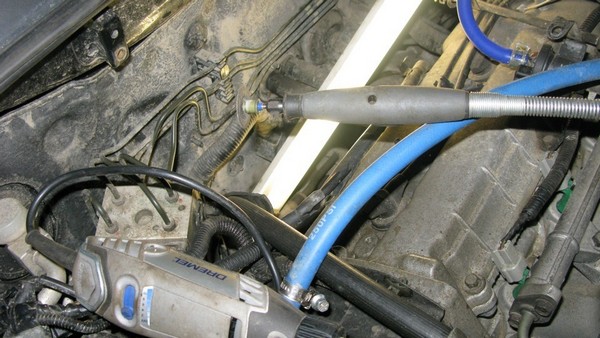

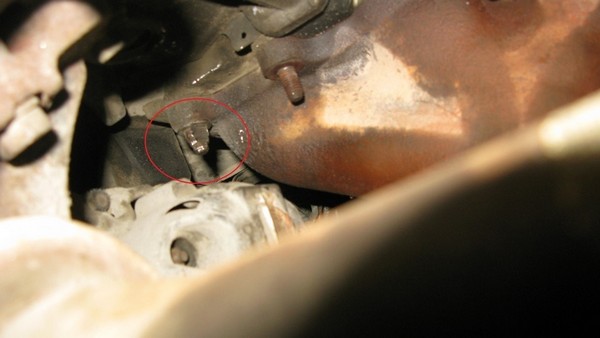

Гайки шпилек коллекторов были скручиваемы ранее и грани были слизаны. А открутить нужно 14 гаек.
Без Дремеля не обошлось

10:1573


11:2078




12:504

Левый снял

12:527


13:1032

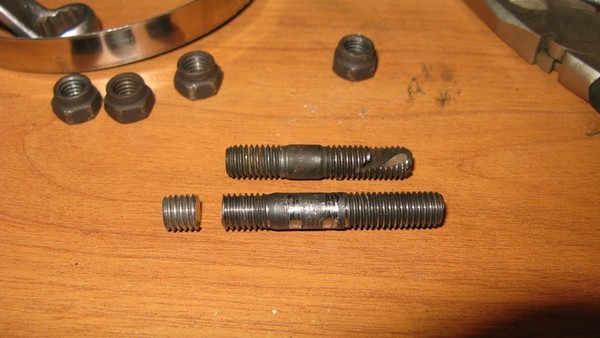

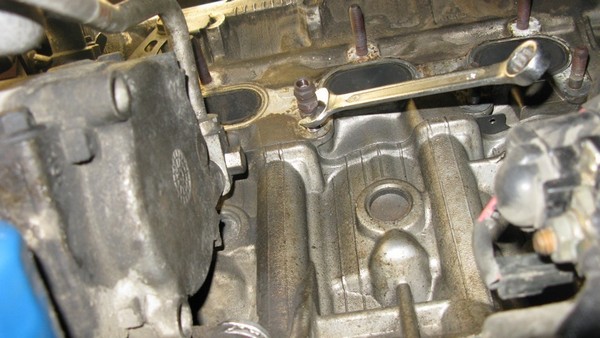

Выкручиваем резаную шпильку методом тройной гайки)

13:1140


14:1645

Шпилька от двигателей ГАЗ Волга, Газель, М8*55, немного корректируем длину

14:1781


15:2286

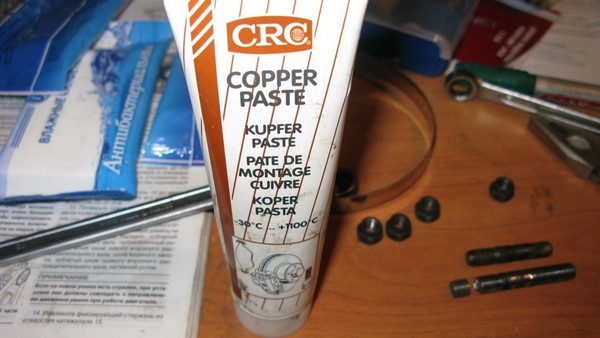

Всё будем крепить на медный крем)

15:63


16:568

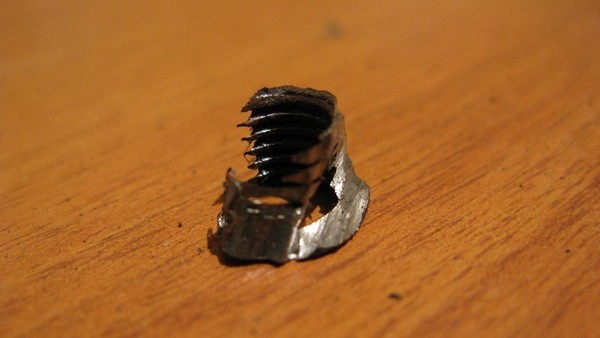

Правый коллектор, он же задний. Сложность заключается в том, что гайки круглые. Опять режем Дремелем, но режем уже так, чтобы не повредить шпильку.

16:837


17:1342


18:1847

Режем и отцепляем

18:1883


19:2388




20:504

Коллектор снят. Примеряем.

20:556


21:1061

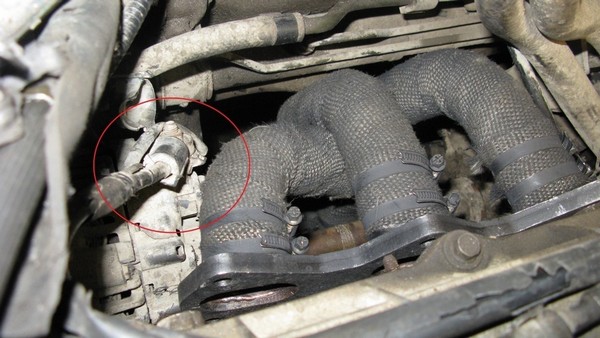

Генератор мешает доступу

21:1111


22:1616

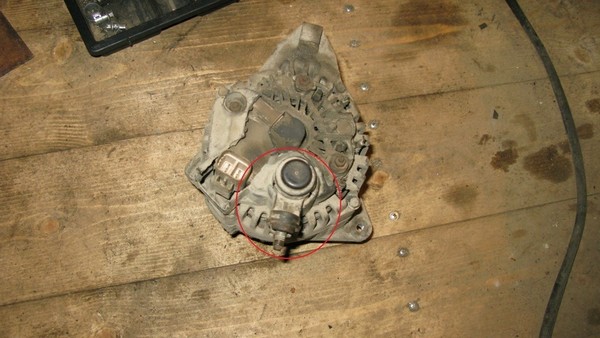

Снимаем генератор, после замеров делаем вывод что нам мешает непонятная шишка.

22:1764


23:2269

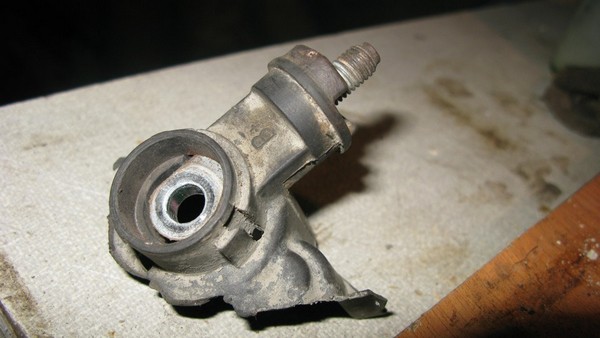

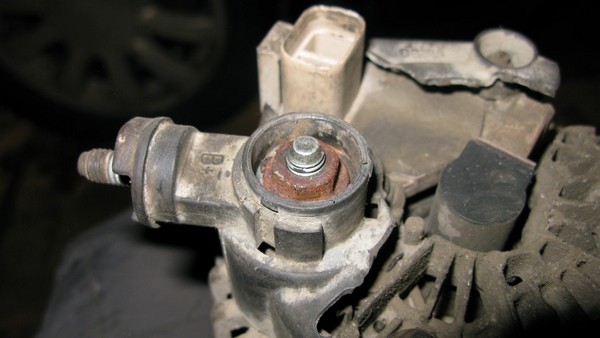

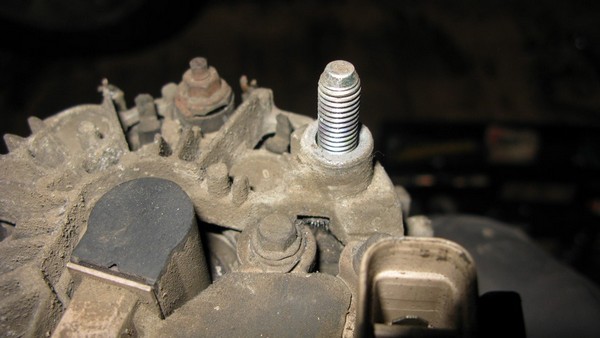

Откручиваем её. Это удлинитель-переходник чтобы удобнее было прицеплять клемму на генератор

23:173


24:678


25:1183

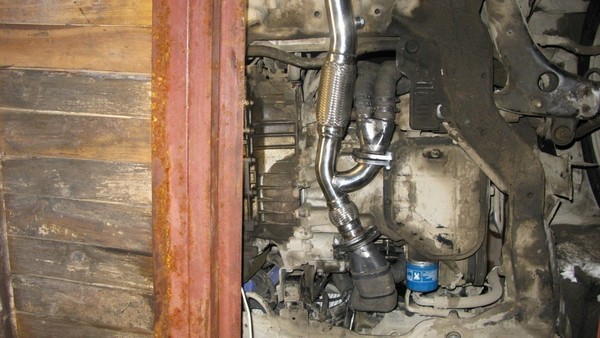

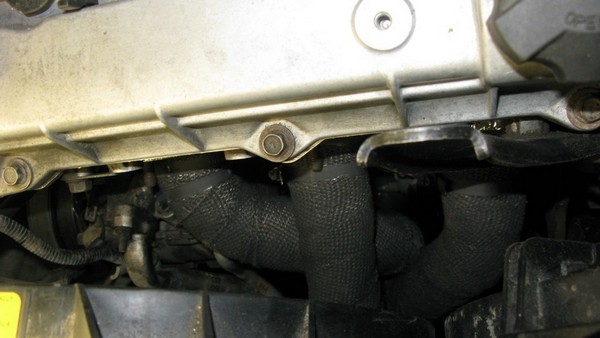

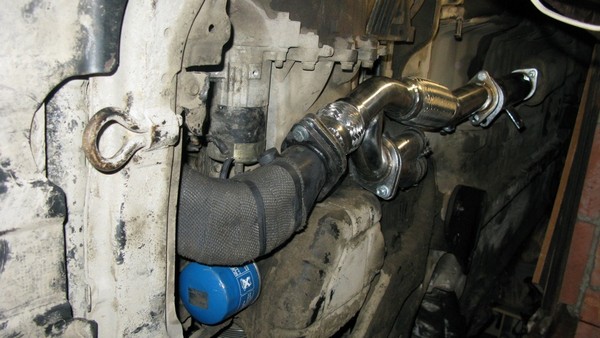

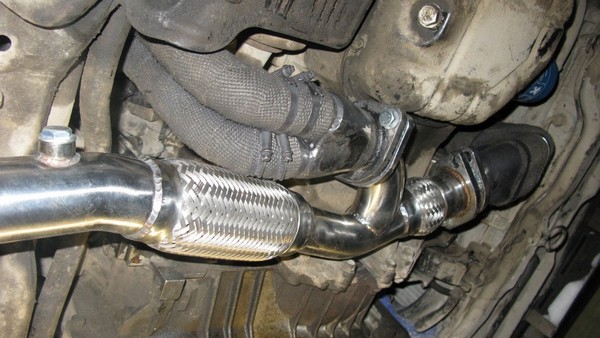

устанавливаем коллекторы на Hyundai Sonata ef

25:1257


26:1762


27:2267




28:504


29:1009


30:1514

Осталось собрать

30:1549
