Установка 16см колонок в двери Лады Гранта

При установке сигнализации мастера предложили сразу поставить колонки в передние двери. "Ставьте" сказано было с присказкой ТОЛЬКО ЧТОБЫ В МЕТАЛЛ.

0:823

Установка 16см колонок в двери Лады Гранта

1:1330

колонки прикручены к обивке

1:1385



1:1395

Естественно, этот результат меня не устроил. Не долго думая, колонки было решено переставить в металл "рубашки".

1:1602

Как известно, стандартный посадочный размер колонок в Гранте — 13см. Я заранее знал, что 16см колонки влазят без проблем, и заранее знал, что придется кромсать металл.
итак, вид до вмешательства:
Снимаем сетку и колонку:

1:2003



Установка 16см колонок в двери Лады Гранта

2:506

совпадение, ага

2:538

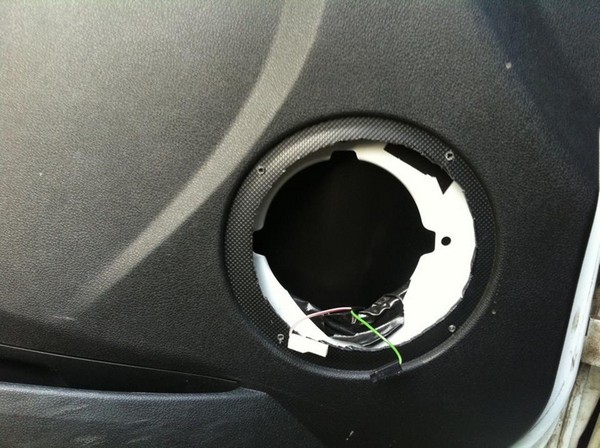

Как видим, посадочный размер маловат, да еще и не совпадает с разметкой сеткой на обшивки. Снимаем обшивку, размечаем нужный размер:

2:782

Установка 16см колонок в двери Лады Гранта

3:1289

разметка под 16см колонки

3:1338

Берем в руки лобзик с пилкой по металлу

3:1413

Установка 16см колонок в двери Лады Гранта

4:1920

и вырезаем все лишнее!

4:1964

Далее ставим колонку на законное место, и все щели залепляем вибропластом. Таким образом создается некое подобие короба, в объем которого будет играть динамик.

4:2260



Установка 16см колонок в двери Лады Гранта

5:506

ставим колонку, убираем дыры

5:562

Далее ставим на место обшивку, и видим сколько места есть.

5:671

Установка 16см колонок в двери Лады Гранта

6:1178

колонка в металле

6:1214

Это место вам пригодится, если у вас нормальные колонки с большим магнитом. В таком случае под колонку ставятся кольца, чтобы магнит не мешал стеклу опускаться.
На фото видно так себе, но на деле там более 1см места под кольца. Если кольца будут жирные, придется накрепко фиксировать обшивку и заниматься шумкой.
В моем случае, магниты узкие, и кольца не понадобились.
Места спила стоит обработать какойнибудь химией: все-таки, открытый металл будет ржаветь. Я обильно набрызгал Мовилем.

6:2105



Результат: звук стал чище. Раньше даже на средней громкости появлялся посторонний шум от мелких деталей обшивки. Сейчас их нет. Басы стали мягче — сказывается тот факт, что колонки теперь закреплены жестче и у них есть хоть и "играющий", но объем.
Двери стали чуточку тяжелее, нет дребезга при закрытии. Теоретически, должно быть меньше шума на ходу, но у меня стандартная шумная резина, которую слышно хоть в наушниках :)
Теперь вот думаю о покупке нормальных колонок, ибо мои даже так дают слабый бас. Места под нормальные 16см колонки там достаточно, мне кажется, стоит один раз заморочиться.

6:1080

Установка динамиков 15×23 см (6×9 дюйм.) в полку Гранты Лифтбек

Получилось сделать фотоотчет об установке динамиков в полку Лифтбека. Были куплены PIONEER TS-A6923I.

6:1372

Разметил полку маркером. У пионеров достаточно продуманная упаковка — прямо с коробки можно расковырять себе лекало, по которому, собственно, и размечать место распила полки.

6:1697

Установка динамиков 15×23 см (6×9 дюйм.) в полку Гранты Лифтбек

7:2204



Установка динамиков 15×23 см (6×9 дюйм.) в полку Гранты Лифтбек

8:506

Резал прямо электролобзиком.

8:563

Установка динамиков 15×23 см (6×9 дюйм.) в полку Гранты Лифтбек

9:1070

Отверстие готово, но остались пупырки от ребер жесткости, которые мешают ровно установить динамик.

9:1255

Установка динамиков 15×23 см (6×9 дюйм.) в полку Гранты Лифтбек

10:1762

Установка динамиков 15×23 см (6×9 дюйм.) в полку Гранты Лифтбек

11:2269



Несчастные пупырки были безжалостно срезаны ножом.

11:97

Установка динамиков 15×23 см (6×9 дюйм.) в полку Гранты Лифтбек

12:604

Установка динамиков 15×23 см (6×9 дюйм.) в полку Гранты Лифтбек

13:1111

Установка динамиков 15×23 см (6×9 дюйм.) в полку Гранты Лифтбек

14:1618

И динамики благополучно заняли свое место.

14:1700

Установка динамиков 15×23 см (6×9 дюйм.) в полку Гранты Лифтбек

15:2207



Установка динамиков 15×23 см (6×9 дюйм.) в полку Гранты Лифтбек

16:506

Установка динамиков 15×23 см (6×9 дюйм.) в полку Гранты Лифтбек

17:1013

Установка динамиков 15×23 см (6×9 дюйм.) в полку Гранты Лифтбек

18:1520

На этом все.
Подключал к усилку компьютерной акустики — играют нормально. Ничего нигде не дребезжит и не пукает.

18:1730

Установка колонок Pioneer TS-A2013I 20см на заднюю полку Лады Гранта

Подготовил полку, лобзик, колонки, и перфоратор (использую как дрель), все занес на кухню и сидел с 8ми вечера до полуночи. На коробке из под колонок был перфорирован шаблон для отверстий, вырезал его и мелом разметил на задней полке.
Совет: шаблон можно не вырезать ножом, как я, а просто выдавить изнутри коробки (понял только когда почти дорезал).

18:2481



Установка колонок Pioneer TS-A2013I 20см на заднюю полку Лады Гранта

19:506

Мелом разметил места под колонки на задней полке.

19:600

Вырезал лобзиком и попробовал поставить колонки — а они не встают плотно к полке, т.к. с одной стороны (сзади по ходу движения) полка приподнимается. Пришлось делать проставки из мебельной ЛДСП. Также заметил шаблоном, выпилил лобзиком, рашпилем обработал ребра, заклеил черным карпетом используя аэрозольный клей (очень удобная штука оказывается, стоит 345р.)

19:1259

clip_image021

20:1766

Проставка анфас

20:1799

Установка колонок Pioneer TS-A2013I 20см на заднюю полку Лады Гранта

21:2306



Проставка профиль.

21:37

Установка колонок Pioneer TS-A2013I 20см на заднюю полку Лады Гранта

22:544

Обклеил проставку черным карпетом.

22:612

Установка колонок Pioneer TS-A2013I 20см на заднюю полку Лады Гранта

23:1119

На следующий день было запланирована прокладка кабеля.
Везде пишут, что нужно вскрывать накладку центральных стоек. Нужно было снять только с левой стороны, с правой (пассажирской) достаточно снять накладку порогов передних дверей.
Совет: когда открутите все саморезы накладки центральной стойки удобнее всего сначала немножко выдернуть резиновые уплотнители, которые прилегают к накладкам. Потом нужно поднимать накладку вверх ( я тянул вниз и сломал пластмассовые держатели в накладке.
В жгуте проводов находим провода колонок:

23:2101



Установка колонок Pioneer TS-A2013I 20см на заднюю полку Лады Гранта

24:504

Цвета проводов задних колонок. Первый провод оранж.-син.

24:610

ВНИМАНИЕ: первый провод оранжево-синий, а не коричнево-синий. Я сперва отрезал не тот провод, думая, что на рисунке коричнево-синий.

24:852

Установка колонок Pioneer TS-A2013I 20см на заднюю полку Лады Гранта

25:1359

Крепление накладки центральных стоек.

25:1433

Установка колонок Pioneer TS-A2013I 20см на заднюю полку Лады Гранта

26:1940

Жгут проводов к задней двери и преднатяжителя ремня.

26:2040



Установка колонок Pioneer TS-A2013I 20см на заднюю полку Лады Гранта

27:506

Прикрутил клемником к проводам задних колонок.

27:596

Установка колонок Pioneer TS-A2013I 20см на заднюю полку Лады Гранта

28:1103

Установка динамиков Morel Tempo 6 в передние двери Гранты

Сегодня снимал обшивку передней водительской двери, и решил по многочисленным просьбам, сфотографировать установленные мной динамики Morel Tempo 6. Устанавливал их давно, ещё в начале весны. Просто не фотографировал процесс установки.
Итак, для начала я изготовил проставки под динамики из фанеры. Общая толщина получилась 36 мм. Выполнялась она из двух склеенных листов фанеры толщиной 18 мм. Далее я начал стачивать один край проставки до 14 мм. Размеры все взяты по месту, с учётом того, что динамики после установки не будут выпирать из обшивки. И в тоже время были параллельны ей.

28:2261



Установка динамиков Morel Tempo 6 в передние двери Гранты

29:506

Готовая проставка из фанеры. Как видно на фотографии, она с одной стороны сточена.

29:659

Измерял я, приставляя карту двери, с уже сделанным в ней отверстием. Это отверстие как раз подходило к диаметру грилей «морелек». Обшивку резал ножом с острым заточенным краем. Точнее, даже не резал, а просто скоблил им по внутреннему диаметру выштамповки на обшивке. Делается это очень легко, и получается аккуратное ровное отверстие.

29:1274

Установка динамиков Morel Tempo 6 в передние двери Гранты

30:1781

Вырезанное отверстие в обшивке двери

30:1853

Следующим этапом, была тщательная примерка проставок с динамиками и с грилями к двери, и расположение их относительно обшивок. Другими словами, нужно точно отметить положение проставок на двери, чтобы потом гриль совпал с отверстием в обшивке. После примерки, я обвёл маркером на двери внутренний диаметр проставок. Ну а потом началось бурение. Чтоб в будущем на голом металле не образовывалась ржавчина, я на края отверстия губкой нанёс краску.
Получилось вот что:

30:2708



Установка динамиков Morel Tempo 6 в передние двери Гранты

31:506

Готовое высверленное отверстие под динамики

31:592

Между проставкой и металлом я проклеил маделин.

31:683

Установка динамиков Morel Tempo 6 в передние двери Гранты

32:1190

Проставка, обклеенная маделином

32:1253

Далее закрепил проставки к двери саморезами по металлу. Рядом прикрепил кроссовер, и проложил проводку. Провода к динамику пустил через проставку снизу, сделав в ней углубление.

32:1582

Установка динамиков Morel Tempo 6 в передние двери Гранты

33:2089



Прикрученная проставка и кроссовер

33:68

А вот так выглядит уже прикрученный динамик.

33:153

clip_image035

34:660

Прикрученный динамик Morel Tempo 6

34:717

Установка динамиков Morel Tempo 6 в передние двери Гранты

35:1224

Прикрученный динамик Morel Tempo 6

35:1281

clip_image037

36:1788

Прикрученный динамик Morel Tempo 6 с сеткой

36:1861

Дальше установил на место обшивку и всё собрал.
Конечный результат выглядит вот так:

36:2020



Установка динамиков Morel Tempo 6 в передние двери Гранты

37:506

Левая дверь

37:531

Установка динамиков Morel Tempo 6 в передние двери Гранты

38:1038

Левая дверь

38:1063

Правую сторону делал аналогично.

38:1127

Установка динамиков Morel Tempo 6 в передние двери Гранты

39:1634

Правая дверь

39:1661

Установка динамиков Morel Tempo 6 в передние двери Гранты

40:2168



Правая дверь

40:26

Установка динамиков Morel Tempo 6 в передние двери Гранты

41:533

Правая дверь

41:560

Расстояние между бардачком и сеткой динамика:

41:648

Установка динамиков Morel Tempo 6 в передние двери Гранты

42:1155

https://www.drive2.ru/l/1129326/, https://www.drive2.ru/l/5366953/, https://www.drive2.ru/l/5064280/, https://www.drive2.ru/l/4510200/
